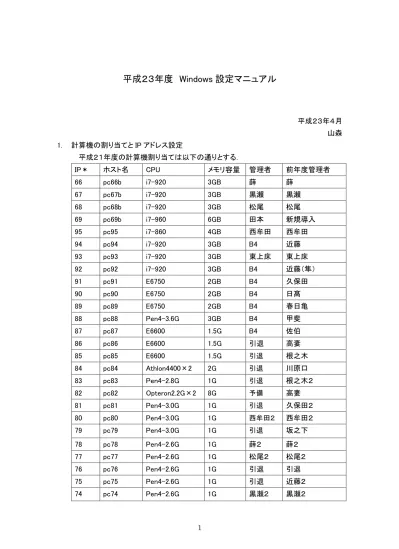

平成２３年度 Windows 設定マニュアル
平成２３年４月 山森 1. 計算機の割り当てと IP アドレス設定 平成２１年度の計算機割り当ては以下の通りとする． IP＊ ホスト名 CPU メモリ容量 管理者 前年度管理者 66 pc66b i7-920 3GB 薛 薛 67 pc67b i7-920 3GB 黒瀨 黒瀨 68 pc68b i7-920 3GB 松尾 松尾 69 pc69b i7-960 6GB 田本 新規導入 95 pc95 i7-860 4GB 西牟田 西牟田 94 pc94 i7-920 3GB B4 近藤 93 pc93 i7-920 3GB 東上床 東上床 92 pc92 i7-920 3GB B4 近藤（隼） 91 pc91 E6750 2GB B4 久保田 90 pc90 E6750 2GB B4 日髙 89 pc89 E6750 2GB B4 春日亀 88 pc88 Pen4-3.6G 3GB B4 甲斐 87 pc87 E6600 1.5G B4 佐伯 86 pc86 E6600 1.5G 引退 高妻 85 pc85 E6600 1.5G 引退 根之木 84 pc84 Athlon4400×2 2G 引退 川原口 83 pc83 Pen4-2.8G 1G 引退 根之木２ 82 pc82 Opteron2.2G×2 8G 予備 高妻 81 pc81 Pen4-3.0G 1G 引退 久保田２ 80 pc80 Pen4-3.0G 1G 西牟田２ 西牟田２ 79 pc79 Pen4-3.0G 1G 引退 坂之下 78 pc78 Pen4-2.6G 1G 薛２ 薛２ 77 pc77 Pen4-2.6G 1G 松尾２ 松尾２ 76 pc76 Pen4-2.6G 1G 引退 引退 75 pc75 Pen4-2.6G 1G 引退 近藤２ 74 pc74 Pen4-2.6G 1G 黒瀬２ 黒瀬２ IP アドレスの上位３オクテットは 133.54.226 ネットマスク： 255.255.254.0
デフォルトゲートウェイ： 133.54.226.1
DNS サーバ： 133.54.226.26， 133.54.226.27
なお，学生用 PC にインストールする OS として Windows 7 Professional，オフィス系ソフトとし て大学で包括契約している Microsoft Office 2010 を支給する．必要な学生については Visual Studio 2010 が使用できる．OS と開発環境については個人の PC にインストールすることもで きるので，希望者は申し出ること． 2. ディスクのパーティション分割 多くの PC は HDD を 2 台装備している．RAID1 を組んで運用してもよし，1 台を Windows， 1 台を Linux としてデュアルブート環境を構築してもよい．1 台しかディスクが装備されてい ないマシンが割当たった学生は，申し出れば予備がある限り 2 代目ディスクを支給する （かもしれない）．なお，今後のバックアップ等を考え，システム用領域とデータ用領域の 2 つのパーティションを分けておくことが望ましい． 3. 管理者の共通パスワード 学生不在時にシステム管理を行うことがあるので，全員 Administrator には共通のパ スワードを設定しておくこと．パスワードは口頭で連絡する．なお，Windows 7 では，初期 状態で Administrator アカウントは無効になっているので，各自パスワードを設定のうえ 有効化しておくこと． 4. プリンタの設定
A317 号室に Xerox DocuPrint 505，A323 号室に Xerox DocuPrint C3360 が設置され ているので，以下のようにドライバインストールをしておくこと．
（１） fujixerox のサイト（ http://www.fujixerox.co.jp/）から，DocuPrint505，DocuPrint
C3360 に対応した Windows 用の Postscript ドライバー（ART Ⅳドライバーではな い）をダウンロードし，適当なフォルダを作りセーブする． （２） セーブしたファイルをダブルクリックすると解凍先を聞かれるので適当なフォルダ を指定する．ダウンロードしたファイル用に専用のフォルダを一つ作ってセーブし ておくことが望ましい． （３） Windows ボタンから「デバイスとプリンター」を開き，上部のメニューにある「プリン タの追加」をクリックする． （４） ウィザードが開始されたら「ローカルプリンタを追加します」を選択して「次へ」を押 す．
（５） プリンタポートの選択では，「新しいポートの作成」を選択し，ポートの種類は 「Standard TCP/IP ポート」を選択して「次へ」を押す （６） 「デバイスの種類」は「自動検出」のままとし，「ホスト名または IP アドレス」には DocuPrint505 の 場 合 は 「 133.54.226.36 」 ， DocuPrint C3360 の 場 合 は 「133.54.226.40」を入力して「次へ」を押す． （７） プリンタソフトウェアのインストールでは，「ディスク使用」を選択して，（２）で展開し たドライバファイルがあるフォルダを「参照」により指定する．使われる INF ファイル は自動で選択されているものでよい． （８） 現れるプリンタ一覧の中から，”FX DocuPrint 505 PS H3”，または“FX DocuPrint C3360 PS H2”を選択して「次へ」を押す． （９） プリンタ名を聞かれるので，デフォルト設定のままとし，部屋に応じて「通常使うプ リンタ」を選択して「次へ」を押す． （１０） プリンタ共有について聞かれるので，「共有しない」を選択して「次へ」を押 す． （１１） テストページは印刷してもしなくてもよい． （１２） 「完了」を押し，「ディジタル署名が云々」と出るが「続行？」を押して続ける． インストール終了後，インストールしたプリンタのプロパティの「デバイスの設定」タ ブで，DocuPrint 505 では「インストール可能なオプション」にある「メモリの容量」を 「２５６ＭＢ」に，「内蔵ハードディスク」を「あり」に変更しておく．同様に DocuPrint C3360 では「メモリの容量」を 512MB に，「内蔵ハードディスク」を「あり」に変更す る． 5. ドメインへの参加 研究室では，Windows Server 2008R2 を使ったドメインを構築している．ドメインという 言葉はいろいろ異なる意味で用いられるが，ここでは Windows を主体としたコンピュータ ネットワーク上で，PDC（Primary Domain Controller）と呼ばれるコンピュータが Windows 用のユーザＩＤやパスワード，ホスト名等を一元的に管理する仕組みのことを言う． はじめに，PDC 上に 4 年生全員分のアカウントを作成する．このとき各自でパスワード を設定するが，ドメインのセキュリティポリシーによりパスワードは以下の条件を満たす 必要がある． (1) 6 文字以上（8 文字以上かもしれん）であること (2) アルファベット小文字，同大文字，数字，記号の 4 種の文字種の中から 3 種類以上 を使っていること (3) 辞書にのっているような単語やユーザ ID を含んでいないこと 次に，以下の手順で各自のＰＣをドメインに参加させる．
(1) コントロールパネルの「システム」を開き，「コンピュータ名」タブを表示させる (2) 「変更」ボタンを押し，「コンピュータ名」に「pc??（自分のＰＣのホスト名）」を入力する． 次に「詳細」ボタンを押し，「このコンピュータのプライマリ DNS サフィックス」に 「csse1.local」と入れ（かぎ括弧は入力不要），「ＯＫ」ボタンを押す． (3) 下のほうにある「次のメンバ」で「ドメイン」を選択し，「csse1.local」と入れて「ＯＫ」ボタ ンを押す．このときドメイン管理者のユーザＩＤとパスワードを聞かれるので，そのと きは山森か相川技術職員を呼ぶ． (4) 「システムのプロパティ」画面も「ＯＫ」ボタンを押して閉じ，再起動する． ドメインに参加することにより，すべての WindowsＰＣでログオン先を「csse1」にすることで， いちいち各ＰＣにアカウントを作成しなくてもログインできるようになる．さらに， NAS であ る Juliett（後述）も使えるようになる． 6. アンチウィルスソフトのインストール 大学で一括契約をしているので，各自ウェブ経由でダウンロード・インストールすること． 配布サイト は http://www.cc.miyazaki-u.ac.jp/internal/security/nod32/nod32.html で ある．見れば入れ方はわかるはず．ダウンロードには，MID による認証が必要である．イ ンストール後，アンチウィルスソフトのスケジューラ設定をウェブに掲載の通り行っておく こと． 7. マシン管理簿の記入 各自のＰＣが使っているＣＰＵやチップセット，メモリ容量等を把握するため，別途配布 するＰＣ Specification Sheet に必要事項を記入の上，提出すること．細かいパーツの 製造会社名や型式名は，たとえば Juliett 上にある cpuz というツールから確認することが できる． \\Juliett\public\share\Tools\CPU-Z\cpu-z-140/cpuz.exe で実行可能．但しネットワークに接続済みであること． 8. 各種サーバ （１） taurus（133.54.226.16） 研究室の基幹的なサービスを行うサーバであり，Xeon E5530（4 コア，2.4GHz× １），主記憶 8GB，500GB×２で RAID1 を組んだ構成となっており，以下のサービ スを提供している．なお，OS は CentOS 5.4 を使用している． SMTP，IMAP のメールサービス SSL により外部からの接続にも対応したメールサービス．設定が分からなけれ ば，https://taurus.cs.miyazaki-u.ac.jp/webmail/でウェブを介してメールを扱え
る．IMAP であるので，メール本体はサーバ側に格納されており，どのマシンか ら見ても未読・既読が一致し，メールの一元管理が可能． WEB apache による web サービスを提供している．各自のホームディレクトリに public_html というディレクトリを作成し，index.html として HTML ファイルをそこに 置けば，http://w1.cs.miyazaki-u.ac.jp/users/$USER で外部からアクセス可能． DHCP ノートＰＣ用に DHCP サーバを稼動させている．IP アドレス配布は MAC アドレス による制限をかけているので，個人のＰＣをネットワークに接続したい場合は管 理者（山森，相川）まで申し出ること． （２） alpha（133.54.226.17） 平成 17 年度宮崎大学重点プロジェクトで導入した全学生物資源情報データベ ース構築用の計算機だったが，現在入れ替えを行われて宮崎県地域結集型共同 研究事業予算で導入した Xeon3060×1，主記憶 4GB の計算機である．OS は CentOS5 で，SATA 接続の 320GB ハードディスク 10 台を内蔵して RAID5 を構成 している．また，システム用に 80GB のハードディスク 2 台を RAID1 構成としている． RAID５のアレイは大きく分けて２つのボリュームに分けられており，一つは農学部 との共同研究関係データを共有するための領域，もう一つがクラスタ型並列計算 機のホームディレクトリとして利用されている． （３） bravo（133.54.226.18） 地域結集型共同研究事業の一環として，農学部との共同研究用に導入したサ ーバである．OS は Red Hat Enterprise Linux WS4 であり，配下に private IP で接 続された計算サーバ 2 ノード(bravo1，bravo2)を持つクラスタ計算機への入り口ノ ードとなっている．計算サーバはノードあたり Xeon 3.4GHz×２に主記憶 4GB とし た構成で，bravo が計算サーバ用のホームディレクトリを NFS で提供している．ノ ード内では共有メモリ型として，ノード間ではメッセージ通信型並列計算を行うタイ プの並列計算機環境であり，むろんノード内でもメッセージ通信型並列計算を行う ことも可能である．なお，bravo は入り口ノードであるのでプログラムの実行は行 わないこと． （４） charie（133.54.226.19）
charie は Microsoft Windows Server 2003 で運用しており，ドメインコントローラ， および Active Directory サービスを行っている．システム構成は Athlon 1800+×１ に主記憶 512MB である．Microsoft Windows で稼動する学生共用計算機のユー ザ認証サービスを提供している．2011 年度で引退予定であるが，MatLab のライセ ンスサーバーもしているのでしばらく延命．
Microsoft Windows 用ファイルサーバで 250GB×４台の HDD で RAID5 を構成し ている．OS は Microsoft Storage Server 2003 で charlie によりユーザ認証を行う．
（６） foxtrot（133.54.226.21）→引退
大規模計算用のサーバであり，プロセッサは Xeon3.8GHz×２，主記憶 8GB， OS は SuSE Linux OSS 10 となっている．taurus が提供する LDAP によってユーザ 認証を行う． （７） golf（133.54.226.22） Windows 7 で運用している旧ファイルサーバ．もっとも既にファイルサーバ機能 は Juliett に移行しているのでファイルは置かないこと． やや型式は古いが EPSON のフラットベッドスキャナが接続されているので，必要があれば使ってよい． ドメインに入れてあるので，自分のアカウントでログインできる．Adobe Design Premium CS2 がインストールされているので，illustrator や photoshop が利用でき る．また，研究室で購入したハイビジョン・ビデオカメラ映像を編集するため，Corel Video Studio Pro もインストールされている．
（８） hotel(133.54.226.23)
昔のファイルサーバ．FreeBSD で稼働．taurus のアカウントでログインできる． 現在停止中，引退予定．
（９） india（133.54.226.24）
並列プログラムテスト機．下のクラスタ型計算機は Sun Grid Engine を用いたバッ チ処理を基本としているため，自作の並列プログラムがエラーなく動くかどうか，イ ンタラクティブにテストするためのもの．alpha のアカウントでログインできる．
（１０） juliett（133.54.226.25）
Netgear 社製のファイルサーバ．1TB×４で RAID5 を構成している．Windows から 利用できるが，juliett 直下にできる自分のログイン名のフォルダは使わないこと． students フォルダ以下に自分のフォルダを作成し，そこに必要なものを置くこと． （１１） kilo（133.54.226.26） Windows Server 2008 R2 で稼働しているプライマリ－ドメインコントローラ．ファイ ルサーバ等へログインするための Windows 用ユーザ ID とパスワードを一元管理 している． （１２） lima（133.54.226.27）
kilo と同じく，Windows Server 2008 R2 で稼働するドメインコントローラ．実体は 1 階演習室横のサーバ室にあり，Windows サーバ周りの設定練習やドメイン構築練 習に密かに使っている．本当は学科のサーバ．
（１３） クラスタ型並列計算機
alpha にログインすると使えるようになるクラスタ型並列計算機であり，sc01～ sc12 の１２ノードからなる．１ノードは Xeon-E5530×２，主記憶 16GB となっており，
ローカルディスクとして 160GB を持つ．すべてのノードが alpha の RAID５アレイを ネットワークを介してマウントしているため，どのノードにログインしてもホームディ レクトリは同一である．内部はプライベート IP アドレスを使用しているため，利用す るためには ssh で alpha にログインし，そこからさらに ssh で各ノードにログインし て使用する．メッセージ通信ライブラリには mpich2 がインストールされており， Sun Grid Engine を入れたグリッド環境になっている．従って，プログラムの実行は SGE を介して行い，コマンドプロンプトで a.out（実行ファイル）を直接実行してはい けない． 研究室のサーバ群は多くが UNIX 系ＯＳで動作しているため，Windows からリモートロ グインするには UTF-8 TeraTermPro を自分の PC にインストールしておく事を勧める．あ るいは，好きな Linux ディストリビューションや FreeBSD 等をインストールしデュアルブート 環境を構築してもよいし，余っている PC に UNIX 系 OS をインストールして使ってもよい． ただし，モニタやキーボード，マウスにはそれほど余分はないので，切り替え器を購入す るなど各自工夫すること． 9. 無線 LAN
学生居室である A317 には IEEE802.11a/b/g のトリプルモード，A323 には同 a/b/g/n の クアッドモード，A325 には IEEE802.11b/g のデュアルモードの無線 LAN アクセスポイント が設定されている．接続には MAC アドレスによる制限がかかっており，WEP または WPA による認証が必要である．無線 LAN で PC をネットワークに接続したい場合には，管理者 （山森，相川）まで申し出ること．なお，これらは一部を残していずれ撤去し，情報支援セ ンターが設置した無線 LAN に移行予定である． 10. 学生共用計算機 PC ベースのソフトウェアでライセンス数が十分でないソフトウェアなどを利用するため， 学生共用計算機が設置されている （１） meeting（133.54.226.61） A325 会議室に設置されており，ゼミや発表練習のときに使うＰＣである．ドメイン用 ID を使えば研究室ユーザは自由に使用してよい． （２） artprint（133.54.226.62）
A321 に設置されており，Adobe Creative Suite（Photoshop，Illustrator 等）のソフトウ ェアがインストールされている．また，A1 版まで印刷可能なロール紙プリンタ，およ び７色インクのインクジェットプリンタが接続されている．が，インクジェットプリンタは A317，A323 それぞれにインクジェット複合機を置く予定なので後日撤去の予定．OS は Windows XP である．常時起動しているので，リモートデスクトップを使った遠隔利
用も可能（但し同時には 1 名のみ）．EPSON 製のフラットベッドスキャナが接続され ているので，必要であれば使ってよい． （３） english（133.54.226.63） 英語版の Windows XP がインストールされており，国際会議や英語論文誌等に原稿 を投稿する前に，日本語のフォント（スペースなど）が入っていないことを確認するた めの計算機である．ずっと放置で動くかどうか分からない． （４） golf（前述） （５） hotel（前述）
