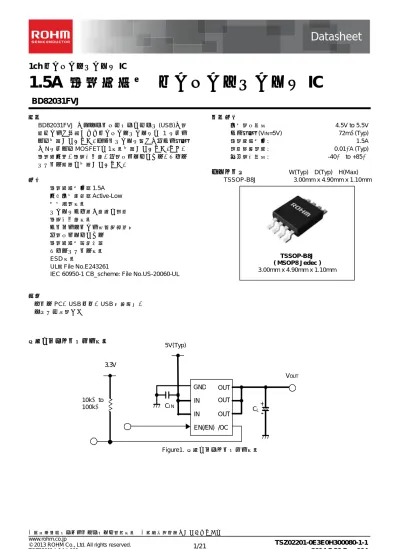

BD82031FVJ : パワーマネジメント

(1)

BD82031FVJ

概要

BD82031FVJ はユニバーサルシリアルバス(USB)の電源ラインに使用されるハイサイドスイッチを 1 チャンネル内蔵しています。パワースイッチ部には低オン抵抗の N チャネル MOSFET を 1 回路内蔵しています。また、過電流制限、過温度保護、低電圧ロックアウト、ソフトスタート機能を内蔵しています。

特徴

 過電流検出値：1.5A  制御入力論理：Active-Low  出力放電回路  スイッチオフ時の逆流を防止  過温度保護回路  オープンドレイン外部通知端子  低電圧ロックアウト  過電流検出高速応答  ソフトスタート回路  ESD 回路  UL：File No.E243261

 IEC 60950-1 CB_scheme: File No.US-20060-UL

用途

ノート PC、USB ハブ、USB 周辺機器、 デジタル家電など

重要特性

 入力電圧範囲 4.5V to 5.5V  オン抵抗: (VIN=5V) 72mΩ(Typ)  過電流検出値: 1.5A  静止消費電流: 0.01μA (Typ)  動作温度範囲: -40℃ to +85℃

パッケージ

W(Typ) D(Typ) H(Max) TSSOP-B8J 3.00mm x 4.90mm x 1.10mm

基本アプリケーション回路

TSSOP-B8J ( MSOP8 Jedec ) 3.00mm x 4.90mm x 1.10mm Figure1. 基本アプリケーション回路 OUT OUT OUT IN IN /OC GND 5V(typ.) CL CI N -+ EN(/EN) 3.3V 10kΩ~ 100kΩ VOUT 10kΩ to 100kΩ 5V(Typ)

(2)

端子配置図

端子説明

端子番号端子名 I/O 機能 1 GND - グランド端子。 2, 3 IN I 電源入力端子。スイッチへの入力と内部回路の電源入力端子です。使用時は外部で全端子を接続してください。 4 /EN I イネーブル入力端子。 Low レベルの入力でスイッチをオンします。 High レベル入力>2.0V、Low レベル入力<0.8V。 5 /OC O エラー通知出力。過電流、過温度検出時に Low レベルになります。オープンドレイン出力端子。 Figure 2. ブロック図 Figure 3. 端子配置図 UV LO IN Charge Pump Gate Logic OCD TSD IN /EN OUT OUT /OC 1 2 3 4 8 7 6 5 GND IN IN /OC OUT OUT OUT Top V iew /EN

(3)

/OC OUT 端子電圧 VOUT -0.3 to +6.0 V 保存温度範囲 Tstg -55 to +150 ℃ 許容損失 Pd 0.58 (Note 1)_W (Note 1) 70mm x 70mm x 1.6mm ガラスエポキシ基板実装時。Ta > 25°C では 4.7mW/°C で軽減。注意：印加電圧及び動作温度範囲などの絶対最大定格を超えた場合は、劣化または破壊に至る可能性があります。また、ショートモードもしくはオープンモードなど、破壊状態を想定できません。絶対最大定格を超えるような特殊モードが想定される場合、ヒューズなど物理的な安全対策を施して頂けるようご検討お願いします。

推奨動作条

項目記号定格単位最小標準最大 IN 動作電圧範囲 VIN 4.5 5.0 5.5 V 動作温度範囲 Topr -40 - +85 ℃

電気的特性 (V

IN

= 5V、Ta= 25℃、特に指定のない限り)

DC 特性項目記号 規格値 単位条件最小標準最大

動作消費電流 IDD - 85 120 μA V/EN = 0V, OUT = open

静止消費電流 ISTB - 0.01 5 μA V/EN = 5V, OUT = open

/EN 入力電圧 V/ENH 2.0 - - V High 入力レベル

V/ENL - - 0.8 V Low 入力レベル

/EN 入力電流 I/EN -1 0.01 +1 μA V/EN = 0V or 5V

オン抵抗 RON - 72 90 mΩ IOUT = 0.5A

- 74 93 IOUT = 1.0A

逆バイアスリーク電流 IREV - - 1 μA VOUT = 5.5V, VIN = 0V

過電流検出値 ITH 1.05 1.50 1.80 A Current Load Slew rate

100A/s

ショート時出力電流 ISC 0.55 0.85 1.15 A VOUT=0V, CL=100μF RMS

放電抵抗値 RDISC - 55 100 Ω IOUT = 1mA, V/EN = 5V

/OC Low 出力電圧 V/OC - - 0.4 V I/OC = 1mA

/OC Low 出力電流 IL/OC - 0.01 1 μA V/OC = 5V

UVLO スレッショルド VTUVH 3.4 3.7 4.0 V VIN 上昇時 VTUVL 3.3 3.6 3.9 V VIN 下降時 AC 特性項目記号規格値単位条件最小標準最大出力立ち上がり時間 tON1 - 0.3 10 ms RL=10Ω 出力立ち上がり遅延時間 tON2 - 0.5 20 ms 出力立ち下がり時間 tOFF1 - 2 10 μs 出力立ち下がり遅延時間 tOFF2 - 4 20 μs /OC 出力遅延時間 t/OC 5 13 20 ms

(4)

GND IN IN /EN OUT OUT OUT /OC V/EN GND IN IN /EN OUT OUT OUT /OC V/EN RL 動作電流 /EN 入力電圧、出力立ち上がり/立ち下がり時間 GND IN IN /EN OUT OUT OUT /OC V/EN 1µF 10kΩ CL VIN VIN IOUT A (Note 2) 10µF GND IN IN /EN OUT OUT OUT /OC V/EN 1µF VIN A I/OC オン抵抗、過電流検出特性 (Note 2) 電源装置を使用して出力地絡試験をする際には 10μF 以上の低 ESR Capacitance を御使用ください。 /OC 出力 Low 電圧 Figure 4. 測定回路

タイミングダイヤグラム

TON1 VOUT 10% 90% 90% TOFF1 TON2 V/EN V/ENL TOFF2 V/ENH 10% Figure 5. 出力立ち上がり/ 立ち下がり時間

(5)

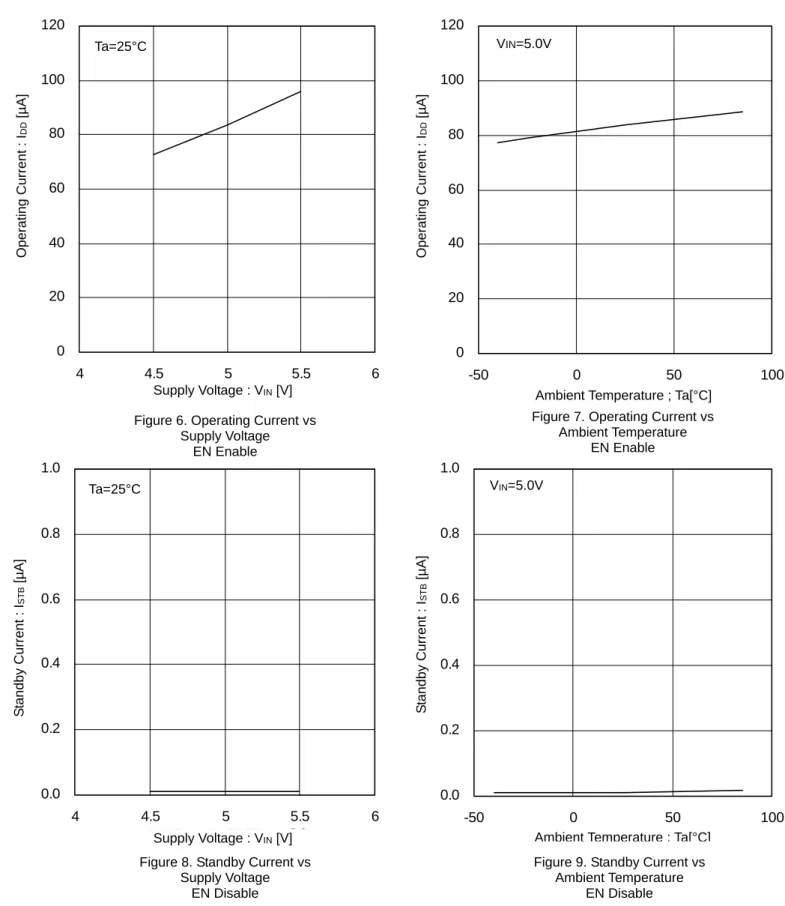

0 20 40 60 80 100 120 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] O P E RA T IN G C URRE NT : I DD [µ A ] Ta=25°C

Figure 6. Operating Current vs Supply Voltage EN Enable 0 20 40 60 80 100 120 -50 0 50 100

AMBIENT TEMPERATURE : Ta[℃]

O P E RA T IN G C URRE NT : I DD [µ A ] VIN=5.0V

Figure 7. Operating Current vs Ambient Temperature EN Enable Operatin g Curr ent : I DD [µA] Operatin g Curr ent : I DD [µA]

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] 0.0 0.2 0.4 0.6 0.8 1.0 -50 0 50 100

S T A NDB Y CURRE NT : I ST B [µ A ] VIN=5.0V

Figure 9. Standby Current vs Ambient Temperature EN Disable 0.0 0.2 0.4 0.6 0.8 1.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] S T A NDB Y CURRE NT : I ST B [µ A ] Ta=25°C

Figure 8. Standby Current vs Supply Voltage

EN Disable

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] S tandby Curr e n t : I ST B [µA] S tandby Curr e n t : I ST B [µA]

(6)

0 50 100 150 200 -50 0 50 100

O N R ESI ST AN C E : R ON [m Ω] VIN=5.0V 0 50 100 150 200 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] O N R ESI ST AN C E : R ON [m Ω] Ta=25°C 1.0A Load 1.0A Load Figure 12. On Resistance vs Supply Voltage Figure 13. On Resistance vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] On Resist anc e : R ON [m Ω ] On Resist anc e : R ON [m Ω ]

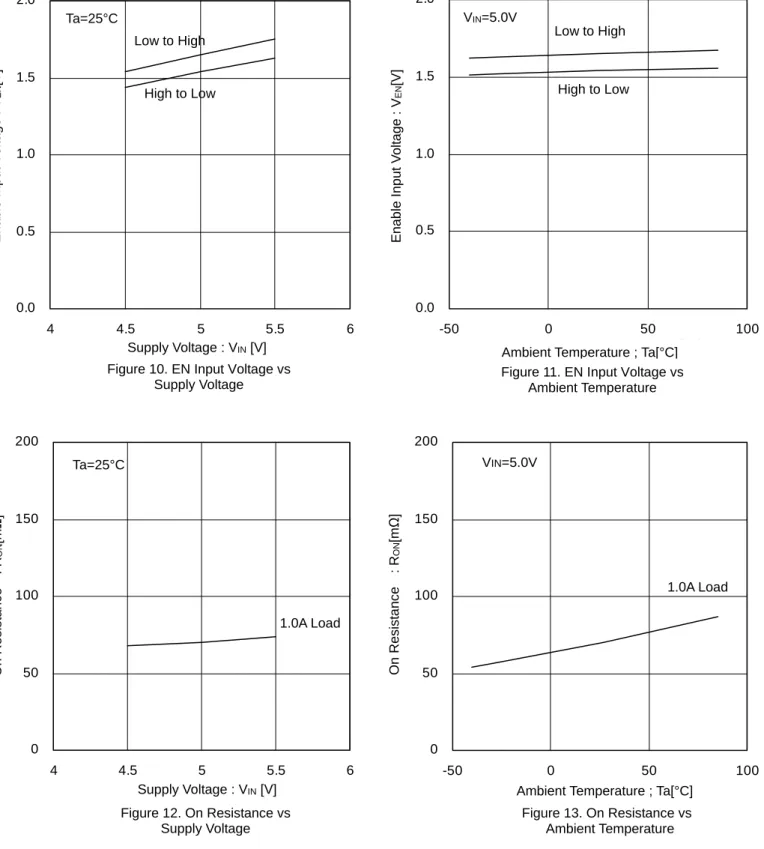

Figure 10. EN Input Voltage vs Supply Voltage 0.0 0.5 1.0 1.5 2.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] EN ABL E I N PU T VO L T AG E : V EN [V ] Ta=25°C Low to High High to Low

Figure 11. EN Input Voltage vs Ambient Temperature 0.0 0.5 1.0 1.5 2.0 -50 0 50 100

ENABLE INPUT VOLTAGE : V

EN

[V]

VIN=5.0V

Low to High

High to Low

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Enab le Inp u t V o lt age : V EN [V] Enab le Inp u t V o lt age : V EN [V]

(7)

Figure 15. Over-Current Threshold vs Ambient Temperature Figure 14. Over-Current Threshold vs

Supply Voltage 0.0 0.5 1.0 1.5 2.0 2.5 3.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] O VER C U R R EN T T H R ESH O L D : I TH [A ] Ta=25°C 0.0 0.5 1.0 1.5 2.0 2.5 3.0 -50 0 50 100

O VER C U R R EN T T H R ESH O L D : I TH [A ] VIN=5.0V

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] O v er Current T h resh old : I TH [A} O v er Current T h resh old : I TH [A} 0.0 0.5 1.0 1.5 2.0 4 4.5 5 5.5 6 Supply Voltage : VIN[V] Short Circuit O u tput Current : I SC [A] Ta=25°C

Figure 16. Short Circuit Output Current vs Supply Voltage 0.0 0.5 1.0 1.5 2.0 -50 0 50 100

Ambient Temperature : Ta[℃]

Short Circuit O u tput Current : I SC [A] VIN=5.0V

Figure 17 Short Circuit Output Current vs Ambient Temperature

(8)

0 20 40 60 80 100 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V]

/OC OUTPUT LOW VOLTAGE : V

/O

C[mV]

Ta=25°C

Figure 18. /OC Output Low Voltage vs Supply Voltage 0 20 40 60 80 100 -50 0 50 100

/OC OUTPUT LOW VOLTAGE : V

/O

C[mV]

VIN=5.0V

Figure 19. /OC Output Low Voltage vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] /O C Output Low V o lt age : V /OC [mV] /O C Output Low V o lt age : V /OC [mV] 0.0 0.2 0.4 0.6 0.8 1.0 -50 0 50 100

U VL O H YST ER ESI S VO L T AG E: VHS Y [V ]

Figure 21. UVLO Hysteresis Voltage vs Ambient Temperature Figure 20. UVLO Threshold vs

Ambient Temperature 3.5 3.6 3.7 3.8 3.9 4.0 -50 0 50 100

UV LO T HR E S HO L D : V TUV H , V TUV L [V ] VTUVH VTUVL

Ambient Temperature ; Ta[°C] Ambient Temperature ; Ta[°C]

UVLO T h resh o ld : VT UV L [V ] UVLO Hystere s is V o lt age : V HYS [V]

(9)

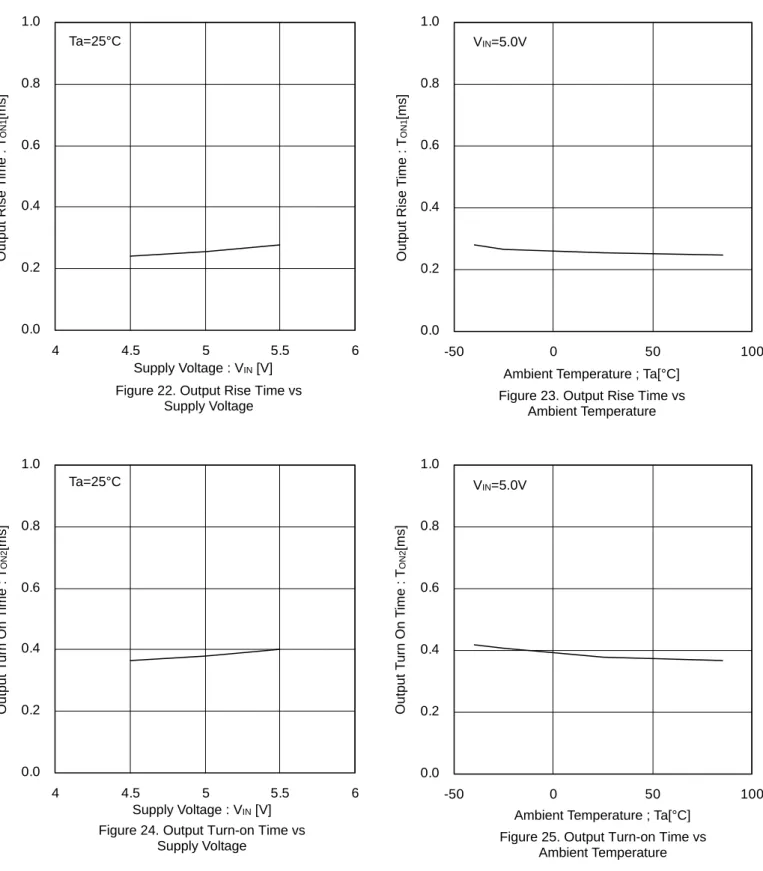

0.0 0.2 0.4 0.6 0.8 1.0 -50 0 50 100

R ISE T IME : T ON 1 [m s ] VIN=5.0V

Figure 23. Output Rise Time vs Ambient Temperature 0.0 0.2 0.4 0.6 0.8 1.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] R ISE T IME : T ON 1 [m s ] Ta=25°C

Figure 22. Output Rise Time vs Supply Voltage

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Output Rise T ime : TON1 [ms ] Output Rise T ime : TON1 [ms ] 0.0 0.2 0.4 0.6 0.8 1.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] TU R N O N TI M E : T ON 2 [m s ] Ta=25°C

Figure 24. Output Turn-on Time vs Supply Voltage 0.0 0.2 0.4 0.6 0.8 1.0 -50 0 50 100

TU R N O N TI M E : T ON 2 [m s ] VIN=5.0V

Figure 25. Output Turn-on Time vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Output T u rn On T ime : T ON2 [m s] Output T u rn On T ime : TON2 [m s]

(10)

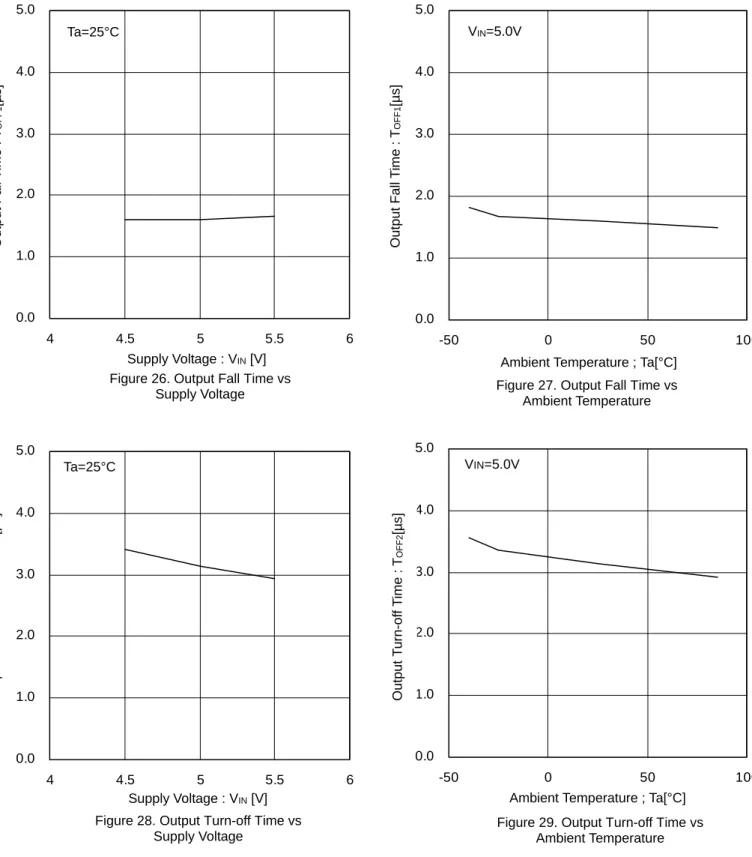

0.0 1.0 2.0 3.0 4.0 5.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] T U R N OF F TI M E : T O FF2 [µ s ] Ta=25°C

Figure 28. Output Turn-off Time vs Supply Voltage 0.0 1.0 2.0 3.0 4.0 5.0 -50 0 50 100

T U R N OF F TIM E : T O FF2 [µ s ] VIN=5.0V

Figure 29. Output Turn-off Time vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Output T u rn-of f T ime : TOFF2 [µ s] Output T u rn-of f T ime : TOFF2 [µ s] 0.0 1.0 2.0 3.0 4.0 5.0 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] FA L L TI M E : T O FF1 [µ s ] Ta=25°C

Figure 26. Output Fall Time vs Supply Voltage 0.0 1.0 2.0 3.0 4.0 5.0 -50 0 50 100

FA L L TI M E : T O FF1 [µ s ] VIN=5.0V

Figure 27. Output Fall Time vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Output Fall T im e : T OFF1 [µs] Output Fall T im e : TOFF1 [µs]

(11)

0 50 100 150 200 4 4.5 5 5.5 6

SUPPLY VOLTAGE : VIN[V]

D ISC O N R ESI ST AN C E : R DI S C [Ω ] Ta=25°C

Figure 32. Discharge On Resistance

vs Supply Voltage Figure 33. Discharge On Resistance vs _{Ambient Temperature} 0 50 100 150 200 -50 0 50 100

DISC ON RESISTANCE : R

DISC

[Ω

]

VIN=5.0V

Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] Disc On Resistance: R DIS C [Ω ] Disc On Resistance: R DIS C [Ω ] 0 3 6 9 12 15 4 4.5 5 5.5 6 SUPPLY VOLTAGE : VIN[V] /O C D D L A Y TI M E : T/O C [ms] Ta=25°C

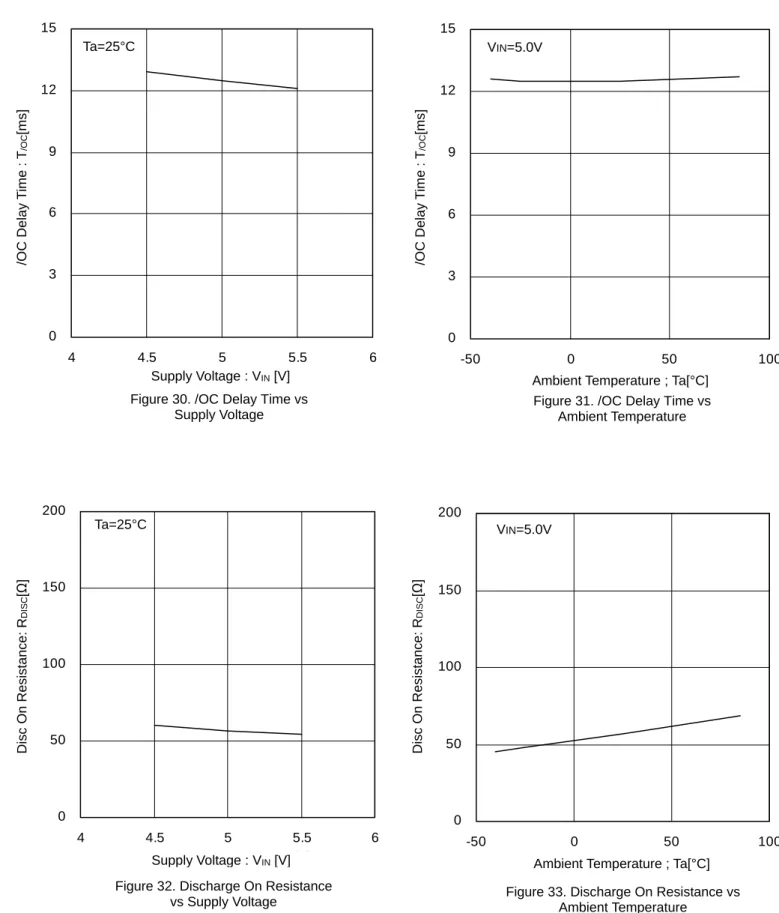

Figure 30. /OC Delay Time vs Supply Voltage 0 3 6 9 12 15 -50 0 50 100

/O C DD LA Y T IM E : T/O C [ms] VIN=5.0V

Figure 31. /OC Delay Time vs Ambient Temperature Ambient Temperature ; Ta[°C] Supply Voltage : VIN [V] /OC Delay T im e : T/OC [ms] /OC Delay T im e : T/OC [ms]

(12)

TIME(0.5ms/div.)

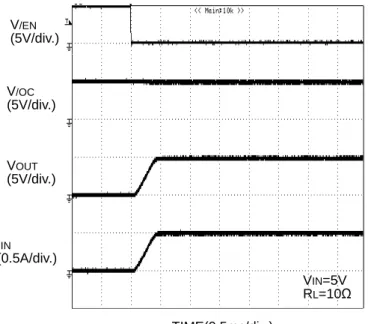

Figure 36. Inrush Current Response TIME(0.5ms/div.)

Figure 34. Output Rise Characteristic

TIME(5ms/div.)

Figure 37. Over-Current Response Ramped Load

TIME(1μs/div.)

Figure 35. Output Fall Characteristic V/EN (5V/div.) IIN (0.5A/div.) V/EN (5V/div.) V/OC (5V/div.) VOUT (5V/div.) IIN (0.5A/div.) V/OC (5V/div.) VOUT (5V/div.) IIN (1.0A/div.) V/EN (5V/div.) V/OC (5V/div.) VOUT (5V/div.) V/OC (5V/div.) VOUT (5V/div.) IIN (1.0A/div.) VIN=5V RL=10Ω VIN=5V RL=10Ω V_RIN=5V L=10Ω VIN=5V CL=100μF CL=47µF CL=100µF CL=220µF CL=47µF CL=100µF CL=220µF

(13)

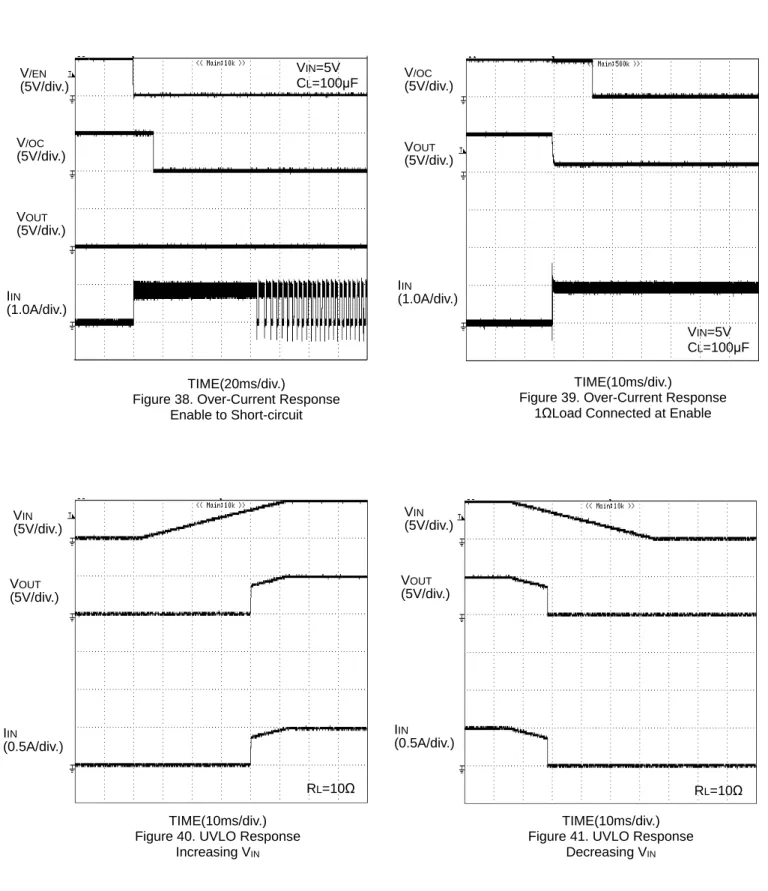

TIME(10ms/div.) Figure 40. UVLO Response

Increasing VIN

TIME(10ms/div.) Figure 41. UVLO Response

Decreasing VIN TIME(10ms/div.)

Figure 39. Over-Current Response 1ΩLoad Connected at Enable TIME(20ms/div.)

Figure 38. Over-Current Response Enable to Short-circuit VIN (5V/div.) IIN (1.0A/div.) V/EN (5V/div.) V/OC (5V/div.) VOUT (5V/div.) IIN (1.0A/div.) V/OC (5V/div.) VOUT (5V/div.) IIN (0.5A/div.) VOUT (5V/div.) VIN (5V/div.) IIN (0.5A/div.) VOUT (5V/div.) VIN=5V CL=100μF RL=10Ω VIN=5V CL=100μF RL=10Ω

(14)

OUT OUT OUT OUT IN IN /OC GND VBUS D-D+ GND USB Controller 10kΩ to 100kΩ CL CIN - + /EN Figure 42. 応用回路例

アプリケーション情報

出力ショートなどで過大な電流が流れた場合、IC への電源ラインのインダクタンスによりノイズが発生し IC の動作に悪影響を及ぼす可能性があります。これを防ぐために IC の IN 端子と GND 端子の近くにバイパスコンデンサ CINを接続してください。1μF 以上を推奨します。また、電源ラインへの影響を緩和する手法として CINと並列に数 10μF～数 100μF の低 ESR 容量を付加することが効果的です。 OC 端子は 10kΩ～100kΩ の抵抗でプルアップしてください。 CLはアプリケーションを満足するような値を設定してください。このシステム接続図はアプリケーションとして動作を保証するものではありません。外付け回路定数等を変更してご使用になる時は、静特性のみならず過渡特性も含めて外付部品及び IC のバラツキ等を考慮して十分なマージンを見て決定してください。

動作説明

1. スイッチ動作

IN 端子、OUT 端子はそれぞれスイッチ用 MOSFET のドレイン、ソースに接続されています。また、IN 端子は内部制御回路への電源入力としても使用されます。

/EN 制御入力よりスイッチをオンにすると IN 端子と VOUT 端子の間が 72mΩ(Typ)のスイッチで接続されます。オン状態ではスイッチは双方向性を示します。したがって IN 端子より OUT 端子の電位が高い場合、OUT 端子から IN 端子へ電流が流れます。スイッチ用 MOSFET のドレインとソース間の寄生ダイオードがキャンセルされているため、スイッチがオフ状態では OUT 端子から IN 端子への電流の逆流を防ぐことができます。 2. サーマルシャットダウン(TSD) 過電流制限の状態が続くと内部損失の増加でチップの温度が上昇します。過電流検出状態でチップの温度が約 135°C を超えるとサーマルシャットダウン回路が働き、パワースイッチ OFF と過温度通知(/OC)の出力を行います。チップの温度が低下して約 115°C になるとパワースイッチ出力、過温度通知の出力は復帰します。この動作はチップの温度上昇の原因が取り除かれるか、パワースイッチの出力を OFF するまで繰り返します。サーマルシャットダウン回路はパワースイッチが ON 時（/EN 信号がアクティブの時）に動作します。 3. 過電流検出(OCD)

(15)

(3) 出力が徐々に増える場合

出力電流が徐々に増える場合は出力電流が過電流検出値を超えるまで電流制限は動作しません。検出値を超えると電流制限を行います。

4. 低電圧ロックアウト(UVLO)

UVLO は VINの電圧が 3.7V(Typ)になるまでパワースイッチの OFF を保ちます。また、パワースイッチ ON の状態から

VINが 3.6V(Typ)に低下するとパワースイッチの OFF を行います。UVLO は 100mV(Typ)のヒステリシスを持っています。

低電圧ロックアウト回路はパワースイッチが ON 時（/EN 信号がアクティブの時）に動作します。 5. 過電流通知出力過電流通知出力(/OC)は N-MOS のオープンドレイン出力となっています。過電流検出、サーマルシャットダウンを検出した時に Low レベルを出力します。過電流検出時の過電流通知出力(/OC)には、遅延を持たせています。この遅延によりスイッチオン時、ホットプラグ時の突入電流など瞬時の電流検出を外部に通知することを防ぎます。また、未使用時には端子をオープンまたはグラウンドへ接続してください。 6. 出力放電機能放電回路はスイッチがディスイネーブルまたは UVLO が動作した時に動作します。放電回路が動作すると 55Ω(Typ)の抵抗が OUT 端子と GND 端子間に接続され、OUT 端子にある容量性の負荷をすばやく放電することができます。ただし IN の電圧が極端に低下した場合には ULVO が動作せずに OUT 端子は Hi-Z となります。

Figure 43. 過電流検出、サーマルシャットダウンタイミング V/EN VOUT IOUT V/OC Output shortcircuit

Thermal shut down

(16)

熱軽減曲線グラフを Figure 44.に示します。

TSSOP-B8J

(MSOP8 JEDEC standard)

0.0 0.2 0.4 0.6 0.8 1.0 1.2 0 25 50 75 100 125 150 Ambient Temperature : Ta [℃] Power Dissipation : Pd [W]

4 layer board mounting

2 layer board mounting

1 layer board mounting 0.96W

0.75W

0.58W

IC is mounted on 70mmx70mmx1.6mm glass-epoxy PCB. Derating is 4.7mW/℃ above Ta=25℃. Figure 44. パッケージ熱損失について (Pd-Ta Curve)

入出力等価回路図

端子名端子番号等価回路 /EN 4 /EN /OC 5 /OC

(17)

2. 電源ラインについて 基板パターンの設計においては、電源ラインの配線は、低インピーダンスになるようにしてください。その際、デジタル系電源とアナログ系電源は、それらが同電位であっても、デジタル系電源パターンとアナログ系電源パターンは分離し、配線パターンの共通インピーダンスによるアナログ電源へのデジタル・ノイズの回り込みを抑止してください。グラウンドラインについても、同様のパターン設計を考慮してください。また、LSI のすべての電源端子について電源－グラウンド端子間にコンデンサを挿入するとともに、電解コンデンサ使用の際は、低温で容量ぬけが起こることなど使用するコンデンサの諸特性に問題ないことを十分ご確認のうえ、定数を決定してください。 3. グラウンド電位について グラウンド端子の電位はいかなる動作状態においても、最低電位になるようにしてください。また実際に過渡現象を含め、グラウンド端子以外のすべての端子がグラウンド以下の電圧にならないようにしてください。 4. グラウンド配線パターンについて 小信号グラウンドと大電流グラウンドがある場合、大電流グラウンドパターンと小信号グラウンドパターンは分離し、パターン配線の抵抗分と大電流による電圧変化が小信号グラウンドの電圧を変化させないように、セットの基準点で 1 点アースすることを推奨します。外付け部品のグラウンドの配線パターンも変動しないよう注意してください。グラウンドラインの配線は、低インピーダンスになるようにしてください。 5. 熱設計について 万一、許容損失を超えるようなご使用をされますと、チップ温度上昇により、IC 本来の性質を悪化させることにつながります。本仕様書の絶対最大定格に記載しています許容損失は、70mm x 70mm x 1.6mm ガラスエポキシ基板実装時、放熱板なし時の値であり、これを超える場合は基板サイズを大きくする、放熱用銅箔面積を大きくする、放熱板 を使用する等の対策をして、許容損失を超えないようにしてください。 6. 推奨動作条件について この範囲であればほぼ期待通りの特性を得ることが出来る範囲です。電気特性については各項目の条件下において保証されるものです。 7. ラッシュカレントについて IC 内部論理回路は、電源投入時に論理不定状態で、瞬間的にラッシュカレントが流れる場合がありますので、電源カップリング容量や電源、グラウンドパターン配線の幅、引き回しに注意してください。 8. 強電磁界中の動作について 強電磁界中でのご使用では、まれに誤動作する可能性がありますのでご注意ください。 9. セット基板での検査について セット基板での検査時に、インピーダンスの低いピンにコンデンサを接続する場合は、IC にストレスがかかる恐れがあるので、1 工程ごとに必ず放電を行ってください。静電気対策として、組立工程にはアースを施し、運搬や保存の際には十分ご注意ください。また、検査工程での治具への接続をする際には必ず電源を OFF にしてから接続し、電源を OFF にしてから取り外してください。 10. 端子間ショートと誤装着について プリント基板に取り付ける際、IC の向きや位置ずれに十分注意してください。誤って取り付けた場合、IC が破壊する恐れがあります。また、出力と電源及びグラウンド間、出力間に異物が入るなどしてショートした場合についても破壊の恐れがあります。 11. 未使用の入力端子の処理について CMOS トランジスタの入力は非常にインピーダンスが高く、入力端子をオープンにすることで論理不定の状態になります。これにより内部の論理ゲートの p チャネル、n チャネルトランジスタが導通状態となり、不要な電源電流が流れます。また論理不定により、想定外の動作をすることがあります。よって、未使用の端子は特に仕様書上でうたわれていない限り、適切な電源、もしくはグラウンドに接続するようにしてください。

(18)

○抵抗では、GND＞(端子 A)の時、トランジスタ(NPN)では GND > (端子 B)の時、P-N 接合が寄生ダイオードとして動作します。 ○また、トランジスタ(NPN)では、GND > (端子 B)の時、前述の寄生ダイオードと近接する他の素子の N 層によって寄生の NPN トランジスタが動作します。 IC の構造上、寄生素子は電位関係によって必然的にできます。寄生素子が動作することにより、回路動作の干渉を引き起こし、誤動作、ひいては破壊の原因ともなり得ます。したがって、入出力端子に GND(P 基板)より低い電圧を印加するなど、寄生素子が動作するような使い方をしないよう十分に注意してください。アプリケーションにおいて電源端子と各端子電圧が逆になった場合、内部回路または素子を損傷する可能性があります。例えば、外付けコンデンサに電荷がチャージされた状態で、電源端子が GND にショートされた場合などです。また、電源端子直列に逆流防止のダイオードもしくは各端子と電源端子間にバイパスのダイオードを挿入することを推奨します。 Figure 45. モノリシック IC 構造例 13. セラミック・コンデンサの特性変動について 外付けコンデンサに、セラミック・コンデンサを使用する場合、直流バイアスによる公称容量の低下、及び温度などによる容量の変化を考慮の上定数を決定してください。 14. 温度保護回路について IC を熱破壊から防ぐための温度保護回路を内蔵しております。許容損失範囲内でご使用いただきますが、万が一許容損失を超えた状態が継続すると、チップ温度 Tj が上昇し温度保護回路が動作し出力パワー素子が OFF します。その後チップ温度 Tj が低下すると回路は自動で復帰します。なお、温度保護回路は絶対最大定格を超えた状態での動作となりますので、温度保護回路を使用したセット設計等は、絶対に避けてください。 15. 熱設計について 実際の使用状態での許容損失(Pd)を考えて十分なマージンを持った熱設計を行ってください。

(19)

ラインアップ

過電流検出値 制御入力論理 形名

1.5A Active- Low BD82031FVJ

標印図

ンフリー E2: リール状エンボステーピング

FVJ: TSSOP-B8J (MSOP8 Jedec)

TSSOP-B8J(TOP VIEW)

Part Number Marking

LOT Number

1PIN MARK

D 8 2

0 3 1
