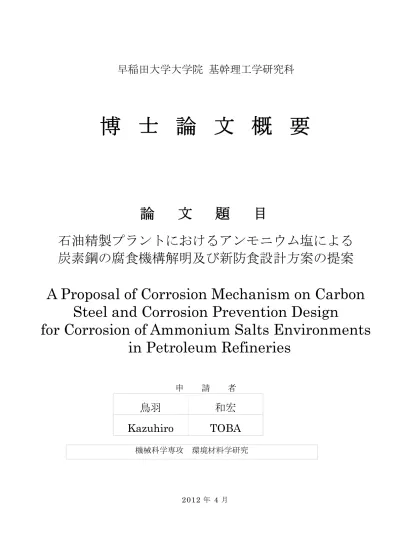

石油精製プラントにおけるアンモニウム塩による 炭素鋼の腐食機構解明及び新防食設計方案の提案

申 請 者

鳥羽 和宏

Kazuhiro TOBA

機械科学専攻 環境材料学研究

2012 年 4 月

No.1

近 年 の 石 油 精 製 プ ラ ン ト を 取 り 巻 く 環 境 は 大 き く 変 化 し て き た ． 環 境 規 制 の 強 化 に よ り ， 軽 油 ， ガ ソ リ ン 中 の 硫 黄 分 の 許 容 規 制 値 が 低 下 し ， サ ル フ ァ ー フ リ ー 軽 油 お よ び サ ル フ ァ ー フ リ ー ガ ソ リ ン 導 入 に 向 け た 取 組 み が 一 層 加 速 し て き た ． 石 油 製 品 中 の 硫 黄 分 を 低 下 さ せ る た め に は ， 石 油 精 製 プ ロ セ ス の 中 で ， 油 中 の 硫 黄 分 を 除 去 す る 水 素 化 脱 硫 装 置 に お け る 脱 硫 性 能 向 上 が 必 須 と な る ． と こ ろ が ， 脱 硫 性 能 が 向 上 す る こ と に よ っ て ， 水 素 化 脱 硫 反 応 に よ り 生 成 す る H₂S，N H₃， H C l の 量 が 増 加 し ，N H₄C l や N H₄H S な ど の ア ン モ ニ ウ ム 塩 生 成 が 助 長 さ れ る よ う に な っ た ． ま た ， 原 油 中 に は 硫 化 物 ， 窒 化 物 ， 塩 化 物 と い っ た 不 純 物 が 含 ま れ て い る ． こ れ ら の 不 純 物 を 多 く 含 む 劣 悪 原 油 は 安 価 で あ り ， コ ス ト 競 争 力 が 高 い た め ， 石 油 会 社 各 社 は こ の よ う な 原 油 を 購 入 し 処 理 す る 傾 向 に あ る ． こ れ ら の 劣 悪 原 油 を 処 理 す る こ と で も H₂S，N H₃，H C l 生 成 量 は 増 加 す る ． こ の よ う に ， 近 年 の 石 油 精 製 プ ラ ン ト を 取 り 巻 く 環 境 保 全 と 処 理 原 油 の 劣 悪 化 に よ っ て ， ア ン モ ニ ウ ム 塩 に よ る 腐 食 環 境 は よ り 苛 酷 な も の と な っ て き て い る ． ア ン モ ニ ウ ム 塩 に よ る 腐 食 に つ い て は ， 石 油 精 製 業 界 の 長 い 歴 史 の 中 で 様 々 な 研 究 ， 調 査 が 行 わ れ ， 多 く の 知 見 が 得 ら れ て き て い る も の の ， 未 だ 重 大 な 事 故 の 防 止 は 完 全 に は で き て い な い ． す な わ ち ， 本 質 的 解 決 策 が 得 ら れ て い な い の が 実 情 で あ る ．

水 素 化 脱 硫 装 置 な ど の ア ン モ ニ ウ ム 塩 が 生 成 さ れ る 装 置 は ，1 5～2 0 M P a 以 上 の 高 圧 設 備 で あ る た め ，油 や 水 素 ガ ス な ど の 可 燃 性 流 体 が 漏 洩 す る と 大 火 災 に 至 る ． そ の た め ， 装 置 の 寿 命 推 定 を 精 度 よ く 行 い ， 設 計 の 段 階 で 防 食 対 策 を 講 じ る こ と が 必 要 と な る ． 近 年 の 重 大 な 事 故 を 振 り 返 る と ， エ ン ジ ニ ア リ ン グ 会 社 が ま と め た 従 来 の ガ イ ド ラ イ ン に 定 め ら れ た 管 理 値 ， 設 計 上 考 慮 す べ き 事 項 が 全 て 満 足 さ れ て い る に も 関 わ ら ず ， 予 想 外 の 激 し い 腐 食 が 発 生 し た 事 例 が 多 い ． こ の 要 因 と し て は ， 機 器 や 配 管 が 局 部 的 に 冷 却 あ る い は 加 熱 さ れ る こ と に よ っ て ， ご く 狭 い 範 囲 に お い て 急 激 な 温 度 変 化 が 生 じ ， そ れ に 伴 い 腐 食 性 物 質 が 局 所 的 に 濃 縮 す る こ と が 挙 げ ら れ る ． ガ イ ド ラ イ ン に 定 め ら れ て い る N H4H S 濃 度 な ど の 管 理 値 は ， 実 際 に は 管 理 す る た め の 分 析 が 可 能 な 箇 所 で の 値 で あ り ， そ の よ う な 箇 所 に は 通 常 局 所 的 な 腐 食 性 物 質 の 濃 縮 は 発 生 し な い ． ま た ， 流 体 の 流 れ の 乱 れ に よ る 影 響 も 大 き い ． 実 装 置 で ア ン モ ニ ウ ム 塩 を 考 慮 し な け れ ば な ら な い 箇 所 は 気 液 二 相 流 と な る た め ， 配 管 ， 機 器 の 各 部 位 で の 流 動 状 態 を 予 想 し ， そ の 状 態 に よ っ て 腐 食 環 境 が ど の 程 度 変 化 す る の か を 推 定 す る の は 困 難 で あ る ． こ れ ら よ り ， ガ イ ド ラ イ ン に は 網 羅 さ れ て い な い 局 所 的 な 腐 食 性 物 質 の 挙 動 把 握 が で き て い な い 点 が ， 現 在 の 事 故 を 防 止 で き な い 最 も 大 き な 理 由 で あ る と 考 え ら れ る ． す な わ ち ， 従 来 の ガ イ ド ラ イ ン で は 十 分 な 防 食 効 果 が 得 ら れ な い こ と が 判 明 し て き た ．

ま た ， ア ン モ ニ ウ ム 塩 に よ る 腐 食 は ， ひ と た び 腐 食 領 域 に 入 る と 炭 素 鋼 で 年 間 数 m m か ら 数 十 m m と い っ た 速 度 で 腐 食 が 進 行 す る が ， そ の 機 構 は 明 ら か と な っ て い な い ．

本 研 究 で は ， ア ン モ ニ ウ ム 塩 の 局 所 濃 縮 モ デ ル の 妥 当 性 の 検 証 ， 流 れ の 変 化 が

腐 食 に 及 ぼ す 影 響 解 析 ， ア ン モ ニ ウ ム 塩 の 腐 食 機 構 解 明 お よ び 耐 食 材 料 の 評 価 を 組 み 合 わ せ る こ と に よ っ て ， 局 所 的 に 発 生 す る ア ン モ ニ ウ ム 塩 の 腐 食 を 設 計 段 階 で 防 止 す る 方 法 を 開 発 し ， 新 た な 防 食 設 計 方 案 を 提 案 す る こ と を 目 的 と す る ．

本 論 文 は ９ 章 で 構 成 さ れ ， 以 下 に そ の 概 要 を 述 べ る ．

第 １ 章 の 序 論 で は ， 石 油 精 製 プ ラ ン ト に お い て ， 近 年 ア ン モ ニ ウ ム 塩 に よ る 腐 食 環 境 が 苛 酷 と な っ て き た 背 景 ， 即 ち ， ア ン モ ニ ウ ム 塩 の 腐 食 に つ い て の 研 究 ， 調 査 が 1 9 6 0 年 代 か ら 実 施 さ れ ，ガ イ ド ラ イ ン の 制 定 ，改 訂 が ，実 装 置 の 腐 食 事 例 の 解 析 に 基 づ い て 行 わ れ て き た 経 緯 に つ い て 述 べ た ． そ の 背 景 か ら ， 本 研 究 の 目 的 に つ い て 述 べ た ．

第 ２ 章 で は ， 石 油 精 製 プ ラ ン ト の 概 要 と ア ン モ ニ ウ ム 塩 の 腐 食 が 問 題 と な り 得 る 装 置 に つ い て 述 べ ，実 装 置 で の 腐 食 事 例 か ら ，N H₄C l と N H₄H S の 腐 食 現 象 を 述 べ た ． 近 年 の ア ン モ ニ ウ ム 塩 に よ る 異 常 腐 食 は ， 局 所 的 に 発 生 す る 特 徴 が あ る 点 を 指 摘 し ， 従 来 の 防 食 設 計 の 課 題 を 明 ら か に し た ．

第 ３ 章 で は ，N H₄C l の 腐 食 機 構 を 解 明 し た ．N H₄C l は 運 転 中 に 析 出 し た 塩 の 湿 潤 化 に よ る 腐 食 が 問 題 と な る た め ，N H₄C l 塩 を 使 用 し た 恒 温 恒 湿 装 置 で の 腐 食 試 験 と 吸 湿 特 性 試 験 の 結 果 よ り ， 塩 の 吸 湿 挙 動 と 腐 食 に 及 ぼ す 相 対 湿 度 の 影 響 を 明 ら か に し た ． 従 来 N H4C l 塩 は ， 露 点 以 上 で は 乾 燥 状 態 で あ り 腐 食 し な い と 考 え ら れ て い た が ， 吸 湿 性 が 高 い た め 露 点 以 上 で も 湿 潤 化 し 腐 食 環 境 と な り ， 臨 界 相 対 湿 度 で 腐 食 速 度 の ピ ー ク と な る こ と を 示 し た ． ま た ， 濃 厚 N H4C l 溶 液 で の 浸 漬 試 験 ， 電 気 化 学 測 定 よ り ， 腐 食 に 及 ぼ す N H4C l 溶 液 の 濃 度 ， 温 度 の 影 響 を 明 ら か に し た ．耐 食 材 料 評 価 試 験 で は ，苛 酷 な 腐 食 環 境 で あ る 濃 厚 N H4C l 溶 液 に お い て も ， 材 料 の 合 金 組 成 を 孔 食 指 数 4 0 以 上 に す る こ と で 著 し く 耐 食 性 が 向 上 す る こ と を 明 ら か に し た ．こ れ に よ り ，従 来 は 炭 素 鋼 代 替 材 料 と し て A l l o y 6 2 5 や A l l o y C 2 7 6 が 選 定 さ れ て い た が ，二 相 ス テ ン レ ス 鋼 や 2 5 4 S M O，改 良 型 A l l o y 8 2 5 な ど も 十 分 耐 食 性 を 示 す こ と を 見 出 し ， 材 料 選 定 デ ー タ ベ ー ス の 充 実 化 を 図 っ た ．

第 ４ 章 で は ，局 所 的 に N H4H S が 高 濃 度 と な る 腐 食 環 境 を 想 定 し ，濃 厚 溶 液 で の 浸 漬 試 験 ， 浸 漬 試 験 後 の 溶 液 分 析 ， 電 気 化 学 測 定 か ら 腐 食 機 構 を 明 ら か に し た ． N H4H S 濃 度 が 3 0 %を 超 え る と 溶 液 の 流 れ が な く て も 急 激 に 腐 食 が 進 行 す る 現 象 を 見 出 し ， 濃 度 と 腐 食 速 度 の 関 係 を 明 ら か に し た ． 吸 収 X 線 ス ペ ク ト ル 解 析 に よ り ，浸 漬 試 験 後 の 溶 液 中 に[ F e ( N H3)6]^{2 +}が 存 在 す る こ と を 確 認 し ，こ れ ま で 推 定 の 域 を 出 な か っ た 鉄 の 溶 解 反 応 に お け る 錯 イ オ ン の 関 与 を 明 ら か に し た ．

第 ５ 章 で は ， 熱 交 換 器 伝 熱 管 の 気 相 部 で 局 所 的 な 濃 縮 に よ り 激 し い 腐 食 を 引 き 起 こ す N H₄H S を 対 象 と し ， シ ミ ュ レ ー シ ョ ン ツ ー ル を 用 い た N H₄H S 濃 縮 モ デ ル を 構 築 し ， 濃 縮 機 構 解 明 の 一 助 と し た ． 局 部 温 度 低 下 と 伝 熱 速 度 を 考 慮 し た 本 濃 縮 モ デ ル で の 解 析 に よ り 次 の 事 項 を 明 ら か と し ， 実 装 置 で の 腐 食 現 象 を 定 量 的 に 説 明 し た ． す な わ ち ， 伝 熱 管 表 面 温 度 が 大 き く 低 下 し た 場 合 ， 気 相 凝 縮 部 で は 伝 熱 係 数 が 大 き い た め 局 所 的 に 流 体 温 度 が 低 下 し ，N H₄H S 濃 度 が 3 0 %を 超 え 腐 食 環

No.3

境 を 過 酷 化 さ せ る ．ま た ，空 冷 式 熱 交 換 器 の 気 相 部 に お け る N H₄H S 濃 縮 は ，外 気 温 度 に 大 き く 影 響 を 受 け る ．

第 ６ 章 で は ，実 装 置 で 流 れ の 影 響 を 大 き く 受 け る N H₄H S に よ る 腐 食 環 境 を 対 象 と し ， 局 所 的 な 流 れ の 乱 れ が 腐 食 に 及 ぼ す 影 響 を 解 析 し た ． 実 装 置 で 腐 食 し た 配 管 表 面 に 生 成 し た 皮 膜 の 解 析 結 果 と ， 実 運 転 条 件 を 前 提 と し た 二 相 流 モ デ ル で の 流 動 解 析 結 果 を 併 せ て ， 壁 面 の せ ん 断 応 力 が 防 食 皮 膜 に 及 ぼ す 影 響 に つ い て 検 討 し た ． そ の 結 果 ， 腐 食 が 激 し い 配 管 エ ル ボ の 背 側 中 央 部 で は ，N H₄H S を 含 む 液 体 が 集 中 し て 流 れ る こ と に よ っ て ， せ ん 断 応 力 が 高 く な っ て い た こ と を 明 ら か に し た ． 当 該 部 で は 防 食 皮 膜 と し て 形 成 さ れ た 硫 化 鉄 皮 膜 が 剥 離 し や す く な り ， 防 食 効 果 が 不 十 分 で あ っ た と 考 察 し ，高 せ ん 断 応 力 が N H₄H S の 腐 食 作 用 を 著 し く 加 速 さ せ た こ と を 明 ら か に し た ．

第 ７ 章 で は ，N H₄C l 塩 析 出 に よ る 腐 食 作 用 を 設 計 段 階 で 防 止 す る た め に ， 洗 浄 水 注 入 方 法 の 最 適 化 に よ る 新 防 食 方 法 を 検 討 し た ． 注 入 ノ ズ ル 改 良 に よ り ， 洗 浄 水 の 蒸 発 量 を 増 加 さ せ 水 分 飽 和 の ガ ス と す る こ と に よ っ て ， そ の 後 工 程 の 熱 交 換 器 で 冷 却 さ れ た ガ ス か ら 凝 縮 水 を 生 成 さ せ る ． こ れ に よ り ， 気 相 部 で 析 出 し た 塩 を 溶 液 と し て 流 し 出 し 希 釈 さ せ る 新 た な 防 食 方 法 を 導 入 し た ． 水 露 点 ＞ 伝 熱 管 表 面 温 度 の 条 件 を 維 持 し 伝 熱 管 内 壁 に 水 膜 を 形 成 さ せ る こ と が ， 塩 の 希 釈 効 果 に 有 効 で あ る こ と を 見 出 し た ． 注 入 洗 浄 水 の 蒸 発 量 を 増 加 さ せ る た め に は ， ス プ レ ー ノ ズ ル の 液 滴 径 ， ス プ レ ー 角 度 を 小 さ く し ， 洗 浄 水 温 度 を 高 く す る こ と が 有 効 で あ る こ と を 明 ら か に し た ． 解 析 結 果 に よ り ， ス プ レ ー ノ ズ ル の 改 造 と 流 体 温 度 低 下 を 図 り ，実 装 置 で 水 露 点 ＞ 伝 熱 管 表 面 温 度 を 満 足 さ せ る こ と に 成 功 し た ．ま た ， 改 造 後 に 腐 食 を 認 め な か っ た こ と か ら ， 実 装 置 に お い て 解 析 結 果 の 有 効 性 を 検 証 す る こ と が で き た ．

第 ８ 章 で は ， 第 ３ 章 か ら 第 ７ 章 ま で の 成 果 よ り 局 所 的 に 発 生 す る ア ン モ ニ ウ ム 塩 の 腐 食 環 境 に お け る 腐 食 モ デ ル を 構 築 し ， こ れ を 設 計 段 階 で 防 止 す る た め の 最 適 防 食 設 計 方 案 を 提 案 し た ． す な わ ち ，N H4C l の 腐 食 に つ い て は ， 第 ３ 章 で の 腐 食 機 構 解 明 と 第 ７ 章 で の 実 装 置 に お け る N H4C l塩 希 釈 方 法 の 組 み 合 わ せ に よ る 防 食 方 案 を 提 案 し た ． 第 ３ 章 で の 濃 厚 N H4C l 溶 液 で の 耐 食 材 料 評 価 に よ り ， 材 料 選 定 デ ー タ ベ ー ス の 充 実 化 を 図 り ， 炭 素 鋼 代 替 材 料 候 補 と し て A l l o y 6 2 5 や A l l o y C 2 7 6 だ け で な く ， 二 相 ス テ ン レ ス 鋼 ，2 5 4 S M O， 改 良 型 A l l o y 8 2 5 も 候 補 と な る こ と を 示 し た ． ま た ，N H4H S の 腐 食 に つ い て は ， 第 ４ 章 で 示 し た 濃 度 と 腐 食 速 度 の 関 係 と 第 ５ 章 で 明 ら か に し た 濃 縮 機 構 よ り ， 伝 熱 管 温 度 低 下 に よ っ て 気 相 凝 縮 部 で 促 進 す る 腐 食 速 度 を 推 定 し た ． 伝 熱 管 の 温 度 低 下 防 止 方 法 と し て ， 空 冷 式 熱 交 換 器 の フ ァ ン や ル ー バ ー の 運 用 方 法 の 提 案 に 併 せ て ， 腐 食 性 物 質 の 濃 縮 ， 冬 季 の 外 気 温 度 ， 最 小 流 量 を 考 慮 し た 防 食 方 法 を 開 発 し 設 計 に 導 入 し た ．

第 ９ 章 は ， 本 研 究 の 総 括 で あ る ．
