( 財 ) 日 本 建 設 情 報 総 合 セ ン タ ー 研 究 助 成 事 業 報 告 書
指 定 課 題 １ − １ 助 成 番 号 第 ２ ０ ０ ４ − ２ 号
地球観測衛星情報を導入した
リアルタイム環境・災害監視用データモデルの構築
平 成 １ ７ 年 ９ 月
広 島 工 業 大 学 環 境 学 部 環 境 情 報 学 科 教 授 菅 雄 三
― 目 次 −
１ ． は じ め に ··· 1
２ ． 直 接 受 信 処 理 の 地 球 観 測 衛 星 デ ー タ 諸 元 ··· 2
２ ． １ LANDSAT-7 衛 星 デ ー タ の 性 能 仕 様 ··· 2
２ ． ２ EROS-A1 衛 星 デ ー タ の 性 能 仕 様 ··· 2
２ ． ３ ENVISAT-1 衛 星 デ ー タ の 性 能 仕 様 ··· 3
２ ． ４ 低 分 解 能 衛 星 デ ー タ の 性 能 仕 様 ··· 4
３ ． 多 段 階 衛 星 リ モ ー ト セ ン シ ン グ ··· 5
３ ． １ 対 象 地 域 及 び 使 用 デ ー タ ··· 5
３ ． ２ オ ル ソ 補 正 処 理 ··· 6
３ ． ３ パ ン シ ャ ー プ ン 処 理 ··· 6
３ ． ４ 光 学 ・ マ イ ク ロ 波 デ ー タ の 合 成 処 理 ··· 6
３ ． ５ 精 密 マ ッ ピ ン グ 画 像 の 生 成 ··· 7
３ ． ６ 多 段 階 リ モ ー ト セ ン シ ン グ に よ る デ ジ タ ル マ ッ ピ ン グ ··· 8
４ ． 環 境 モ ニ タ リ ン グ ··· 10
４ ． １ 環 境 変 化 検 出 ··· 11
４ ． ２ 植 生 変 化 検 出 ··· 12
４ ． ３ 海 岸 線 変 化 検 出 ··· 13
４ ． ４ 土 地 被 覆 変 化 検 出 ··· 15
４ ． ５ 農 作 物 生 育 変 化 検 出 ··· 16
５ ． 災 害 モ ニ タ リ ン グ ··· 20
５ ． １ 河 川 閉 塞 地 の 検 出 ··· 20
５ ． ２ 被 災 地 の 検 出 ··· 21
６ ． 光 学 系 お よ び マ イ ク ロ 波 セ ン サ デ ー タ の 融 合 化 ··· 22
７ ． 衛 星 ス テ レ オ 画 像 に よ る DEM 及 び オ ル ソ 画 像 の 作 成 ··· 24
８ ． 斜 面 崩 壊 危 険 度 推 定 画 像 の 作 成 ··· 26
９ ． お わ り に ··· 27
参 考 文 献 ··· 31
地 球 観 測 衛 星 情 報 を 導 入 し た リ ア ル タ イ ム 環 境 ・ 災 害 監 視 用 デ ー タ モ デ ル の 構 築
広 島 工 業 大 学 環 境 学 部 環 境 情 報 学 科 教 授 菅 雄 三
１ ． は じ め に
広 島 工 業 大 学 地 球 観 測 衛 星 デ ー タ 受 信 局 で は 、文 部 科 学 省 学 術 フ ロ ン テ ィ ア 推 進 事 業 の 一 環 と し て 、地 球 観 測 衛 星 デ ー タ の 直 接 受 信 処 理 に 基 づ く 環 境・災 害 監 視 シ ス テ ム の 研 究 開 発 を 実 施 し て い る（ 図 １ ）。こ の た め に 現 在 、LANDSAT-7/ETM+、
EROS-A1/NA-30、 ENVISAT-1/ASAR 、 TERRA・ AQUA/MODIS、 NOAA-15,16,17/AVHRR、
の 複 数 の 地 球 観 測 衛 星 デ ー タ の 直 接 受 信 処 理 を 行 っ て い る 。
本 稿 で は 、こ れ ら の 衛 星 デ ー タ の 特 性 を 生 か し た 各 種 衛 星 情 報 の 生 成 な ら び に 複 数 の 衛 星 デ ー タ を 用 い た 多 段 階 的 衛 星 リ モ ー ト セ ン シ ン グ デ ー タ セ ッ ト 構 築 手 法 の 開 発 と 実 際 の 環 境 ・ 災 害 監 視 に 関 す る 適 用 事 例 に つ い て 報 告 す る 。
図 1 広 島 工 業 大 学 地 球 観 測 衛 星 デ ー タ 受 信 局
E R O S - A 1 © I S I L A N D S AT- 7 © U S G S
7 . 3 m 可 搬 型 衛 星 受 信 装 置© H I T 1 3 m 汎 用 型 衛 星 受 信 装 置© H I T
地 球 観 測 衛 星 デ ー タ 解 析 処 理 シ ス テ ム© H I T
© H I T / H E E I C
ヨ ー ロッ パ 地 球 環 境 観 測 衛 星 （E N V I S AT- 1 )
© E S A
２ ． 直 接 受 信 処 理 の 地 球 観 測 衛 星 デ ー タ 諸 元 ２ ． １ LANDSAT-7 衛 星 デ ー タ の 性 能 仕 様
LANDSAT-7/ETM+ (Enhanced Thematic Mapper Plus) の デ ー タ 諸 元 は 、 表 １ に 示 す と お り で あ る 。ETM+の 観 測 デ ー タ は 、15ｍ 空 間 分 解 能 の パ ン ク ロ マ テ ィ ッ ク 、 30ｍ 空 間 分 解 能 の 可 視 ・ 近 赤 外 、 短 波 長 赤 外 そ し て 60ｍ 空 間 分 解 能 の 熱 赤 外 デ ー タ か ら 構 成 さ れ て い る 。
(出 典 ： U.S.Geological Survey)
２ ． ２ EROS-A1 衛 星 デ ー タ の 性 能 仕 様
EROS-A1 衛 星 の 性 能 仕 様 は 、 表 ２ に 示 す と お り で あ る 。 高 度 480km、 降 交 点 地 方 時 刻 は 午 前 10 時 30 分 、 回 帰 日 数 は 15 度 以 内 の 円 錐 型 観 測 で 7 日 、 緯 度 40 度 で の 30 度 の 円 錐 型 観 測 で 2〜 7 日 、 45 度 の 円 錐 型 観 測 で 2 日 で あ る 。
撮 像 仕 様 は 、 表 ３ に 示 す と お り で あ る 。 撮 像 は 、 最 大 ス キ ャ ニ ン グ 速 度 750 ラ イ ン /秒 の プ ッ シ ュ ブ ル ー ム 方 式 を 採 用 し て お り 、 CCD セ ン サ に よ り 可 視 光 領 域 0.5〜 0.9μ m の パ ン ク ロ マ テ ィ ッ ク バ ン ド の 画 像 取 得 を 12 ビ ッ ト で 行 う 。 地 上 分 解 能 は 、 高 度 480km で の 天 底 点 に お い て 1.8m で 、 観 測 幅 は 12.5km で あ る 。 モ ノ ス ト リ ッ プ 画 像 、離 散 的 画 像 、モ ザ イ ク 画 像 、ス テ レ オ モ ノ ス ト リ ッ プ 画 像 、 ス テ レ オ 画 像 な ど の 画 像 取 得 が 、 そ れ ぞ れ の 画 像 サ イ ズ で 可 能 で あ る 。
EROS-A1 衛 星 画 像 の 直 接 受 信 処 理 に よ る 画 像 生 成 で は 、画 像 の 取 得 状 況 を リ ア ル タ イ ム で 確 認 で き る ク イ ッ ク ル ッ ク 処 理 及 び 画 像 生 成 処 理 を 行 っ て い る 。画 像
表 １ LANDSAT-7/ETM+ characteristics.
Band Number
Spectral Range(microns)
Ground
Resolution(meters)
1 .45 to .515 30
2 .525 to .605 30
3 .63 to .690 30
4 .75 to .90 30
5 1.55 to 1.75 30
6 10.40 to 12.5 60
7 2.09 to 2.35 30
Pan .52 to .90 15
Swath width: 185 kilometers Repeat coverage
interval:
16 days (233 orbits) Altitude: 705 kilometers Quantization: Best 8 of 9 bits On-board data
storage:
〜375 GB (solid state)
Inclination: Sun-synchronous, 98.2 degrees Equatorial crossing: Descending node; 10:00am +/-
15 min.
生 成 で は 、放 射 系 補 正 さ れ た L1A 及 び 幾 何 学 系 補 正 さ れ た L1B プ ロ ダ ク ト の 生 成 処 理 を 行 い 、 受 信 後 約 15 分 程 度 で 第 1 シ ー ン 目 の 画 像 生 成 が 可 能 で あ る 。
(出 典 ： ImageSat International)
２ ． ３ ENVISAT-1 衛 星 デ ー タ の 性 能 仕 様
ENVISAT-1/ASAR(Advanced Synthetic Aperture Radar)の デ ー タ 諸 元 は 、 表 ４ に 示 す と お り で あ る 。イ メ ー ジ・モ ー ド で は 、空 間 分 解 能 30m で 比 較 的 細 長 い 帯 状 の 領 域 (約 485km の 視 野 領 域 の 中 の 100km)か ら 観 測 デ ー タ を 収 集 す る 。ス キ ャ ン サ ー・モ ー ド で は 、さ ら に 広 い 帯 状 の 領 域 モ ー ド (約 400km)で 、空 間 分 解 能 150m で 画 像 の 取 得 が 行 わ れ る 。 偏 波 モ ー ド で は 、 同 じ シ ー ン の VV/HH、 HH/HV、 及 び VV/VH 偏 波 に お け る 画 像 の 取 得 が 行 わ れ る 。本 学 で は 、以 上 の ３ つ の モ ー ド で の 直 接 受 信 処 理 を 行 っ て い る 。こ の 他 に は 、ウ エ イ ブ モ ー ド で 、海 洋 表 面 波 か ら の レ ー ダ ー 後 方 散 乱 に お け る 変 化 の 測 定 や グ ロ ー バ ル モ ー ド で 、 広 い 帯 状 の 領 域 (約 400km)を 空 間 分 解 能 1km で 画 像 取 得 が 可 能 で あ る 。
表 ２ EROS-A1 satellite performance
Altitude 480 km ± 10 km Inclination 97.3° ± 0.04°
Local time of descending node 10:30 a.m. ± 15 min Revisit of any point above the
earth within a 15° cone
Within 7 days Revisit period within ± 40°
latitude 30°cone 45°cone
2 to 7 days
2 days
表 ３ EROS-A1 satellite tasking
Scanning Pushbroom（scanning speed of 750 lines/sec
max）
Image sunlight conditions
Sun-over-horizon angle More than 20°
Sensor type CCD
Spectral band 0.5 to 0.9μ Sampling depth of
images
12 bits Sampling depth of
transmitted
11 bits Signal to noise ratio <2/2,048 gray levels
after quantization Ground sampling
distance
1.8m at nadir from 480 km
Swath width At least 12.5 km at nadir from 480 km
(出 典 ： European Space Agency)
２ ． ４ 低 分 解 能 衛 星 デ ー タ の 性 能 仕 様
以 上 に 加 え て 、本 学 で は 表 ５ に 示 す 低 分 解 能 の 衛 星 デ ー タ の 受 信 処 理 も 行 っ て い る 。こ れ に よ り 、局 所 規 模 か ら 広 域 規 模 に 至 る 多 段 階 的 な 衛 星 リ モ ー ト セ ン シ ン グ デ ー タ セ ッ ト の 構 築 を 定 常 的 に 実 施 し て い る 。

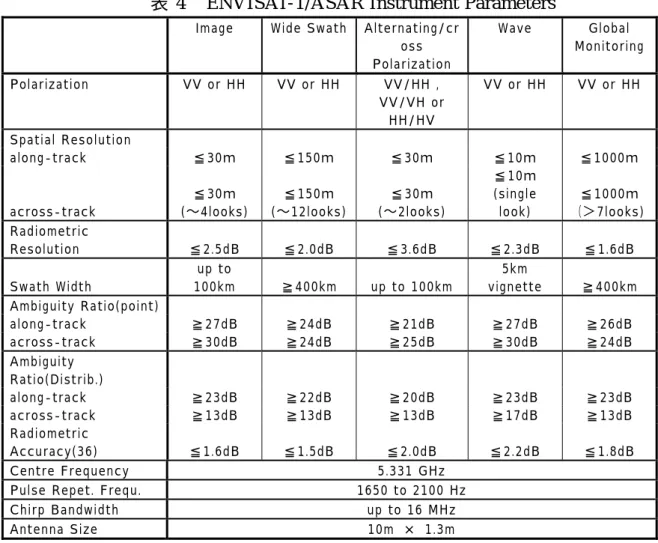

表 4 ENVISAT-1/ASAR Instrument Parameters
Image Wide Swath Alternating/cr
oss Polarization
Wave Global Monitoring Polarization VV or HH VV or HH VV/HH ,
VV/VH or HH/HV
VV or HH VV or HH
Spatial Resolution
along-track ≦30ｍ ≦150ｍ ≦30ｍ ≦10ｍ ≦1000ｍ
across-track
≦30ｍ (〜4looks)
≦150ｍ (〜12looks)
≦30ｍ (〜2looks)
≦10ｍ (single look)
≦1000ｍ
（＞7looks) Radiometric
Resolution ≦2.5dB ≦2.0dB ≦3.6dB ≦2.3dB ≦1.6dB
Swath Width
up to
100km ≧400km up to 100km
5km
vignette ≧400km
Ambiguity Ratio(point)
along-track ≧27dB ≧24dB ≧21dB ≧27dB ≧26dB
across-track ≧30dB ≧24dB ≧25dB ≧30dB ≧24dB
Ambiguity
Ratio(Distrib.)
along-track ≧23dB ≧22dB ≧20dB ≧23dB ≧23dB
across-track ≧13dB ≧13dB ≧13dB ≧17dB ≧13dB
Radiometric
Accuracy(36) ≦1.6dB ≦1.5dB ≦2.0dB ≦2.2dB ≦1.8dB
Centre Frequency 5.331 GHz
Pulse Repet. Frequ. 1650 to 2100 Hz
Chirp Bandwidth up to 16 MHz
Antenna Size 10m × 1.3m
表 ５ 低 分 解 能 衛 星 データの諸 元
衛 星 /センサ 空 間 分 解 能
(m)
観 測 幅 (km)
バンド数 波 長 帯 (μm) 回 帰 日 数 (日 )
量 子 化 ビ ッ ト 数 (bits)
NOAA-17/AVHRR 1100 2800 6 0.58-12.5 1-2 8, 10
TERRA/MODIS 250, 500, 1000
2330 36 0.405-14.385 1-2 12
AQUA/MODIS
250, 500,
1000 2330 36 0.405-14.385 1-2 12
３ ． 多 段 階 衛 星 リ モ ー ト セ ン シ ン グ
広 島 工 業 大 学 で は 、光 学 セ ン サ 搭 載 衛 星 の EROS-A1/NA-30、LANDSAT-7/ETM+及 び マ イ ク ロ 波 セ ン サ 搭 載 衛 星 の ENVISAT-1/ASAR デ ー タ の 直 接 受 信 処 理 を 行 っ て い る 。本 研 究 で は 、こ れ ら の 衛 星 画 像 を 用 い て 、航 空 写 真 及 び 地 上 で の 電 子 平 板 測 量 の デ ー タ と の 統 合 処 理 を 試 み た 。こ れ に 基 づ く 多 段 階 的 な デ ジ タ ル マ ッ ピ ン グ を 提 案 し 、 そ の 適 用 事 例 に つ い て 報 告 す る 。

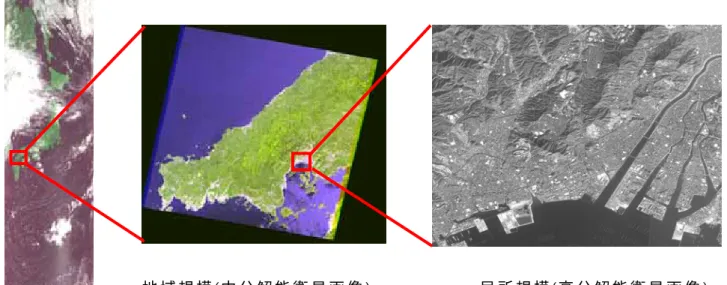

多 段 階 衛 星 リ モ ー ト セ ン シ ン グ で は 、そ れ ぞ れ の 衛 星 が 持 つ 分 解 能 の 特 性 を 利 用 し 、デ ー タ セ ッ ト を 構 築 す る 。空 間 的 、ス ペ ク ト ル 的 、時 間 的 、放 射 量 的 分 解 能 の 異 な る 複 数 の 衛 星 デ ー タ か ら 、多 段 階 的 な 衛 星 画 像 デ ー タ セ ッ ト の 構 築 が 可 能 で あ る (図 ２ )。
３ ． 1 対 象 地 域 及 び 使 用 デ ー タ
本 研 究 で は 、広 島 市 及 び そ の 周 辺 を 対 象 と し て 、表 ６ に 示 す 衛 星 画 像 デ ー タ を 使 用 し た 。 ま た 、 1999 年 7 月 8 日 に 撮 影 し た 広 島 工 業 大 学 周 辺 に お け る オ ル ソ 補 正 処 理 さ れ た 航 空 写 真 画 像 及 び 学 内 で 行 っ た 電 子 平 板 測 量 デ ー タ を 使 用 し た 。 LANDSAT-7/ETM+画 像 に つ い て は 、数 値 地 図 25000 を 基 準 画 像 と し て 、地 上 基 準 点 を 用 い た 幾 何 補 正 を 行 っ た 。 こ の 場 合 、 リ サ ン プ リ ン グ の サ イ ズ を 30m と し た 。 EROS-A1/NA-30 画 像 に つ い て は 、 ス テ レ オ ペ ア 画 像 か ら オ ル ソ 補 正 を 行 っ た 。 ENVISAT-1/ASAR 画 像 に つ い て は 、 デ ィ セ ン デ ィ ン グ 及 び ア セ ン デ ィ ン グ で 観 測 さ れ た 画 像 と 数 値 地 図 50m メ ッ シ ュ 標 高 を 使 用 し 、フ ォ ア シ ョ ー ト ニ ン グ の 補 正 を 行 っ た 。
地 域 規 模
(中 分 解 能 衛 星 画 像) 局 所 規 模(高 分 解 能 衛 星 画 像) ©2002 ISI licensed by HEEIC図 ２ 多 段 階 衛 星 リ モ ー ト セ ン シ ン グ デ ー タ セ ッ ト の 概 念
３ ． ２ オ ル ソ 補 正 処 理
オ ル ソ 補 正 は 、多 項 式 変 換 だ け で は 除 去 で き な い 地 形 の 影 響 に よ る 歪 み な ど を 補 正 す る た め に 、 DEM（ Digital Elevation Model） を 使 用 し て 、 正 射 投 影 変 換 す る こ と を 目 的 と し て い る 。 本 研 究 で は 、 EROS-A1 衛 星 画 像 に つ い て 、 1 時 期 2 枚 の ス テ レ オ ペ ア 画 像 か ら DEM を 生 成 す る こ と に よ り 、オ ル ソ 補 正 を 行 い 、正 射 投 影 画 像 を 生 成 し た 。こ の 場 合 、リ サ ン プ リ ン グ の サ イ ズ を 2.1m と し た 。ENVISAT-1 衛 星 画 像 に つ い て は 、幾 何 補 正 済 み の LANDSAT-7/ETM+画 像 と の 標 定 処 理 を 行 い 、 国 土 地 理 院 刊 行 の 数 値 地 図 50m メ ッ シ ュ 標 高 を 用 い て 、フ ォ ア シ ョ ー ト ニ ン グ 補 正 を 行 っ た 。 こ の 場 合 、 リ サ ン プ リ ン グ の サ イ ズ を 15m と し た 。
３ ． ３ パ ン シ ャ ー プ ン 処 理
LANDSAT-7/ETM+デ ー タ 及 び EROS-A1/NA-30 デ ー タ を 用 い て 、パ ン シ ャ ー プ ン 処 理（ ス ペ ク ト ル 情 報 を 残 し た ま ま 、低 い 空 間 解 像 度 の デ ー タ を 高 い 空 間 解 像 度 の デ ー タ へ リ サ ン プ リ ン グ す る 処 理 ）画 像 を 生 成 し た 。パ ン シ ャ ー プ ン 画 像 生 成 の た め の 手 順 と し て は 、 ま ず 中 分 解 能 で マ ル チ バ ン ド 画 像 で あ る ETM+に 対 し て 、 数 値 地 図 を 基 準 画 像 と し て 精 密 な 幾 何 補 正 を 行 っ た 。 次 に 、 幾 何 補 正 し た ETM+
の マ ル チ ス ペ ク ト ル 画 像 に 対 し て 、 15m に リ サ ン プ リ ン グ 処 理 し た ENVISAT-1/ASAR 画 像 デ ー タ と 2.1m に リ サ ン プ リ ン グ 処 理 し た EROS-A1/NA-30 画 像 デ ー タ を そ れ ぞ れ 、 RGB-HSI 変 換 に よ り H（ Hue）、 S（ Saturation） に ETM+
デ ー タ 、 I（ Intensity） に ASAR 及 び NA-30 デ ー タ を 割 り 当 て た レ ゾ リ ュ ー シ ョ ン ・ マ ー ジ 処 理 に よ り パ ン シ ャ ー プ ン 画 像 を 生 成 し た 。
３ ． ４ 光 学 ・ マ イ ク ロ 波 デ ー タ の 合 成 処 理
光 学 及 び マ イ ク ロ 波 デ ー タ の 合 成 処 理 の た め に 、 LANDSAT-7/ETM+ 画 像 と ENVISAT-1/ASAR 画 像 と の 間 で 標 定 処 理 を 行 い 、空 間 分 解 能 が ASAR 画 像 と 同 じ に な る よ う に リ サ ン プ リ ン グ 処 理 を 行 っ た 。 こ こ で は 、 広 島 市 周 辺 を 対 象 と し て 、
Satellite Sensor Date
Landsat-7 ETM+ ch:1,2,3,4,5,7
(30m) 2003/04/10 EROS-A1 NA-30 pan:1 (1.8m) 2001/05/26 2005/01/28 ENVISAT-1 ASAR pan:1 (30m)
2005/02/01
表 ６ 使 用 衛 星 デ ー タ
デ ィ セ ン デ ィ ン グ 及 び ア セ ン デ ィ ン グ で 撮 像 さ れ た 2 時 期 の ENVISAT-1/ASAR の フ ォ ア シ ョ ー ト ニ ン グ 補 正 画 像 に 合 わ せ 、ピ ク セ ル サ イ ズ 15m に リ サ ン プ リ ン グ 処 理 を 行 っ た 。 こ れ ら を レ イ ヤ ー 構 造 化 し て 、 R に ASAR、 G に ETM+ Band5、 B に ETM+ Band1 を 割 り 当 て て カ ラ ー 合 成 画 像 を 生 成 し た 。 赤 色 が 強 く な る ほ ど 地 表 面 の 起 伏 が 激 し い 場 所 で あ り 、 市 街 地 の 中 高 層 建 築 物 の 分 布 を 反 映 し て い る 。
３ ． ５ 精 密 マ ッ ピ ン グ 画 像 の 生 成
高 空 間 分 解 能 を 有 す る マ ル チ ス ペ ク ト ル 画 像 の 生 成 を 目 的 に 高 空 間 分 解 能 の EROS-A1/NA-30デ ー タ と LANDSAT-7/ETM+デ ー タ の 観 測 及 び 受 信 処 理 を 行 っ た 。 取 得 さ れ た 両 画 像 か ら 解 像 度 融 合 処 理 に よ り パ ン シ ャ ー プ ン 画 像 を 作 成 し た ( 図 ３ )。 高 空 間 分 解 能 及 び マ ル チ ス ペ ク ト ル 分 解 能 特 性 を 生 か し た 衛 星 画 像 に よ る 統 合 処 理 か ら 精 密 マ ッ ピ ン グ 画 像 の 生 成 が 期 待 で き る 。
LANDSAT-7/ETM+
2003年4
月
10日(広 島 市
)図 ３ 衛 星 画 像 統 合 処 理
EROS-A1 HS L1B 2003年10月2
日
©2003 ISI licensed by HEEIC
パ ン シ ャ ー プ ン 画 像
３ ． ６ 多 段 階 リ モ ー ト セ ン シ ン グ に よ る デ ジ タ ル マ ッ ピ ン グ
GPS と CAD を 用 い た 精 密 デ ジ タ ル マ ッ ピ ン グ に つ い て の 検 討 も 行 っ た 。こ こ で は 、GPS 測 量 に よ る 基 線 解 析・ 点 検 計 算・ 三 次 元 網 平 均 計 算 か ら 平 面 直 角 座 標 値 及 び 標 高 値 を 算 定 し た 。こ れ ら を 、ト ー タ ル ス テ ー シ ョ ン と CAD に よ る 電 子 平 板 測 量 の た め の 基 準 点 と し 、二 次 元 及 び 三 次 元 CAD デ ー タ を 作 成 し た 。さ ら に 、CAD デ ー タ と オ ル ソ 補 正 さ れ た 航 空 写 真 と の 合 成 処 理 に よ り 精 密 デ ジ タ ル マ ッ ピ ン グ を 行 っ た 。電 子 平 板 測 量 で 使 用 す る 基 準 点 に つ い て は 、ト ー タ ル ス テ ー シ ョ ン を 用 い て 精 度 検 証 を 行 っ た 。 こ こ で は 、 水 平 距 離 １ cm 未 満 を 許 容 範 囲 と し た 。 ま た 、国 土 地 理 院 か ら 公 表 さ れ て い る 電 子 基 準 点 の 成 果 値 を 用 い て 、電 子 平 板 測 量 で の 基 準 点（ 103 点 ）を 算 定 し た 。こ こ で の 水 平 距 離 誤 差 の 最 小 値 は 0m、最 大 値 は 0.009m、平 均 値 は 0.005m で あ っ た 。広 島 工 業 大 学 及 び そ の 周 辺 の 航 空 写 真 を オ ル ソ 補 正 し た 画 像 を 使 用 し て 、測 量 CAD デ ー タ と の 合 成 処 理 を 行 っ た 。オ ル ソ 補 正 航 空 写 真 の 1 画 素 は 、 地 上 距 離 に し て 0.499m で あ り 、 標 定 残 差 は 1 画 素 以 内 で あ っ た 。こ れ に 上 述 の パ ン シ ャ ー プ ン 画 像 を 基 図 と し て 多 段 階 的 に 標 定 及 び 合 成 処 理 し て 、 デ ジ タ ル マ ッ ピ ン グ 画 像 を 生 成 し た （ 図 ４ 、 ５ 、 ６ ）。
本 研 究 で は 、 LANDSAT-7/ETM、 EROS-A1/NA-30、 ENVISAT-1/ASAR の 衛 星 画 像 を 用 い て パ ン シ ャ ー プ ン 処 理 、合 成 処 理 に よ る 衛 星 画 像 の 再 編 集・生 成 を 行 い 、そ れ ぞ れ の 衛 星 デ ー タ の 特 性 を 生 か し た 画 像 の 生 成 及 び 判 読 に つ い て 実 証 し た 。ま た 、オ ル ソ 補 正 航 空 写 真 や 測 量 CAD デ ー タ と 衛 星 画 像 を 標 定・合 成 処 理 す る こ と に よ っ て 、地 上 測 量・航 空 写 真・衛 星 画 像 を 用 い た 多 段 階 リ モ ー ト セ ン シ ン グ に よ る デ ジ タ ル マ ッ ピ ン グ を 提 案 し 、そ の 適 用 事 例 に つ い て 実 証 す る こ と が で き た 。
図 ４ パ ン シ ャ ー プ ン 衛 星 画 像
（
EROS-A1/NA-30、
LANDSAT-7/ETM+）図 ５ 光 学 ・ マ イ ク ロ 波 デ ー タ 合 成 衛 星 画 像
（
ENVISAT-1/ASAR、LANDSAT-7/ETM+）
図 ６ 多 段 階 リ モ ー ト セ ン シ ン グ に よ る デ ジ タ ル マ ッ ピ ン グ 画 像
（ パ ン シ ャ ー プ ン 衛 星 画 像 、 オ ル ソ 補 正 航 空 写 真 、 測 量
CAD）４ ． 環 境 モ ニ タ リ ン グ
多 段 階 衛 星 画 像 デ ー タ セ ッ ト の 応 用 事 例 と し て 、2003 年 3 月 22 日 に 北 海 道 地 域 を 観 測 し た TERRA/ MODIS デ ー タ を 使 用 し 、 正 規 化 差 雪 指 標 画 像 (NDSI:
Normalized Difference Snow Index)を 作 成 し た (図 ７ )。MODIS デ ー タ に よ る NDSI は 、 下 式 に 示 す よ う に バ ン ド 4 と バ ン ド 6 に よ る 比 演 算 か ら 算 出 さ れ る (Hall, Riggs, & Salomonson, 1995)。
NDSI=(band 4 ‒ band 6)/(band 4 + band 6)
MODIS デ ー タ か ら は 、 2,330km 観 測 幅 で の 広 域 的 観 測 に 基 づ き デ ー タ セ ッ ト 構 築 が で き る 。こ の 時 期 は 、サ ハ リ ン か ら 北 海 道 に か け て 流 氷 の 接 岸 や 陸 域 で の 積 雪 が み ら れ る 。MODIS 雪 指 標 画 像 で は 、NDSI の 値 が 0.6 以 上 の 部 分 が 積 雪 及 び 流 氷 と し て １ 画 素 500m サ イ ズ で 抽 出 さ れ て い る 。 こ の 指 標 画 像 上 で は 、 積 雪 、 流 氷 が 雲 と は 明 瞭 に 区 別 さ れ て い る 。
さ ら に 、 図 ８ に 示 す よ う に 2005 年 2 月 21 日 観 測 の ENVISAT-1/ASAR デ ー タ を 使 用 し 、流 氷 検 出 画 像 を 作 成 し た 。こ れ に よ り 、同 一 地 点 に お け る 広 域 規 模 か ら 局 所 規 模 ま で の 雪 氷 状 態 を 的 確 に 把 握 す る こ と が 可 能 で あ る 。
こ の よ う に 、多 段 階 的 な 衛 星 画 像 デ ー タ セ ッ ト を 構 築 す る こ と に よ り 、広 域 ・ 地 域 規 模 か ら 局 所 規 模 で の 環 境 モ ニ タ リ ン グ が 可 能 で あ る 。ま た 、光 学 セ ン サ で は 雲 や 大 気 の 状 態 に よ り 情 報 抽 出 の 精 度 が 制 約 さ れ る た め 、所 定 の 期 間 で の 観 測 デ ー タ の 組 み 合 わ せ や 合 成 開 口 レ ー ダ デ ー タ と の 併 用 が 有 効 で あ る 。
TERRA/MODIS 正 規 化 差 雪 指 標 画 像 2003
年
3月
22日 北 海 道
図 ７ 正 規 化 差 雪 指 標 画 像 デ ー タ セ ッ ト
N
D
S
I +1
-1
４ ． １ 環 境 変 化 検 出
時 系 列 衛 星 デ ー タ セ ッ ト を 用 い て 、 広 域 ・ 地 域 規 模 か ら 局 所 規 模 に い た る 環 境 ・ 災 害 に 関 す る 変 化 検 出 に つ い て 、 以 下 の 適 用 事 例 に つ い て 試 み た 。
衛 星 リ モ ー ト セ ン シ ン グ の 利 用 分 野 と し て 、変 化 検 出 に つ い て の 検 討 を 次 の 内 容 で 行 っ た 。 １ ） 植 生 変 化 検 出 ： 森 林 及 び 農 耕 地 を 対 象 と し た 植 生 指 標 の 算 出 と そ の 時 系 列 的 変 化 検 出 、 ２ ） 海 岸 線 変 化 検 出 ： 侵 食 ・ 堆 砂 に 伴 う 変 化 検 出 、 ３ ） 土 地 被 覆 変 化 検 出 ： 人 間 活 動 に 伴 う 土 地 被 覆 /利 用 の 変 化 検 出 、 ４ ） 農 作 物 生 育 変 化 検 出 ： 農 作 物 の 生 育 に 伴 う 変 化 検 出 。 本 研 究 で は 、 こ れ ら の 変 化 検 出 に 際 し て 、 利 用 す る 衛 星 リ モ ー ト セ ン シ ン グ デ ー タ の 特 性 （ 空 間 分 解 能 、 ス ペ ク ト ル 分 解 能 、 時 間 分 解 能 、 放 射 量 分 解 能 ） を 考 慮 し た 定 性 的 か つ 定 量 的 な 変 化 検 出 手 法 に つ い て 検 討 を 行 っ た 。
本 研 究 で は 、表 ７ に 示 す 低・中・高 分 解 能 分 解 の 複 数 の 衛 星 デ ー タ か ら 時 系 列 衛 星 デ ー タ セ ッ ト を 構 築 し て 、 変 化 検 出 を 行 っ た 。
図 ８ ENVISAT-1/ASAR IS2 V/V 画 像
©ESA 2005, reproduced by Hiroshima Institute of Technology under license from Eurimage
2005
年
2月
21日
00：45：56(UTC)北 海 道 浜 頓 別 町
表 ７ 使 用 衛 星 デ ー タ
４ ． ２ 植 生 変 化 検 出
図 ９ に 示 す よ う に 、 TERRA/MODIS、 AQUA/ MODIS デ ー タ に つ い て 、 そ れ ぞ れ 季 節 ご と の 4 時 期 の デ ー タ を 用 い て 、西 日 本 地 域 を 対 象 と し た 正 規 化 差 植 生 指 標 画 像 を 生 成 し 、時 系 列 デ ー タ セ ッ ト を 構 築 し た 。TERRA/MODIS で は 夏 か ら 秋 の 植 生 指 標 の 値 が 高 く な っ て お り 、冬 か ら 春 の 値 が 低 く な っ て い る 。夏 に お い て は 、山 間 部 の み で な く 田 畑 の 農 作 物 が 生 育 し て い る た め 、都 市 部 を 除 く 陸 域 の 植 生 指 標 の 値 が 全 体 的 に 高 く な っ て い る こ と が わ か る 。さ ら に 、時 系 列 で の 正 規 化 差 植 生 指 標 画 像 デ ー タ セ ッ ト を 構 築 す る こ と に よ り 、西 日 本 地 域 に お け る 季 節 ご と の 植 生 の 分 布 状 況 の 変 化 を 的 確 に 把 握 す る こ と が 可 能 で あ る 。
衛 星 /セ ン サ 空 間 分 解 能 (m)
観 測 幅 (km)
バ ン ド 数
波 長 帯 (μ m)
回 帰 日 数 (日 )
量 子 化 ビ ッ ト 数 (bits) TERRA/MODIS 250,500,1000 2330 36 0.405-14.385 1-2 12 AQUA/MODIS 250,500,1000 2330 36 0.405-14.385 1-2 12 LANDSAT-7/ETM+ 15, 30,
60 183 8 0.450-2.350 16 8 SPOT-4/HRVIR-X 20 6 0 , 1 2
0 4 0.50-1.75 26 8 SPOT-5/HRG-X 10, 20 6 0 , 1 2
0 4 0.50-1.75 26 8
IKONOS 0.82, 3.3 11.3 5 0.45-0.90 11 11
４ ． ３ 海 岸 線 変 化 検 出
海 岸 線 の 変 化 を 把 握 す る こ と は 、侵 食・堆 砂 の 原 因 究 明 、将 来 の 変 化 予 測 等 に お い て 重 要 で あ る 。2003 年 4 月 10 日 、2000 年 5 月 3 日 観 測 の LANDSAT-7 画 像 デ ー タ を 使 用 し 、 画 像 間 標 定 処 理 を 行 い 、 海 岸 線 変 化 検 出 を 行 っ た (図 １ ０ (a))。
対 象 地 域 で あ る 島 根 県 大 田 市 の 西 部 に あ る 静 間 町 、五 十 猛 町 に は 和 江 港 、自 然 海 岸 で あ る 逢 浜 海 岸 が 広 が っ て い る 。図 中 の 赤 色 部 は 、海 岸 線 の 拡 大 も し く は 干 満 の 差 に よ る 変 化 域 で あ る 。 一 方 、 人 工 海 岸 で あ る 大 阪 湾 を 対 象 と し て 2000 年 5 月 5 日 、 2003 年 1 月 6 日 観 測 の LANDSAT-7 画 像 デ ー タ を 使 用 し 、 同 様 に 海 岸 線 変 化 検 出 を 行 っ た (図 １ ０ (b))。 図 中 の 赤 色 部 は 、 埋 め 立 て に よ る 造 成 が 行 わ れ た 地 域 で あ る 。以 上 の よ う に 、複 数 時 期 の 衛 星 デ ー タ か ら 自 然 海 岸 及 び 人 工 海 岸 に お け る 変 化 域 の 検 出 が 可 能 で あ る 。
-1 +1
2003年 8月 23日 2003年 9月 5日
2004年 2月 20日 2004年 4月 21日
図 ９ 植 生 指 標 時 系 列 データセット(TERRA)
(b)大 阪 湾 及 び そ の 周 辺
図 １ ０ 海 岸 線 変 化 検 出 画 像
(a)逢 浜 海 岸 及 び そ の 周 辺
４ ． ４ 土 地 被 覆 変 化 検 出
図 １ １ に 示 す よ う に 、 1972 年 10 月 8 日 観 測 の LANDSAT-1 /MSS、 1980 年 2 月 29 日 観 測 の LANDSAT-3/MSS、 2003 年 4 月 10 日 観 測 の LANDSAT-7/ETM+の LANDSAT 衛 星 時 系 列 デ ー タ を 使 用 し て 、2003 年 の 画 像 を 基 準 と し た 画 像 間 標 定 処 理 を 行 い 、広 島 都 市 圏 規 模 で の 土 地 被 覆 変 化 検 出 画 像 の 作 成 を 行 っ た 。こ の 画 像 か ら 、沿 岸 部 の 埋 立 地 (赤 色 部 )や 内 陸 部 の 宅 地 開 発 (橙 色 部 )な ど の 土 地 被 覆 変 化 を 的 確 に 判 読 す る こ と が 可 能 で あ る 。陸 域 で の 土 地 被 覆 変 化 で は 、森 林 伐 採 に よ る 宅 地 開 発 が 主 で あ る が 、場 所 に よ っ て は 季 節 変 化 に よ る 植 生 変 化 も 検 出 さ れ て い る こ と を 考 慮 に い れ る 必 要 が あ る 。水 域 に お け る 土 地 被 覆 変 化 で は 、海 岸 線 の 埋 立 や 河 川 の 護 岸 整 備 に よ る 変 化 が 検 出 さ れ て い る 。画 像 か ら 、埋 立 地 (赤 色 部 ) や 宅 地 開 発 (橙 色 部 )な ど の 土 地 被 覆 変 化 を 視 覚 的 に 判 読 す る こ と が 可 能 で あ る 。 本 研 究 で は 、 20〜 30 年 間 で の 地 方 都 市 圏 規 模 の 土 地 被 覆 変 化 を 検 出 す る こ と に よ り 、衛 星 デ ー タ か ら 定 期 的 に 土 地 被 覆 変 化 検 出 を 定 量 化 す る こ と が 可 能 で あ る こ と を 実 証 し た 。こ れ に よ り 、衛 星 デ ー タ を 用 い た 国 土 調 査 に お け る 土 地 情 報 デ ー タ ベ ー ス 構 築 に 活 用 す る こ と が で き る と 考 え ら れ る 。
R： ETM+ BAND 7,2003 年 4 月 10 日 G： MSS BAND 7,1972 年 10 月 8 日 B： MSS BAND 4,1972 年 10 月 8 日
図 １ １ 土 地 被 覆 変 化 検 出 画 像
４ ． ５ 農 作 物 生 育 変 化 検 出
水 稲 は 日 本 の 基 幹 作 物 で あ り 、そ の 生 育 状 況 を モ ニ タ リ ン グ す る こ と は 食 料 管 理 の 上 で 重 要 で あ る 。 し か し 、 LANDSAT/TM な ど の 光 学 セ ン サ は 天 候 に 左 右 さ れ る た め 、水 稲 の 観 測 に 必 要 な 時 期 の デ ー タ を 毎 年 定 期 的 に 取 得 す る こ と は 非 常 に 困 難 で あ る 。 そ こ で 、 マ イ ク ロ 波 セ ン サ ASAR を 搭 載 し た ENVISAT-1 衛 星 に よ る 水 稲 の モ ニ タ リ ン グ を 行 っ た 。
使 用 し た デ ー タ は 広 島 工 業 大 学 で 直 接 受 信 し た ENVISAT-1/ASAR の 偏 波 モ ー ド VV/VH で 観 測 し た 2005 年 6 月 4 日 か ら 2005 年 8 月 29 日 ま で の 17 シ ー ン で あ る 。 解 析 対 象 地 域 は 広 島 県 東 広 島 市 と 愛 媛 県 松 前 町 (図 １ ２ )で あ り 、 ASAR 観 測 に 合 わ せ て 稲 高 、 茎 径 な ど の 現 地 調 査 も 合 わ せ て 行 っ た 。
水 稲 の 田 植 え か ら 刈 り 取 り 時 期 ま で の ASAR デ ー タ か ら 5x5 画 素 を 平 均 し て 後 方 散 乱 係 数 (σ
0)の 変 化 を 抽 出 し た 。 そ の 結 果 を 図 １ ３ 、 １ ４ に 示 す 。 ま た 現 地 で 計 測 し た 稲 高 の 平 均 値 を 図 １ ５ に 示 す 。
田 植 え 後 の 6 月 4 日 に は す で に 田 植 え が 行 わ れ て い る が 、水 面 が 良 く 見 え る 状 態 で あ り 稲 の 影 響 は 少 な く 、 主 に 水 面 か ら の 鏡 面 反 射 に よ り σ
0は 低 い (東 広 島 市 ： V/V -16.2dB V/H -18.1dB、 松 前 町 ： V/V -12.8dB V/H -16.8dB)。 そ の 後 、 水 稲 の 生 長 に よ り σ
0が 増 加 し て お り 最 大 で 東 広 島 市：V/V -3.8dB V/H -10.8dB、
松 前 町 ： V/V -6.2dB V/H -9.4dB で あ る 。
図 １ ６ に 示 し た ASAR 画 像 は 田 植 え 初 期 の 6 月 4 日 、稲 が 実 っ た 8 月 13 日 と そ れ ら の 合 成 画 像 で あ る 。合 成 画 像 上 で 赤 く 表 示 さ れ て 部 分 は 水 稲 の 生 長 に よ り 後 方 散 乱 が 増 加 し た 箇 所 で あ る 。
ASAR の V/V 偏 波 で は 7 月 初 旬 頃 か ら σ
0の 増 加 傾 向 が 緩 や か に な り 東 広 島 市 で は 8 月 末 か ら 逆 に 低 下 傾 向 に な っ て い る 。 一 方 、 V/H 偏 波 で は V/V 偏 波 の σ
0が あ ま り 増 加 し な く な る 7 月 以 降 も 増 加 を 続 け て い る 。こ れ は 、V/V 偏 波 で は 水 稲 か ら の σ
0が -4〜 -6dB で 飽 和 し て い る の に 対 し て 、 V/H 偏 波 で は 収 穫 期 に お い て も σ
0が -10dB 程 度 で あ り 飽 和 レ ベ ル に ま で 達 し て い な い も の と 考 え ら れ る 。
水 田 に お け る 田 植 え 期 か ら 収 穫 期 ま で の 後 方 散 乱 係 数 の 変 化 を 定 量 的 に 解 析 し た 結 果 、 ENVISAT-1/ASAR の 偏 波 モ ー ド VV/VH に よ る 定 期 的 な 観 測 が 水 稲 の 生 育 モ ニ タ リ ン グ に 有 効 で あ る と 考 え ら れ る 。
図 １ ２ モ ニ タ リ ン グ 対 象 地 域
広 島 県 東 広 島 市
愛 媛 県 松 前 町
ENVISAT-1/ASAR
©ESA2004, reproduced by Hiroshima Institute of Technology under license from Eurimage
図 1３ 水 稲 の 後 方 散 乱 係 数 変 化 (東 広 島 市 )
-20 -18 -16 -14 -12 -10 -8 -6 -4 -2 0
2005/5/28 2005/6/11 2005/6/25 2005/7/9 2005/7/23 2005/8/6 2005/8/20 2005/9/3 日付
後方散乱係数(dB)
V/V V/H 多項式 (V/V) 多項式 (V/H)
-20 -18 -16 -14 -12 -10 -8 -6 -4 -2 0
2005/5/28 2005/6/11 2005/6/25 2005/7/9 2005/7/23 2005/8/6 2005/8/20 2005/9/3 日付
後方散乱係数(dB)
V/V V/H 多項式 (V/V) 多項式 (V/H)
図 1４ 水 稲 の 後 方 散 乱 係 数 変 化 (松 前 町 )
図 1５ 稲 の 高 さ
0 20 40 60 80 100 120
5月28日 6月11日 6月25日 7月9日 7月23日 8月6日 8月20日 9月3日
日付 稲
高 ( c m )
東広島市 松前町 多項式 (東広島市) 多項式 (松前町)
ENVISAT-1/ASAR IS5 V/V (2005 年 6 月 4 日 ) 東 広 島 市
ENVISAT-1/ASAR IS5 V/V (2005 年 8 月 13 日 ) 東 広 島 市
ENVISAT-1/ASAR IS5 V/V (2005 年 6 月 4 日 ) 松 前 町
ENVISAT-1/ASAR IS5 V/V (2005 年 8 月 13 日 ) 松 前 町
図 1６ 水 稲 生 育 モ ニ タ リ ン グ 画 像
ENVISAT-1/ASAR
©ESA2004, reproduced by Hiroshima Institute of Technology under license from Eurimage
ENVISAT-1/ASAR IS5 V/V
2005 年 6 月 4 日 、 2005 年 8 月 13 日 合 成 画 像 東 広 島 市
ENVISAT-1/ASAR IS5 V/V
2005 年 6 月 4 日 、 2005 年 8 月 13 日
合 成 画 像 松 前 町
５ ． 災 害 モ ニ タ リ ン グ ５ ． １ 河 川 閉 塞 地 の 検 出
一 般 的 に 、災 害 発 生 後 、対 象 地 域 付 近 は 天 候 が 悪 く 、光 学 衛 星 に よ る 観 測 が 非 常 に 難 し い 状 態 に あ る 。 マ イ ク ロ 波 セ ン サ ASAR を 搭 載 し た ENVISAT-1 衛 星 及 び EROS-A1 衛 星 の 観 測 要 求 に よ っ て 、新 潟 県 中 越 地 震 (2004 年 10 月 23 日 )に よ る 被 災 地 の 観 測 と 画 像 生 成 を 行 っ た (図 １ ７ (a))。 地 震 発 生 後 、 そ れ ぞ れ の 衛 星 観 測 の 」 要 求 を 行 っ た 。 ENVISAT-1/ASAR は 回 帰 日 数 と 観 測 モ ー ド の 調 整 の 結 果 、 最 短 で の 観 測 と 受 信 処 理 が 行 わ れ た 。EROS-A1/NA-30 は 、雲 に よ る 影 響 の 結 果 、そ の 観 測 と 受 信 処 理 が 行 わ れ た 。 図 １ ７ (b)は 、 新 潟 県 山 古 志 村 で 発 生 し た 河 川 閉 塞 地 区 の 検 出（ 赤 ○ 部 分 ）を そ れ ぞ れ の 衛 星 画 像 か ら 行 っ た も の で あ る 。衛 星 観 測 要 求 に 基 づ く 受 信 処 理 及 び 画 像 生 成 に よ る 被 災 地 検 出 の 可 能 性 を 示 し た も の で あ る 。
ENVISAT-1/ASAR IS2 V/V (2004 年 11 月 11 日 )
©ESA2004, reproduced by Hiroshima Institute of
Technology under license from Eurimage
EROS-A1/NA-30 (2004 年 12 月 7 日 )
©2004 ISI licensed by HEEIC
図 １ ７ 河 川 閉 塞 被 災 地 検 出 画 像 (新 潟 県 山 古 志 村 )
(a) (b)
５ ． ２ 被 災 地 の 検 出
2004 年 12 月 26 日 に 発 生 し た イ ン ド ネ シ ア ・ ス マ ト ラ 島 沖 地 震 に よ る 被 災 地 の 検 出 を 試 み た 。 SPOT-4、 SPOT-5、 IKONOS に よ っ て 観 測 さ れ た タ イ ・ カ オ ラ ッ ク 、イ ン ド ネ シ ア・バ ン ダ ア チ ェ 、イ ン ド 領 ニ コ バ ル 諸 島 カ チ ャ ル 島 と 対 象 と し て 地 震 発 生 前 後 の デ ー タ を 用 い て 、そ れ ぞ れ 画 像 間 標 定 処 理 を 行 い 、被 災 地 の 検 出 を 行 っ た 。被 災 地 が 海 岸 線 か ら 1km 以 上 に 渡 っ て お り 、海 岸 の 消 滅 、低 地 の 水 没 な ど 、 地 震 ･津 波 に よ る 被 害 は 非 常 に 大 き い も の で あ る こ と が わ か る 。 衛 星 リ モ ー ト セ ン シ ン デ ー タ に よ る 災 害 情 報 生 成 手 法 の 検 討 を 行 い 、時 系 列 に よ る 複 数 衛 星 デ ー タ を 用 い た 解 析 事 例 を 示 す こ と が で き た 。ま た 、災 害 発 生 当 初 、こ れ ら の 被 害 地 域 や 被 害 規 模 な ど は ま っ た く と い っ て い い ほ ど 把 握 で き て お ら ず 、救 難 活 動 や 支 援 は 混 乱 を 極 め た 。 本 研 究 で は 、 災 害 の 1〜 3 日 後 に 観 測 さ れ た 衛 星 デ ー タ を 用 い 、衛 星 リ モ ー ト セ ン シ ン グ に よ る 迅 速 な 被 災 地 情 報 の 提 供 の 可 能 性 を 実 証 す る こ と が で き た (図 １ ８ )。
現 在 利 用 可 能 な 複 数 の 衛 星 デ ー タ を 用 い て 、時 系 列 衛 星 デ ー タ セ ッ ト を 構 築 し 、 衛 星 リ モ ー ト セ ン シ ン グ デ ー タ の 特 性 を 生 か し た 、広 域・地 域 規 模 か ら 局 所 規 模 に い た る 環 境 ・ 災 害 に 関 す る 変 化 検 出 の 有 効 性 を 明 ら か に す る こ と が で き た 。
(a)タ イ ・ カ オ ラ ッ ク (b)イ ン ド ネ シ ア ・ バ ン ダ ア チ ェ
図 １ ８ 地 震 津 波 被 災 地 検 出 画 像
IKONOS image © CRISP 2004 IKONOS image © CRISP 2004
６ ． 光 学 系 お よ び マ イ ク ロ 波 セ ン サ デ ー タ の 融 合 化
光 学 系 と マ イ ク ロ 波 デ ー タ の 特 性 を 生 か し た デ ー タ 生 成 を 目 的 と し て 、 LANDSAT-7/ETM+、 ENVISAT-1/ASAR デ ー タ の 観 測 と 画 像 生 成 に 基 づ き 、 デ ー タ フ ュ ー ジ ョ ン 処 理 を 行 っ た (図 １ ９ )。そ れ ぞ れ の 画 像 か ら 対 象 地 域 で あ る 、中 国 北 京 市 及 び 上 海 市 を 抽 出 し 、IHS 変 換 お よ び 逆 変 換 処 理 を 行 い 、デ ー タ フ ュ ー ジ ョ ン 画 像 を 生 成 し た 。こ れ に よ り 、マ ル チ ス ペ ク ト ル 光 学 デ ー タ の カ ラ ー 表 示 に よ る 地 形・地 物 判 読 に 加 え て 、マ イ ク ロ 波 デ ー タ の 地 表 面 の 凹 凸 や 電 気 的 特 性 と い っ た 両 者 の デ ー タ 特 性 を 生 か し た 複 合 的 な 衛 星 画 像 情 報 を 生 成 す る こ と が で き 、 視 覚 的 な 判 読 を さ ら に 容 易 に す る こ と が 可 能 で あ る 。
日 本 列 島 の よ う な 山 岳 地 域 を 対 象 と す る 場 合 、 LANDSAT-7/ETM+ 、 ENVISAT-1/ASAR デ ー タ に よ る デ ー タ 合 成 処 理 に 際 し て は 、 精 密 な 幾 何 学 的 補 正 処 理 が 必 要 で あ る 。SAR 画 像 に は 、山 間 部 が セ ン サ 方 向 に 倒 れ こ ん で 見 え る フ ォ ア シ ョ ー ト ニ ン グ 歪 み が 生 じ て い る 。こ の た め 、数 値 地 図 ５ ０ ｍ メ ッ シ ュ デ ー タ
（ 国 土 地 理 院 発 行 ）を 衛 星 デ ー タ の 分 解 能 ３ ０ ｍ に 内 挿 し て 、対 象 地 域 内 の 各 画 素 で の 標 高 を 求 め 、 フ ォ ア シ ョ ー ト ニ ン グ 補 正 を 行 う 必 要 が あ る 。
ENVISAT-1/ASAR の 大 き な 特 徴 と し て 多 偏 波 観 測 モ ー ド が あ り 、VV/HH、HH/HV、
VV/VH で の 観 測 が 可 能 で あ る 。 広 島 市 を 中 心 に HH/HV で 観 測 及 び 受 信 処 理 し た ASAR デ ー タ に フ ォ ア シ ョ ー ト ニ ン グ 補 正 を 行 い 、 ETM+デ ー タ と 合 成 処 理 を 行 っ た 。
図 １ ９ 光 学 お よ び マ イ ク ロ 波 セ ン サ デ ー タ の 融 合 化 画 像 北 京 市 街 地
ENVISAT-1/ASAR IS2 V/V
(2004 年 2 月 18 日 02:28:07 UTC)
©ESA 2004, reproduced by Hiroshima Institute of Technology under license from Eurimage
LANDSAT-7/ETM+ (2003 年 2 月 2 日 )
上 海 市 街 地 ENVISAT-1/ASAR WS V/V (2004 年 2 月 19 日 01:58:22 UTC)
©ESA 2004, reproduced by
Hiroshima Institute of
Technology under license
from Eurimage
図 ２ ０ (ｄ )は 、 ASAR HV（ 赤 ）、 ASAR HH（ 緑 ） そ し て ASAR HV（ 青 ） を カ ラ ー 合 成 し て 表 示 し た も の で あ る 。HH と HV の 明 る さ の 違 い は 、衛 星 の 観 測 方 向 と 構 造 物 の 角 度 や 向 き に 大 き く 依 存 す る 。 緑 色 に 見 え る 地 域 は 、 衛 星 の 観 測 方 向 (レ ン ジ 方 向 )に ほ ぼ 垂 直 で HH か ら の 後 方 散 乱 が 強 い 地 域 で 、観 測 方 向 に 対 し て 傾 い て い る と 紫 色 の HV の 方 が 強 い 。
さ ら に 、図 ２ ０ (e)は マ イ ク ロ 波 デ ー タ と 光 学 系 デ ー タ を 用 い て 、ASAR HV（ 赤 ）、
ASAR HH（ 緑 ） そ し て ETM+の バ ン ド ５ （ 青 ） を カ ラ ー 合 成 し て 表 示 し た も の で あ る 。
多 偏 波 観 測 で は 構 造 物 の 方 向 、 植 生 構 造 、 土 壌 の 湿 度 に 敏 感 に 反 応 す る た め 、 単 偏 波 観 測 と 比 較 し て 、 土 地 被 覆 パ タ ー ン を 詳 細 に 把 握 す る こ と が 可 能 で あ る 。 さ ら に 、光 学 系 デ ー タ と の 合 成 処 理 に よ り 地 表 面 構 造 と の 比 較 判 読 が 容 易 と な る 。
©E S A 2 00 5, r e pr o du ce d by Hi r os hi ma I n st i tu te o f T ec h no lo gy un de r li c en s e fr om E u ri m ag e
©E SA 2 00 5 , r ep ro du ce d b y H ir os hi m a I ns ti tu te of Te ch no lo g y un de r li c en s e fr om E u ri m ag e
(a) LANDSAT-7/ETM+
(2003 年 4 月 10 日 )
(b) ENVISAT-1/ASAR IS2 H/H(2005 年 4 月 8 日 )(12:59:49 UTC)
ENVISAT-1/ASAR
IS2 H/V(2005 年 4 月 8 日 ) (12:59:49 UTC)
©ESA/Eurimage/HIT
(e)
R:ENVISAT-1/ASAR H/V G:ENVISAT-1/ASAR H/H B:LANDSAT-7/ETM+
range azimuth
range azimuth
(d)
R:ENVISAT-1/ASAR H/V G:ENVISAT-1/ASAR H/H B:ENVISAT-1/ASAR H/V
図 ２ ０ ENVISAT-1/ASAR 偏 波 画 像
７ ． 衛 星 ス テ レ オ 画 像 に よ る DEM 及 び オ ル ソ 画 像 の 作 成
EROS-A1 衛 星 で は 、高 分 解 能 の ス テ レ オ 画 像 観 測 が 可 能 で あ る 。こ こ で は 、GPS に よ る 地 上 基 準 点 (GCP)を 用 い た 標 定 処 理 に 基 づ く 、 EROS-A1 ス テ レ オ 画 像 か ら の 数 値 標 高 モ デ ル (DEM : Digital Elevation Model)の 抽 出 及 び オ ル ソ 画 像 の 生 成 を 行 っ た 。
表 ８ に 示 し た EROS-A1 の L1A ス テ レ オ 画 像 デ ー タ (3 時 期 )の 観 測 と 画 像 生 成 行 っ た 。基 本 画 像 サ イ ズ は 12.5km×12.5km で あ り 、最 大 45 度 ま で の ポ イ ン テ ィ ン グ 観 測 が 可 能 で あ り 、 こ れ に よ り ス テ レ オ 観 測 を 行 う こ と が で き る 。 表 ８ で は 、 観 測 日 ご と の 画 像 取 得 時 の 方 位 角 、ポ イ ン テ ィ ン グ 角 、太 陽 方 位 角 、太 陽 高 度 角 、 地 上 解 像 度 が 示 さ れ て い る 。
図 ２ １ は 、 2001 年 11 月 22 日 に 観 測 及 び 受 信 処 理 し た EROS-A1/L1A ス テ レ オ 画 像 で あ る 。 対 象 地 域 は 、 広 島 市 佐 伯 区 及 び そ の 周 辺 の 山 地 を 含 む 地 域 で あ る 。 画 像 標 定 用 基 準 点 デ ー タ を 取 得 す る た め 、 GPS 観 測 を 行 っ た 。 標 定 用 の GCP は 、 検 証 の た め に 68 点 選 定 し 、 WGS-84 楕 円 体 高 で 32.650m か ら 701.113m の 間 で 分 布 し て い る 。
EROS-A1 ス テ レ オ ペ ア 画 像 上 で の GCP の 選 定 及 び 地 上 で の GPS 観 測 に 基 づ き 、 標 定 精 度 の 検 証 を 行 っ た 。こ こ で は 、2 次 多 項 式 近 似 を 適 用 し て 、最 小 二 乗 法 に よ る 標 定 残 差 の 算 定 を 行 っ た 。
表 ９ に そ の 結 果 を 示 す 。 3 時 期 と も 平 均 二 乗 誤 差 (rms)で ピ ク セ ル 方 向 が 1.0 か ら 1.4 画 素 、ラ イ ン 方 向 が 1.3 か ら 2.2 画 素 で あ っ た 。軌 道 方 向 に 沿 っ て 前 後 に 撮 像 す る た め 、ピ ク セ ル 方 向 に 比 べ て ラ イ ン 方 向 で の 残 差 が 大 き く な っ て い る 。 最 近 隣 内 挿 法 に よ る 再 配 列 処 理 を 所 定 の 画 素 サ イ ズ で 行 い 、画 像 相 関 の た め の ス テ レ オ ペ ア 画 像 を 作 成 し た 。同 一 地 点 の 検 出 の た め の 画 像 相 関 処 理 で は 、格 子 サ イ ズ を 可 変 に し て 、相 関 性 を 改 善 で き る よ う に 配 慮 し て い る 。作 成 さ れ た ス テ レ オ ペ ア 画 像 に 基 づ き 、視 差 計 算 か ら DEM 及 び オ ル ソ 画 像 の 作 成 を 行 っ た 。図 ２ ２ は 、 最 終 的 に 作 成 し た ３ 次 元 画 像 で あ る 。
Observation date 26 May 2001 22 November 2001 13 May 2002
Scene# #1 #2 #1 #2 #1 #2
Imaging azimuth(deg.)
59.0 143.0 358.0 207.0 360.0 205.0
Pointing angle(deg.) 23.5 23.6 25.0 24.5 35.0 35.4 Sun azimuth(deg.) 32.5 32.3 64.1 63.8 30.8 30.4 Sun elevation(deg.) 59.9 60.0 30.6 30.7 60.8 61.1 Ground sampling
distance(m)
2.10 2.10 2.20 2.20 2.70 2.80
表 ８ Specification of EROS-A1 stereo pair images used in this study
図 ２ ２ EROS-A1 衛 星 デ ー タ に よ る 3 次 元 画 像
図 ２ １ EROS-A1 ス テ レ オ ペ ア 画 像 2001 年 11 月 22 日 ： 広 島 市 佐 伯 区
26 May 2001 22 Nov. 2001 13 May 2002
#1
#2 #1
#2 #1
#2
Pixel Line Pixel
