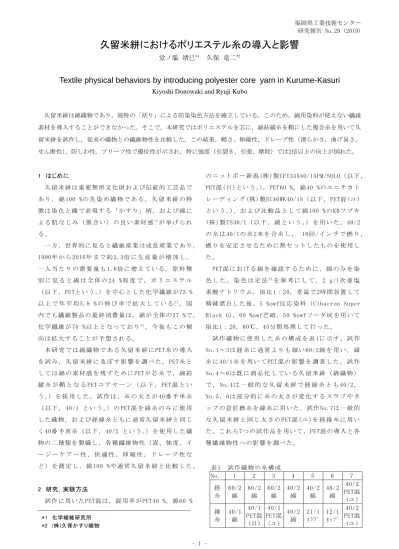

久留米絣におけるポリエステル糸の導入と影響 堂ノ脇

福岡県工業技術センター 研究報告 No.29 (2019)

- 1 -

久留米絣におけるポリエステル糸の導入と影響

堂ノ脇 靖已

^*1

久保 竜二

^*2

Textile physical behaviors by introducing polyester core yarn in Kurume-Kasuri

Kiyoshi Donowaki and Ryuji Kubo

久留米絣は綿織物であり，独特の「括り」による防染染色方法を確立している。このため，綿用染料が使えない繊維 素材を導入することができなかった。そこで，本研究ではポリエステルを芯に，綿紡績糸を鞘にした複合糸を用いて久 留米絣を試作し，従来の織物との繊維物性を比較した。この結果，軽さ，伸縮性，ドレープ性（滑らかさ，曲げ易さ，

せん断性） ，防しわ性，プリーツ性で優位性が示され，特に強度（引裂き，引張，摩耗）では2倍以上の向上が図れた。

1

はじめに

久 留 米 絣 は 重 要 無 形 文 化 財 お よ び 伝 統 的 工 芸 品 で あ り ， 綿

100 %の 先 染 め 織 物 で あ る 。 久 留 米 絣 の 特

徴 は 染 色 と 織 で 表 現 す る 「 か す り 」 柄 ， お よ び 綿 に よ る 肌 な じ み （ 風 合 い ） の 良 い 素 材 感

^{1 )}

が 挙 げ ら れ る 。

一 方 ， 世 界 的 に 見 る と 繊 維 産 業 は 成 長 産 業 で あ り ，

1990

年 か ら

2016年 ま で 約2.3倍 に 生 産 量 が 増 加 し ，

一 人 当 た り の 需 要 量 も

1.6倍 に 増 え て い る 。 原 料 種

別 に 見 る と 綿 は 全 体 の

24 %程 度 で ， ポ リ エ ス テ ル

（ 以 下 ，PETと い う 。） を 中 心 と し た 化 学 繊 維 が73 % 以 上 で 年 平 均

5.8 %の 伸 び 率 で 拡 大 し て い る²⁾

。 国 内 で も 繊 維 製 品 の 最 終 消 費 量 は ， 綿 が 全 体 の27 %で ， 化 学 繊 維 が70 %以 上 と な っ て お り

^{3 )}

， 今 後 も こ の 傾 向 は 拡 大 す る こ と が 予 想 さ れ る 。

本 研 究 で は 綿 織 物 で あ る 久 留 米 絣 に

PET糸 の 導 入

を 試 み ， 久 留 米 絣 に 及 ぼ す 影 響 を 調 べ た 。

PET糸 と

し て は 綿 の 素 材 感 を 残 す た め に

PETが 芯 糸 で ， 綿 紡

績 糸 が 鞘 と な る

PETコ ア ヤ ー ン （ 以 下 ，PET

混 と い う 。） を 採 用 し た 。 試 作 は ， 糸 の 太 さ が

40番 手 単 糸

（ 以 下 ，

40/1 と い う 。） のPET混 を 緯 糸 の み に 使 用

し た 織 物 ， お よ び 経 緯 糸 と も に 通 常 久 留 米 絣 と 同 じ く40番 手 双 糸 （ 以 下 ，40/2 と い う 。） を 使 用 し た 織 物 の 二 種 類 を 製 織 し ， 各 種 繊 維 物 性 （ 嵩 ， 強 度 ， イ ー ジ ー ケ ア ー 性 ， 快 適 性 ， 伸 縮 性 ， ド レ ー プ 性 な ど ） を 測 定 し ， 綿

100 %

や 通 常 久 留 米 絣 と 比 較 し た 。

2

研究，実験方法

試 作 に 用 い たPET混 は ， 混 用 率 がPET40 %， 綿

60 %

の ニ ッ ト ボ ー 新 潟(株)製CFY33X40/1APM/SOLO（ 以 下 ，

PET混(日)と い う 。），PET60 %， 綿40 %の ユ ニ チ カ ト

レ ー デ ィ ン グ(株)製EC40WK40/1N （ 以 下 ，PET混(ユ) と い う 。）， お よ び 比 較 品 と し て 綿

100 %

のKBツ ヅ キ

(株)製TS40/1（ 以 下 ， 綿 と い う 。） を 用 い た 。40/2

の 糸 は

40/1

の 糸2本 を 合 糸 し ，

18

回/イ ン チ で 撚 り ， 撚 り を 安 定 さ せ る た め に 熱 セ ッ ト し た も の を 使 用 し た 。

PET混 に お け る 綿 を 確 認 す る た め に ， 綿 の み を 染

色 し た 。 染 色 は 定 法

^{4 )}

を 参 考 に し て ，2 g/l次 亜 塩 素 酸 ナ ト リ ウ ム ， 浴 比1：20， 常 温 で2時 間 放 置 し て 精 練 漂 白 し た 後 ，5 %owf反 応 染 料 （Cibacron Super

Black G），60 %owf芒 硝 ，50 %owfソ ー ダ 灰 を 用 い て

浴 比

1：20，80℃ ，45分 間 処 理 し て 行 っ た 。

試 作 織 物 に 使 用 し た 糸 の 構 成 を 表

1に 示 す 。 試 作 No.1

～3は 経 糸 に 通 常 よ り も 細 い60/2 綿 を 用 い ， 緯 糸 に

40/1糸 を 用 い てPET混 の 影 響 を 調 査 し た 。 試 作 No.4

～6は 既 に 商 品 化 し て い る 久 留 米 絣 （ 綿 織 物 ） で ，

No.4

は 一 般 的 な 久 留 米 絣 で 経 緯 糸 と も

40/2

，

No.5

，6は 部 分 的 に 糸 の 太 さ が 変 化 す る ス ラ ブ や ネ ッ プ の 意 匠 撚 糸 を 緯 糸 に 用 い た 。 試 作

No.7は 一 般 的

な 久 留 米 絣 と 同 じ 太 さ の

PET混(ユ)を 経 緯 糸 に 用 い

た 。 こ れ ら7つ の 試 作 品 を 用 い て ，PET混 の 導 入 と 各 種 繊 維 物 性 へ の 影 響 を 調 べ た 。

表1 試 作 織 物 の 糸 構 成

No. 1 2 3 4 5 6 7

経 糸

60/2

綿

60/2

綿

60/2

綿

40/2

綿

40/2

綿

40/2

綿

40/2 PET混

(ユ)

緯

糸

40/1

綿

40/1 PET混

(日) 40/1 PET混

(ユ) 40/2

綿

21/1

ｽﾗﾌﾞ

12/1

ﾈｯﾌﾟ

40/2 PET混

(ユ)

*1 化学繊維研究所

*2 (株)久保かすり織物

福岡県工業技術センター 研究報告 No.29 (2019)

- 2 -

各 種 繊 維 物 性 評 価 は 表

2の 区 分 の よ う に 分 け た 。

織 物 の 織 密 度 ， 嵩 （ 軽 さ ， 薄 さ ， 圧 縮 ）， 強 度

（ 引 張 ， 伸 び 率 ， 引 裂 き ， 摩 耗 性 ）， イ ー ジ ー ケ ア ー 性 （ 乾 燥 ， 防 し わ ， 寸 法 変 化 ）， 快 適 性 （ 通 気 ， 吸 水 ， 保 温 ）， 伸 縮 性 ， ド レ ー プ 性 （ 滑 ら か さ ， 平 滑 さ ， 曲 げ ， せ ん 断 ）， そ の 他 ， 代 表 的 な サ ン プ ル を 用 い た プ リ ー ツ 性 を 評 価 し た 。 そ れ ぞ れ に つ い て ， 個 別 の 試 験 方 法 を 下 記 す る 。

「 織 密 度 」 はJIS L 1096織 物 及 び 編 物 の 生 地 試 験 方 法

8.6.1織 物 の 密 度 A

法 （JIS 法 ） に 従 っ て 評 価 し た 。

「 軽 さ 」 はJIS L 1096 8.3.2標 準 状 態 に お け る 単 位 面 積 当 た り の 質 量 に 従 っ て 評 価 し た 。

「 薄 さ 」 お よ び 「 圧 縮 し 易 さ 」 は カ ト ー テ ッ ク

(株)製KES-FB3

圧 縮 試 験 機 を 用 い て ，

0.5 gf/cm²

時 の 厚 み （

mm） お よ び 圧 縮 仕 事 量 （gf・cm/cm²

） を 求 め た 。

「 最 大 引 張 強 さ 」 はJIS L 1096 8.14.1 引 張 強 さ 及 び 伸 び 率 JIS法 A法 （ ス ト リ ッ プ 法 ） に 従 っ て 行 い ， 試 験 片 の 幅25 mm ， つ か み 間 隔100 mm， 引 張 速 度

100 mm/minで 切 断 時 の 強 さ （N） を 測 定 し ，「 最

大 伸 び 率 」 は こ の 時 の 伸 び 率 （

%） を 測 定 し た 。

「 引 裂 き 強 さ 」 は

JIS L 1096 8.17.1

引 裂 強 さ

A-1法 （ シ ン グ ル タ ン グ 法 ） に 従 っ て 行 い ， 試 験 片

の 幅

50 mm， 引 張 速 度100 mm/minで 最 大 引 裂 き 強 さ

（N） を 測 定 し た 。

「 摩 耗 強 さ 」 は

JIS L 1096 8.19.1 a) 摩 耗 強 さ

及 び 摩 擦 変 色 性 A法 （ ユ ニ バ ー サ ル 形 法 ）A-1（ 平 面 法 ） に 従 っ て ， 研 磨 紙 の 種 類

Cw-C-P1200で 行 い ，

生 地 に 孔 が あ い た と き の 回 数 を 測 定 し た 。

「 乾 燥 し 易 さ 」 はJIS L 1096 8.25 乾 燥 性 に 従 っ て 標 準 状 態 で 恒 量 に な る ま で の 時 間 （

min） を 測 定

し た 。

「 防 し わ 性 」 はJIS L 1059-1 8. 繊 維 製 品 の 防 し わ 性 試 験 方 法-第1部 ： 水 平 折 り 畳 み じ わ の 回 復 性 の 測 定 （ モ ン サ ン ト 法 ）

B法 （4.9 N

荷 重 法 ） に 従 っ て 防 し わ 率 （%） を 求 め た 。

「 寸 法 変 化 」 は

JIS L 1096 8.39 B

法 （ 沸 騰 水 浸 せ き 法 ） に 従 っ て ， 処 理 前 と 処 理 後 の 縮 み か ら 寸 法 変 化 率(%)と し て 算 出 し た 。

「 通 気 し 易 さ 」 はJIS L 1096 8.26.1 乾 燥 性

A法

（ フ ラ ジ ュ ー ル 形 法 ） に 従 っ て 試 験 片 を 通 過 す る 空 気 量 （cm

³/cm²

・s） を 測 定 し た 。

「 吸 水 し 易 さ 」 はJIS L 1907 繊 維 製 品 の 吸 水 性 試 験 方 法

7.3表 面 吸 水 法 （ 最 大 吸 水 速 度 及 び 最 大

吸 水 速 度 時 点 の 吸 水 量 ） を 参 考 に ， 東 洋 紡 エ ン ジ ニ ア リ ン グ

(株)

製 ラ ロ ー ズ 法 吸 水 測 定 装 置 （

TL-01

型 ） を 用 い て ， 最 大 吸 水 量 を 測 定 し ， 吸 水 率 （%）

を 求 め た 。

「 保 温 し 易 さ 」 はJIS L 1096 8.27.1 保 温 性

A法

（ 恒 温 法 ） に 従 っ て 保 温 率 （

%） を 求 め た 。

「 伸 縮 性 」 と 「 せ ん 断 し 易 さ 」 は カ ト ー テ ッ ク

(株)製KES-FB1-AUTO-A自 動 化 引 張 り ・ せ ん 断 試 験 機

に て

50 gf/cm²

時 の 伸 び 率 （

%

） と せ ん 断 剛 性

（gf/cm・deg.） を 求 め た 。

「 滑 ら か さ 」 と 「 平 滑 さ 」 は 同 社 製

KES-FB4表 面

試 験 機 を 用 い て ， 摩 擦 係 数 と 表 面 凹 凸 （ ㎛ ） を 測 定 し た 。

「 曲 げ 易 さ 」 は 同 社 製

KES-FB2純 曲 げ 試 験 機 に て

曲 げ 剛 性 （gf・cm

²/cm） を 求 め た 。

こ の 他 ，「 プ リ ー ツ 性 」 は 試 作

No.4

，7の

2サ ン プ

ル で 行 っ た 。 プ リ ー ツ 加 工 は ア ズ ワ ン

(株)製 小 型 熱

プ レ ス 機AH-2003を 用 い て ，180℃ ，1分 間 ，1 tの 荷 重 で プ レ ス し て 行 っ た 。 評 価 方 法 は

JIS L 1060 9.1.1 織 物 及 び 編 物 の プ リ ー ツ 性 試 験 方 法 A-1法

（ 開 角 度 法 ） に 従 っ て プ リ ー ツ 保 持 率 （

%） を 求 め

た 。

表2 繊 維 物 性 評 価 の 区 分

大 区 分 小 区 分 単 位

織 密 度 本/100mm

嵩

軽 さ

g/m²

薄 さ

mm

圧 縮 し 易 さ

gf･cm/cm²

強 度

最 大 引 張 強 さ

N

最 大 伸 び 率

%

引 裂 き 強 さ

N

摩 耗 強 さ 回

イ ー ジ ー ケ ア ー 性

乾 燥 し 易 さ

min

防 し わ 性

%

寸 法 変 化

%

快 適 性

通 気 し 易 さ

cm³/cm²

･sec

吸 水 し 易 さ

%

保 温 し 易 さ

%

伸 縮 性

%

ド レ ー プ 性

滑 ら か さ （ 摩 擦 係 数 ）

平 滑 さ ㎛

曲 げ 易 さ

gf・cm²/cm

せ ん 断 し 易 さ

gf/cm･deg.

福岡県工業技術センター 研究報告 No.29 (2019)

- 3 - 3

結果と考察

3-1 PET混における綿の確認

40/1PET

混(ユ

)に お け る 綿 の 位 置 を 調 べ る た め に ，

綿 の み 染 色 す る こ と に よ っ て 調 査 し た 。 図

1に 染 色

し た 糸 の 拡 大 写 真 を 示 す 。 図

1の 黒 い 糸 が 綿 ， 白 糸

が

PET

で あ り ， 断 面 お よ び 側 面 の 写 真 か ら 綿 が 鞘

（ 外 側 ） 部 分 に 多 く 位 置 し て こ と が 確 認 で き ， 肌 に 直 接 触 れ る の は 綿 で あ る と 言 え る 。

3-2

試作織物の状況

図2に は 久 留 米 絣 の 工 程 概 略 を 示 す

⁵⁾

。 久 留 米 絣 は 他 の 織 物 と 異 な っ て 「 図 案 」 に 従 っ て 防 染 （ 染 ま ら な い ） す る 「 括 り 」 工 程 が あ り ， ま た 防 染 し た 柄 を 保 持 す る た め に 糊 の 着 脱 を 繰 り 返 す た め ， 糸 を 扱

う 頻 度 が 高 い 。 具 体 的 に は 「 染 色 （ 精 練 漂 白 な ど の 前 処 理 ， 水 洗 な ど の 後 処 理 含 む ）」 し た 後 ，「 荒 糊 」 で 糊 付 け し ，「 巻 立 て ほ ど き （ 括 り を 解 く ）」，「 留 合 わ せ （ 柄 の 保 持 ）」，「 糊 落 と し 」 し た 後 ， さ ら に 製 織 時 の 毛 羽 を 抑 え る 「 本 糊 」 を 行 う 。 こ の 後 ， 柄 合 わ せ を 行 い な が ら ビ ー ム に 巻 き 取 り ， 織 機 に 仕 掛 け る 「 経 巻 （ 経 糸 ）」， シ ャ ト ル に セ ッ ト す る 管 に 巻 く

「 管 巻 （ 緯 糸 ）」 の 準 備 を 行 い ， シ ャ ト ル 織 機 で 製 織 を 行 う 。 そ こ で 今 回 は こ の 工 程 通 り にPET混 も 処 理 し た 。 こ の 結 果 ， 染 色 で

PETが 染 ま ら な い た め に

図1の よ う に 霜 降 り 状 の 色 味 に な る が ， 全 て の 工 程 で 綿 と 変 わ ら な い 取 扱 い が で き る こ と を 確 認 で き た 。

3-3

試作織物の物性評価

試 作 織 物 の 繊 維 物 性 評 価 結 果 を 表

3に 示 す 。 全 体

的 に

PET混 を 導 入 す る こ と に よ っ て 多 く の 物 性 が 良

表3 繊 維 物 性 評 価 結 果

大 区 分 小 区 分 単 位 方 向

No.1 No.2 No.3 No.4 No.5 No.6 No.7

織 密 度 本/100mm た て

317.5 324.0 324.5 217.5 214.5 219.5 214.4

よ こ

259.0 258.5 259.0 183.0 194.5 170.5 176.4

嵩

軽 さ

g/m²

－

111.7 110.5 111.4 133.0 134.9 158.1 124.1

薄 さ

mm

－

0.80 0.71 0.82 0.95 0.90 0.99 0.69

圧 縮 し 易 さ

gf･cm/cm²

－

0.28 0.24 0.29 0.32 0.29 0.30 0.20

強 度

最 大 引 張 強

さ

N

た て

314 310 294 162 182 189 307

よ こ

122 157 196 166 174 234 250

最 大 伸 び 率

%

た て

23.6 20.5 20.4 23.7 23.1 28.4 26.3

よ こ

12.0 16.3 16.5 11.0 14.0 15.1 17.7

引 裂 き 強 さ

N

た て

23.7 49.5 49.6 43.1 39.1 42.3 71.8

よ こ

13.7 23.0 27.3 32.8 25.8 32.9 74.6

摩 耗 強 さ 回 －

63.6 99.0 94.6 104.8 102.4 160.0 174.8

イ ー ジ ー ケ ア ー 性

乾 燥 し 易 さ

min

－

51.5 36.5 50.2 44.5 52.7 70.0 51.8

防 し わ 性

%

た て

94.4 103.0 100.8 109.0 102.6 105.6 122.4

よ こ

106.4 125.8 122.8 110.2 111.2 107.6 120.4

寸 法 変 化

%

た て

-8.9 -9.8 -10.4 -1.3 -1.5 -1.2 -2.2

よ こ

-7.2 -13.6 -11.3 -0.6 -0.3 -0.2 -0.3

快 適 性

通 気 し 易 さ

cm³/cm²/sec

－

27.7 29.5 27.8 52.7 69.6 62.6 59.4

吸 水 し 易 さ

%

－

120.4 139.9 128.0 150.7 132.0 153.4 150.7

保 温 し 易 さ

%

－

18.5 17.7 19.7 22.9 23.2 23.0 22.4

伸 縮 性

%

た て

3.2 3.0 3.1 5.3 5.6 5.9 6.5

よ こ

2.5 2.9 2.3 2.3 2.3 1.8 4.3

ド レ ー プ 性

滑 ら か さ （ 摩 擦 係 数 ） た て

0.202 0.200 0.205 0.238 0.230 0.212 0.204

よ こ

0.212 0.217 0.217 0.259 0.267 0.255 0.240

平 滑 さ ㎛ た て

5.0 6.0 5.0 11.0 11.3 10.2 11.8

よ こ

3.5 3.7 3.0 7.1 10.4 9.4 7.9

曲 げ 易 さ

gf・cm²/cm

た て

0.0484 0.0480 0.0477 0.0633 0.0629 0.0726 0.0556

よ こ

0.0301 0.0209 0.0242 0.0639 0.0523 0.0924 0.0515

せ ん 断 し 易

さ

gf/cm･deg.

た て

0.933 0.917 0.907 0.930 0.920 1.147 0.877

よ こ

0.910 0.870 0.887 0.910 0.927 1.147 0.863

図

2

久 留 米 絣 工 程 の 概 略

経 巻

(経 糸)

図 案

括 り

染 色

荒 糊

巻 立 ほ ど き

留 合 わ せ

糊 落 と し

本 糊

製 織 管 巻

^{(緯 糸)}

側 面

PET

綿

図

1

染 色 後 の

PET

コ ア ヤ ー ン 写 真

（ 黒 ： 綿 ， 白 ：

PET）

断 面

福岡県工業技術センター 研究報告 No.29 (2019)

- 4 -

好 な 方 向 に シ フ ト し て い る 。 特 に ， 強 度 区 分 で 大 き い 効 果 が 見 ら れ た 。No.1 ～3は 緯 糸 の み に お け る

PET

混 の 効 果 を 検 討 し た が ， 混 用 率 に よ る 大 き な 影 響 は な く ，

No.1

の 綿 と 比 べ て

No.2, 3

は ， 最 大 引 張 強 さ ・ 伸 び 率 ， 摩 耗 強 さ が 約

1.5倍 向 上 し ， 引 裂 き 強

さ は よ こ 方 向 だ け で な く ， た て 方 向 も

2倍 向 上 し た 。

こ れ は 経 糸 の

60/2綿 よ り も 緯 糸 の40/1PET混 の 引 張

強 度 ・ 伸 び 率 が 大 き く ， 経 糸 の 引 抜 き 抵 抗 が 小 さ く な る た め ， 引 裂 き 時 に 複 数 の 経 糸 が 引 張 （ 緯 糸 ） 方 向 と 平 行 に 並 ん で ， 同 時 に 切 断 さ れ た た め で あ る と 考 え ら れ る

⁶⁾

。 ま た ， 通 常 の 久 留 米 絣(No.4-6)と 同 じ 太 さ の

40/2PET混(ユ)で ， か つ 同 じ 織 密 度 の 試 作

織 物

No.7で は ， さ ら に 良 好 な 結 果 と な り ， 最 大 引 張

強 さ ・ 伸 び 率 ， 摩 耗 強 さ が 最 大

1.5倍 以 上 ， 引 裂 き

強 さ も 最 大

2.9倍 向 上 し た 。 こ の 他 ，No.7

は 軽 さ ， 薄 さ ， 伸 縮 性 ， ド レ ー プ 性 （ 滑 ら か さ ， 曲 げ 易 さ ， せ ん 断 性 ）， 防 し わ 性 で 優 位 と な り ， 軽 量 で サ ラ リ と し た 風 合 い に も 拘 わ ら ず ， 強 度 が あ る 織 物 で あ る と 言 え る 。

一 方 ， 寸 法 変 化 で は 綿 に 比 べ て 変 化 量 が 大 き く ，

No.2

，3で は よ こ 方 向 で

10 %以 上 も 縮 ん だ 。 こ れ は PETの 特 徴 の 一 つ で ， 今 回 の 試 験 条 件 は 沸 騰 水 に30

分 曝 す た め ， ガ ラ ス 転 移 温 度

(Tg)

が

69

℃

⁷⁾

で あ る

PETに と っ て は 十 分 熱 収 縮 で き る 条 件 で あ っ た 。 一

方 ， 同 じ

PET混 を 使 用 し たNo.7

に お い て は 撚 糸 後 ， 熱 セ ッ ト し て い る た め 変 化 量 は 少 な く な っ た 。 ま た ，

No.7

の 混 用 率 は

PET60 %， 綿40 %で あ り ， 同 じ 織 密

度 で あ る も の の 綿 の 吸 水 性 の 高 さ ， 綿 紡 績 糸 に よ る ふ く ら み に よ っ て ， 従 来 の 綿

100 %

の 久 留 米 絣 よ り も 吸 水 性 ， 保 温 性 が 低 く な る こ と が 懸 念 さ れ た 。 し か し ， い ず れ も 綿

100 %

と 同 等 で あ っ た こ と か ら

40 ％ 綿 で 機 能 維 持 で き る こ と が 示 さ れ た 。

図3に プ リ ー ツ 性 試 験 結 果 を 示 す 。 試 作 品

No.7に

お い て ， 洗 濯 前 の 開 角 度 は 従 来 の 久 留 米 絣No.4よ り 大 き い が ， 洗 濯 後 に は 逆 に 小 さ く な り ， プ リ ー ツ 保 持 率 で 優 位 と な っ た 。 こ の 開 角 度 の 逆 転 現 象 は 綿

(No.4)が シ ワ に な り や す い た め で あ る と 考 察 さ れ る 。

4

まとめ

PET混 を 導 入 し た 久 留 米 絣 は ， 従 来 の 綿100 %の 久

留 米 絣 よ り も 多 く の 物 性 項 目 で 優 位 な 結 果 が 得 ら れ た 。 特 に ， 引 裂 き 強 さ ， 耐 摩 耗 性 ， 最 大 引 張 強 さ で

は1.5～2倍 以 上 の 向 上 が 見 ら れ た 。 こ の 他 ， 軽 さ ， 薄 さ ， 伸 縮 性 ， ド レ ー プ 性 （ 滑 ら か さ ， 曲 げ 易 さ ， せ ん 断 性 ）， 防 し わ 性 ， プ リ ー ツ 性 も 向 上 が 図 れ た 。

久 留 米 絣 は ， 国 内3大 絣 産 地 （ 久 留 米 ， 備 後 ， 伊 予 ） の 中 で ， 唯 一 ， 工 業 生 産 が 行 わ れ て い る 。 今 回 のPET導 入 の 取 組 み は ， 今 後 ， 国 内 で 絣 産 地 と し て 生 き 残 る た め に 必 要 な 取 り 組 み で あ る と 考 え ら れ る 。 ま た 一 方 で ， 絣 の 洋 装 化 も 重 要 な 取 り 組 み で あ る が ， ア パ レ ル 業 界 か ら 求 め ら れ る 生 地 の 強 度 向 上 ， イ ー ジ ー ケ ア ― 性 ， プ リ ー ツ 性 を も つ 久 留 米 絣 は ア パ レ ル へ の 展 開 が 期 待 で き る 。 今 後 は ， さ ら に 異 種 素 材 と し て 麻 （ リ ネ ン ）100％ ， 織 り 組 織 と し て は ド ビ ー 織 機 に よ る 織 柄 の 導 入 も 行 っ て い く 予 定 で あ る 。

5

参考文献

1)

久 留 米 絣 協 同 組 合 ： 久 留 米 絣 の 魅 力 （ オ ン ラ イ ン ）

http://kurumekasuri.jp/

久 留 米 絣 の い ろ は/久 留 米 絣 の 魅 力

/（ 参 照2019-5-13

）

2)経 済 産 業 省 製 造 産 業 局 生 活 製 品 課 ： 繊 維 産 業 の 課

題 と 経 済 産 業 省 の 取 組 ，pp. 9(2019)

3)日 本 化 学 繊 維 協 会 ： 繊 維 ハ ン ド ブ ッ ク2019

，pp.

50

4)伊 藤

博 ： 新 実 用 染 色 講 座 ，

pp.43，175，(株)色

染 社

5)野 口 英 樹 ： 繊 維 製 品 消 費 科 学 ，59巻(6号)，pp.

417-422(2018)

6)社 団 法 人 日 本 繊 維 機 械 学 会 ： 繊 維 光 学[VI]最 終 繊

維 製 品 の 製 造 と 性 能 ，pp. 313-314(1981)

7)

社 団 法 人 繊 維 学 会 ： 第

2

版 繊 維 便 覧 ，

pp.

202(1995)

図

3

プ リ ー ツ 試 験 結 果
