(1)取扱説明書について
本製品の取扱説明書は、本書「セットアップガイド」と、電子
マニュアル /PDF の「ユーザーズマニュアル」および「Windows
Vista をお使いの方へ」で構成されています。電子マニュアルを
ご覧いただくには、Adobe® Reader® 6.0 以降が必要です。
セットアップガイド（本書）
ご購入時の本製品をお使いになるときに行う、本製品
とパソコンの設定手順などが記載されています。
ユーザーズマニュアル
本製品をお使いになるときに必要な設定手順のほか、
付属ソフトウェアの使用方法、対応プリンターを使用
したスキャン / ファクスを使用するための方法などが
記載されています。付属CD-ROMをパソコンに挿入して
表示される、セットアップメニューから参照できます。
Windows Vista をお使いの方へ
Windows Vista をお使いのパソコンで本製品を使用す
るときの設定手順や、ご注意いただきたいことなどが
記載されています。本書により本製品を導入したあと
で、ユーザーズマニュアルとあわせてお読みください。
付属 CD-ROM に収録されています。
困ったときには
本製品の設定や使用方法でお困りのときは、ユーザーズマ
ニュアルの 5 章「困ったときには」をご覧ください。よくあ
るお問い合わせやトラブルの対処方法が記載されています。
マークについて
取扱説明書では、本製品を安全に正しくお使いいただくため
に、お守りいただきたいことや参考にしていただきたいこと
を次のように記載しています。
本製品を取り扱ううえで、お守りいただきたい重要事項や
制限事項について書かれています。間違えた操作により、
機械の故障、または損傷を防ぐために、必ずお読みください。
本製品を取り扱ううえで、参考になることや補足事項が書
かれています。ご一読ください。
NetHawk WP100 を
表しています。
パッケージの内容
ご使用になる前に、下記のものがすべてそろっているかご確
認ください。万が一不足、または破損しているものがござい
ましたら、弊社ユーザーサポートセンターまでご連絡ください。
□ 本製品本体 □ 保証書
□ セットアップガイド（本書） □ ソフトウェア CD-ROM
□ 安全にお使いいただくために □ USBケーブル
□ 専用電源アダプター本体 □ 専用スタンド
□ 専用電源アダプター接続コード
□ 無線に関する注意シート（WP100 のみ）
動作環境
本製品の動作環境は次の通りです。
□ オペレーティングシステム（OS）
・ Microsoft® Windows® 98 Second Edition 日本語版
・ Microsoft Windows Millennium Edition 日本語版
・ Microsoft Windows 2000 Professional 日本語版
・ Microsoft Windows XP 日本語版
Home Edition および Professional（以降、Windows XP）
・ Microsoft Windows Vista ™ 日本語版
Home Basic、Home Premium、Business、Enterprise、Ultimate
（以降、Windows Vista）
・64 ビット版には対応していません。
・サテラ MF シリーズは、OS が Windows Vista、Windows XP
SP1/SP2、Windows 2000 SP4 のときに本製品で使用できます。
□ パソコン
・ 上記 OS が正常に動作し、ハードディスクの空き容量が
50MB 以上あるもの。
□ プリンター
対応プリンターについては、ユーザーズマニュアルまたは
弊社ホームページをご覧ください。
http://www.canon-ist.co.jp/

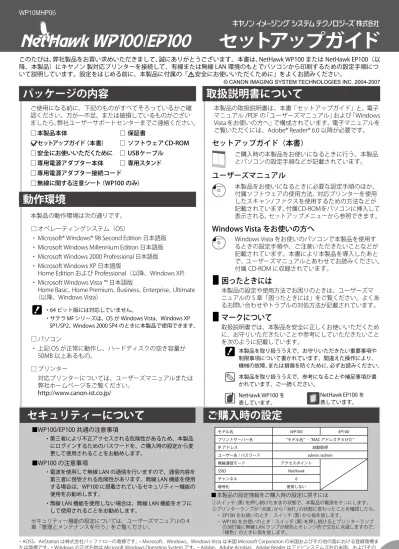

セットアップガイド
このたびは、弊社製品をお買い求めいただきまして、誠にありがとうございます。本書は、NetHawk WP100 または NetHawk EP100（以
降、本製品）にキヤノン 製対応プリンターを接続して、有線または無線 LAN 環境のもとでパソコンから印刷するための設定手順につ
いて説明しています。設定をはじめる前に、本製品に付属の「 安全にお使いいただくために」をよくお読みください。
WP10MHP06
© CANON IMAGING SYSTEM TECHNOLOGIES INC. 2004-2007
セキュリティーについて
■ WP100/EP100 共通の注意事項
・第三者により不正アクセスされる危険性があるため、本製品
にログインするためのパスワードを、ご購入時の設定から変
更して使用されることをお勧めします。
■ WP100 の注意事項
・電波を使用して無線 LAN の通信を行いますので、通信内容を
第三者に傍受される危険性があります。無線 LAN 機能を使用
する場合は、WP100 に搭載されているセキュリティー機能の
使用をお勧めします。
・無線 LAN 機能を使用しない場合は、無線 LAN 機能をオフに
して使用されることをお勧めします。
セキュリティー機能の設定については、ユーザーズマニュアルの 4
章「管理とメンテナンスを行う」をご覧ください。
・AOSS、AirStation は株式会社バッファローの商標です。・Microsoft、Windows、Windows Vista は米国 Microsoft Corporation の米国およびその他の国における登録商標ま
たは商標です。・Windows の正式名称は Microsoft Windows Operating System です。・Adobe、Adobe Acrobat、Adobe Reader はアドビシステムズ社の米国、およびその
ご購入時の設定
モデル名 WP100 EP100
プリントサーバー名 “モデル名” - “MAC アドレス下 6 けた”
IP アドレス 自動取得
ユーザー名 / パスワード admin /admin
無線通信モード アクセスポイント
SSID NetHawk
チャンネル 6
暗号化 使用しない
■本製品の設定情報をご購入時の設定に戻すには
①スイッチ（黒）を押し続けたままの状態で、本製品の電源をオンにします。
②プリンターランプが「点滅」から「消灯」の状態に変わったことを確認したら、
・ EP100 をお使いのとき：スイッチ（黒）から指を放します。
・ WP100 をお使いのとき：スイッチ（黒）を押し続けるとプリンターランプ
の消灯後に無線 LAN ランプが緑色とオレンジ色で交互に点滅しますので、
「緑色」のときに指を放します。
NetHawk EP100 を
表しています。
本製品の設置
1
プリンターと本製品を USB ケーブルで接続します。
・本製品とプリンターは直接 USB ケーブルで接続してください。
USB ハブを使用すると、本製品の動作に不具合が生じます。
・サテラ MF シリーズでスキャナ機能を使用するときは、本製
品の背面にある USB コネクターに接続してください。
2
有線 LAN に接続するときは、ネットワークケーブルを本
製品に接続します。
3
本製品を設置場所に取り付けます。
・プリンターやパソコンの排気口に近い場所など、熱を発する
ものの近くに設置しないでください。
4
プリンターの電源をオンにします。
5
以下の手順で本製品の電源をオンにします。
①
②
③
① 専用電源アダプターの本体と接続コードを接続します。
② 本製品に専用電源アダプターのプラグを接続します。
③ 専用電源アダプター接続コードのプラグを、コンセン
トに接続します。
・本製品には、本製品に付属している専用電源アダプターのみ
を使用してください。
6
数十秒程度すると、本製品のランプが以下の状態になり
ますので確認します。
・ （電源ランプ）… 緑色で点灯
・ （無線 LAN ランプ）※ 1
… 緑色で点灯 / 点滅
・ （LAN ランプ）※ 2
… 緑色で点灯 / 点滅
・ （プリンターランプ）… 緑色、またはオレンジ色で点灯 / 点滅
※ 1：WP100 のみ。
※ 2：有線 LAN と接続されているときのみ。
・本製品本体にあるランプのいずれかが赤色で点灯、または点
滅しているときは、何らかの不具合が発生している可能性が
あります。ユーザーズマニュアルの「困ったときには」をご
覧になり、問題がないか確認してください。
◎本製品を設定する前に
プリンターが動作するか確認してください
・ 本製品を使用する前に、プリンターの取扱説明書をご覧に
なり、プリンターが正常に動作するか確認してください。
ピクサス MP/ サテラ MF シリーズを使用する場合
・ プリンターのスキャン機能、およびファクス機能（ファク
ス機能搭載機種のみ）を本製品に接続して使用するには、
本製品の設定を行う前に、あらかじめパソコンにプリンター
付属のソフトウェア（MPドライバー / MFドライバー）をイ
ンストールする必要があります。プリンターに付属の取扱
説明書をご覧になり、インストールしてください。
サテラシリーズのプリンターを使用する場合
・ サテラレーザービーム プリンター / レーザショットシリー
ズを使用するときは、本製品にプリンター 1 台のみを接続
してください。
・ サテラ MF シリーズのスキャン機能を使用するときは、本製
品の背面にある USB コネクターにサテラ MF シリーズを接
続した状態で、本製品を設定、および使用してください。
・ サテラ MF シリーズを本製品で使用するときは、パソコ
ンの OS として Windows Vista、WindowsXP SP1/SP2、
Windows 2000 SP4 のいずれかを使用してください。
・ サテラ MF シリーズを本製品で使用するときは、本製品に固
定の IP アドレスを設定することをお勧めします。
すでに無線 LAN を使用しているときは
無線 LAN アクセスポイント（親機）と無線 LAN の機器が
AOSS ™に対応しているときは、AOSS ™により WP100 を設定
して、すでにある無線 LAN に接続して使用します。
AOSS ™による無線 LAN 設定ができないときは、以下の手順に
よりお使いの無線 LAN の情報を確認してください。
1
無線 LAN アクセスポイント（親機）の取扱説明書をご覧
になり、すでにある無線 LAN の設定情報を確認します。
すでにある無線 LAN の情報
SSID
無線通信の暗号化 □あり □なし
無線通信が暗号化されているとき
暗号化キー
暗号化の方式
□ WPA-PSK（TKIP） □ WPA-PSK（AES）
□ WPA2-PSK（TKIP） □ WPA2-PSK（AES）
□ WEP
暗号化の方式が WEP のとき
キーインデックス
キーの形式
キーの長さ
・ 設定情報は、大文字と小文字を区別して正しく記録してくだ
さい。無線 LAN アクセスポイントと設定情報が異なると、無
線 LAN アクセスポイントに WP100 を接続できません。
・ SSID は、使用している無線 LAN アクセスポイントなどにより、
「ESS-ID」、「ネットワーク名」、「サービスセット識別子」など、
名称が異なることがあります。
・ 暗号化キーは、使用している無線 LAN アクセスポイントなど
により、「WEP キー」、「PSK」、「ワイヤレスネットワークキー」
など、名称が異なることがあります。
2
無線 LAN アクセスポイント（親機）の取扱説明書をご覧
になり、MAC アドレスフィルタリング（接続の制限）機
能が設定されていないことを確認します。
接続の制限機能が設定されているときは、無線 LAN アク
セスポイントに設定を行い、WP100 を接続できるように
してください。
①設定前の確認
・ パソコンには、あらかじめ「コンピュータの管理者」など、管
理者権限のあるユーザーアカウントでログオンしてください。
1
付属の CD-ROM をパソコンのドライブにセットします。
2
セットアップメニューが表示されますので、お使いの製
品にあわせて［WP100 のセットアップ］または［EP100
のセットアップ］を選択します。
Windows Vista をお使いのとき
・ ［自動再生の確認］画面が表示されたときは、［menu.exe の
実行］をクリックしてください。
・ ［ユーザーアカウント制御］画面が表示されたときは、［続行］
をクリックしてください。
セットアップメニューが表示されないとき
① ［スタート］メニューから［マイコンピュータ］を選択して
開き、付属の CD-ROM をセットしたドライブのアイコンを
ダブルクリックして表示します。
② CD-ROM の内容（ファイルの一覧）が表示されたときは、
その中にある「Menu(.exe)」をダブルクリックします。
3
「WP100/EP100 セットアップウィザード」が起動します
ので、画面の指示に従いセットアップを進めます。
・ 手順 3 の画面で［次へ］をクリックすると、以下の順番でセッ
トアップウィザードが進みます。
− 使用許諾契約の確認をします。
− セキュリティソフトウェアの確認をします。
− ファイアウォールの設定をします。（Windows Vista、およ
び Windows XP SP2 をご使用のときのみ表示されます）
4
［プリントサーバーとプリンターの確認］画面が表示され
ますので、画面の指示に従い接続の状態を確認します。
5
お使いの製品にあわせて、次の手順に進みます。
▲
EP100 をお使いのとき
［有線で使うための準備］画面の内容を確認してから
［次へ］をクリックして
→ 6 ページ「③ネットワーク設定する」へ
▲
WP100 をお使いのとき
→次のページへ
◎設定の流れ
本製品は以下のような流れで設定します。
①
設定前の確認
本製品とプリンターが正
しく接続されて、動作し
ているか確認します。
⇪
②
無線の設定
WP100 をお使いのとき
は、セットアップウィ
ザードで無線に関する機
能を設定します。
無線設定開始！
CDからセットアップ
ウィザードを起動！
⇪
③
ネットワークの設定
セットアップウィザード
で、本製品をネットワー
ク内で使用できるように
TCP/IP の情報を設定しま
す。
ネットワーク
設定開始！
⇪
④
印刷 / スキャン
/ ファクスの設定
セットアップウィザード
で専用のソフトウェアを
インストールして、パソ
コンから本製品に接続し
たプリンターを使用でき
るようにします。 専用のソフトウェアをインストールして…
プリンターを
使えるように
します！
⇪
⑤
ユーティリティの
インストール
セットアップウィザード
で、本製品を使いこなす
ための「WP100/EP100
ユーティリティ」をイン
ストールします。 専用のユーティリティを
インストールして…
ファイル共有
プッシュスキャン
設定などをできる
ようにします！
MP Navigator でスキャンするときは…
MP Navigator が付属するピクサス MP シリーズをお使いのときに、
MP Navigator でスキャンするためには、本製品の設定を始める前に
以下の手順を行う必要があります。
①プリンター付属の取扱説明書の手順で、MPドライバーをパ
ソコンにインストールする
②MPドライバーをインストールしたパソコンとプリンターを、
直接 USB ケーブルで接続する
・ MP Navigator でスキャンしないときは、MP ドライバーをイ
ンストール（コピー）するだけで、スキャンするための設定
ができます。パソコンとプリンターを直接 USB ケーブルで接
続して、セットアップする手順は必要ありません。
②無線の設定
1
［設定開始の選択］画面が表示されますので、「無線の設
定からはじめる」を選択してから、［次へ］をクリックし
ます。
2
［設定方法の選択］画面が表示されますので、WP100 の
設定方法を次のいずれかから選択してから、［次へ］をク
リックします。
A
AOSS で設定する
AOSSTM
対応
アクセスポイント（親機）
AOSSTM対応
無線LANパソコン（子機） インフラストラクチャモード
AOSS ™（AirStation One-Touch Secure System）により、
AOSS ™対応の無線 LAN アクセスポイントと WP100 を自
動的に接続して、無線の設定をします。
無線を設定したあとで、セットアップウィザードにより
WP100 のネットワーク設定を行います。
B
無線で接続して設定する
WP100 のご購入時設定となる SSID が「NetHawk」の無
線 LAN にパソコンを接続して、設定します。
すでにお使いの無線 LAN にあわせて WP100 の無線設
定を変更するときは、5 ページの手順でパソコンを一度
SSID が「NetHawk」の無線 LAN に接続してから、セット
アップウィザードで WP100 の無線設定を変更します。
C
有線で接続して設定する
WP100 とパソコンを有線（LAN ケーブル）で接続して、
設定します。
すでにお使いの無線 LAN にあわせて WP100 の無線設定
を変更するときは、5 ページの手順でパソコンと WP100
を一度有線で接続して、セットアップウィザードで
WP100 の無線設定を変更します。
AOSS ™で設定するとき
・ AOSS ™で設定するあいだは、WP100 にプリンターやストレー
ジデバイスを接続したり、取り外したりしないでください。
・ WP100 と無線 LAN アクセスポイント（親機）のあいだに壁な
どの遮へい物があると、電波が届かないため AOSS ™設定でき
ないことがあります。そのようなときは、WP100 を無線 LAN
アクセスポイント（親機）の近くで設定してください。
❶ ［AOSS で設定する前の確認画面］が表示されますので、
画面の指示に従い確認してから［次へ］をクリックし
ます。
❷ ［AOSS で設定する］画面が表示されますので、無線
LAN アクセスポイント（親機）の［AOSS］ボタンを押
して、AOSS 設定モードにします。
・ 無線 LAN アクセスポイント
（親機）を AOSS ™ 設定モード
にする方法については、無線
LAN アクセスポイントの取扱
説明書をご覧ください。
❸ WP100 の電源がオンの状態で、WP100 本体のランプが
・ （無線 LAN ランプ） …オレンジ色で点滅
・ （ストレージランプ） …オレンジ色で点灯
・ （プリンターランプ） …オレンジ色で点灯
になるまで、「スイッチ（黒）」を以下のイラストのよ
うに指で押し続け、WP100 を AOSS ™設定モードにし
ます。
緑色で点灯
押し続ける
❹ スイッチ（黒）から指を離して、AOSS ™による無線設
定を開始します。
❺ AOSS ™による無線の設定中は、WP100 の無線 LAN ラ
ンプ（ ）がオレンジ色で点滅します。無線の設定が
正常に終了すると、無線 LAN ランプが緑色で点滅して、
自動的に WP100 の再起動が行われるので、確認します。
・ WP100 の無線 LAN ランプが赤色で点滅したときは、AOSS の
設定が正常に終了していません。もう一度、手順❷から操作
をやり直してください。
❻ WP100 の電源ランプ（ ）が緑色の点滅から、緑色の
点灯に変わるまで待ちます。
❼ ［AOSS で設定する］画面で［次へ］をクリックします。
❽ ［本体ランプの確認］画面で、ランプの動作状態を選択
してから、［次へ］をクリックします。
❾ ［パソコンからの接続確認］画面が表示されますので、
画面の指示に従い接続を確認してから、［次へ］をクリッ
クします。
❿ ［無線設定の完了］画面が表示されますので、「プリント
サーバーのネットワークとパソコンの設定をする」が
チェックされた状態のまま、［次へ］をクリックします。
⓫ 「③ネットワーク設定をする」を行います。
→ 6 ページに進む
A
無線で接続して設定するとき
有線で接続して設定するとき
1
本製品とパソコンの接続を確認する画面が表示されます
ので、接続方法を選択します。
または
有線で接続して設定するとき
パソコンと WP100 が LAN ケーブルで直接接続されている、
または、有線 LAN に接続されていることを確認します。
そのあとで、［有線で接続して設定するための確認］画面で
［次へ］をクリックして、手順 2 へ進みます。
無線で接続して設定するとき
WP100 のご購入時設定となる SSID が「NetHawk」の無線
LAN に、①から⑬の手順でパソコンを接続します。
・ 設定を行う WP100 以外に、SSID が「NetHawk」で動作中の
無線 LAN 機器があるときは、電源をオフにしてください。
ここでは、Windows XP SP2 の無線設定機能を使用して接続
を行う方法を説明します。Windows Vista をお使いの方は、
「Windows Vista をお使いの方へ」の手順で接続してください。
① セットアップウィザードの画面はそのままの状態で、
［スタート］メニューから［コントロール パネル］を
選択します。
② ［ネットワークとインターネット接続］をクリックします。
③ ［ネットワーク接続］をクリックします。
④ 表示されたネットワーク接続の一覧より、WP100 との接
続に使用するワイヤレスネットワーク接続のアイコンを右
クリックして、［プロパティ］を選択します。
⑤ ワイヤレスネットワーク接続のプロパティ画面で、［接
続方法］にご使用の無線 LAN アダプターが表示されて
いるか確認します。
・ ネットワーク接続のプロパティ画面に［ワイヤレス ネットワー
ク］タブが表示されていないときは、無線 LAN アダプターが
Windows XP SP2 の無線設定機能に対応していません。無線
LAN アダプターの取扱説明書をご覧になり確認してください。
⑥ ［ワイヤレス ネットワーク］タブをクリックします。
⑦ ［ワイヤレス ネットワーク］画面が表示されますので、
［Windows でワイヤレス ネットワークの設定を構成す
る］をチェックします。
⑧ ［ワイヤレス ネットワークの表示］ボタンをクリック
します。
⑨ ［ワイヤレス ネットワークの選択］画面が表示されま
すので、表示された一覧より［NetHawk］と表示され
ている項目をダブルクリックして選択します。
⑩ セキュリティーに関する画面が表示されますので、表
示された画面で［接続］ボタンをクリックします。
⑪ ［ワイヤレス ネットワークの選択］の一覧画面に、［ネッ
トワーク アドレスの取得中］と表示されますので、し
ばらくして表示が［接続］、または［限定または接続
なし］に変わることを確認します。
・ ［限定または接続なし］と表示された場合でも、パソコンと
WP100 は無線で接続されています。詳細については、ユーザー
ズマニュアルの 5 章「困ったときには」をご覧ください。
⑫ セットアップウィザードの画面に戻り、［無線で接続
して設定するための確認］画面で［次へ］をクリック
します。
⑬ 手順 2 に進みます。
2
ネットワーク内が検索され、［プリントサーバーの一覧］
画面が表示されますので、一覧から設定する WP100 を選
択してから、［次へ］をクリックします。
3
［無線通信モードの設定］画面が表示されますので、通信
モードを選択してから、［次へ］をクリックします。
・無線 LAN 機能を使わないときは、［無線 LAN を使用する］の
チェックを外してから［次へ］をクリックして、手順 6 へ進
みます。
アクセスポイント
無線 LAN アクセスポイント（親機）として WP100 を使用
するためのモードです。新しく無線 LAN を作り、パソコン
を接続するときに選択します。
インフラストラクチャ
すでにある無線 LAN アクセスポイント（親機）に接続して、
WP100 を無線 LAN 端末（子機）として使用するためのモー
ドです。WP100 をすでにある無線 LAN に接続して、すで
にある無線 LAN 経由で使用するときに選択します。
802.11 アドホック
無線 LAN パソコンなどの無線 LAN 機器と、WP100 を 1 対
1 で接続するときに選択します。
B
C
③ネットワーク設定をする
1
［設定の選択］画面が表示されますので、「プリントサー
バーのネットワーク設定をしてから、パソコンの設定を
する」を選択してから、［次へ］をクリックします。
２
ネットワーク内が検索され、［プリントサーバーの一覧］
画面が表示されますので、一覧から設定する本製品を選
択してから、［次へ］をクリックします。
3
［IP アドレスの変更確認］画面が表示されたときは、画面
に表示された内容を確認して、［はい］、または［いいえ］
をクリックします。
・ ［はい］をクリックすると、画面に表示された内容で本製品の
TCP/IP 情報が設定されます。
4
［TCP/IP］の設定画面が表示されますので、TCP/IP の設定を
変更するときは、画面の指示に従い設定してから、［次へ］
をクリックします。
・ サテラ MF シリーズを本製品で使用するときは、本製品に固
定の IP アドレスを設定することをお勧めします。
5
［設定内容の確認］画面が表示されますので、設定される
内容が正しいときは、［次へ］をクリックします。
6
［プリントサーバーのリセット］画面が表示されたときは、
［今すぐリセットする］をクリックします。
7
［ネットワーク設定の完了］画面が表示されますので、「パ
ソコンの設定をする」がチェックされた状態のまま、［次
へ］をクリックします。
8
WP100 をお使いのときに、4 ページの手順 2 で「【C】有
線で接続して設定する」により無線 LAN を使う設定にし
たときは、WP100 とパソコンを接続している LAN ケー
ブルを取り外します。
・本製品の電源ランプ（ ）が赤色に点滅したときは、本製品の
電源を入れ直してください。それでもなお赤色で点滅するとき
は、ユーザーズマニュアルの「困ったときには」をご覧ください。
9
「④印刷 / スキャン / ファクスの設定」の手順に進みます。
4
［SSID とチャンネルの設定］画面が表示されますので、
チャンネルと SSID を設定してから、［次へ］をクリック
します。
・新しく無線 LAN を作るときは、チャンネルと SSID を表示さ
れた設定のままで使用することもできます。
・無線 LAN アクセスポイント（親機）に接続するときは、あら
かじめ調べておいた、無線 LAN アクセスポイント（親機）と
同じ SSID を入力してください。
5
［暗号化の設定］画面が表示されますので、暗号化を設
定してから、［次へ］をクリックします。
・無線 LAN アクセスポイント（親機）に接続するときは、あら
かじめ調べておいた、無線 LAN アクセスポイント（親機）と
同じ暗号化の設定をしてください。
・無線通信の暗号化を行わないときは、［次へ］をクリックす
ると暗号化を推奨するメッセージが表示されます。
6
［設定内容の確認］画面が表示されますので、設定され
る内容が正しいときは、［次へ］をクリックします。
7
［プリントサーバーのリセット］画面が表示されたとき
は、［今すぐリセットする］をクリックします。
8
WP100 がリセットされ、［本体ランプの確認］画面が表
示されますので、WP100 の電源ランプ（ ）が緑色の点
滅から点灯に変わるまで数十秒程度待ちます。
9
［本体ランプの確認］画面で、画面の指示に従いランプ
の動作状態を選択してから、［次へ］をクリックします。
・手順 3 で［無線 LAN を使用する］のチェックを外したときは、
［本体ランプの確認］画面は表示されません。
10
［パソコンからの接続確認］画面が表示されますので、
画面の指示に従い接続を確認してから、［次へ］をクリッ
クします。
・手順 3 で［無線 LAN を使用する］のチェックを外したときは、
［パソコンからの接続確認］画面ではなく、［設定後の接続確
認］画面が表示されます。
11
［無線設定の完了］画面が表示されますので、「プリント
サーバーのネットワークとパソコンの設定をする」が
チェックされた状態のまま、［次へ］をクリックします。
12
「③ネットワーク設定をする」に進みます。
④印刷 / スキャン / ファクスの設定
1
［設定の選択］画面が表示されますので、「パソコンの設
定と、ユーティリティのインストールをする」を選択し
てから、［次へ］をクリックします。
2
本製品にプリンターが 2 台接続されているときは、設定
するプリンターを選択する画面が表示されますので、プ
リンターを選択してから、［次へ］をクリックします。
・本製品に接続したプリンターの設定は、1 台ずつ行います。
3
本製品に接続しているプリンターを使うための設定が行
われます。画面の指示に従い、セットアップの手順を進
めてください。
− お使いの環境により、セットアップ中に以下のような
画面が表示されることがあります。
［MP/MF シリーズプリンターの検出 ] 画面
・［はい］を選択して自動インス
トールしてください。
MP/MF ドライバーのインストール確認画面
・プリンターのスキャン、および
ファクス機能を使用するときは、
本製品のセットアップを中止し、
先に MP/MFドライバーをインス
トールしてください。
・プリンターの印刷機能のみを使
用するときは、そのまま本製品
のセットアップを続けられます。
［プリンタードライバーの検索 ] 画面
・パソコンにプリンタードライバー
がインストールされているとき
は、「ドライバーがコピーされて
いるフォルダ」を選択します。
・ご不明なときは、プリンターに
付属の CD-ROM をお手元に準備
してから、「CD-ROM」を選択し
て手順を進めてください。
［ファクスの設定変更 ] 画面
・PIXUS MP730 をお使いのときは、
画面で［次へ］をクリックすると、
USB 接続でファクスするための
設定が、本製品を経由してファ
クスする設定に変更されます。
［ハードウェアのインストール ] 画面 /［デジタル署名］画面
・［続行］または［はい］をクリッ
クしてください。
［Windows セキュリティ ] 画面
・［このドライバソフトウェアをイ
ンストールします］をクリック
してください。
4
本製品にプリンターが 2 台接続されているときは、［2 台
目のプリンター設定確認］画面が表示されます。もう 1
台のプリンターを使えるように設定するときは［2 台目
のプリンター設定を続ける］をチェックしてから、［次へ］
をクリックして、プリンターの設定を行います。
5
プリンターの設定が終了すると、［ユーティリティインス
トールの確認］画面が表示されますので、「⑤ユーティリ
ティのインストール」の手順に進みます。
⑤ユーティリティのインストール
1
［ユーティリティインストールの確認］画面で、「WP100/
EP100 ユーティリティをインストールする」を選択して
から、［次へ］をクリックします。
2
［インストール先フォルダの選択］画面が表示されますの
で、画面の内容を確認してから、［次へ］をクリックします。
3
［WP100/EP100 セットアップウィザードの完了］画面で、
［完了］をクリックして、セットアップウィザードを終了
します。
・ パソコンの再起動が必要な内容のメッセージ画面が表示され
たときは、画面の指示に従いパソコンを再起動してください。
4
セットアップメニューのメイン画面で［終了］をクリッ
クして、メイン画面を閉じます。
以上で、本製品の設定が終了しました。
パソコンから本製品に接続したプリンターの機能が使用でき
るか、確認してください。
・プリンターの機能が使用できないときは、ユーザーズマニュ
アルの「困ったときには」をご覧ください。
複数のパソコンからプリンターを使うときは…
複数のパソコンからプリンターを使用するときは、プリンターを
使用するすべてのパソコンで設定が必要です。 設定に使用した以
外のパソコン（2 台目以降のパソコン）は、以下の流れで設定します。
① 2 台目以降のパソコンが本製品と同じネットワークに接続
されていることを確認する
②本書の「①設定前の確認」の手順（3 ページ）を行う
③ WP100 をお使いのときは、セットアップウィザードの［設
定開始の選択］画面で、「無線の設定はしないで、ネットワー
クの設定から始める」を選択する
④セットアップウィザードの［設定の選択］画面で、「パソ
コンの設定をする」を選択する
⑤［プリントサーバーの一覧］画面で、本製品を選択する
⑥本書の「④印刷 /スキャン/ファクスの設定」と「⑤ユーティ
リティのインストール」の手順（7 ページ）を行う
ユーザー登録について
お問い合わせに対する回答や、製品のバージョンアップなど
のユーザーサポートにつきましては、ユーザー登録していた
だいた方を対象にしております。ユーザー登録されていない
場合は、ユーザーサポートをできないことがあります。必ず
ユーザー登録してください。
・インターネットに接続してオンラインユーザー登録できな
い方は、付属 CD-ROM に収録されている「ユーザー登録に
ついて」（PDF）をご覧ください。
ユーザー登録を行うには？
セットアップメニューの［その他のメニュー］にある［ユー
ザー登録］をクリックすると、ユーザー登録のご案内が表示
されます。内容をお読みになり、ユーザー登録してください。
各部の名称とはたらき
・ランプの詳細な動作情報、およびスイッチの使用方法について
は、ユーザーズマニュアルの「各部の名称とはたらき」をご覧
ください。
前面 背面 底面
無線アンテナは、図のような範囲
で回転させることができます。
① 電源ランプ：電源と本体の状態を確認できます。
色 状態 意味
緑 点灯 動作中
点滅 起動中
オレンジ 点灯 アップデートモードで動作中
点滅 セットアップウィザードで本製品を選択中
赤 点灯 設定エラー
点滅 IP アドレス重複エラー
ー 消灯 電源オフ
② 無線 LAN ランプ：無線 LAN の状態を確認できます。
色 状態 意味
赤 点滅 AOSS ™設定エラー
緑 点灯 アクセスポイントモードで動作中
点滅 アクセスポイントモードでデータを送受信中
オレンジ
点灯 802.11 アドホックまたはインフラストラクチャ
モードで動作中
点滅 802.11 アドホックまたはインフラストラクチャ
モードでデータを送受信中
ー 消灯 無線 LAN 機能がオフ / 無線 LAN 未接続
③ LAN ランプ：有線 LAN の状態を確認できます。
色 状態 意味
緑 点灯 有線 LAN に接続中
点滅 データを送受信中
ー 消灯 有線 LAN 未接続
WP10V0170SG-07R01
ユーザーサポートについて
ご不明な点がございましたら、下記までお問い合わせくださ
い。お問い合わせいただく前には、セットアップメニューの
［その他のメニュー］にある［お問い合わせ］をクリックして、
ユーザーサポートのご案内をお読みください。
キヤノンイメージングシステムテクノロジーズ株式会社
ユーザーサポートセンター
URL： http://www.canon-ist.co.jp/support/
E-mail：
[email protected]
FAX： 025-244-8561（24 時間受付）
TEL： 025-244-6445
電話受付時間：月曜〜金曜 9:00 〜 12:00、13:00 〜 17:00
（弊社休業日・祝日・祭日は除く）
④ ストレージランプ：ストレージの状態を確認できます。
色 状態 意味
緑 点灯 ・ストレージデバイス使用可能
・ファームウェア更新中
点滅 ファームウェアのイメージファイルを受信中
オレンジ 点滅 ・ストレージデバイス使用中 / 準備中
赤 点滅 ストレージデバイスと通信エラー
ー 消灯 ストレージデバイス未接続 / ストレージデバイ
ス取り外し可能
⑤ プリンターランプ：プリンターの状態を確認できます。
色 状態 意味
緑
（※3）
点灯 プリンター動作中
点滅 印刷中 / ステータス取得中
オレンジ
（※4）
点灯 プリンター動作中
点滅 印刷中 / ステータス取得中
赤 点灯 接続されていたプリンターが変更され、再起動が必要
点滅 プリンターと通信エラー
ー 消灯 プリンター未接続 / プリンター電源がオフ
※ 3：サテラレーザービームプリンター / レーザショットシリーズの
プリンター以外が接続されているときに、緑色で点灯します。
※ 4：サテラレーザービームプリンター / レーザショットシリーズの
プリンターが接続されているときに、オレンジで点灯します。
⑥ USB コネクター（前面） ⑦ 無線アンテナ
⑧ スイッチ（黒）：以下の機能があります
・ストレージのアンマウント
・AOSS ™ボタン
・設定情報の初期化
⑨ スイッチ（グレー）：以下の機能があります
・設定情報の印刷（対応しているプリンターのみ）
・アップデートモードでの起動
⑩ LAN コネクター ⑪ USB コネクター（背面）
⑫ 電源コネクター
本製品付属の専用電源アダプターを接続します。
付属の専用電源アダプター以外は接続しないでください。
⑬ 専用スタンド
本製品を縦置きで設置するときに使用します。
⑭ 製品ラベル
本製品のモデル名と MAC アドレスなどが記載されています。
MAC アドレスは、「0030C4」から始まる 12 けたの英数字です。
