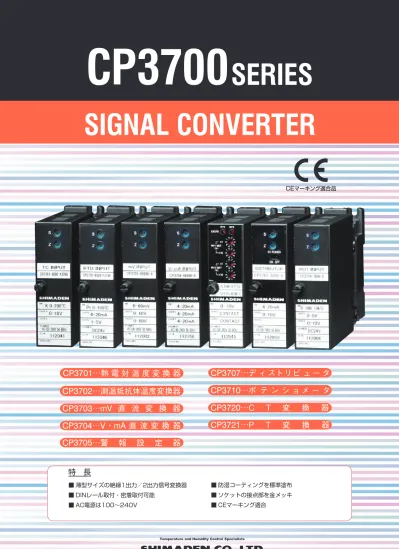

CP3700 SERIES SIGNAL CONVERTER CE マーキング適合品 薄型サイズの絶縁 1 出力 /2 出力信号変換器 DINレール取付 密着取付可能 AC 電源は100~240V 防湿コーティングを標準塗布 ソケットの接点部を金メッキ CEマーキング適合

CP3700

SERIES

SIGNAL CONVERTER

CE

マーキング適合品

■ 薄型サイズの絶縁1出力／2出力信号変換器

■ DINレール取付・密着取付可能

■ AC電源は100～240V

■ 防湿コーティングを標準塗布

■ ソケットの接点部を金メッキ

■ CEマーキング適合

熱電対温度変換器

CP3701

熱電対温度変換器

CEマーキング適合品 l入　力 ：熱電対　T，E，J，K，N，R，S，B（コード選択表参照） l変換精度 ：±｛0.1%FS ±0.5 ℃（感温素子精度）＋リニアライズ精度※｝以内（25±5 ℃にて） 　※リニアライズ精度は、入力スパンにより変わります。（0.1%FS Typ.） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の温度変化に対してスパン±0.2%以下 l基準接点温度補償 ：温度補償器（感温素子）内蔵 l測定範囲 ：測定範囲コード表参照 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l入力抵抗 ：1MΩ以上（停電時1MΩ／定格入力） l外部抵抗許容範囲 ：1kΩ以下 l応答速度 ：160ｍsec以下（0〜90%）at100%ステップ入力 lバーンアウト ：アップスケール l変換出力可変範囲 ：ゼロ スパンの約±5%FS（前面調整Ｚにより可変） ：スパン スパンの約±5%FS（前面調整Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　7VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V‐0） ：ソケット端子台 端子台：PBT樹脂（UL94V‐0） 端子台カバー：PC樹脂（UL94V‐2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g 以下

仕　様

ブロックダイアグラム　端子接続図

■測温抵抗体入力を各種直流信号に変換する薄型プラグイン構造の絶縁１出力／２出力測温抵抗体温度変換器です。

■CEマーキング適合

入力信号 ＋ 入力信号 － 熱電対 増幅回路 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 第2出力回路 第1出力回路 絶縁 回路 電源 回路 絶縁 回路 絶縁 回路 供給電源 GND N(－) P(＋) リニアライザ Z S ＣＪ センサー

CP3701

コード選択表

測定範囲コード表

端子配列図、信号割付

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

1

2

4

5

6

7

8

9

10

11

P(

＋

)

N(

－

)

GND

＋　

OUTPUT 1

－　

OUTPUT 1

N.C

＋　

OUTPUT 2

－　

OUTPUT 2

T.C

＋

T.C

－

N.C

POWER

項 目 コード 仕 様 1. シリーズ CP3701‐ 熱電対温度変換器 2. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 3. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 電 源 90‐ 100∼240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 5. 入 力 K 熱電対 K E 熱電対 E J 熱電対 J T 熱電対 T B 熱電対 B R 熱電対 R S 熱電対 S N 熱電対 N X その他 6. 測定範囲 ooo 測定範囲コード表参照 7. 特記事項 0₉ なし_あり 入力種類 測定範囲 コード E・J K・T -100∼ 100 °C 016 -50∼ 150 °C 035 0∼ 100 °C 219 0∼ 150 °C 223 0∼ 200 °C 226 0∼ 300 °C 230 0∼ 400 °C 240 -200∼ 200 °C 504 -150∼ 150 °C 507 -50∼ 200 °C 533 E・J・K 0∼ 500 °C _{0∼ 600 °C} 250₂₆₀ K 0∼ 800 °C _{0∼ 1000 °C} 308₃₁₀ K・N・R 0∼ 1200 °C 312 N・R 0∼ 1300 °C 313 S・R 0∼ 1400 °C _{0∼ 1600 °C} 314₃₁₆ B 0∼ 1800 °C 318 ※ その他 999 ※ 600 °C以下は精度保証外

CP3702

測温抵抗体温度変換器

測温抵抗体温度変換器

仕　様

l入　力 ：測温抵抗体　Pt100／JPt100（コード選択表参照） l変換精度 ：±0.15%FS以内（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の温度変化に対してスパンの±0.2%以下 l測定範囲 ：測定範囲コード表参照 l規定電流 ：1mA l入力導線抵抗 ：1線当たり200Ω以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流：2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ 以上 100mVスパン以上 負荷抵抗：100kΩ 以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗：750Ω 以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：170ｍsec 以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ スパンの約±5%FS（前面調整Ｚにより可変） ：スパン スパンの約±5%FS（前面調整Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　7VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS ： IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V‐0） ：ソケット端子台 端子台：PBT樹脂（UL94V‐0） 端子台カバー：PC樹脂（UL94V‐2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g以下

ブロックダイアグラム　端子接続図

■測温抵抗体入力を各種直流信号に変換する薄型プラグイン構造の絶縁１出力／２出力測温抵抗体温度変換器です。

■CEマーキング適合

A B B 測温抵抗体 増幅回路 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 定電流回路 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) Z S 基準抵抗 CEマーキング適合品

CP3702

コード選択表

測定範囲コード表

端子配列図、信号割付

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

P(

＋

)

N(

－

)

GND

＋　

OUTPUT 1

－　

OUTPUT 1

N.C

＋　

OUTPUT 2

－　

OUTPUT 2

A RTD

B RTD

B' RTD

POWER

1

2

4

5

6

7

8

9

10

11

項 目 コード 仕 様 1. シリーズ CP3702‐ 測温抵抗体温度変換器 2. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 3. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 5. 入 力 F Pt100 J JPt100 6. 測定範囲 ooo 測定範囲コード表参照 7. 特記事項 0 なし 9 あり 入力種類 測定範囲 コード PT100 JPt100 -100∼ 100 °C 016 -100∼ 50 °C 018 -100∼ 0 °C 020 -60∼ 40 °C 029 -50∼ 150 °C 035 -50∼ 100 °C 036 -50∼ 50 °C 038 -20∼ 80 °C 053 -10∼ 50 °C 063 0∼ 50 °C 211 0∼ 60 °C 213 0∼ 100 °C 219 0∼ 150 °C 223 0∼ 200 °C 226 0∼ 250 °C 228 0∼ 300 °C 230 0∼ 350 °C 235 0∼ 400 °C 240 0∼ 500 °C 250 その他 999

ｍＶ直流変換器

CP3703

（ｍＶ）直流変換器

■各種センサ等のmV信号を各種直流信号に変換する薄型プラグイン構造の絶縁１出力／２出力 mV信号変換器です。

■CEマーキング適合

入力信号 増幅回路 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) Z S ＋ －

仕　様

l入　力 ：直流電圧信号mV（コード選択表参照） l入力抵抗 ：1MΩ以上（停電時1MΩ／定格入力） l入力許容電圧 ：30V DC l変換精度 ：±0.1%FS以内（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の温度変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：160ｍsec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ スパンの約±5%FS（前面調整Ｚにより可変） ：スパン スパンの約±5%FS（前面調整Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC ±10% 　24V DC ±10% l消費電力 ：100〜240V AC時　5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V‐0） ：ソケット端子台 端子台：PBT樹脂（UL94V‐0） 端子台カバー：PC樹脂（UL94V‐2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g以下 CEマーキング適合品

ブロックダイアグラム　端子接続図

CP3703

項 目 コード 仕 様 1. シリーズ CP3703‐ mV直流変換器 2. 入 力 1 0∼ 10mV DC 2 0∼100mV DC 9 その他 3. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 5. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 6. 特記事項 0 なし 9 あり

端子配列図、信号割付

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

GND

＋　

OUTPUT 1

－　

OUTPUT 1

NC

＋　

OUTPUT 2

－　

OUTPUT 2

＋　

INPUT

－　

INPUT

NC

P(

＋

)

N(

－

) POWER

1

2

4

5

6

7

8

9

10

11

コード選択表

Ｖ・ｍＡ直流変換器

CP3704

（Ｖ・ｍＡ）直流変換器

ブロックダイアグラム　端子接続図

■直流電流信号 または 電圧信号を各種直流信号に変換する薄型プラグイン構造の絶縁1出力／2出力直流信号変換器

（アイソレータ）です。

■CEマーキング適合

入力信号 増幅回路 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) Z S ＋ －

仕　様

l入　力 ：電流信号 V・mA（コード選択表参照） l入力抵抗 ：電圧入力　1MΩ以上 ：電流入力　250Ω l入力許容範囲 ：電圧入力　30V DC ：電流入力　40mA DC l変換精度 ：±0.1%FS（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10℃の温度変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 ：直流電流 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：85msec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ 約±5%FS（前面調整器Ｚにより可変） ：スパン 約±5%FS（前面調整器Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V‐0） ：ソケット端子台 端子台：PBT樹脂（UL94V‐0） 端子台カバー：PC樹脂（UL94V‐2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g 以下 CEマーキング適合品

CP3704

コード選択表

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

GND

＋　

OUTPUT 1

－　

OUTPUT 1

NC

＋　

OUTPUT 2

－　

OUTPUT 2

＋　

INPUT

－　

INPUT

NC

P(

＋

)

N(

－

) POWER

1

2

4

5

6

7

8

9

10

11

項 目 コード 仕 様 1. シリーズ CP3704‐ V・mA 直流変換器 2. 入 力 1 0 ∼ 5V DC 3 0 ∼ 1V DC 4 0 ∼ 10V DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 -5 ∼ 5V DC 8 -10 ∼ 10V DC 9 その他 3. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が6 (4∼20mA DC) の場合のみ選択 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 5. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 6. 特記事項 0 なし_{9 あり}

端子配列図、信号割付

警報設定器

CP3705

警報設定器

ブロックダイアグラム　端子接続図

■直流電流／電圧信号のレベルを2点（上下限）の設定点と比較しリレーのＯＮ／ＯＦＦ信号を出力する薄型プラグイン構造

の絶縁２点警報設定器です。

■CEマーキング適合

l入　力 ：直流電圧・電流信号（コード選択表参照） l入力抵抗 ：電圧入力　1MΩ以上（停電時10kΩ／定格入力） ：電流入力　250Ω l入力許容範囲 ：電圧入力　30V DC ：電流入力　40mA DC l警報動作方式 ：上下限、上限二段、下限二段（コード選択表参照） l警報設定方式 ：前面ロータリスイッチにより設定 l警報設定範囲 ：入力信号の0〜99% l警報設定分解能 ：1%FS l警報設定精度 ：±0.5%FS l警報出力 ：リレー接点2出力（警報時励磁　C接点） l動作すきま ：1.0%±0.3%FS l接点容量 ：125V AC　5A　抵抗負荷 l入力応答速度 ：150msec以下　90%設定at100%ステップ入力 lリレー動作制限 ：電源投入後より約2秒後動作 ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　6.5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐ 第１出力 ‐ 第２出力 ‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V‐0） ：ソケット端子台 端子台：PBT樹脂（UL94V‐0） 端子台カバー：PC樹脂（UL94V‐2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体130g以下、ソケット端子台80g以下 入力信号 _N.O COM N.C N.O COM 比較回路 増幅回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 N(－) P(＋) ×10 ×1 ×10 ×1 ＋ － GND N.C

仕　様

CEマーキング適合品

CP3705

項 目 コード 仕 様 1.シリーズ CP3705‐ 警報設定器 2.入 力 1 0 ∼ 5V DC 4 0 ∼ 10V DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 9 その他 3.警報動作 03 上・下限警報 07 下限二段警報 08 上限二段警報 4.電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 5.特記事項 0 なし 9 あり

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

GND

NC

　

OUT 1

NO

　

OUT 1

COM OUT 1

COM OUT 2

NO

　

OUT 2

＋　

INPUT

－　

INPUT

NC

　

OUT 2

P(

＋

)

N(

－

) POWER

1

2

4

5

6

7

8

9

10

11

NC

NO

COM

_{誘導性負荷}

バリスタ・CR回路等の

保護回路

AC電源

AC電源の接続例

RY

NC

NO

COM

_{誘導性負荷}

ダイオード・バリスタ・

CR回路等の保護回路

DC電源

DC電源の接続例

RY

端子配列図、信号割付

接　続　例

コード選択表

ディストリビュータ

CP3707

ディストリビュータ

■各種２線式伝送器に電源を供給し、帰還ループの4〜20mA信号を各種直流信号に変換する薄型プラグイン構造の

絶縁１出力／２出力ディストリビュータです。アイソレータとしても使用できます。

■CEマーキング適合

l入　力 ：4〜20mA DC　２線式伝送器 l入力抵抗 ：250Ω l伝送器供給電源 ：出力電圧：26.4V（TYP）/入力0%時〜21.6V（TYP）/ 入力100% 時 ：最大電流：22mA（TYP） l最大電流 ：25mA DC（TYP） l変換精度 ：±0.1%FS以内（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の温度変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：85ｍsec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ 約±5%FS（前面調整器Ｚにより可変） ：スパン 約±5%FS（前面調整器Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　7.5VA以下 　24V DC時　2.4W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V ‐ 0） ：ソケット端子台 端子台：PBT樹脂（UL94V ‐ 0） 端子台カバー：PC樹脂（UL94V ‐ 2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g以下 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 伝送器 供給電源 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) 増幅回路 Z S ＋ － COM 入力信号 250Ω 伝送器 供給電源 250Ω 9 10 11 ＋ − ２線式 伝送器 4∼20mA 伝送器 供給電源 250Ω 9 10 11 ＋ − 入力 信号 4∼20mA

仕　様

CEマーキング適合品

ブロックダイアグラム　端子接続図

CP3707

コード選択表

項 目 コード 仕 様 1. シリーズ CP3707‐ ディストリビュータ 2. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0∼ 5V DC 8 0∼ 10V DC 9 その他 3. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 5. 特記事項 0 なし 9 あり

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

GND ＋　OUTPUT 1 －　OUTPUT 1 NC ＋　OUTPUT 2 －　OUTPUT 2 ＋　INPUT －　INPUT COM P(＋) N(－) POWER 1 2 4 5 6 7 8 9 10 11

端子配列図、信号割付

ポテンショメータ

CP3710

ポテンショメータ変換器

■ポテンショメータ（すべり抵抗）式センサの抵抗値の変化を検出し、各種直流信号に変換する薄型プラグイン構造の

絶縁１出力／２出力ポテンショメータ変換器です。

■CEマーキング適合

ブロックダイアグラム　端子接続図

l入　力 ：ポテンショメータ（３線入力） l入力抵抗値範囲 ：0〜100Ω から 0〜10kΩ l許容入力導線抵抗 ：1線あたり全抵抗値の10%FS 以下（各線の抵抗値は等しいこと） l変換精度 ：±0.2%FS以内（25 ℃±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 10mVスパン以上 100mVスパン以上 負荷電流： 2mA 以下 負荷抵抗： 10kΩ以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 第1、第2共に電流の場合 負荷抵抗： 750Ω以下 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：170msec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ 入力スパンの0〜50%FS（前面調整器Ｚにより可変） ：スパン 入力スパンの50〜100%FS（前面調整器Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC±10% 　24V DC±10% l消費電力 ：100〜240V AC時　5.5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V ‐ 0） ：ソケット端子台 端子台：PBT樹脂（UL94V ‐ 0） 端子台カバー：PC樹脂（UL94V ‐ 2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g以下、ソケット端子台80g 以下 A B C ポテンショメータ 第1出力信号＋ 第1出力信号－ 第2出力信号＋　 第2出力信号－　 基準電圧 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) 増幅回路 Z S

仕　様

CEマーキング適合品

CP3710

コード選択表

項 目 コード 仕 様 1. シリーズ CP3710‐ ポテンショメータ変換器 2. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 3. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 08‐ 24V DC ±10% 5. 特記事項 0 なし 9 あり P(＋) N(－) GND ＋　OUTPUT 1 －　OUTPUT 1 NC ＋　OUTPUT 2 －　OUTPUT 2 A POT B POT C POT POWER 1 2 4 5 6 7 8 9 10 11

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

CT変換器

CP3720

CT交流信号入力変換器

■CT（変流器）からの交流電流信号を実効値演算し各種直流信号に変換する薄型プラグイン構造の

絶縁1出力／2出力CT変換器です。

■CEマーキング適合

第1出力信号＋ 第2出力信号＋　 第2出力信号－　 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) 増幅回路 Z S 第1出力信号－ 実効値演算 CT シャント抵抗 L N

ブロックダイアグラム　端子接続図

l入　力 ：CT出力による交流電流（コード選択表参照） l入力抵抗 ：AC5A入力　 2mΩ（シャント抵抗） ：AC1A入力　10mΩ（シャント抵抗） l入力周波数 ：50/60Hz l許容入力 ：連続　定格の120% ：瞬時　定格の10倍（3秒間） lクレストファクタ ：3以下 l変換精度 ：スパンの10%以上にて±0.25%FS 以内（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10 ℃の温度変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：400msec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ 約±5%FS（前面調整器Ｚにより可変） ：スパン 約±5%FS（前面調整器Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC ±10% 　24V DC±10% l消費電力 ：100〜240V AC時　5.5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 ：入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 ：入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 ：電源、接地間 2000V AC　1分間 ：第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 ：本体ハウジング ABS樹脂（UL94V ‐ 0） ：ソケット端子台 端子台：PBT樹脂（UL94V ‐ 0） 端子台カバー：PC樹脂（UL94V ‐ 2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 ：H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 ：本体120g 以下、ソケット端子台80g 以下

仕　様

CEマーキング適合品

CP3720

項 目 コード 仕 様 1. シリーズ CP3720‐ CT 交流信号入力変換器 2. 入 力 21 0 ∼ 1A AC 22 0 ∼ 5A AC 3. 変換出力１ 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 4. 変換出力２ 0 なし 1 0 ∼ 10mV DC 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 5. 電 源 90‐_08‐ 100 ∼ 240V AC ±10% 50/60Hz_{24V DC ±10%} 6. 特記事項 0₉ なし_あり

コード選択表

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

P(

＋

)

N(

－

)

GND

＋　

OUTPUT 1

－　

OUTPUT 1

(L) INPUT

＋　

OUTPUT 2

－　

OUTPUT 2

L

　

INPUT

N

　

INPUT

(N) INPUT

POWER

1

2

4

5

6

7

8

9

10

11

端子配列図、信号割付

PT変換器

CP3721

PT交流信号入力変換器

■PT（変圧器）からの交流電圧信号を実効値演算し各種直流信号に変換する薄型プラグイン構造の

絶縁1出力／2出力PT変換器です。

■CEマーキング適合

第1出力信号＋ 第2出力信号＋　 第2出力信号－　 第2出力回路 第1出力回路 絶縁 回路 絶縁 回路 電源 回路 絶縁 回路 供給電源 GND N(－) P(＋) 増幅回路 Z S 第1出力信号－ 実効値演算 PT _L N

ブロックダイアグラム　端子接続図

l入　力 ：交流電圧　コード選択表参照 l入力抵抗 ：1MΩ以上 l入力周波数 ：50/60Hz l許容入力 ：連続　定格の120% ：瞬時　定格の1.5倍（5秒間） lクレストファクタ ：3以下 l変換精度 ：スパンの10%以上にて±0.25%FS 以内（25±5 ℃にて） l変換出力 ：直流電圧，電流（コード選択表参照） l周囲温度の影響 ：10℃の温度変化に対してスパンの±0.2%以下 l最大出力負荷 ：直流電圧 1Vスパン以上 負荷電流： 2mA 以下 10mVスパン以上 負荷抵抗： 10kΩ以上 100mVスパン以上 負荷抵抗：100kΩ以上 ：直流電流 第1出力のみ電流の場合 負荷抵抗： 750Ω以下 第1、第2共に電流の場合 負荷抵抗：第１出力／550Ω以下　第２出力／350Ω以下 l応答速度 ：400msec以下（0〜90%）at100%ステップ入力 l変換出力可変範囲 ：ゼロ 約±5%FS（前面調整器Ｚにより可変） ：スパン 約±5%FS（前面調整器Ｓにより可変） ■一般仕様 l電　源 ：100〜240V AC ±10% 　24V DC±10% l消費電力 ：100〜240V AC時　5.5VA以下 　24V DC時　2W以下 l使用温度範囲 ：-5〜55 ℃ l使用湿度範囲 ：5〜90%RH（結露なきこと） l保存温度範囲 ：-10〜60 ℃ l適合規格 ：安全 ：EMC ：RoHS : IEC61010-1 および EN61010-1 IEC61010-2-030 および EN61010-2-030 : EN61326-1 : EN50581 l絶縁抵抗 入力 ‐ 第１出力 ‐ 第２出力 ‐ 電源 ‐ 接地各端子間 500V DC　100MΩ以上 l耐電圧 入力 ‐（第１出力、第２出力）‐（電源、接地）各端子間 2000V AC　1分間 電源、接地間 2000V AC　1分間 第１出力 ‐ 第２出力間 500V AC　1分間 l材　質 本体ハウジング ABS樹脂（UL94V ‐ 0） ソケット端子台 端子台：PBT樹脂（UL94V ‐ 0） 端子台カバー：PC樹脂（UL94V ‐ 2） DINレールストッパー：PP樹脂（UL94HB） l外形寸法 H86×W29×D125 mm（取付ネジ、ソケット端子台含む。）（外形寸法図・取付寸法図は、末ページ参照） l質　量 本体120g 以下、ソケット端子台80g 以下 CEマーキング適合品

仕　様

CP3721

コード選択表

項 目 コード 仕 様 標準価格（円） 1. シリーズ CP3721‐ PT交流信号入力変換器 52,000 2. 入 力 01 0 ∼ 110V AC 50/60Hz 0 加 算 価 格 02 0 ∼ 150V AC 50/60Hz 04 0 ∼ 250V AC 50/60Hz 99 その他 別途加算 3. 変換出力１ 1 0 ∼ 10mV DC 0 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 別途加算 4. 変換出力２ 0 なし 0 1 0 ∼ 10mV DC 10,000 2 0 ∼ 100mV DC 3 -10 ∼ 10mV DC 4 -100 ∼ 100mV DC 5 1 ∼ 5V DC 6 4 ∼ 20mA DC ※出力１が 6 (4∼20mA DC) の場合のみ選択可 7 0 ∼ 5V DC 8 0 ∼ 10V DC 9 その他 別途加算 5. 電 源 90‐ 100 ∼ 240V AC ±10% 50/60Hz 0 08‐ 24V DC ±10% 6. 特記事項 0 なし 0 9 あり 別途加算

SOCKET TOP VIEW

8 7 6

11 10 9

1 2

P(＋) N(－) GND ＋　OUTPUT 1 －　OUTPUT 1 NC ＋　OUTPUT 2 －　OUTPUT 2 NC L　INPUT N INPUT POWER 1 2 4 5 6 7 8 9 10 11

端子配列図、信号割付

共通

CP3701 TC INPUT TAG NO. S/N POWER OUT 1 IN Z S SHIMADEN

84

25

8

84

33

86

40.5

30.5

84

35.2

18.4

6

7.5

4.2

φ4.2

9.5

29

単位: mm

外形寸法図
