2. セットアップ手順の開始セットアップ手順を進める前に OS をインストールするパーティションのサイズを決定してくださいシステムをインストールするパーティションのサイズは次の計算式から求めることができますインストールに必要なサイズ + ページングファイルサイズ + ダンプファイルサイズ

(1)

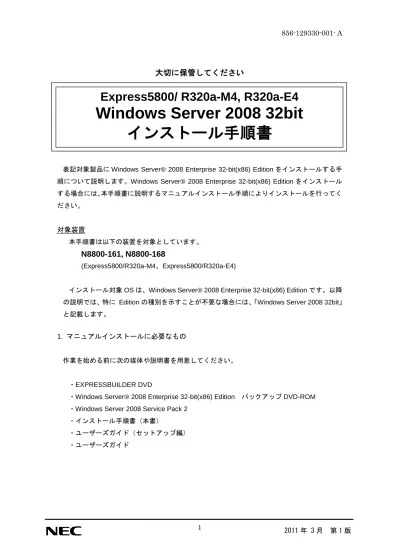

Express5800/ R320a-M4, R320a-E4

Windows Server 2008 32bit

インストール手順書

大切に保管してください

表記対象製品に Windows Server® 2008 Enterprise 32-bit(x86) Edition をインストールする手順について説明します。Windows Server® 2008 Enterprise 32-bit(x86) Edition をインストールする場合には、本手順書に説明するマニュアルインストール手順によりインストールを行ってください。対象装置本手順書は以下の装置を対象としています。

N8800-161, N8800-168

(Express5800/R320a-M4、Express5800/R320a-E4)

インストール対象 OS は、Windows Server® 2008 Enterprise 32-bit(x86) Edition です。以降の説明では、特に Edition の種別を示すことが不要な場合には、「Windows Server 2008 32bit」と記載します。

1. マニュアルインストールに必要なもの

作業を始める前に次の媒体や説明書を用意してください。

・EXPRESSBUILDER DVD

・Windows Server® 2008 Enterprise 32-bit(x86) Edition バックアップ DVD-ROM ・Windows Server 2008 Service Pack 2

・インストール手順書（本書）

・ユーザーズガイド（セットアップ編）・ユーザーズガイド

(2)

2. セットアップ手順の開始セットアップ手順を進める前に、OS をインストールするパーティションのサイズを決定してください。システムをインストールするパーティションのサイズは、次の計算式から求めることができます。インストールに必要なサイズ＋ページングファイルサイズ＋ダンプファイルサイズ＋アプリケーションサイズインストールに必要なサイズ = 9,400MB

（Windows Server 2008 ＋ Service Pack 2 DVD-ROM）ページングファイルサイズ（推奨） = 搭載メモリサイズ × 1.5 ダンプファイルサイズ = 搭載メモリサイズ + 300MB アプリケーションサイズ = 任意例えば、搭載メモリサイズが 1GB(1,024MB)でフルインストールを選択した場合、パーティションサイズは、前述の計算方法から 9,400MB ＋ (1,024MB × 1.5) ＋ 1,024MB ＋ 300MB ＋アプリケーションサイズ＝ 12,260MB ＋アプリケーションサイズとなります。以降、ユーザーズガイド（セットアップ編）を参照して、以下の手順を実施してください。 ●上記ページングファイルサイズはデバッグ情報（ダンプファイル）採取のための推奨サイズです。ブートボリュームには、ダンプファイルを格納するのに十分な大きさの初期サイズを持つページングファイルが必要です。また、ページングファイルが不足すると仮想メモリ不足により正確なデバッグ情報を採取できない場合があるため、システム全体で十分なページングファイルサイズを設定してください。 ●システム構成によっては 1 つのパーティションに 4096MB 以上のページングファイルサイズを設定できないことがあります。 4096MB より小さい値を入力する旨のメッセージが出力されましたら、4095MB に設定してください。 ●搭載メモリサイズが 2GB 以上の場合のダンプファイルサイズの最大は「2048MB＋300MB」です。 ●その他アプリケーションなどをインストールする場合は、別途そのアプリケーションが必要とするディスク容量を追加してください。

(3)

3. Windows Server 2008 32bit のインストール

次の手順に従ってインストールします。１. システムの電源を ON にする。

２. Windows Server 2008 32bit バックアップ DVD-ROM を光ディスクドライブにセットする。

３. システムを再起動する。

<Ctrl>+<Alt>+<Del>キーを押すか電源を OFF/ON して、再起動してください。

DVD-ROM から起動します。

｢Windows is loading files …｣のメッセージが表示されます。

４. 右の画面が表示されたら、言語とその他の項目を入力してから［次へ］をクリックする。

５. 右の画面が表示されたら、［今すぐインストール］をクリックする。

Windows Server 2008 32bit のインストールを開始します。

●ハードディスク上に起動可能な OS がインストール済みの場合は、画面上部に「Press any key to boot from CD or DVD...」が表示されている間に<Enter> キーを押してください。起動可能な OS が存在しない場合は不要です。

●Windows のインストール画面（手順４の画面）が表示されなかった場合は、<Enter> キーが正しく押されていません。システムの電源を ON し直してから始めてください。

(4)

６. 右の画面が表示されたら、［Windows Server 2008 Enterprise(フルインストール)］を選択する。７. 右の画面が表示されたら、ライセンス条項の内容を確認し、同意する場合は、［条項に同意します］にチェックを入れ［次へ］をクリックする。８. 右の画面が表示されたら、インストールの種類を選択する。ここでは、［カスタム（詳細）］をクリックします。９. 右の画面が表示されたら、［ドライブオプション（詳細）］をクリックする。

(5)

１０. [新規]をクリックし、表示されたサイズ入力ボックスにパーティションを作成するサイズを入力し、[適用]をクリックする。１１.手順１０で作成したパーティションを選択し、[フォーマット]をクリックする。１２.右の画面で、作成したパーティションを選択し、［次へ］をクリックする。次のメッセージが表示され、自動で Windows のインストールが開始します。

１３．Windows Server 2008 32bit セットアップ完了後、ログオンする前にパスワード変更を要求する画面が表示されるので、［OK］をクリックする。１４．パスワードを変更し［］をクリックする。画面に表示されるパーティションの数は、ご使用の環境によって異なります。パスワードが下記の条件を満たさない場合、設定することができません。 - 6 文字以上(半角) - 数字/英大文字/英小文字/記号のいずれか 3 つ以上を含む

(6)

１５．右の画面のメッセージが表示されたら、［OK］をクリックする。

１６．ログオン後「初期構成タスク」画面が表示され、ユーザー情報を設定する。

(7)

１７．以下の手順に従って、システムのアップデートを行う。 ① 管理者権限のあるビルトイン Administrator で、システムにログオンする。 ② 「EXPRESSBUILDER」DVD を光ディスクドライブにセットする。 ③ メニューが表示されるので[Windows をセットアップする]から[システムのアップデート]をクリックする。 ④ セットアップメッセージが表示されるので、メッセージの内容を確認し、[OK]をクリックする。「システムのアップデート」が開始されます。 ⑤ 右画面のメッセージが表示されたら、[OK]をクリックする。

●「システムのアップデート」完了後、Scalable Networking Pack (SNP) 機能が「無効」に設定されます。SNP 機能の詳細については、SNP 機能の使用有無にかかわらず、必ず下記の詳細情報を参照してください。 http://support.express.nec.co.jp/care/techinfo/snp.html ●KB967224 が適用されていない場合、上記 URL から SNP 機能の公開情報を参照し、 [■ EXPRESSBUILDER の「システムのアップデート」を適用する前に]をご確認ください。KB967224 に対する注意事項の記載があります。メニューで右クリックすると現れるメニューでも同様の操作ができます。「EXPRESSBUILDER」DVD を光ディスクドライブにセットしている場合は、ただちに「EXPRESSBUILDER」DVD を光ディスクドライブから取り出してください。

(8)

１８．ft Server Control Software をインストールする。

１) 以下の手順に従って、ft Server Control Software のインストールを行う。 (a) 管理者（Administrator）権限のあるユーザでシステムにログオンした後、

「EXPRESSBUILDER」DVD を本装置の光ディスクドライブにセットする。 (b) 表示されたメニュー画面の「ソフトウェアをセットアップする」をクリックし、

メニューから［ft Server Control Software］をクリックする。以降はメッセージに従って作業を続けてください。

ft Server Control Software のインストール中は、ディスプレイに「ft Server Control Software をインストールしています。しばらくお待ちください。」のメッセージが表示されます。このメッセージが表示されている間は、キーボードやマウスなどの操作は行わないでください。インストール中に各種のポップアップメッセージやダイアログが表示されますが、全て自動的に処理されます。以下のダイアログが表示されるタイミングがありますが、自動的に処理されますので、キーボードやマウスからの操作は行わないでください。不用意にセットアップを中断すると、OS 起動に支障をきたす場合があります。２) インストール中に再起動が行われる。

ft Server Control Software のインストール中に再起動が行われます。

インストールの途中で、数回の再起動が行われますので、「EXPRESSBUILDER」DVD がセットされている場合は取り出してください。インストールの開始前にすべてのプログラムを終了してください。特に Microsoft 管理コンソールやレジストリエディタが起動されている場合、正常にインストールが行われないことがありますので、必ずすべてのプログラムを終了してください。

(9)

３) 「インストールが完了しました。」のメッセージが表示される。

インストールが終了すると「インストールが完了しました。」のメッセージが表示され、［OK］ボタンをクリックすると再起動が行われます。

なお、メッセージが画面の背後に隠れてしまう場合があるため、タスクバーなどで画面を切り替えて確認してください。

また、ft Server Control Software のインストール後、下記のデバイスにおいてデバイスマネージャで！マークが表示されますが、本装置の仕様によるものであり、動作に影響はありません。

－システムデバイス - Stratus Disk Device

－記憶域コントローラ - Stratus Virtual Host Adapter Device １９．ESMPRO/ServerAgent をインストールする。ユーザーズガイド（セットアップ編）5-3 ページ「ESMPRO/ServerAgent」を参照してください。２０．各種オプション装置の接続・設定、各種ソフトウェアのアップデート本体装置へ接続するオプション PCI ボードおよび周辺装置がある場合は、ユーザーズガイド（セットアップ編）「Step C-2 各種オプション装置の接続・設定を行う」（P4-52）、および、別冊のユーザーズガイド「PCI ボード」（P8-30）を参照し、接続してください。また、対象装置にアップデート媒体が添付されている場合には「Step C-3 各種ソフトウェアのアップデート」（P4-53）を実施してください。

２１．Windows Server 2008 Service Pack 2 の適用

Windows Server 2008 Service Pack 2 インストール媒体を光ディスクドライブにセットして、Windows Server 2008 Service Pack 2 の適用を行ってください。Windows Server 2008 Service Pack 2 のインストール媒体は、32bit 版、64bit 版共通です。

適用方法は、Windows Server 2008 Service Pack 2 インストール媒体をセットした際に表示されるメッセージを参照してください。

Windows Server 2008 Service Pack 2 の適用は、必ず LAN の二重化を設定する前に行ってください。

「システムのアップデート」および「ft Server Control Software」/ 「ESMPRO/ServerAgent」のインストールは、必ず行ってください。

(10)

２２．各種設定

Windows Server 2008 Service Pack 2 を適用後、ユーザーズガイド（セットアップ編）を参照して、「Step C-5 LAN の二重化を設定する」（P4-55）から、「Step C-11 システム情報のバックアップ」（P4-95）までの設定を行ってください。
