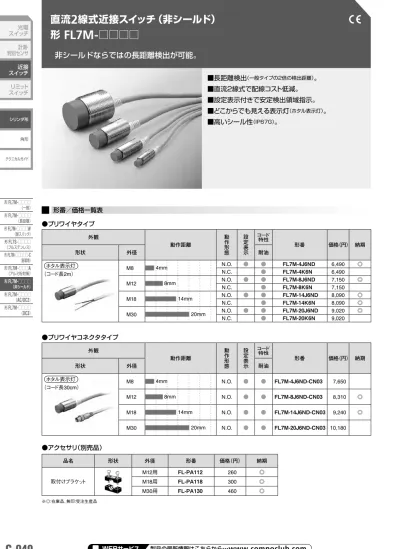

■長距離検出
（一般タイプの2倍の検出距離）。
■直流2線式で配線コスト低減。
■設定表示付きで安定検出領域指示。
■どこからでも見える表示灯
（ホタル表示灯）。
■高いシール性
（IP67G）。
形番／価格一覧表
●プリワイヤタイプ
外観 動作距離 動作形態 設定表示 コード 特性 形番 価格（円） 納期 形状 外径 耐油 （コード長2m） ホタル表示灯 M8 4mm N.O. ● ● FL7M-4J6ND 6,490 ◎ N.C. ● FL7M-4K6N 6,490 M12 8mm N.O. ● ● FL7M-8J6ND 7,150 ◎ N.C. ● FL7M-8K6N 7,150 M18 14mm N.O. ● ● FL7M-14J6ND 8,090 ◎ N.C. ● FL7M-14K6N 8,090 ◎ M30 20mm N.O. ● ● FL7M-20J6ND 9,020 ◎ N.C. ● FL7M-20K6N 9,020●プリワイヤコネクタタイプ
外観 動作距離 動作形態 設定表示 コード 特性 形番 価格（円） 納期 形状 外径 耐油 （コード長30cm） ホタル表示灯 M8 4mm N.O. ● ● FL7M-4J6ND-CN03 7,650 M12 8mm N.O. ● ● FL7M-8J6ND-CN03 8,310 ◎ M18 14mm N.O. ● ● FL7M-14J6ND-CN03 9,240 ◎ M30 20mm N.O. ● ● FL7M-20J6ND-CN03 10,180●アクセサリ（別売品）
品名 形状 外径 形番 価格（円） 納期 取付けブラケット M12用 FL-PA112 260 ◎ M18用 FL-PA118 300 ◎ M30用 FL-PA130 460 ◎ ※◎：在庫品、無印：受注生産品 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）直流
2
線式近接スイッチ（非シールド）
形
FL7M-
□□□□
非シールドならではの長距離検出が可能。
形番 FL7M-4□6N□（-CN03） FL7M-8□6N□（-CN03） FL7M-14□6N□（-CN03） FL7M-20□6N□（-CN03） 検出方式 高周波発振形（非シールド） 定格動作距離 4 ±0.4mm 8 ±0.8mm 14 ±1.4mm 20 ±2mm 設定距離 0 ～3.2mm 0 ～6.4mm 0 ～11.2mm 0 ～16mm 標準検出体 20×20、 t ＝1mm、 鉄 30×30、 t ＝1mm、 鉄 30×30、 t ＝1mm、 鉄 54×54、 t ＝1mm、 鉄 応差 動作距離の15%以下 動作距離の10%以下 定格電源電圧 DC 12／24V 使用電圧範囲 DC 10 ～30V 漏れ電流 0.8mA 以下 制御出力 開閉電流 3～100mA 残留電圧 3V以下（開閉電流100mA、 コード長2m時） 出力耐電圧 DC 30V 応答周波数 1kHz 800Hz 400Hz 100Hz 温度特性 動作距離において ＋25°Cを基準として －25～＋70°Cで ±15%以下 動作距離において＋25°Cを基準として －25～＋70°Cで＋15／－10％以下 動作距離（＋25°C）の ±10%以内 （－10～＋60°C） 電源電圧特性 動作距離において定格電源電圧を基準として±15%の電圧変動で±1%以下 表示灯 N.O.タイプの場合…… 動作表示： 出力時赤色または緑色点灯 設定表示： 安定検出領域内にて緑色点灯 N.C.タイプの場合…… 動作表示： 出力時赤色点灯 使用周囲温度 －25 ～＋70°C －10 ～＋60°C 絶縁抵抗 50MΩ以上（DC 500V にて） 耐電圧 AC 1,000V 50／60Hz 1分間： 充電部一括とケース間 耐振動 10 ～55Hz 複振幅1.5mm Ｘ、Ｙ、Ｚ各方向 2時間 耐衝撃 980m/s2 Ｘ、Ｙ、Ｚ各方向 10回 保護構造 IP67（IEC規格）、 IP67G（JEM規格） 質量 プリワイヤタイプ （本体のみ、標準コード長2m） 約45g 約55g 約130g 約180g プリワイヤコネクタタイプ （本体のみ、コード長30cm） 約30g 約40g 約70g 約110g 回路保護 サージ吸収、 負荷短絡保護、 逆接続保護 接続方式 プリワイヤ（標準コード長2m）、 プリワイヤコネクタ（コード長30cm） 材質 スイッチ ケース SUS 黄銅Niめっき 検出面 PBT樹脂 コネクタ ハウジング -CN03： ポリエステルエラストマ ホルダー PBT 樹脂 コンタクト -CN03： 黄銅金めっき
仕様
配線作業の軽 減には、コード 付コネクタが 有効です。 E-001ページを ご覧ください 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）近接スイッチを設定する場合、近接スイッチを検出体に近づけて、表示灯が 赤から緑に変わる位置（N.O.の場合）に設定すれば、確実な検出が可能です。 ※検出体材質がアルミ、銅、ステンレス等、標準検出体（鉄）と異なる場合、 設定位置の表示色変更点が、80%より短かくなりますのでご注意ください。
残留電圧特性（代表例）
設定表示について
漏れ電流特性（代表例）
動作領域図（代表例）
検出体材質・大きさによる動作距離（代表例）
動作点 N.O. の場合 表示灯 非検出領域 安定検出領域 消 赤 緑 OFF ON ON OFF 赤 消 不安定 検出領域 制御出力 表示灯 制御出力 N.C. の場合 FL7M 動作点の約 80% 形 0 4 4 8 12 16 20 24 28 Y（mm） Y 標準検出体 X 動作距離 8 12 16 20 20 16 12 8 4 検出ヘッド径 動作距離 X（mm） FL7M-20□6N□ 標準検出体 鉄54×54×1mm FL7M-14□6N□ 標準検出体 鉄30×30×1mm FL7M-8□6N□ 標準検出体 鉄30×30×1mm FL7M-4□6N□ 標準検出体 鉄20×20×1mm FL7M-4□6N□（M8） FL7M-8□6N□（M12） FL7M-14□6N□（M18） FL7M-20□6N□（M30） 形 FL7M -20□6N□ 形 FL7M -14□6N□ 形 FL7M -8□6N□ 形 FL7M -4□6N□ 0 10 20 30 40 50 60 70 1.0 2.0 3.0 4.0 5.0 6.0 鉄 ステンレス （SUS304） 黄銅 アルミニウム 銅 X □ｄ t=1mm 検出体一辺の大きさd（mm） 動作距離 Ｘ （mm） 0 10 20 30 40 50 60 70 80 90 100 5 10 15 20 25 鉄 ステンレス （SUS304） 黄銅 アルミニウム 銅 X □ｄ 検出体一辺の大きさd（mm） 動作距離 Ｘ （mm） 0 101520 30 40 50 60 70 2 4 6 8 10 12 鉄 ステンレス （SUS304） 黄銅 アルミニウム 銅 X □ｄ 検出体一辺の大きさd（mm） 動作距離 Ｘ （mm） 0 10 20 30 40 50 60 70 5 10 15 20 25 鉄 ステンレス （SUS304） 黄銅 アルミニウム 銅 X □ｄ 検出体一辺の大きさd（mm） 動作距離 Ｘ （mm） 1 3 5 10 30 50 100 1 0 2 3 4 5 負荷電流（mA） 残留電圧 （V） 0.2 0.4 0.6 0.8 1.0 漏れ電流 （mA） 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）形 FL7M-14□6N□ 形 FL7M-4□6N□ ビニル絶縁コード（耐油形：0.5mm2、45／φ0.12、2心）φ6 キャップ色： 青 ビニル絶縁コード（耐油形：0.5mm2、45／φ0.12、2心）φ6 キャップ色： 青 ビニル絶縁コード（耐油形：0.3mm2、60／φ0.08、2心）φ4 キャップ色： 青 ビニル絶縁コード（耐油形：0.3mm2、60／φ0.08、2心）φ4 キャップ色： 青 形 FL7M-8□6N□ 形 FL7M-20□6N□ 表示灯 ビニル絶縁コード 2000最小 14 6 3 8 26 M8 × 1 φ6.1 30 7 表示灯 ビニル絶縁コード 2000最小 24 10 4 10 38 M1 8× 1 φ 14.8 43 12 表示灯 ビニル絶縁コード 2000最小 36 13 5 10 43 M30 × 1.5 φ 26.8 48 12 表示灯 ビニル絶縁コード 2000最小 17 7 4 10 33 M1 2× 1 φ 9 38 9 形 FL7M-14J6ND-CN03 形 FL7M-4J6ND-CN03 ビニル絶縁コード（耐油形：0.5mm2、45／φ0.12、2心）φ6 キャップ色： 青 ビニル絶縁コード（耐油形：0.5mm2、45／φ0.12、2心）φ6 キャップ色： 青 ビニル絶縁コード（耐油形：0.3mm2、60／φ0.08、2心）φ4 キャップ色： 青 ビニル絶縁コード（耐油形：0.3mm2、60／φ0.08、2心）φ4 キャップ色： 青 形 FL7M-8J6ND-CN03 形 FL7M-20J6ND-CN03 表示灯 300最小 14 63 8 26 M8 × 1 M1 2× 1 φ 6.1 30 7 表示灯 300最小 24 10 4 10 38 M1 8× 1 M1 2× 1 M1 2× 1 φ 14.8 43 12 表示灯 300最小 36 13 5 10 43 M30 × 1.5 φ 26.8 48 12 表示灯 300最小 17 7 4 10 33 M1 2× 1 M1 2× 1 φ 9 38 9
外形寸法図
（単位：mm）プリワイヤタイプ
プリワイヤコネクタタイプ
外形寸法図
（単位：mm） 配線作業の軽 減には、コード 付コネクタが 有効です。 E-001ページを ご覧ください 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）形 FL-PA118と形 FL-PA130のねじ穴は長穴になっています。 形番 寸法（mm） ねじ寸法 A B C D E F G 径 首下 FL-PA112 25 12 20 φ12 36 6 9.5 M4 25 FL-PA118 30/32 15 30 φ18 45 7.5 14.5 M5 35 FL-PA130 40/45 15 50 φ30 60 10 24.5 M5 55 ブラケット締付け許容強度 形番 締付け許容強度（N・m） FL-PA112 0.98 FL-PA118 1.5 FL-PA130 1.5
取付けブラケット（別売）
出力回路図と接続
プリワイヤタイプ
プリワイヤコネクタタイプ
（N.O.タイプ） ●負荷は電源のどちら側でも接続できます。 ● 負荷のない状態で直接電源を接続しないでください。短絡保護回路を 内蔵していますが、電源誤配線との組合せでは破損することがあります。 ● 負荷短絡時、表示灯は正常に動作します。 出力が出ていないときは配線を確認してください。 ●コネクタタイプの場合、コネクタは手でしっかりと締付けてください。 取付けブラケットの材質はポリアセタール樹脂です。 取付けブラケットには、ねじと座金が各2個ついています。 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）コネク夕仕様
注１接続用コード付コネクタ
絶縁抵抗 100MΩ以上（DC 500Vにて） 耐電圧 AC 1,500V 1分間（コンタクト間およびコンタクト～コネクタハウジング間） 初期接触抵抗 （おすコンタクト、 めすコンタクトを組合せ3A通電時、 コード導体固有抵抗は除く）40mΩ以下 コネクタ挿抜力 0.4～4.0N（１コンタクト当たり） コネクタ挿抜回数 50回 コネクタ締付け強度 0.8N・m以上注2 コード引き抜き強度 100N以上 耐振動 10～55Hz 複振幅1.5mm Ｘ、Ｙ、Ｚ各方向 2時間 耐衝撃 300m／s2 Ｘ、Ｙ、Ｚ各方向 3回 保護構造 IP67 使用周囲温度 －10～＋70°C 保存周囲温度 －20～＋80°C 使用周囲湿度 95%RH以下 材質 コンタクト： 黄銅金めっき コンタクトホルダ： ガラス入りポリエステル樹脂 ハウジング： ポリエステルエラストマ カップリング： 黄銅Niめっき Ｏリング： NBR 注1 弊社製おすコネクタとめすコネクタの組合せによる仕様です。 注2 推奨トルクは0.4～0.6N・mです。締付けが弱いとIP67保護が不十分になったり、ゆるみの原因となります。手でしっかりと締付けてください。 プリワイヤコネクタタイプおよびコネクタタイプのスイッチの接続には、コード付コネクタ・形 PA5-□□□を必ずご使用ください。 ＊詳細につきましては、E-005ページをご覧ください。●コード付コネクタ・形 PA5-□□□
形状 電源 コード特長 コード長 形番 線心色 価格（円） DC 高耐油、耐振 ビニル 絶縁コード UL/NFPA79 CM、CL3 2m PA5-4ISX2SK 1－茶、2－白、3－青、4－黒 1,980 5m PA5-4ISX5SK 1－茶、2－白、3－青、4－黒 2,700 2m PA5-4ILX2SK 1－茶、2－白、3－青、4－黒 1,980 5m PA5-4ILX5SK 1－茶、2－白、3－青、4－黒 2,700●コネクタの締付け
互いの溝を合わせ、コード付コネクタ側締付けねじを回転させ、近接スイッ チ側のねじと手でしっかり締付けてください。 おす めす プリワイヤコネクタ・タイプ コード付コネクタ コネクタ側 （めす） スイッチ側 （おす） 1 2 3 4 1 2 3 4 スイッチ側 コード付コネクタ 配線作業の軽 減には、コード 付コネクタが 有効です。 E-001ページを ご覧ください 光電 スイッチ 計測・ 判別センサ 近接 スイッチ リミット スイッチ シリンダ形 角形 テクニカルガイド 形 FL7M-□□□□ （一般） 形 FL7M-□□□□ （長距離） 形 FL7M-□□□□W （耐スパッタ） 形 FL7S-□□□□ （フルステンレス） 形 FL7M-□□□□□-C （耐環境） 形 FL7M-□□□A （アルミ粉対策） 形 FL7M-□□□□ （非シールド） 形 FL7M-□□□□ （AC/DC2） 形 FL7M-□□□□ （DC3）Ｂ Ａ ヘッド先端からの距離により 許容強度が異なります。 直列接続（AND接続） 2個以上の近接スイッチを直列接続しますと個々のスイッチに定格の電 流が供給されず誤出力（1～3ms）が発生することがありますので、近接ス イッチの直列接続は推奨できません。止むを得ず直列接続する場合には、 各近接スイッチと並列に10kΩの抵抗を入れてご使用ください。ただし、この ときの漏れ電流は最大3.5mAとなります。また、次のように動作遅れが生 じ、残留電圧が増加します。 形 FL7M-□□□□は、残留電圧が3Vあります。リレー負荷をご使用にな る場合には、十分ご注意ください。（DC12Vリレーでは開閉できません。） 電源を投入してから、近接スイッチが検出可能となるまでの時間は40ms 以下です。また負荷と近接スイッチが別電源の場合には、必ず近接スイッチ の電源を先に投入するようにしてください。 コードの最小曲げ半径は、コード外径の3倍以上となっていますので、急 な曲げをしないようご注意ください。また、コード引出し口より30mm以内では 急に曲げないようにしてください。 近接スイッチOFF時でも回路を動作させるため、わずかな電流が漏れ電 流として流れます。接続負荷の復帰には十分ご注意ください。 検出体以外の金属が周囲にある場合、動作特性に影響しますので下記 に示す距離以上離してご使用ください。 近接スイッチを並列または対向して取付ける場合、相互干渉によって誤 動作することがありますので、下記に示す距離以上離してご使用ください。 取付け 直列／並列接続時の注意 リレー負荷の場合 電源投入時の動作 最小コード曲げ半径（R） 漏れ電流の影響 周囲金属の影響 相互干渉 1.1 1.4 1.5 1.6 1.8 1.7 1.2 1.3 形番 （mm）A寸法 許容締付けトルク （N・m） A部 B部 FL7M-4□6N□ 3 9 7.8 FL7M-8□6N□ 0 － 19.6 FL7M-14□6N□ 0 － 70 FL7M-20□6N□ 0 － 180 ※付属の歯付座金を使用した場合の許容強度です。 ※ 使用する取付板や取付筐体、ナットおよび座金などの材質、表面状態によって許容締付け トルクは変化します。実際の組合せで事前にご確認ください。
