安全上のご注意
この取扱説明書では、誤った取り扱いによる事故を未然に 防ぐための注 意事項を、マークを付けて表示 しています。 マークの意味は次の通りです。 この表示を無視 して誤った取り扱 いをすると、 使用者 が死亡 また は重傷 を負う 可能 性が想 定 される内容を 示していま す。 この表示を無視 して誤った取り扱 いをすると、 使用者が傷害を 負う可能性、または物的損 害の みの発生が想 定される内 容を示してい ます。 本製品を安全にご使用いただくために、つぎの事項にご注 意ください。電源について
MRS-802 の電源には付属の AC アダプターを使用 します。これ以外の AC アダプターでご使用になりま すと、故障や誤動作あるいは火災などの原因となり危 険です。 AC100V と異なる電源電圧の地域（たとえば国外） で、MRS-802をご使用になる場合は、必ずZOOM製 品取り扱い店に相談して適切なAC アダプターをご 使用ください。 長時間ご使用にならない場合は、ACアダプターをAC コンセントから抜いておくようにしてください。接地について
MRS-802 は設置条件によっては、金属部分に微量の 電気を感じることがあります。 気になる方は必要に応じて、接地端子（底面のネジ止 め部）を利用して外部のアースか大地に接地してご使 用ください。 その際、危険ですので下記の場所には接地しないでく ださい。 ●水道管（感電の危険があります） ●ガス管（爆発の危険があります） ●電話線のアースや避雷針（落雷のときに危険です）使用環境について
MRS-802 をつぎのような場所でご使用になります と、故障の原因となりますのでお避けください。 ●温度が極端に高くなるところや低くなるところ ●湿度が極端に高いところ ●砂やほこりの多いところ ●振動の多いところ取り扱いについて
MRS-802は精密機器ですので、スイッチ類には無理 な力を加えないようにしてください。 必要以上に力を加えたり、落としたりぶつけるなどの 衝撃は故障の原因となります。接続ケーブルと入出力ジャックについて
ケーブルを接続する際は、各機器の電源スイッチを必 ずオフにしてから行ってください。本製品を移動する ときは、必ずすべての接続ケーブルとAC アダプター を抜いてから行ってください。改造について
ケースを開けたり、改造を加えることは、故障の原因 となりますので絶対におやめください。改造が原因で 故障が発生しても当社では責任を負い兼ねますので ご了承ください。音量について
MRS-802を大音量で長時間使用しないでください。 難聴の原因となることがあります。CD-R/RWドライブについて
CD-R/RW ドライブの光ピックアップから放射され るレーザー光を直視しないでください。視覚障害の原 因となることがあります。安全上のご注意／使用上のご注意
使用上のご注意
他の電気機器への影響について
MRS-802 は、安全性を考慮して本体からの電波放出およ び外部からの電波干渉を極力抑えております。しかし、電 波干渉を非 常に受けやすい機器や極 端に強い電波を放出 する機器の周囲に設置すると影響が出る場合があります。 そのような場合は、MRS-802 と影響する機器とを十分に 距離を置いて設置してください。 デジタル制御の電子機器では、MRS-802 も含めて、電波 障害によ る誤動作やデ ータの破損、消失な ど思わぬ事故 が発生しかねません。ご注意ください。お手入れについて
パネルが 汚れたときは、柔 らかい布で乾拭 きしてくださ い。それでも汚れが落ちない場合は、湿らせた布をよくし ぼって拭いてください。 クレンザー、ワックスおよびアルコール、ベンジン、シン ナーなどの溶剤は絶対に使用しないでください。故障について
故障したり異常が発生した場合は、すぐにAC アダプター を抜いて 電源を切り、他の 接続ケーブル類 もはずしてく ださい。 「製品の型番」「製 造番号」「故障、異常の具体的な症状」「お 客様のお名前、ご住所、お電話番号」をお買い上げの販売 店またはズームサービスまでご連絡ください。データのバックアップについて
MRS-802 に保存されたデータは、機器の故障や誤った操 作などに より失われる ことがあります。大 切なデータは バックアップを取っておいてください。著作権について
他の者が著作権を保有するCD、レコード、テープ、映像 作品、放 送などから 録音する場 合、私的使用の 場合を除 き、権利者に無断での使用は法律で禁止されています。 著作権法違反に対する処置に関して、（株）ズームは一切 の責任を負いません。保証書の手続きとサービスについて
MRS-802 の保証期間は、お買い上げいただいた日から1 年間で す。ご購入された 販売店で必ず保 証書の手続きを 行ってください。万一保証期間内に、製造上の不備による 故障が 生じた場合は、無 償で修理いたし ますのでお買い 上げの販売店に保証書を提示して修理をご依頼ください。 ただし、つぎの場合の修理は有償となります。 1. 保証書のご提示がない場合。 2. 保証書にご購入の年月日、販売店名の記述がない場合。 3. お客様の取り扱いが不適当なため生じた故障の場合。 4. 当社指定業者以外での修理、改造された部分の処理が 不適当であった場合。 5. 故障の原因が本製品以外の、他の機器にある場合。 6. お買い上げ後に製品を落 としたり、ぶつけるなど、過 度の衝撃による故障の場合。 7. 火災、公害、ガス、異常電圧、および天災（地震、落雷、 津波など）によって生じた故障の場合。 8. 消耗品（電池など）を交換する場合。 9. 日本国外でご使用になる場合。 保証期 間が切れますと 修理は有償と なりますが、引き続 き責任を持って製品の修理を行います。 このマニュアルは将来必要となることがありますので、必 ず参照しやすいところに保管してください。 ＊ MIDI は社団法人音楽電子事業協会 (AMEI) の登録商標 です。安全上のご注意／使用上のご注意 . . . 2
安全上のご注意 . . . 2 使用上のご注意 . . . 3はじめに . . . 7
ごあいさつ . . . 7 MRS-802のご紹介 . . . 9 レコーダーセクション . . . 9 リズムセクション . . . 10 ミキサーセクション . . . 10 エフェクトセクション . . . 10各部の名称 . . . 12
トップパネル . . . 12 リアパネル . . . 14 フロントパネル . . . 14接続 . . . 15
CD-R/RWドライブの取り付け方法 . . . 17
デモソングを聴く . . . 19
デモソングのプロテクトについて . . . 19 電源を入れる . . . 19 デモソングを選ぶ . . . 19 デモソングを再生する . . . 20 電源を切る（シャットダウン）. . . 20クイックツアー . . . 21
ステップ1 録音前の準備 . . . 21 1-1 新規プロジェクトを作る . . . 21 1-2 リズムパターンを選択する . . . 22 ステップ2 最初のトラックの録音 . . . 24 2-1 入力感度を調節する . . . 24 2-2 インサートエフェクトをかける . . . 24 2-3 トラックを選んで録音する . . . 25 ステップ3 オーバーダビング . . . 27 3-1 入力感度やインサートエフェクトを 設定する . . . 27 3-2 トラックを選んで録音する . . . 27 ステップ4 ミックスダウン . . . 28 4-1 ミックスダウンの準備 . . . 28 4-2 音量／パン／ EQを調節する . . . 28 4-3 センドリターンエフェクトをかける . . . 29 4-4 マスタリング用のインサートエフェクト をかける . . . 31 4-5 マスタートラックにミックスダウン する . . . 31リファレンス[レコーダー ] . . . 33
Vテイクを使う . . . 33 Vテイクを切り替える . . . 33 Vテイクに名前を付ける . . . 33 曲中の好きな位置に移動する （ロケート機能）. . . 35 一部のみを録音し直す （パンチイン／アウト機能） . . . 35 マニュアルパンチイン／アウト . . . 35 オートパンチイン／アウト . . . 36 複数のトラックをマスタートラックにまとめる （ミックスダウン機能）. . . 37 マスタートラックについて . . . 37 ミックスダウン操作 . . . 37 マスタートラックを再生する . . . 38 複数のトラックを別のトラックにまとめる （バウンス機能）. . . 39 バウンスについて . . . 39 バウンスに関する設定 . . . 39 バウンスを実行する . . . 40 ドラム音色の演奏を録音する （リズムレコーディング） . . . 41 曲中にマークを付ける（マーカー機能） . . . 42 マークを設定する . . . 42 マークの位置にロケートする . . . 43 マークを消去する . . . 43 リピート再生する（A-Bリピート機能） . . . 44 目的の位置を検索する （スクラブ／プレビュー機能）. . . 44 スクラブ／プレビュー機能を使う . . . 44 スクラブ機能の設定を変更する . . . 45リファレンス[トラック編集] . . . 46
範囲を指定する編集 . . . 46 範囲を指定する編集の基本操作 . . . 46 指定範囲のデータをコピーする . . . 47 指定範囲のデータを移動する . . . 48 指定範囲のデータを消去する . . . 49 指定範囲のデータをトリミングする . . . 49 指定範囲のデータをフェードイン／ アウトさせる . . . 50 指定範囲のデータを反転させる . . . 51 指定範囲のデータの長さを伸縮させる . . . 51 Vテイクを操作する編集 . . . 53 Vテイクを操作する編集の基本操作 . . . 53 Vテイクを消去する . . . 54 Vテイクをコピーする . . . 54 Vテイクを移動する . . . 54 Vテイク同士を入れ替える . . . 55 トラックのキャプチャーとスワップ . . . 55 トラックをキャプチャーする . . . 55目次
トラックデータとキャプチャーデータを 入れ替える . . . 56
リファレンス[フレーズループ] . . . 57
取り込み可能なフレーズについて . . . 57 フレーズの取り込み . . . 58 フレーズ取り込みの基本操作 . . . 58 現在のプロジェクトからVテイクを 取り込む . . . 58 WAV／AIFFファイルを取り込む . . . 59 他のプロジェクトからフレーズを 取り込む . . . 60 フレーズの各種パラメーターを調節する . . . 61 フレーズをコピーする . . . 62 フレーズループを作成する . . . 63 フレーズループの FAST入力方式について . . . 63 フレーズループをトラックに書き出す . . . 65リファレンス[ミキサー ] . . . 67
ミキサーについて . . . 67 インプットミキサーの基本操作 . . . 68 入力信号をトラックに割り当てる . . . 68 センドリターンエフェクトのかかり具合を 調節する . . . 69 パン／バランスを調節する . . . 70 トラックミキサーの基本操作 . . . 71 音量／パン／ EQを調節する . . . 71 センドリターンエフェクトのかかり具合を 調節する . . . 72 奇数／偶数番号のチャンネルをリンクさせる （ステレオリンク） . . . 73 ソロ機能を使う . . . 74 ミキサーの設定を保存／呼び出しする （シーン機能） . . . 74 シーンを保存する . . . 74 シーンを呼び出す . . . 75 シーンの切り替えを自動化する . . . 75 特定のパラメーターをシーンから除外する . . . 76リファレンス[リズム] . . . 77
リズムセクションについて . . . 77 ドラムキット . . . 77 リズムパターン . . . 77 リズムソング . . . 77 リズムパターンモードとリズムソングモード . 78 レコーダーセクションとリズムセクションの 同期について . . . 78 リズムパターンを演奏する . . . 78 リズムパターンを選んで演奏する . . . 78 リズムパターンのテンポを変える . . . 79 ドラムキットを変える . . . 79 リズムソングを作る . . . 80 リズムソングを選択する . . . 80 リズムパターンを入力する . . . 81 ステップ入力方式 . . . 81 FAST入力方式 . . . 83 その他のイベントを入力する . . . 86 リズムソングを再生する . . . 87 リズムソングを編集する . . . 88 特定の小節の演奏をコピーする . . . 88 リズムソングをコピーする . . . 88 リズムソングを消去する . . . 89 リズムソングに名前を付ける . . . 89 自分自身のリズムパターンを作る . . . 90 記録前の準備 . . . 90 ステップ入力 . . . 91 リアルタイム入力 . . . 93 リズムパターンを編集する . . . 94 ドラムの音量バランスを変える . . . 94 リズムパターンをコピーする . . . 95 リズムパターンに名前を付ける . . . 95 リズムパターンを消去する . . . 96 他のプロジェクトからリズムパターン／ リズムソングを取り込む . . . 96 リズムセクションの各種設定を変える . . . 97 基本操作 . . . 97 前カウントの長さを変える . . . 97 メトロノームの音量を変える . . . 98 音の強弱を指定する . . . 98 メモリーの残量を確認する . . . 98リファレンス[エフェクト] . . . 99
エフェクトについて . . . 99 インサートエフェクト . . . 99 センドリターンエフェクト . . . 99 インサートエフェクトを使う . . . 100 インサートエフェクトのパッチについて . . . . 100 インサートエフェクトの挿入先を変える . . . . 101 インサートエフェクトのパッチを選ぶ . . . 101 インサートエフェクトのパッチを エディットする . . . 103 インサートエフェクトのパッチを保存する . . 105 インサートエフェクトのパッチ名を変える . . 105 モニター信号のみにインサートエフェクト をかける . . . 106 センドリターンエフェクトを使う . . . 107 センドリターンエフェクトのパッチについて . 107 センドリターンエフェクトのパッチを選ぶ . . 107 センドリターンエフェクトのパッチを エディットする . . . 108 センドリターンエフェクトのパッチを 保存する . . . 109 センドリターンエフェクトのパッチ名を 変える . . . 109 他のプロジェクトからパッチを取り込む . . . . 110リファレンス[CD作成] . . . 111
オーディオデータの書き込みについて . . . 111 CD-R/RWディスクについて . . . 111 オーディオデータをプロジェクト単位で 記録する . . . 112 オーディオデータをアルバム単位で 記録する . . . 113 オーディオCDを再生する . . . 115 CD-RWディスクを消去する . . . 117 CD-R/RWディスクをファイナライズ 処理する . . . 118 オーディオCDを取り込む . . . 119 バックアップの保存と読み込み . . . 119 CD-R/RWディスクに単体プロジェクトを 保存する . . . 119 CD-R/RWディスクにすべてのプロジェクトを 保存する . . . 121 CD-R/RWディスクからプロジェクトを 読み込む . . . 122リファレンス[プロジェクト] . . . 124
プロジェクトについて . . . 124 プロジェクトを操作する . . . 124 プロジェクトの基本操作 . . . 124 プロジェクトを読み込む . . . 125 新規プロジェクトを作成する . . . 125 プロジェクトの容量／ハードディスクの 空き容量を確認する . . . 125 プロジェクトを複製する . . . 126 プロジェクトを消去する . . . 126 プロジェクト名を変更する . . . 127 プロジェクトの保護／保護解除を 切り替える . . . 127リファレンス[MIDI] . . . 128
MIDIについて . . . 128 MIDIを使ってできること . . . 128 MIDIの設定を変更する . . . 129 MIDI設定の基本操作 . . . 129 ドラムキットのMIDIチャンネルを設定する . . 130 タイミングクロックの送信のオン／オフを 切り替える . . . 130 ソングポジションポインターの送信のオン／ オフを切り替える . . . 131 スタート／ストップ／コンティニューの送信の オン／オフを切り替える . . . 131 SMFプレーヤーを使う . . . 131 プロジェクトにSMFを取り込む . . . 131 SMFの出力先を選択する . . . 132 SMFを再生する . . . 134リファレンス[その他の機能] . . . 135
フットスイッチの機能を変更する . . . 135 チューナー機能を使う . . . 136 レベルメーターの表示方法を切り替える . . . . 137 ハードディスクのメンテナンス . . . 137 メンテナンスの基本操作 . . . 137 内蔵ハードディスクを検証／修復する （スキャンディスク） . . . 138 システムファイルデータを書き直す （ファクトリーイニシャライズ）. . . 138 ハードディスクをフォーマットする （オールイニシャライズ）. . . 138 付属CD-ROMによるハードディスクの メンテナンス . . . 139 オプションカードを使ってコンピューターと 接続する . . . 139資料 . . . 141
MRS-802 仕様 . . . 141 故障かな？と思われる前に . . . 142 再生時のトラブル . . . 142 録音時のトラブル . . . 142 エフェクト関連のトラブル . . . 142 リズム関連のトラブル . . . 143 MIDI関連のトラブル . . . 143 CD-R/RWドライブ関連のトラブル . . . 144 その他のトラブル . . . 144 エフェクトタイプ／パラメーターリスト . . . . 145 インサートエフェクト . . . 145 センドリターンエフェクト . . . 153 エフェクトパッチリスト . . . 154 インサートエフェクト . . . 154 センドリターンエフェクト . . . 158 リズムパターンリスト . . . 159 ドラムキットリスト . . . 161 インストゥルメント／ MIDI ノートナンバー 対応表 . . . 161 フレーズリスト . . . 163 MRS-802のハードディスクの内容について . 164 MRS-1044／MRS-1266シリーズとの 互換性について . . . 164 MIDI インプリメンテーション . . . 166 MIDI インプリメンテーションチャート . . . 167索引 . . . 168
■ 音楽製作に必要なすべての機能を統合化 ハ ードディスク レコーダー、ド ラムマシン、デジ タルミキサ ー、エ フェクト、CD-R/RWドライブ な ど、音楽製作に 必要なすべて の機能を一 体化。リズムトラ ック制作か らマルチ録音、ミックスダ ウ ン、オーディオCDの作成 まで、すべての過 程を1台で こなします。 ■ 8トラック×10仮想トラックの充実したトラック数 レ コーダーセク ションには、モノ ラルトラッ ク×8本に加 え、ミックスダウ ン用のマス タートラッ ク（ス テレオ）を搭載。す べてのト ラックは10 本の仮想ト ラック（Vテ イク）から構成 されてお り、V テイクを切り 替えながら 録音やミック スを行い、後か ら最良のVテ イクを選択 できます。 録 音したオーディ オデータは、コピーや移動な どの標準的な編 集に加え、リ バース、タ イムストレッ チ ／コンプ レッショ ンなどの 特殊編集 も行えま す。通常トラ ックとマ スタート ラック間 の交換や コ ピーも可能で す。 ■ 8トラック同時のピンポン録音にも対応するバウンス機能 簡 単な操作で複 数トラック を1∼2トラ ックにまと めるバウンス 機能に対応。8トラッ クがフルに 埋 まった状態か らでも、リズムセ クションの 再生音を加え、空 いている2本 のVテイク に録音でき ま す。 ま た、バウンス先 としてマスタ ートラック を選べば、通常 のトラック やVテイク は犠牲にせ ずに、 内 部だけでミッ クスダウン 操作が行えま す。 ■ オーディオ素材を切り貼りするフレーズループ機能 録 音したオーデ ィオデータや、CD-ROMディスク上 のオーディオ ファイルを素 材として取り 込み、 ド ラムやギター リフなどの ループを作成 する“フレーズ ループ機能”を 搭載。取り込ん だループ素 材 の演奏順や繰 り返し回数 をプログラム して、任 意のトラック ／Vテイクに オーディオ データを書 き 出しできます。 ■ ガイドリズムや伴奏に利用できるリズムセクション リ ズムセクシ ョンには、内蔵の ドラム音源 を使った400種 類以上の伴 奏パターン（リズ ムパター ン）を搭載。単独で、または レコーダーセ クションと 同期させなが ら、ガイ ドリズムと して利用で き ます。さらに、オリ ジナルのパ ターンをリア ルタイム入力 またはステ ップ入力で作 成したり、リ ズ ムパターンの 演奏順をプ ログラムして 1曲分の伴 奏（リズ ムソング）を作るこ とも可能で す。リ ズ ムソング のプログ ラム方 法は、従来の ステップ 入力方式 に加え、パタ ーンの演 奏順や繰 り返し 回 数を簡単な 数式で指 定するZOOM 独自のFAST入 力方式を採 用。繰り返し の多い曲も 素早く入 力 できます。
はじめに
ごあいさつ

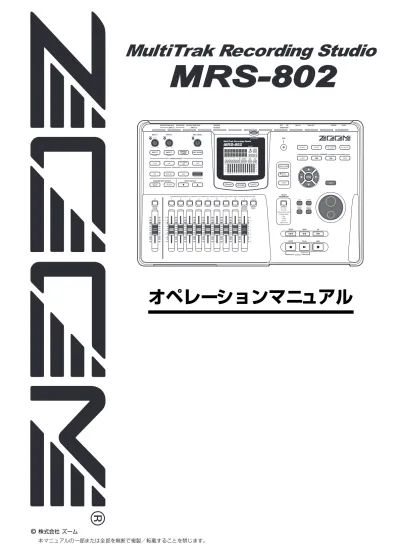

このたびは、ZOOM マルチトラッ クレコーディ ングスタジ オMRS-802（以下“MRS-802”と呼びます）を お買い 上げいただ きまして、あり がとうござい ます。MRS-802は、次のような 特長を備え たデジタルオ ーディオワ ークス テーション です。■ ミックスオートメーションにも対応するミキサーセクション ド ラム音色、および トラック×8 本の再生信 号をミックス するデジタ ルミキサーを 内蔵。トラック ご とにフェーダ ー、パン、EQ、エフェクトセンド レベルを操作 できます。さらに、ミ ックスパラ メ ーターの設定 を“シー ン”とし て保存でき ます。保 存したシーン は、楽曲 の任意の位 置で自動的 に 切り替えるこ とが可能。ミッ クスオートメ ーションと して利用でき ます。 ■ 多彩なエフェクト 内 蔵エフェクト として、特定の信号 経路にインサ ートする“インサー トエフェクト”と、ミキサー の センドリター ン経由で使 用する“センド リターンエフ ェクト”を用意。ト ラック録音 時の音色加 工 から、ミック スダウン／バ ウンス時の 空間処理やマ スタリング 処理まで、幅広 く利用でき ます。 ■ CD-R／RWドライブ マ スタートラッ クにミック スダウンした 楽曲を、CD-R/RWドライブを使 ってCD-R／ RWディス ク に書き込み、オーデ ィオCDを作成できま す。また、録音 済み楽曲のバ ックアップ データをCD-R ／データをCD-RWディス クに保存して おくことも可 能です。 CD-R/RWドラ イブ未搭 載モデル は、オプショ ンのCD-R/RWドライ ブCD-01を装 着すれば、ド ラ イブ搭載モデ ルと同等の 機能が利用で きます。 MRS-802の 多彩な機 能を十 分に理解 し、末永くご 愛用い ただくた めに、このマ ニュアル をよく お 読みください。 な お、このマニュア ルは、保証書と ともに保管し てください。
MRS-802 のご紹介
MRS-802の内部は、大き く次の5つ のセクション に分 かれて います。 ●レコ ーダーセクシ ョン オーデ ィオの再生／ 録音を行う セクションで す。 ●リズ ムセクション 内 蔵の ドラ ム音 源を 利用 して、リ ズム 演奏 を行 うセ ク ション です。 ●ミキ サーセクショ ン レコーダーセク ションとリズムセクションの 信号をミッ クスし、ステレオ出力 端子から出力 したり、ミック スダ ウ ン専用 のマ スタ ート ラッ クに 送り 出した りす るセ ク ション です。 ●エフ ェクトセクシ ョン 入力信号やミキ サーセクションの信号にさま ざまな効果 を加えたり、加工したりするセク ションです。MRS-802 で利用 可能なエフェ クトには、特定の 信号経路に挿 入す るイン サートエフェ クトと、ミキサー セクションの セン ドリターン 経由で利用するセンドリター ンエフェクトの 2種 類があります。 ●CD-R/RWドライブセクシ ョン マスタート ラックに録音された内容を素 材にオーディオ CDを作 成したり、オ ーディオ CDやCD-ROMから オー ディ オ素材を取り 込んだりす るセクション です。 下の 図は、各セクション の関係と信 号の流れを表 したも ので す。 次に、各 セクションの 内容を詳し く見ていきま しょう。レコーダーセクション
MRS-802のレコ ーダーセクシ ョンは、モノラル トラッ ク× 8（トラッ ク1∼8）の8トラッ クで構成され ていま す（“トラック”と は、オーディオ データを個別 に記録 する 場所のことで す）。通 常は最大2 トラックの 同時録 音、最大 8トラックの 同時再生が 行えます。 それぞれの トラックには、切 り替え可能な10本の仮想ト ラッ ク（これを“Vテ イク”と呼び ます）が含まれ てお り、トラ ックごと に1本 のVテイ クを選ん で録音／ 再生 レコーダーセクション CD-R/RWセクション リズムセクション インサート エフェクト REVERB CHORUS DELAY ミキサーセクション MASTERフェーダーの 直後より MASTERフェーダーの 直前へ ドラム音色 トラック1 トラック2 トラック3 トラック4 トラック5 トラック6 トラック7 トラック8 マスタートラック センドリターン エフェクト マスタートラックより マスタートラックへ OUTPUT INPUT×2 DRUM 1 2 3 4 5 6 7 8 MASTERを行い ます。例えば、ギタ ーソロを複 数のテイクに 分け て録音 しておけば、後から 聴き比べて 最良のテイク を選 ぶこと が可能です。 また、レコーダーセクションに は、最終的なステ レオミッ クス を記録す るために、通 常のトラ ック1∼ 8から は独 立したステレ オ仕様のトラック（これを“マスタ ートラッ ク”と呼びます）が搭載さ れています。マスタート ラッ クは、ミ ックスダウン 専用のトラッ クとして、ある いは オー ディオCDを制作 するとき の素材とし て利用で きま す。
リズムセクション
MRS-802のリズム セクション では、内蔵のドラム 音色 を使 った 5 11 種 類の伴 奏パター ン（これを“リズ ムパ ターン”と呼び ます）が 利用できま す（うち 400種 類以 上 のパ ター ンは、工 場出 荷時 にプ ログ ラム され てい ま す）。こ れらのリズム パターンは、単 体で演奏する こと も、レコー ダーと同期さ せて演奏す ることも可能 です。 さらに、リズムパター ンを演奏順に 並べ、テンポや 拍子 などを プログラムし て、1曲分の リズム伴奏（こ れを“リ ズムソ ング”と呼 びます）が作成できま す。リズム ソン グは 最大10種類まで作 成でき、そ の中から1つを 選んで 演奏 します。 HINT ・ リズ ムパタ ーン をエデ ィッ トした り、オ リジ ナルの リズ ム パタ ーンを作成 することもで きます。 ・ 必要 ならば、リ ズム パタ ーン やリズ ムソ ング の演 奏をイ ン サートエフ ェクトで加工 してから、オー ディオトラッ クに録 音すること も可能です。ミキサーセクション
レコ ーダー のトラッ ク 1 ∼ 8 の 再生信号 やリズ ムセク ショ ンのドラム音 色の信号（ドラムトラ ック）は、ミキ サー セクションへ と送られま す。ミ キサーセクシ ョンで は、各トラック（トラック 1∼8、ドラ ムトラック）の音 量や 音色を調節し、ステレオにミ ックスします。トラッ クごとに設 定可能な要素としては、次の種類があります。 ・音量 ・パン ・2バンド EQ ・センドリ ターンエフ ェクトへのセ ンドレベル ・ミュート オン／オフ ・Vテイク の切り替え（ド ラムトラック は除きます）エフェクトセクション
MRS-802のエフ ェクトには、“インサー トエフェクト” と“セン ドリターン エフェクト”の 2種類が あり、同時 に利 用できます。それぞ れのエフェ クトは次のよ うな特 徴が あります。 ■ インサートエフェクト 特定 の信号経路に 挿入して利 用するエフェ クトです。エ フェ クトの挿入位 置は次の3 つから選択で きます。 ① 入力端子の直後 ② ミキサーの任意のチャンネル ③ [MASTER]フェーダーの直前 初期 状態では、入力端 子の直後（①）に挿 入されており、 レコ ーダーに録音 される信号 を加工できま す。 挿入 位置を②に変 更すると、録音し た任意のトラ ックま 1 1 2 3 4 5 6 7 8 9 10 2 Vテイク 3 4 5 6 7 8 トラック 選ばれているVテイク マスタートラック レコーダーセクション リズムセクション リズム パターン ドラム音色 ミキサーへ トラック1 トラック2 トラック3 リズム パターン リズム パターンたはド ラムトラック だけを加工 できます。 挿入位 置を③に変更 すると、最終的な ステレオミッ クス を加工 できます。この 設定は、ミック スダウンを行 う場 合、楽曲全 体の信号を補 正するため に利用します。 ■ センドリターンエフェクト ミキサ ーセクション のセンドリ ターンに、内部接続 され ている エフェクトで す。リ バーブとコ ーラス／ディ レイ の2種 類があり、それ ぞれを同時に 利用できます。 センド リターンエフ ェクトのか かり具合は、ミキサ ーの 各トラ ックからのセ ンドレベル で調節します。セン ドレ ベルを 上げるほど、そのチ ャンネルの リバーブやコ ーラ ス／デ ィレイのかか り具合が深 くなります。
[CLIP]インジケーター [INPUT 1]／[INPUT 2]キー [PEAK] インジケーター [LCD CONTRAST]ダイアル ディスプレイ PATCH SELECT [▲]／[▼]キー [REC LEVEL]コントロール [DIST]キー [BYPASS/TUNER]キー [INPUT SOURCE]キー
[CHORUS/DELAY]キー [REVERB]キー
[ACO/BASS SIM]キー
[DUAL MIC]キー [LINE]キー [INSERT EFFECT]キー [INPUT]コントロール1／2 [CLEAN]キー [BASS]キー [MASTERING]キー [MIC]キー [CD-R/RW]キー [UTILITY]キー [PROJECT]キー
インプットセクション
ディスプレイセクション
エフェクトセクション
インプットセクション ディスプレイセクション コントロールセクション エフェクト セクション フェーダーセクション トラックパラメーターセクション トランスポートセクション リズムセクション各部の名称
トップパネル
このマニュアルでは、パネル上のフェーダーやノブ などの操作子の名称は [ ] でくくって表記します。リズムセクション
フェーダーセクション
トラックパラメーターセクション
トランスポートセクション
コントロールセクション
フェーダー（[DRUM]、1∼8、[MASTER]） ステータスキー（[DRUM]、1∼8、[MASTER]） [SOLO]キー [DRUM]キー [BOUNCE]キー [SCENE]キー[AUTO PUNCH IN/OUT]キー [A-B REPEAT]キー [MARK]キー REW[T]キー PLAY[R]キー FF[Y]キー REC[O]キー ダイアル [HDD]インジケーター [CLEAR]キー カーソルキー [ENTER]キー [EXIT]キー MARKER[U]キー MARKER[I]キー [STORE]キー [EDIT]キー [INSERT/COPY]キー [DELETE/ERASE]キー ZERO[U]キー STOP[P]キー [SONG/PATTERN]キー [TEMPO]キー [TRACK PARAMETER]キー
INPUT 1端子 INPUT 2端子 MIDI OUT端子 拡張ボードスロット [POWER]スイッチ MIDI IN端子 MASTER OUTPUT端子 GUITAR/BASS端子 [PHANTOM ON/OFF]スイッチ DC 12V端子 CONTROL IN端子 [MASTER PHONES]レベルコントローラー MASTER PHONES端子 CD-R/RWドライブベイ
フロントパネル
リアパネル
接続
下の図を参考 に、楽器やオー ディオ機器、MIDI機器な どを接続し てください。 シンセサイザーやサンプラーなど ダイナミックマイク またはコンデンサーマイク ギター またはベース R L MIDI IN MIDI OUT オーディオシステム （オーディオコンポやアンプ内蔵スピーカーなど） MIDIシーケンサー （コンピューターなど） MIDIインターフェース ACアダプター スピーカーの破損を防ぐため、接続を行な うときは、オーディオシステムの電源を切 って（またはボリュームを絞って）ください。 ACアダプターのプラグは、図のようにフッ クに巻きつけるようにしてDC 12V端子に 接続してください。こうしておけば、ACア ダプターのコードを誤って引っ張ったとき に、プラグがぬけてしまうのを防ぐことが できます。 シンセサイザーやCDプレーヤーなどステレオ出力 の機器を接続するときは、外部機器のL側の出力端 子をINPUT1端子に、R側の出力端子をINPUT 2 端子に接続してください。リアパネル
コンデンサーマイクに＋48Vのファン タム電源を供給するには、リアパネルの [PHANTOM]スイッチをオンに切り替 えてください（この場合、INPUT 1／2 の両方の端子にファンタム電源が供給 されます）。 GUITAR/BASS端子とINPUT 1端子は どちらか一方のみを利用できます。両方 の端子に楽器／マイクを接続したときは、 GUITAR/BASS端子の信号が優先され ます。リアパネル 接地端子
接地について
MRS-802は設置条 件によって は、金属部分に微 量の電気を 感じることが あります。 気にな る方は必要 に応じて、接 地端子（底 面のネジ止 め部）を利用 して外部の アース か大地 に接地して ご使用くださ い。 その際、危 険ですので 下記の場所に は接地しな いでください。 ●水道管（感電の危険があります） ●ガス管（爆発の危険があります） ●電話線のアースや避雷針（落雷のときに危険です） エクスプレッションペダル （ZOOM FP01/FP02） フットスイッチ （ZOOM FS01） ヘッドフォンフロントパネル
MASTER PHONES端子には、ステレオヘッドフォンを 接続します。この端子からはMASTER OUTPUT端子と 同じ信号が出力されます。モニターレベルは左側のノブ で調節できます。 CONTROL IN端子には別売のZOOM FS-01やFP-01／FP-02を 接続します。FS-01を接続したときには、レコーダーの再生／停止 やパンチイン／アウトがコントロールできます。FP-01／FP-02 を接続したときには、エフェクトパラメーターをコントロールでき ます。1.
MRS-802 の底面からドライブ取り 付け部 のネジを 外し、底板を 取り外 してくだ さい。 これ らのネジは、最 後に底板を 取り付ける のに 使用しますの で、なくさな いようにご 注意 ください。2.
前面の ドライブ取 り付け部 にあるブ ラ ン ク パネ ル を 取 り 外 し て くだ さ い。3.
本体か ら出ている 電源ケー ブルとフ ラット ケーブル をCD-R/RW ドライ ブに取り 付けてくださ い。CD-R/RWドライブの取り付け方法
CD-R/RWドライブ未搭 載のMRS-802にドライ ブを取り付け る方法は、次の 通りです。 ドライ ブを取り付け る際は、必ずす べての接続ケ ーブルとACア ダプターを抜 いてから行 ってください。 電源ケーブル フラットケーブル4.
ドラ イブの 前面パ ネル と本体 の前面 パネ ルの 位置を合わ せるようにして、取り付け 部にドラ イブを乗 せてください。5.
底板を取り付けて、手順1で外したネジと、付 属のドライブ固定用ナベネジ×4本を使ってド ライブを 固定してくだ さい。 NOTE ・ 必ずオプション CD-R/RWドライブ CD-01 を使用してく ださい。 ・ 他のドライブを使用したことによる損害、または第三者か らのいかな る請求につい ても（株）ズーム は一切の責任 を 負いません。デモソングのプロテクトについて
ハード ディスクに保 存されてい るデモソング には、あら かじめ 保護機能（プロテクト）がかけら れています。こ のため、ミックスの内 容や設定を変 更しても、保存 はさ れませ ん。変更内容を 保存しておき たいときは、保 護機 能を解 除してくださ い（→P.127）。電源を入れる
1.
MRS-802にACアダプター、楽器、オーディオシ ステム（または ステレオヘッ ドフォン）が適切 に接 続されていることを確 認してください（接続方法は →P.15）。2.
リアパネルの [POWER] スイッチを押してくださ い。 MRS-802の電源が 入ります。スイッ チを押した直 後に は、機器 の検査やシス テムの読み込 みを行いま す。ディ スプレ イに次の画面 が表示され るまで、しばらくお 待ち くださ い。この画面を“メイ ン画面”と呼び ます。3.
MASTER OUTPUT端子に接続したオーディオシ ステムの電 源を投入し てください。 HINT MRS-802にシンセサイザーな どの電子楽器が接続さ れている 場合は、シンセサ イザー→MRS-802→オー ディオシステ ムの 順に電 源を入れてく ださい。ま た、電源を切 る場合は逆の 順番 で行っ てください。デモソングを選ぶ
MRS-802では、楽曲データ を“プロ ジェクト”という 単位で管 理します。プロジ ェクトには、録音 したオーディ オデータや リズムセクションのリズムパ ターン／リズム ソン グ、内蔵エフェ クトのパッチ（エフェクトプ ログラ ム）などが含ま れます。プ ロジェクト を読み込むと、楽 曲が保存さ れたときの状態をそのまま呼 び出すことがで きま す。 ハードディ スクに保存されているデモソ ングのプロジェ クト を読み込む方 法は次の通 りです。1.
ディスプレイセクションの [PROJECT] キーを押 してくだ さい。 ディスプレイ に“PROJECT SELECT”と表示されます。 これ はプロジェク トを選択す るための画面 です。2.
[ENTER]キーを押してください。 ディ スプレイ下段 に、ハ ードディス クに保存され ている プロ ジェクトが表 示されます。3.
ダイアルを回して、デモソングを選んでください。 プロ ジェクト番号 0、および1がデ モソングです。4.
[ENTER]キーを押してください。 選択 したプロジェ クトが読み 込まれます。ハード ディス クに アクセスして いる間、[HDD]イ ンジケーター が点灯 し、ディ スプレイに“LOADING”と表示さ れます。表 示が切り替 わったら、デモソ ングの読み込みは完了です。PRJ 000
PRJ 000
SLAVE
SLAVE
0 0 0 0 001 1 0 プロジェクト名 プロジェクト番号PRJ SEL
PRJ SEL
SLAVE
SLAVE
0デモソングを聴く
MRS-802の工場出荷時 には、ハード ディスクにデ モソングが保 存されてい ます。デモソン グを再生す る方法は次の と おりです。デモソングを再生する
読み込 んだデモソン グを再生し てみましょう。1.
オーデ ィオシス テムの ボリュ ームを絞 ってく ださ い。 ヘ ッ ド フ ォ ン を 接 続 し て い る と き は、[ M AS T ER PHONES]レベルコント ローラーを 絞ってくださ い。2.
トランスポートセクションの PLAY[R] キーを押 してくださ い。 デモソ ングの演奏が 始まります。3.
オ ー デ ィ オ シ ス テ ム の ボ リ ュ ー ム（ま た は [MASTER PHONES]レベルコン トローラー）を 調節して、聴き やすい音量 に合わせてく ださい。4.
トラックごとの音量を調節したいときは、トラック に対応する フェーダー を操作してく ださい。 ドラムトラックの 音量は[DRUM]フェーダーで調節でき ます。また、楽曲全体 の音量は、[MASTER]フェー ダー で調節 できます。5.
トラッ クのオ ン／オ フを切 り替え たいと きは、ト ラック に対応す るステ ータス キーを押 してく ださ い。6.
デモソング を止めるに は、STOP[P] キーを押し てください。電源を切る（シャットダウン）
MRS-802の操作 を終えて電源 を切るとき は、必 ず次の 手順 に従って操作 してくださ い。1.
オーディオシステムの電源を切ってください。2.
リアパネルの [POWER] スイッチを押してくださ い。 電源 がオフになり ます。プロテクト のかかってい ないプ ロジ ェクトの場合 は、電 源が切られ る前にプロジ ェクト がハ ードディスク に保存され ます。 ・ MRS-802の電源を切る場合は、必ず上記のシャッ トダウン操作 を行ってくだ さい。DC 12V端子から プラグを抜い たり、コンセント からアダプ ターを引 き抜いたりし て電源を切る ことは、絶対に おやめく ださい。 ・ 特に[HDD]インジケーターが点灯しているときにプ ラグを引き抜 くと、ハードディ スクが破損 し、すべ てのデータが 永久に失われ るおそれが あります。ここで 説明する操作 は、次の 4つのス テップに分か れて います。 ●ステ ップ1：録音前の 準備 プロジ ェクトの作成、ガイドリズム の選択など、録 音に 必要な 準備を行いま す。 ●ステ ップ2：最初のト ラックの録音 入 力信 号に イン サー トエ フェ クト をか けて、最 初の ト ラック に録音します。 ●ステ ップ3：オーバー ダビング 録音済 みのトラック を聴きなが ら、2 番目以降のト ラッ クに重 ね録音（オーバー ダビング）しま す。 ●ステ ップ4：ミックス ダウン 録音さ れた各トラッ クのレベル、パン、EQを 調節し、セ ンドリ ターンエフェ クトをかけ て、ス テレオにミッ クス します。さら に完成したミ ックスにマ スタリング用 のイ ンサー トエフェクト をかけて、マスタ ートラックに 録音 します。
ステップ1 録音前の準備
1-1 新規プロジェクトを作る
MRS-802では、作成し た楽曲を再 現するのに必 要なす べて のデータを“プ ロジェクト”と いう単位で管 理しま す。 1つ のプロジェ クトには、次の情 報が含まれ ます。 ●レ コーダーセク ションのす べてのデータ ●ミ キサーセクシ ョンの各種 設定 ●リ ズムセクショ ンの各種設 定 ●内 蔵エフェクト の各種設定 ●シ ーン、マーク、MIDIなどその 他の設定1.
ディスプレイセクションの [PROJECT] キーを押 してくだ さい。 プロジェク トの読み込みやコピーを行う プロジェクトメ ニュ ーが表示され ます。2.
左 右 のカ ー ソ ル キ ーを 使 っ て、デ ィ スプ レ イ に “PROJECT NEW”と表示させ てください。 HINT プロ ジェクト メニュ ーで選択 できるそ の他の項 目につい ては、 P. 124をご 参照く ださい。3.
[ENTER]キーを押してください。 ディスプレ イに新規作成するプロジェク トの番号と名前 が表 示されます。PROJECT
PROJECT
SELECT
SELECT
PROJECT
PROJECT
NEW
NEW
クイックツアー
ここで は、新 規プロジェ クトの作成か ら始まり、楽器や ボーカルの録 音、さらにマスタ ートラック にミックスダ ウンす るまで の手順を説明 します。HINT ・ 新規プ ロジ ェク トを 作成し たと きに は、空い ている 番号 の 中で最 も数値 の小さ いもの が自動 的に選 ばれます 。 ・ このと き、必要 に応 じて プロジ ェク トの 名前 を変更 でき ま す。左右 のカー ソルキ ーを使 ってカ ーソル（点滅 表示）を 移 動させ、ダ イアル を回し て文字 を変更 します。
4.
もう一度[ENTER]キーを押してください。 作 成され た新 規プ ロジ ェク トが 自動 的に読 み込 まれ ま す。 HINT ・ 操作す るプ ロジェ クト を切り 替え たと きや新 規プ ロジェ ク トを作 成し たと きは、そ れまで 操作 して いた プロジ ェク ト が自動 的に保 存され ます。 ・ シャットダウン（→P. 20）を行うと、最後に操作していた プロジ ェクト が自動 的に保 存され ます。1-2 リズムパターンを選択する
MRS-802のリズ ムセクション では、ドラム音 色（ドラ ムキッ ト）を 使って数小節 程度のリズ ムパターンを 繰り 返し演 奏したり、リズムパ ターンを組 み合わせて楽 曲に 合わせ たリズム伴奏（リズムソング）を作成したり でき ます。 ここで は、511種類のリズム パターンの 中から1つ を選 び、ガイド リズムとして 利用する方 法を説明しま す。 HINT ・ 必要な らば、楽 曲に 合わ せたリ ズム 伴奏 をリ ズムソ ング と して作 成でき ます（リズ ムソン グの作 成方法 は→P.80）。 ・ リズム ソン グを 作成 すれば、リ ズム セク ショ ンの演 奏を そ のまま 楽曲の 一部と して利 用でき ます。1.
[DRUM] フェーダーと [MASTER] フェーダーの 位置を0dBの位置 に合わせ、[DRUM]ステー タス キーを繰り返し押してキ ーを点灯させてください。 ドラム キットの出力 信号（ドラムト ラック）はミキ サー セクシ ョンに送られ、通常 のオーディ オトラックと 同じ ように、[DRUM]ス テータスキ ーや[DRUM]フェー ダー を操作 して、オン／オ フを切り替え たり、信号レベ ルを 調節し たりできます。2.
リズムセクションの [DRUM] キーを押してくださ い。 [DRUM]キー が点灯し、ディスプレ イにリズムパ ターン の番 号と名前が表 示されます。ディスプ レイの1 列目に はリ ズムパターン の小節数と 番号、2 列目にはリ ズムパ ター ンの名前が表 示されます。ま た、カウンター 右側に は、リズム パターン内の 現在位置が 小節／拍／チ ック単 位で 表示されます。 HINT [DRUM] キー が点 灯して いる とき は、レコ ーダ ーセ クショ ン と リズ ムセク ショ ンが 切り 離され、リ ズム セク ショ ンの演 奏 の みが行え ます。3.
ダイア ルを回 してガイ ドリズ ムとして 利用し たい リズムパ ターンを選ん でください。 リ ズムパ ター ンは511 種類用 意さ れてお り、その うち 400種 類以 上のパ ターン があら かじめ プロ グラム され てい ます。 次の 図はリズムパ ターン番号 30番“ROCK01”を選択 した ときのディス プレイ表示 です。4.
PLAY[R]キーを押してください。 選択 したリズムパ ターンが演 奏されます。最後の 小節ま プロジェクト名 プロジェクト番号PRJNo007
PRJNo007
PRJ007
PRJ007
0dB 0dB 点灯 現在位置 リズムパターンの名前 リズムパターンの小節数 リズムパターン番号004#000
004#000
08BEAT01
08BEAT01
001 1 1 0002#030
002#030
ROCK01
ROCK01
1でリズ ムパターンの 演奏が終わ ると、先頭に戻って 演奏 を続け ます。 HINT 演奏 中はドラ ム音色に 対応する ステータ スキー が点灯し ます。 ス テータ スキ ーを 押し て、キーに 対応 する 音色 を鳴ら すこ と もで きます（→ P.77）。
5.
演奏するパターンを変更するには、ダイアルまたは カーソル上 下キーを操 作してくださ い。 ダイア ルを回してパ ターンを選 択すると、現在演奏 して いるパ ターンが最後 の位置まで きたときに、選択し たパ ターン の演奏が始ま ります（パターン の演奏が始ま るま でディ スプレイの表 示が点滅し ます）。 また、上下の カーソルキー を使ってパ ターンを選択 する と、その時 点で選んだパ ターンの演 奏が始まりま す。6.
テ ン ポ を 変 更 す る に は、リ ズ ム セ ク シ ョ ン の [TEMPO]キー を押し、ダイアル を回してディ スプ レイに表示さ れるテンポの値（BPM)を変更してく ださい。 設定が 終わったら、[EXIT]キーを押して 1つ手前の 画面 に戻っ てください。 NOTE リズ ムセ クシ ョンの 演奏 を聴き なが らレ コーダ ーの トラッ ク に 録音 する場 合、後か らリ ズム のテ ンポ を変 更す ると、リ ズ ムセ クシ ョン とレコ ーダ ーの録 音内 容に ずれが 生じ てしま い ま す。必ず 最初 にテン ポを 決定 して から、オ ーデ ィオ トラ ッ クへ の録音 を行っ てくだ さい。 HINT [TEMPO] キーを 繰り返 し押し て、テ ンポの 値を設定 するこ と も可 能です（→ P.79）。7.
演奏を停止させるには STOP[P] キーを押してく ださい。8.
メイン画面に戻るには、[EXIT] キーを繰り返し押 してくだ さい。 [DRUM]キー が消灯しま す。この状 態でトランス ポート セ クシ ョン を操 作す ると、リ ズム セク ショ ンと レコ ー ダー セクションが 同期して動 作します。 HINT 必 要に 応じて、オ リジ ナル のリ ズムパ ター ンを 作る ことも で き ます（→P.90）。 現在のテンポTempo
Tempo
BPM=
BPM=
120.0ステップ2 最初のトラックの録音
このス テップでは、リズム セクション の演奏を聴き なが ら、イ ンサ ート エフ ェク トを かけ たエ レク トリ ック ギ ターを トラック1 に録音する 場合を例に、最初のト ラッ クの録 音方法を説明 します。2-1 入力感度を調節する
1.
GUITAR ／ BASS 端子に楽器を接続してください （→ P. 15）。 シンセサイザー などのラインレベルの機器や マイクを接 続する にはINPUT 1／ INPUT 2端子、ギターやベ ース を接続 するにはGUITAR/BASS端 子を使用し ます。 HINT GUITAR/BASS 端子と INPUT 1 端子は、ど ちらか一 方のみ が 利用 できま す（両 方に楽 器を接 続した ときは GUITAR/BASS 端子 が優先 されま す）。GUITAR/BASS 端 子の感度 調節や オ ン／ オフの 切り替 えには、イ ンプッ ト1 の操作 子を使 います。2.
[I NPUT 1] キ ーを 押し て、キ ーを 点灯 させ てく ださ い。 [INPUT 1]／[INPUT 2]キーは、インプッ ト1／2 のオ ン／オ フを切り替え るキーです。キー が点灯してい ると きは、該当 するインプッ トがオンに なります。 HINT シン セサ イザ ーなど ステ レオ出 力の 楽器 をステ レオ 録音す る には、楽 器の L／ R の出力 をINPUT 1 ／INPUT 2端 子に接 続 し、[INPUT 1] ／[INPUT 2]キ ーの両 方を点 灯させ ます。3.
楽器を演奏しながら、[INPUT] コントロール 1 を 回して入力 感度を調節 してください。 楽 器を最 大の 音量 で弾 いたと きに [P EAK ] イン ジケ ー ターが かすかに点滅 するように、[INPUT]コントロ ール を調節 してください。4.
楽器を演奏しながら[REC LEVEL]コントロール を回して、録 音レベルを調 節してくだ さい。 [REC LEVEL] コント ロール は、レコーダ ーに録音 され る信 号（インサート エフェクト通 過後の信号）の レベル を調 節します。デ ィスプレイ左 下のレベルメ ーター（IN1 ／IN2）で、楽器を最大音量で 弾いても0dBのインジケー ター が点灯 しないよ うに、[REC LEVEL] コントロ ール を調 節してくださ い。 録音レベルが高すぎるときは、[REC LEVEL]コントロー ルの [CLIP]インジケーター が点灯しま す。2-2 インサートエフェクトをかける
MRS-802に 入力さ れた信 号は、“イ ンサー トエフ ェク ト”を使っ て加工できま す。イ ンサートエ フェクトとは、 イン プット、任意のトラ ック、[MASTER]フェー ダー直 前の いずれかの位 置に挿入で きるエフェク トで、コンプ レッ サー、ディスト ーション、ディ レイなどのエ フェク トモ ジュール（単体 エフェクト）が 直列に配列さ れてい ます。これ らの同時に使 用可能なエ フェクトの組 み合わ せを“ア ルゴリズム”と呼 びます。 こ こでは、ア ルゴリ ズムを 選んで、GUITAR/BASS 端 子に接続し たギターの信号にインサート エフェクトをか けて みましょう。1.
エフェクトセクションの[INPUT SOURCE]キー を押して ください。 ディ スプレイの2列目 にインサート エフェクトの 挿入位 置が 表示されます。初期状態 では“IN”（インプッ ト）が 点灯 かすかに点滅 INPUT 1のレベル INPUT 2のレベル [CLIP]インジケーター選ばれ ています。“IN”以外に設 定されている ときは、ダ イアル を回して“IN”を選択し てください。
2.
[INSERT EFFECT]キーを使って、利用したいア ルゴリズム を選んでく ださい。 8つ の[INSERT EFFECT]キー は、イ ンサートエフ ェク トのア ルゴリズムを 選択するの に使用します。選択 可能 なアル ゴリズムの種 類は、次の通り です（アルゴリ ズム につい ての詳細は→ P. 100）。 ● CLEAN ● DIST ● ACO/BASS SIM ● BASS ギター ／ベースの録 音に適した アルゴリズム です。 ● MIC ボーカ ルなどマイク 録音に適し たアルゴリズ ムです。 ● DUAL MIC 2 チャンネル が完全に 独立した、モ ノラル入力 ×2 ／モ ノラル 出力×2 のアルゴリズ ムです。 ● LINE シンセ サイザーや電 子ピアノな ど、ラ イン出力機器 の録 音に適 したアルゴリ ズムです。 ● MASTERING 最終のステレオ ミックス信号を加工するのに 適したアル ゴリズ ムです。 選択し たキーが点灯 し、デ ィスプレイ に選択したア ルゴ リズム のパッチが表 示されます。3.
ダイアルを回してパッチを選択してください。 イ ン サ ート エ フ ェク ト に は、 合計 28 0 種類 の パ ッ チ が 用意 され てい ま す。これ らの パッ チは 、必 要に 応 じ て エデ ィッ トし 、音 色や 効き 具合 を 調節 でき ます （→ P.103）。 各ア ルゴリズムで 利用可能な パッチ数は次 の通りです。 HINT 選 んだ パッチ によ って は、録音 レベル が変 化す るこ とがあ り ま す。必 要に応 じて[REC LEVEL]コ ントロ ールを 再調節 して く ださい。4.
メイン画面に戻るには、[EXIT] キーを押してくだ さい。 HINT イ ンサ ートエ フェ クト を通 さずに 録音 した いと きは、メイ ン 画 面で[BYPASS/TUNER] キーを 押して くだ さい。キー が点 灯 してイン サート エフェ クトが バイパ ス状態 になり ます。2-3 トラックを選んで録音する
イン サートエフェ クトをかけ たギターの音 を、ト ラック 1に 録音します。1.
ステータスキー 1を繰り返し押して、キーを赤く点 灯させて ください。 ステ ータスキー 1∼8は、録音トラッ クの選択や、トラッ クごとのミ ュートオン／オフを切り替え るときに利用し ます。ス テータスキ ーを押すたび に、キーの状態 が次の よう に変化します。 ステ ータスキー 1の点灯 が緑から赤に 変わると、トラッ ク1 が録音待機 状態となり ます。このとき、入力 信号の 流れ は次のように 変化します。IN SRC
IN SRC
IN
IN
INSERT
INSERT
Standard
Standard
0 アルゴリズム パッチ番号 0∼24 0∼44 0∼14 0∼14 CLEAN DIST ACO/BASS SIM BASS アルゴリズム パッチ番号 0∼49 0∼49 0∼49 0∼29 MIC DUAL MIC LINE MASTERING 緑色に点灯 消灯 赤く点灯 ミュート オフ ミュート 録音トラック として選択 ステータスキーZERO[U]キー レコーダーを先頭位置（カウン ターのゼロの位置）まで戻します。 STOP[P]キー レコーダーを停止します。 FF[Y]キー 現在位置を1秒ずつ早送りします。FF[Y]キー を押しながら、REW[T]キーを押すと、素早く 早送りします。 REW[T]キー 現在位置を1秒ずつ巻き戻します。REW[T]キーを押 しながら、FF[Y]キーを押すと、素早く巻き戻ります。 REC[O]キー このキーを押してからPLAY[R]キーを押すと、 レコーダーの録音が開始されます。また、再生 中にこのキーを押せばパンチイン、録音中にこ のキーを押せばパンチアウトを実行できます。 PLAY[R]キー 現在位置からレコーダーを再生します。 トランスポートキーの基本操作 HINT 録音ト ラック は同時 に2 トラッ クまで 選択で きます（ト ラック 1 ／2、トラ ック 3／ 4、トラ ック5 ／ 6、トラッ ク7 ／8 の組 み合わ せが選 べます）。
2.
フェーダー 1と [MASTER]フェーダーを0dBの位 置に 合わせ、楽器を演 奏しながらモニターシステム の ボリュームを 調節してく ださい。3.
録 音を開始 するに は、ZERO[U]キーを押してレ コ ーダーの 先頭に 移動し、REC[O]キーを押しな が ら、PLAY[R]キーを押してください。 REC[O]キーとPLAY[R]キーが点灯し、録音が始まり ます。リズム セクションの 演奏を聞き ながら、楽器の演 奏を録音し てみましょ う。 録音レベル は、ディス プレイ左下の レベルメータ ー（IN1 ／IN2）、お よび[REC LEVEL]コ ントロールの [CLIP]イ ンジケータ ーで確認で きます。4.
録音が終わったら、STOP[P] キーを押してくださ い。 REC[O]キーとPLAY[R]キーが消灯し、録音が終了し ます。ディスプ レイにしば らく“wait...”と表示された 後で、メイン 画面に戻りま す。 NOTE “wait...”と表 示される 時間は、場合 により異な ります。“wait...” 表示 され てい るとき に、電源 を切 るこ とは絶 対に お止 めく だ さい。録音 したデ ータが 失われ たり、故障の 原因と なりま す。5.
録音した 内容を聴 くには、ZER O[U]キーを押し てレコーダーの先 頭に移動して、PLAY[R]キーを 押してくださ い。 リズムセクションの 演奏と一緒に録音内容が再生さ れま す。 HINT REW[T]／ FF[Y] キー は、レコ ーダー が停止 してい るとき に のみ 動作しま す。6.
再生を止めるにはSTOP[P]キーを押してください。 録音をや り直した いときは、手順 3∼ 4を 繰り返して く ださい。7.
ステータスキー 1 を押して、キーを緑色に点灯させ てください。 トラック 1の録音待 機状態が解 除されます。 HINT ・ 録 音し た内 容は、ト ラッ ク単 位、また は範 囲を 指定 して コ ピ ーや消 去など の編集 が行え ます（→P.46）。 ・ 各トラックの V テイクを切り替えれば、 現在の録音内容は残 し たまま で、新たな Vテ イクに 録音が 行えま す（→P.33）。 MASTER 録音トラックが選択されていない場合 MASTER 録音トラック（トラック1）が選択された場合 1 Track 1 Track 2 Track 1 Track 2ステップ3 オーバーダビング
このス テップでは、ステップ 2で録音 したギターを 聴き ながら、ト ラック2に 他の楽器を オーバーダビ ング（重 ね録音）し てみます。3-1 入力感度やインサートエフェクト
を設定する
1.
INPUT 1端子に楽器やマイクを接続してください。2.
[INPUT 1]キーを押して、点灯させてください。3.
楽器の音を出しながら [INPUT] コントロール 1 を 回し、入力感度 を調節して ください。4.
楽器の音を出しながら、[REC LEVEL]コントロー ルを回して 録音レベル を調節してく ださい。5.
ステップ2と同じ要領で、インサートエフェクトの アルゴリズ ムとパッチ を選択してく ださい。6.
[EXIT]キーを押し、メイン画面に戻ってください。3-2 トラックを選んで録音する
2番 目の楽器音を トラック2 に録音しま す。1.
ステー タスキ ー 2を 繰り返し 押して 、キ ーを赤 く 点灯 させ てく ださ い。また 、ス テー タス キー 1 と [DRUM] ス テー タ スキ ーが 緑色 に 点灯 して い る こと を確 認し てく ださ い。 トラッ ク2が録 音待機状態と なります。2.
[MASTER] フェーダーを 0dB に合わせ、フェー ダー 2 を操 作してモ ニターレ ベルを調 節して くだ さい。 必要な らば、レ コーダーを再 生させなが らフェーダー 1 ／2 や[DRUM]フェー ダーを操作し、トラック間の モニ ターバ ランスを調節 します。3.
録音 を 開始 する には Z ERO[U]キーを押してレ コー ダ ーの 先 頭位 置 に移 動 し、REC[O]キーを押 しながら PLAY[R]キーを押してください。 トラ ック2の録 音が始まり ます。リ ズムセクショ ンとト ラ ック 1 の 再生 音を 聞き ながら 楽器 を演 奏し てくだ さ い。4.
トラッ ク 2 の録音 が済んだ ら、STOP[P]キーを 押してく ださい。 デ ィスプ レイ にしば らく“wait...”と表示 され た後で、 メイ ン画面に戻り ます。 NOTE “wait...”と表示さ れる時間は、場 合により 異なりま す。“wait...” 表 示さ れてい ると きに、電 源を 切るこ とは 絶対 にお 止めく だ さ い。録 音した データ が失わ れたり、故障 の原因 となり ます。5.
録音内容を聞くには、ZERO[U] キーを押してレ コーダーの先頭に移動し、PLAY[R]キーを押して ください。 リズ ムセクショ ンとトラ ック1 ／2 が再生さ れます。必 要に応じてフ ェーダー1／2、および[DRUM]フェーダー を操 作して音量バ ランスを調 節してくださ い。6.
再生を止めるには STOP[P] キーを押してくださ い。7.
ステータスキー 2を押して、キーを緑色に点灯させ てくださ い。 残り のトラックも、同 じ要領で録 音してみまし ょう。ステップ4 ミックスダウン
すべて のトラックの 録音が終わ ったら、内蔵ミキサ ーを 使って トラックごと の音量、EQ（イコライザー）、パン （ステレオ の左右 の位置）を 調節して ステレ オにミ ック スし、楽曲を仕上 げてみまし ょう（この 操作を“ミ ック スダウ ン”と呼びます）。 ミック スダウンの方 法には、完成した 楽曲を外部の マス ターレ コーダーに録 音する方法 と、MRS-802内部 のマ スタ ートラ ックに録 音する 方法が あります。こ こでは、 内部のマスター トラックを使う場合を例に挙 げて説明し ます。 HINT ミ ックス した 信号 の録 音先と して、マ スタ ート ラック の代 わ り に通 常トラ ック を選 ぶこ とも 可能 です（こ の操 作を“バ ウ ンス”と 呼びま す）。バウ ンス操作 を行っ た後は、バ ウンス 元 のV テイ クを切 り替え て新し いパー トを録 音でき ます。録音 ト ラ ックが 足り ない とき に便利 な機 能で す（バウ ンス操 作に つ いて は→P.39）。4-1 ミックスダウンの準備
1.
ミック スしたい トラッ クのス テータス キーを 緑色 に点灯させ、残りのステータスキーは消 灯させてく ださい。 リズムセクショ ンを単なるガイドリズムとし て使ってい た場 合は、ドラ ムトラッ クがミ ックス されない ように、 [DRUM]ステ ータスキーを 消灯させます。2.
[INPUT 1]／[INPUT 2]キーを消灯させてくださ い。 HINT イン プット1／2 から入 力された 信号を加 えてミッ クスダ ウン する ことも できます 。これを行 うには[INPUT 1] ／[INPUT 2] キー を点灯 させま す。3.
[MASTER] フェーダーを 0dB の位置に合わせて ください。4-2 音量／パン／EQを調節する
1.
メイン画面で[TRACK PARAMETER]キーを押 してくだ さい。 ト ラッ クご との各 種設 定を 変更 する トラ ック パラメ ー ター メニューが表 示されます。2.
ステータスキー、または左右のカーソルキーを使っ てトラッ クを選んでく ださい。 トラ ックパラメー ターが表示 されていると きは、ステー タスキーや 左右のカーソルキーを使って 操作するトラッ クを選択し ます。現在選択さ れているステータスキーは、 橙色 に点灯します。3.
上 下の カ ー ソル キ ー を使 っ て トラ ッ ク パラ メ ー ターを選 んでください。 現在 選択している パラメーター はディスプレ イの2列目 に表 示されます。選択可 能なトラッ クパラメータ ーとそ の設 定範囲は次の 通りです。 パラメーター 設定値 トラック名TR1
TR1
FADER
FADER
00TR3
TR3
FADER
FADER
00 ●トラ ックパラメー ターと設定 範囲 パラメーター 表示 設定範囲 内容EQ HIGH GAIN
EQ HI G
−12∼＋12 ハイ EQのブースト／カット量を−12dB∼＋ 12dBの範囲で調節します。
EQ HIGH FREQUENCY
EQ HI F
500∼18000(Hz) ハイ EQのブースト／カットする周波数を調節します。EQ LOW GAIN
EQ LO G
−12∼＋12 ロー EQ のブーストカット量を−12dB∼HINT ステ ータス キー の代わ りに[INPUT 1] ／[INPUT 2] キーを 押 せば、イン プット 1／ 2 から入 力され る信号 のパラメ ーター を 調節 できま す（→P.68）。
4.
ダイアルを使って設定値を調節してください。 HINT 次の トラッ クパラ メータ ーが表 示され ている ときに [ENTER] キ ーを押 すと、そ のパ ラメ ーター のオ ン／ オフ を切り 替え る こと ができ ます。4-3
センドリターンエフェクトをかけ
る
MRS-802の内蔵 ミキサーに は、2 種類のセンド リター ンエ フェクト（コーラス／デ ィレイ、リバーブ）が内部 接続 されています。 セン ドリターンエ フェクトの かかり具合は、トラ ックご との センド レベル（エ フェクト に送ら れる信 号レベル） で調 節します。センドレ ベルを上げ るほどエフェ クトへ 送ら れる信号レベ ルが高くな り、そ のエフェクト のかか り具合が 深くなります。こ こでは、センドリ ターンエフェ クト のエフェクト タイプを選 び、ト ラックごとの センド レベ ルを調節して かかり具合 を変えてみま しょう。 EQ HI G／EQ HI F ハイEQ のオン／オフ EQ LO G／EQ LO F ロー EQのオン／オフ CHO SEND コーラス／ディレイへ送る信号の オン／オフ REV SEND リバーブへ送る信号のオン／オフTR3
TR3
PAN R
PAN R
23 DRUM 1 2 8 MASTER センド リターン REVERB CHORUS/ DELAY REVERB SEND LEVEL CHORUS/ DELAY SEND LEVEL （*）＝トラッ ク1∼8 でのみ選択 可能なパラメ ーターEQ LOW FREQUENCY
EQ LO F
40∼1600(Hz) ロー EQのブースト／カットする周波数を調節します。 CHORUS/DELAY SEND
LEVEL
CHO SEND
0∼100該当するトラックからセンドリターンエフェク トのコーラス／ディレイへ送る信号の量を調節 します。
REVERB SEND LEVEL
REV SEND
0∼100 該当するトラックからセンドリターンエフェクトのリバーブへ送る信号の量を調節します。 PAN
PAN
L100∼0∼R100 トラックのパン（左右の位置）を調節します。 なお、ST LINKパラメーターがオンのときは、 左右のトラックの音量バランスを調節します。 FADERFADER
0∼127 現在のフェーダー位置を数値で表わします。STEREO LINK（*）
ST LINK
ON, OFF奇数／偶数の順に並ぶトラック（トラック1／ 2、トラック3／4 など）でパラメーターを連 動させる“ステレオリンク機能”のオン／オフ
を切り替えます（→P.73）。
V TAKE（*）
