取 付 説 明 書
12M Gathers デュアルサイズ ナビ コンポ
N BOX

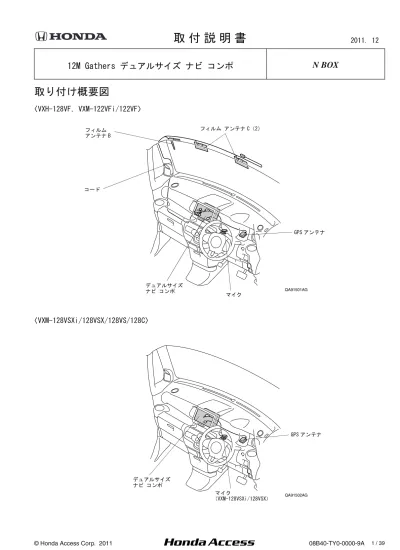

2011. 12取り付け概要図
〈VXH-128VF，VXM-122VFi/122VF〉
〈VXM-128VSXi/128VSX/128VS/128C〉
QA91501AG フィルム アンテナ B GPS アンテナ フィルム アンテナ C（2） コード マイク デュアルサイズ ナビ コンポ GPS アンテナ デュアルサイズQA91319AG 〈ナビ オプション：リンク アップ フリー USB コード〉 〈ナビ オプション：VICS ユニット〉 デュアルサイズ ナビ コンポ ビーコン送受信機 デュアルサイズ ナビ コンポ USB コード QA91320AG 〈ナビ オプション：VTR コード /AUX コード〉 〈ナビ オプション：USB コード〉 デュアルサイズ ナビ コンポ USB コード VTR コード /AUX コード デュアルサイズ ナビ コンポ
システム図
〈VXH-128VF，VXM-122VFi/122VF〉
GPS アンテナ フィルム アンテナ C フィルム アンテナ B マイク 車両 8 極 カプラー 車両 24 極 カプラー 車両アンテナ フィーダー 車両 5 極 カプラー 車両アンテナ カプラー〈VXM-128VSXi/128VSX/128VS/128C〉
安全にお取り付けいただくために（必ずお読みください）
コーション マークについて
・ 本書では，作業者や他の人が傷害をおう可能性があること，また取り付けに関するアドバイスなどを下記の表示 を使って説明します。 QA51802BD GPS アンテナ デュアルサイズ ナビ コンポ （VXM-128VSXi/128VSX） 車両 8 極 カプラー 車両 24 極 カプラー 車両アンテナ フィーダー マイク 車両 5 極 カプラー 車両アンテナ カプラー （VXM-128VSXi/ 128VSX/128VS）アイコンについて
一般的な注意
・ 取付説明書の記載事項に加えてサービスマニュアルに記載の整備情報や関連事項に準じて作業を行うこと。特に 安全には万全の注意を払うこと。 ・ 車両本体および各部品に傷を付けたり，破損しないこと。 ・ 特にツメやクリップ等には十分注意すること。 ・ 復元時のことを考えて，取り付け状態を確認してから車両部品を取り外すこと。電装部品に関する注意
・ バッテリーのマイナス（－）端子を接続したまま取り付け作業は絶対に行わないこと。本用品に関する注意
・ ボルト，スクリュー等は，必ず本説明書に指定されている部品を使用すること。安易に似ている部品を使用する と，トラブル等の原因になる恐れがあります。 ・ 取り付けや貼り付け作業は直射日光の当たる場所，ほこり等の出る場所では行わないこと。 ・ フィルム アンテナを改造したり，コードの延長等は行わないこと。 ・ 貼り付け作業を行う際は，貼り付け面の温度を 15 ～ 40 ℃に保つこと。 ・ 特に低温時には，両面テープ等の粘着性が低下することがあるため，貼り付け面を暖めてから貼り付けること。 ・ 用品および車両部品を破損しないよう注意しながら十分に圧着して貼り付けること。 ・ 貼り直すことのないように注意すること。貼り直しを行うと破損，または両面テープやフィルム等の性能が十分 に発揮されない場合がある。 ・ 周辺部品を濡らさないよう，ウエス等でカバーすること。 ・ 中性洗剤溶液は，霧吹きに入れて使用すること。 ・ 貼り付け時に使用する中性洗剤溶液の濃度は，下記の比率に従うこと。 通常； 水 100：中性洗剤 1 夏期； 水 100：中性洗剤 3 冬期； 水 約 500：中性洗剤 1 ・ 取り付け後 24 時間程度は，取り付け部を水で濡らさないこと。構成部品
アタッチメント キット
ブラケット A ブラケット B 型紙 ハーネス バンド （6） 長ハーネス バンド （3） ウレタン テープ （5） アルミ テープ （3） 両面テープ ( 仕様により余る場合もあります） ( 仕様により余る場合もあります） ( 仕様により余る場合もあります） ( 仕様により余る場合もあります） ( 仕様により余る場合もあります） ( 仕様により余る場合もあります）デジタル TV アンテナ キット（VXH-128VF，VXM-122VFi/122VF）
ロック ボルト キット
必要工具 / 用具
4 × 12 mm タッピング スクリュー （2） 4 × 16 mm タッピング スクリュー （2） フランジ ボルト （8） ワッシャー付きボルト スクリュー グロメット （2） ケーブル クリップ クリップ フィルム アンテナ A フィルム アンテナ B フィルム アンテナ C （2） コード ロック ボルト （2） ラベル ロック キー キーコード ラベル インストラクション カード ・ スパナ ・ プラス ドライバー ・ マイナス ドライバー ・ ニッパー ・ ラチェット ・ ソケット ・ はさみ ・ ナイフ ・ 定規 ・ ウエス ・ がびょう ・ やすり ・ サインペン ・ 脱脂洗浄剤（Honda 純正用品） ・ 中性洗剤 ( 仕様により余る場合もあります） ( 仕様により余る場合もあります） ( 使用しません）取り付け方法と手順
脱脂洗浄剤での清掃方法
● 脱脂洗浄剤をウエスに染み込ませ，貼り付け面の油 分，ゴミ，汚れ等を完全に拭き取る。バッテリー マイナス（－）端子の
取り外し
1． 車両ヘッド ユニット等の設定を記録する。 2． バッテリーのマイナス（－）端子を外す。 ・ 脱脂洗浄剤は必ず Honda 純正用品を使用すること。 ・ 脱脂洗浄剤を貼り付け面に直接かけないこと。 ・ 十分に乾燥させてから貼り付け作業を行うこと。 Q931901BW 脱脂洗浄剤 ウエス Q941501BW マイナス端子 バッテリー車両部品の取り外し
〈VXH-128VF，VXM-122VFi/122VF〉
3． クリップを外す。 ・ VXH-128VF 手順 3-15 ・ VXM-122VFi/122VF 手順 3-15 ・ VXM-128VSXi 手順 7 へ ・ VXM-128VSX に VTR コード /AUX コード，USB コードを追加装着 する 手順 7 へ しない 手順 8 へ ・ VXM-128VS/128C に VTR コード /AUX コードを追加装着 する 手順 7 へ しない 手順 8 へ QA90702AG クリップ（2）〈サイド カーテン エアバッグ装備車〉
4． 左フロント ピラー ガーニッシュを叩く。 ・ サイド カーテン エアバッグ 装備車 手順 4-5 非装備車 手順 6 へ ・ ドア オープニング シールにブチル シーラーが塗 布されているため，車両部品を汚さないように注意 すること。 QA82401AD ドア オープニング シール 左フロント ピラー ガーニッシュ 叩く クリップ SIDE CURTAIN AIRBAG 表示部 左フロント ピラー ガーニッシュ ウエス ゴム ハンマー 引く 左フロント ピラー 5． 左フロント ピラー ガーニッシュを取り外す。〈サイド カーテン エアバッグ非装備車〉
6． 左フロント ピラー ガーニッシュを取り外す。 手順 7 へ ・ ドア オープニング シールにブチル シーラーが塗 布されているため，車両部品を汚さないように注意 すること。 QA82402BD クリップ （3） QA02001AB ドア オープニング シール 左フロント ピラー ガーニッシュ クリップ （4）7． グローブ ボックスを取り外す。 8． 車両保護のため粘着テープを貼る。 ・ 粘着テープは復元作業が終わるまではがさないこ と。 QA90102AX フック（2） ストッパー グローブ ボックス 押す 押す QA82403AD 粘着テープ オーディオ パネル 9． オーディオ パネルを取り外す。 10． ボルトを外す。 QA82404BD 車両カプラー ツメ（5） QA82405AD ボルト（2）
11． テープをはがす。 12． 車両保護のため粘着テープを貼る。 ・ 粘着テープは復元作業が終わるまではがさないこ と。 QA91503BG 車両ハーネス テープ テープ はがす QA90703AG 粘着テープ インストルメント パネル ステアリング コラム アッパー カバー コンビネーション スイッチ 13． メーター パネルを取り外す。 14． メーター ロア パネルを取り外す。 QA90704BG ツメ（12） メーター パネル QA90706CG ツメ（5） メーター ロア パネル
15． メーターを取り外す。
取り付け前準備
〈VXH-128VF，VXM-122VFi/122VF〉
16． ウレタン テープを 2 等分する。 ・ 文字盤を下にしたまま保管しないこと。 QA90705BG メーター 車両カプラー タッピング スクリュー（3） メーター 5208040B ウレタン テープ（3） 2 等分する〈VXM-128VSXi/128VSX〉
17． ウレタン テープを 2 等分する。〈VXH-128VF，VXM-122VFi/122VF〉
18． ウレタン テープを 2 等分する。 5208040B ウレタン テープ 2 等分する 5208030B ウレタン テープ（2） 2 等分する〈VXH-128VF，VXM-122VFi/122VF〉
19． アルミ テープを 2 等分する。フィルム アンテナの貼り付け
〈VXH-128VF，VXM-122VFi/122VF〉
20． 型紙を切る。 ・ VXH-128VF 手順 20-52 ・ VXM-122VFi/122VF 手順 20-52 ・ VXM-128VSXi/128VSX/128VS/128C 手順 53 へ 5208030B アルミ テープ（3） 2 等分する QA90707AG 型紙 21． 型紙を貼り付ける。 22． 型紙を貼り付ける。 7D0601AB 黒セラ端部 に合わせる 型紙 印刷面を室内側に 向けて貼り付ける フロント ウインド 型紙 黒セラ下端 に合わせる 粘着テープ QA90708AG フロント ウインド 黒セラ下端 に合わせる 型紙 黒セラ端部 に合わせる 粘着テープ 型紙 印刷面を 室内側に 向けて 貼り付ける23． 中性洗剤溶液を吹き付ける。 24． フィルム アンテナ B の剥離フィルムⅠ，Ⅱを少し はがし，中性洗剤溶液をフィルム アンテナ B に吹 き付けながら剥離フィルムをはがしていく。 ・ 貼り付け作業前に，手，指の汚れを落とすこと。 ・ 接着面に手を触れないこと。 ・ 中性洗剤溶液を指にも吹き付けながら作業するこ と。 7D0711AB 霧吹き 外側から貼り付けた型紙 霧吹き 中性洗剤溶液を 吹き付ける前に行う 811603BY 剥離フィルムⅡ はがす フィルム アンテナ B 剥離フィルムⅠ はがす 25． フィルム アンテナ B を貼り付ける。 ・ 貼り付け作業前に，手，指の汚れを落とすこと。 ・ 接着面に手を触れないこと。 ・ 密着後は貼り直しがきかないので，十分注意して位 置決めすること。 QA90801AG 型紙の端部 に合わせる 型紙 貼り付け位置 フィルム アンテナ B 型紙 2 mm 黒セラ下端
26． フィルム アンテナ B の上からスキージで中性洗剤 溶液や気泡を外にはじき出す。 27． ウエス等でフィルム アンテナ B のまわりの中性洗 剤溶液を拭き取り，十分に乾燥させる。 ・ はがれる恐れがある為，パターン面は強くこすらな いこと。 ・ はがれる恐れがある為，十分に乾燥させること。 8N1406AD スキージ 8N1407AD ウエス 28． フィルム アンテナ C の剥離フィルム①を少しはが し，中性洗剤溶液をフィルム アンテナ C に吹き付 けながら剥離フィルム①をはがしていく。 ・ 接着面に手を触れないこと。 ・ 中性洗剤溶液を指にも吹き付けながら作業するこ と。 811608AY フィルム アンテナ C 剥離フィルム①
29． フィルム アンテナ C を貼り付ける。 ・ 貼り付け作業前に，手，指の汚れを落とすこと。 ・ 接着面に手を触れないこと。 ・ 密着後は貼り直しがきかないので，十分注意して位 置決めすること。 QA90802AG フィルム アンテナ C 型紙 貼り付け 位置 黒セラと 平行にする フロント ウインド内側 の黒セラ下端 に合わせる 型紙の端部 に合わせる 30． フィルム アンテナ C の剥離フィルム①を少しはが し，中性洗剤溶液をフィルム アンテナ C に吹き付 けながら剥離フィルム①をはがしていく。 ・ 接着面に手を触れないこと。 ・ 中性洗剤溶液を指にも吹き付けながら作業するこ と。 811608AY フィルム アンテナ C 剥離フィルム①
31． フィルム アンテナ C を貼り付ける。 ・ 貼り付け作業前に，手，指の汚れを落とすこと。 ・ 接着面に手を触れないこと。 ・ 密着後は貼り直しがきかないので，十分注意して位 置決めすること。 QA90803AG フィルム アンテナ C 型紙 貼り付け 位置 黒セラと 平行にする 型紙の端部 に合わせる フロント ウインド内側 の黒セラ下端 に合わせる 32． フィルム アンテナ C の上からスキージで中性洗剤 溶液や気泡を外にはじき出す。 33． ウエス等でフィルム アンテナ C のまわりの中性洗 剤溶液を拭き取り，十分に乾燥させる。 ・ はがれる恐れがある為，パターン面は強くこすらな いこと。 ・ はがれる恐れがある為，十分に乾燥させること。 822603AE スキージ 822604AE ウエス
ピック アップ端子の取り付けとコード
の通線
34． ウレタン テープを巻き付ける。 35． ウレタン テープを巻き付ける。 QAN1803AB 黄テープ ウレタン テープ 2 等分した物 を使用 ピック アップ端子 アンテナ コード 白テープ 分岐 ウレタン テープ 2 等分した物を使用 ピック アップ端子 全体を隠すように 巻き付ける 052706CK 390 mm ウレタン テープ（3 枚） 2 等分した物を使用 ピック アップ端子 コード 分岐 120 mm 36． ウレタン テープを巻き付ける。 37． ピック アップ端子を貼り付ける。 ・ フィルム アンテナの給電部が見えなくなるように ピック アップ端子を貼り付けること。 ・ 接着面，接点部には手を触れないこと。 ・ 貼り付け向きに注意すること。 052801AK ウレタン テープ 2 等分した物を使用 コードのカプラー コード 白テープ コードのカプラー 全体を隠すように 巻き付ける QA91504BG 保護テープ② （2） はがす フィルム アンテナ C フィルム アンテナ C ピック アップ 端子 マーク マーク ピック アップ 端子 離型紙 はがす 給電部 マーク 先端を 合わせる38． ピック アップ端子を貼り付ける。 ・ フィルム アンテナの給電部が見えなくなるように ピック アップ端子を貼り付けること。 ・ 接着面，接点部には手を触れないこと。 ・ 貼り付け向きに注意すること。 QA90807BG 保護テープⅢ はがす 離型紙 はがす フィルム アンテナ B フィルム アンテナ B ピック アップ 端子 ピック アップ 端子 給電部 マーク マーク 先端を 合わせる マーク 39． コードの余りを束ねる。 40． コードをルーフ ライニングと車両パネルの間に押 し込む。 ・ コードを折り曲げないように注意すること。 ・ ルーフ ライニングに折り目がつかないように注意 して作業すること。 ・ ピック アップ端子を損傷しないように押し込むこ と。 QA91505AG コード 押し込む ウレタン テープ 巻き付ける コード 余りを束ねる 約 30 mm 折り曲げない ように注意する ルーフ ライニング ウレタン テープ 2 等分した 物を使用
41． ピック アップ端子とルーフ ライニングを当てる。 42． ルーフ ライニングにピック アップ端子の高さと 幅をマーキングする。 43． ルーフ ライニングにマーキングしたラインに沿っ て切り取る。 ・ ルーフ ライニングに折り目がつかないように注意 して作業すること。 QA90809BG ピック アップ端子 ルーフ ライニング マスキング テープ ピック アップ端子の高さと 幅をマーキングする ナイフ マーキングしたライン に沿って切り取る 44． コードを固定する。 45． コードに印を付ける。 46． コードを引き出す。 47． ウレタン テープを巻き付ける。 ・ クリップの穴をふさがないように固定すること。 QA90812AG 左フロント ピラー アルミテープ (4) 2 等分した 物を使用 コード グローブ ボックス 開口部に通線する QA90813AG ウレタンテープ 2 等分した物を使用 サインペン 印 インストルメント パネル 端部 印
48． コードを固定する。 49． コードを固定する。 QA90814AG アルミテープ 2 等分した物を使用 QA91001AG ステアリング ハンガー ビーム コード 長ハーネス バンド（2） 50． コードを通線する。 51． コードを固定する。 QA91506BG ステアリング ハンガー ビームの後ろを通す ステアリング ハンガー ビーム ハーネス バンド 車両ハーネス 車両 クリップ 〈断面図〉 車両 前方 折り曲げないように注意する 車両 ハーネス 約 30 mm
52． コードを固定する。
GPS アンテナの取り付けと通線
〈GPS アンテナ両面テープ別体タイプ〉
53． GPS アンテナを貼り付ける。 ・ GPS アンテナ両面テープ 別体タイプ 手順 53 一体タイプ 手順 54 へ 手順 55 へ QAN0701AB 約 30 mm 折り曲げないよう に注意する コード 余りを束ねる 長ハーネス バンド QA91006AG 離型紙（2） はがす 貼り付け位置 ブラケット 両面テープ GPS アンテナ〈GPS アンテナ両面テープ一体タイプ〉
54． GPS アンテナを貼り付ける。 55． GPS アンテナのコードを通線する。 56． ブラケット A を固定する。 QA91007AG 離型紙 はがす 貼り付け位置 ブラケット GPS アンテナ QA91008AG GPS アンテナ のコード ブラケット 4 × 12 mm タッピング スクリュー（2） インストルメント パネル57． GPS アンテナのコードを仮固定（VXM-128VS/128C は固定）する。 58． GPS アンテナのコードを固定する。 ・ VXM-128VS/128C 手順 70 へ QA91009AG 長さを揃える 車両 24 極 カプラー ハーネス バンド 仮固定 GPS アンテナ のカプラー 車両ハーネス （VXM-128VS/ 128C は固定） QA91010AG インストルメント パネル 車両 ハーネス GPS アンテナの コード 余りを束ねる ハーネス バンド
マイクの取り付けと通線
〈VXH-128VF，VXM-128VSXi/128VSX〉
59． 両面テープを切り取る。 60． 両面テープはがす。 61． 両面テープを貼り付ける。 ・ VXH-128VF 手順 59-61 ・ VXM-122VFi/122VF 手順 62 へ ・ VXM-128VSXi/128VSX 手順 59-61 手順 64 へ 9D2301AE 両面テープ 18 mm 26 mm QA91108AG 手順 59 で切り取った 両面テープ マイク 離型紙 はがす 両面テープの先端を マイクの底面の凹部 先端に合わせる マイクの底面 の中心 マイク の底面 マイク 両面テープ〈VXM-122VFi/122VF〉
62． 両面テープを切り取る。 63． 両面テープを貼り付ける。 9D2301AE 両面テープ 16 mm 29 mm QA91109AG 手順 62 で切り取った 両面テープ 離型紙 はがす マイクの底面 の中心 マイク の底面 マイク 両面テープの先端を マイクの底面の凹部 先端に合わせる 64． ウレタン テープを巻き付ける。 65． マイクを貼り付ける。 842410AE マイクのコード 150 mm ウレタン テープ 2 等分した 物を使用 QA91110BG 離型紙 はがす 〈真上から見た図〉 R 止まり R 止まり 10 mm 100 mm マイク ステアリング コラム アッパー カバー66． マイクの向きを変える。 67． ケーブル クリップを貼り付ける。 68． マイクのコードを固定する。 QA91111BG 離型紙 はがす 〈真上から見た図〉 40 mm マイク マイクの端部と ケーブル クリップ の端部を合わせる ケーブル クリップ ケーブル クリップ マイクの コード マイクの コード 車両 69． マイクのコードを固定する。 QA91201BG 長さを揃える 車両 24 極 カプラー マイクの端子 車両ハーネス マイクのコード 余りを束ねる ハーネス バンド（2）
ナビ オプションの取り付け
70． ナビ オプションを取り付ける。〈適用モデル〉
〈リンク アップ フリー USB コードの取り付け〉
71． USB コードを固定する。 ・ ナビ オプションの取り付けあり リンク アップ フリー USB コード 手順 71-73 VICS ユニット 手順 74 へ VTR コード /AUX コード 手順 82 へ USB コード 手順 85 へ ・ ナビ オプションの取り付けなし 手順 99 へ ・ リンク アップ フリー USB コード VXM-122VFi，VXM-128VSXi ・ VICS ユニット VXH-128VF，VXM-122VFi/122VF ・ VTR コード / AUX コード 全モデル ・ USB コード VXH-128VF，VXM-122VFi/122VF， VXM-128VSXi/128VSX QA91202AG 車両 24 極 カプラー USB コードの カプラー 長さを揃える 車両ハーネス ハーネス バンド USB コード〈N BOX〉
72． USB コードを固定する。 ・ N BOX 手順 72 ・ N BOX Custom 手順 73 へ ・ 他ナビ オプションの取り付け あり 手順 70 なし 手順 99 へ QA91203BG〈N BOX Custom〉
73． USB コードを固定する。 ・ 他ナビ オプションの取り付け あり 手順 70 なし 手順 99 へ QA91204BG USB コード ハーネス バンド 車両 クリップ アンテナ フィーダー 300 mm 車両 クリップ 車両クリップと 車両クリップの中央 ハーネス バンド 余りを束ねる〈VICS ユニットの取り付け〉
74． エプト シーラーを巻き付ける。 75． ビーコン送受信機を貼り付ける。 843002AE エプト シーラー（2） 2 等分する ビーコン送受信機 のコード 50 mm ビーコン送受信機 QA91205AG 離型紙 はがす 〈真上から 見た図 > インストルメント パネル 50 mm ビーコン 送受信機 ビーコン 送受信機76． ビーコン送受信機のコードを通線する。
〈N BOX〉
77． ビーコン送受信機のコードを固定する。 ・ N BOX 手順 77 ・ N BOX Custom 手順 78 へ QA91206AG ビーコン 送受信機の コード グローブ ボックス 開口部に 通線する QA91207AG ハーネス バンド（2） アンテナ フィーダー〈N BOX Custom〉
78． ビーコン送受信機のコードを固定する。 79． ビーコン送受信機のコードを通線する。 QA91208AG ハーネス バンド（2） アンテナ フィーダー QA91209AG80． ビーコン送受信機のコードを固定する。 81． ビーコン送受信機のコードを固定する。 ・ 他ナビ オプションの取り付け あり 手順 70 QA91210AG 車両 24 極 カプラー ビーコン送受信機 のカプラー 長さを揃える 車両ハーネス ハーネス バンド QA91211AG ビーコン送受信機 のコード 余りを束ねる ハーネス バンド アンテナ フィーダー
〈VTR コード /AUX コードの取り付け〉
82． VTR コード /AUX コードを固定する。 ・ 本説明書は VTR コードの取り付け説明である。 VTR コード（ステレオ ミニ プラグ タイプ）AUX コードも同様に取り付けること。 QA91212AG 車両 24 極 カプラー VTR コード / AUX コードの カプラー 長さを揃える 車両ハーネス ハーネス バンド VTR コード / AUX コード〈N BOX〉
83． VTR コード /AUX コードを固定する。 ・ N BOX 手順 83 ・ N BOX Custom 手順 84 へ ・ 他ナビ オプションの取り付け あり 手順 70 なし 手順 99 へ QA91309BG VTR コード /AUX コード ハーネス バンド 車両 クリップ アンテナ フィーダー 350 mm 車両 クリップ 車両クリップと 車両クリップの中央 ハーネス バンド 余りを束ねる〈N BOX Custom〉
84． VTR コード /AUX コードを固定する。 ・ 他ナビ オプションの取り付け あり 手順 70 なし 手順 99 へ QA91310BG VTR コード /AUX コード ハーネス バンド 車両 クリップ アンテナ フィーダー 300 mm 車両 クリップ 車両クリップと 車両クリップの中央 ハーネス バンド 余りを束ねる〈USB コードの取り付け〉
85． USB コードを固定する。 QA91213AG 〈カプラー側から見た図〉 〈カプラー側から見た図〉 車両 24 極 カプラー USB コードの カプラー 長さを揃える 車両ハーネス ハーネス バンド USB コード 86． USB コードを固定する。 87． 型紙を切り取る。 QA91214AG USB コード 余りを束ねる ハーネス バンド（2） 190 mm 車両クリップ 車両ハーネス QA62301AE 型紙 切り取る はさみ88． リブを切り取る。 89． グローブ ボックスに印を付ける。 QA91301AG ナイフ リブ 切り取る グローブ ボックス QA91302AG 〈真上から見た図〉 リブ R 止まり 13 mm 5 mm 44 mm サインペン 印（2） 90． 型紙を固定する。 91． がびょうを外す。 92． グローブ ボックスに印を付ける。 93． 型紙を外す。 QA91303AG がびょう 手順 89 で 付けた印（2） 粘着テープ 型紙 QA91304AG 印（6） がびょう
94． グローブ ボックスに穴をあける。 95． グローブ ボックスを切り取る。 QA91305AG ドリル 手順 89 と手順 92 で 付けた印（8） 3 mm → 5 mm 径 ドリル刃 3 mm → 5 mm 径 ドリル刃 3 mm → 8 mm 径 ドリル刃 QA91306AG 切り取り位置 廻挽きのこぎり 切り取る 96． USB ガーニッシュと USB カプラーを取り付ける。 97． USB コードのカプラーを接続する。 98． グローブ ボックスを元通りに取り付ける。 ・ 指定されたすべてのナビ オプションの取り付け完 了後，グローブ ボックスを元通りに取り付けるこ と。 QA91307AG USB カプラー タッピング スクリュー（2） USB ガーニッシュ USB カプラー USB コードの カプラー
デュアルサイズ ナビ コンポの取り付け
〈VXM-128VSXi/128VSX〉
99． 梱包用ブラケットを取り外す。 ・ 指定されたすべてのナビ オプションの取り付け完 了後，ナビゲーション ユニットを取り付けること。 ・ VXM-128VSXi/128VSX 手順 99 ・ VXH-128VF 手順 101 へ ・ VXM-122VFi/122VF 手順 102 へ ・ VXM-128VS 手順 104 へ ・ VXM-128C 手順 103 へ QA91001AB デュアルサイズ ナビ コンポ スクリュー（4） 梱包用 ブラケット（2） 100．デュアルサイズ ナビ コンポを取り付ける。〈VXH-128VF〉
101．デュアルサイズ ナビ コンポを取り付ける。 手順 105 へ 手順 105 へ QA91313BG 取り付け位置 デュアルサイズ ナビ コンポ フランジ ボルト（8） ブラケット B デュアルサイズ ナビ コンポ 〈横から見た図〉 QA91311BG デュアルサイズ ナビ コンポ ブラケット B フランジ ボルト（8） 取り付け位置 デュアルサイズ ナビ コンポ 〈横から見た図〉〈VXM-122VFi/122VF〉
102．デュアルサイズ ナビ コンポを取り付ける。〈VXM-128C〉
103．車両アンテナ カプラーを固定する。 手順 105 へ QA91312BG デュアルサイズ ナビ コンポ フランジ ボルト（8） ブラケット B 取り付け位置 デュアルサイズ ナビ コンポ 〈横から見た図〉 QAN1804AB 車両アンテナ カプラー ウレタン テープ〈VXM-128VS/128C〉
104．デュアルサイズ ナビ コンポを取り付ける。 105．車両 24 極カプラーがロックされていないことを確 認する。〈車両 24 極カプラーの接続方法〉
a． 車両 24 極カプラーを接続口に差し込み，ロックを “カチッ”と音がするまで押して接続する。 QA91314BG デュアルサイズ ナビ コンポ フランジ ボルト（8） ブラケット B 取り付け位置 デュアルサイズ ナビ コンポ 〈横から見た図〉 7216030K ロック ツメ 押す 車両 24 極 カプラー 接続口 カチッと音がするまで ロックを起こす カチッと音がするまで ロックを押す 〈接続方法〉 〈ロック解除方法〉106．スクリュー グロメットを取り付ける。
〈ロック ボルトを使用しない〉
107．各セット アップ マニュアルを参照してハーネス， コード類をデュアルサイズ ナビ コンポに接続す る。 108．ブラケット B を固定する。 ・ ロック ボルトを 使用しない 手順 107-108 使用する 手順 109 へ 「取り付け確認」へ QA82804AD スクリュー グロメット（2） QA91315AG デュアルサイズ ナビ コンポ ハーネス，コード類 4 × 16 mm タッピング スクリュー（2） ボルト（2） ボルト （キット同梱）〈ロック ボルトを使用する〉
109．各セット アップ マニュアルを参照してハーネス， コード類をデュアルサイズ ナビ コンポに接続す る。 110．ブラケット B を固定する。 ・ ロック ボルトが落下しないように注意すること。 QA91316AG デュアルサイズ ナビ コンポ ハーネス，コード類 4 × 16 mm タッピング スクリュー（2） ロック ボルト（2） ボルト （キット同梱）111．ラベルを貼り付ける。 112．反対側も同様に作業を行う。 QAN0703BB 車両ステッカー 離型紙 はがす ラベル 離型紙 はがす ラベル 〈車両ステッカー装備車〉 〈車両ステッカー装備車， リモコン エンジン スターター装着車〉 車両 ステッカー ラベル 離型紙 はがす リモコン エンジン スターター のラベル
取り付け確認
113．配線や取り付けに異常がないことを確認する。作動確認
114．バッテリーのマイナス（－）端子を接続する。 ・ ハーネスに無理な押し込み，引っ張り，噛み込み等 がないことを確認すること。 ・ クランプおよびバンド等の外れや，締め付け忘れが ないか確認すること。 Q060706BM Q060702AM マイナス端子 バッテリー115．各モデル毎のセット アップ マニュアルを参照し てデュアルサイズ ナビ コンポの設定を行う。
〈VXM-122VFi，VXM-128VSXi〉
・ インター ナビ・リンク プレミアム クラブのサービ スを受ける場合は，本体側の設定を行う。〈インター ナビ・リンク プレミアム クラブ会員登
録をするには〉
・ 必ず納車前に行う。 ・ D-net で会員登録を行う。登録の際は，モデル （VXM-122VFi，VXM-128VSXi）を正しく入力する。 ・ 本体側の設定には，取り付けた車両の車体番号を登 録する。 116．取扱説明書を参照して作動確認を行う。復元作業
117．取り外した車両部品を元通りに取り付ける。 ・ カプラーを接続する場合，バッテリーのマイナス （－）端子を外すこと。 ・ 車両部品の損傷，ハーネスの噛み込み等がないよう 十分注意すること。 ・ 浮き等のないようにクリップ，ツメ等を確実に取り 付けること。 ・ サービス マニュアルを参照し，ドア オープニング シールにブチル シーラーを塗布すること。 Q060703AM〈フロント ピラー ガーニッシュの取り付け
（サイド カーテン エアバッグ装備車）〉
118．フロント ピラー ガーニッシュとルーフ ライニン グのラップ代を点検する。 119．フロント ピラー ガーニッシュのクリップを交換 する。 ・ ラップ代は，車両サービス マニュアルを参照して 点検，調整すること。 ・ グロメットがピンの先端寄りに突き当たっているこ と。 QA82806AD クリップ フロント ピラー ガーニッシュ クリップ ピン グロメット120．フロント ピラー ガーニッシュを取り付ける。 121．電装アクセサリーおよび電装システムが正常に作 動することを確認する。 122．各機器のメモリーやつまみの位置を取り付け前の 状態に戻す。 ・ クリップによるエアバッグの噛み込みがないことを 確認すること。 ・ フロント ピラー ガーニッシュを押し過ぎないこ と。 QA82807AD フロント ピラー ガーニッシュ フロント ピラー グロメット 軽く 押す フロント ピラー クリップ Q060704AM
