FTIR/Raman䝇䝨䜽䝖䝹䛾≉ᚩ䛸ㄗゎᯒᅇ㑊
⩌㤿⏘ᴗᢏ⾡䝉䞁䝍䞊
ᐑୗ႐ዲ
➨46ᅇศᯒᢏ⾡ウㄽ
2014/12/4㻌 ᒱ㜧┴㻌 㛗Ⰻᕝᅜ㝿㆟ሙ⩌㤿⏘ᴗᢏ⾡䝉䞁䝍䞊䛻䛚䛡䜛FTIR
ᓥὠ〇సᡤ〇 1999ᖺ䡚 䞉䠢䠰䠥䠮䠖㻌 FT8700 㻌 DTGS 䞉㉥እ㢧ᚤ㙾䠖AIM8800 㻌 ㏱㐣/ᑕ/Ge-ATR 䠆୍⯡⏝⪅䛾ᶵჾ㛤ᨺྍ 䝃䞊䝰䝣䜱䝑䝅䝱䞊䝃䜲䜶䞁䝔䜱䝣䝑䜽䠄䝙䝁䝺䞊䠅〇 1993ᖺ䡚 䞉FTIR:Magna-750 㻌 㻌 䜾䝻䞊䝞䞊୰㉥እ/䝍䞁䜾䝇䝔䞁ⓑⰍග※ 㻌 㻌 DTGS/MCT᳨ฟჾ 㻌 㻌 ୰㉥እ/㐲㉥እ䝡䞊䝮䝇䝥䝸䝑䝍䞊 㻌 㻌 㧗ឤᗘᑕ/ᣑᩓᑕ/ ᗘྍኚDia-Si-Ge-ATR 䞉㉥እ㢧ᚤ㙾䠖Nic-Plan 㻌 㻌 ㏱㐣/ᑕ/Ge-Dia-ATR/㧗ឤᗘᑕ 䝤䝹䜹䞊䞉䜸䝥䝔䜱䜽䝇〇 2008ᖺ䡚 FTIR:㻌 Vertex70 㻌 DTGS/MCT 㻌 ゅᗘྍኚATR 㻌 ග䝣䜯䜲䝞䞊䝥䝻䞊䝤 ㉥እ㢧ᚤ㙾䠖Hyperion3000 㻌 ㏱㐣䠄㽢15䚸㽢36䠅 㻌 ᑕ䠄㽢15䚸㽢20䚸㽢36䠅 㻌 Ge-ATR䠄㽢20㽢䠐䠅 㻌 㧗ឤᗘᑕ 㻌 ༢⣲ᏊMCT/FPA 㻌 䡔䡕䡖䜸䞊䝖䝇䝔䞊䝆 䛭䛾䚸◊✲ᑓ⏝FTIRᮏయ(Jasco)䛸㉥እ㢧ᚤ㙾䠄Jasco)䛜䠍ྎ䛵䛴⩌㤿⏘ᴗᢏ⾡䝉䞁䝍䞊䛻䛚䛡䜛Raman
ȷThermoFisherᲴЎRamanᲵ Almega (2001࠰᳸) ȷ532/780nmѕឪŴȟǯȭᲠȞǯȭยܭŴ ȷǪȸȈǹȆȸǸ᩿ЎௌŴσໜขƞ૾ӼЎௌŵ ȷRenishawᲴЎ᫋ࣇRamanᲵSystem2000 (1994࠰᳸) ȷ514/633nmѕឪŴσໜขƞ૾ӼЎௌŵภࡇӧ٭ǹȆȸǸFTIR䝇䝨䜽䝖䝹䛛䜙ṇ䛧䛔ሗ䜢ᚓ䜛䛻䛿
(䝇䝨䜽䝖䝹ཎ⌮)
• FTIR䝇䝨䜽䝖䝹䛿䚸ศᏊືሗ䜢䝎䜲䝺䜽䝖䛻⌧䛧䛶䛔䛺䛔䚹
• ග䠄㟁☢Ἴ䠅䛻䛿Ἴືᛶ䛸㔞Ꮚᛶ䛜䛒䜛䚹
• ヨᩱ䛻䛚䛡䜛㏱㐣䚸ᑕ䚸ᒅᢡ䚸ᅇᢡ䛿䚸Ἴ䛸䛧䛶䜛⯙䛖䚹
• ᐃヨᩱ䠄ගᏛ፹㉁䠅䛾ගᏛ≉ᛶ䛻䜘䜚䝇䝨䜽䝖䝹䛿ኚ䛩䜛䚹
• FTIR䝇䝨䜽䝖䝹䛿䚸FTIR⨨䜢㏻䛧䛶ᚓ䜙䜜䜛䚹
• 䝇䝨䜽䝖䝹䛿䚸⨨䛾ᙳ㡪䠄⨨㛵ᩘ䠅䜢ཷ䛡䜛䚹
• ᐃ᮲௳䛚䜘䜃 ᐃ䝟䝷䝯䞊䝍䞊タᐃ䛻䜘䜚䝇䝨䜽䝖䝹䛿␗䛺䛳䛶䛟䜛䚹
• ᚓ䜙䜜䜛䛾䛿ᖸ΅䝇䝨䜽䝖䝹䚹䝣䞊䝸䜶ኚ䛻䜘䛳䛶Ἴᩘศᩓ䝇䝨䜽䝖䝹䛻䚹
• 䝣䞊䝸䜶ኚ䛾㝿䛻䚸䜰䝫䝎䜲䝊䞊䝅䝵䞁㛵ᩘ䜢⏝䛔䜛䚹
• ྾ගᗘ䠍
䠍௨ୖ䛾䝇䝨䜽䝖䝹䛻䛿ὀព䚹ᐃ㔞ⓗ㆟ㄽ䛿0.5௨ୗ䛷䚹
(⨨⏤᮶)
Ἴᩘศゎ⬟䛸FTIR䝇䝨䜽䝖䝹(1)
㼢㼍㼜㼛㼞㻙㻤㼏㼙㻙㻝 㻙㻜㻚㻜㻜㻜 㻌㻜㻚㻜㻜㻡 㻌㻜㻚㻜㻝㻜 㻭㼎 㼟 㼢㼍㼜㼛㼞㻙㻠㼏㼙㻙㻝 㻌㻜㻚㻜㻜 㻌㻜㻚㻜㻝 㻭㼎 㼟 㼢㼍㼜㼛㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻜㻜 㻌㻜㻚㻜㻝 㻭㼎 㼟 㼢㼍㼜㼛㼞㻙㻝㼏㼙㻙㻝 㻌㻜㻚㻜㻜 㻌㻜㻚㻜㻝 㻭㼎 㼟 㼢㼍㼜㼛㼞㻙㻜㻚㻡㼏㼙㻙㻝 㻌㻜㻚㻜㻜 㻌㻜㻚㻜㻝 㻌㻜㻚㻜㻞 㻭㼎 㼟 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕✵Ẽ䛾IR䝇䝨䜽䝖䝹䛾Ἴᩘศゎ⬟౫Ꮡᛶ(ୖ䛛䜙䚸Ἴᩘศゎ⬟䠖8䚸4䚸2䚸1䚸0.5cm
-1)
CO2 CO2 CO2㻌䠄䝅䝷䝜䞊䝹ᇶ䛺䛹䛾Ỉ㓟ᇶ䛸㛫㐪䛔᫆䛔) Vapor Vapor Vapor Bicarbonate 䜔Caboxylate䛸㛫㐪䛔᫆䛔Ἴᩘศゎ⬟䛸FTIR䝇䝨䜽䝖䝹(2)
㻡㻠㻣㻚㻤 㻢㻥㻥㻚㻤 㻣㻡㻢㻚㻜 㻝㻜㻞㻣㻚㻠 㻝㻟㻡㻣㻚㻢 㻝㻠㻡㻠㻚㻞 㻝㻡㻥㻢㻚㻢 㻞㻥㻝㻤㻚㻟 㻟㻜㻠㻟㻚㻠 㻼㻿㻙㻟㻞㼏㼙㻙㻝 㻌 㻝 㻭㼎 㼟 㻡㻠㻡㻚㻝 㻢㻥㻥㻚㻡 㻣㻡㻢㻚㻣 㻝㻜㻞㻡㻚㻥 㻝㻠㻠㻥㻚㻝 㻝㻡㻥㻤㻚㻡 㻞㻥㻞㻞㻚㻠 㻟㻜㻞㻤㻚㻜 㻼㻿㻙㻝㻢㼏㼙㻙㻝 㻌 㻞 㻭㼎 㼟 㻡㻠㻝㻚㻢 㻢㻥㻥㻚㻡 㻣㻡㻢㻚㻞 㻝㻜㻞㻣㻚㻣 㻝㻠㻠㻥㻚㻤 㻝㻠㻥㻞㻚㻢 㻝㻢㻜㻜㻚㻥 㻞㻥㻞㻞㻚㻠 㻟㻜㻞㻣㻚㻜 㻼㻿㻙㻤㼏㼙㻙㻝 㻌 㻞 㻭㼎 㼟 㻡㻠㻜㻚㻡 㻢㻥㻥㻚㻞 㻣㻡㻢㻚㻥 㻝㻜㻞㻤㻚㻠 㻝㻠㻡㻝㻚㻢 㻝㻠㻥㻞㻚㻥 㻝㻢㻜㻝㻚㻟 㻞㻤㻡㻜㻚㻜 㻞㻥㻞㻝㻚㻥 㻟㻜㻞㻢㻚㻝 㻟㻜㻢㻜㻚㻝 㻼㻿㻙㻠㼏㼙㻙㻝 㻌 㻡 㻭㼎 㼟 㻡㻠㻜㻚㻝 㻢㻥㻡㻚㻤 㻣㻡㻣㻚㻡 㻝㻜㻞㻤㻚㻡 㻝㻠㻡㻞㻚㻟 㻝㻠㻥㻟㻚㻜 㻝㻢㻜㻝㻚㻟 㻞㻤㻠㻥㻚㻤 㻞㻥㻞㻝㻚㻠 㻟㻜㻞㻡㻚㻤 㻟㻜㻢㻜㻚㻜 㻼㻿㻙㻞㼏㼙㻙㻝 㻌 㻡 㻭㼎 㼟 㻡㻟㻥㻚㻥 㻢㻥㻠㻚㻢 㻣㻡㻤㻚㻜 㻝㻜㻞㻤㻚㻟 㻝㻠㻡㻞㻚㻝 㻝㻠㻡㻟㻚㻜 㻝㻢㻜㻝㻚㻟 㻞㻤㻠㻥㻚㻤 㻞㻥㻞㻝㻚㻝 㻟㻜㻞㻡㻚㻢 㻟㻜㻢㻜㻚㻜 㻼㻿㻙㻝㼏㼙㻙㻝 㻌 㻡 㻭㼎 㼟 㻌 㻡㻜㻜 㻌㻌 㻌 㻌 㻝㻜㻜 㻜㻌 㻌 㻌 㻝㻡㻜 㻜㻌 㻌 㻌 㻞㻜㻜 㻜㻌 㻌 㻌 㻞㻡㻜 㻜㻌 㻌 㻌 㻟㻜㻜 㻜㻌 㻌 㻌 㻟㻡㻜 㻜㻌 㻌 㼃 㼍㼢㼑 㼚㼡㼙㼎㼑㼞㼟㻌㻔 㼏㼙㻙 㻝㻕 㻼㻱㼀㻙㻝㼏㼙㻙㻝 㻌 㻜㻚㻜 㻌 㻜㻚㻞 㻌 㻜㻚㻠 㻭㼎㼟 㻼㻱㼀㻙㻞㼏㼙㻙㻝 㻙㻜 㻚㻜 㻌 㻜㻚㻞 㻌 㻜㻚㻠 㻭㼎㼟 㻼㻱㼀㻙㻠㼏㼙㻙㻝 㻙㻜 㻚㻜 㻌 㻜㻚㻞 㻌 㻜㻚㻠 㻭㼎㼟 㻼㻱㼀㻙㻤㼏㼙㻙㻝 㻙㻜 㻚㻜 㻌 㻜㻚㻞 㻌 㻜㻚㻠 㻭㼎㼟 㻌 㻤㻜㻜 㻌㻌 㻌 㻌 㻝㻜㻜 㻜㻌 㻌 㻌 㻝㻞㻜 㻜㻌 㻌 㻌 㻝㻠㻜 㻜㻌 㻌 㻌 㻝㻢㻜 㻜㻌 㻌 㻌 㻝㻤㻜 㻜㻌 㻌 㼃 㼍㼢㼑 㼚㼡㼙㼎㼑㼞㼟㻌㻔 㼏㼙㻙 㻝㻕 PS䝣䜱䝹䝮(50μmཌ)IR㏱㐣䝇䝨䜽䝖䝹䛾Ἴᩘศゎ⬟౫Ꮡᛶ(ୖ䛛䜙䚸Ἴᩘศゎ⬟䠖32䚸16䚸8䚸4䚸2䚸1cm-1) ᅛయヨᩱ䛷䛿䚸䠎䡚䠐cm-1⛬ᗘ䛾タᐃ䛷༑ศ䚹䝣䜱䝹䝮ཌ䛜ཌ䛩䛞䚸྾ගᗘ䛜㐣䛷䚸䝇䝨䜽䝖䝹䛜䛝䛟ኚື PET䝣䜱䝹䝮ATR-IR䝇䝨䜽䝖䝹䛾Ἴᩘศゎ⬟౫Ꮡᛶ(ୖ䛛䜙䚸Ἴᩘศゎ⬟䠖1䚸2䚸4䚸8cm-1) ྾ගᗘ䛜㐺ษ䛷䚸䝇䝨䜽䝖䝹ኚື䛿ᑡ䚹䜰䝫䝎䜲䝊䞊䝅䝵䞁㛵ᩘ䛸FTIR䝇䝨䜽䝖䝹(PSᶆ‽䝣䜱䝹䝮)
㻼㻿㻙㼀㼞㼕㼍㼚㼓㼡㼘㼍㼞㻙㻠㻙㻝㻙㻝 㻌㻞 㻭㼎 㼟 㻼㻿㻙㻮 㼘㼍㼏㼗㼙㼍㼚㻙㻴 㼍㼞㼞㼕㼟㻙㻠㻙㻝㻙㻝 㻌㻞 㻭㼎 㼟 㻼㻿㻙㻮 㼛㼤㼑㼞㻠㻙㻠㻝㻙㻝 㻌㻡 㻭㼎 㼟 㻼㻿㻙㼒 㼛㼡㼞㻙㼜㼛㼕㼚㼠㻙㻠㻙㻝㻙㻝 㻌㻡 㻭㼎 㼟 㻼㻿㻙㻴 㼍㼜㼜㻙㻳㼑㼚㼦㼑㼘㻙㻠㻙㻝㻙㻝 㻌㻡 㻭㼎 㼟 㻼㻿㻙㻺 㼛㼞㼠㼛㼚㻙㻮 㼑㼑㼞㻙㼙㼑㼐㼕㼡㼙㻙㻠㻙㻝㻙㻝 㻌㻡 㻭㼎 㼟 㻼㻿㻙㻺 㼛㼞㼠㼛㼚㻙㻮 㼑㼑㼞㻙㼟㼠㼞㼛㼚㼓㻙㻠㻙㻝㻙㻝 㻌㻞 㻭㼎 㼟 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕 㐣ཌ䛷྾ගᗘ䛜␗ᖖ䛻䛝䛔ヨᩱ䛷䛿䚸䜰䝫䝎䜲䝊䞊䝅䝵䞁㛵ᩘ䛾㑅ᢥ䛻䜘䛳䛶䝇䝨䜽䝖䝹䛜䛝䛟ኚື䚹 䛭䛾䚸ᖸ΅ィ䝭䝷䞊㏿ᗘ䚸ග※䜰䝟䞊䝏䝱䞊䚸᳨ฟჾ≉ᛶ䛻䜒౫Ꮡ㏱㐣䝇䝨䜽䝖䝹䛸ᑕ䝇䝨䜽䝖䝹
• IR䝇䝨䜽䝖䝹䛾ᇶᮏ䛿㏱㐣䝇䝨䜽䝖䝹䛷䛒䜛䛜䚸ᑕ䝇䝨䜽䝖䝹䜒᭷⏝䚹
• ᐇ㝿䛾 ᐃ䛻䛚䛔䛶䛿䚸㏱㐣䝇䝨䜽䝖䝹䚸ᑕ䝇䝨䜽䝖䝹䜢⣧⢋䛻ᚓ䛶䛔
䜛䛣䛸䛿ᕼ䛷䛒䜛䚹
• ᑕ䝇䝨䜽䝖䝹䛿䚸 ᐃᡭἲ䛻䜘䛳䛶䛿䚸྾ᆺ䚸ศᩓᆺ䚸Ⓨᩓᆺ(㈇䛾
྾ගᗘ䜢᭷䛩䜛྾ᆺ䠅䛸䛔䛳䛯」㞧䛺䝇䝨䜽䝖䝹䛜ᚓ䜙䜜䜛䛜䚸䛻䚸
㏱㐣䝇䝨䜽䝖䝹䛻ఝ䛯྾ᆺ䝇䝨䜽䝖䝹䛜ά⏝䛥䜜䛶䛔䜛䚹
• 䛸䛧䛶⏝䛔䜙䜜䜛ᑕ䝇䝨䜽䝖䝹䛿䚸㔠ᒓ⾲㠃ᑕ㏱㐣྾䝇䝨䜽䝖䝹
(㏱㐣䝇䝨䜽䝖䝹䛜䠅䛸ATR䝇䝨䜽䝖䝹䛷䛒䜛䛜ὀព䛜ᚲせ䚹
ᑕ䝇䝨䜽䝖䝹䛾ᐤ
㏱㐣䝇䝨䜽䝖䝹
ᑕ䝇䝨䜽䝖䝹
㏱㐣䝇䝨䜽䝖䝹䛾ᐤ
n
1䠘n
2䞉ᑕ䛿䚸፹㉁⏺㠃䛻䛚䛡䜛ග䠄㟁☢Ἴ䠅䛾ఏ䛷䛒䜚䚸㻌
㻌 䛭䛾ᣲື䛿䚸፹㉁䛾㟁☢Ẽⓗᛶ㉁䛜㛵䚹
䞉㉥እග䛾Ἴ㛗㡿ᇦ䛷䛿䚸ㄏ㟁⋡(ε)䛜䛻㛵䚹
䞉䠄」⣲䠅ㄏ㟁⋡(ε)䛿䚸䠄」⣲䠅ᒅᢡ⋡(N)䛸㛵ಀ䛜䛒䜚䚸
㻌 ᐇ ྍ⬟䛺ᒅᢡ⋡(n)䛸྾ಀᩘ(k)䛷䚸
㻌 㻌 㻌 㻌
N㻌 䠙㻌 n㻌 䠇㻌
i
㻌
k㻌 㻌 㻌 㻌
㻌 㻌䛸グ㏙䛷䛝䜛䚹
䞉ග䛾ᑕ䝇䝨䜽䝖䝹䛿䚸n䛸k䛜㛵䛧䚸k䛿ග྾䛻
㻌 㛵䛩䜛䝟䝷䝯䞊䝍䞊䚹
䞉n䛸k䛾㛵ಀ䛿䚸Kramers-Kronig(KK)䛾ᘧ䛷グ㏙䛥䜜䜛䚹
䞉እ㒊ᑕ䚸ෆ㒊ᑕ䝇䝨䜽䝖䝹䛿䚸㏻ᖖ䚸ศᩓᆺ䛷䛒䜚䚸
㻌
KKኚ䛻䜘䛳䛶྾ᆺ䝇䝨䜽䝖䝹䛻ኚ䛷䛝䜛䚹
䱶㻌 (n䠍) 䱷㻌 (n2)୍⯡䛻䚸ᑕ䛿䚸పᒅᢡ⋡፹㉁
䛛䜙ධᑕ䛧㧗ᒅᢡ⋡፹㉁䛸䛾⏺
㠃䛷ᑕ䛩䜛
እ㒊ᑕ
䠄䱶䛛䜙
䱷䠅䛸䛭䛾㏫䛾
ෆ㒊ᑕ
䠄ϩ䛛
䜙Ϩ䠅䛜䛒䜛䚹䛹䛱䜙䜒ᑕ⋡䛿
㏻ᖖᩘ䠂⛬ᗘ䚹
እ㒊ᑕ䝇䝨䜽䝖䝹䛸ෆ㒊ᑕ䝇䝨䜽䝖䝹
ᕪ 䝇䝨䜽䝖䝹 䛾⤖ ᯝ 㻦㻭㻮㻿㻙㼞㼑㼒 㻌 㻜㻚㻥 㻌 㻝㻚㻜 㻌 㻝㻚㻝 㻌 㻝㻚㻞 㻭㼎 㼟 㻿㼕㼘㼛㼤㼍㼚㼑㻙㻭㻮㻿㻙㼞㼑㼒 㻌 㻜㻚㻥 㻌 㻝㻚㻜 㻌 㻝㻚㻝 㻌 㻝㻚㻞 㻭㼎 㼟 ᕪ 䝇䝨䜽䝖䝹 䛾⤖ ᯝ 㻦㻿㼕㼘㼛㼤㼍㼚 㼑㻙㻭㻮㻿㻙㼞 㼑 㼒 㻙㻜㻚㻜㻞 㻌 㻜㻚㻜㻜 㻌 㻜㻚㻜㻞 㻭㼎 㼟 㻌 㻝㻜㻜㻜㻌 㻌 㻌 㻝㻡㻜㻜㻌 㻌 㻌 㻞㻜㻜㻜㻌 㻌 㻌 㻞㻡㻜㻜㻌 㻌 㻌 㻟㻜㻜㻜㻌 㻌 㻌 㻟㻡㻜㻜㻌 㻌 㼃 㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔 㼏㼙㻙㻝㻕 ABS PDMS㻌 (ca.100nm䠅 ABSᶞ⬡(a)䛚䜘䜃PDMSሬᕸABSᶞ⬡(b)⾲㠃䜘䜚ᚓ䜙䜜䛯እ㒊ᑕ䝇䝨䜽䝖䝹䛸ᕪ䝇䝨䜽䝖䝹(c)((b)-(a)) ABSᶞ⬡䜘䜚ᚓ䜙䜜䜛ᑕ䝇䝨䜽䝖䝹䛿ศᩓᆺ䚹䛭䛾ୖ䛻ሬᕸ䛥䜜䛯PDMS䛿Ⓨᩓᆺ㻌 ABS air air IR-light
(a)
(b)
(c)
Detector(a)
(b)
DMS (ca.100nᶞ⬡⾲㠃䛾እ㒊ᑕ䝇䝨䜽䝖䝹䛾≉ᚩ
㔠ᒓ⾲㠃㉥እᑕ䝇䝨䜽䝖䝹䛾≉ᚩ
• 㔠ᒓ⾲㠃ᑕ㏱㐣྾䝇䝨䜽䝖䝹
㻌
㻌 䠄྾ᆺ䛾㏱㐣䝇䝨䜽䝖䝹䛻 㻌 㻌 㻌 㻌 㻌 㻌 㻌 ศᩓᆺ䛾ᑕ䝇䝨䜽䝖䝹䛜㔜␚䠅• ⣧⢋䛺㔠ᒓ⾲㠃ᑕ䝇䝨䜽䝖䝹
㻌
䠄྾ᆺ䛾ᑕ䝇䝨䜽䝖䝹䛷䛒䜛䛜䚸 㻌 㻌 㻌 㻌 㔠ᒓ⾲㠃䛾ᑟ㟁ᛶ䛜ኻ䜟䜜䜛䛸ศᩓᆺ䠅 IR-lightMetal㻌 (IR-Reflector)㻌
θ
ᑕ⋡ኚ䛿䚸㉥እගධᑕゅ䛸ධᑕග፹㉁ᒅᢡ⋡䛻౫Ꮡ 㻌 㻌 㻌 㻌 䞉ᖹ⾜೫ග(pἼ)䛾ᑕ⋡ኚ(ΔR/Ro)㏆ఝᘧ 㻌 㻌 㻌(ΔR/Ro)㻌 䴇 㻌 䠉(4n13 sin2θ䠅/䠄n23 cosθ䠅 㻌 ධᑕゅᗘ䛜䛝䛟䛺䜛䛸ᑕ䡹䢉䢛䡴䢀䢕྾ගᗘ䛜ቑᖜ IR-light ᩘ μm㻌 䠚㻌 ヨᩱཌ ᩘ100nm㻌 䠚㻌 ヨᩱཌ㻌Metal㻌 (IR-Reflector)㻌
㏻ᖖ䚸ග䛾ᑕ䛿Ἴ㛗䛾ᩘศ䛾୍⛬ᗘ௨ୗ䛾῝䛥䛜㛵䚹䛭䜜䜘䜚ཌ䛔䛸㏱㐣䝇䝨䜽䝖䝹䜒㛵䚹 ᑕ㏱㐣྾䝇䝨䜽䝖䝹䛜䛸䛺䛳䛶䛔䜛䚹㗰ᮦୖ䛾Ἔ 㻌㻜㻚㻞 㻌㻜㻚㻠 㻭㼎 㼟 㻳㼑ୖ䛾Ἔ䠄ྜᡂἜ䜢ⷧ䛟ሬᕸ䠅 㻙㻜㻚㻜㻜 㻌㻜㻚㻜㻞 㻌㻜㻚㻜㻠 㻌㻜㻚㻜㻢 㻌㻜㻚㻜㻤 㻭㼎 㼟 㻝㻠㻡㻞㻚㻢 㻝㻣㻟㻟㻚㻜 㻞㻤㻡㻝㻚㻠 㻞㻥㻞㻜㻚㻜 㻳㼑ୖ䛾Ἔ䠄ྜᡂἜ䜢ཌ䛟ሬᕸ䠅 㻙㻜㻚㻜 㻌㻜㻚㻞 㻌㻜㻚㻠 㻌㻜㻚㻢 㻌㻜㻚㻤 㻭㼎 㼟 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕
䞉㔠ᒓ⾲㠃䛷䛒䛳䛶䜒䚸⣧⢋䛺㔠ᒓ䛷䛺䛡䜜䜀྾ᆺ䛻䛺䜙䛪䚸ศᩓᆺ䚹
䞉Ge䛿༙ᑟయ䛷䛒䜚䚸Ge⾲㠃╔≀䛾ᑕ䝇䝨䜽䝖䝹䛿ศᩓᆺ䚹
䞉ヨᩱ䛾ཌ䜏䛜ᑕ䛻ᐤ䛩䜛ཌ䜏௨ୖ䛻䛺䜛䛸Ἴ㛗䛻౫Ꮡ䛧䛺䛜䜙྾ᆺ䛻ኚ䚹
(a):㗰ᮦ⾲㠃ᴟⷧሬᕸ (b)䠖Ge⾲㠃ᴟⷧሬᕸ (c)䠖Ge⾲㠃ᩘ䝭䜽䝻䞁ཌሬᕸ䜾䝸䞊䝇䛾㔠ᒓ⾲㠃ᑕ䝇䝨䜽䝖䝹
྾ගᗘ䠍䜢䛝䛟㉸䛘䜛㔠ᒓ⾲㠃㏱㐣྾䝇䝨䜽䝖䝹
㼣㼍㼠㼑㼞㻙㼞㼑㼒㻙㻿㼁㻿 㻌㻜㻚㻡 㻌㻝㻚㻜 㻌㻝㻚㻡 㻭㼎 㼟 㼣㼍㼠㼑㼞㻙㼍㼠㼞 㻙㻜㻚㻜㻜 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻌㻜㻚㻝㻡 㻌㻜㻚㻞㻜 㻌㻜㻚㻞㻡 㻭㼎 㼟 㼣㼍㼠㼑㼞㻙㼞㼑㼒 㻌㻜㻚㻜 㻌㻜㻚㻡 㻌㻝㻚㻜 㻌㻝㻚㻡 㻌㻞㻚㻜 㻭㼎 㼟 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕 SUSୖỈ䛾ᑕ䠄㏱㐣྾䠅䝇䝨䜽䝖䝹 Ỉ䛾ATR䝇䝨䜽䝖䝹(㏱㐣䝇䝨䜽䝖䝹䛻㏆䛔) Ỉ⾲㠃䛛䜙䛾ᑕ䝇䝨䜽䝖䝹(྾ගᗘ⾲♧)䞉྾ගᗘ䛜1䜢㉸䛘䜛ᑕ㏱㐣䝇䝨䜽䝖䝹䛷䛿䚸⾲㠃ᑕ䛾ᙳ㡪䛜ฟጞ䜑䜛䚹
䞉྾䛾ᙉ䛔྾ගᖏ䛷䛿䚸ᑕ⋡䜒㧗䛟(ప྾ගᗘ)䚸䝇䝨䜽䝖䝹䛻㢧ⴭ䛺ᙳ㡪䚹
䞉䛣䛾ᑕ㏱㐣䝇䝨䜽䝖䝹䛛䜙䛿䚸Ỉ䛾≧ែゎᯒ䛿䛷䛝䛺䛔䚹
n
1䠘n
2 ᑕ⮫⏺ෆ㒊ᑕ䝇䝨䜽䝖䝹䛸ATR䝇䝨䜽䝖䝹
㻌
(ATR䝇䝨䜽䝖䝹䠖ᑕ᮲௳䜢‶䛯䛩ෆ㒊ᑕගᏛ㓄⨨䛻䛚䛔䛶䚸ヨᩱഃ፹㉁䛾྾ಀᩘ
(k)䛻౫Ꮡ䛧䛶ᑕග䛜ῶ⾶䛩䜛ሙྜ䛻ᚓ䜙䜜䜛ᑕ䝇䝨䜽䝖䝹)
㻌
k䛜༑ศ䛻ᑠ䛥䛔ATR䝇䝨䜽䝖䝹䛷䛿䚸㏱㐣䝇䝨䜽䝖䝹䛻
㻌 ㏆䛔Ⰻዲ䛺྾ᆺ䝇䝨䜽䝖䝹䛸䛺䜛䛜䚸k䛜䛝䛟䛺䜛䛸
㻌 䝇䝨䜽䝖䝹ṍ䜏䛜㢧ⴭ䛻䛺䜚䚸ATR᮲௳䜢‶䛯䛥䛺䛔ෆ
㻌 㒊ᑕ䜔እ㒊ᑕ䝇䝨䜽䝖䝹䛜䛸䛺䜛ሙྜ䜒䛒䜛䚹
䱶㻌 (n䠍) 䱷㻌 (n2)ෆ㒊ᑕ
䛾䛖䛱䚸㒊䛾ග䛜
ᑕ䛩䜛䛾䛜
ᑕ(TR)
䚹TR
᮲௳䛻䛚䛔䛶䚸k್䛻౫Ꮡ䛧䛶
ῶ⾶䛩䜛ᑕ䛜
ATR
䚹
㻝㻝㻡㻠㻚㻥 㻝㻞㻝㻝㻚㻞 㻖㻼㼀㻲㻱㻝㻜㻜㻙㼀㼞㼍㼟㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻞 㻌㻜㻚㻠 㻌㻜㻚㻢 㻌㻜㻚㻤 㻭㼎 㼟 㻝㻝㻡㻞㻚㻝 㻝㻞㻜㻜㻚㻡 㻼㼀㻲㻱㻝㻜㻜㻙㻳㼑㻙㻭㼀㻾㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻝 㻌㻜㻚㻞 㻌㻜㻚㻟 㻌㻜㻚㻠 㻭㼎 㼟 㻝㻝㻠㻡㻚㻡 㻝㻞㻜㻜㻚㻢 㻼㼀㻲㻱㻌㼒㼕㼚㼑㻌 㼜㼛㼣㼐㼑㼞㻔 㻜㻚㻟㼡㻕 䚷㻰㼕㼍㻙㻭㼀㻾㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻡 㻌㻝㻚㻜 㻌㻝㻚㻡 㻭㼎 㼟 㻌㻝㻜㻡㻜㻌㻌 㻌㻝㻝㻜㻜㻌㻌 㻌㻝㻝㻡㻜㻌㻌 㻌㻝㻞㻜㻜㻌㻌 㻌㻝㻞㻡㻜㻌㻌 㻌㻝㻟㻜㻜㻌㻌 㻌㻝㻟㻡㻜㻌㻌 㻌㻝㻠㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕(a)㻌 ㏱㐣䝇䝨䜽䝖䝹
(b)㻌 ATR䝇䝨䜽䝖䝹(Ge/30㼻) (c)㻌 ATR䝇䝨䜽䝖䝹(Dia/45㼻)PTFEᶞ⬡䛾㏱㐣䝇䝨䜽䝖䝹䛸ATR䝇䝨䜽䝖䝹
Ⰻዲ䛺ATR䝇䝨䜽䝖䝹䛿䚸㏱㐣䝇䝨䜽䝖䝹䛻㢮ఝ䛧䛯྾ᆺ䝇䝨䜽䝖䝹䛷䛒䜛䛜䚸
྾䠄྾ග䠅ಀᩘ䛾䛝䛔䝇䝨䜽䝖䝹䛷䛿䝇䝨䜽䝖䝹ṍ䜏䛜㢧ⴭ䛸䛺䜛䚹
㻝㻝㻡㻟㻚㻡 㻝㻞㻝㻝㻚㻝 㻖㻼㼀㻲㻱㻌 㼒㼕㼘 㼘㼑㼐㻌㻼㻼㻿㻌㼞㼑㼟㼕㼚㻙㼍 㼠㼞㻔㻭㼀㻾⿵ṇ䠅 㻙㻜㻚㻜㻜 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻌㻜㻚㻝㻡 㻭㼎 㼟 㻝㻝㻡㻞㻚㻝 㻝㻞㻜㻝㻚㻢 㻖㻼㼀㻲㻱㻙㼍㼠㼞䠄㻭㼀㻾⿵ṇ䠅 㻌㻜㻚㻞 㻌㻜㻚㻠 㻭㼎 㼟 㻝㻝㻡㻠㻚㻥 㻝㻞㻝㻝㻚㻞 㻼㼀㻲㻱㻙㼠㼞㼍㼟 㻌㻜㻚㻜 㻌㻜㻚㻞 㻌㻜㻚㻠 㻌㻜㻚㻢 㻌㻜㻚㻤 㻭㼎 㼟 㻌㻤㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻞㻜㻜㻌㻌 㻌㻝㻠㻜㻜㻌㻌 㻌㻝㻢㻜㻜㻌㻌 㻌㻝㻤㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕
PPS୰䛻ሸ䛥䜜䛯PTFEᚤ⢏Ꮚ䛾ATR䝇䝨䜽䝖䝹䛿䚸ྠ䛨᮲௳䛷 ᐃ䛧䛶
ᚓ䜙䜜䛯ATR䝇䝨䜽䝖䝹䜘䜚䜒㏱㐣䝇䝨䜽䝖䝹䛻㢮ఝ䚹
(a) PTFEᚤ⢏ᏊሸPPSᶞ⬡ 㻌 㻌 㻌 䛾ATR䝇䝨䜽䝖䝹 (b) PTFEᚤ⢏Ꮚ䛾ATR䝇䝨䜽䝖䝹 (c) PTFEᚤ⢏Ꮚ䛾㏱㐣䝇䝨䜽䝖䝹ΰྜ≀⣔䛾ATR䝇䝨䜽䝖䝹
㻝㻝㻡㻞㻚㻝 㻝㻞㻜㻜㻚㻡 㻖㻼㼀㻲㻱㻝㻜㻜㻙㼍㼠㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻞 㻌㻜㻚㻠 㻭㼎 㼟 㻝㻝㻡㻞㻚㻥 㻝㻞㻜㻡㻚㻤 㻝㻠㻢㻞㻚㻝 㻝㻠㻣㻟㻚㻡 㻖㻼㼀㻲㻱㻣㻡㻗㻯㻴 㻞㻡㻙㼍㼠㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻞 㻌㻜㻚㻠 㻭㼎 㼟 㻝㻝㻡㻠㻚㻢 㻝㻞㻜㻤㻚㻢 㻝㻟㻣㻣㻚㻟 㻝㻠㻢㻞㻚㻝 㻝㻠㻣㻟㻚㻠 㻖㻼㼀㻲㻱㻡㻜㻗㻯㻴 㻡㻜㻙㼍㼠㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻞 㻭㼎 㼟 㻝㻝㻡㻠㻚㻤 㻝㻞㻝㻜㻚㻞 㻝㻟㻣㻣㻚㻣 㻝㻠㻢㻞㻚㻟 㻝㻠㻣㻟㻚㻟 㻖㻼㼀㻲㻱㻞㻡㻗㻯㻴 㻣㻡㻙㼍㼠㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻭㼎 㼟 㻝㻟㻣㻣㻚㻢 㻝㻠㻢㻞㻚㻜 㻝㻠㻣㻟㻚㻡 㻯㻴 㻝㻜㻜㻙㼍㼠㼞㻙㻞㼏㼙㻙㻝 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻭㼎 㼟 㻌㻝㻝㻜㻜㻌㻌 㻌㻝㻞㻜㻜㻌㻌 㻌㻝㻟㻜㻜㻌㻌 㻌㻝㻠㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕(a)
(b)
(c)
(d)
(e)
PTFEᚤ⢏Ꮚ䛸䝟䝷䝣䜱䞁ΰྜ≀䛾ATR䝇䝨䜽䝖䝹
(PTFE:䝟䝷䝣䜱䞁ΰྜྜ(W%)䠙(a)100:0䚸(b)75:25䚸(c)50:50䚸(d)25:75䚸(e)0:100)䞉ΰྜྜ(d)25:75䛷䚸䜋䜌㏱㐣྾䝇䝨䜽䝖䝹䛻┦ᙜ䚹
䞉᭱྾ගᗘ䛜0.1௨ୗ䛻䛺䜜䜀䝇䝨䜽䝖䝹ṍ䜏䛿䜋䛸䜣䛹䛺䛟䛺䜛䚹
㻣㻜㻜㻚㻡 㻝㻜㻝㻠㻚㻜 㻝㻝㻢㻞㻚㻝 㻝㻝㻥㻞㻚㻞 㻝㻞㻞㻡㻚㻜 㻝㻡㻜㻞㻚㻣 㻝㻣㻣㻞㻚㻣 㻞㻥㻞㻞㻚㻠 㻭㻮㻿㻙㼞㼕㼏㼔㻌㻼㻯㻛㻭㻮 㻿㻌㼞㼑㼟㼕㼚㻌 㻔㻳㼑㻛㻟㻜䠖㻭㼀㻾㻙㼏㼛㼞㼞㼑㼏㼠㼕㼛㼚㻕 㻌㻜㻚㻜 㻌㻜㻚㻝 㻌㻜㻚㻞 㻭㼎 㼟 㻣㻜㻞㻚㻜 㻤㻟㻜㻚㻝 㻝㻜㻝㻟㻚㻣 㻝㻝㻢㻝㻚㻤 㻝㻝㻥㻝㻚㻥 㻝㻞㻞㻠㻚㻜 㻝㻡㻜㻟㻚㻠 㻝㻣㻣㻞㻚㻥 㻞㻥㻞㻠㻚㻜 㻼㻯㻙㼞㼕㼏㼔㻌 㻼㻯㻛㻭㻮 㻿㻌㼞㼑㼟㼕㼚㻌 㻔㻳㼑㻛㻟㻜䠖㻭㼀㻾㻙㼏㼛㼞㼞㼑㼏㼠㼕㼛㼚㻕 㻌㻜㻚㻜 㻌㻜㻚㻝 㻌㻜㻚㻞 㻌㻜㻚㻟 㻌㻜㻚㻠 㻭㼎 㼟 㻣㻜㻜㻚㻝 㻣㻡㻥㻚㻝 㻝㻝㻣㻜㻚㻜 㻝㻝㻥㻥㻚㻞 㻝㻞㻠㻡㻚㻠 㻝㻠㻡㻝㻚㻡 㻝㻠㻥㻟㻚㻝 㻞㻞㻟㻣㻚㻣 㻞㻥㻞㻝㻚㻞 㻟㻜㻞㻣㻚㻞 ᕪ䝇䝨䜽䝖䝹䛾⤖ᯝ㻦㻭㻮㻿㻙㼞㼕㼏㼔㻌㻼㻯㻛㻭㻮 㻿㻌㼞㼑㼟㼕㼚㻌 㻔㻳㼑㻛㻟㻜䠖㻭㼀㻾㻙㼏㼛㼞㼞㼑㼏㼠㼕㼛㼚㻕㻌㻌㻙㻌㻌㻼㻯㻙㼞㼕㼏㼔 㻙㻜㻚㻜㻜 㻌㻜㻚㻜㻞 㻌㻜㻚㻜㻠 㻭㼎 㼟 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕
PC/ABSᶞ⬡䛾ATR䝇䝨䜽䝖䝹(Ge/30㼻)
(a)㻌 ABS䝸䝑䝏 (b)㻌 PC䝸䝑䝏 (c)㻌 ᕪ䝇䝨䜽䝖䝹((a)-(b)) ABS䝸䝑䝏䛾䝇䝨䜽䝖䝹䛛䜙PC䝸䝑䝏䛾䝇䝨䜽䝖䝹䜢ᕪ䛧ᘬ䛔䛶ṧ䛳䛯PCせ྾ගᖏ⏤᮶䛾 䝇䝨䜽䝖䝹ᘬ䛝ṧ䜚䛿䚸୧䝇䝨䜽䝖䝹䛾PCせ྾ගᖏ䝇䝨䜽䝖䝹䛾ṍ䜏⦆䛾ᕪ␗䛻㉳ᅉRaman䝇䝨䜽䝖䝹䛸ඹ㬆Raman䛻䛴䛔䛶
ᇶᗏ≧ែ ศᏊືບ㉳‽ 㟁Ꮚບ㉳‽ Ꮡᅾ䛧䛺䛔㟁Ꮚ‽ (Virtual State)䜶䝛䝹䜼䞊‽
䢖䡬䢔䡬ᩓග 䝷䝬䞁ᩓග ↷ᑕග ඹ㬆䝷䝬䞁ᩓග ㏆ഐ䛻㟁Ꮚບ㉳≧ែ䛜Ꮡᅾ䛩䜛 (ྍどගບ㉳䢓䢋䢙䛷䛿᭷Ⰽヨᩱ) (⺯ග䛜Ⓨ⏕䛩䜛ሙྜ䜒䛒䜛) ↷ᑕග 䢖䡬䢔䡬ᩓගGITC䠖All Copy Rights Reserved
⺯ග ㉥እ྾
•
ගᏊ㑄⛣㐣⛬䛻䜘䜛䚹IR䛸䛾㑅ᢥ๎䛾㐪䛔(IR䝇䝨䜽䝖䝹䛿୍ගᏊ㑄⛣)
•
ᴟᏊ䝰䞊䝯䞁䝖ኚ䛾ᑡ䛺䛔ศᏊື䝇䝨䜽䝖䝹ᙉᗘ䛜㧗䛔䚹
•
C-C,C=CศᏊື䛺䛹䛾ᑐ⛠ᛶศᏊື䛾䝇䝨䜽䝖䝹ᙉᗘ䛜㧗䛔䚹
•
ᴟᛶ䛾ᙉ䛔ᐁ⬟ᇶ䝇䝨䜽䝖䝹ᙉᗘ䛿ప䛔䚹
•
Virtual㻌 State㏆ഐ䛻㟁Ꮚບ㉳‽䛜Ꮡᅾ䛩䜛䛸䝇䝨䜽䝖䝹ᙉᗘ䛜ቑᙉ䛩䜛ሙྜ
䛜䛒䜛(ඹ㬆Raman)䚹ኚⰍ䛺䛹䛾ᚤ㔞᭷Ⰽᡂศ䛾ゎᯒ䛻ጾຊ䜢Ⓨ䚹
• ヨᩱ䛻䜘䛳䛶䛿 ᐃ῝䛥䛜ከ䛟␗䛺䜛䚹(ᩘ10μm䛛䜙ᩘnm)
• ᭷Ⰽ≀㉁䛷䛿䚸ග䛾⮬ᕫ྾䛻ὀព(ᐃ㔞ⓗྲྀᢅ䛔䛜ᅔ㞴䛸䛺䜛)䚹
• 䝺䞊䝄ᦆയ䜢ཷ䛡䜔䛩䛔(᭷Ⰽ≀㉁䜔㯮Ⰽ≀㉁)䚹
• ඹ㬆Raman䜔⺯ග䞉Ⓨග䝇䝨䜽䝖䝹䛾ඹᏑ䛻䜘䜚ㄗゎᯒ䛻㝗䜚᫆䛔䚹
Raman䝇䝨䜽䝖䝹䛾≉ᚩ
㻢㻥㻢㻚㻝 㻣㻡㻟㻚㻣 㻝㻠㻡㻝㻚㻢 㻝㻠㻥㻞㻚㻤 㻞㻤㻡㻜㻚㻤 㻞㻥㻞㻝㻚㻞 㻟㻜㻞㻡㻚㻤 ㏱᫂㻼㻿 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻌㻜㻚㻝㻡 㻌㻜㻚㻞㻜 㻌㻜㻚㻞㻡 㻌㻜㻚㻟㻜 㻭㼎 㼟 㻢㻥㻢㻚㻢 㻣㻡㻠㻚㻤 㻝㻠㻡㻝㻚㻥 㻝㻠㻥㻞㻚㻣 㻞㻤㻡㻜㻚㻠 㻞㻥㻞㻝㻚㻡 㻟㻜㻞㻡㻚㻢 㟷Ⰽ㻼㻿 㻌㻜㻚㻜㻡 㻌㻜㻚㻝㻜 㻌㻜㻚㻝㻡 㻌㻜㻚㻞㻜 㻌㻜㻚㻞㻡 㻌㻜㻚㻟㻜 㻭㼎 㼟 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㼃㼍㼢㼑㼚㼡㼙㼎㼑㼞㼟㻌㻔㼏㼙㻙㻝㻕 㻝㻜 㻜㻝㻚 㻞 㻝㻢 㻜㻟㻚 㻝 㻞㻥 㻜㻠㻚 㻥 㻟㻜 㻡㻡㻚 㻡 ㏱᫂㻼㻿 㻌㻝㻜㻜㻜 㻌㻞㻜㻜㻜 㻌㻟㻜㻜㻜 㻌㻠㻜㻜㻜 㻌㻡㻜㻜㻜 㻌㻢㻜㻜㻜 㻌㻣㻜㻜㻜 㻌㻤㻜㻜㻜 㻌㻥㻜㻜㻜 㻵㼚 㼠 㻝㻜 㻜㻝㻚 㻟 㻝㻟 㻠㻞㻚 㻜 㻝㻠 㻡㻝㻚 㻢 㻝㻡 㻞㻤㻚 㻥 㻝㻢 㻜㻞㻚 㻞 㻞㻥 㻜㻠㻚 㻤 㻟㻜 㻡㻡㻚 㻡 㟷Ⰽ㻼㻿 㻌㻞㻜㻜㻜 㻌㻠㻜㻜㻜 㻌㻢㻜㻜㻜 㻌㻤㻜㻜㻜 㻌㻝㻜㻜㻜㻜 㻌㻝㻞㻜㻜㻜 㻌㻝㻠㻜㻜㻜 㻌㻝㻢㻜㻜㻜 㻵㼚 㼠 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㻾㼍㼙㼍㼚㻌㼟㼔㼕㼒㼠㻌㻔㼏㼙㻙㻝㻕㏱᫂PSᶞ⬡䛚䜘䜃㟷ⰍPSᶞ⬡䛾FTIR䝇䝨䜽䝖䝹䛸䝷䝬䞁䝇䝨䜽䝖䝹
FTIR䝇䝨䜽䝖䝹
䝷䝬䞁䝇䝨䜽䝖䝹
䞉IR䝇䝨䜽䝖䝹䛷䛿㏱᫂PS䛸㟷ⰍPS䛾༊ู䛿ᅔ㞴䛷䛒䜛䛜䚸䝷䝬䞁䝇䝨䜽䝖䝹䛷䛿ᐜ᫆
䞉ᚤ㔞䛾㟷ⰍⰍ⣲⏤᮶䛾䝷䝬䞁䝇䝨䜽䝖䝹䛜㢧ⴭ䛻ቑᖜ䠄ඹ㬆䝷䝬䞁ຠᯝ䠅
Ⰽ⣲⏤᮶ ㏱᫂PS ㏱᫂PS 㟷ⰍPS 㟷ⰍPS 532nmບ㉳Ⰽ⣲䛾Raman䝇䝨䜽䝖䝹䛸⺯ග䝇䝨䜽䝖䝹
㻢㻣 㻥㻚 㻡 㻝㻟 㻠㻜㻚 㻝 㻝㻠 㻠㻥㻚 㻥 㻝㻡 㻞㻢㻚 㻣 㟷ⰍⰍ ⣲䠄䝣䝍䝻䝅䜰䝙䞁䝤 䝹䞊䠅 㻌㻝㻜㻜㻜㻜 㻌㻞㻜㻜㻜㻜 㻌㻟㻜㻜㻜㻜 㻌㻠㻜㻜㻜㻜 㻌㻡㻜㻜㻜㻜 㻵㼚 㼠 㟷ⰍⰍ ⣲䠄᫂䠅 㻌㻝㻜㻌㻌㻌㻌 㻌㻞 㻌㻟 㻌㻠 㻌㻡 㻌㻢 㻌㻣 㻌㻤 㻵㼚 㼠 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻌㻠㻜㻜㻜㻌㻌 㻾㼍㼙㼍㼚㻌㼟㼔㼕㼒㼠㻌㻔㼏㼙㻙㻝㻕 㟷Ⰽ༳ๅ⾲㠃 䠄䝣䝍䝻䝅䜰䝙䞁䝤䝹䞊⏤᮶䛾Raman䝇䝨䜽䝖䝹䠅 㟷Ⰽ༳ๅ⾲㠃 䠄ᙉ䛔⺯ග䝇䝨䜽䝖䝹䠅 532nmບ㉳⇕ศゎⅣ⣲⏤᮶Raman䝇䝨䜽䝖䝹䛻㢮ఝ䛧䛯Raman䝇䝨䜽䝖䝹
↴ 㻙㻜 㻌㻞㻜㻜 㻌㻠㻜㻜 㻌㻢㻜㻜 㻌㻤㻜㻜 㻌㻝㻜㻜㻜 㻭㼎 㼟 㼎㼘㼍 㼏㼗䚷㼔㼍 㼕㼞 㻌㻡㻜㻜 㻌㻝㻜㻜㻜 㻌㻝㻡㻜㻜 㻌㻞㻜㻜㻜 㻭㼎 㼟 㼃㼔㼕㼠㼑䚷㼔㼍 㼕㼞 㻌㻞㻜㻜㻜 㻌㻟㻜㻜㻜 㻌㻠㻜㻜㻜 㻌㻡㻜㻜㻜 㻌㻢㻜㻜㻜 㻌㻣㻜㻜㻜 㻭㼎 㼟 㻌㻡㻜㻜㻌㻌㻌 㻌㻝㻜㻜㻜㻌㻌 㻌㻝㻡㻜㻜㻌㻌 㻌㻞㻜㻜㻜㻌㻌 㻌㻞㻡㻜㻜㻌㻌 㻌㻟㻜㻜㻜㻌㻌 㻌㻟㻡㻜㻜㻌㻌 㻾㼍㼙㼍㼚㻌㼟㼔㼕㼒㼠㻌㻔㼏㼙㻙㻝㻕 ↴䛾Raman䝇䝨䜽䝖䝹 㯮㧥䛾Raman䝇䝨䜽䝖䝹 ⓑ㧥䛾Raman䝇䝨䜽䝖䝹 532nmບ㉳ 䞉㻌 ↴䜔⇕ศゎⅣ⣲䛺䛹䛾Ⅳ≀⏤᮶䛾Raman䝇䝨䜽䝖䝹䛻㢮ఝ䛧䛯䝇䝨䜽䝖䝹䛜ከ䛟Ꮡᅾ䚹 䞉㻌 㯮㧥䛷䛿䚸ᚤ㔞䛾䝯䝷䝙䞁Ⰽ⣲䛾ඹ㬆Raman䝇䝨䜽䝖䝹䛜㢧ⴭ䛻ᚓ䜙䜜䚸Ⅳ≀⏤᮶Raman䝇䝨䜽䝖䝹䛻㢮ఝ䚹᭱ᚋ䛻
⩌㤿┴䛾᭱㏆䛾䝖䝢䝑䜽䝇
䛂ᐩᒸ〇⣒ሙ䛸⤱⏘ᴗ㑇⏘⩌䛃䛿ᖹᡂ26ᖺ6᭶25᪥䛻ୡ⏺㑇⏘䛻Ⓩ㘓䛥䜜䜎䛧䛯䚹http://www.pref.gunma.jp/
H27㻌 ⰼ⇞䜖
㻌 ᴕྲྀ⣲ᙪ
㻌
(ึ௦⩌㤿┴௧䠅H28㻌 ┿⏣
㻌 ┿⏣ᖾᮧ
㻌
(୰அ᮲⏫䠖ᒾᷬᇛ䠅FTIR/Raman スペクトルの特徴と誤解析回避
群馬産業技術センター 宮下喜好 FTIR は、従来の分散型赤外分光光度計に比べて多くの利点を有し、1980 年代に急速に普及した。 また、赤外顕微鏡および反射測定法の発達により、それまで不得意であった微小部分析・表面分析が 得意となり、FTIR の普及が更に加速された。そのため、FTIR は、各種材料分析において必要不可 欠な分析手法となっているが、多くの落とし穴と注意点が存在する。 まず、吸光度が１を超えるようなスペクトルの扱いには注意しなければならない。このスペクトル の場合、アポダイゼーション関数や位相補正による誤差が顕著となり、スペクトル形にも影響を与え、 定量分析のみならず定性分析の信頼性も低下する1-3)。さらに、金属表面の有機化合物を反射透過吸 収法で測定する場合、吸光度が１以上になると正反射光の影響が顕著となる。これにより、スペクト ル形が変形し、誤解析に陥り易くなる。 FTIR とともに発達した手法である反射法のなかで、最も注目すべき手法は内部反射の一種である 減衰全反射（ATR）法である。ATR スペクトルは、透過スペクトルに類似した吸収型スペクトルが 主であり、解析が容易なように見えるが、十分な注意が必要である4-7)。ATR 法で測定したとしても、 ATR スペクトルとは限らず、全反射条件を満たさない内部反射スペクトルであったり、外部反射ス ペクトルであったりする。また、吸光係数の大きいスペクトルや全反射臨界角近傍で測定したATR スペクトルは、透過スペクトルに比べ、スペクトル歪みが顕著であり、ピーク位置もシフトする。そ のため、ATR スペクトルの差スペクトル解析では、加成則は成立しない場合が多い。その一例を図 １に示す。 700.5 1014.0 1162.1 1192.2 1225.0 1502.7 1772.7 2922.4 ABS-rich PC/AB S resin (Ge/30：ATR-correction)0.0 0.1 0.2 A bs 702.0 830.1 1013.7 1161.8 1191.9 1224.0 1503.4 1772.9 2924.0 PC-rich PC/AB S resin (Ge/30：ATR-correction)
0.0 0.1 0.2 0.3 0.4 A bs 700.1 759.1 1170.0 1199.2 1245.4 1451.5 1493.1 2237.7 2921.2 3027.2
差スペクトルの結果:ABS-rich PC/AB S resin (Ge/30：ATR-correction) - PC-rich
-0.00 0.02 0.04 A bs 1000 1500 2000 2500 3000 3500 Wavenumbers (cm-1)
(a)
(b)
(c)

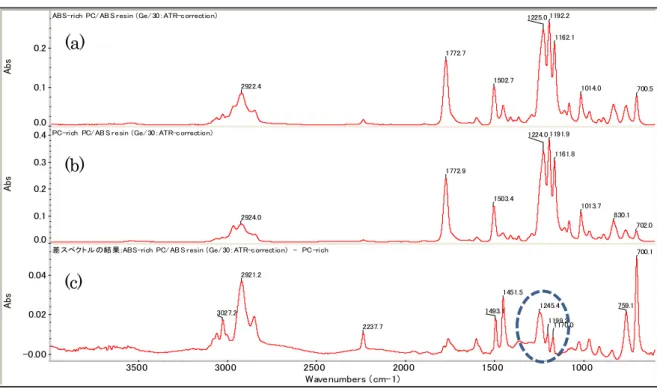

図１は、グレードの異なる２種類のPC/ABS 樹脂の ATR スペクトルとそれらの差スペクトルであ る。「ABS リッチ」樹脂のスペクトルから「PC リッチ」樹脂のスペクトルを差し引いた差スペクト ルは、そのほとんどがABS 由来のスペクトルであるが、PC の主要吸光帯(1150～1250cm-1付近：◌ 印)成分が引き残っている。このスペクトル引き残りを PC 樹脂の分子構造の違いや PC と ABS の相 互作用由来として短絡的に解析してはいけない。吸光係数の大きいATR スペクトルは、透過スペク トルに比べスペクトル歪みが顕著となるが、吸収係数の小さい物質（低屈折率）で均質に希釈した場 合、そのATR スペクトルは、スペクトル歪みが緩和する4,5)。図１で示した２種類のPC/ABS 樹脂の PC 由来主要吸光帯スペクトルは、それぞれスペクトル歪み緩和の度合いが異なり、その差異がスペ クトル引き残りとなっていると考えるべきである。 このようにATR スペクトルを始めとする反射スペクトルは、透過スペクトルに比べスペクトル歪 みが発生しやすく、スペクトル解析を困難にする場合があるが、透過スペクトルが常に真のスペクト ルという訳ではない。試料形態によってはスペクトル歪みが発生する5,8)。また、均一厚の試料から 得られる透過スペクトルには、干渉縞がスペクトルに重畳しやすくなるが、僅かなスペクトル差異を 議論する場合には、試料と空気やセルとの界面で発生する内部反射や外部反射スペクトルの影響も考 慮する必要がある。
Raman スペクトルは、IR スペクトルと相補的な振動スペクトルであり、IR スペクトルでは得ら れない分子振動情報を提供する。近年、大きく発展してきた材料分析法であるが、注意点としては先 ずレーザ照射による試料損傷が挙げられる。高出力レーザによる長時間測定を余儀なくされた従来の Raman 分析装置に比べ、近年この問題は大きく改善したが、依然として注意が必要である。特に黒 色異物や劣化によって黒色化した樹脂などは、低出力であっても容易に炭化が進行し、炭化物特有の Raman スペクトルに変化し、誤解析に陥り易い。
また、Raman 分析では、共鳴 Raman 効果などの増強効果によって、一部の Raman スペクトル が顕著に増強する場合がある。これによって、微量成分分析が可能となるが9)、微量成分の情報に惑 わされて、主成分の解析を誤る場合もある。 煤 -0 200 400 600 800 1000 A bs bla ck ha ir 500 1000 1500 2000 A bs White ha ir 2000 3000 4000 5000 6000 7000 A bs 500 1000 1500 2000 2500 3000 3500 Raman shift (cm-1) 図２ (a)煤、(b)黒髪、(C)白髪より得られた Raman スペクトル（532nm 励起）
(a)
(b)
(c)
図２は、レーザ出力を十分に低くして測定したRaman スペクトルであるが、「黒髪」と「白髪」 とではスペクトルが大きく異なっていることが理解できる。その差異は、「煤」のRaman スペクト ルからも解るように炭化物に特徴的なRaman スペクトルである。しかしながら、「黒髪」には炭化 物はなく、試料損傷も全くなかった。また、両者のIR スペクトルは、蛋白質由来のほぼ同等のスペ クトルであった。詳細な解析の結果、黒髪より得られた炭化物に特徴的なRaman スペクトルは、黒 髪色素のメラニン由来であることが判明した。「黒髪」中のメラニンの存在量は微量であるが、共鳴 Raman 効果によって、黒髪の主 Raman スペクトルとなっている7,8)。 このように、Raman スペクトルには、各種増強効果が寄与する場合があり、また、蛍光や発光ス ペクトルも重畳する。これら要因により、目的とする物質の定性分析が困難となり、誤解析に陥り易 い。また、Raman スペクトルによる定量分析においては、これら要因とともに、有色試料の場合に は、試料による光の自己吸収の要因についても検討する必要がある。試料が照射光および散乱光を吸 収する場合には、試料濃度によって測定深さが変動する。このような場合、光吸収のない波長領域を 選択しなければならないので、可視光励起のRaman スペクトルでは、有色試料の定量分析は困難と なる。 近年急速に普及したFTIR/Raman 分析は、簡便でスペクトル取得が容易であるが、得られるスペ クトルから目的とする真の情報を得るためには、注意すべき点が多々ある。FTIR/Raman スペクト ルは、光の量子的性質と物質の相互作用によって得られる振動スペクトルから化学情報を取得し解析 する訳であるが、振動スペクトル以外の情報がスペクトルに重畳する。特に、FTIR スペクトルにお いては、光の透過、反射、屈折、回折において、光は波として振る舞うとともにスペクトルにも影響 を与える。そのため、振動スペクトル以外の情報を振動スペクトルとして解析してしまうことがある。 このため、目的に適った適切なIR スペクトルを得るためには、試料と入射光媒質の光学特性を十分 に考慮した測定手法と測定条件の選択が必要となる。また、解析においても、市販の解析ソフトのみ に頼るのでなく、測定系の光学特性を十分に考慮した考察が重要である。 文献 1)近藤重雄、“フーリエ変換赤外分光法”、学会出版センター、平石次郎編、(1985)p106-107. 2) 長谷川健著、”スペクトル定量分析“、講談社サイエンティフィック(2005)p139.
3) P.R. Griffiths, J.A. de Haseth, Fourier Transform Infrared Spectroscopy, Wiley Interscience(1986).
4) 宮下喜好、第 18 回高分子分析討論会講演予稿集、(2013)Ⅰ-19. 5) 宮下喜好、FTIR TALK LETTER,Vol.17(2013)p2-6.
6) 宮下喜好、“IR 分析テクニック事例集”、技術情報協会、(2013)． 7) 宮下喜好、“高分子の劣化・変色メカニズムとその対策および評価法”、(株)R＆D 支援センター、（2014）4 章 5 節． 8) 宮下喜好、“実験者／試験検査員の誤ったデータの取扱い・試験誤操作防止策”技術情報協会、(2014)14 章 9 節. 9) 宮下喜好、“製品中に含まれる（超）微量成分・不純物の同定・定量ノウハウ”、技術情報協会、(2014)9 章 2 節．
