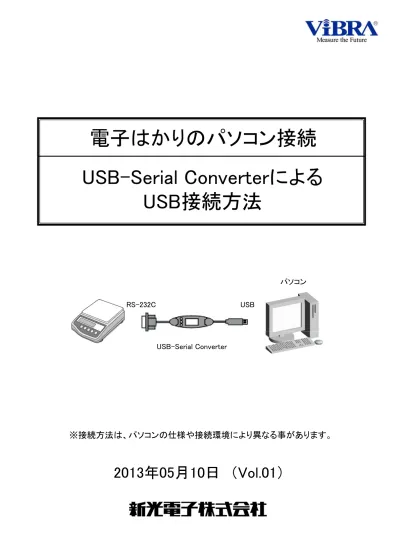

USB-Serial ConverterによるUSB接続方法 パソコン
USB-Serial Converterによる
USB接続方法
電子はかりのパソコン接続
USB-Serial Converter RS-232C USB※接続方法は、パソコンの仕様や接続環境により異なる事があります。
USB-Serial ConverterによるUSB接続方法
目 次
タ イ ト ル
Page
１．機器の接続例と準備する機材
2
２．セットアップの流れ
4
３．セットアップ方法
5
手順１ ：USB-Serial Converterのドライバーソフトのインストール
5
手順２ ：インストールの確認、設定
5
手順３ ：データ取込ソフトのインストール
7
手順４ ：電子はかりとＰＣとの接続
7
手順５ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込
8
４．データ取込ソフトの紹介
11
５．お問い合わせ、ご依頼先
12
USB-Serial ConverterによるUSB接続方法
１．機器の接続例と準備する機材
パソコン1）機器の接続例
・電子はかりのRS-232C出力とUSB-Serial Converterを RS-232Cケーブルで接続する。 ・パソコンにUSB-Serial ConverterをUSB接続する。 電子はかり 電子はかりをUSB-Serial Converterを使用し、パソコンにUSB接続する例は次の通りです。2）準備する機材
準備する機材は下記の通りです。 Ｎｏ 機 材 備 考 1 電子はかり RS-232C出力付き2 USB-Serial Converter 例）REX-USB60F(ラトックシステム株式会社製)
3 RS-232Cケーブル 電子はかりの出力コネクタの種類によりケーブル仕様 が変ります。 次ページの「RS-232Cケーブル」を参照。 4 パソコン 電子はかりと接続するパソコンをご準備ください。 5 データ取込ソフト 弊社製 データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」 または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）」をご準備ください。 RTSは、弊社ホームページから無料でダウンロードでき ます。 http://www.vibra.co.jp/download/software/ RTS-Mは有料となりますので、お問合せください。 ＜データ取込ソフト＞ ・RTS または RTS-M RS-232C 出力付き RS-232Cケーブル USB-Serial Converter
USB-Serial ConverterによるUSB接続方法
１．接続例と準備する機材
3）RS-232Cケーブル
・電子はかりのRS-232C出力コネクタは、「D-SUB9Pin」と「Din5Pin」の２種類あります。 それぞれのコネクタ用のケーブル仕様を次に示します。 ①D-SUB9PinD-sub 9Pin メス D-sub 9Pin メス
クロスケーブル
RS-232Cケーブル
※ケーブルは、市販されておりますので、ケーブル長を状況に合せて決め、ご準備ください。
②Din5Pin
Din5Pin オス D-sub 9Pin メス
RS-232Cケーブル
※ケーブルは、あまり市販されておりませんので、お問合せください。 電子はかり 電子はかり結線例
USB-Serial Converter USB-Serial ConverterUSB-Serial ConverterによるUSB接続方法
２．セットアップの流れ
手順１ ：USB-Serial Converterのドライバーソフトのインストール
手順３ ：データ取込ソフトのインストール
手順４ ：電子はかりとＰＣとの接続
手順５ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込
電子はかりの有線ＬＡＮ接続のセットアップは、次の手順で行います。
手順２ ：インストールの確認、設定
セットアップ完了
機材の準備
P.5 P5 P.7 P.7 P.8USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
手順１ ：USB-Serial Converterのドライバーソフトのインストール
①
USB-Serial Converterに付属のCDをパソコンにセットします。 パソコン 付属のCD※USB-Serial ConverterをREX-USB60F(ラトックシステム株式会社製)を例に手順を説明
します。
②USB-Serial Converterのユーザーズマニュアルに従って、ドライバーソフトをインストールします。手順２ ：インストールの確認、設定
※ドライバーのインストールが正常に行われているか確認します。
①
USB-Serial ConverterがUSBコントローラに追加されているか確認します。 コントロールパネルを開き、「システム」→「ハードウェア」→「デバイスマネージャ」を選択し、 「USBコントローラ」に、USB-Serial Converterが追加されいることを確認します。 システムのプロパティ ハードウェア USB-Serial Converterを確認USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
②
USB-Serial Converterの設定を電子はかりの通信条件と合っているか確認します。
変更の点があれは、修整登録します。
デバイスマネージャ プロハティ電子はかりの通信条件に合せます
USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
手順３ ：データ取込ソフトのインストール
①データ取込ソフトの「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）をインス
トールします。
※RTS及びRTS-Mのインストール方法は、取扱説明書をご覧ください。
※RTSは、弊社ホームページから無料でダウンロードできます。
http://www.vibra.co.jp/download/software/
RTS-Mは有料となりますので、お問合せください。
手順４ ：電子はかりとＰＣとの接続
パソコン 電子はかり RS-232C 出力付き RS-232Cケーブル USB-Serial Converter①
USB-Serial Converter と RS-232Cケーブルを接続します。 ②RS-232Cケーブルを電子はかりのRS-232C出力に接続します。 ③USB-Serial ConverterをハソコンのUSBコネクタに接続します。 ④電子はかりの電源を入れます。 USB-Serial Converterの電源供給表示が点灯している事を確認USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
手順５ ：電子はかりからのデータのデータ取込ソフトによるパソコン取込
①
データ取込ソフト「RTS（ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）」または「RTS-M（ﾏﾙﾁﾁｬﾝﾈﾙ版）を起動し
ます。
RTSの起動画面
RTS-Mの起動画面
※RTS及びRTS-Mの操作の方法は、取扱説明書をご覧ください。
USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
②データ取込ソフトの設定とデータの取り込み
【RTSの設定とデータの取り込み】
RTSの起動画面
「RS設定」ボタンをクリックします。 COMポートの設定 （USB-Serial Converter に合わせる） ボーレートの設定 （電子はかりの設定 に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」 → ＯＫ と 重量データが表示されれば設定が完了し、 データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。 「テスト」ボタン 重量表示 テスト結果表示USB-Serial ConverterによるUSB接続方法
３．セットアップ方法
【RTS-Mの設定とデータの取り込み】
RTS-Mの起動画面
「RS設定」ボタンをクリックします。 COMポートの設定 （USB-Serial Converter に合わせる） ボーレートの設定 （電子はかりの設定 に合わせる） a. COMポートとボーレートを設定します。 b. 「テスト」ボタンを押します。 c. 「秤との接続テスト」 → ＯＫ と 重量データが表示されれば設定が完了し、 データの取り込みが可能となります。 d. 「設定」ボタンを押して、接続条件を設定（登録）します。 e. RTSソフトを「スタート」し、データの取り込みを行います。 「テスト」ボタン 重量表示 テスト結果表示USB-Serial ConverterによるUSB接続方法
４．データ取込ソフトの紹介
1）RTS （ｼﾝｸﾞﾙﾁｬﾝﾈﾙ版）
2）RTS-M （ﾏﾙﾁﾁｬﾝﾈﾙ版）
USB-Serial ConverterによるUSB接続方法
５．お問い合わせ、ご依頼先
1）お問い合わせ
2）ご依頼
※お問合せは、弊社ホームページの「お問い合わせ」からお願いします。
http://www.vibra.co.jp/contact/contact/
※機材などのご購入のご依頼は、最寄の営業部、営業所にお願いします。
