(1)

１

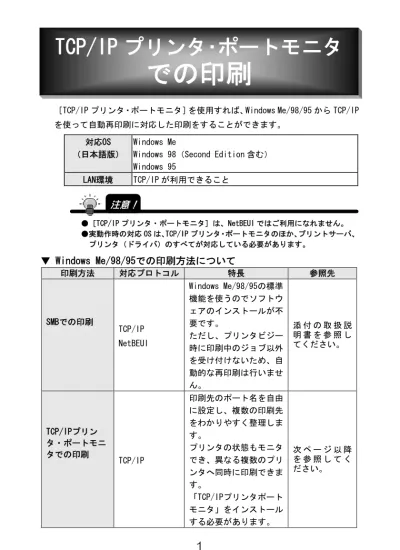

［TCP/IP プリンタ・ポートモニタ］を使用すれば、Windows Me/98/95 から TCP/IP を使って自動再印刷に対応した印刷をすることができます。

対応OS （日本語版）

Windows Me

Windows 98（Second Edition 含む） Windows 95 LAN環境 TCP/IP が利用できること ●［TCP/IP プリンタ・ポートモニタ］は、NetBEUI ではご利用になれません。 ●実動作時の対応 OS は、TCP/IP プリンタ・ポートモニタのほか、プリントサーバ、プリンタ（ドライバ）のすべてが対応している必要があります。

▼ Windows Me/98/95での印刷方法について

印刷方法対応プロトコル特長参照先 SMBでの印刷 TCP/IP NetBEUI Windows Me/98/95の標準機能を使うのでソフトウェアのインストールが不要です。ただし、プリンタビジー時に印刷中のジョブ以外を受け付けないため、自動的な再印刷は行いません。添付の取扱説明書を参照してください。 TCP/IPプリンタ・ポートモニタでの印刷 TCP/IP 印刷先のポート名を自由に設定し、複数の印刷先をわかりやすく整理します。プリンタの状態もモニタでき、異なる複数のプリンタへ同時に印刷できます。「TCP/IPプリンタポートモニタ」をインストールする必要があります。次ページ以降を参照してください。

TCP/IP プリンタ･ポートモニタ

での印刷

注意！

(2)

２

１ ご使用のプリンタのプリンタドライバをインストールしま

す。

プリンタドライバについては、プリンタの取扱説明書またはプリンタメーカーにご確認ください。 ●上記のプリンタドライバをインストール中に指定する［ポートの選択］では、［ローカルポート］を選択してください。（ローカルポート例： “LPT1” 、 “FILE”など）［ネットワーク］は選択しないでください。 ●パラレルプリントサーバから ECP/Nibble モードで印刷している場合は、ライン情報/紙切れ情報は正しく表示されません。また、プリンタによっては、オフライン情報／紙切れ情報を取得するのに必要なパラレル信号を出力しないものがあります。

２ ダウンロードしたサポートソフトを解凍し、

解凍したフォルダ内の［SETUP］アイコンを

ダブルクリックします。

TCP/IP プリンタ・ポートモニタ

のインストールと印刷設定

インストール

注意！

(3)

３

３ [インストール]ボタンをクリックします。

４ [はい]ボタンをクリックします。

５ [OK]ボタンをクリックします。

６ [はい]ボタンをクリックします。

クリッククリッククリッククリック

(4)

４

７ 以下のヘルプ画面が表示されますので、画面を閉じます。

クリック

(5)

５

８ 以下を設定・確認後、[OK]ボタンをクリックします。

ポート名プリンタの印刷先の名前です。（初期設定値は［IOPS］）任意の名前（お好きな名前）を入力できます。（20文字までの半角文字のみ。※21文字以上は入力できません。）ただし、既に存在するポート名および、以下の半角文字は使用できません。半角“ ”(スペース)、“/”、“\”、“&”、“:”、“=” IPアドレス/ ホスト名本製品に設定したIPアドレスを入力します。（出荷時：192.168.0.100） WINSサーバがある場合は［ホスト名］を入力します。出力先 lpt1で固定です。変更しないでください。以下の画面が表示された場合は、［IP アドレス/ホスト名］や［出力先］が間違って入力されている可能性があります。再度確認してください。 ①確認または変更 ②入力 ③確認 ④クリック

注意！

クリック

(6)

６

前ページ［TCP/IP プリンタ・ポートモニタポート設定］画面の［詳細］ボタンをクリックすれば、詳細な設定ができます。設定内容については［ヘルプ］ボタンで確認してください。（17 ページもご覧ください。）同じネットワークで本製品を複数使用する場合は、ポート名と IP アドレスをそれぞれ異なるものに変更してください。（［出力先］は「lpt1」固定です。）例）１つめ［ポート名］：IOPS ［IP アドレス］：192.168.0.100 ２つめ［ポート名］：IODATA ［IP アドレス］：192.168.0.101 など

参考１

参考２

クリック

(7)

７

９ [OK]ボタンをクリックします。

10 [終了]ボタンをクリックします。

11 パソコンを一度再起動します。

クリッククリック

(8)

８

12 ［スタート］→［設定］→［プリンタ］を順にクリックし、

インストールしたプリンタのアイコンを右クリック後、

メニュー内の［プロパティ］をクリックします。

13 ［詳細］タブをクリックし、［印刷先のポート］から

［IOPS:lpr(I-O DATA PTP Port)］を選択し、

［スプールの設定］をクリックします。

※[印刷先のポート]は、[(手順８で付けたポート名)：lpr(I-O DATA PTP Port)]となります。 ①右クリック ②クリック ②選択 ①クリック ③クリック

(9)

９

14 ［このプリンタの双方向通信機能をサポートしない］をチェック

し、［OK］ボタンをクリックします。

※双方向をサポートしていないドライバでは、グレー表示になり選択できません。その場合は、特に設定する必要はありません。 ※［プリンタに直接印刷データを送る］にはチェックしないでください。印刷時に「TCP/IP プリンタ・ポートモニタ」が起動しない場合、もしくは「不正な印刷データを受信しました。」のエラー画面が表示される場合は上記の設定がされていないことが考えられますので、確認してください。

注意！

②クリック ①選択できる場合は、こちらをチェック注意！ここはチェックしない

(10)

１０

15 ［適用］ボタンをクリック後、［OK］ボタンをクリックして

画面を閉じます。

以上で設定は終了です。

本製品を利用して実際に印刷できるかお試しください。

印刷状況の確認（モニタ）や中止を行う場合は次ページも参照

してください。

また、EPSON インクジェットプリンタへ印刷する場合は、12 ペ

ージの注意も参照してください。

ECP/Nibble モードで印刷している場合は、ライン情報/紙切れ情報は正しく表示されません。また、プリンタによっては、オフライン情報／紙切れ情報を取得するのに必要なパラレル信号を出力しないものがあります。

注意！

①クリック ②クリック

(11)

１１ 印刷モニタおよび印刷の中止

印刷中タスクトレイに ←このアイコンが表示されます。このアイコンが出ている間はモニタ中です。上のアイコンを右クリックするとメニューが表示され、印刷の中止や詳細設定など行うことができます。詳しくは、13 ページ以降を参照してください。

(12)

１２ TCP/IP プリンタ・ポートモニタで

EPSON インクジェットプリンタへ印刷する際の注意点

EPSON 社製インクジェットプリンタ(PM･MJ シリーズなど)へ「TCP/IP プリンタ・ポートモニタ」を使用して印刷する場合、以下の設定を行ってください。

１ プリンタドライバのインストール後、EPSONメニューの[スプー

ルマネージャ]を起動し、メニューの[プリントキュー]→[セッ

トアップ]を選択します。

２ ［全体］タブで［プリントマネージャを使用する］をチェック

し、［OK］ボタンをクリックしてください。

なお、スプールマネージャのメニュー表示が無い機種に関しては

設定の必要がありません。

例) MJ-8000C、PM-5000C など。

②クリック ①クリック ①クリック ②クリック

(13)

１３

ここでは、［TCP/IPプリンタ・ポートモニタ］の詳細について説明します。必要に応じてお読みください。

・印刷および印刷の中止 ··· １４

・TCP/IP プリンタ・ポートモニタの［詳細］画面 ···· １７

・TCP/IP プリンタ・ポートモニタのアンインストール１９

TCP/IP プリンタ・ポート

モニタの詳細

(14)

１４

印刷中タスクトレイに ←このアイコンが表示されます。このアイコンが出ている間はモニタ中です。上のアイコンを右クリックするとメニューが表示されます。

・モニタ画面表示

選択するとモニタ画面が表示されます。モニタ画面にはジョブのステータスや、プリンタの状況などが表示されます。［隠す］ボタンをクリックするとモニタ画面を消すことができます。メニューの詳細設定で［印刷時にモニタ画面を表示する］をチェックしている場合も印刷時に表示されます。 ●ポートの詳細設定で「プリンタのステータスを監視する」をチェックしている場合のみ、信号の表示、オンライン/オフライン、用紙の各項目が表示されます。 ●ECP/Nibble モードで印刷している場合は、オフライン情報/紙切れ情報は取得できません。また、プリンタによっては、オフライン情報/紙切れ情報を取得するのに必要なパラレル信号を出力しないものがあります。

注意！

印刷および印刷の中止

(15)

１５ ・印刷中止

［印刷中止］で印刷中のジョブを破棄し印刷を中止することができます。

１ ［印刷中止］をクリックすると以下の画面が表示されます。

印刷ジョブが複数スプールされている場合は、以下の画面が表示されます。すべての印刷データを削除するか、現在の印刷データを削除するか選択できます。

２ ［はい］［OK］ボタンをクリックすると現在実行中の印刷を中止

します。

キューの中にまだ送信されていない印刷ジョブがある場合は、次

の印刷ジョブの送信が始まります。

送信済みのデータは破棄されません。

注意！

(16)

１６ ・詳細設定

［詳細設定］で詳細設定画面を表示します。詳細は、次ページを参照してください。

・バージョン情報

「TCP/IP プリンタ・ポートモニタ」のバージョンを表示します。 ※「xxx」は、バージョン番号です。

・ヘルプ

ヘルプを表示します。

・終了

「TCP/IP プリンタ・ポートモニタ」を終了します。また印刷中のジョブは破棄され、印刷を中止します。キュー内にまだ送信されていない印刷ジョブがある場合は、次回起動時に送信されます。印刷を実行しスプールしている途中でモニタ画面がオフライン状態になった場合、しばらくすると「通信に時間がかかりすぎています。このまま処理を続行しますか？」の「TCP/IP プリンタ・ポートモニタ通信障害」画面が表示されます。 ●［続ける］ボタンをクリックするとこのまま印刷を続けます。クリックする前にもう一度オンライン状態であるかを確認してください。 ●［中断する］ボタンをクリックすると印刷を中断します。

注意！

(17)

１７

「TCP/IP プリンタ・ポートモニタ」画面の「詳細」ボタンをクリックすると次の「TCP/IP プリンタ・ポートモニタ詳細設定」画面が表示されます。 ① 印刷時にモニタ画面を表示する印刷状況を表示します。 ② 印刷終了後モニタを閉じる印刷終了後、自動的にモニタを閉じます。 ③ キュー印刷をする

チェックしない場合

複数のプリンタへの同時印刷時には、複数のモニタが起動し、各プリンタへ同時に送信します。なお、上記の動作中タスクトレイには複数の［TCP/IP プリンタ・ポートモニタ］アイコンが表示されます。この結果、複数のプリンタへの同時送信が可能なので、本項目をチェックした場合よりも早く印刷を終了することができます。チェックした場合複数のプリンタへの同時印刷時にも一つのモニタのみ起動し、一つ目の印刷データが終了次第、次の印刷データの送信を開始します。

①

②

③

④

⑤

⑥

TCP/IP プリンタ・ポートモニタの［詳細］画面

(18)

１８

④ ボーリング間隔 “キュー印刷を使用する”にチェックした場合のみ有効となります。設定可能な範囲は「3～60」(秒)です。 ⑤ プリンタのステータスを監視するチェックすると、モニタ画面にプリンタの状態を表示します。表示内容は 15 ページをご覧ください。 ⑥ ステータス取得間隔［プリンタのステータスを監視する］をチェックした場合のみ有効となります。設定値の間隔で、プリンタの状態を監視します。設定範囲は「5～60」(秒)です。

(19)

１９

「TCP/IP プリンタ・ポートモニタ」を削除する場合は以下の手順で行います。
