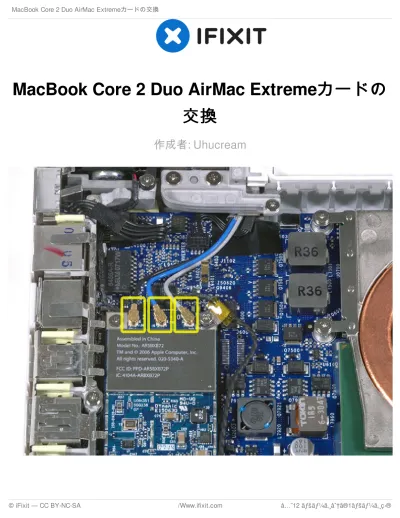

MacBook Core 2 Duo AirMac Extremeカードの
カードの
交換
交換
内蔵AirMac Extreme 802.11gカードの取り付け手順 (海外ではAirPortという名前で売られていますがAirMacというのが日本名になっています。これに は理由があり、日本ではすでに関西電機がAirPortという名前を商標登録しているため日本と海外で は名前が異なっています。)
ツール
ツール:
Coin (1) Phillips #0 ドライバー (1) Phillips #00 ドライバー (1) #000 プラスドライバー (1)部品
部品:
MacBook Core 2 Duo Santa
Rosa/Penryn 802.11n Airport Extreme Card
(1)
MacBook Core 2 Duo 802.11n Airport Extreme Card (1)
MacBook (Early Mid 2009) 802.11n Airport Extreme Card (1)
手順 手順 1 — バッテリーバッテリー コインを使ってバッテリーラッチを 時計回りに90°回してください。 手順 手順 2 持ち上げてコンピューターから外し てください。
手順 手順 3 — メモリーカバーメモリーカバー 本体の後側にあるバッテリーの仕切 りに等間隔に配置された3本の Phillipsネジを外してください。 ネジは金属製メモリーカバーに固定 されているため、失くす心配はあり ません。
(翻訳者のコメント)日本で売られて いるJIS規格準拠のドライバーで Phillips(フィリップス)ネジを回せな いことはないですが、形が完全に 合ってるわけではないので無理に回 そうとするとネジ山が削れて最悪の 場合組み直しが出来なくなる可能性 があります。Phillipsネジ用のドライ バーはホームセンター等に行けば PHxxxまたはPH#xxxという表記で 売られています。(xは数字で、先端 の小さい順から000,00,0,1,2...とい う風になっています)。あるいは iFixitのストアでも売られていますの でそちらをお買い求めください。
手順 手順 4 L字型のメモリーカバーを手前に 引っ張り、コンピューターから取り 外してください。 手順 手順 5 — 天板天板 下記の3つのネジを外してください: ケースの真ん中にあるの長さ 11mmのPhillips #000ネジ(ネジ頭: 直径5mm,厚さ0.75mm)が一つ 長さ14.5mmのPhillips #000ネジ (ネジ頭:直径5mm,厚さ0.75mm)が 二つ もしネジがケースに引っ付いてしま う場合、磁気付きドライバーでくっ つけるとネジを外すことが出来ま す。
三つの内で一番短いネジが真ん中に きます。
手順 手順 6 バッテリーとの仕切りの後に付いて いる下記の三つのネジを外してくだ さい。 長さ3mmのPhillips #0ネジ(ネジ 頭:直径2.75mm)が一つ 両端に長さ4mm Phillips #0のネジ (ネジ頭:直径2.75mm)が二つ
手順 手順 7 バッテリーの右側の仕切りの両端に ある下記の二つのネジを外してくだ さい。(バッテリーコネクタに近い 方のネジはバッテリーコネクタを固 定しているだけなので外す必要はあ りません。) 長さ6.25mmのPhillips #000ネジ (ネジ頭:直径4mm,厚さ0.5mm)が 二つ 手順 手順 8 本体の前側のバッテリーの仕切りに ある画像の赤丸で示した四つのネジ を外してください。左から、2番 目,4番目,7番目,9番目のネジです。 長さ3.25mmのPhillips #000ネジ (ネジ頭:直径4mm,厚さ0.4mm)が 四つ
手順 手順 9 コンピューターの後側にある下記の 四つのネジを外してください: 長いネジは内側、短いネジは外側両 端になります。 長い11mmのシャンク付きPhillips #00ネジ(シャンクの寸法:直径 2.2mm,長さ2mm)(ネジ頭:直径 3.2mm,厚さ0.5mm)が二つ 長さ7.25mmのシャンク付き Phillips #00ネジ(シャンクの寸法: 直径2mm,長さ3.75mm)(ネジ頭:直 径3.2mm,厚さ0.5mm)が二つ 手順 手順 10 コンピューターの光学ドライブ側に ある二つのネジを外してください。 長さ5.2mmのシャンク付き Phillips #00ネジ(シャンクの寸法: 直径2.3mm,長さ3.5mm)(ネジ頭: 直径3.2mm,厚さ5mm) 光学ドライブと反対側の同じ一番に あるネジは飾りなので外す必要はあ りません。
手順 手順 11 天板のキーボードおよびトラック パッドはリボンケーブルでロジック ボードと接続されているため、ま だ絶対に絶対に無理やり引き抜こうとしな いでください。リボンケーブルが切切 れてしまうおそれ れてしまうおそれがあります。
画面の近くからコンピューターの前 側へと一回りするように梃子(てこ) の原理で天板を外しましょう。plastic opening toolや硬めのギ ターピックを使うと楽に外せるで しょう。 天板の光学ドライブ上部はくっつい ているようなので、まずくっついて いない光学ドライブの両側にギター ピックなどを入れて梃子で天板を外 してください。
外す作業が終わった後、キーボード を留めている4つの灰色のプラス チックのクリップ外れていることが ありますが、焦らないでください。 CDドライブ周辺右端の角にクリッ プをはめる部分があり、そこにク リップをスライドしてはめれば問題 ありません。
手順 手順 12 天板を持ち上げながら、銀色のケーブルのコネクタ部分の黒いタブを上に引っ張ってコネクタを 外してください。 もし黒いタブが無い場合スパッジャーを梃子の原理で使えばコネクタハウジングからコネクタを 外すことが可能です。このコネクタは長いため、確実にまっすぐ上に外してください。
天板を外す際に天板に付いているケーブルを切ってしまった場合でもiFixitはケーブルを個別で販 売していますのでご安心ください。交換ガイドもあり、簡単にできます。
天板を外している間、埃や髪の毛等を取り除く機会としてみてはいかがでしょうか。ベストなの は圧縮された空気の入った缶を使うことです。建材で作られた固いブラシ(一般的な動物の毛を 使ったもの)でやると静電気が発生しコンピューターを壊しかねません。 組み立てなおすにあたり、4つの灰色のプラスチッククリップはキーボードの光学ドライブ側にあ ることをご確認ください。(二枚目の画像を参考にしてください。)キーボードがしっかりと固定 されるようにクリップをしっかりと取り付けてください。
組み立てなおす工程を楽にするには、クリップ部分を寄せてやるほうが良いでしょう。強い力で やると破損の原因となるのでご注意ください。
(翻訳者のコメント)キーボードを固定する際強い力でくっつけないと固定されないので、光学ド ライブの挿入口が強い力で歪む恐れがあります。DVD等のディスク一枚といらなくなったクレ
手順 手順 13 — AirMac Extremeカードカード MacBook本体の左端にあるAirMac Extremeカードから3つのアンテナケーブルを外してくださ い。下の記述に従って上へとそっとまっすぐ抜いて外してください。 ケーブルを外す順番ですが、左から右につまり黒→青→灰色の順に外してください。
お持ちのMacBookがCore 2 Duo Santa RosaまたはPenrynコア搭載モデルの場合、アンテナケーブ ルは2つのみで、左から右に黒、灰色となっています。
手順 手順 14 下記の2つのネジをAirMacカードか ら外してください: 長さ3mmのPhillipsネジが一つ 長さ8mmのPhillipsネジが一つ 手順 手順 15 AirMacカードの上の部分をしっかり と持って、パソコンの画面の方向へ とスライドしてコンピューターから 取り外してください。
