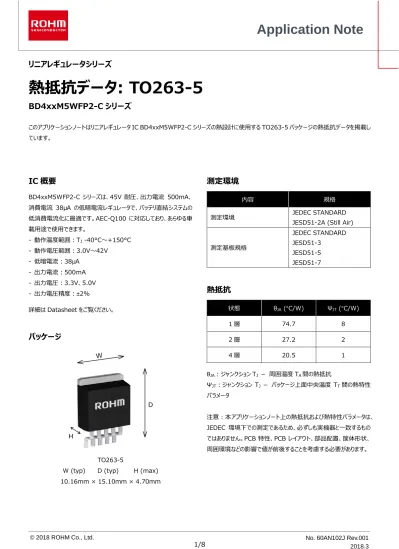

Application Note
リニアレギュレータシリーズ
熱抵抗データ: TO263-5
BD4xxM5WFP2-C シリーズ
このアプリケーションノートはリニアレギュレータ IC BD4xxM5WFP2-C シリーズの熱設計に使用する TO263-5 パッケージの熱抵抗データを掲載し ています。
IC 概要
BD4xxM5WFP2-C シリーズは、45V 耐圧、出力電流 500mA、
消費電流 38μA の低暗電流レギュレータで、バッテリ直結システムの 低消費電流化に最適です。AEC-Q100 に対応しており、あらゆる車 載用途で使用できます。
- 動作温度範囲：TJ -40°C～+150°C - 動作電圧範囲：3.0V～42V
- 低暗電流：38μA - 出力電流：500ｍA - 出力電圧：3.3V、5.0V - 出力電圧精度：±2%
詳細は Datasheet をご覧ください。
パッケージ
D
H
TO263-5
W (typ) D (typ) H (max) 10.16mm × 15.10mm × 4.70mm
測定環境
内容 規格
測定環境 JEDEC STANDARD
JESD51-2A (Still Air)
測定基板規格
JEDEC STANDARD JESD51-3
JESD51-5 JESD51-7
熱抵抗
状態 θJA (°C/W) ΨJT (°C/W)
1 層 74.7 8
2 層 27.2 2
4 層 20.5 1
θJA：ジャンクション TJ － 周囲温度 TA間の熱抵抗
ΨJT：ジャンクション TJ － パッケージ上面中央温度 TT間の熱特性 パラメータ
注意：本アプリケーションノート上の熱抵抗および熱特性パラメータは、
JEDEC 環境下での測定であるため、必ずしも実機器と一致するもの ではありません。PCB 特性、PCB レイアウト、部品配置、筐体形状、
周囲環境などの影響で値が前後することを考慮する必要があります。
11.0
5.05 8.04.4
8.5
4.26
1.7 1.32
45°
Top Layer
PCB 仕様 1 層(1s)
JEDEC 規格 JESD51-3 準拠
76.2mm
114.3mm
73.8mm2 300mm2 600mm2 1200mm2 (Footprint)
Figure 1. Top Layer Trace
項目 値
基板厚み 1.57mm
基板外形寸法 76.2mm × 114.3mm
基板材質 FR-4
銅箔厚 70μm (2 oz 銅箔)
引き出し線幅 0.254mm
銅箔範囲 73.8mm2 (Footprint), 〔300mm2, 600mm2, 1200mm2〕 Table 1. 1 層 PCB 仕様
Figure 2. Footprint 寸法 Figure 3. 1 層基板断面図 表面銅箔面積：
Through hole via φ0.3mm, 1.2mm pitch 11.0
5.05 8.04.4
8.5
4.26
1.7 1.32
45°
via
Top Layer
Bottom Layer JEDEC 規格 JESD51-5, JESD51-7 準拠
114.3mm
76.2mm
Figure 4. Top Layer Trace Figure 5. Bottom Layer Trace
項目 値
基板厚み 1.60mm
基板外形寸法 76.2mm × 114.3mm
基板材質 FR-4
銅箔厚 Top
Bottom
70μm (1 oz 銅箔+メッキ) 70μm (1 oz 銅箔+メッキ)
引き出し線幅 0.254mm
銅箔範囲 Top
Bottom
73.8mm2 (Footprint)
5505mm2 (74.2mm×74.2mm) Table 2. 2 層 PCB 仕様
Figure 6. Footprint 寸法 Figure 7. 2 層基板断面図
Through hole via φ0.3mm, 1.2mm pitch 11.0
5.05 8.04.4
8.5 45°
via
Middle 1 Top Layer
PCB 仕様 4 層(2s2p)
JEDEC 規格 JESD51-5, JESD51-7 準拠
114.3mm
76.2mm
Figure 8. Figure 9. Figure 10. Figure 11.
Top Layer Trace Middle 1 Layer Trace Middle 2 Layer Trace Bottom Layer Trace
項目 値
基板厚み 1.60mm
基板外形寸法 76.2mm × 114.3mm
基板材質 FR-4
銅箔厚
Top Middle 1 Middle 2 Bottom
70μm (1 oz 銅箔+メッキ) 35μm (1 oz), 銅箔 35μm (1 oz), 銅箔 70μm (1 oz 銅箔+メッキ)
引き出し線幅 0.254mm
銅箔範囲
Top Middle 1 Middle 2 Bottom
73.8mm2 (Footprint)
5505mm2 (74.2mm×74.2mm) 5505mm2 (74.2mm×74.2mm) 5505mm2 (74.2mm×74.2mm) Table 3. 4 層 PCB 仕様
Figure 14. θJA, ΨJT vs 表面銅箔面積
熱抵抗データ 2 層 (2s)
Figure 15. θJA, ΨJT vs 裏面銅箔面積
0 100 200 300 400 500 600 700 800 900 1000 1100 1200
0 10 20 30 40 50 60 70 80 90
Top Layer Copper Foil Area (mm2) θJA, ΨJT(℃/W)
θJA
ΨJT
0 1000 2000 3000 4000 5000 6000
0 10 20 30 40 50 60 70 80 90
Bottom Layer Copper Foil Area (mm2)
θJA, ΨJT(℃/W) θJA
ΨJT
過渡熱抵抗データ 1 層 (1s)
Figure 16. 過渡熱抵抗 1 層 表面銅箔面積 73.8mm2 (Footprint) 0.1
1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
0.1 1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
Figure 18. 過渡熱抵抗 1 層 表面銅箔面積 600mm2
Figure 19. 過渡熱抵抗 1 層 表面銅箔面積 1200mm2 0.1
1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
0.1 1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
過渡熱抵抗データ 2 層 (2s)
Figure 20. 過渡熱抵抗 2 層
過渡熱抵抗データ 4 層 (2s2p)
0.1 1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
0.1 1 10 100
0.0001 0.001 0.01 0.1 1 10 100 1000 10000
ZTH[℃/W]
Pulse width [s]
Duty 50%
Duty 25%
Duty 10%
Duty 5%
Single pulse
