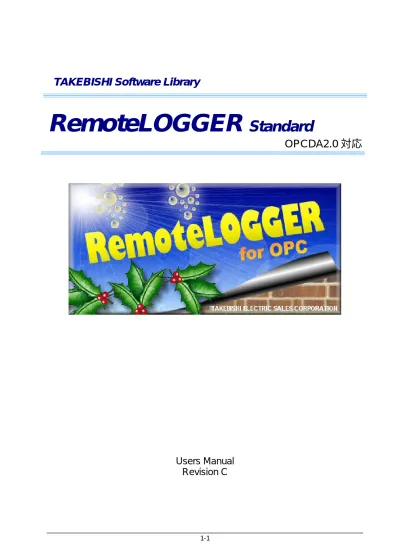

TAKEBISHI Software Library

RemoteLOGGER

Standard

OPCDA2.0 対応

Users Manual

Revision C

はじめに

MELSEC-A､MELSEC-QnA､MELSEC-Q､MELSECNET GX-Developer(以下 GPPW と略す)は三菱電機株

式会社の商標です。

Windows､Windows NT､EXCEL は、米国 Microsoft 社の登録商標です。

Ethernet は、Xerox Corporation の登録商標です。

SYSMAC はオムロン株式会社の登録商標です。

FA-M3(R)は横河電機株式会社の登録商標です。

TOYOPUC は豊田工機株式会社の登録商標です。

その他すべての製品名及び商標は、それぞれの所有者に属します。

ご注意

本ソフトウェアの仕様・マニュアルは、予告無く変更する事があります。

本ソフトウェアの著作権は、竹菱電機株式会社にあります。

許可無く本マニュアルの一部あるいは全てを複製する事は禁じられています。

本ソフトウェアは、ご使用のコンピュータ1台につき1セットの購入が必要です。

本ソフトウェアとマニュアルを運用した結果の影響について、竹菱電機はいっさいの責任を負いかねます

ので、ご了承下さい。

本マニュアルの記載内容はプログラムバージョン 2.00以降で有効です。

■目次

1

概要... 1-1

2

仕様... 2-1

3

必要システム ... 3-1

4

インストール方法 ... 4-1

4.1

インストール手順 ... 4-1

4.2

インストールファイル ... 4-5

4.3

アンインストール手順 ... 4-6

5

チュートリアル... 5-1

5.1

RemoteLOGGER 導入前の設定 ... 5-1

5.2

RemoteLOGGER 設定 ... 5-2

5.2.1

基本設定... 5-2

5.2.2

通信設定... 5-3

5.3

10 秒間隔のロギング ... 5-4

5.4

ロット毎にロギングファイルを作成 ... 5-6

5.5

日報／月報／年報を作成 ... 5-9

5.6

トリガ信号によるロギング... 5-11

5.7

ロギングアイテム設定例 ... 5-13

5.8

警報監視... 5-15

6

操作方法 ... 6-1

6.1

アプリケーション起動 ... 6-1

6.2

アプリケーション終了 ... 6-2

6.3

ウィンドウ構成 ... 6-3

6.4

メニュー... 6-4

6.5

ツールバー ... 6-6

6.6

ステータスバー ... 6-6

6.7

ファイル操作... 6-7

6.7.1

設定ファイル構成 ... 6-7

6.7.2

設定ファイル操作 ... 6-8

6.8

表示ウィンドウ ... 6-9

6.8.1

グループビュー... 6-9

6.8.2

ログビュー ... 6-11

6.8.3

モニタ ... 6-12

6.8.4

ブラウズ... 6-15

6.8.5

グラフ ... 6-17

6.8.6

カレンダー ... 6-21

6.8.7

アラームサマリ... 6-23

6.8.8

アラーム履歴 ... 6-24

6.8.9

バージョン情報... 6-26

6.9

操作 ... 6-27

6.9.1

システム開始 ... 6-27

6.9.2

システム停止 ... 6-28

6.9.3

ログイン... 6-29

6.9.4

ログアウト ... 6-29

6.9.5

Excel 起動 ... 6-29

6.9.6

Excel ファイル指定... 6-29

6.10

設定 ... 6-30

6.10.1

基本設定 ... 6-30

6.10.2

通信設定 ... 6-32

6.10.3

グループ設定... 6-34

6.10.4

アイテム設定... 6-47

6.10.5

文字列テーブル設定... 6-50

6.10.6

イベントメッセージ設定... 6-51

6.10.7

ユーザーレベル設定... 6-53

7

ファイルフォーマット... 7-1

7.1

ファイル構成... 7-1

7.2

ファイル名称... 7-2

7.3

ロギングファイルフォーマット... 7-3

7.4

アラームロギングファイルフォーマット ... 7-4

7.5

アラームコメントファイルフォーマット ... 7-4

7.6

エラーロギングファイルフォーマット... 7-4

8

付録... 8-1

8.1

エラーメッセージ ... 8-1

8.1.1

ロギング関連エラー ... 8-1

8.1.2

モニタ関連エラー ... 8-2

1 概要

RemoteLOGGER は、装置のデータ収集や異常監視を行うためのソフトウェアです。 ロギング機能、アラーム機能、モニタ機能、グラフ機能などをサポートしています。 ロギングシステム、警報監視システムなどの幅広い分野でご使用いただけます。 また、通信方式に OPC を使用しておりますので、各社ハードウェアに依存しない柔軟性の高いシステムが構築可 能です。

■ 特徴

▼ ロギング機能 データ収集方法は、サンプリング（一定周期毎）、イベントをサポートしています。 周期は最小 1 秒から 1 時間（正時記録）まで設定可能です。 また、アナログ値を適正なスケールに変換する工学値変換機能。パルス値に乗率をかけて変換する乗率演算機能。 BCD 値を BIN 変換する BCD 変換機能。数値を文字テーブルの文字列に変換する文字列ロギング機能。仮数部、指 数部を収集する対数ロギング機能。パルス値を常に積算し続け、前回収集値との差分を収集する差分ロギング機能 をサポートしています。 1 グループ最大 250 点。各方式最大 16,000 点（250×64）のロギングが可能です。 ▼ アラーム機能 装置の異常を監視することができます。 条件は、ビットの ON/OFF、デバイスの数値条件（D0>1000）、2 条件の組み合わせ（AND/OR）をサポートして いますので、既存の警報監視システムからのリプレースが容易に行えます。 1 グループ最大 128 点。最大 8,192 点（128×64）のアラーム監視が可能です。 ▼ モニタ機能 サンプリングロギング中のデータのモニタリングを行います。 モニタ表示、リアルタイムトレンドをサポートしています。最大 64 アイテム登録可能です。 リ ア ル タ イ ム ト レ ン ド は 最 小 1 時 間 。 最 大 60 時 間 の デ ー タ 表 示 が 可 能 で す 。 ま た 任 意 の エ リ ア の 拡 大 表 示 や ア イ テ ム 毎 の 表 示 切 り 替 え が 可 能 で す 。 ▼ ブラウズ機能 収集したロギングファイルを表形式で表示します。 表示したデータの印字やデータ編集が可能です。 ▼ グラフ機能 収集したロギングファイルをグラフ形式で表示します。 グラフは折れ線グラフ（サンプリング、イベント）と棒グラフ（正時記録）をサポートしています。 グラフ本数は最大 64 アイテム登録可能です。 任意のエリアの拡大表示やアイテム毎の表示切り替えが可能です。 ▼ 自動バックアップ あらかじめバックアップ先のドライブを設定しておくことにより、毎日設定時刻に、収集データを自動的にバック アップします。 グループ毎にバックアップ有無を設定できるため、必要なデータのみのバックアップも可能です。 ▼ OPC サーバの使用（OPCDA2.0 対応） 通信方式に OPC を使用しておりますので、OPC サーバを使用することで、シーケンサ等のさまざまな FA 機器と 接続できます。 各社ハードウェアに依存しない柔軟性の高いシステムが構築可能です。

2 仕様

RemoteLOGGER の仕様について説明します。 項 目 内 容 グ ル ー プ ロ ギ ン グ （ サ ン プ リ ン グ ,イ ベ ン ト ） ,ア ラ ー ム ,コ ン ト ロ ー ル 各 項 目 最 大 64 グ ル ー プ 登 録 可 能 グ ル ー プ ト ー タ ル 最 大 256 グ ル ー プ 登 録 可 能 OPC サ ー バ OPCDA2.0 対 応 OPC グ ル ー プ は 最 大 64 グ ル ー プ 登 録 可 能 通 信 周 期 は 100ms-60,000ms ロ ギ ン グ 機 能 ロ ギ ン グ 方 法 は サ ン プ リ ン グ 、 イ ベ ン ト 保 存 先 ロ ギ ン グ フ ァ イ ル 保 存 先 は 任 意 の 1 フ ォ ル ダ ,グ ル ー プ 毎 に 指 定 可 能 年 月 フ ォ ル ダ 追 加 可 能 ネ ッ ト ワ ー ク 対 応 (UNC パ ス ) ア イ テ ム ロ ギ ン グ す る OPC ア イ テ ム 1 グ ル ー プ あ た り 最 大 250 点 （ 最 大 250×64=16,000） 登 録 可 能 BCD 変 換 ,文 字 列 変 換 ,差 分 ロ グ ,対 数 ロ グ ,工 学 値 変 換 ,乗 率 演 算 が 設 定 可 能 サ ン プ リ ン グ 一 定 周 期 毎 に ロ ギ ン グ を 行 う 機 能 周 期 は 1 秒 -65535 秒 ＋ 正 時 記 録 正 時 記 録 を 設 定 し た 場 合 は 、 日 報 ／ 月 報 ／ 年 報 の 集 計 可 能 そ の 他 以 下 の 様 な ロ ギ ン グ に 対 応 ・ ト リ ガ デ バ イ ス ON 中 の ロ ギ ン グ ・ ハ ン ド シ ェ イ ク を 使 用 し た ロ ギ ン グ ・ 書 き 込 み キ ャ ッ シ ュ を 使 用 し た ロ ギ ン グ イ ベ ン ト ト リ ガ 信 号 ON の タ イ ミ ン グ で ロ ギ ン グ を 行 う 機 能 フ ァ イ ル 生 成 ロ ギ ン グ フ ァ イ ル を 以 下 条 件 で 切 り 替 え る 機 能 日 付 、 時 刻 、 周 期 、 ロ ギ ン グ 回 数 、 フ ァ イ ル サ イ ズ 、 ト リ ガ デ バ イ ス か ら 選 択 モ ニ タ 機 能 サ ン プ リ ン グ 中 の ア イ テ ム を モ ニ タ ,リ ア ル タ イ ム ト レ ン ド 表 示 す る 機 能 最 大 64 ア イ テ ム 登 録 可 能 ト レ ン ド グ ラ フ は 最 小 1 時 間 。 最 大 60 時 間 の デ ー タ 表 示 拡 大 表 示 ,ア イ テ ム 毎 の 表 示 切 り 替 え 可 能 ブ ラ ウ ズ 機 能 ロ ギ ン グ フ ァ イ ル を 表 形 式 で 表 示 す る 機 能 表 示 し た デ ー タ を 編 集 可 能 表 示 し た ロ ギ ン グ フ ァ イ ル の 印 刷 が 可 能 グ ラ フ 機 能 ロ ギ ン グ フ ァ イ ル を グ ラ フ 形 式 で 表 示 す る 機 能 折 れ 線 グ ラ フ 、 棒 グ ラ フ 表 示 最 大 64 ア イ テ ム の グ ラ フ 表 示 拡 大 表 示 ,ア イ テ ム 毎 の 表 示 切 り 替 え 可 能

ア ラ ー ム 機 能 ア ラ ー ム 監 視 を 行 う 機 能 イ ベ ン ト メ ッ セ ー ジ ア ラ ー ム 発 生 の 条 件 と な る イ ベ ン ト と ア ラ ー ム メ ッ セ ー ジ を 設 定 1 グ ル ー プ あ た り 最 大 128 点 （ 最 大 128×64=8192） 登 録 可 能 条 件 は ビ ッ ト の ON/OFF,ワ ー ド の >, >=, <, <=, ==, <> 2 条 件 を 組 み 合 わ せ た AND, OR の 設 定 が 可 能 ア ラ ー ム サ マ リ 現 在 発 生 し て い る ア ラ ー ム を 表 示 す る 機 能 ア ラ ー ム 履 歴 過 去 に 発 生 し た ア ラ ー ム を 表 示 す る 機 能 期 間 、 グ ル ー プ を 指 定 し た 履 歴 表 示 発 生 順 ／ 復 旧 順 、 昇 順 ／ 降 順 で ソ ー ト 可 能 ア ラ ー ム ロ ギ ン グ フ ァ イ ル へ の コ メ ン ト 入 力 が 可 能 表 示 し た ア ラ ー ム 履 歴 の 印 刷 が 可 能 コ ン ト ロ ー ル 機 能 時 計 書 込 ,ハ ー ト ビ ー ト ,バ ッ チ フ ァ イ ル 実 行 時 計 書 込 設 定 時 刻 、 周 期 毎 に 時 計 デ ー タ の 書 き 込 み を 行 う 機 能 時 計 書 込 方 式 は 、 時 計 デ ー タ を デ バ イ ス に 転 送 す る 方 式 と 三 菱 シ ー ケ ン サ 内 部 の 時 計 デ ー タ を 直 接 変 更 す る 方 式 ハ ー ト ビ ー ト 一 定 周 期 毎 に ビ ッ ト の ON/OFF を 行 う 機 能 バ ッ チ フ ァ イ ル 実 行 指 定 時 刻 に EXE フ ァ イ ル を 実 行 す る 機 能 ロ グ イ ン 機 能 ロ グ イ ン レ ベ ル 毎 に ア ク セ ス 制 限 を 行 う 機 能

ロ グ イ ン レ ベ ル は None, Operator, Engineer, Administrator パ ス ワ ー ド 設 定 ユ ー ザ ー 毎 に パ ス ワ ー ド を 設 定

ユ ー ザ ー レ ベ ル 設 定 ユ ー ザ ー 毎 に 各 種 設 定 ／ 操 作 の 実 行 権 限 を 設 定 バ ッ ク ア ッ プ 指 定 時 刻 に フ ァ イ ル の バ ッ ク ア ッ プ を 行 う 機 能

3 必要システム

RemoteLOGGER をご使用いただくには、次のハードウェアとソフトウェアが必要です。 ■ コンピュータ本体 Windows が動作するパソコン。Pentium400MHz 以上を推奨。 （Intel 以外の CPU には未対応） ■ メモリ 128MB 以上推奨 ■ ハードディスク 100MB 以上（1GB 以上推奨）

■ 基本ソフトウェア WindowsXP Home Edition/Professional Edition Windows2000（SP2 以降）

Internet Explorer 5.0 以降

OPC Server(竹菱電機製のものを推奨) 竹菱電機製 OPC Server(バージョン 2.42 以上)

4 インストール方法

4.1 インストール手順

RemoteLOGGER

を セ ッ ト ア ッ プ す る に は 、 以 下 の 操 作 を 行 い ま す 。

Windows2000の 場 合 は 、Administratorま た は Administratorsグ ル ー プ の ユ ー ザ ー で 、WindowsXPの 場 合 は 、 コ ン ピ ュ ー タ 管 理 者 権 限 ユ ー ザ ー で SETUPを 実 行 し て く だ さ い 。

1) RemoteLOGGERの CD-ROMを ド ラ イ ブ に 挿 入 す る と 、自 動 的 に セ ッ ト ア ッ プ ウ ィ ザ ー ド が 開 始 さ れ ま す 。

2) 次 へ (N)を 選 択 し て 下 さ い 。

4) ソ フ ト ウ ェ ア 使 用 許 諾 権 契 約 書 を よ く お 読 み の 上 、 同 意 し て い た だ け る 場 合 は 、 「 使 用 許 諾 契 約 の 条 項 に 同 意 し ま す 」 を チ ェ ッ ク し 、 次 へ (N)を 選 択 し て 下 さ い 。

5) ユ ー ザ ー 情 報 を 設 定 し て 下 さ い 。

名 前 、 会 社 名 は Windows イ ン ス ト ー ル 時 に 設 定 し た 値 が 表 示 さ れ て い ま す 。 シ リ ア ル 番 号 は 、 CD-ROMに 記 載 さ れ て い る 番 号 を 設 定 し て 下 さ い 。

「 C:¥Program Files ¥TAKEBISHI¥RemoteLOGGER」が 設 定 さ れ て い ま す 。変 更 す る 場 合 は 、変 更 (C) ボ タ ン を 押 下 し て フ ォ ル ダ を 選 択 し て 下 さ い 。

4.2 インストールファイル

RemoteLOGGERの イ ン ス ト ー ラ は 、 次 の フ ォ ル ダ に プ ロ グ ラ ム フ ァ イ ル を セ ッ ト ア ッ プ し ま す 。

フ ァ イ ル 名 及 び 格 納 先 フ ァ イ ル の 種 類

<Install Dir>¥REMOTELOGGGER.EXE RemoteLOGGGER プ ロ グ ラ ム

<Install Dir>¥REMOTELOGGGER.PDF RemoteLOGGGER ユ ー ザ ー ズ マ ニ ュ ア ル <Install Dir>¥ReleaseNote.txt リ リ ー ス ノ ー ト <Install Dir>¥REGSVR32.EXE レ ジ ス ト リ 登 録 プ ロ グ ラ ム <System Dir>¥ATL.DLL <System Dir>¥MFC42.DLL <System Dir>¥MFC43LOC.DLL <System Dir>¥MSVCRT.DLL <System Dir>¥COMCAT.DLL <System Dir>¥ASYCFILT.DLL <System Dir>¥OLEAUT32.DLL <System Dir>¥OLEPRO32.DLL <System Dir>¥STDOLE2.TLB <System Dir>¥VSFLEX7U.OCX <System Dir>¥Cfx4Jpn.dll <System Dir>¥Cfx4032.dll <System Dir>¥Cfx4032.ocx <System Dir>¥SfxBar.dll

4.3 アンインストール手順

1) RemoteLOGGERを 削 除 す る 場 合 は 、 コ ン ト ロ ー ル パ ネ ル の ア プ リ ケ ー シ ョ ン の 追 加 と 削 除 か ら RemoteLOGGERを 選 択 し 、 削 除 を 選 択 し て 下 さ い 。

2) は い (Y)を 選 択 し ま す 。

5 チュートリアル

RemoteLOGGER を導入するまでを、簡単な例を示しながら説明していきます。

5.1 RemoteLOGGER 導入前の設定

RemoteLOGGER の 設 定 を 行 う 前 に 、 以 下 の 設 定 を 行 う 必 要 が あ り ま す 。 （ １ ） イ ン ス ト ー ル デ ー タ 収 集 ／ 監 視 用 パ ソ コ ン に RemoteLOGGER を イ ン ス ト ー ル し ま す 。 (4.1 イ ン ス ト ー ル 手 順 参 照 ) （ ２ ） OPC サ ー バ の 設 定 OPC サ ー バ の 通 信 設 定 を 行 い ま す 。 設 定 フ ァ イ ル （ 拡 張 子 tdb） が 既 に 存 在 す る 場 合 は 、 そ の フ ァ イ ル を イ ン ポ ー ト し ま す 。 実 際 に 通 信 が 正 常 に 行 わ れ る こ と を 確 認 し て く だ さ い 。 詳 細 は 各 マ ニ ュ ア ル を 参 照 し て く だ さ い 。

5.2 RemoteLOGGER 設定

ま ず RemoteLOGGER で 最 低 限 設 定 す べ き 共 通 の 設 定 内 容 に つ い て 説 明 し ま す 。

5.2.1 基本設定

本 ア プ リ ケ ー シ ョ ン の 基 本 的 な 設 定 を 行 い ま す 。 メ ニ ュ ー の 「 設 定 」 − 「 基 本 設 定 」 を 選 択 す る こ と で 表 示 し ま す 。 詳 細 に つ い て は （ 6.10.1 基 本 設 定 ） を 参 照 し て く だ さ い 。 １ ）ロ ギ ン グ ／ ア ラ ー ム の「 ロ ギ ン グ フ ァ イ ル 保 存 先 」を 設 定 し ま す 。グ ル ー プ 毎 に 保 存 先 を 変 更 す る 場 合 は 、「 グ ル ー プ 毎 に 指 定 」を チ ェ ッ ク し ま す 。本 設 定 で 指 定 し た フ ォ ル ダ の 下 に 、年 月 フ ォ ル ダ を 更 に 作 成 し 、 そ の 下 に ロ ギ ン グ フ ァ イ ル を 保 存 し た い 場 合 は 、 「 年 月 フ ォ ル ダ 」 を チ ェ ッ ク し ま す 。 ２ ） 「 ロ ギ ン グ フ ァ イ ル 保 存 期 間 」 を 設 定 し ま す 。 0 を 入 力 す る と ロ ギ ン グ フ ァ イ ル は 削 除 さ れ ま せ ん 。 ３ ）ロ ギ ン グ フ ァ イ ル を バ ッ ク ア ッ プ す る 場 合 は 、「 バ ッ ク ア ッ プ す る 」を 選 択 し 、「 バ ッ ク ア ッ プ 保 存 先 を 設 定 し ま す 。特 定 の グ ル ー プ の み バ ッ ク ア ッ プ す る 場 合 は 、「 グ ル ー プ 毎 に 指 定 」を チ ェ ッ ク し ま す 。 バ ッ ク ア ッ プ す る 場 合 は 「 実 行 時 刻 」 を 設 定 し ま す 。 ４ ）「 モ ニ タ 更 新 周 期 」を 設 定 し ま す 。ト レ ン ド グ ラ フ の 表 示 期 間 は 、1 秒 の 場 合 最 大 1 時 間 。10 秒 の 場 合 は 最 大 10 時 間 と な り ま す 。 ５ ） OK ボ タ ン を 押 下 し ま す 。 ■ ア プ リ ケ ー シ ョ ン 起 動 時 の 状 態 ・ ロ ギ ン グ を 自 動 的 に 実 行 す る 場 合 は 、「 自 動 実 行 」を チ ェ ッ ク し 、「 自 動 実 行 設 定 フ ァ イ ル 」を 設 定 し ま す 。 （ 設 定 フ ァ イ ル 保 存 後 に 登 録 し ま す 。 ）

5.2.2 通信設定

本 ア プ リ ケ ー シ ョ ン の 通 信 設 定 を 行 い ま す 。 メ ニ ュ ー の 「 設 定 」 − 「 通 信 設 定 」 を 選 択 す る こ と で 表 示 し ま す 。 詳 細 に つ い て は （ 6.10.2 通 信 設 定 ） を 参 照 し て く だ さ い 。 １ ） 通 信 ド ラ イ バ 選 択 画 面 で 「 新 規 」 ボ タ ン を 押 下 し ま す 。 通 信 ド ラ イ バ 設 定 画 面 を 表 示 し ま す 。 ２ ）「 名 称 」に は 任 意 の 名 称 を 入 力 し ま す 。「 サ ー バ 名 」に は ア ク セ ス 先 の OPC サ ー バ の プ ロ グ ラ ム ID を 設 定 し ま す 。 竹 菱 電 機 製 OPC サ ー バ の 場 合 は 、 以 下 の よ う に 設 定 し ま す 。

MELSEC OPC Server ・ ・ ・Takebishi.Melsec SYSMAC OPC Server ・ ・ ・Takebishi.Sysmac FAM-3 OPC Server ・ ・ ・Takebishi.FAM3

３ ）「 デ バ イ ス 名 」に は OPC グ ル ー プ 名 を 入 力 し ま す 。竹 菱 電 機 製 OPC サ ー バ の 場 合 は 、必 ず グ ル ー プ 名 の 後 ろ に 「．」 を つ け る 必 要 が あ り ま す 。

デバイス名のうしろに「．」を付加

デバイス名

5.3 10 秒間隔のロギング

10 秒 間 隔 で ロ ギ ン グ を 行 う た め の 設 定 方 法 に つ い て 説 明 し ま す 。 １ ） RemoteLOGGER を 起 動 し ま す 。 ２ ） 基 本 設 定 を 行 い ま す 。 （ 5.2.1 基 本 設 定 参 照 ） ３ ） 通 信 設 定 を 行 い ま す 。 （ 5.2.2 通 信 設 定 参 照 ） ４ ） グ ル ー プ ビ ュ ー で サ ン プ リ ン グ を 選 択 し 、 右 ク リ ッ ク − 追 加 を 選 択 し ま す 。 ５ ） 共 通 設 定 を 行 い ま す 。 任 意 の 「 グ ル ー プ 名 」 を 入 力 し 、 通 信 ド ラ イ バ 設 定 で 追 加 し た 「 通 信 ド ラ イ バ 」 を 選 択 し ま す 。任 意 の「 ベ ー ス フ ァ イ ル 名 」（ フ ァ イ ル 名 の 先 頭 に 付 加 さ れ る 名 称 ）を 入 力 し ま す 。グ ル ー プ 毎 に ロ ギ ン グ 保 存 先 を 変 更 す る 場 合 は 、 「 ロ ギ ン グ フ ァ イ ル 保 存 先 」 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.1 共 通 設 定 ） を 参 照 し て く だ さ い 。 ６ ） サ ン プ リ ン グ 設 定 タ ブ を 選 択 し ま す 。 ７ ） 「 周 期 」 を 10 秒 に 設 定 し 、 「 相 対 ロ グ 」 を チ ェ ッ ク し ま す 。 （ 相 対 ロ グ を チ ェ ッ ク す る と 、ロ ギ ン グ 開 始 時 刻 に 関 わ ら ず 、ロ ギ ン グ は 0:00:00、0:00:10、0:00:20・・ の 時 間 に 行 わ れ ま す 。 ） 詳 細 に つ い て は （ 6.10.3.2 サ ン プ リ ン グ 設 定 ） を 参 照 し て く だ さ い 。

９ ） グ ル ー プ ビ ュ ー で 追 加 し た グ ル ー プ を 選 択 し 、 右 ク リ ッ ク − ア イ テ ム 設 定 を 選 択 し ま す 。 １ ０ ） ロ ギ ン グ を 行 う ア イ テ ム を 設 定 し ま す 。 詳 細 に つ い て は （ 5.7 ロ ギ ン グ ア イ テ ム 設 定 例 ） を 参 照 し て く だ さ い 。 １ １ ） OK ボ タ ン を 押 下 し ま す 。 １ ２ ） 設 定 フ ァ イ ル を 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 １ ３ ） フ ァ イ ル が 未 設 定 の 場 合 は 名 前 を 付 け て 保 存 し ま す 。 １ ４ ） ロ ギ ン グ を 開 始 し ま す 。 ボ タ ン を 押 下 し ロ ギ ン グ を 開 始 し ま す 。 １ ５ ）ロ ギ ン グ が 正 常 に 開 始 す れ ば 、グ ル ー プ ビ ュ ー の ア イ コ ン 表 示 が か ら に 変 化 し 、ロ グ ビ ュ ー に は ロ グ メ ッ セ ー ジ が 表 示 さ れ ま す 。 １ ６ ） ロ ギ ン グ デ ー タ の 確 認 は ブ ラ ウ ズ 及 び グ ラ フ を 使 用 し て 行 い ま す 。 詳 細 に つ い て は （ 6.8.4 ブ ラ ウ ズ 、 6.8.5 グ ラ フ 、 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

5.4 ロット毎にロギングファイルを作成

任 意 の 間 隔 で ロ ギ ン グ し ロ ッ ト 毎 に ロ ギ ン グ フ ァ イ ル を 作 成 す る た め の 設 定 方 法 に つ い て 説 明 し ま す 。 １ ） RemoteLOGGER を 起 動 し ま す 。 ２ ） 基 本 設 定 を 行 い ま す 。 （ 5.2.1 基 本 設 定 参 照 ） ３ ） 通 信 設 定 を 行 い ま す 。 （ 5.2.2 通 信 設 定 参 照 ） ４ ） グ ル ー プ ビ ュ ー で サ ン プ リ ン グ を 選 択 し 、 右 ク リ ッ ク − 追 加 を 選 択 し ま す 。 ５ ） 共 通 設 定 を 行 い ま す 。 任 意 の 「 グ ル ー プ 名 」 を 入 力 し 、 通 信 ド ラ イ バ 設 定 で 追 加 し た 「 通 信 ド ラ イ バ 」 を 選 択 し ま す 。任 意 の「 ベ ー ス フ ァ イ ル 名 」（ フ ァ イ ル 名 の 先 頭 に 付 加 さ れ る 名 称 ）を 入 力 し ま す 。グ ル ー プ 毎 に ロ ギ ン グ 保 存 先 を 変 更 す る 場 合 は 、 「 ロ ギ ン グ フ ァ イ ル 保 存 先 」 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.1 共 通 設 定 ） を 参 照 し て く だ さ い 。 ６ ） サ ン プ リ ン グ 設 定 タ ブ を 選 択 し ま す 。 ７ ） ロ ッ ト 実 行 中 の 条 件 ビ ッ ト を 「 ト リ ガ デ バ イ ス 」 の 欄 に 設 定 し ま す 。 （ そ の 場 合 の 基 準 時 刻 は 、 ト リ ガ ON 時 刻 と な り ま す 。 ） 詳 細 に つ い て は （ 6.10.3.2 サ ン プ リ ン グ 設 定 ） を 参 照 し て く だ さ い 。

９ ） も う 一 度 グ ル ー プ 設 定 を 開 き 、 詳 細 設 定 を 選 択 し ま す 。 詳 細 に つ い て は （ 6.10.3.6 詳 細 設 定 ） を 参 照 し て く だ さ い 。 １ ０ ） フ ァ イ ル 名 ル ー ル を 選 択 し ま す 。 以 下 を 参 照 し て 、 フ ァ イ ル 名 規 則 を 選 択 し て く だ さ い 。 フ ァ イ ル 生 成 タ イ ミ ン グ の 「 ト リ ガ デ バ イ ス (ON->OFF)」 を チ ェ ッ ク し ま す 。 ■ ベ ー ス 名 ＋ 日 付 の 場 合 ベ ー ス フ ァ イ ル 名 ＋ 日 付 (YYYYMMDD)-シ リ ア ル 番 号 (001-999).CSV ■ ベ ー ス 名 ＋ 日 付 ＋ 「 時 刻 を 付 加 」 の 場 合 ベ ー ス フ ァ イ ル 名 ＋ 日 付 (YYYYMMDD) -時 刻 (HHMMSS).CSV ■ ベ ー ス 名 ＋ シ リ ア ル 番 号 の 場 合 ベ ー ス フ ァ イ ル 名 ＋ シ リ ア ル 番 号 (4 桁 ).CSV 日 付 YYYY:4 桁 年 、 MM:2 桁 月 、 DD:2 桁 日 時 刻 HH:2 桁 時 、 MM:2 桁 分 、 SS:2 桁 秒 １ １ ）デ ィ ス ク ア ク セ ス の 頻 度 を 軽 減 す る た め の 書 き 込 み キ ャ ッ シ ュ を 設 定 す る 場 合 は 、「 書 き 込 み キ ャ ッ シ ュ 」 を チ ェ ッ ク し 、 キ ャ ッ シ ュ サ イ ズ を 設 定 し ま す 。 １ ２ ） OK ボ タ ン を 押 下 し ま す 。

１ ３ ） グ ル ー プ ビ ュ ー で 追 加 し た グ ル ー プ を 選 択 し 、 右 ク リ ッ ク − ア イ テ ム 設 定 を 選 択 し ま す 。 １ ４ ） ロ ギ ン グ を 行 う ア イ テ ム を 設 定 し ま す 。 詳 細 に つ い て は （ 5.7 ロ ギ ン グ ア イ テ ム 設 定 例 ） を 参 照 し て く だ さ い 。 １ ５ ） OK ボ タ ン を 押 下 し ま す 。 １ ６ ） 設 定 フ ァ イ ル を 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 １ ７ ） フ ァ イ ル が 未 設 定 の 場 合 は 名 前 を 付 け て 保 存 し ま す 。 １ ８ ） ロ ギ ン グ を 開 始 し ま す 。 ボ タ ン を 押 下 し ロ ギ ン グ を 開 始 し ま す 。 １ ９ ）ロ ギ ン グ が 正 常 に 開 始 す れ ば 、グ ル ー プ ビ ュ ー の ア イ コ ン 表 示 が か ら に 変 化 し 、ロ グ ビ ュ ー に は ロ グ メ ッ セ ー ジ が 表 示 さ れ ま す 。 ２ ０ ） ロ ギ ン グ デ ー タ の 確 認 は ブ ラ ウ ズ 及 び グ ラ フ を 使 用 し て 行 い ま す 。 詳 細 に つ い て は （ 6.8.4 ブ ラ ウ ズ 、 6.8.5 グ ラ フ 、 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

5.5 日報／月報／年報を作成

毎 正 時 に ロ ギ ン グ を 行 い 、 日 報 ／ 月 報 ／ 年 報 を 作 成 す る 方 法 に つ い て 説 明 し ま す 。 １ ） RemoteLOGGER を 起 動 し ま す 。 ２ ） 基 本 設 定 を 行 い ま す 。 （ 5.2.1 基 本 設 定 参 照 ） ３ ） 通 信 設 定 を 行 い ま す 。 （ 5.2.2 通 信 設 定 参 照 ） ４ ） グ ル ー プ ビ ュ ー で サ ン プ リ ン グ を 選 択 し 、 右 ク リ ッ ク − 追 加 を 選 択 し ま す 。 ５ ） 共 通 設 定 を 行 い ま す 。 任 意 の 「 グ ル ー プ 名」を 入 力 し 、 通 信 ド ラ イ バ 設 定 で 追 加 し た 「 通 信 ド ラ イ バ 」 を 選 択 し ま す 。任 意 の「 ベ ー ス フ ァ イ ル 名 」（ フ ァ イ ル 名 の 先 頭 に 付 加 さ れ る 名 称 ）を 入 力 し ま す 。グ ル ー プ 毎 に ロ ギ ン グ 保 存 先 を 変 更 す る 場 合 は 、 「 ロ ギ ン グ フ ァ イ ル 保 存 先 」 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.1 共 通 設 定 ） を 参 照 し て く だ さ い 。 ６ ） サ ン プ リ ン グ 設 定 タ ブ を 選 択 し ま す 。 ７ ）正 時 記 録 を チ ェ ッ ク し 、集 計 す る デ ー タ を 日 報 ／ 月 報 ／ 年 報 か ら 選 択 し ま す 。年 報 を 作 成 す る 場 合 は 基 準 月 を 指 定 し ま す 。 （ 1-12 月 ま で の 年 報 の 場 合 は 1、 4 月 -3 月 ま で の 年 度 報 の 場 合 は 4 と 入 力 し ま す 。 ） 正 時 記 録 時 に 、 PLC と ハ ン ド シ ェ イ ク を 行 う 場 合 は 、 要 求 デ バ イ ス (PC が ON)と 応 答 デ バ イ ス (PLC が ON)を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.2 サ ン プ リ ン グ 設 定 ） を 参 照 し て く だ さ い 。 ８ ） OK ボ タ ン を 押 下 し ま す 。

９ ） グ ル ー プ ビ ュ ー で 追 加 し た グ ル ー プ を 選 択 し 、 右 ク リ ッ ク − ア イ テ ム 設 定 を 選 択 し ま す 。 １ ０ ） ロ ギ ン グ を 行 う ア イ テ ム を 設 定 し ま す 。 詳 細 に つ い て は （ 5.7 ロ ギ ン グ ア イ テ ム 設 定 例 ） を 参 照 し て く だ さ い 。 １ １ ） OK ボ タ ン を 押 下 し ま す 。 １ ２ ） 設 定 フ ァ イ ル を 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 １ ３ ） フ ァ イ ル が 未 設 定 の 場 合 は 名 前 を 付 け て 保 存 し ま す 。 １ ４ ） ロ ギ ン グ を 開 始 し ま す 。 ボ タ ン を 押 下 し ロ ギ ン グ を 開 始 し ま す 。 １ ５ ）ロ ギ ン グ が 正 常 に 開 始 す れ ば 、グ ル ー プ ビ ュ ー の ア イ コ ン 表 示 が か ら に 変 化 し 、ロ グ ビ ュ ー に は ロ グ メ ッ セ ー ジ が 表 示 さ れ ま す 。 １ ６ ） ロ ギ ン グ デ ー タ の 確 認 は ブ ラ ウ ズ 及 び グ ラ フ を 使 用 し て 行 い ま す 。 詳 細 に つ い て は （ 6.8.4 ブ ラ ウ ズ 、 6.8.5 グ ラ フ 、 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

5.6 トリガ信号によるロギング

PLC か ら の ト リ ガ 信 号 が ON す る 毎 に ロ ギ ン グ を 行 う た め の 設 定 方 法 に つ い て 説 明 し ま す 。 １ ） RemoteLOGGER を 起 動 し ま す 。 ２ ） 基 本 設 定 を 行 い ま す 。 （ 5.2.1 基 本 設 定 参 照 ） ３ ） 通 信 設 定 を 行 い ま す 。 （ 5.2.2 通 信 設 定 参 照 ） ４ ） グ ル ー プ ビ ュ ー で イ ベ ン ト を 選 択 し 、 右 ク リ ッ ク − 追 加 を 選 択 し ま す 。 ５ ） 共 通 設 定 を 行 い ま す 。 任 意 の 「 グ ル ー プ 名 」 を 入 力 し 、 通 信 ド ラ イ バ 設 定 で 追 加 し た 「 通 信 ド ラ イ バ 」 を 選 択 し ま す 。任 意 の「 ベ ー ス フ ァ イ ル 名 」（ フ ァ イ ル 名 の 先 頭 に 付 加 さ れ る 名 称 ）を 入 力 し ま す 。グ ル ー プ 毎 に ロ ギ ン グ 保 存 先 を 変 更 す る 場 合 は 、 「 ロ ギ ン グ フ ァ イ ル 保 存 先 」 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.1 共 通 設 定 ） を 参 照 し て く だ さ い 。 ６ ） イ ベ ン ト 設 定 タ ブ を 選 択 し ま す 。 ７ ）PLC か ら の ト リ ガ 信 号（ 要 求 デ バ イ ス ）を 設 定 し ま す 。そ れ に 対 す る PC か ら の 応 答 デ バ イ ス を 設 定 し ま す 。も し ロ ギ ン グ 完 了 後 、PC よ り ト リ ガ 信 号（ 要 求 デ バ イ ス ）を OFF す る 場 合 は 、応 答 デ バ イ ス に 同 一 の OPC ア イ テ ム を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.3 イ ベ ン ト 設 定 ） を 参 照 し て く だ さ い 。 ８ ） OK ボ タ ン を 押 下 し ま す 。

９ ） グ ル ー プ ビ ュ ー で 追 加 し た グ ル ー プ を 選 択 し 、 右 ク リ ッ ク − ア イ テ ム 設 定 を 選 択 し ま す 。 １ ０ ） ロ ギ ン グ を 行 う ア イ テ ム を 設 定 し ま す 。 詳 細 に つ い て は （ 5.7ロ ギ ン グ ア イ テ ム 設 定 例 ） を 参 照 し て く だ さ い 。 １ １ ） OK ボ タ ン を 押 下 し ま す 。 １ ２ ） 設 定 フ ァ イ ル を 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 １ ３ ） フ ァ イ ル が 未 設 定 の 場 合 は 名 前 を 付 け て 保 存 し ま す 。 １ ４ ） ロ ギ ン グ を 開 始 し ま す 。 ボ タ ン を 押 下 し ロ ギ ン グ を 開 始 し ま す 。 １ ５ ）ロ ギ ン グ が 正 常 に 開 始 す れ ば 、グ ル ー プ ビ ュ ー の ア イ コ ン 表 示 が か ら に 変 化 し 、ロ グ ビ ュ ー に は ロ グ メ ッ セ ー ジ が 表 示 さ れ ま す 。 １ ６ ） ロ ギ ン グ デ ー タ の 確 認 は ブ ラ ウ ズ 及 び グ ラ フ を 使 用 し て 行 い ま す 。 詳 細 に つ い て は （ 6.8.4 ブ ラ ウ ズ 、 6.8.5グ ラ フ 、 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

5.7 ロギングアイテム設定例

■ 工 学 値 変 換 設 定 例 例 ） D0 に は ア ナ ロ グ の 生 デ ー タ 0-4000。 実 際 の ス ケ ー ル 値 は 0-85 の 場 合 デ バ イ ス は D0。 工 学 値 変 換 を チ ェ ッ ク 。 MIN,MAX,工 学 値 MIN,MAX を 設 定 。 変 換 後 の 有 効 桁 数 を 設 定 し ま す 。 （ 四 捨 五 入 ） ■ 乗 率 演 算 設 定 例 例 ） D1242 に は 実 際 の 値 の 10 倍 の 値 が 格 納 さ れ て い る 場 合 。 格 納 さ れ る 値 は 0-600。 デ バ イ ス は D1242。 乗 率 演 算 を チ ェ ッ ク 。 乗 率 を 0.1。 有 効 桁 数 を 1 に 設 定 。 MIN,MAX に は 変 換 後 の と り う る 最 小 値 ,最 大 値 （ 0-60） を 設 定 し ま す 。 ■ BCD 変 換 設 定 例 例 ） W20 に は BCD 値 が 格 納 さ れ て い る 場 合 。 格 納 さ れ る 値 は 0-100。 デ バ イ ス は W20。 BCD 変 換 を チ ェ ッ ク 。 MIN,MAX に は と り う る 最 小 値 ,最 大 値 （ 0-100） を 設 定 し ま す 。 ■ 対 数 ロ グ 設 定 例 例 ） D2000-2001 を 対 数 値 が 格 納 さ れ て い る 場 合 。 指 数 部 の 範 囲 は -5∼ 0。

D2000

D2001

-3

12

仮 数 部 （ D2000） に は 12、 指 数 部 （ D2001） に は -3 が 格 納 さ れ て い る と 仮 定 。 デ バ イ ス は D2000:D。 乗 率 演 算 を チ ェ ッ ク 。 乗 率 を 0.1。 有 効 桁 数 を 1 に 設 定 。 MIN,MAX に は 指 数 部 の 上 下 限 を 設 定 し ま す 。 ロ ギ ン グ 結 果 ： 1.2E-3 注 意 ： 仮 数 部 の 変 換 後 の 値 は 、 ０ ＜ X＜ １ ０ を セ ッ ト し て く だ さ い 。 ■ 差 分 ロ グ 設 定 例 例 ） W0-1 に は 常 に 積 算 さ れ る 電 力 量 パ ル ス の 積 算 値 が 格 納 さ れ て い る 場 合 。 1 パ ル ス 0.1KWH。 実 際 に ロ ギ ン グ さ れ る 範 囲 は 0-600KWH デ バ イ ス は W0:D。 差 分 ロ グ を チ ェ ッ ク 。 乗 率 演 算 を チ ェ ッ ク 。 乗 率 を 0.1。 有 効 桁 数 を 1 に 設 定 。 MIN,MAX に は 積 算 パ ル ス の 上 下 限 。工 学 値 MIN,MAX に は 変 換 後 の と り う る 最 小 値 ,最 大 値（ 0-600）を 設 定 し ま す 。

■ 文 字 列 ロ グ 設 定 例 例 ） D10-D17 に ロ ッ ト 番 号 が 格 納 （ ASCII 形 式 で 16 文 字 ） デ バ イ ス は D10:S16 を 設 定 し ま す 。 ■ 文 字 列 テ ー ブ ル 設 定 例 例 ） D30 に 格 納 さ れ た 値 を 文 字 列 変 換 し て ロ ギ ン グ 文 字 列 テ ー ブ ル 設 定 NO50 に は 「 ロ ッ ト 開 始 し ま し た 。 」 と 設 定 。 文 字 列 テ ー ブ ル 設 定 NO51 に は 「 ロ ッ ト 終 了 し ま し た 。 」 と 設 定 。 デ バ イ ス は D30。 文 字 テ ー ブ ル に チ ェ ッ ク し ま す 。 ロ ギ ン グ 結 果 ： D30 に 50 が 格 納 さ れ て い る 場 合 「 ロ ッ ト 開 始 し ま し た 。 」 。 D30 に 51 が 格 納 さ れ て い る 場 合 「 ロ ッ ト 終 了 し ま し た 。 」 と ロ ギ ン グ し ま す 。

5.8 警報監視

装 置 や 設 備 の 警 報 を 監 視 す る た め の 設 定 方 法 に つ い て 説 明 し ま す 。 １ ） RemoteLOGGER を 起 動 し ま す 。 ２ ） 基 本 設 定 を 行 い ま す 。 （ 5.2.1 基 本 設 定 参 照 ） ３ ） 通 信 設 定 を 行 い ま す 。 （ 5.2.2 通 信 設 定 参 照 ） ４ ） グ ル ー プ ビ ュ ー で ア ラ ー ム を 選 択 し 、 右 ク リ ッ ク − 追 加 を 選 択 し ま す 。 ５ ） 共 通 設 定 を 行 い ま す 。 任 意 の 「 グ ル ー プ 名 」 を 入 力 し 、 通 信 ド ラ イ バ 設 定 で 追 加 し た 「 通 信 ド ラ イ バ 」 を 選 択 し ま す 。任 意 の「 ベ ー ス フ ァ イ ル 名 」（ フ ァ イ ル 名 の 先 頭 に 付 加 さ れ る 名 称 ）を 入 力 し ま す 。グ ル ー プ 毎 に ロ ギ ン グ 保 存 先 を 変 更 す る 場 合 は 、 「 ロ ギ ン グ フ ァ イ ル 保 存 先 」 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.3.1 共 通 設 定 ） を 参 照 し て く だ さ い 。 ６ ） OK ボ タ ン を 押 下 し ま す 。 ７ ） グ ル ー プ ビ ュ ー で 追 加 し た グ ル ー プ を 選 択 し 、 右 ク リ ッ ク − イ ベ ン ト メ ッ セ ー ジ 設 定 を 選 択 し ま す 。

８ ） 警 報 条 件 と な る イ ベ ン ト と 、 発 生 し た 場 合 の ア ラ ー ム メ ッ セ ー ジ を 設 定 し ま す 。 有 効 に す る 行 の 「 有 効 」 を チ ェ ッ ク し 、 条 件 を 式 1 に 設 定 し ま す 。 ビ ッ ト の 場 合 は ON/OFF、 ワ ー ド の 場 合 は 四 則 演 算 式 を 選 択 し 、 比 較 値 を 設 定 し ま す 。 論 理 式 を 設 定 す る 場 合 は AND/OR を 選 択 し 、 式 2 に 2 つ 目 の 条 件 を 設 定 し ま す 。 詳 細 に つ い て は （ 6.10.6 イ ベ ン ト メ ッ セ ー ジ 設 定 ） を 参 照 し て く だ さ い 。 例 え ば 、 ロ ッ ト 実 行 中 (B0 が ON)で 且 つ 電 流 が 10A 以 下 (D0<=10)の 場 合 は 以 下 に な り ま す 。 B0 ON AND D0 <= 10 電 流 異 常

式 1

式 2

９ ） OK ボ タ ン を 押 下 し ま す 。 １ ０ ） 設 定 フ ァ イ ル を 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 １ １ ） フ ァ イ ル が 未 設 定 の 場 合 は 名 前 を 付 け て 保 存 し ま す 。 １ ２ ） 警 報 監 視 を 開 始 し ま す 。 ボ タ ン を 押 下 し 、 シ ス テ ム を 開 始 し ま す 。 １ ３ ）正 常 に 開 始 す れ ば 、グ ル ー プ ビ ュ ー の ア イ コ ン 表 示 が か ら に 変 化 し 、ロ グ ビ ュ ー に は ロ グ メ ッ セ ー ジ が 表 示 さ れ ま す 。 １ ４ ） 警 報 を 確 認 し ま す 。 ボ タ ン を 押 下 し ま す 。 １ ５ ）上 部 に は 現 在 発 生 し て い る 警 報 を 表 示 し ま す 。履 歴 を 確 認 す る 場 合 は 、下 部 の ア ラ ー ム 履 歴 を 閲 覧 し ま す 。 対 象 の グ ル ー プ と 日 付 を 選 択 し て 表 示 ボ タ ン を 押 下 す れ ば 、 過 去 の 警 報 履 歴 を 閲 覧 で き ま す 。 詳 細 に つ い て は （ 6.8.7 ア ラ ー ム サ マ リ 、 6.8.8 ア ラ ー ム 履 歴 ） を 参 照 し て く だ さ い 。

6 操作方法

RemoteLOGGER の操作方法について説明します。

6.1 アプリケーション起動

RemoteLOGGER の ア プ リ ケ ー シ ョ ン 起 動 方 法 に つ い て 説 明 し ま す 。

RemoteLOGGER は 、 ス タ ー ト メ ニ ュ ー の 「 プ ロ グ ラ ム 」 − 「 RemoteLOGGER」 − 「 RemoteLOGGER」 で 起 動 し ま す 。 エ ク ス プ ロ ー ラ な ど か ら RemoteLOGGER.exe を 実 行 す る こ と で も 起 動 で き ま す 。 な お 、 プ ロ グ ラ ム の 多 重 起 動 は 出 来 ま せ ん 。 ■ ア プ リ ケ ー シ ョ ン 起 動 後 の 動 作 基 本 設 定 の「 自 動 実 行 」が チ ェ ッ ク さ れ て い る 場 合 は 、「 自 動 実 行 設 定 フ ァ イ ル 」を ロ ー ド し 、自 動 的 に デ ー タ 収 集 を 開 始 し ま す 。 チ ェ ッ ク さ れ て い な い 場 合 は 、 最 後 に 保 存 し た 設 定 フ ァ イ ル を ロ ー ド し ま す 。 「 起 動 時 ウ ィ ン ド ウ 」 で 設 定 さ れ た ウ ィ ン ド ウ 構 成 に よ っ て ウ ィ ン ド ウ が 表 示 さ れ ま す 。 「 最 小 化 時 タ ス ク ト レ イ に 収 納 」 が チ ェ ッ ク さ れ て い る 場 合 は 、 タ ス ク ト レ イ に 収 納 さ れ ま す 。 詳 細 に つ い て は （ 6.10.1 基 本 設 定 ） を 参 照 し て く だ さ い 。 現在表示している設定ファイル名 タイトルバー ツールバー グループビュー ステータスバー ログビュー

RemoteLOGGER

6.2 アプリケーション終了

RemoteLOGGER の ア プ リ ケ ー シ ョ ン 終 了 方 法 に つ い て 説 明 し ま す 。 フ ァ イ ル − ア プ リ ケ ー シ ョ ン の 終 了 を 選 択 す る か 、 タ イ ト ル バ ー の 「 ×」 マ ー ク を 押 下 し ま す 。 ■ ロ ギ ン グ 中 の 場 合 ロ ギ ン グ 中 の 場 合 は 終 了 す る こ と は で き ま せ ん 。 ロ ギ ン グ 停 止 操 作 を 行 っ て か ら 、 再 度 終 了 操 作 を 行 っ て く だ さ い 。 ■ ア プ リ ケ ー シ ョ ン 終 了 権 限 が な い ユ ー ザ ー で ロ グ イ ン し て い る 場 合 ア プ リ ケ ー シ ョ ン 終 了 権 限 が な い ユ ー ザ ー で ロ グ イ ン し て い る 場 合 は 終 了 す る こ と は で き ま せ ん 。 一 旦 ロ グ ア ウ ト し 、ア プ リ ケ ー シ ョ ン 終 了 権 限 の あ る ユ ー ザ ー で ロ グ イ ン 操 作 を 行 っ て か ら 、再 度 終 了 操 作 を 行 っ て く だ さ い 。

6.3 ウィンドウ構成

画 面 は 、 メ ニ ュ ー ＋ ツ ー ル バ ー ＋ ス テ ー タ ス バ ー 及 び 各 ウ ィ ン ド ウ か ら 構 成 さ れ ま す 。 各 ウ ィ ン ド ウ は ド ッ キ ン グ ウ ィ ン ド ウ 及 び ビ ュ ー か ら 構 成 さ れ ま す 。 各 ド ッ キ ン グ ウ ィ ン ド ウ 及 び ビ ュ ー は 、 個 々 に 表 示 ／ 非 表 示 を 切 り 替 え る こ と が で き ま す 。 表 示 構 成 は 以 下 の ３ つ で 構 成 さ れ ま す 。 ■ 設 定 設 定 を 行 う た め の ビ ュ ー 構 成 で す 。 グ ル ー プ ビ ュ ー ＋ ロ グ ビ ュ ー か ら 構 成 さ れ ま す 。 ■ モ ニ タ サ ン プ リ ン グ デ ー タ を モ ニ タ す る 為 の ビ ュ ー 構 成 で す 。 モ ニ タ ビ ュ ー か ら 構 成 さ れ ま す 。 ■ ブ ラ ウ ズ フ ァ イ ル を 表 形 式 で 閲 覧 す る 為 の ビ ュ ー 構 成 で す 。 ブ ラ ウ ズ ＋ カ レ ン ダ ー か ら 構 成 さ れ ま す 。 ■ グ ラ フ フ ァ イ ル を グ ラ フ 形 式 で 閲 覧 す る 為 の ビ ュ ー 構 成 で す 。 グ ラ フ ビ ュ ー ＋ カ レ ン ダ ー か ら 構 成 さ れ ま す 。 ■ ア ラ ー ム ア ラ ー ム サ マ リ ／ 履 歴 を 表 示 す る 為 の ビ ュ ー 構 成 で す 。ア ラ ー ム サ マ リ 、ア ラ ー ム 履 歴 か ら 構 成 さ れ ま す 。 タイトルバー ツールバー 現在表示している設定ファイル名 グループビュー ステータスバー ログビュー

6.4 メニュー

メ イ ン ウ ィ ン ド ウ の メ ニ ュ ー か ら は 、 以 下 の 操 作 を 行 う こ と が で き ま す 。 メニュー サブメニュー 内容 詳細 新 規 作 成 設 定 フ ァ イ ル を 新 規 作 成 し ま す 。 6.7.2 開 く 設 定 フ ァ イ ル を 開 き ま す 。 (拡 張 子 RNG) 6.7.2 上 書 き 保 存 設 定 フ ァ イ ル を 上 書 き 保 存 し ま す 。 (拡 張 子 RNG) 6.7.2 名 前 を 付 け て 保 存 設 定 フ ァ イ ル を 別 名 で 保 存 し ま す 。 (拡 張 子 RNG) 6.7.2 印 刷 ブ ラ ウ ズ , グ ラ フ , ア ラ ー ム 履 歴 表 示 さ れ て い る 内 容 を 印 刷 し ま す 。 6.8.4 6.8.5 6.8.8 フ ァ イ ル ｱﾌﾟﾘｹｰｼｮﾝの 終 了 ア プ リ ケ ー シ ョ ン を 終 了 し ま す 。 6.2 基 本 設 定 ア プ リ ケ ー シ ョ ン の 基 本 設 定 を 行 い ま す 。 6.10.1 通 信 設 定 OPC サ ー バ の 設 定 を 行 い ま す 。 6.10.2 グ ル ー プ 追 加 グ ル ー プ ビ ュ ー で 選 択 中 の グ ル ー プ を 新 規 に 追 加 し ま す 。 6.10.3 グ ル ー プ 編 集 グ ル ー プ ビ ュ ー で 選 択 中 の グ ル ー プ を 編 集 し ま す 。 6.10.3 グ ル ー プ 削 除 グ ル ー プ ビ ュ ー で 選 択 中 の グ ル ー プ を 削 除 す る 。 6.10.3 ア イ テ ム 設 定 グ ル ー プ 内 の 個 々 の ア イ テ ム を 設 定 し ま す 。 ロ ギ ン グ の 場 合 ・ ・ ・ ア イ テ ム 設 定 ア ラ ー ム の 場 合 ・ ・ ・ イ ベ ン ト メ ッ セ ー ジ 設 定 コ ン ト ロ ー ル の 場 合 ・ ・ ・ 無 効 6.10.4 6.10.6 文 字 列 テ ー ブ ル 設 定 文 字 列 テ ー ブ ル の 設 定 を 行 い ま す 。 6.10.5 設 定 ユ ー ザ ー レ ベ ル 設 定 各 ユ ー ザ ー レ ベ ル の 権 限 及 び パ ス ワ ー ド 設 定 を 行 い ま す 。 6.10.7

メ ニ ュ ー サ ブ メ ニ ュ ー 内 容 詳 細 グ ル ー プ ビ ュ ー グ ル ー プ ビ ュ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.1 ロ グ ビ ュ ー ロ グ ビ ュ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.2 モ ニ タ モ ニ タ ビ ュ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.3 カ レ ン ダ ー カ レ ン ダ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.6 グ ラ フ グ ラ フ ビ ュ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.5 ブ ラ ウ ズ ブ ラ ウ ズ の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.4 ア ラ ー ム サ マ リ ア ラ ー ム サ マ リ の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.7 ア ラ ー ム 履 歴 ア ラ ー ム 履 歴 の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.8.8 ツ ー ル バ ー ツ ー ル バ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.5 表 示 ス テ ー タ ス バ ー ス テ ー タ ス バ ー の 表 示 ／ 非 表 示 を 切 り 替 え ま す 。 6.6 開 始 全 グ ル ー プ の シ ス テ ム を 開 始 し ま す 。 6.9.1 実 行 停 止 全 グ ル ー プ の シ ス テ ム を 停 止 し ま す 。 6.9.2 ロ グ イ ン ユ ー ザ ー を 設 定 し て ロ グ イ ン を 行 い ま す 。 6.9.3 ロ グ ア ウ ト 現 在 の ユ ー ザ ー レ ベ ル を ロ グ ア ウ ト し ま す 。 6.9.4 デ ー タ 編 集 ブ ラ ウ ズ に 表 示 さ れ て い る デ ー タ の 編 集 ／ 保 存 を 行 い ま す 。 6.8.4 Excel 起 動 Excel を 起 動 し ま す 。 ブ ッ ク は 最 後 に 開 い た ブ ッ ク が 開 か れ ま す 。 6.9.5 ツ ー ル Excel フ ァ イ ル 指 定 ブ ッ ク や CSV フ ァ イ ル を 指 定 し て Excel を 起 動 し ま す 。 6.9.6 ヘ ル プ バ ー ジ ョ ン 情 報 本 ソ フ ト ウ ェ ア の 著 作 権 情 報 、 バ ー ジ ョ ン 情 報 を 表 示 し ま す 。 6.8.9

6.5 ツールバー

ツ ー ル バ ー で は 、 画 面 の 表 示 切 り 替 え や 実 行 ／ 停 止 な ど の 各 種 操 作 を 行 い ま す 。 表 示 メ ニ ュ ー の ツ ー ル バ ー を 選 択 す る こ と で ツ ー ル バ ー の 表 示 ／ 非 表 示 を 切 り 替 え る こ と が で き ま す 。 項 目 内 容 詳 細 設 定 グ ル ー プ ビ ュ ー ＋ ロ グ ビ ュ ー を 表 示 し ま す 。 6.8.1 6.8.2 モ ニ タ モ ニ タ ビ ュ ー を 表 示 し ま す 。 6.8.3 ブ ラ ウ ズ ブ ラ ウ ズ ＋ カ レ ン ダ ー を 表 示 し ま す 。 6.8.4 6.8.6 グ ラ フ グ ラ フ ビ ュ ー ＋ カ レ ン ダ ー を 表 示 し ま す 。 6.8.5 6.8.6 ア ラ ー ム ア ラ ー ム サ マ リ ＋ ア ラ ー ム 履 歴 を 表 示 し ま す 。 6.8.7 6.8.8 開 始 全 グ ル ー プ の シ ス テ ム を 開 始 し ま す 。 6.9.1 停 止 全 グ ル ー プ の シ ス テ ム を 停 止 し ま す 。 6.9.2

6.6 ステータスバー

ス テ ー タ ス バ ー で は 、 各 種 メ ニ ュ ー 操 作 の 説 明 表 示 、 及 び 現 在 の 各 種 ス テ ー タ ス を 表 示 し ま す 。 表 示 メ ニ ュ ー の ツ ー ル バ ー を 選 択 す る こ と で ツ ー ル バ ー の 表 示 ／ 非 表 示 を 切 り 替 え る こ と が で き ま す 。

項目

内容

依 存 状 況 ヘ ル プ 各 メ ニ ュ ー 操 作 の 説 明 を 表 示 し ま す 。 シ ス テ ム 実 行 状 態 各 シ ス テ ム の 実 行 状 態 を 表 示 し ま す 。 ・ ・ ・ 少 な く と も ひ と つ の グ ル ー プ が 実 行 中 の 場 合 ・ ・ ・ 全 て の グ ル ー プ が プ ロ セ ス 停 止 中 の 場 合 ・ ・ ・ 少 な く と も ひ と つ の グ ル ー プ が エ ラ ー の 場 合 現 在 時 刻 現 在 時 刻 を 表 示 し ま す 。 ロ グ イ ン ユ ー ザ ー 現 在 ロ グ イ ン し て い る ユ ー ザ ー を 表 示 し ま す 。 None, User, Engineer, Administrator

・ ・ ・ ロ グ イ ン 状 態 ・ ・ ・ ロ グ ア ウ ト 状 態

6.7 ファイル操作

設 定 フ ァ イ ル の 操 作 方 法 に つ い て 説 明 し ま す 。

6.7.1 設定ファイル構成

各 設 定 項 目 は 、 以 下 の 設 定 フ ァ イ ル 内 に 保 存 さ れ ま す 。 設 定 フ ァ イ ル 設 定 項 目 保 存 先 詳 細 基 本 設 定 6.10.1 RemoteLOGGGER.INI ユ ー ザ ー レ ベ ル 設 定 ｲﾝｽﾄｰﾙ ﾃﾞｨﾚｸﾄﾘ 6.10.7 通 信 設 定 6.10.2 グ ル ー プ 設 定 6.10.3 ア イ テ ム 設 定 6.10.4 ***.RNG イ ベ ン ト メ ッ セ ー ジ 設 定 任 意 6.10.6 Message.txt 文 字 列 テ ー ブ ル 設 定 ｲﾝｽﾄｰﾙ ﾃﾞｨﾚｸﾄﾘ 6.10.5 User.dat パ ス ワ ー ド 設 定 ｲﾝｽﾄｰﾙ ﾃﾞｨﾚｸﾄﾘ 6.10.7.1

ポイント

RNG ファイルへ保存されるデータは、上書き保存／名前を付けて保存を押下した時点で、ファイルに

保存されます。

INI ファイル、文字列テーブルファイル、パスワードファイルについては、各設定画面の OK ボタンを

押下した時点で、ファイルに保存されます。

RemoteLOGGGER.INI 及び User.dat ファイルはインストールディレクトリに保存されます。

設定ファイル(拡張子 RNG)は任意のディレクトリに保存が可能です。

6.7.2 設定ファイル操作

設 定 フ ァ イ ル (拡 張 子 RNG)の 操 作 方 法 に つ い て 説 明 し ま す 。 操 作 は フ ァ イ ル メ ニ ュ ー よ り 行 い ま す 。 設 定 フ ァ イ ル は 任 意 の デ ィ レ ク ト リ に 保 存 が 可 能 で す 。 ■ フ ァ イ ル − 新 規 作 成 設 定 フ ァ イ ル を 新 規 作 成 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 新 規 作 成 」 を 選 択 し ま す 。 ■ フ ァ イ ル − 開 く 設 定 フ ァ イ ル を 開 き ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 開 く 」 を 選 択 し ま す 。 ■ フ ァ イ ル − 上 書 き 保 存 設 定 フ ァ イ ル を 上 書 き 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 上 書 き 保 存 」 を 選 択 し ま す 。 ■ フ ァ イ ル − 名 前 を 付 け て 保 存 設 定 フ ァ イ ル に 名 前 を 付 け て 保 存 し ま す 。 メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 名 前 を 付 け て 保 存 」 を 選 択 し ま す 。

6.8 表示ウィンドウ

各 ウ ィ ン ド ウ の 表 示 及 び 操 作 方 法 に つ い て 説 明 し ま す 。

6.8.1 グループビュー

グ ル ー プ ビ ュ ー で は 、 グ ル ー プ の 追 加 ／ 編 集 ／ 削 除 操 作 、 及 び 各 グ ル ー プ の 動 作 状 態 を 表 示 し ま す 。 メ ニ ュ ー の「 表 示 」−「 グ ル ー プ ビ ュ ー 」を 選 択 す る か 、メ ニ ュ ー バ ー の 設 定 ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 グ ル ー プ は 、 ロ ギ ン グ ／ ア ラ ー ム ／ コ ン ト ロ ー ル の ４ つ に 大 別 さ れ ま す 。 ロ ギ ン グ は 、 サ ン プ リ ン グ ／ イ ベ ン ト グ ル ー プ の ２ つ に 大 別 さ れ ま す 。 ア イ コ ン 内 容 現 在 シ ス テ ム は 停 止 中 で あ る こ と を 示 し ま す 。 現 在 シ ス テ ム は 実 行 中 で あ る こ と を 示 し ま す 。 ■ 操 作 ・ 各 親 ノ ー ド を ダ ブ ル ク リ ッ ク す る と 子 ノ ー ド が 展 開 さ れ ま す 。 ・ 各 子 ノ ー ド の グ ル ー プ を ダ ブ ル ク リ ッ ク す る と 、 グ ル ー プ 設 定 画 面 を 表 示 し ま す 。 ・ 各 グ ル ー プ の 親 ツ リ ー 上 で 右 ク リ ッ ク す る と 、 以 下 が 表 示 さ れ ま す 。 項 目 内 容 詳 細 グ ル ー プ 追 加 グ ル ー プ を 新 規 に 追 加 し ま す 。 6.8.1

項 目 内 容 詳 細 開 始 グ ル ー プ の シ ス テ ム を 開 始 し ま す 。 6.9.1 停 止 グ ル ー プ の シ ス テ ム を 停 止 し ま す 。 6.9.2 グ ル ー プ 追 加 グ ル ー プ を 新 規 に 追 加 し ま す 。 6.10.3 グ ル ー プ 編 集 グ ル ー プ を 編 集 し ま す 。 6.10.3 グ ル ー プ 削 除 グ ル ー プ を 削 除 し ま す 。 6.10.3 ア イ テ ム 設 定 グ ル ー プ 内 の 個 々 の ア イ テ ム を 設 定 し ま す 。 ロ ギ ン グ の 場 合 ・ ・ ・ ア イ テ ム 設 定 ア ラ ー ム の 場 合 ・ ・ ・ イ ベ ン ト メ ッ セ ー ジ 設 定 コ ン ト ロ ー ル の 場 合 ・ ・ ・ 無 効 6.10.4 6.10.6

6.8.2 ログビュー

ロ グ ビ ュ ー で は 、 ア プ リ ケ ー シ ョ ン 操 作 、 シ ス テ ム 実 行 の ロ グ を 表 示 し ま す 。 メ ニ ュ ー の「 表 示 」−「 ロ グ ビ ュ ー 」を 選 択 す る か 、メ ニ ュ ー バ ー の 設 定 ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 最 大 表 示 件 数 は 1,000 件 で す 。

発生日付

発生時刻

メッセージ元

メッセージ内容

項 目 内 容 日 付 ロ グ の 日 付 及 び メ ッ セ ー ジ 種 別 を 表 示 し ま す 。 メ ッ セ ー ジ 種 別 情 報 メ ッ セ ー ジ 警 告 メ ッ セ ー ジ 時 刻 ロ グ の 時 刻 を 表 示 し ま す 名 称 メ ッ セ ー ジ 元 を 表 示 し ま す 。 グ ル ー プ 名 ： 発 生 し た グ ル ー プ 名 App： ア プ リ ケ ー シ ョ ン 操 作 関 連 メ ッ セ ー ジ メ ッ セ ー ジ 内 容 を 表 示 し ま す 。 ■ 操 作 ・ ロ グ ビ ュ ー の 任 意 の 位 置 で 右 ク リ ッ ク す る と 以 下 画 面 を 表 示 し ま す 。

項目

内容

ログのクリア

ログをクリアします。

ログの保存

名前を付けてログをファイル保存します。（CSV 形式）

■ ロ ギ ン グ フ ァ イ ル 保 存 例 日 付 ,時 刻 ,名 称 ,メ ッ セ ー ジ ,

2003/02/03,11:27:29,Startup,RemoteLOGGER Version1.00 Build1 Date 31-Jan 2003, 2003/02/03,12:00:14,重 警 報 ,シ ス テ ム 開 始 し ま し た 。 ,

2003/02/03,12:00:18,作 業 日 報 1,ア イ テ ム 設 定 が あ り ま せ ん 。 , 2003/02/03,12:00:18,作 業 日 報 1,シ ス テ ム 終 了 し ま し た 。 ,

6.8.3 モニタ

モ ニ タ で は 、サ ン プ リ ン グ ロ ギ ン グ（ 正 時 記 録 を 除 く ）登 録 さ れ て い る ア イ テ ム の 現 在 値 表 示 及 び リ ア ル タ イ ム ト レ ン ド 表 示 を 行 い ま す 。 メ ニ ュ ー の「 表 示 」−「 モ ニ タ 」を 選 択 す る か 、メ ニ ュ ー バ ー の モ ニ タ ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 モ ニ タ 登 録 可 能 な ア イ テ ム 数 は 、 全 グ ル ー プ ト ー タ ル 64 ア イ テ ム で す 。 少 な く と も ひ と つ の グ ル ー プ が 実 行 中 は 、 グ ラ フ の 更 新 を 行 い ま す 。 基 本 設 定 の モ ニ タ 更 新 周 期 毎 に 、 現 在 値 と グ ラ フ の 更 新 を 行 い ま す 。 グループリスト 拡大表示する場合チェック リアルタイムトレンド アイテムリスト 現在選択されているアイテムの単位を表示 ■ モ ニ タ 登 録 方 法 ・ グ ル ー プ リ ス ト よ り 、 モ ニ タ 登 録 し た い グ ル ー プ を 選 択 し ま す 。 ・ ア イ テ ム リ ス ト の 任 意 の 位 置 を ダ ブ ル ク リ ッ ク し 、ア イ テ ム 選 択 画 面 よ り 登 録 し た い ア イ テ ム を 選 択 し ま す 。

ポイント

6.8.3.1 アイテムリスト

現 在 選 択 さ れ て い る グ ル ー プ で モ ニ タ 登 録 し て い る ア イ テ ム の 一 覧 を 表 示 し ま す 。 各 ア イ テ ム の 任 意 の 位 置 を ク リ ッ ク す る こ と で 、ト レ ン ド グ ラ フ の Y 軸 の 単 位 が 切 り 替 わ り ま す 。任 意 の 位 置 を ダ ブ ル ク リ ッ ク す る こ と で 、 ア イ テ ム 選 択 画 面 を 表 示 し ま す 。 削 除 し た い 場 合 は 、 ア イ テ ム を 選 択 し 、 Delete キ ー を 押 下 し ま す 。

6.8.3.2 アイテム選択画面

モ ニ タ 登 録 可 能 な ア イ テ ム 一 覧 を 表 示 し ま す 。登 録 済 の ア イ テ ム 及 び 文 字 列 テ ー ブ ル チ ェ ッ ク さ れ た ア イ テ ム は 表 示 さ れ ま せ ん 。 ま た 、 登 録 可 能 な ア イ テ ム が な い 場 合 や 、 64 ア イ テ ム 登 録 済 み の 場 合 は 、 ア イ テ ム 選 択 画 面 は 表 示 さ れ ま せ ん 。

クリック or Space キーを押下することで表示／非表示を切り替え

現在値表示

（ロギングが停止中は###）

（通信エラー／変換エラーは---）

複数アイテム選択可能

任意の位置をクリックでトレンドグラフの単位切り替え

Delete キーで選択中のアイテムを削除

ダブルクリックでアイテム選択画面を表示

6.8.3.3 リアルタイムトレンド

リ ア ル タ イ ム ト レ ン ド は 、 各 ア イ テ ム 最 大 3600 ポ イ ン ト 表 示 可 能 で す 。 （ 1 秒 周 期 の 場 合 1 時 間 。 5 秒 周 期 の 場 合 5 時 間 の デ ー タ を 表 示 可 能 。 ） Y 軸 目 盛 は 、 ア イ テ ム リ ス ト に て 選 択 中 の ア イ テ ム を 表 示 し ま す 。 Zoom チ ェ ッ ク し 、 任 意 の エ リ ア を マ ウ ス で 選 択 す れ ば 、 選 択 エ リ ア を 拡 大 表 示 す る こ と が で き ま す 。

任意のエリアをマウスで選択することで選択エリアの

拡大表示を行う。

グラフ表示の MAX,MIN

リ ア ル タ イ ム ト レ ン ド の ス ケ ー ル は 、デ フ ォ ル ト で 0-4000 で す 。変 更 す る 場 合 は 、6.10.4ア イ テ ム 設 定 の 以 下 の 設 定 を 変 更 し て く だ さ い 。

変換なし：MAX, MIN（乗率演算ありの場合は演算後の値のスケール）

BCD 変換：MAX, MIN

差分ログ：工学値 MAX, 工学値 MIN（乗率演算ありの場合は演算後の値のスケール）

対数ログ：MAX, MIN（指数部のスケール）

工学値変換：工学値 MAX, 工学値 MIN

6.8.4 ブラウズ

ブ ラ ウ ズ で は ロ ギ ン グ グ ル ー プ に て 収 集 し た ロ ギ ン グ デ ー タ を 表 形 式 で 表 示 し ま す 。 メ ニ ュ ー の「 表 示 」−「 ブ ラ ウ ズ 」を 選 択 す る か 、メ ニ ュ ー バ ー の ブ ラ ウ ズ ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 ■ デ ー タ 表 示 方 法 ・ 表 示 す る ロ ギ ン グ フ ァ イ ル を カ レ ン ダ ー よ り 選 択 し ま す 。 ・ 詳 細 に つ い て は （ 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

ファイルロード状況表示

メ ニ ュ ー の 「 ツ ー ル 」 − 「 デ ー タ 編 集 」 で 編 集 可 能 で す 。 範 囲 を 選 択 し て 、 カ ッ ト ア ン ド ペ ー ス ト に も 対 応 し て い ま す 。

・ メ ニ ュ ー の 「 ツ ー ル 」 − 「 デ ー タ 編 集 」 を 選 択 し ま す 。 ・ 必 要 な デ ー タ を 変 更 し ま す 。 ・ メ ニ ュ ー の 「 ツ ー ル 」 − 「 編 集 終 了 」 を 選 択 し ま す 。 ・ 編 集 を キ ャ ン セ ル す る 場 合 は 、 別 画 面 を 開 く か 、 保 存 確 認 の 際 「 い い え 」 を 選 択 し ま す 。 デ ー タ 編 集 可 能 状 態 （ 水 色 表 示 ） ■ デ ー タ 印 刷 方 法 ・ 印 刷 す る ロ ギ ン グ デ ー タ を 表 示 し ま す 。 ・ メ ニ ュ ー の「 フ ァ イ ル 」−「 印 刷 」を 選 択 し ま す 。範 囲 を 選 択 し て 選 択 範 囲 の み の 印 刷 も 可 能 で す 。 ▼ ロ ギ ン グ フ ァ イ ル 印 刷 例

6.8.5 グラフ

グ ラ フ で は ロ ギ ン グ グ ル ー プ に て 収 集 し た ロ ギ ン グ デ ー タ を グ ラ フ 形 式 で 表 示 し ま す 。 メ ニ ュ ー の「 表 示 」−「 グ ラ フ ビ ュ ー 」を 選 択 す る か 、メ ニ ュ ー バ ー の グ ラ フ ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 グ ラ フ 表 示 可 能 な ア イ テ ム 数 は 、 ト ー タ ル 64 ア イ テ ム で す 。 ■ デ ー タ 表 示 方 法 ・ 表 示 す る ロ ギ ン グ フ ァ イ ル を カ レ ン ダ ー よ り 選 択 し ま す 。 ・ 詳 細 に つ い て は （ 6.8.6 カ レ ン ダ ー ） を 参 照 し て く だ さ い 。

ヘッダファイル表示

アイテムリスト

グラフ表示

拡大表示する場合チェック

ファイルロード状況表示

ポイント

アイテムの登録情報や表示／非表示などの情報は、グループの表示を変更しない限り、アプリケーシ

ョンを終了しても保持されます。

正時記録は棒グラフ。それ以外は折れ線グラフで表示します。

また文字列テーブル設定されたアイテムは表示できません。

6.8.5.1 アイテムリスト

現 在 選 択 さ れ て い る グ ル ー プ の ア イ テ ム の 一 覧 を 表 示 し ま す 。 表 示 し た グ ル ー プ の 登 録 ア イ テ ム 総 数 が 64 以 下 の 場 合 は 、 デ フ ォ ル ト で 全 ア イ テ ム を 表 示 し ま す 。 64 ア イ テ ム 以 上 の 場 合 は 、 最 初 の ア イ テ ム か ら 64 ア イ テ ム 分 を 表 示 す る 。 各 ア イ テ ム の 任 意 の 位 置 を ク リ ッ ク す る こ と で 、ト レ ン ド グ ラ フ の Y 軸 の 単 位 が 切 り 替 わ り ま す 。任 意 の 位 置 を ダ ブ ル ク リ ッ ク す る こ と で 、 ア イ テ ム 選 択 画 面 を 表 示 し ま す 。 削 除 し た い 場 合 は 、 ア イ テ ム を 選 択 し 、 Delete キ ー を 押 下 し ま す 。

任意の位置をクリックでトレンドグラフの単位切り替え

Delete キーで選択中のアイテムを削除

ダブルクリックでアイテム選択画面を表示

クリック or Space キーを押下することで表示／非表示を切り替え

ポイント

64 アイテム目以降を表示したい場合は、カレンダーでグループ選択後、一旦登録されているアイテム

を削除し、アイテムを追加します。

6.8.5.2 折れ線グラフ

グ ラ フ デ ー タ は 、 各 ア イ テ ム に 最 大 65536 ポ イ ン ト 表 示 可 能 で す 。 Y 軸 目 盛 は 、 ア イ テ ム リ ス ト に て 選 択 中 の ア イ テ ム を 表 示 し ま す 。 Zoom チ ェ ッ ク し 、 任 意 の エ リ ア を マ ウ ス で 選 択 す れ ば 、 選 択 エ リ ア を 拡 大 表 示 す る こ と が で き ま す 。 ■ サ ン プ リ ン グ （ 正 時 記 録 を 除 く ） ／ イ ベ ン ト の 場 合 （ 折 れ 線 グ ラ フ ）

任意のエリアをマウスで選択すること

で選択エリアの拡大表示を行う。

6.8.5.3 棒グラフ

正 時 記 録 の 日 報 ／ 月 報 ／ 年 報 表 示 は 、 棒 グ ラ フ 表 示 と し て 表 示 し ま す 。 月 報 ／ 年 報 フ ァ イ ル の 電 力 量 な ど の 合 計 値 を 表 示 す る 場 合 、Y 軸 の 最 大 値 は ア イ テ ム 設 定 の 最 大 値 を 元 に 自 動 的 に 倍 率 を 変 換 し ま す 。 ■ 正 時 記 録 （ 日 報 ） の 場 合 （ 棒 グ ラ フ ）

グラフ表示の MAX,MIN

グ ラ フ 表 示 の ス ケ ー ル は 、デ フ ォ ル ト で 0-4000 で す 。変 更 す る 場 合 は 、6.10.4ア イ テ ム 設 定 の 以 下 の 項 目 を 変 更 し て く だ さ い 。

変換なし：MAX, MIN（乗率演算ありの場合は演算後の値のスケール）

BCD 変換：MAX, MIN

差分ログ：工学値 MAX, 工学値 MIN（乗率演算ありの場合は演算後の値のスケール）

対数ログ：MAX, MIN（指数部のスケール）

工学値変換：工学値 MAX, 工学値 MIN

・ 印 刷 す る ロ ギ ン グ デ ー タ を 表 示 し ま す 。

・ メ ニ ュ ー の 「 フ ァ イ ル 」 − 「 印 刷 」 を 選 択 し ま す 。

6.8.6 カレンダー

カ レ ン ダ ー で は 、ロ ギ ン グ グ ル ー プ に て 収 集 し た ロ ギ ン グ デ ー タ を ブ ラ ウ ズ 画 面 や グ ラ フ 画 面 に 表 示 す る た め の フ ァ イ ル 選 択 を 行 い ま す 。 メ ニ ュ ー の「 表 示 」− 「 カ レ ン ダ ー 」 を 選 択 す る か 、 メ ニ ュ ー バ ー の ブ ラ ウ ズ ボ タ ン 、 グ ラ フ ボ タ ン を 押 下 す る こ と で 表 示 し ま す 。 表 示 し た い フ ァ イ ル は 、 グ ル ー プ と カ レ ン ダ ー を 選 択 し 、 フ ァ イ ル リ ス ト よ り フ ァ イ ル を 選 択 し ま す 。

選択しているグループ名

選択している日付

選択しているファイル名

カレンダー

グループビュー

ファイル検索

ファイルリスト

■ 操 作 ・ 表 示 す る グ ル ー プ を グ ル ー プ ビ ュ ー よ り 選 択 し ま す 。 ・ カ レ ン ダ ー よ り 日 付 を 選 択 し ま す 。 ← → ボ タ ン で 前 月 ／ 翌 月 を 移 動 す る こ と が で き ま す 。 ・ フ ァ イ ル リ ス ト よ り 表 示 し た い フ ァ イ ル を 選 択 し ま す 。 ・ 必 要 に 応 じ て 検 索 ボ ッ ク ス や フ ァ イ ル 日 付 か ら の フ ァ イ ル 抽 出 を 行 い ま す 。
