メタデータを活用した写真管理業務の高度化に関する研究

(1)

平成２４年１１月

株式会社リコー　オプティカルシステム事業部　オプトシステム販売室

担当マネージャー　　関　和之

メタデータを活用した写真管理業務の

高度化に関する研究

(2)

さらに電子的手段により発注者に提出する場合には「デジタル写真管理情報基準」に準拠し、電子的媒体（CD-R 等）を作成する。「デジタル写真管理情報基準」では、写真とは別に、撮影日や撮影工種、実測値等を記述した管理情報（XML）が必要である。

このため、受注者は写真で確認することのできない撮影対象物の撮影工種、実測値等を補足するために、撮影対象の情報を黒板に書き込む作業が発生している。管理情報（XML）は、加筆・

修正が可能であるため、発注者が情報の信憑性を確保する手段がない。

そこで、画像メタデータの国際フォーマットである、Exif 2.3（Exchangeable image file format）

が利用しない APPｎ領域（アプリケーション側の自由記述領域）を活用し、従来、黒板に記述していた工事の品質・出来形等に係る情報（撮影対象物の撮影工種、実測値等）に加え、写真の原本性（改ざんの有無）や位置情報（GPS）等を構造化して、実写真単体でこれらの情報を保有する方法（メタデータ構造）を研究する。

(5)

（5）研究計画の大要

1.Meta Dataの構造を規格化する。

2.規格化したMeta DataをExif 2.3が利用しないAPPｎ領域にアドイン(Add In)する.

3.情報化計測機器からの情報取得を検討する。

（6）研究者

1）株式会社リコー

表 1-1 研究者（株式会社リコー）

所属氏名備考

新横浜事業所パーソナルマルチメディアカンパニーICS 販売室販売戦略グループ

関和之

2）（一財）日本建設情報総合センター建設情報研究所表 1-2 共同研究者

所属氏名備考

研究開発部

建設ICT推進グループ影山輝彰主担当

〃植松澄夫副担当1

〃佐藤隆雄副担当2

〃富岡光敏副担当3

(6)

2. Exif 2.3に関する仕様書、利用規約の整理

EXIF（Exchangeable image file format）とは、デジタルスチルカメラで記録される画像ファイル又は音声ファイルについて、一般社団法人カメラ映像機器工業会（CIPA）、一般社団法人電子情報技術産業協会 (JEITA)が共同で策定した、画像、音声及びタグのフォーマットである。

画像メタデータの国際フォーマットである、Exif 2.3（Exchangeable image file format）が利用しな

いAPPｎ領域（アプリケーション側の自由記述領域）を活用し、従来、黒板に記述していた工事の品質・

出来形等に係る情報（撮影対象物の撮影工種、実測値等）に加え、写真の原本性（改ざんの有無）や位置情報（GPS）等を構造化して、実写真単体でこれらの情報を保有する方法（メタデータ構造）を研究する。

本節に記述にあたり参考として文献を次に示す。なお、本節□内の記述は、前述規格より転載している。

デジタルスチルカメラ用画像ファイルフォーマット規格Exif 2.3（作成）標準化委員会,（発行）一般社団法人カメラ映像機器工業会

2.1 Exif 2.3 の適用範囲

この規格は、デジタルスチルカメラ、及びデジタルスチルカメラで記録される画像ファイル又は音声ファイルを取り扱うシステムにおいて、画像、音声及びタグのフォーマットを規定している。

この規格によって規定されたフォーマットがExif-JPEGを基本にフォルダ構造やメモリへの記録様式などを定義し、異機種間での互換性を保証しているDCF¹規格とともに、Exif/DCFファイルとして扱われるとき、それらを扱う機器、記録メディア及び、アプリケーション・ソフトウェアを適用範囲としている。上記規格としては、画像を撮像、記録、表示、再生、編集、印刷などの機能を持つ機器を対象としている。

1 DCF：Design rule for Camera File systemの略で、Exif－JPEGを基本にフォルダ構造やメモリへ

(7)

2.2 画像データの基本構造

2.2.1 JPEG 圧縮データの基本構造

圧縮データファイルはJPEG規格に規定されるJPEG Baseline DCTフォーマットに準拠して記録し、これにアプリケーション・マーカセグメント（APP1）に挿入する。APP1はファイルの始まりを示す SOIマーカの直後に記録しなければならない。APP2は必要に応じて複数個連続して記録し、記録位置は APP1の直後に記録しなければならない。本規格ではAPP1、APP2以外のAPPｎマーカ、COMマーカは使用しないが、Exif/DCF ReaderはExifにて未定義のマーカは読み飛ばすことを推奨している。

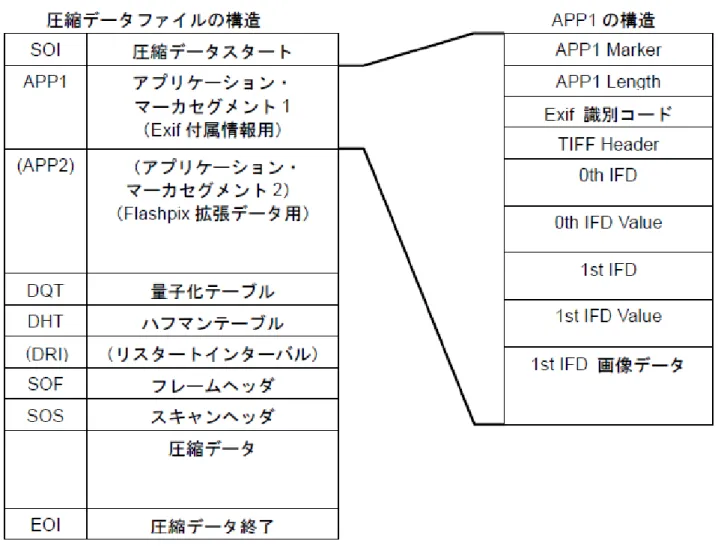

図 2-1 圧縮データファイルの基本構造

(8)

2.2.2 アプリケーション・マーカゼグメント

ExifのJPEG圧縮データの基本構造はJPEGのBaseline DCTフォーマットに準拠した、マーカセグメントをベースとした構成を採っている。本規格の基となるJPEG規格ではAPPｎ（Reserved

for application segments）やCOM（Comment）マーカの使用は制限されていない。「2.2.1 JPEG

圧縮データの基本構造」項では、“APP1、APP2以外のAPPｎマーカ、COMマーカは使用しない”

とされているが、未定義の APPｎマーカの使用を禁止することは明記されていない。従って、未定

義の APPｎマーカの記録は、ベンダーあるいは業界団体などが任意に利用することが可能である。

この場合、Exif機器との再生互換性を保つには、以下のルールに従うことを推奨する。本規格では、

JPEG 圧縮データのマーカセグメントを以下の表 2-1 の順序で記録すること、また表に記述したように解釈することを推奨する。つまり、Exifで規定されているAPP1、APP2の直後に、APPｎ（ｎ

は 0～15）を任意な複数個を記録することが可能である。マーカセグメント名が括弧の中に入って

いるものは、規格上任意のマーカセグメントである。

表 2-1 ExifのJPEG圧縮データのマーカゼグメント

No. マーカ名 Exifでの規定

1 SOI このマーカの記載は必須である、他の JPEG マーカに先立って、

この位置に記録しなければならない

2 APP1 Exif付属情報

このマーカの記載は必須であり、SOIの直後にこの位置に記録しなければならない

3 (APP2) Flashpix拡張データ

このマーカは任意であり、順序や個数も任意に記録することが可能である。必要な場合は、この位置に記録しなければならない

4 (APPn) このマーカ記載は任意であり、必要に応じて複数個記録することが

可能である。(APP1、APP2を含む)

5 DQT,DHT,(DRI),SOF その他Exifで規定されたマーカ群

DRI マーカのみ任意。その他マーカの記載は必須であり、これらの記録順序は任意

6 SOS

（圧縮データ）

DRI マーカを記録した場合、RSTm マーカも挿入しなければならない

7 EOI このマーカの記載は任意であり、この位置に記録しなければならな

い

(9)

以下に示すのはExifで定義されてないデータを追加した場合の、JPEG圧縮データファイルの構造（例）

（図８参照）である。背景に網掛けしているセグメントは、Exif規格上必須であることを表す。

ここで追加するセグメントは、APPｘ、APPｙ、APPｚ（ｘ、ｙ、ｚは、0～15 の任意の数値）としている。

(10)

3. 国土交通省直轄工事における写真管理に関する基準等 3.1 土木工事共通仕様書

ここでは、土木工事共通仕様書（平成23年4月改定）関東地方整備局より、工事写真に関する記述を抜粋して次に示す。

表 3-1 土木工事共通仕様書（平成23年4月改定）関東地方整備局

該当ページ既述内容備考

第１編共通編第１章総則

P4 26.工事写真

工事写真とは、工事着手前及び工事完成、また、施工管理の手段として各工事の施工段階及び工事完成後目視できない箇所の施工状況、出来形寸法、品質管理状況、工事中の災害写真等を写真管理基準に基づき撮影したものをいう。

P4 28.工事書類

工事書類とは、工事写真及び工事帳票をいう。

P14 ２.工事完成検査の要件

受注者は、工事完成通知書を監督職員に提出する際には、次の各号に掲げる要件をすべて満たさなくてはならない。

（１）設計図書（追加、変更指示も含む。）に示されるすべての工事が完成していること。

（２）契約書第17条第１項の規定に基づき、監督職員の請求した改造が完了していること。

（３）設計図書により義務付けられた工事記録写真、出来形管理資料、工事関係図等の資料の整備がすべて完了していること。

（４）契約変更を行う必要が生じた工事においては、最終変更契約を発注者と締結していること。

P14 ４.検査内容

検査職員は、監督職員及び受注者の臨場の上、工事目的物を対象として契約図書と対比し、次の各号に掲げる検査を行うものとする。

（１）工事の出来形について、形状、寸法、精度、数量、品質及び出来ばえ

（２）工事管理状況に関する書類、記録及び写真等 P15 ３.検査内容

検査職員は、監督職員及び受注者の臨場の上、工事目的物を対象として工事の出来高に関する資料と対比し、次の各号に掲げる検査を行うものとする。

(11)

該当ページ既述内容備考第１編共通編第１章総則

（１）工事の出来形について、形状、寸法、精度、数量、品質及び出来ばえの検査を行う。

（２）工事管理状況について、書類、記録及び写真等を参考にして検査を行う。

P110 １－１－10 技術検査

６.検査内容

検査職員は、監督職員及び受注者の臨場の上、工事目的物を対象として設計図書と対比し、次の各号に掲げる検査を行うものとする。

（１）工事の出来形について、形状、寸法、精度、数量、品質及び出来ばえの検査を行う。

（２）工事管理状況について、書類、記録及び写真等を参考にして検査を行う。

(12)

3.2 写真管理基準

こでは、土木工事写真管理基準（平成23 年4月改定）関東地方整備局より、工事写真に関する記述を抜粋して次に示す。

表 3-2 土木工事写真管理基準（平成23年4月改定）関東地方整備局

写真管理基準

P2-3 （適用範囲）

１．この写真管理基準は、土木工事施工管理基準に定める土木工事の工事写真（電子媒体によるものを含む）の撮影に適用する。

P2-3 （工事写真の分類）

２．工事写真は次のように分類する。

P2-3 （工事写真の撮影基準）

３．工事写真の撮影は以下の要領で行う。

(1) 撮影頻度

工事写真の撮影頻度は別紙撮影箇所一覧表に示すものとする。

(13)

該当ページ既述内容備考写真管理基準

(2) 撮影方法

写真撮影にあたっては、次の項目のうち必要事項を記載した小黒板を文字が判読できるよう被写体とともに写しこむものとする。

① 工事名

② 工種等

③ 測点（位置）

④ 設計寸法

⑤ 実測寸法

⑥ 略図

小黒板の判読が困難となる場合は、別紙に必要事項を記入し、写真に添付して整理する。

また、特殊な場合で監督職員が指示するものは、指示した項目を指示した頻度で撮影するものとする。

なお、施工管理データを搭載したトータルステーションによる出来形管理を行う場合は、上記の④～⑥を省略しても良い。

・小黒板を文字が判読できるよう被写体とともに写しこむものとする。

・トータルステーションによる出来形管理を行う場合は、上記の④

～ ⑥ を省略しても良い。

P2-3 （写真の省略）

４．工事写真は次の場合に省略するものとする。

(1) 品質管理写真について、公的機関で実施された品質証明書を保管整備できる場合は、撮影を省略するものとする。

(2) 出来形管理写真について、完成後測定可能な部分については、出来形管理状況のわかる写真を工種ごとに１回撮影し、

後は撮影を省略するものとする。

(3) 監督職員または現場技術員が臨場して段階確認した箇所は、出来形管理写真の撮影を省略するものとする。

P2-3 （写真の色彩）

５．写真はカラーとする。

P2-3 （写真の大きさ）

６．写真の大きさは、サービスサイズ程度とする。ただし、

監督職員が指示するものは、その指示した大きさとする。

・写真の大きさは、サービスサイズ程度

P2-4 （工事写真帳の大きさ）

７．工事写真帳は、４切版のフリーアルバム又はＡ４版とする。

P2-4 （工事写真の提出部数及び形式）

８．工事写真の提出部数及び形式は次によるものとする。

(14)

(1) 工事写真として、工事写真帳と原本を工事完成時に各１部提出する。

(2) 原本としては、ネガ（ＡＰＳの場合はカートリッジフィルム）または電子媒体とする。

P2-4 （工事写真の整理方法）

９．工事写真の整理方法は次によるものとする。

(1) 工事写真の原本をネガで提出する場合は密着写真とともにネガアルバムに、撮影内容等がわかるように整理し提出する。ＡＰＳのカートリッジフィルムで提出する場合はカートリッジフィルム内の撮影内容がわかるように明示し、インデックス・プリントとともに提出する。

(2) 工事写真帳の整理については、工種毎に別紙撮影箇所一覧表の整理条件に示すものを標準とする。

なお、整理条件とは受注者が撮影頻度に基づき撮影した工事写真のうち、工事写真帳として貼付整理し提出する枚数を示したものである。

(3)工事写真の原本を電子媒体で提出する場合は、「デジタル写

真管理情報基準(案)」に基づき整理し提出するものとする。この場合、工事写真帳の提出は不要とする。

P2-4 （留意事項等）

１０．別紙撮影箇所一覧表の適用について、次の事項を留意するものとする。

(1) 撮影項目、撮影頻度等が工事内容に合致しない場合は、監督職員の指示により追加、削減するものとする。

(2) 施工状況等の写真については、ビデオ等の活用ができるものとする。

(3) 不可視となる出来形部分については、出来形寸法（上墨寸法含む）が確認できるよう、特に注意して撮影するものとする。

(4) 撮影箇所がわかりにくい場合には、写真と同時に見取り図等を工事写真帳に添付する。

(5) 撮影箇所一覧表に記載のない工種については監督職員と写真管理項目を協議のうえ取り扱いを定めるものとする。

・撮影箇所がわかりにくい場合には、写真と同時に見取り図等を工事写真帳に添付する。

P2-4 （その他）

１１．用語の定義

(1) 代表箇所とは、当該工種の代表箇所でその仕様が確認でき

(15)

る箇所をいう。

(2) 適宜とは、設計図書の仕様が写真により確認できる必要最小限の箇所や枚数のことをいう。

(3) 整理条件の不要とは、原本は提出するが、工事写真帳として貼付整理し提出する必要がないことをいう。

(16)

3.3 写真の大きさに関する規定

土木工事写真管理基準（平成23 年4月改定）関東地方整備局では、デジタル工事写真の大きさを

「サービスサイズ」で「100万画素」程度と規定している。

印刷時の大きさは、ISO1008：Photography-Paper dimensions-Pictorial sheetsにペーパサイズが規定されている。なお、デジタルカメラのアスペクト比（画面の縦の長さと横の長さの比率）は、

テレビのブラウン管やパソコンのモニターから3：4、35ミリフイルムカメラから2：3と決め、コンパクトデジタルカメラは一般に3：4、または3：４と2：3の両方に対応してきている。

表 3-3 写真の大きさに関する規定プリント名ペーパサイズ(mm) 印刷ピクセル(縁なし)

300dpiの場合画素数（ピクセル）

L版 89×127 1051×1500 1,576,500

２L版 127×178 1500×2102 3,153,000

六切

（サービスサイズ） 203×254 2398×3000 7,194,000

四切 254×305 3000×3602 10,806,000

大全紙 508×610 6000×7205 43,230,000

(17)

3.4 デジタル写真管理情報基準(案) について

「デジタル写真管理情報基準(案)」(以下「本基準」という)は、写真等(工事・測量・調査・地質・広報・

設計)の原本を電子媒体で提出する場合の属性情報等の標準仕様を定めたものである。

3.4.1 フォルダ形式

（1）土木設計業務

(18)

（2）工事

(19)

3.4.2 メタデータ情報の一覧

分類記入内容データ表現文字数記入者

写真ファイルを格納するフォルダ名称（PHOTO/PICで固定）を

記入する。半角英大文字 9　固定 ▲

参考図ファイルを格納するために「DRA」サブフォルダを作成し

た場合はフォルダ名称（PHOTO/DRAで固定）を記入する。半角英大文字 9　固定 ▲ 電子成果品の作成で適用した要領・基準の版(「土木200805-

01」で固定)を記入する。

(分野：土木、西暦年：2008、月：05、版：01)

全角文字

半角英数字 30 ▲

シリアル番号

写真通し番号。提出時の電子媒体を通して、一連のまとまった写真についてユニークであれば、中抜けしてもよい。123枚目

を、”000123”の様に0を付けて記入してはいけない。半角数字 7 ▲

写真ファイル名写真ファイル名称を拡張子も含めて記入する。

半角英数大文字 12　固定 ▲

写真ファイル日本語名写真ファイルに関する日本語名等を記入する。全角文字

半角英数字 127 □ メディア番号一連のまとまった写真について、保存されている電子媒体番号

を記入する。単一の電子媒体であれば、全て”1”となる。半角数字 8 □

写真-大分類

写真を撮影した業務の種別を「工事」「測量」「調査」「地質」「広報」「設計」「その他」から選択して記入する。工事写真は常に

「工事」と記入する。

全角文字

半角英数字 8 □

写真区分

写真管理基準(案)の分類に準じ、「着手前及び完成写真」(既済部分写真等を含む)「施工状況写真」「安全管理写真」「使用材料写真」「品質管理写真」「出来形管理写真」「災害写真」「事故写真」「その他」(公害、環境、補償等)の区分のいずれかを記入する。

大分類が「工事」ではない場合は、自由記入とし、大分類が「工事」で「提出頻度写真」ではない場合は、記入は不要とする。

全角文字

工種

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル2「工種」を記入する。

全角文字

種別

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル3「種別」を記入する。

全角文字

細別

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル4「細別」を記入する。

全角文字

写真タイトル

写真の撮影内容がわかるように、写真管理基準(案)の撮影項目、撮影時期に相当する内容を記入する。全角文字

半角英数字 127 □ 工種区分予備工種区分に関して特筆事項があれば記入する。(複数記入可) 全角文字

参考図ファイル名

撮影位置図、凡例図等の参考図のファイル名を記入する。黒板に記した図の判読が困難となる場合、又は当該写真に関し、

撮影位置、撮影状況等を説明するために位置図面または凡例図等の参考図を請負者が作成している場合に記入する。

半角英数大文字 12 ▲

参考図ファイル日本語名参考図ファイルに関する日本語名等を記入する。全角文字

参考図タイトル

参考図の内容が判るようなタイトルを記入する。黒板に記した図の判読が困難となる場合、又は当該写真に関し、撮影位置、撮影状況等を説明するために位置図面または凡例図等の参考図を請負者が作成している場合に記入する。

全角文字

付加情報予備参考図、撮影箇所等に関して特筆事項があれば記入する。(複

数記入可) 全角文字

半角英数字 127 □ 撮影箇所

当該写真に関する測点位置、撮影対象までの距離、撮影内容等を簡潔に記入する。撮影位置図上に複数撮影位置が記載されている場合には、位置図上の記号等を記入する。

全角文字

撮影年月日

写真を撮影した年月日をCCYY-MM-DD方式で記入する。月または日が1桁の数の場合「0」を付加して、必ず10桁で記入する。（CCYY：西暦の年数、MM：月、DD：日）

例)平成20年12月3日　→ 2008-12-03

半角数字 - (HYPHEN- MINUS)

10　固定 □ 写

真情報　　

※

項目名必要度

基礎情報

写真フォルダ名 ◎

参考図フォルダ名 ○

適用要領基準 ◎

写真ファイル情報

撮影工種区分

付加情報

※

撮影情報

◎

△

◎

○

◎

△

◎

○

◎

△

○

◎

(20)

分類記入内容データ表現文字数記入者写真管理基準(案)の撮影箇所一覧表に示される提出頻度が不

要以外の写真の中から工事の全体概要や当該工事で重要となる代表写真の場合、「1」を記入する。代表写真でない場合は

「0」を記入する。

半角数字 1　固定 □

写真管理基準(案)の提出頻度に基づく写真である場合、「1」を

記入する。それ以外の場合は「0」を記入する。半角数字 1　固定 □ 黒板の判読が困難な場合、設計寸法及び実測寸法等の補足

事項を記入する。全角文字

半角英数字 127 □ 請負者側で検査立会者、特筆事項等があれば記入する。全角文字

半角英数字 127 □ ソフトウェアメーカが管理のために使用する。（複数記入可）全角文字

半角英数字 127 ▲

◎

△ ソフトメーカ用TAG

請負者説明文

必要度

△

○

◎ 写

真情報　　

※

項目名

施工管理値代表写真

提出頻度写真

(21)

3.4.3 メタ情報の検討に係る既述

表 3-4 土木工事写真管理基準（平成23年4月改定）関東地方整備局

写真管理基準

P1 1.適用

「デジタル写真管理情報基準(案)」(以下「本基準」という)は、

写真等(工事・測量・調査・地質・広報・設計)の原本を電子媒体で提出する場合の属性情報等の標準仕様を定めたものである。

P5 3.写真管理項目

【解説】

写真管理項目は、電子成果品の電子データファイルを検索、

参照、再利用するなど活用していくための属性項目である。

写真管理項目のデータ表現の定義は、「土木設計業務等の電子納品要領(案)」及び「工事完成図書の電子納品要領(案)」の使用文字に従う。

付属資料1 に管理ファイルのDTD、付属資料2 に管理ファイルのXML 記入例を示す。

工種、種別、細別の各項目は、新土木工事積算体系にない土木工事や他の工事の場合には、対応するレベルのものを正しく記入する。

写真区分ごとに工種、種別、細別の記入可否は異なる。写真区分ごとの記入可否の目安は、以下のとおりである。

「代表写真」の項目には、当該工事の概要が把握できる、

または重要な写真である場合に「1」を記入する。代表写真でない場合は「0」を記入する。

P6 4.ファイル形式

写真管理ファイルのファイル形式は XML 形式(XML1.0 に準拠)とする。

写真ファイルの記録形式はJPEG とし、圧縮率、撮影モードは監督(調査)職員と協議の上決定する。

(22)

参考図ファイルの記録形式は JPEG もしくは TIFF とする。JPEG の圧縮率、撮影モードは監督(調査)職員と協議の上決定する。TIFF は図面が判読できる

程度の解像度とする。

写真管理ファイルのスタイルシートの作成は任意とするが、作成する場合はXSL に準じる。

P8 6.写真編集等

写真の信憑性を考慮し、写真編集は認めない。

P8 7.有効画素数

有効画素数は、黒板の文字が確認できることを指標とする。

【解説】

有効画素数は、黒板の文字及び撮影対象が確認できることを指標(100 万画素程度)として設定する。

不要に有効画素数を大きくすると、ファイル容量が大きくなり、電子媒体が複数枚になるとともに、操作性も低くなるので、適切な有効画素数を設定する。

P8 8.撮影頻度と提出頻度の取り扱い

写真の原本を電子媒体で提出する場合は、写真管理基準(案) に示される撮影頻度に基づくものとする。

(23)

4. 写真撮影における条件の整理

ここでは、国土交通省直轄工事における写真管理に関する基準等より、画像メタデータの国際フォーマットである、Exif 2.3（Exchangeable image file format）のAPP領域（アプリケーション側の自由記述領域）を活用し、従来、黒板に記述していた工事の品質・出来形等に係る情報（撮影対象物の撮影工種、実測値等）に加え、写真の原本性（改ざんの有無）や位置情報（GPS）等を構造化して、実写真単体でこれらの情報を保有するための条件を整理した。

4.1 土木工事写真管理基準（平成 23 年 4 月版）

表 4-1 土木工事写真管理基準（平成23年4月版）

該当箇所現行解釈

（工事写真の撮影基準）（２）

撮影方法

写真撮影に当たっては、必要事項を記入した小黒板を文字が判読できるように被写体とともに写し込むものとする。

小黒板の判読が困難となる場合は、別紙に必要事項を記入し、写真に添付して整理する。

小黒板の写し込みは、施工状況や施工管理の記録を、写真に写し込まれた小黒板により把握するための規定である。工事写真（デジタル撮影）に、電子黒板で付与する場合は、写真撮影時に小黒板を写し込む必要がないことから、追加記述により可能とする。

デジタル写真管理情報基準（平成22年9月）

表 4-2 デジタル写真管理情報基準（平成22年9月版）見直し（案）

該当箇所現行解釈

6.写真編集等写真の信憑性を考慮し、写真編集は認

めない

デジタル写真管理情報基準では、「写真の信憑性を考慮し、写真編集は認めない」としているが、これはベースとなる工事写真の編集を認めないとの解釈である。工事写真の上に、電子的手段で小黒板に記入する必要事項を添付する場合は、写真の編集には当たらないと解釈する。

(24)

5. メタデータの定義（案）

5.1 適用範囲

出来形・品質ならびに、施工の実施状況とともに従来写しこんでいた小黒板に記載する情報（撮影対象物の撮影工種、実測値等）を適用範囲としている。

なお、本助成研究では、株式会社リコーが自社デジタルカメラで保有しているカメラメモ機能を活用することを基本として、小黒板に記載する情報をメタデータとして定義している。

5.1.1 メタデータの構造

メタデータは、項目名と記載内容（例）を次に示す。

写真区分　　　　：小黒板領域（ 4 ） -A 種別　　　　　　　：小黒板領域（ 4 ） -B 細別　　　　　　　：小黒板領域（ 4 ） -C 施工管理値　　　：小黒板領域（ 4 ） -D 　　　　　　　　　　　　設計寸法 n （ n=1-5 ）　　　　　　　　　　　　実測寸法 n （ n=1-5 ）参考図ファイル名：小黒板領域（ 4 ） -E 　　工事名称

工種撮影箇所

小黒板領域（ 1 ）小黒板領域（ 2 ）小黒板領域（ 3 ）

請負者名小黒板領域（ 5 ）写真区分　　　　：小黒板領域（ 4 ） -A 種別　　　　　　　：小黒板領域（ 4 ） -B 細別　　　　　　　：小黒板領域（ 4 ） -C 施工管理値　　　：小黒板領域（ 4 ） -D 　　　　　　　　　　　　設計寸法 n （ n=1-5 ）　　　　　　　　　　　　実測寸法 n （ n=1-5 ）参考図ファイル名：小黒板領域（ 4 ） -E 　　工事名称

工種撮影箇所

小黒板領域（ 1 ）小黒板領域（ 2 ）小黒板領域（ 3 ）

請負者名小黒板領域（ 5 ）

図 5-1 小黒板領域例に準じて記載する情報（イメージ）

記述例；項目名内容

工事名称トンネル工事：図5-1の小黒板領域（１）

請負者名 JACIC興業：図5-1の小黒板領域（５）

写真区分出来形管理写真：図5-1の小黒板領域（４）－A

(25)

5.1.2 メタデータの内容一覧

デジタル写真管理基準案の「3.4.2 メタデータ情報の一覧」から、「図5-1」の小黒板領域例に準じて記載する必要がある情報を次に示す。

表 5-1 メタデータの内容一覧

タグNO ① ② ③ ④ ⑤ 記入内容データ表現最大文字数必要度備考

1180 工事件名等

1210 工事名称契約図書に記載されている正式の工事名称を記入する。全角文字半角英数字

１６

３２ ◎ 小黒板領域（1）

1640 請負者情報

1650 請負者名請負者名の正式名称を記入する。ＪＶの場合には、ＪＶの正式名称及び代表会社名を続けて記入する。

全角文字半角英数字

１６

３２ ◎ 小黒板領域（5）

4110 撮影工種区分

4130 写真区分

写真管理基準(案)の分類に準じ、「着手前及び完成写真」(既済部分写真等を含む)「施工状況写真」「安全管理写真」「使用材料写真」「品質管理写真」「出来形管理写真」「災害写真」「その他(公害、環境、補償等)」の区分のいずれかを記入する。大分類が「工事」ではない場合は、

自由記入とする。

１６

３２ ◎ 小黒板領域（4）-A

4140 工種

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル2「工種」を記入する。新土木工事積算体系にない土木工事や他の工事の場合には対応するレベルのものを正しく記入する。

写真分類ごとに工種、種別、細別の記入可否は異なる。写真分類ごとの目安は、「着手前及び完成写真：×」「施工状況写真：△」「安全管理写真：△」「使用材料写真：△」「品質管理写真：○」「出来形管理写真：○」「災害写真：×」「その他：×」とする。(○：記入、△：記入可能な場合は記入、×：記入は不要し、空欄とする)大分類が「工事」ではない場合は、自由記入とする。

１６

３２ ◎ 小黒板領域（2）

4150 種別

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル3「種別」を記入する。新土木工事積算体系にない土木工事や他の工事の場合には対応するレベルのものを正しく記入する。

写真分類ごとに工種、種別、細別の記入可否は異なる。写真分類ごとの目安は「着手前及び完成写真：×」「施工状況写真：△」「安全管理写真：×」「使用材料写真：△」「品質管理写真：×」「出来形管理写真：○」「災害写真：×」「その他：×」とする。(○：記入、△：記入可能な場合は記入、×：記入は不要し、空欄とする)大分類が「工事」ではない場合は、自由記入とする。

１６

３２ ○ 小黒板領域（4）-B

4160 細別

土木工事の場合、工種以下の分類が明確で記入可能であれば、新土木工事積算体系のレベル4「細別」を記入する。写真分類ごとに工種、種別、

細別の記入可否は異なる。写真分類ごとの目安は「着手前及び完成写真：×」「施工状況写真：△」「安全管理写真：×」「使用材料写真：

△」「品質管理写真：×」「出来形管理写真：○」「災害写真：×」

「その他：×」とする。(○：記入、△：記入可能な場合は記入、×：記入は不要し、空欄とする)大分類が「工事」ではない場合は、自由記入とする

１６

３２ ○ 小黒板領域（4）-C

4190 付加情報

4200 参考図ファイル名

撮影位置図、凡例図等の参考図のファイル名を記入する。黒板に記した図の判読が困難となる場合、又は当該写真に関し、撮影位置、撮影状況等を説明するために位置図面または凡例図等の参考図を請負者が作成している場合に記入する。

半角英数大文字

１６

３２ ◎ 小黒板領域（4）-E 4240 撮影情報

4250 撮影箇所

当該写真に関する測点位置、撮影対象までの距離、撮影内容等を簡潔に記入する。撮影位置図上に複数撮影位置が記載されている場合には、位置図上の記号等を記入する。

１６

３２ ◎ 小黒板領域（3）

4290 施工管理値

黒板の判読が困難な場合、設計寸法及び実測寸法等の補足事項を記入する。タグ名称は、設計寸法、実測寸法とし、対をなしてｎ対（n=1-5)まで併記できる。

１６

３２ ◎ 小黒板領域（4）-D

なお、施工管理値は、複数の寸法に対して写真が一枚であることを想定してｎ＝5まで拡張できるようになっている。最大文字数、必要度、小黒板領域も定義例として載せている。

今後の課題としては、寸法の単位の標記や、参考図との対応などの定義が必要になってくる。

(26)

6. メタデータの画像ファイルへの取り込み

本助成研究では、株式会社リコーが自社デジタルカメラで保有しているカメラメモ機能を活用することを基本として、メタデータの内容を撮影時画像ファイルに書き込む一連の流れを以下に示す。

6.1 カメラメモの構成図

カメラメモは、予め作成されたメモリスト（リコーオリジナル形式）に5.2.2で定義案とした情報を入れる。それをカメラに取り込んで現場で選択して撮影すると、撮影と同時に画像ファイルに取り込まれる。なお、画像ファイルへの取り込み方は後述する。

メタ形式：リコーオリジナル　最大９９ファイル　項目：最大２０項目

　　　　最大２０バイト／項目　　内容：最大９９内容

　　　　最大３２バイト／内容メモリストカメラ側

ＰＣ側

メモリスト

メタ形式：リコーオリジナル同梱ソフト：ListEditorで作成　　　　　　Excel CSV形式で作成

画像ファイル形式：Exif Ver2.21 メモ情報形式：リコーオリジナル

撮影画像　ｘｘｘｘ。Ｊｐｇ　選択・撮影

転送

撮影画像　ｘｘｘｘ。Ｊｐｇ　

カメラメモ呼出用ＤＬＬ同梱（Ｉ／Ｆ開示）

コールリターンベンダーアプリケーション

取込

メタ形式：リコーオリジナル　最大９９ファイル　項目：最大２０項目

　　　　最大２０バイト／項目　　内容：最大９９内容

　　　　最大３２バイト／内容メモリストカメラ側

ＰＣ側

メモリスト

メタ形式：リコーオリジナル同梱ソフト：ListEditorで作成　　　　　　Excel CSV形式で作成

画像ファイル形式：Exif Ver2.21 メモ情報形式：リコーオリジナル

撮影画像　ｘｘｘｘ。Ｊｐｇ　選択・撮影

転送

撮影画像　ｘｘｘｘ。Ｊｐｇ　

カメラメモ呼出用ＤＬＬ同梱（Ｉ／Ｆ開示）

コールリターンベンダーアプリケーション

取込

図 6-1 カメラメモの構成図

(27)

6.2 リコー製 G700 の仕様 6.2.1 基本仕様

有効画素数約1210万画素

レンズ（焦点距離） 28～140mm（広角・x5倍ズーム）*35mm換算光学ズーム 5倍ズーム

マクロ機能約1cm～(広角) 約15cm～(望遠) デジタルズーム 4倍　光学ズーム併用最大20倍

ブレ補正機能電子式手ブレ補正機能 ISO感度ＡＵＴＯ ISO64～3200 内蔵フラッシュ強制発光10ｍ

調光範囲約20cm～10m(広角)　約40cm～6.2m(望遠) 傾き検出機能電子水準器内蔵

動画機能（画質、記録時間） 1280×720 30fps、最大90分又は4GB 画像モニター 3.0型約　92万ドット

内蔵メモリ約103MB

対応記録媒体 SDメモリカード(3.3V 256MB～2GB) SDHCメモリカード(～32GB) SD WORMカード(128MB、1GB) 撮影枚数約360枚※専用リチウム電池使用時

約40枚※単4アルカリ乾電池使用時

対応乾電池単4ニッケル水素電池又は単4アルカリ乾電池x2本外部I/F USB2.0 mini-B, AV-OUT

アクセサリー対応アクセサリーシュー（JIS B7101準拠) 37mm径フィルター対応

大きさ(W*H*D) Ｗ118.8ｘＨ71.0ｘＤ41.0mm レンズ突起部含まず重量(本体）約280ｇ

(バッテリー/SDメモリーカード/ストラップ含まず) 防水防塵性能 JIS/IEC防水保護等級8級

水深5m水中撮影2時間 JIS/IEC防塵保護等級6級

耐薬品性能消毒用エタノール、次亜塩素酸ナトリウムによる外観清掃可能

使用環境 -10℃～40℃

同梱品 AVケーブル、USBケーブル、CD-ROM 専用リチウム電池、充電器、ネックストラップ

水深5m撮影長時間360枚電子水準器内蔵

単4乾電池対応

耐薬品性内蔵10mﾌﾗｯｼｭ

広角5倍ｽﾞｰﾑ 1200万画素

1cmマクロ

3型高精細ﾓﾆﾀｰﾊｲﾋﾞｼﾞｮﾝ動画

外部ﾌﾗｯｼｭ対応市販ﾌｨﾙﾀｰ対応超広角22mm*

*ｵﾌﾟｼｮﾝDW-5 使用時

耐衝撃2m落下

6.2.2 カメラメモ仕様

内蔵ﾒﾓ対応複数ﾒﾓﾘｽﾄ対応

最大20項目

紐付け参照画像ｲﾝﾃﾞｯｸｽ検索撮影済み表示 CCDｺｰﾄﾞ読取

1. カメラメモ機能強化

最大20項目（←従来最大5項目）

内蔵メモリでもメモ記録対応

複数のメモから選択可能（最大99ファイル）

2. カメラメモの操作性向上

メモに紐付けした参照画像閲覧項目別インデックス検索メモに撮影済み表示

3. バーコード読取り

レンズ部で読取りしカメラメモに入力 1次元・2次元（QRコード等）に対応

4. カメラメモの活用

カメラメモ内容を入れて帳票印刷カメラメモ内容でファイル名をリネームバーコード内容でファイル名をリネーム

zカメラメモに対応した参照画像を確認できる！

OK ｶｸﾃｲカメラメモ 1/99

ID ID･･棟棟：：22：：AA棟棟階・工区階・工区：基礎：基礎//AA工区工区通り名通り名：：X1X1--X2*Y1X2*Y1--Y2Y2 部位部位：地中梁：地中梁符号・位置符号・位置：：G51/G51/外端外端

OKﾒﾓON DIS PﾒﾓOFF ADJｶｸﾃｲ参照OK カメラメモ 1/99

ID ID･･棟棟：：22：：AA棟棟階・工区階・工区：基礎：基礎//AA工区工区通り名通り名：：X1X1--X2*Y1X2*Y1--Y2Y2 部位部位：地中梁：地中梁符号・位置符号・位置：：G51/G51/外端外端

OKﾒﾓON

DIS PﾒﾓOFF ADJ参照

z撮影済みかどうかわかる！

OK ｶｸﾃｲカメラメモ

施主名：佐藤邸工事名称：01仮設工事

撮影済 ^ｶｸﾃｲ^OK

カメラメモ施主名：佐藤邸工事名称：01仮設工事

撮影済

z項目別のインデックスで検索可能！

メモに撮影済みフラグが表示される紐付け

検索がスピードアップされる

帳票印刷ﾌｧｲﾙ名リネーム

(28)

6.2.3 セキュリティー仕様

カメラロック対応画像加工検知画像加工検知ＳＤＷＯＲＭ対応ＳＤＷＯＲＭ対応 1. ライトワンスのＳＤカード、SD WORMに標準対応

サンディスク社製ライトワンスSDカードSD WORMに対応データ読み取りは従来のSDカード同様

消去・変更・初期化が不可

100年記録データ寿命（適切な保管条件）

フィルムに代わり警察などの原本管理業務に対応

2. カメラロック機能でさまざまな操作制限対応

ソフトキーボード、バーコードでパスワード入力多種のロック機能

カメラ全体の動作をロック内蔵メモリ再生をロック SD WORMカードのみの制限。

カメラの設定変更の制限

さまざまな操作制限で、画像の漏洩や間違いを防ぎます。

3. 撮影画像の信頼性を高める、画像加工検知機能

RSA暗号化方式を採用

付属のソフトウェアEC１で画像加工判定

アクセス制御イメージ

(29)

6.3 カメラメモの画像ファイル構造 6.3.1 カメラメモのファイルフォーマット

カメラメモ情報付きExifファイルのカメラメモ情報部分（メタデータ部分）を説明する。

リコーがオリジナルに規定したカメラメモ情報（メタデータ）は、「5.1.2 メタデータの内容一覧」

の規定に準じて、未定義のAPPｎセグメントの中のAPP5を格納領域として使用している。

SOI 圧縮データスタート

アプリケーションマーカセグメント１

（Exif情報用、サムネイルを含む）

(APP2) (アプリケーションマーカセグメント2) APP5共通ヘッダ部 APP5 アプリケーションマーカセグメント5 メタデータヘッダ部

ＤＱＴ量子化テーブルメタデータ本体

ＤＨＴハフマンテーブル

ＳＯＦフレームヘッダー

ＳＯＳスキャンヘッダー

Compressi on Data

圧縮データ

EOI 圧縮データ終了

APP1

図 6-2 カメラメモのファイルフォーマット

APP5 セグメントは APP5 共通ヘッダ部、メタデータヘッダ部、メタデータ本体から構成される。

これら全てを含む APP5の大きさは64KBをこえてはならない。APP5が複数ある場合には連続して記録し、他のマーカ領域を途中に挿入してはならない。APP5共通ヘッダ部とメタデータヘッダ部のフォーマットについては”APP5セグメントのヘッダ構造”の項で説明する。メタデータ本体のフォーマットについては”APP5セグメント0内のメタデータフォーマット”の項で説明する。

(30)

6.3.2 カメラメモのヘッダ構造

APP5共通ヘッダ部とメタデータヘッダ部のファイル構造について説明する。表中、黄色で示した部分が APP5 領域である。その中で特に赤く示した部分がメタデータ本体の領域である。APP5 セグメント自体の先頭位置は、APP5 セグメントの前にあるセグメントのサイズによって変動する。

APP5先頭の0xFFE5がAPP5の固有マーカである。

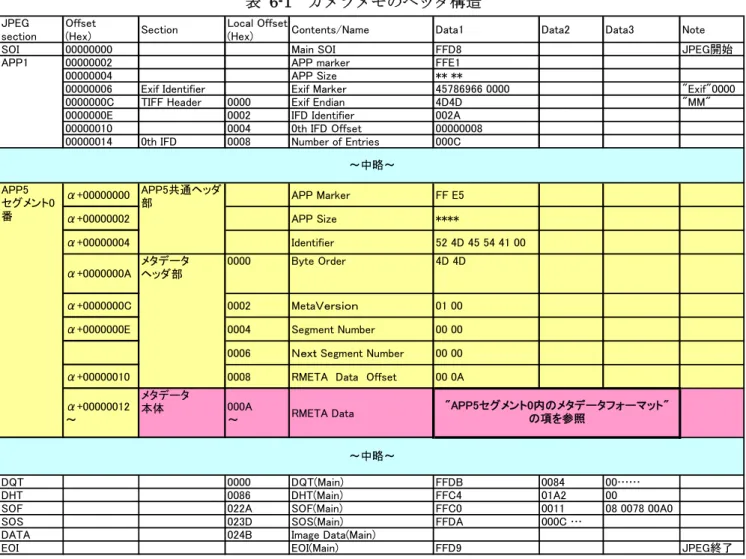

表 6-1 カメラメモのヘッダ構造

JPEG section

Offset

(Hex) Section Local Offset

(Hex) Contents/Name Data1 Data2 Data3 Note

SOI 00000000 Main SOI FFD8 JPEG開始

00000002 APP marker FFE1

00000004 APP Size ** **

00000006 Exif Identifier Exif Marker 45786966 0000 "Exif"0000 0000000C TIFF Header 0000 Exif Endian 4D4D "MM"

0000000E 0002 IFD Identifier 002A 00000010 0004 0th IFD Offset 00000008 00000014 0th IFD 0008 Number of Entries 000C

α+00000000 APP Marker FF E5

α+00000002 APP Size ****

α+00000004 Identifier 52 4D 45 54 41 00 0000 Byte Order 4D 4D

α+0000000C 0002 MetaＶｅｒｓｉｏｎ 01 00 α+0000000E 0004 Segment Number 00 00 0006 Ｎｅｘｔ Segment Number 00 00 α+00000010 0008 RMETA　Data　Offset 00 0A α+00000012

～

メタデータ

本体 000A

～ RMETA Data

DQT 0000 DQT(Main) FFDB 0084 00……

DHT 0086 DHT(Main) FFC4 01A2 00

SOF 022A SOF(Main) FFC0 0011 08 0078 00A0

SOS 023D SOS(Main) FFDA 000C …

DATA 024B Image Data(Main)

EOI EOI(Main) FFD9 JPEG終了

～中略～

APP1

～中略～

APP5 セグメント0 番

APP5共通ヘッダ部

メタデータヘッダ部

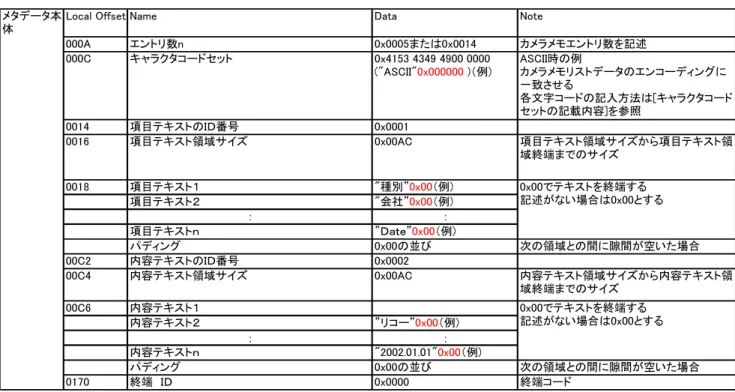

"APP5セグメント0内のメタデータフォーマット"

の項を参照 α+0000000A

メタデータを活用した写真管理業務の 高度化に関する研究

平成２４年１１月

株式会社リコー オプティカルシステム事業部 オプトシステム販売室

担当マネージャー 関 和之

メタデータを活用した写真管理業務の

高度化に関する研究

目次

写真区分 ：小黒板領域（ 4 ） -A 種別 ：小黒板領域（ 4 ） -B 細別 ：小黒板領域（ 4 ） -C 施工管理値 ：小黒板領域（ 4 ） -D 設計寸法 n （ n=1-5 ） 実測寸法 n （ n=1-5 ） 参考図ファイル名：小黒板領域（ 4 ） -E 工事名称

工種 撮影箇所

小黒板領域（ 1 ） 小黒板領域（ 2 ） 小黒板領域（ 3 ）

工種 撮影箇所

小黒板領域（ 1 ） 小黒板領域（ 2 ） 小黒板領域（ 3 ）

請負者名 小黒板領域（ 5 ）

メタデータを活用した写真管理業務の高度化に関する研究

株式会社リコー　オプティカルシステム事業部　オプトシステム販売室

担当マネージャー　　関　和之

工種撮影箇所

小黒板領域（ 1 ）小黒板領域（ 2 ）小黒板領域（ 3 ）

工種撮影箇所

小黒板領域（ 1 ）小黒板領域（ 2 ）小黒板領域（ 3 ）

請負者名小黒板領域（ 5 ）
