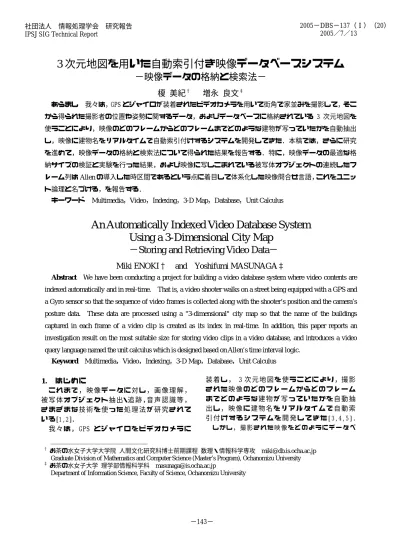

3次元地図を用いた自動索引付き映像データベースシステム－映像データの格納と検索法－
7
0
0
全文
(2) ースに格納するか，あるいはそのように自動索引. 本 研 究 で 実 装 す る 映 像 デ ー タ 格 納・検 索 部 で は ，. 付けされた映像データをどのように検索するかの. 撮影した映像データがビデオクリップとして. 体 系 に つ い て は ，今 後 の 課 題 と し て 残 さ れ て き た ．. VIDEO DB の Video テ ー ブ ル に 格 納 さ れ 検 索 に 供. そこで，本研究では，まず撮影されたビデオク. される．. リップを映像データベースに最適に格納するため の ，格 納 サ イ ズ の 検 証 と 実 験 を 行 う ．続 い て ，映. 像に写しこまれている被写体オブジェクトの 連 続 し た フ レ ー ム 列 を ユ ニ ッ ト (unit) と 定 義 し ， こ れ は Allen が 導 入 し た 時 区 間 で あ る と いう特徴に着目して，映像問合せ言語，これを ユ ニ ッ ト 論 理 (unit calculus)と 名 付 け る ， を 提 案 す る ． こ れ に よ り ， 例 え ば 「 銀 座 三 越 が 10 秒 以上映っている映像が欲しい」といった検索要求 に答えられるようになる．. 映像データの格納. 3. 3.1.. 映 像 データ格 納 法. 圧縮した映像データをリレーショナルデータベ ースに格納していく．格納方法には，以下の 2 つ の方法が考えられる． ①映像格納場所であるファイルパスのみを格納 ②映像そのものを格納 まず，①の場合，データベースには映像格納場 所の文字列しか格納しないため，データベースの 容量をそれほど取らなくてもすむ利点があるが，. 2.. 被写体建物オブジェクト自動索引付け. ユーザがデータベースサーバにアクセスしてもフ. 検索システムの概要. ァイルパスのみしか得ることが出来ない．一方，. ビデオカメラの撮影者はビデオ撮影者の位置と. ②の場合，映像をデータベースに格納するため，. 時 刻 を 取 得 す る た め に GPS を 身 に つ け ，ビ デ オ カ. データベースの容量は相当なものになるが，サー. メラに撮影者の姿勢を知るためにジャイロセンサ. バに接続すれば誰でもアクセスして映像を閲覧，. を取り付けて撮影する．また，ウェアラブルコン. 取得可能であり，映像編集中にシステム障害など. ピュータを用いてこれらのデータとそこに格納さ. に合った場合障害時回復の対象になる．本研究で. れている 3 次元地図データを総合的に処理し映像. は，このような理由から，映像データの共有性や. データに被写体建物オブジェクトの自動索引付け. データベースの一貫性を考えて②の手法を用いる．. をリアルタイムで行い，それを利用した映像検索. また，映像データは非圧縮時で 1 時間分のデー. システムを実現する．図１は我々が開発している. タ の 場 合 40∼ 50GByte も の 容 量 を 必 要 と す る ．そ. システムの全体像を表している．. こ で 圧 縮 技 術 と し て MPEG-1 を 用 い て デ ー タ 圧 縮. 映 像 自 動 索 引 部 で は ，撮 影 者 の GPS デ ー タ ，ジ. を 行 う こ と に よ り ，デ ー タ は 約 700MByte と な る ．. ャイロデータを取得し（建物名称を取得するため. こ の 圧 縮 を 行 う と ，15 フ レ ー ム（ 1 フ レ ー ム は 1/30. の ）2 次 元 ，3 次 元 地 図 を 用 い て リ ア ル タ イ ム に 被. 秒 ご と に 撮 ら れ る ）を 1GOP (Group Of Pictures)と. 写体建物オブジェクト抽出と索引付けを行う．そ. し て 圧 縮 さ れ る の で ，映 像 の 制 御 を 行 う 際 は GOP. れ に よ り INDEX DB の XBuilding テ ー ブ ル が 作 成. の整数倍単位での制御が好ましい．. される．. 野 中 ら の 研 究 [6]で は ，オ ブ ジ ェ ク ト 指 向 デ ー タ ベ ー ス シ ス テ ム に GOP 単 位 で 映 像 を 格 納 し て い るが，現在リレーショナルデータベースでは画像 や動画などをバイナリデータとして格納できる可 変 長 デ ー タ 型 の BLOB(Binary Large OBject)型 を 持 つので，本研究ではリレーショナルデータベース シ ス テ ム を 用 い て 格 納 す る ．こ の BLOB 型 1 カ ラ ム へ は 最 大 4GByte ま で の デ ー タ が 格 納 可 能 で あ る．. 3.2.. Video テーブルの作 成. 映像データ（＝ビデオクリップ）を格納するた め Video テ ー ブ ル を 定 義 す る ． こ の テ ー ブ ル の カ ラムには図 2 に示すように映像の取り出しに必要 図 1 3 次元地図を用いた被写体建物オブジェクトの 索引付け，検索システムの概念. と な る VideoID， 格 納 さ れ た 映 像 そ の も の を 示 す V_file, 映 像 の フ ァ イ ル 名 と な る V_name を 設 定 す. −144−.
(3) る．また，長時間の映像は等時間長に分割され， Partition_Num が 1 か ら 順 に 付 与 さ れ る ．. 図 3 再生待ち時間コスト. 3.3.2. 格 納 サイズ 図 2 Video テーブル. 映 像 を 分 割 す る に あ た り ，GOP の 整 数 倍 を グ ル ープにして，それを一つの分割として格納し，ユ. 3.3.. 映 像 の格 納 サイズの検 証. ニット単位で再生を行う．そこで，コスト最小と なる分割サイズを定量的に検証する．. 3.3.1. 再 生 待 ち 時 間 コ ス ト 映像の格納はユニットの再生と密接に関係する． 例えば再生したいユニットが 1 時間の映像データ. (1)分 割 による再 生 待 ち時 間 の実 験 この分割サイズを決定するため，映像ファイル. の 46 分 目 か ら 5 分 間 で あ っ た と す る ．も し 映 像 を. を 3 秒 ，15 秒 ，30 秒 ご と に 分 割 し て 格 納 し た も の. 分割しな. と ，6 分 52 秒 の ビ デ オ 1 本 分 を そ の ま ま 格 納 し た. い で ， 1 時 間 の ビ デ オ を そ の ま ま BLOB デ ー タ と. 時 の 130 秒 目 か ら の 映 像 の 再 生 待 ち 時 間 の 比 較 を. して格納した場合，不要部分の切り出し処理のた. 行った．実験環境は以下のとおりである：. めに相当の待ち時間を要することが想定される． そこで，映像を d 秒ごとに分割して格納するこ とによりその短縮が可能かを再生待ち時間のコス. Server： Windows2000. (HDD:90G ). デ ー タ ベ ー ス シ ス テ ム ： Oracle 9i（ JDBC） イ ン タ フ ェ ー ス ： Java サ ー ブ レ ッ ト. ト で 検 証 す る ．そ の た め 映 像 を d 1 , d 2 秒 (d 1 <d 2 )ご とに分割するとし，1 ユニットの時間長を u 秒で. 結 果 は ，3 秒 分 割 時 の 再 生 待 ち 時 間 が 10 秒 ，15 秒 分 割 時 の 再 生 待 ち 時 間 が 9 秒 ，30 秒 分 割 時 の 再. あるとする． (1)SQL 発 行 回 数 によるコスト. 生待ち時間が 8 秒，ビデオ 1 本時の再生待ち時間. ⎡ u ⎤ ⎡ u ⎤ ⎢ d 1 ⎥ ⎢ d 2 ⎥ ⎢ ⎥ ⎢ ⎥. た コ ス ト 式 の 最 小 値 を 実 現 す る の は d2＝ 6 分 52. と な り ， 1 分 割 サ イ ズ が 大 と な る ほ ど SQL 発 行. 秒 と す る と ， d1＝ 30 秒 の 時 と な る .. が 14 秒 で 図 4 に 示 す よ う に な り ， 3.3.1 で 検 証 し. 回 数 は 減 る ． d1, d2 の 比 率 を ，. ⎡ u ⎤ ⎡ u ⎤ d2 ⎢ d1 ⎥ ÷ ⎢ d 2 ⎥ ≒ d1 ⎢ ⎥ ⎢ ⎥. とし，これを x とおく．. (2)ファイルの fetch コスト fetch の コ ス ト は (1)と は 逆 に ， 分 割 サ イ ズ が 大 と な る ほ ど ユ ニ ッ ト 外 の 部 分 も fetch し て し ま う こ と に な る ． よ っ て (1)の 逆 数 の. 1 となる． x. し た が っ て ， 再 生 待 ち 時 間 コ ス ト は (1) + (2)で ， 次のように定式化される．. cos t = ax +. 図 4 再生待ち時間比較. b x. つまり，図 3 に示すグラフの最小点が定性的なコ. (2)1 ユニットの時 間 長 からの検 証. スト最小値を示す．. ユニットは一つの建物が写し込まれている単位 であるので，ビデオクリップの（格納のための） 分割サイズを，ユニットの時間長データの分布に 基づき検証する．人間がオブジェクトを「写って. −145−.
(4) いる」と認識できるのは 3 秒以上同じオブジェク. ー ム （ eと す る ） ま で 連 続 し て 写 し こ ま れ て い る ，. ト を 見 た と き と さ れ て い る た め [7]， 3 秒 以 上 の 時. 第 i番 目 の 部 分 と す る （ i≧ 1）． こ の ビ デ オ フ レ ー. 間長のユニットを用いる．. ム の 連 続 を u v ， o ， i =(v， o， i， b， e)で 表 し ，. 図 5 にユニット時間長分布データを示す．1 ユ. ユ ニ ッ ト（ unit）と 呼 ぶ ．ビ デ オ ク リ ッ プ vの 中 に. ニットあたり 5 秒程度のものが多く，また大きい. 存在する全てのユニットのなす集合をUVと記す．. 建 物 は 写 し こ ま れ る 時 間 が 長 く 30 秒 前 後 に 集 中. 図 7 に被写体建物オブジェクトとユニットの関 係を示す．例では，建物O1とそれが連続して写っ. していることが観測できた． 以 上 ， (1), (2)の 結 果 よ り ， 再 生 待 ち 時 間 が 最 小. て い る ユ ニ ッ ト の 対 が INDEX デ ー タ ベ ー ス の. と な る 分 割 サ イ ズ は 30 秒 付 近 に 存 在 す る こ と が. XBuildingテ ー ブ ル に 記 録 さ れ る の で ，少 な く と も. 明らかとなったので，実装ではビデオクリップを. (O 1 ， u v ， o ， 1 ) と (O 1 ， u v ， o ， 2 )の ２ つ の タ ッ プ ル. 30 秒 ご と に 分 割 し て 格 納 す る こ と と し た ．. が 存 在 す る ．そ の 結 果 ，建 物 IDで 問 い 合 わ せ る と ， その建物が写っているユニット全てを知ることが できる．. 図5. 4.. ユニット時 間 長 分 布 データ 図 7 被写体建物オブジェクトとユニットの関係. ユニット論理の導入と映像データの検 索. 4.2.. 4.1. ユ ニ ッ ト 図 1 の映像自動索引部で抽出された被写体建物 オ ブ ジ ェ ク ト の デ ー タ は XBuilding テ ー ブ ル に 格 納 さ れ る ． 図 6 に 示 す よ う に ， XBuilding テ ー ブ ル の 属 性 は 映 像 番 号 （ VideoID ）， 建 物 番 号 (BuildingID)， 建 物 名 (BuildingName)， 開 始 フ レ ー ム 番 号（ Fs），終 了 フ レ ー ム 番 号 (Fe)，ユ ニ ッ ト 番 号 (UnitID)で あ る ．. ユニットのオブジェクト指向表現. 検索の対象となるユニットは連続したフレーム 列 な の で ， そ れ は Allen の 時 区 間 [8]で あ る と 捉 え ることができる．さらにユニットは，ビデオ映像 であり，ビデオクリップ構成要素であることを考 慮 す る と ，図 8 に 示 す よ う な TimeInterval，Video， VideoClip， Unit の ク ラ ス 階 層 が 成 り 立 つ ． TimeInterval ク ラ ス は 開 始 時 刻 (start time point: stp)， 終 了 時 刻 (end time point: etp)の 属 性 を 持 つ ． ま た ， etp –stp で そ の 時 区 間 の 時 間 長 (duration)を 計 算 で き る の で ， そ れ を メ ッ ソ ド （ method） と し て 定 義 す る ． stp(), etp()は そ れ ぞ れ stp 値 と etp 値 を返すメソッドとする． Video ク ラ ス は 再 生 を 行 う playback()，映 像 の 開 始 フ レ ー ム 番 号 (start frame number: sfn)と 終 了 フ レ ー ム 番 号 (end frame number: efn)を 返 す sfn()と efn()と い う メ ソ ッ ド を 持 つ ． VideoClip ク ラ ス は 撮 影 さ れ た 映 像 そ の も の を. 図 6 Xbiuilding テーブル. 表すクラスで，ビデオクリップを識別する. 撮 影 さ れ た 映 像 の 中 で ， u v， o， i は 建 物 オ ブ ジ ェ ク ト （ oと す る ） が ， ビ デ オ ク リ ッ プ （ vと す る ） の あ る フ レ ー ム（ bと す る ）か ら 始 ま り ，あ る フ レ. vcid(Video Clip ID)と ， 撮 影 さ れ た 日 時 (date)を 属 性 に 持 ち ，ビ デ オ ク リ ッ プ の ID 番 号 を 返 す vcid()， 日 時 を 返 す date()と い っ た メ ソ ッ ド を 持 つ ．ま た ， ビ デ オ ク リ ッ プ は ユ ニ ッ ト を 導 出 す る の で Unit. −146−.
(5) ク ラ ス の オ ブ ジ ェ ク ト 群 を 指 す 属 性 derives と ， derives()と い う メ ソ ッ ド を 持 つ ． Unit ク ラ ス は ， ユ ニ ッ ト 独 自 の 性 質 と し て ， 被 写 体 建 物 オ ブ ジ ェ ク ト の. ID を 表 す. bid. (BuildingID)を 属 性 に 持 つ ．ユ ニ ッ ト に 一 貫 し て 写 っ て い る 建 物 の ID を 返 す bid()， ユ ニ ッ ト の ビ デ オ ク リ ッ プ を 返 す vc()， そ の ユ ニ ッ ト の 被 写 体 建 物 オ ブ ジ ェ ク ト（ 仮 に A と す る ）が ，ビ デ オ ク リ ップ内に写っている A の何番目の出現であるかを 表 現 す る sequence()を メ ソ ッ ド と し て 定 義 す る ． VideoClip ク ラ ス は 図 1 に お け る Video テ ー ブ ル に ， Unit ク ラ ス は 図 1 に お け る Xbuilding テ ー ブ ルに該当し，それぞれデータベースに格納されて いる．. 図 9 Allen の時区間の 13 種の時間的関連 図 8 ユニットの クラス階層図. 4.4. 4.3.. Allen の 時 区 間 論 理. Allen の 時 区 間 論 理 の 拡 張. Allen の 時 区 間 論 理 で は ， 例 え ば 時 区 間 X と Y. 2 つの時区間の間に存在する時間的関連は，. が X before Y の 関 係 に あ る と し て も ， X が Y の. Allen の 時 区 間 論 理 が 示 し て い る よ う に ， 図 9 に. 何秒前に終了していたのか，ということは表現で. 示 す 13 種 で あ る ． し か し ， 例 え ば ”X before Y”で. きない．しかしながら，映像の表現においては，. あ る こ と と ”Y after X”で あ る こ と は 同 値 な の で ，. このような時間関連を直接表現できる関連性を定. {before,. after} ， {meets,. overlapped-by},. {during,. met-by}, contains},. {overlaps, {starts,. 義しておいたほうが使いやすい． そ こ で ，我 々 は Allen の 時 区 間 論 理 を 図 10 に 示. started-by}, {finishes, finished-by}の 対 に つ い て は ，. さ れ る よ う に 拡 張 す る ．例 え ば ，X before(= , δ ) Y. そ れ ぞ れ {before, meets, overlaps, during, starts,. は X が 終 了 し て ，丁 度 δ 秒 後 に Y が 生 起 す る 関 連. finishes}を 代 表 元 と し て 使 用 し て か ま わ な い ．. を表す． 以 降 ，本 論 文 で は ，時 区 間 論 理 と 言 う 場 合 に は ， （特に，断りのない限り）拡張された時区間論理 を指すこととする．. −147−.
(6) 【 問 合 せ 表 現 例 1】 Q: 時 間 長 が 30 秒 以 上 の ユ ニ ッ ト X を 求 め. θ：<,>,≦,≧,=,≠ δ：秒. る． E: {X | (∃ v)(U v ∋ X ∧ X.duration()≧ 30)} こ こ に ，Q は 問 合 せ を ，E は ユ ニ ッ ト 論 理 表 現を，v はビデオクリップを表す． 【 問 合 せ 表 現 例 2】 Q:ユ ニ ッ ト Y と before の 関 係 に あ り ， そ の 間 隔 が 25 秒 以 上 の ユ ニ ッ ト X を 求 め る ． E:{X | (∃ v)(U v ∋ X ∧ X before(≧ ,25) Y)} （ 2） ビ デ オ レ ベ ル の 問 合 せ 表 現 ユニットをビデオとみなした時の問合せ体系 で あ る ．こ の 時 ，次 の（ 構 成 ）要 素 を 使 え る ． 関 数 playback()， sfn()， efn()， 比 較 演 算 子 θ （ <,>,≦ ,≧ ,=,≠ ）， 定 値 (constant) c． 【 問 合 せ 表 現 例 3】 Q:開 始 フ レ ー ム 番 号 が 3000 番 以 降 の ユ ニ ッ ト X を求める ． E:{X | (∃ v)(U v ∋ X ∧ X.sfn()≧ 3000)} （ 3） ユ ニ ッ ト レ ベ ル の 問 合 せ 表 現 この時，次の（構成）要素を使える． 図 10 Allen の時区間論理の拡張. 関 数 bid()，vc()，sequence()，比 較 演 算 子 θ（ <,>, ≦ ,≧ ,=,≠ ）， 定 値 c．. 4.5.. 【 問 合 せ 表 現 例 4】. ユニット論理の提案と基礎的考察. Q:SONY ビ ル (BildingID=12)が 写 っ て い る ユ ニ. 本節では，映像をユニット単位で検索するため. ットを求める．. の 問 合 せ 表 現 の 体 系 と し て ， ユ ニ ッ ト 論 理 (unit. E:{X | (∃ v)(U v ∋ X ∧ X.bid()=12)}. calculus)を 提 案 し ， 基 礎 的 考 察 を 加 え る ． X を ユ ニ ッ ト （ を 表 す ） 変 数 と し ，P(X)を X の. （ 4） 混 合 問 合 せ 表 現 例 以上に示したレベルの質問を混合した問合せ. み を 自 由 変 数 と す る 式 (formula) と す る と き ， {X| P(X)} を ユ ニ ッ ト 論 理 表 現 (unit. calculus. 表現． 【 問 合 せ 表 現 例 5】. expression)と い う ． こ の 表 現 は 映 像 デ ー タ ベ ー ス に 対 す る 問 合 せ 表 現 で あ る ．図 8 に 示 し た よ う に ，. Q:SONY ビ ル が 写 っ て い る ユ ニ ッ ト (Y)と 10. ユ ニ ッ ト は ビ デ オ で あ り ，ビ デ オ は 時 区 間 な の で ，. 秒 以 上 Overlap し ，時 間 長 が 50 秒 以 下 の ユ. ユニットの検索論理は階層性を持つ．以下，この. ニット X を求める． E:{X | ( ∃ v)(U v ∋ X ∧ X overlaps( ≧ ,10) Y. 階層のレベルに合わせて，代表的な問合せ表現を. ∧ Y.bid()=12 ∧ X.duration()≦ 50)}. 考察する． （ 1） 時 区 間 レ ベ ル の 問 合 せ 表 現 こ の レ ベ ル の 問 合 せ は ，ユ ニ ッ ト を ”閉 ”時 区 間. まとめと今後の課題. 5.. と み な し ，時 区 間 の 性 質 の み を 使 っ た 問 合 せ で. 本論文では，索引付けされた映像データの格納. あ る ．こ の 問 合 せ 表 現 に は ，次 の（ 構 成 ）要 素. に お い て ，そ の 最 適 な 格 納 サ イ ズ の 検 証 を 定 性 的 ，. を使える．. 定量的に行い，格納サイズを決定した．また，検. (a) 関 数 stp()， etp()， duration()， 比 較 演 算 子. 索の対象となるユニットは時区間であるという点. θ （ <,>,. ≦ ,≧ ,=,≠ ）， 時 間 長 δ (ま た は. δ 1 ， δ 2 )， 時 刻 τ ．. 理を拡張したユニット論理を提案し，代表的な問. (b) 図 10 に 示 さ れ た ユ ニ ッ ト 同 士 の 時 間 的 関 連．. に着目し，映像問合せ表現の体系として時区間論 合せ表現を考察した． 今後の課題として，ユニット論理の厳密な定義 と，検索対象をユニットのみならずビデオクリッ. −148−.
(7) プをも包含するように拡張した問合せの体系化を 目指すこと，およびリアルタイム索引付けを含む 全ての機能をウェアラブル環境で実装したシステ ムの完成を目指すことが挙げられる．. 文. 献. [1] Vaughan， G.， Smeaton， A.， Gurrin， C.， Lee ， H. ， and McDonald ， K.: “Design ， Implementation and Testing of an Interactive Video Retrieval System， ” Proceedings of the 5 t h ACM SIGMM International Workshop on Multimedia Information Retrieval， pp.23-30， November 2003. [2] Wang， Y.， Ostermann， J. and Zhang， Y-Q.: “Video Processing and Communications ， ” (book) Prentice Hall， 2002. [3] 石 黒 玲 ， 佐 藤 有 紀 子 ， 増 永 良 文 3 次 元 地 図 を用いたビデオコンテンツの自動索引法− 被写体建物オブジェクトの自動抽出− ，情 報 処 理 学 会 研 究 報 告（ DBWS2003），Vol2003， № 133-55， 2003 年 7 月 ． [4] 佐 藤 有 紀 子 ， 石 黒 玲 ， 増 永 良 文 3 次 元 地 図 を用いたディジタルビデオコンテンツの自 動索引法の提案と検証 ，日本データベース 学 会（ DBSJ Letters），Vol.3，No.1，pp.149-152， 2004 年 6 月 ． [5] Yukiko Sato and Yoshifumi Masunaga: ”A Novel Indexing Method for Digital Video Contents using a 3-Dimentional City Map ”， Proceedings of the 4 t h International Workshop on Web and Wireless Geographical Information Systems (W2GIS) ， pp.333-343 ， Springer, November 2004. [6] 野 中 和 明 ，増 永 良 文 MPEG-1 動 画 像 デ ー タ ベースシステムのプロトタイプ実装 ，情報 処 理 学 会 第 53 回 全 国 大 会 ， 7R-7 ， vol.3, pp.89-91, 1996.9 [7] HonJian Zhang, Chien Yong Low, Stephen W.Smoilar, JianHua Wu:” Video Parsing, Retrieval and Browsing” ， Intelligent Multimedia Information Retrieval ， ed. Mark T.Maybury, PP.139-158, MIT Press, Massachusetts, 1997. [8] J. Allen: Maintaining Knowledge about Temporal Intervals , Communications of the ACM ， Vol.26, No.11, pp.832-843, November 1983.. −149−.
(8)
