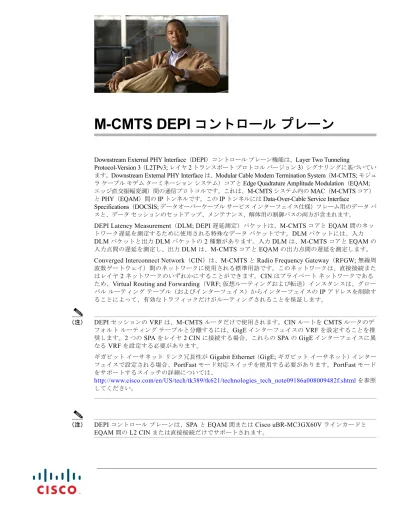

M-CMTS DEPI コントロールプレーン

(1)

M-CMTS DEPI

コントロール

プレーン

Downstream External PHY Interface（DEPI）コントロールプレーン機能は、Layer Two Tunneling

Protocol-Version 3（L2TPv3; レイヤ 2 トランスポートプロトコルバージョン 3）シグナリングに基づいています。Downstream External PHY Interface は、Modular Cable Modem Termination System（M-CMTS; モジュラケーブルモデムターミネーションシステム）コアと Edge Quadrature Amplitude Modulation（EQAM;

エッジ直交振幅変調）間の通信プロトコルです。これは、M-CMTS システム内の MAC（M-CMTS コア）と PHY（EQAM）間の IP トンネルです。この IP トンネルには Data-Over-Cable Service Interface

Specifications（DOCSIS; データオーバーケーブルサービスインターフェイス仕様）フレーム用のデータパ

スと、データセッションのセットアップ、メンテナンス、解体用の制御パスの両方が含まれます。

DEPI Latency Measurement（DLM; DEPI 遅延測定）パケットは、M-CMTS コアと EQAM 間のネッ

トワーク遅延を測定するために使用される特殊なデータパケットです。DLM パケットには、入力

DLM パケットと出力 DLM パケットの 2 種類があります。入力 DLM は、M-CMTS コアと EQAM の

入力点間の遅延を測定し、出力 DLM は、M-CMTS コアと EQAM の出力点間の遅延を測定します。

Converged Interconnect Network（CIN）は、M-CMTS と Radio Frequency Gateway（RFGW; 無線周波数ゲートウェイ）間のネットワークに使用される標準用語です。このネットワークは、直接接続また

はレイヤ 2 ネットワークのいずれかにすることができます。CIN はプライベートネットワークである

ため、Virtual Routing and Forwarding（VRF; 仮想ルーティングおよび転送）インスタンスは、グロー

バルルーティングテーブル（およびインターフェイス）からインターフェイスの IP アドレスを削除す

ることによって、有効なトラフィックだけがルーティングされることを保証します。

（注） DEPI セッションの VRF は、M-CMTS ルータだけで使用されます。CIN ルートを CMTS ルータのデ

フォルトルーティングテーブルと分離するには、GigE インターフェイスの VRF を設定することを推

奨します。2 つの SPA をレイヤ 2 CIN に接続する場合、これらの SPA の GigE インターフェイスに異なる VRF を設定する必要があります。

ギガビットイーサネットリンク冗長性が Gigabit Ethernet（GigE; ギガビットイーサネット）インターフェイスで設定される場合、PortFast モード対応スイッチを使用する必要があります。PortFast モードをサポートするスイッチの詳細については、

http://www.cisco.com/en/US/tech/tk389/tk621/technologies_tech_note09186a008009482f.shtmlを参照してください。

（注） DEPI コントロールプレーンは、SPA と EQAM 間または Cisco uBR-MC3GX60V ラインカードと

(2)

機能情報の確認

ご使用のソフトウェアリリースによっては、このモジュールに記載されている機能の中に、一部サポートされていないものがあります。最新の機能情報と注意事項については、ご使用のプラットフォームとソフトウェアリリースに対応したリリースノートを参照してください。本モジュールに記載されている機能についての情報と、各機能がサポートされているリリースの一覧については、「M-CMTS DEPI コントロールプレーンの機能情報」（P.35）を参照してください。

プラットフォームのサポートと Cisco IOS および Catalyst OS ソフトウェアイメージのサポートについては、Cisco Feature Navigator を使用してください。Cisco Feature Navigator にアクセスするには、 http://www.cisco.com/go/cfnに移動します。Cisco.com のアカウントは不要です。

内容

• 「M-CMTS DEPI コントロールプレーンの前提条件」（P.4） • 「M-CMTS DEPI コントロールプレーンの制約事項」（P.5） • 「M-CMTS DEPI コントロールプレーンについて」（P.5） • 「M-CMTS DEPI コントロールプレーンの設定方法」（P.8） • 「M-CMTS DEPI コントロールプレーンの設定例」（P.27） • 「M-CMTS DEPI コントロールプレーンの確認」（P.29） • 「その他の参考資料」（P.33） • 「M-CMTS DEPI コントロールプレーンの機能情報」（P.35） • 「用語集」（P.36）

M-CMTS DEPI

コントロール

プレーンの前提条件

表 1に、この機能のハードウェア互換性に関する前提条件を示します。（注） Cisco IOS の特定のリリースで追加されたハードウェアコンポーネントは、特に明記しない限り、それ以降のすべてのリリースでもサポートされます。表 1 M-CMTS DEPI コントロールプレーンに関するケーブルハードウェア互換性マトリクスプラットフォームプロセッサエンジンケーブルインターフェイスカード

Cisco RF ゲートウェイ 10 Cisco IOS Release 12.2(50)SQ

• Supervisor V-10GE エンジ

ンカード

Cisco IOS Release 12.2(50)SQ

(3)

次に、M-CMTS DEPI コントロールプレーンの前提条件を示します。

• Cisco ワイドバンド SPA または Cisco uBR-MC3GX60V ラインカードで GigE ポートを使用した双方向通信のサポート。

• DLM のサポート（入力）。

• M-CMTS ルータからの EQAM 設定のサポート（learn モードの EQAM を使用）。現在、learn 機能がサポートされているのは、Cisco RFGW-10 だけです。

• 接続性検証とリンク障害検出の提供。

• Management Information Base（MIB; 管理情報ベース）のサポート。

M-CMTS DEPI

コントロール

プレーンの制約事項

• DOCSIS MPEG-TS（DMPT）モードだけサポートされます。

M-CMTS DEPI

コントロール

プレーンについて

M-CMTS DEPI コントロールプレーン機能を設定するには、次の概念を理解しておく必要があります。 • 「M-CMTS DEPI コントロールプレーンのメリット」（P.5） • 「DEPI コントロール接続」（P.5） • 「DEPI データセッション」（P.6） • 「DEPI SSO」（P.6） • 「DEPI パス冗長性および N+1 DEPI 冗長性」（P.7） • 「GigE ポートレベル冗長性」（P.7） • 「手動 DEPI 設定とコントロールプレーン DEPI 設定の違い」（P.7） • 「DEPI EQAM 統計情報」（P.8）

M-CMTS DEPI

コントロール

プレーンのメリット

• DEPI コントロールプレーンは、M-CMTS ルータと EQAM 間のマルチホップネットワークの障害検出機能を提供します。

• Cisco RFGW-10（EQAM）は、DEPI コントロールプレーン経由で M-CMTS ルータから設定を学習します。

• DEPI コントロールプレーンは、DLM 経由の遅延を判断するための自動で正確な方式を支援します。

• DEPI コントロールプレーンは、相互運用性を可能にします。

DEPI

コントロール接続

SPA または Cisco uBR-MC3GX60 ラインカードダウンストリームチャネル上で DEPI トンネルを設定すると、DEPI コントロール接続が確立されます（存在しない場合）。M-CMTS ルータ（EQAM 以外）

(4)

チャネルが設定された SPA または Cisco uBR-MC3GX60 ラインカードごとに、少なくとも 1 つの

DEPI コントロール接続が存在する必要があります。1 つの SPA または Cisco uBR-MC3GX60 ライン

カードから 1 つ以上の EQAM へのコントロール接続は複数確立できます。DEPI コントロール接続が

切断された場合は、関連するすべての DEPI データセッションが切断されます。

SPA または Cisco uBR-MC3GX60 ラインカード上のプライマリリンクが 30 秒間に 6 回以上切り替わ

り、セカンダリリンクがアップしている場合は、セカンダリリンクがトラフィック用として選択され

ます。30 秒後またはセカンダリリンクで障害が発生したときの次のプライマリリンク移行中にリンク

がプライマリリンクに切り替わります。プライマリポートリンク切り替え情報を入手するには、show

controller modular-cable コマンドを使用します。プライマリ（port0）またはセカンダリリンク（port1）ステータスを取得するには、show controller gigabitEthernet コマンドを使用します。

DEPI

データ

セッション

プライマリと非プライマリのいずれのダウンストリームチャネルの場合でも、DEPI コントロール接続

がアクティブなときに DEPI データセッションが確立されます。Transport Stream Identifier（TSID）は、EQAM の物理 QAM を論理ワイドバンドチャネルにバインドするために使用されるため、EQAM

と M-CMTS ルータの両方で設定する必要があります。EQAM ではなく、M-CMTS ルータだけが、

DEPI データセッション生成を開始します。

DEPI SSO

Stateful Switchover（SSO; ステートフルスイッチオーバー）モードでの Cisco uBR10012 ルータでの

Cisco RFGW-10 スーパーバイザ冗長性および Route Processor（RP; ルートプロセッサ）冗長性は、

DEPI 手動モードと DEPI プロトコルモード（コントロールプレーン DEPI）の両方をサポートします。Cisco uBR10012 ルータの RP 冗長性の場合、手動 DEPI の中断は最小限に押さえられます。コン

トロールプレーンおよびデータセッションは、コントロールプレーン DEPI での RP スイッチオーバー後に再確立されますが、データプレーンノンストップフォワーディングは、引き続き DEPI データトラフィックを EQAM に送信します。スーパーバイザ冗長性の場合、DEPI 手動モードでは、スーパーバイザスイッチオーバーが、静的に設定された DEPI 接続に影響することはありません。したがって、スイッチオーバーによる DEPI データトラフィックの中断は 1 秒未満になります。DEPI プロトコルモードでは、土台となる IOS L2TPv3 プロトコルが SSO 非対応であるため、DEPI コントロールプレーンも SSO 非対応です。L2TPv3 プロト

コル状態と DEPI 状態のいずれも、アクティブスーパーバイザからスタンバイスーパーバイザにチェックポインティングされません。スーパーバイザのスイッチオーバー時、DEPI コントロールプレーンとデータプレーンは、次のようにして最小限のサービス停止時間で回復されます。 • DEPI コントロールプレーンとデータプレーンの再確立：スーパーバイザのスイッチオーバー時、新しくアクティブになったスーパーバイザカードは、M-CMTS ピアとの DEPI コントロール接続とデータセッションを再確立します。再確立したセッションの ID は、前と同じ DEPI セッション ID の範囲内になります。

• DEPI データプレーン NonstopForwarding：新しくアクティブになったスーパーバイザカードが

DEPI 接続とデータセッションを再確立している間、M-CMTS ルータが既存のデータセッションを通じて転送し続けている DEPI データトラフィックを Cisco RFGW-10 で受信し、処理します。この Nonstop Forwarding 機能により、サービス停止時間が 2 ～ 3 秒に短縮されます。既存のデー

タセッションは、新しいセッションが確立されたあとに削除されます。

スーパーバイザ冗長性の詳細については、『1:1 Supervisor Card Redundancy』機能ガイドを参照してください。

(5)

DEPI

パス冗長性および

_{N+1 DEPI}

冗長性

Cisco IOS Release 12.2(50)SQ2 では、DEPI Path Redundancy（DPR; DEPI パス冗長性）のサポートが追加されました。これは、Cisco uBR-MC3GX60V ラインカードの N+1 DEPI コントロールプレーン

冗長性とともに使用されます。この機能を使用すると、DEPI トンネルコンフィギュレーションモー

ドで protect-tunnel コマンドを使用して、保護カードでバックアップ DEPI セッションを設定できま

す。このモードの保護ラインカードでは、現用ラインカードの QAM チャネルの完全稼動セカンダリ

DEPI コントロール接続およびセッションが確立されます。プライマリ DEPI コントロール接続および

セッションは、現用ラインカードの GigE ポートで確立されます。これらのプライマリおよびセカンダ

リ DEPI セッションは、ターゲット QAM チャネルを一意に識別する、共通 TSID を使用してペアにされます。

（注） N+1 DEPI 冗長性機能は、Cisco uBR-MC3GX60 ラインカードだけでサポートされます。この機能は、

Cisco ワイドバンド SPA ではサポートされません。

N+1 DEPI 冗長性機能では、CableLabs Downstream External PHY Interface Specification

（CM-SP-DEPI-I08-100611）に基づいたデータパス冗長性をサポートする EQAM が必要です。

Cisco uBR-MC3GX60V ラインカードは、DEPI トンネルを GigE ポートあたり最大 6 つまでサポート

し、ダウンストリームチャネルあたり個別の DEPI セッションをサポートします。各 DEPI セッション

には、DEPI トンネルが 1 つだけ関連付けられます。複数の DEPI セッションと 1 つの DEPI トンネルを関連付けることができます。

N+1 DEPI 冗長性では、保護ラインカードが、起動時に各 QAM チャネルで DEPI コントロールセッ

ションを開始します。M-CMTS ルータがラインカード障害を検出すると、保護ラインカードにより、

障害が発生したラインカードのセッションをバックアップしていたすべてのセッションがイネーブルになります。

Cisco RF ゲートウェイが、保護 Cisco uBR-MC3GX60V ラインカードを介して到達できるようにするには、ネットワーク接続を設定する必要があります。

GigE

ポートレベル冗長性

ポートレベル冗長性は、デフォルトで、Cisco ワイドバンド SPA および Cisco uBR-MC3GX60V ラインカー

ドで設定されます。M-CMTS ルータでは、ポートレベル冗長性を手動で設定する必要はありません。

手動

_DEPI

設定とコントロール

プレーン

_DEPI

設定の違い

手動 DEPI 設定では、Cisco uBR-MC3GX60V ラインカードで N+1 DEPI 冗長性およびポートレベル冗長性もサポートされます。

次に、手動 DEPI とコントロールプレーン DEPI の設定の違いを示します。

• 手動 DEPI 設定では、保護トンネルを設定する必要はありません。現用カードの設定は、IPC メッ

セージを介して保護カードに自動的に適用されます。DEPI コントロールプレーン冗長性では、

EQAM および M-CMTS ルータの両方で保護トンネルを設定する必要があります。

• 手動 DEPI 設定の場合、Cisco uBR-MC3GX60V ラインカードの GigE ポートは、アクティブ/

パッシブモードでなければなりません。

• EQAM と M-CMTS ルータ間の DEPI 接続は、手動 DEPI 設定では静的です。一方、データセッ

(6)

DEPI EQAM

統計情報

DEPI EQAM 統計情報機能を使用すると、EQAM から、すべての DEPI トンネルのすべてのデータ

セッションの M-CMTSルータに QAM チャネル統計情報を送信できます。この機能のサポートは、

Cisco IOS Release 12.2(50)SQ2 から追加されました。M-CMTS ルータでは、DEPI EQAM 統計情報

機能がデフォルトで設定されています。この設定をディセーブルにするには、グローバルコンフィ

ギュレーションモードで、depi eqam-stats コマンドの no 形式を使用します。

（注） Cisco RF ゲートウェイ 10 は、EQAM 統計情報を M-CMTS ルータに送信します。他の EQAM は、

EQAM 統計情報機能をサポートしていません。

EQAM 統計情報を確認するには、特権 EXEC モードで、verbose キーワードを指定した show depi

session コマンドを使用します。

M-CMTS DEPI

コントロール

プレーンの設定方法

ここでは、次の手順について説明します。 • 「M-CMTS ルータ上での DEPI コントロールプレーンの設定」（P.8）（必須） • 「Cisco RFGW-10 上での DEPI コントロールプレーンの設定」（P.14）（必須） • 「M-CMTS ルータおよび Cisco RFGW-10 での N+1 DEPI 冗長性の設定」（P.22）（オプション） • 「M-CMTS ルータ上での DLM の設定」（P.24）（必須） • 「M-CMTS ルータでの DEPI データセッションのディセーブル化」（P.25）（オプション）

M-CMTS

ルータ上での

_DEPI

コントロール

プレーンの設定

ここでは、M-CMTS ルータ上での DEPI コントロールプレーンの設定方法について説明します。

（注） Cisco ワイドバンド SPA および Cisco uBR-MC3GX60 ラインカードの DEPI コントロールプレーンの設定手順は同じです。手順の概要 1. enable 2. configure terminal 3. l2tp-class l2tp-class-name 4. hello seconds

5. retransmit retries max-retransmissions

6. retransmit timeout [max | min] retransmit-timeout 7. exit

8. depi-class depi-class-name 9. exit

(7)

11. l2tp-class l2tp-class-name 12. depi-class depi-class-name 13. dest-ip dest-ip-address 14.（オプション）tos value 15. exit

16. controller modular-cable {slot/bay/port | slot/subslot/controller} 17. modular-host subslot slot/subslot

18. rf-channel rf-channel cable downstream channel-id channel-id

19. rf-channel rf-channel frequency freq [annex {A | B} modulation {64 | 256} [interleave-depth {8

| 12 | 16 | 32 | 64 | 128}]]

20. rf-channel rf-channel depi-tunnel depi-tunnel-name tsid id 21. rf-channel rf-channel rf-power power-level

22. no rf-channel rf-channel rf-shutdown 23. exit

24. interface gigabitethernet slot/subslot/port 25. ip-address ip-address mask-ip-address 26. negotiation {forced | auto}

27. end 手順の詳細コマンドまたはアクション目的ステップ 1 enable 例： Router> enable 特権 EXEC モードをイネーブルにします。 • パスワードを入力します（要求された場合）。ステップ 2 configure terminal 例：

Router# configure terminal

グローバルコンフィギュレーションモードを開始

します。

ステップ 3 l2tp-class l2tp-class-name

例：

Router(config)# l2tp-class class1

l2tp-class テンプレートを作成します。テンプレートを設定する必要はありますが、オプション設定は必須ではありません。（注）すべてのコントロールチャネルのパラメータが同じ場合は、M-CMTS 専用のテンプレートを作成する必要があります。

(8)

ステップ 4 hello seconds 例： Router(config-l2tp-class)# hello 90 （オプション）レイヤ 2 コントロールチャネルの「hello」キープアライブパケットの交換間隔を設定します。 • seconds：一方のレイヤ 2 コントロールチャネルのルータが、「hello」キープアライブパケットをそのピアルータに送信してから、次の送信を行うまでの時間（秒単位）。有効な範囲は 0 ～ 1000 秒です。デフォルト値は 60 秒です。（注）ネットワーク問題に対する DEPI トンネルの感度を下げる場合、「hello」キープアライブパケットの間隔を長くします。

ステップ 5 retransmit retries max-retransmissions

例：

Router(config-l2tp-class)# retransmit retries 5

（オプション）コントロールパケット再送信の再試

行設定を指定します。

• max-retransmissions：ピア Provider Edge（PE;

プロバイダーエッジ）ルータが応答していない

ことを決定する前に発生する再試行のサイクル数。有効な範囲は 5 ～ 1000 です。デフォルト

値は 15 です。値を小さくすると、障害検出が

速くなります。ステップ 6 retransmit timeout [max | min] retransmit-timeout

例：

Router(config-l2tp-class)# retransmit timeout max 1

コントロールパケット再送信の最大および最小再

送信間隔（秒単位）を指定します。

• {max | min} retransmit-timeout：有効な範囲は

1 ～ 8 です。デフォルトの最大間隔は 8 で、デフォルトの最小間隔は 1 です。ステップ 7 exit 例： Router(config-l2tp-class)# exit L2TP クラスコンフィギュレーションモードを終了します。ステップ 8 depi-class depi-class-name 例：

Router(config)# depi-class SPA0

DEPI クラステンプレートを作成します。ステップ 9 exit 例： Router(config-depi-class)# exit DEPI クラスコンフィギュレーションモードを終了します。ステップ 10 depi-tunnel working-depi-tunnel-name 例：

Router(config)# depi-tunnel SPA0

DEPI トンネルテンプレートを作成します。

例：

Router(config-depi-tunnel)# l2tp-class class1

L2TP コントロールチャネルパラメータを継承するように指定します。

(9)

ステップ 12 depi-class depi-class-name

例：

Router(config-depi-tunnel)# depi-class SPA0

DEPI コントロールチャネルパラメータを継承するように指定します。ステップ 13 dest-ip dest-ip-address 例： Router(config-depi-tunnel)# dest-ip 192.0.2.103 DEPI トンネルのターミネーションポイントの宛先 IP アドレスを指定します。M-CMTS ルータで設定を行う場合、宛先 IP アドレスは、EQAM の IP アドレスです。EQAM で設定する場合、これは、 M-CMTS ルータの IP アドレスです。ステップ 14 tos value 例： Router(config-depi-tunnel)# tos 100 （オプション）L2TPv3 データセッションの IP パケットの ToS バイトの値を設定します。有効な値の範囲は 0 ～ 255 です。デフォルト値は 0 です。ステップ 15 exit 例： Router(config-depi-tunnel)# exit データセッションコンフィギュレーションモードを終了します。

ステップ 16 controller modular-cable {slot/bay/port | slot/subslot/controller}

例：

Router(config)# controller modular-cable 1/0/0

SPA またはラインカードのモジュラケーブルコン

トローラインターフェイスを指定します。

• slot：SPA Interface Processor（SIP; SPA イン

ターフェイスプロセッサ）またはラインカード

スロット。スロット 1 および 3 は、SIP に使用

されます。有効な範囲はラインカードスロット

の 5 ～ 8 です。

• bay：SPA がある SIP のベイ。有効な値は 0

（上部ベイ）および 1（下部ベイ）です。 • port：SPA のインターフェイス番号を指定します。 • subslot：ケーブルインターフェイスラインカードサブスロット。有効な値は 0 ～ 1 です。 • controller：モジュラケーブルのコントローラインデックス。有効な範囲は 0 ～ 2 です。ステップ 17 modular-host subslot slot/subslot

例：

Router(config-controller)# modular-host subslot 6/0

DOCSIS 3.0 ダウンストリーム処理またはダウンス

トリームチャネルボンディング処理に使用される

モジュラホストラインカードを指定します。

ステップ 18 rf-channel rf-channel cable downstream channel-id channel-id

例：

Router(config-controller)# rf-channel 0 cable downstream channel-id 24 ダウンストリームチャネル ID を RF チャネルに割り当てます。 • rf-port：SPA またはラインカードの RF チャネル物理ポート。RF ポートの有効な値は、 Annex 変調の設定により異なります。 • channel-id：一意なチャネル ID。有効な範囲は 1 ～ 255 です。コマンドまたはアクション目的

(10)

ステップ 19 rf-channel rf-channel frequency freq [annex {A | B} modulation {64 | 256} [interleave-depth {8 | 12 | 16 | 32 | 64 | 128}]]

例：

Router(config-controller)# rf-channel 0 freq 555000000 annex B mod 64qam inter 32

モジュラケーブルコントローラコンフィギュレーションモードの RF チャネルの周波数を設定します。 • rf-port：SPA またはラインカードの RF チャネル物理ポート。RF ポートの有効な値は、 Annex 変調の設定により異なります。 • freq：RF チャネルの中心周波数。各 RF チャネルの有効な範囲は、Annex タイプにより異なります。 • none：RF チャネルがシャットダウンされたときに指定周波数を削除します。これは、N+1 保護ラインカードのモジュラケーブルコントローラで設定できます。これは、このコントローラでは、周波数を設定する必要がないためです。 • annex {A | B}：各 RF チャネルの MPEG フレーミングフォーマットを示します。 – A：Annex A。ダウンストリームが、 ITU-TJ.83 Annex A で指定されている European MPEG フレーミングフォーマットに準拠していることを示します。 – B：Annex B。ダウンストリームが、 ITU-TJ.83 Annex B で指定されている

North American MPEG フレーミングフォーマットに準拠していることを示します。 • modulation {64 | 256}：各 RF チャネルの変調速度（64 または 256 QAM）を示します。 • interleave-depth：ダウンストリームインターリーブ深度を示します。Annex A の場合、インターリーブ値は 12 です。Annex B の場合、有効な値は 8、16、32、64、128 です。

ステップ 20 rf-channel rf-channel depi-tunnel depi-tunnel-name tsid id

例：

Router(config-controller)# rf-channel 0 depi-tunnel SPA0 tsid 100

指定された L2TP クラスと DEPI クラスの設定を継承する DEPI トンネルをモジュラコントローラの RF チャネルにバインドします。 • rf-channel：SPA またはラインカードの RF チャネル物理ポート。 • depi-tunnel-name：DEPI トンネルの名前。 • tsid id：（オプション）QAM サブインターフェイスの Transport Stream Identifier（TSID）値を指定します。TSID は、SPA またはラインカードの論理 RF チャネルを RF ゲートウェイ 10 の物理 QAM に関連付けるために使用されます。

(11)

ステップ 21 rf-channel rf-channel rf-power power-level

例：

Router(config-controller)# rf-channel 0 rf-power 46 SPA またはラインカードの RF チャネルの RF 電力を設定します。 • rf-port：SPA またはラインカードの RF チャネル物理ポート。RF ポートの有効な値は、 Annex 変調の設定により異なります。 • power-level：目的の RF 出力電力（dBmV）。有効な範囲は、ケーブルインターフェイスにより異なります。フォーマットは、XY.Z です。デフォルトでは、.Z は、.0 として追加されます。

ステップ 22 no rf-channel rf-channel rf-shutdown

例： Router(config-controller)# no rf-channel 0 rf-shutdown RF チャネルをイネーブルにします。 • rf-port：SPA またはラインカードの RF チャネル物理ポート。RF ポートの有効な値は、 Annex 変調の設定により異なります。ステップ 23 exit 例： Router(config-controller)# exit コントローラコンフィギュレーションモードを終了します。

ステップ 24 interface gigabitethernet slot/subslot/port

例：

Router(config)# interface gigabitethernet 1/0/0

M-CMTS ルータのギガビットイーサネットインターフェイスの位置を指定します。

の 5 ～ 8 です。

• subslot：SPA がインストールされている SIP の

セカンダリスロットまたはケーブルインター

フェイスラインカードサブスロットを指定し

ます。有効な値は 0 ～ 1 です。

• port：インターフェイス番号を指定します。ステップ 25 ip-address ip-address mask-ip-address

例：

Router(config-if)# ip-address 192.0.2.155 255.255.255.0

SPA またはラインカード Field-Programmable Gate Array（FPGA）の IP アドレスを設定します。この

アドレスは、ルータが EQAM デバイスに送信する

パケットのソース IP アドレスとして使用されます。

ステップ 26 negotiation {forced | auto}

例：

Router(config-if)# negotiation auto

SPA またはラインカードインターフェイスでネゴシエーションをイネーブルにします。ステップ 27 end 例： Router(config-if)# end 特権 EXEC モードに戻ります。コマンドまたはアクション目的

(12)

例

次に、M-CMTS ルータでの DEPI コントロールプレーンの設定例を示します。

Router> enable

Router# configure terminal

Router(config)# l2tp-class class1 Router(config-l2tp-class)# hello 90

Router(config-l2tp-class)# retransmit retries 5 Router(config-l2tp-class)# retransmit timeout max 1 Router(config-l2tp-class)# exit

Router(config)# depi-class SPA0 Router(config-depi-class)# exit Router(config)# depi-tunnel SPA0

Router(config-depi-tunnel)# l2tp-class class1 Router(config-depi-tunnel)# depi-class SPA0 Router(config-depi-tunnel)# dest-ip 192.0.2.103 Router(config-depi-tunnel)# tos 100

Router(config-depi-tunnel)# exit

Router(config)# controller modular-cable 1/0/0 Router(config-controller)# modular-host subslot 6/0

Router(config-controller)# rf-channel 0 cable downstream channel-id 24

Router(config-controller)# rf-channel 0 freq 555000000 annex B mod 64qam inter 32 Router(config-controller)# rf-channel 0 depi-tunnel SPA0 tsid 100

Router(config-controller)# rf-channel 0 rf-power 46.8 Router(config-controller)# no rf-channel 0 rf-shutdown Router(config-controller)# exit

Router(config)# interface gigabitethernet 1/0/0

Router(config-if)# ip-address 192.0.2.155 255.255.255.0 Router(config-if)# negotiation auto

Router(config-if)# end

Cisco RFGW-10

上での

_DEPI

コントロール

プレーンの設定

ここでは、Cisco RFGW-10 上での DEPI コントロールプレーンの設定方法について説明します。手順の概要 1. enable 2. configure terminal 3. l2tp-class l2tp-class-name 4. hello seconds

5. retransmit retries max-retransmissions

6. retransmit timeout [max | min] retransmit-timeout 7. exit 8. depi-class depi-class-name 9. exit 10. depi-tunnel working-depi-tunnel-name 11. l2tp-class l2tp-class-name 12. depi-class depi-class-name 13. dest-ip dest-ip-address

(13)

14. exit

15. interface {qam | qam-red} slot/port[.channel] 16. cable mode {depi | video} {local | remote} [learn]

（注）ステップ 17～ステップ 24は、Cisco RFGW-10 が learn モードではない場合だけ実行できます。

learn モードは、M-CMTS ルータが Cisco RFGW-10 と使用されている場合の推奨モードです。

17. cable downstream stacking stacking 18. no cable downstream rf-shutdown 19. cable downstream Annex {A | B} 20. cable downstream frequency frequency 21. cable downstream interleave-level {1 | 2} 22. cable downstream interleave-depth depth

23. cable downstream modulation {64qam | 256qam} 24. cable downstream rf-power power

25. cable downstream tsid id

26. depi depi-tunnel working-depi-tunnel-name 27. exit

（注） Cisco RFGW-10 の IP アドレスを設定するには、M-CMTS ルータで Cisco RFGW-10 との直接 GigE 接

続が確立されているときに、ステップ 28～ステップ 30を実行します。

Cisco RFGW-10 では、レイヤ 3 スイッチングがサポートされるため、設定される IP アドレスが

M-CMTS ルータからアクセスできる限り、VLAN で IP アドレスを設定できます。

28. interface gigabitethernet slot/port 29. no switchport

30. ip-address ip-address mask-ip-address 31. end 手順の詳細コマンドまたはアクション目的ステップ 1 enable 例： Router> enable 特権 EXEC モードをイネーブルにします。 • パスワードを入力します（要求された場合）。ステップ 2 configure terminal 例：

(14)

例：

Router(config)# l2tp-class class1

L2TP クラステンプレートを作成します。テンプレートを設定する必要はありますが、オプション設定は必須ではありません。（注）すべてのコントロールチャネルのパラメータが同じ場合は、Cisco RFGW-10 専用のテンプレートを作成する必要があります。ステップ 4 hello seconds 例： Router(config-l2tp-class)# hello 30 （オプション）レイヤ 2 コントロールチャネルの「hello」キープアライブパケットの交換間隔を設定します。 • seconds：一方のレイヤ 2 コントロールチャネルのルータが、「hello」キープアライブパケットをそのピアルータに送信してから、次の送信を行うまでの時間（秒単位）。有効な範囲は 0 ～ 1000 秒です。デフォルト値は 60 秒です。（注） Cisco RFGW-10 の「hello」値は、 M-CMTS ルータで設定されている値と異なることがあります。30 秒を指定することを推奨します。指定秒数を 10 秒未満にすると、M-CMTS ルータでネットワーク接続が切断された場合に、セッションフラップやラインカードスイッチオーバーが発生することがあります。ステップ 5 retransmit retries max-retransmissions

例：

Router(config-l2tp-class)# retransmit retries 5

（オプション）コントロールパケット再送信の再試

行設定を指定します。

• max-retransmissions：ピア Provider Edge（PE;

プロバイダーエッジ）ルータが応答していない

ことを決定する前に発生する再試行のサイクル数。有効な範囲は 5 ～ 1000 です。デフォルト

値は 15 です。値を小さくすると、障害検出が

速くなります。ステップ 6 retransmit timeout [max | min] retransmit-timeout

例：

Router(config-l2tp-class)# retransmit timeout max 1

コントロールパケット再送信の最大および最小再

送信間隔（秒単位）を指定します。

• {max | min} retransmit-timeout：有効な範囲は

1 ～ 8 です。デフォルトの最大間隔は 8 で、デフォルトの最小間隔は 1 です。ステップ 7 exit 例： Router(config-l2tp-class)# exit L2TP クラスコンフィギュレーションモードを終了します。ステップ 8 depi-class depi-class-name 例：

Router(config)# depi-class SPA0

DEPI クラステンプレートを作成します。

(15)

ステップ 9 exit 例： Router(config-depi-class)# exit DEPI クラスコンフィギュレーションモードを終了します。ステップ 10 depi-tunnel working-depi-tunnel-name 例：

Router(config)# depi-tunnel SPA0

DEPI トンネルテンプレートを作成します。

例：

Router(config-depi-tunnel)# l2tp-class class1

L2TP コントロールチャネルパラメータを継承するように指定します。

ステップ 12 depi-class depi-class-name

例：

Router(config-depi-tunnel)# depi-class SPA0

DEPI コントロールチャネルパラメータを継承するように指定します。ステップ 13 dest-ip dest-ip-address 例： Router(config-depi-tunnel)# dest-ip 192.0.2.155 M-CMTS ギガビットイーサネットポートの宛先 IP アドレスを指定します。ステップ 14 exit 例： Router(config-depi-tunnel)# exit DEPI コンフィギュレーションモードを終了します。

ステップ 15 interface {qam | qam-red} slot/port[.channel]

例：

Router(config)# interface qam 6/4.1

QAM インターフェイスまたは冗長性が設定された

（QAM-red）インターフェイスを指定します。

• slot：Cisco RFゲートウェイ 10 のラインカードの QAM または QAM-red スロット。QAM

上でラインカードの冗長性が設定されている場合は、インターフェイスが QAM-red になります。有効な範囲は 3 ～ 12 です。 • port：ラインカードのインターフェイス番号。有効な範囲は 1 ～ 12 です。 • .channel：（オプション）ポートのチャネルを指定します。有効な範囲は 1 ～ 4 です。コマンドまたはアクション目的

(16)

ステップ 16 cable mode {depi | video} {local | remote}

[learn]

例：

Router(config-subif)# cable mode depi remote learn

QAM チャネルのモードを設定します。

• depi：QAM チャネルの DEPI モードを指定します。 • video：QAM チャネルのビデオモードを指定します。 • local：QAM チャネルが手動で設定されることを指定します。 • remote：QAM チャネルがリモートで設定されることを指定します。 • learn：（オプション）QAM チャネルが「learn」モードで、Cisco RFGW-10 が M-CMTS ルータからチャネル設定を学習できることを指定します。単一のポートのすべての QAM チャネルは、この設定が機能するように「learn」モードでなければなりません。

（注） QAM が「learn」モードの場合、QAM チャ

ネルパラメータをすべて設定する必要はあ

りません。Cisco RFGW-10 が「learn」モードの場合はこれらの手順のパラメータ

を変更できないため、ステップ 17～ステッ

プ 24は実行しないでください。

ステップ 17 cable downstream stacking stacking

例：

Router(config)# cable downstream stacking 4

スタッキングレベルを設定します。スタッキングレベルには、1、2、または 4 を使用できます。 • QAM チャネル 1 は、スタッキングレベル 1 に指定された RF ポートでイネーブルになります。 • QAM チャネル 1 および 2 は、スタッキングレベル 2 に指定された RF ポートでイネーブルになります。 • QAM チャネル 1、2、3、4 は、スタッキングレベル 4 に指定された RF ポートでイネーブルになります。

ステップ 18 no cable downstream rf-shutdown

例：

Router(config-if)# no cable downstream rf-shutdown

内蔵アップコンバータをイネーブルにします。

(17)

ステップ 19 cable downstream Annex {A | B}

例：

Router(config-if)# cable downstream Annex A

ダウンストリームポートの MPEG フレーミングフォーマットを設定します。 • annex {A | B}：各 RF チャネルの MPEG フレーミングフォーマットを示します。 – A：Annex A。ダウンストリームが、 ITU-TJ.83 Annex A で指定されている European MPEG フレーミングフォーマットに準拠していることを示します。 – B：Annex B。ダウンストリームが、

ITU-TJ.83 Annex B で指定されている North American MPEG フレーミングフォーマットに準拠していることを示します。

シスコ製ケーブルインターフェイスラインカード

ではすべて、デフォルトは Annex B です。ステップ 20 cable downstream frequency frequency

例：

Router(config-if)# cable downstream frequency 520000000 ケーブルインターフェイスラインカードのダウンストリーム中心周波数を設定します。 frequency は QAM チャネル周波数です（単位は Hz）。アップコンバータが内蔵されているケーブルインターフェイスの場合、ダウンストリーム周波数をリセットし、内蔵アップコンバータからの RF 出力をディセーブルにするには、このコマンドの no 形式を使用します。ステップ 21 cable downstream interleave-level {1 | 2}

例：

Router(config-subif)# cable downstream interleave-level 1

インターリーブレベルを設定します。

デフォルトのインターリーブレベルは 2 です。

（注）このコマンドは Annex B 専用です。

ステップ 22 cable downstream interleave-depth depth

例：

Router(config-subif)# cable downstream interleave-depth 5 インターリーブ深度を設定します。（注）このコマンドは Annex B 専用です。 Annex B では多様な組み合わせの I/J 値を設定できるので、このコマンドでは I/J 値から導かれる料金コードを入力します。デフォルトの I/J 値は 32/4 です。

ステップ 23 cable downstream modulation {64qam | 256qam}

例：

Router(config-subif)# cable downstream modulation 256qam ケーブルインターフェイスラインカード上のダウンストリームポートの変調フォーマットを設定します。変調フォーマットを変更すると、そのインターフェイスはシャットダウンされ、すべてのケーブルモデムが切断されます。デフォルトの変調は、すべてのケーブルインターフェイス上で 64 QAM に設定されます。コマンドまたはアクション目的

(18)

例

次に、learn モードの Cisco RFGW-10 で DEPI を設定する例を示します。

Router> enable

Router(config)# l2tp-class class1 Router(config-l2tp-class)# hello 30

Router(config-l2tp-class)# retransmit retries 5

ステップ 24 cable downstream rf-power power

例：

Router(config-subif)# cable downstream rf-power 50 内蔵アップコンバータの RF 電力出力レベルを設定します。 • power：RF 電力値（単位は dBmV の 10 分の 1）。RF 出力電力レベルをデフォルト値にリセットするには、このコマンドの no 形式を使用します。ステップ 25 cable downstream tsid id

例：

Router(config-subif)# cable downstream tsid 100

QAM サブインターフェイスの Transport Stream Identifier（TSID）値を設定します。有効な範囲は

0 ～ 65535 です。

ステップ 26 depi depi-tunnel working-depi-tunnel-name

例：

Router(config-subif)# depi depi-tunnel 0

DEPI トンネルを QAM にバインドします。ステップ 27 exit 例： Router(config-subif)# exit サブインターフェイスコンフィギュレーションモードを終了します。これで、Cisco RFGW-10 は、M-CMTS からの着信コントロール接続要求を受け取ることができます。ただし、M-CMTS とのコントロール接続は開始できません。

ステップ 28 interface gigabitethernet slot/port

例：

Router(config)# interface gigabitethernet 6/13

ギガビットイーサネットインターフェイスを指定します。ステップ 29 no switchport 例： Router(config-if)# no switchport スイッチングモードをディセーブルにします。

ステップ 30 ip-address ip-address mask-ip-address

例：

Router(config-if)# ip-address 192.0.2.103 255.255.255.0

SPA またはラインカード Field-Programmable Gate Array（FPGA）の IP アドレスを設定します。このアドレスは、Cisco RFGW-10 のソース IP アドレスとして使用されます。ステップ 31 end 例： Router(config-if)# end 特権 EXEC モードに戻ります。コマンドまたはアクション目的

(19)

Router(config-l2tp-class)# retransmit timeout max 1 Router(config-l2tp-class)# exit

Router(config)# depi-class 0 Router(config-depi-class)# exit Router(config)# depi-tunnel 0

Router(config-depi-tunnel)# l2tp-class class1 Router(config-depi-tunnel)# depi-class 0 Router(config-depi-tunnel)# dest-ip 192.0.2.155 Router(config-depi-tunnel)# exit

Router(config)# interface qam 6/4.1

Router(config-subif)# cable mode depi remote learn Router(config-subif)# cable downstream tsid 100 Router(config-subif)# depi depi-tunnel 0 Router(config-subif)# exit

Router(config)# interface gigabitethernet 6/13 Router(config-if)# no switchport

Router(config-if)# ip-address 192.0.2.103 255.255.255.0 Router(config-subif)# end

次に、learn モードではない Cisco RFGW-10 で DEPI を設定する例を示します。

Router> enable

Router(config)# l2tp-class class1 Router(config-l2tp-class)# exit Router(config)# depi-class 0 Router(config-depi-class)# exit Router(config)# depi-tunnel 0

Router(config-depi-tunnel)# l2tp-class class1 Router(config-depi-tunnel)# depi-class 0 Router(config-depi-tunnel)# dest-ip 192.0.2.155 Router(config-depi-tunnel)# exit

Router(config)# interface qam 6/4.1

Router(config-subif)# cable mode depi remote learn Router(config-subif)# cable downstream stacking 4 Router(config-subif)# no cable downstream rf-shutdown Router(config-subif)# cable downstream Annex B

Router(config-subif)# cable downstream frequency 520000000 Router(config-subif)# cable downstream tsid 100

Router(config-subif)# cable downstream interleave-level 2 Router(config-subif)# cable downstream interleave-depth 5 Router(config-subif)# cable downstream modulation 256qam Router(config-subif)# cable downstream rf-power 50 Router(config-subif)# depi depi-tunnel 0

(20)

M-CMTS

ルータおよび

_{Cisco RFGW-10}

での

_{N+1 DEPI}

冗長性の設定

ここでは、Cisco RFGW-10 および M-CMTS ルータで N+1 DEPI 冗長性を設定する方法について説明します。

（注） N+1 DEPI 冗長性機能は、Cisco uBR-MC3GX60V ラインカードだけでサポートされます。この機能は、Cisco ワイドバンド SPA ではサポートされません。手順は、M-CMTS ルータおよび Cisco RFGW-10 で N+1 DEPI 冗長性を設定する手順と同じです。 N+1 DEPI 冗長性は、Cisco RFGW-10 で設定する前に、M-CMTS ルータで設定する必要があります。現用トンネルおよび保護トンネルは、同じ depi-tunnel コマンドを使用して設定されます。保護トンネルは、L2TP クラスおよび DEPI クラスパラメータを現用トンネルから継承します。保護トンネルを設定して、保護トンネルの宛先 IP アドレスを指定する場合、現用トンネルに指定された QAM チャネルパラメータが保護トンネルにより自動的に受け入れられます。

前提条件

• N+1 DEPI 冗長性を設定する前に、Cisco uBR-MC3GX60V ラインカードの N+1 ラインカード冗長性を設定する必要があります。 • N+1 DEPI 冗長性は、Cisco RFGW-10 で設定する前に、M-CMTS ルータで設定する必要があります。 • 現用トンネルと保護トンネルには異なる名前を付ける必要があります。また、保護トンネルは、対応する現用トンネルに関連付ける必要があります。 • 保護トンネルを設定する前に、現用トンネルを Cisco RFGW-10 で設定する必要があります。手順の概要 1. enable 2. configure terminal 3. depi-tunnel protect-depi-tunnel-name 4. dest-ip dest-ip-address 5. exit 6. depi-tunnel working-depi-tunnel-name 7. protect-tunnel protect-depi-tunnel-name 8. end

(21)

手順の詳細

例

次に、Cisco RFGW-10 で保護ケーブルインターフェイスラインカードの DEPI トンネルを設定する例を示します。 M-CMTS ルータの宛先 IP アドレスを保護トンネルのエンドポイントとして指定する必要があります。 Router> enable

コマンドまたはアクション目的ステップ 1 enable 例： Router> enable 特権 EXEC モードをイネーブルにします。 • パスワードを入力します（要求された場合）。ステップ 2 configure terminal 例：

します。

ステップ 3 depi-tunnel protect-depi-tunnel-name

例：

Router(config)# depi-tunnel protect1

保護トンネル名を指定して、DEPI トンネルコンフィギュレーションモードを開始します。ステップ 4 dest-ip dest-ip-address 例： Router(config-depi-tunnel)# dest-ip 192.0.2.103 保護トンネルのターミネーションポイントの宛先 IP アドレスを指定します。（注） M-CMTS ルータで設定を行う場合、宛先 IP アドレスは、EQAM の IP アドレスです。 EQAM で設定する場合、これは、M-CMTS ルータの IP アドレスです。ステップ 5 exit 例： Router(config-depi-tunnel)# exit DEPI トンネルコンフィギュレーションモードを終了します。ステップ 6 depi-tunnel working-depi-tunnel-name 例：

Router(config)# depi-tunnel working1

QAM チャネルパラメータですでに設定されている現用トンネル名を指定して、DEPI トンネルコンフィギュレーションモードを開始します。ステップ 7 protect-tunnelprotect-depi-tunnel-name 例： Router(config-depi-tunnel)# protect-tunnel protect1 保護トンネルを対応する現用トンネルに関連付けます。（注） depi-tunnel コマンドを使用して作成した保護トンネルと同じ保護トンネルを使用して、対応する現用トンネルに関連付けます。ステップ 8 end 例： Router(config-depi-tunnel)# end DEPI トンネルコンフィギュレーションモードを終了して、特権 EXEC モードに戻ります。

(22)

Router(config)# depi-tunnel protect1

Router(config-depi-tunnel)# dest-ip 192.0.2.103 Router(config-depi-tunnel)# exit

保護トンネルが、既存の現用 DEPI トンネルで設定されます。

Router(config)# depi-tunnel working1

Router(config-depi-tunnel)# protect-tunnel protect1 Router(config-depi-tunnel)# end

M-CMTS

ルータ上での

_DLM

の設定

ここでは、M-CMTS ルータ上での DLM の設定方法について説明します。手順の概要 1. enable 2. configure terminal

3. controller modular-cable {slot/bay/port | slot/subslot/controller} 4. rf-channel rf-channel network-delay delay [sampling-rate rate] 5. end 手順の詳細コマンドまたはアクション目的ステップ 1 enable 例： Router> enable 特権 EXEC モードをイネーブルにします。 • パスワードを入力します（要求された場合）。ステップ 2 configure terminal 例：

します。

例：

の 5 ～ 8 です。

（上部ベイ）および 1（下部ベイ）です。 • port：SPA のインターフェイス番号を指定します。 • subslot：ケーブルインターフェイスラインカードサブスロット。有効な値は 0 ～ 1 です。 • controller：モジュラケーブルのコントローラインデックス。有効な範囲は 0 ～ 2 です。

(23)

例

次に、auto キーワードを使用して M-CMTS で DLM を設定する例を示します。

Router> enable

Router(config)# controller modular-cable 1/0/0

Router(config-controller)# rf-channel 6 network-delay auto sampling-rate 1

M-CMTS

ルータでの

_DEPI

データ

セッションのディセーブル化

ここでは、M-CMTS ルータで DEPI データセッションをディセーブルにする方法について説明します。手順の概要 1. enable 2. configure terminal

3. controller modular-cable {slot/bay/port | slot/subslot/controller} 4. no rf-channel rf-channel depi-tunnel depi-tunnel-name [tsid id] 5. end

ステップ 4 rf-channel rf-channel network-delay delay

[sampling-rate rate]

例：

Router(config-controller)# rf-channel rf6 network-delay auto sampling-rate 1

RF チャネルのネットワーク遅延を設定します。

• rf-port：SPA またはラインカードの RF チャネ

ル物理ポート。RF ポートの有効な値は、

Annex 変調の設定により異なります。

• delay：Converged Interconnect Network

（CIN）遅延。デフォルト値は 550 usec です。許容範囲は 0 ～ 3000 usec です。 • auto：DLM パケットを介して自動的に遅延を決定します。 • sampling-rate rate：（オプション）DLM の送信頻度を指定します。このオプションは、ネットワーク遅延値が auto として設定されている場合だけ使用できます。許容範囲は 1 ～ 500 秒です。デフォルト値は 10 秒です。ステップ 5 end 例： Router(config-controller)# end 特権 EXEC モードに戻ります。コマンドまたはアクション目的

(24)

手順の詳細

例

次に、M-CMTS ルータで DEPI データセッションをディセーブルにする例を示します。

Router> enable

Router(config)# controller modular-cable 1/0/0

Router(config-controller)# no rf-channel 0 depi-tunnel SPA0 tsid 100 Router(config-controller)# end コマンドまたはアクション目的ステップ 1 enable 例： Router> enable 特権 EXEC モードをイネーブルにします。 • パスワードを入力します（要求された場合）。ステップ 2 configure terminal 例：

します。

例：

の 5 ～ 8 です。

（上部ベイ）および 1（下部ベイ）です。 • port：SPA のインターフェイス番号を指定します。 • subslot：ケーブルインターフェイスラインカードサブスロット。有効な値は 0 ～ 1 です。 • controller：モジュラケーブルのコントローラインデックス。有効な範囲は 0 ～ 2 です。ステップ 4 no rf-channel rf-channel depi-tunnel

depi-tunnel-name [tsid id]

例： Router(config-controller)# no rf-channel 0 depi-tunnel SPA0 モジュラコントローラで指定された DEPI データセッションを削除します。 • rf-channel：SPA またはラインカードの RF チャネル物理ポート。 • depi-tunnel-name：DEPI トンネルの名前。 • tsid id：（オプション）QAM サブインターフェイスで TSID 値を指定します。TSID は、SPA

またはラインカードの論理 RF チャネルを Cisco RFGW-10 の物理 QAM に関連付けるために使用されます。ステップ 5 end 例： Router(config-controller)# end 特権 EXEC モードに戻ります。

(25)

M-CMTS DEPI

コントロール

プレーンの設定例

ここでは、次の設定例について説明します。 • 「M-CMTS ルータでの DEPI コントロールプレーンの設定：例」（P.27） • 「Cisco RFGW-10 での DEPI コントロールプレーンの設定：例」（P.27） • 「M-CMTS ルータでの N+1 DEPI 冗長性の設定：例」（P.28） • 「M-CMTS ルータでの GigabitEthernet インターフェイスの設定：例」（P.29） • 「Cisco RFGW-10 での GigabitEthernet インターフェイスの設定：例」（P.29）

M-CMTS

ルータでの

_DEPI

コントロール

プレーンの設定：例

次に、M-CMTS ルータで DEPI コントロールプレーンを設定する例を示します。

Router# show running-config . . . l2tp-class rf6 ! depi-class rf6 mode mpt ! depi-tunnel rf6 tos 128 dest-ip 192.0.2.103 l2tp-class rf6 depi-class rf6 ! controller Modular-Cable 8/0/0 ip-address 192.0.2.155 modular-host subslot 6/0

rf-channel 6 cable downstream channel-id 7

rf-channel 6 frequency 717000000 annex B modulation 64qam interleave 64 rf-channel 6 depi-tunnel rf6 tsid 6

rf-channel 6 rf-power 46

rf-channel 6 network-delay auto sampling-rate 1 no rf-channel 6 rf-shutdown . . .

Cisco RFGW-10

での

_DEPI

コントロール

プレーンの設定：例

次に、Cisco RFGW-10 で DEPI コントロールプレーンを設定する例を示します。

Router# show running-config . . . l2tp-class rf6 ! depi-class rf6 ! depi-tunnel rf6 dest-ip 192.0.2.155

(26)

l2tp-class rf6 depi-class rf6 ! . . . interface Qam6/4 no ip address ! interface Qam6/4.1

cable mode depi remote learn cable downstream tsid 6 depi depi-tunnel rf6 snmp trap link-status !

M-CMTS

ルータでの

_{N+1 DEPI}

冗長性の設定：例

次に、Cisco CMTS ルータで N+1 DEPI 冗長性を設定する例を示します。

Router# show running-config . . . l2tp-class rf6 ! depi-class rf6 mode mpt ! depi-tunnel rf6 tos 128 dest-ip 192.0.2.103 l2tp-class rf6 depi-class rf6 protect-tunnel test1_protect ! depi-tunnel test1_protect dest-ip 24.30.14.103 controller Modular-Cable 8/0/0 ip-address 192.0.2.155 modular-host subslot 6/0

rf-channel 6 cable downstream channel-id 7

rf-channel 6 frequency 717000000 annex B modulation 64qam interleave 64 rf-channel 6 depi-tunnel rf6 tsid 6

rf-channel 6 rf-power 46

rf-channel 6 network-delay auto sampling-rate 1 no rf-channel 6 rf-shutdown

. . .

(27)

M-CMTS

ルータでの

_{GigabitEthernet}

インターフェイスの設定：例

次に、M-CMTS で GigabitEthernet を設定する例を示します。

Router# show running-config interface gigabitEthernet 1/0/0 . . . interface GigabitEthernet1/0/0 ip address 192.0.2.155 255.255.255.0 negotiation auto . . .

Cisco RFGW-10

での

_{GigabitEthernet}

インターフェイスの設定：例

次に、Cisco RFGW-10 で GigabitEthernet を設定する例を示します。

Router# show running-config interface gigabitEthernet 6/13 . . . interface GigabitEthernet6/13 no switchport ip address 192.0.2.103 255.255.255.0 . . .

M-CMTS DEPI

コントロール

プレーンの確認

ここでは、Cisco RFGW-10 の DEPI コントロールプレーン設定を確認する方法について説明します。この項の内容は次のとおりです。 • 「DEPI トンネル情報の確認」（P.29） • 「DEPI セッション情報の確認」（P.30） • 「DLM 設定情報の確認」（P.32）

DEPI

トンネル情報の確認

DEPI トンネル情報を確認するには、特権 EXEC モードで show depi tunnel コマンドを使用します。

（注）このコマンドは、Cisco RFGW-10 と M-CMTSルータの両方で動作します。

次に、すべてのアクティブコントロール接続で実行した show depi tunnel コマンドの出力例を示しま

す。

Router# show depi tunnel

LocTunID RemTunID Remote Name State Remote Address Sessn L2TP Class/ Count VPDN Group 1834727012 3849925733 RFGW-10 est 192.0.2.155 1 rf6

(28)

次に、depi-tunnel-name を使用して識別される特定のアクティブコントロール接続で実行した show

depi tunnel コマンドの出力例を示します。

Router# show depi tunnel 1834727012 verbose

Tunnel id 1834727012 is up, remote id is 3849925733, 1 active sessions Locally initiated tunnel

Tunnel state is established, time since change 04:10:38 Remote tunnel name is RFGW-10

Internet Address 192.0.2.155, port 0 Local tunnel name is myankows_ubr10k Internet Address 192.0.2.103, port 0 L2TP class for tunnel is rf6

Counters, taking last clear into account: 0 packets sent, 0 received

0 bytes sent, 0 received

Last clearing of counters never Counters, ignoring last clear: 0 packets sent, 0 received 0 bytes sent, 0 received Control Ns 255, Nr 254

Local RWS 1024 (default), Remote RWS 8192 Control channel Congestion Control is enabled Congestion Window size, Cwnd 256

Slow Start threshold, Ssthresh 8192 Mode of operation is Slow Start Retransmission time 1, max 1 seconds Unsent queuesize 0, max 0

Resend queuesize 0, max 2

Total resends 0, ZLB ACKs sent 252 Total peer authentication failures 0 Current no session pak queue check 0 of 5

Retransmit time distribution: 0 0 0 0 0 0 0 0 0 Control message authentication is disabled

（注） show depi tunnel verbose コマンド出力例のカウンタはサポートされていません。

DEPI

セッション情報の確認

DEPI セッションを確認するには、特権 EXEC モードで show depi session コマンドを使用します。

（注）このコマンドは、Cisco RFGW-10 と M-CMTSルータの両方で動作します。

次に、確立されているすべての DEPI データセッションで実行した show depi session コマンドの出力例を示します。

Router# show depi session

LocID RemID TunID Username, Intf/ State Last Chg Uniq ID Vcid, Circuit 1252018468 1252055513 1834727012 6, est 04:06:10 1

次に、session-id を使用して識別される特定の確立済み DEPI データセッションで実行した show depi

session コマンドの出力例を示します。

(29)

Session id 1252018468 is up, tunnel id 1834727012

Remote session id is 1252055513, remote tunnel id 3849925733 Locally initiated session

Qam Channel Parameters Group Tsid is 0

Frequency is 717000000 Modulation is 64qam Annex is B

Interleaver Depth I=32 J=4 Power is 0

Qam channel status is 0 Unique ID is 1

Call serial number is 326100007 Remote tunnel name is RFGW-10 Internet address is 192.0.2.155 Local tunnel name is myankows_ubr10k Internet address is 192.0.2.103 IP protocol 115

Session is L2TP signaled

Session state is established, time since change 04:06:24 0 Packets sent, 0 received

0 Bytes sent, 0 received Last clearing of counters never Counters, ignoring last clear: 0 Packets sent, 0 received 0 Bytes sent, 0 received Receive packets dropped: out-of-order: 0 total: 0 Send packets dropped:

exceeded session MTU: 0 total: 0

DF bit on, ToS reflect enabled, ToS value 0, TTL value 255 UDP checksums are disabled

Session PMTU enabled, path MTU is 1492 bytes No session cookie information available FS cached header information:

encap size = 28 bytes

45000014 00004000 FF73706F 01030467 0103049B 4AA0D9D9 00000000

Sequencing is on

Ns 0, Nr 0, 0 out of order packets received

Packets switched/dropped by secondary path: Tx 0, Rx 0 Peer Session Details

Peer Session ID : 1073808091 Peer Qam ID : Qam3/12.2 Peer Qam State : ACTIVE Peer Qam Type : Secondary Peer Qam Statistics Total Pkts : 35177 Total Octets : 6613276 Total Discards : 0 Total Errors : 0 Total In Pkt Rate : 0 Bad Sequence Num : 0 Total In DLM Pkts : 0

Conditional debugging is disabled

次に、設定されているすべての DEPI データセッションで実行した show depi session コマンドの出力例を示します。

(30)

Modular-Cable1/0/0:0 IDLE Power mismatch Jun 10 09:59:07

（注） show depi session verbose コマンド出力のカウンタはサポートされていません。

DLM

設定情報の確認

DLM 設定情報を確認するには、特権 EXEC モードで show interface modular-cable dlm コマンドを使用します。

次に、show interface modular-cable slot/bay/port:interface_number dlm コマンドの出力例を示します。

Router# show interface Modular-Cable 1/0/0:6 dlm DEPI Latency Measurements for Modular-Cable1/0/0:6 Current CIN Delay: 146 usecs

Current DLM: 4566

Average DLM (last 10): 1514 Max DLM: 5115

Min DLM: 913 Ingress DLM

# SysUpTime Delay (Ticks)

x---x---x---0 831149 949 1 831159 1168 2 831170 4566 3 831076 1005 4 831087 983 5 831097 1185 6 831108 1139 7 831118 1144 8 831128 2013 9 831139 996

（注） M-CMTS は、DEPI データセッションの確立中に EQAM から報告された EQAM 機能に基づく入力または出力 DLM 要求を送信します。

M-CMTS DEPI コントロール プレーン

M-CMTS DEPI

コントロール

プレーン

機能情報の確認

内容

M-CMTS DEPI

コントロール

プレーンの前提条件

M-CMTS DEPI

コントロール

プレーンの制約事項

M-CMTS DEPI

コントロール

プレーンについて

M-CMTS DEPI

コントロール

プレーンのメリット

DEPI

コントロール接続

DEPI

データ

セッション

DEPI SSO

DEPI

パス冗長性および

N+1 DEPI

冗長性

GigE

ポートレベル冗長性

手動

DEPI

設定とコントロール

プレーン

DEPI

設定の違い

DEPI EQAM

統計情報

M-CMTS DEPI

コントロール

プレーンの設定方法

M-CMTS

ルータ上での

DEPI

コントロール

プレーンの設定

例

Cisco RFGW-10

上での

DEPI

コントロール

プレーンの設定

例

M-CMTS

ルータおよび

Cisco RFGW-10

での

N+1 DEPI

冗長性の設定

前提条件

例

M-CMTS

ルータ上での

DLM

の設定

例

M-CMTS

ルータでの

DEPI

データ

セッションのディセーブル化

例

M-CMTS DEPI

コントロール

プレーンの設定例

M-CMTS

ルータでの

DEPI

コントロール

プレーンの設定：例

M-CMTS DEPI コントロールプレーン

_{N+1 DEPI}

_DEPI

_DEPI

_DEPI

_DEPI

_{Cisco RFGW-10}

_{N+1 DEPI}

_DLM

_DEPI

_DEPI

_DEPI

_{N+1 DEPI}

_{GigabitEthernet}

_{GigabitEthernet}
