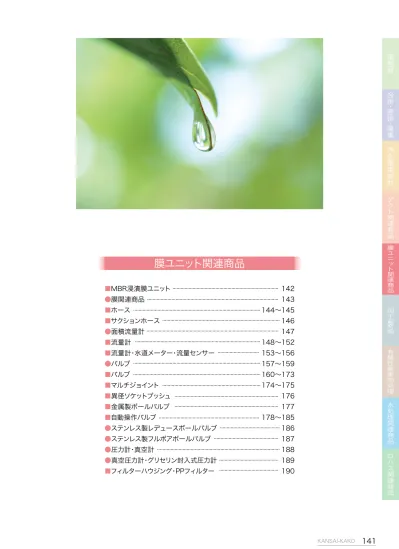

膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品■
MBR浸漬膜ユニット
●
膜関連商品
■
ホース
■
サクションホース
●
面積流量計
■
流量計
■
流量計・水道メーター・流量センサー
●
バルブ
■
バルブ
■
マルチジョイント
■
異径ソケットブッシュ
■
金属製ボールバルブ
■
自動操作バルブ
●
ステンレス製レデュースボールバルブ
●
ステンレス製フルボアボールバルブ
●
圧力計・真空計
●
真空圧力計・グリセリン封入式圧力計
142
143
144〜145
146
147
148〜152
153〜156
157〜159
160〜173
174〜175
176
177
178〜185
186
187
188
189
MBR浸漬膜ユニット
MBR
（membrane bioreactor） 浸漬膜（中空糸膜）ユニット（10㎥/日,20㎥/日）
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品特 長
■
固液分離を膜で行うため、沈殿槽が不要。
■
活性汚泥濃度(MLSS)を高くでき、活性汚泥槽を小型
にできる。
■
SS、大腸菌の無い処理水が得られる。
■
汚泥性状によらず固液分離ができ、維持管理が容易。
MBR浸漬膜ユニットの仕様
（左図参照）
■
膜モジュール
旭化成ケミカルズ株式会社
マイクローザMUNC-620A
■
反応槽、処理水槽(FRP)
■
制御盤、機器類(ろ過ポンプ、ブロワー、電動ボールバ
ルブ)及びHIPVC配管となります。
■
運転条件は、ユニットの使用条件、処理対象排水の性
状等により異なりますので、事前にご相談ください。
（旭化成ケミカルズ㈱ Microza
TMMBR資料より抜粋）
膜関連商品
ヘッダー管
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品特 長
■
PVC製ですので、腐蝕しません。
■
接着のみで容易に組み立てることができます。
■
要望にあわせて、形状を変えることができますので、
お問い合わせください。
※写真は、手加工による試作品です。ヘッダー管 組図
部品A
部品B
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品ホース
ホース
エレハントホースE型
GSサクション食品WS型
GSサクションCM型
耐熱M型
GSサクション耐油BS型
GSサクションNS型
GSパワーラインOM型
透明エレハントホース
PEサクションホース／PE-PL型
エレハントホースPO型
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品ホース
ホース
NL耐油ホース
ハイテンオイルホース
エアーホース コンプレッサーホース エアーポンプホース スチームアイロンホース 灯油ホース ウォーターホース 酸素ホース シールドガスホース 燃料ガスホース／赤 燃料ガスホース／オレンジ ツインホース／赤 ツインホース／オレンジフューエルホース
M耐油ホース
膜ユニット関連商品
サクションホース
サクションホース
㈱トヨックス
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
特 長
■
食品衛生法適合品。
■
バキュームに使用できます。
型 番 型 式 内径×外径 使用圧力（5 0℃） TGF-15-50 15×22 TGF-19-50 19×26 TGF-25-50 25.4×33.4 TGF-32-40 32×41 TGF-38-40 38×48 TGF-50-40 50.8×62.8 TSIP-12 12.7×19.5 TSIP-15 15.9×24.0 TSIP-19 19.5×28.5 TSIP-25 25.4×35.5 -0.1〜0.4 MPa -0.1〜0.3 MPa KMM-004-001 KMM-004-002 KMM-004-003 KMM-004-004 KMM-004-005 KMM-004-006 KMM-005-001 KMM-005-002 KMM-005-003 KMM-005-004トヨリングF
トヨシリコーンP
軟質塩化ビニール
軟質塩化ビニール
PET
特殊PET樹脂
シリコーンゴム
シリコーンゴム
トヨリングF
トヨシリコーンP
バキュームOK
バキュームOK
面積流量計
面積流量計
ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
膜ユニット関連商品ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
特 長
■
接続部がユニオンになっており、容易に脱着が
行なえます。
■
オプションで、主軸を樹脂コーティングできま
すので、海水にも使用できます。
型 番 型 式 D1 D2 L 主軸 LZS-15 22 27 200 5〜50 10〜100 16〜160 LZS-25 32 39 227 100〜1000 160〜1600 LZS-32 38 49 289 LZS-50 60 72 344 SUS316 KR-001-015 KR-001-025 KR-001-032 KR-001-050 LZS-65 76 88 430 2.5〜16 KR-001-065L
∅D2
∅D1
膜ユニット関連商品 ※1.空気の20℃ 1atm相当の場合で、圧力P kPaでは本表の値に を乗じてください。 ※2.空気の圧力損失は、最大流量のおよそ50％の流量範囲をアルミフロートで選択した場合の目安です。 15A 20A 25A 32A 40A 50A 65A 80A 最高使用温度 0.1～1 0.15～1.5 0.35～3.5 0.6～6 1～10 1.5～15 2.5～25 4～40 120℃ 0.08～0.8 0.12～1.2 0.25～2.5 0.45～4.5 0.8～8 1.2～12 2～20 3～30 50℃ 0.03～0.3 0.12～1.2 0.03～0.3 0.2～2 0.15～1.5 0.5～5 0.3～3 0.7～7 0.35～3.5 1.2～12 1～10 2～20 1.5～15 3～30 2～20 5～50 120℃ 0.05～0.5 0.1～1 0.05～0.5 0.15～1.5 0.1～1 0.35～3.5 0.25～2.5 0.6～6 0.3～3 1～10 0.8～8 1.5～15 1.2～12 2.5～25 1.6～16 4～40 50℃ 0.3～3 1.2～12 0.3～3 2～20 1～10 4～40 2～20 7～70 3～30 12～120 3.5～35 15～150 6～60 30～300 10～100 50～500 50℃ 0.5～5 2～20 0.5～5 3～30 1.5～15 6～60 3～30 10～100 4.5～45 15～150 5～50 20～200 9～90 40～400 15～150 70～700 120℃ 0.98 1.96 2.45 2.94 3.43 3.92 3.92 4.9 0.26 0.35 0.38 0.45 0.46 0.59 1.10 1.17 水用標準流量範囲 液体用選択流量範囲 気体用選択流量範囲 ※2 空気 フロート 口 径 SUS304 PVC SUS304 PVC エポナイト アルミニウム 水 流 量 表 液体の流量は㎥/h、気体の流量は㎥/h（ntp）（※1）で表示。 圧力損失 kPa（約） 同一口径で、上段は最小流量範囲を、下段は最大流量範囲を示しています。 ※上記以外の材質でも製作できます。 SS400 SUS304 エポナイト PVC アルミニウム PTFE SUS304 SUS316 PVC PP PTFE SUS304 PVC PP SUS316 SS400 SUS304 SS400 SUS316 各種 ライニング PVC PP PTFE パイレックス PVC PP ネオプレン・NBR・フッ素ゴム・軟質塩ビ SS400 SUS304 SS400 SUS304 SUS316 SS400 SUS304 SUS316 SS400 SS400 SUS304 SUS304 エポナイト PVC PP PTFE PVC PP PTFE ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 1 2 A B 3 A B 4 5 材質No. 部 品 本 体 フ ラ ン ジ フ ロ ー ト テ ー パ 管 ガ イ ド 棒 パ ッ キ ン 支 柱 ナ ッ ト P＋100 100
材質表
流量計
Sシリーズフローター
（SGK-1型・SGK-4型）
概 要
フローター（フロート形面積流
量計）の中で、最も一般的な型式
です。
日本フローセル㈱
■SGK-1 型 型 番 KR-015-001 型 式 SGK-1 型 KR-015-002 SGK-4 型接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品 ※空気の20℃ 1atm相当の場合で、圧力P kPaでは本表の値に を乗じてください。 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 0.1～1 0.2～2 0.4～4 0.6～6 0.8～8 1.5～15 2.5～25 3.5～35 6.5～65 10～100 0.03～0.3 0.12～12 0.1～1 0.3～3 0.2～2 0.6～6 0.25～2.5 0.8～8 0.3～3 1～10 0.6～6 2～20 1.5～15 4～40 1.5～15 5～50 3～30 10～100 6～60 13～130 0.05～0.5 0.09～0.9 0.1～1 0.25～2.5 0.15～1.5 0.4～4 0.2～2 0.6～6 0.4～4 0.9～9 0.8～8 1.8～18 1.5～15 3～30 1.5～15 4～40 3～30 7～70 5～50 9～90 0.2～2 1.5～15 1～10 3～30 2～20 6～60 2.5～25 10～100 3～30 15～150 5～50 20～200 8～80 40～400 12～120 70～700 15～150 100～1000 30～300 150～1500 0.5～5 3～30 2～20 5～50 3～30 9～90 5～50 15～150 6～60 25～250 8～80 30～300 12～120 60～600 18～180 100～1000 25～250 150～1500 50～500 200～2000 1.96 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.94 2.94 0.98 1.47 1.47 1.47 1.47 1.47 1.47 1.47 1.96 1.96 水用標準品 液体用選択流量範囲 気体用選択流量範囲 空気 フロート 口 径 SUS304 SUS304 エポナイト PVC PVC アルミニウムSUS304 水 流 量 表 液体の流量は㎥/h、気体の流量は㎥/h（ntp）（※）で表示。 圧力損失 kPa（約） 同一口径で、上段は最小流量範囲を、下段は最大流量範囲を示しています。 ※面間寸法は仕様により変わることがあります。 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 0.5 0.5 0.5 0.5 0.35 0.25 0.25 0.25 0.2 0.2 0.35 0.35 0.3 0.3 0.3 0.25 0.2 0.2 0.2 0.15 3.5 4 6 7 8 10 15 16 35 40 1.5 1.5 2 4 5 6 10 13 17 23 280 290 300 330 400 400 500 500 600 660 最高使用圧力 MPa 最高使用温度 50℃ 本 体 質量 Kg（約） 面間 寸法 mm （※） 本 体 金属 PVC 金属 PVC 口 径 SS400、SUS304、PVC SUS304、PVC、エポナイト 透明アクリル樹脂 SUS304 ネオプレン SS400 部 品 名 材 質 表 本体、フランジ フ ロ ー ト テ ー パ 管 ガ イ ド 棒 パ ッ キ ン 支 柱 ナ ッ ト P＋100 100
流量計
Sシリーズフローター
（SGC-1型）
概 要
この型式は、SGK型の硬質ガラス
のテーパ管の代りに透明アクリル樹
脂のテーパ管を使用したものです。
流れ方向は下→上（1型）だけです。
日本フローセル㈱
■SGC-1 型 型 番 KR-015-003 型 式 SGC-1 型ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
膜ユニット関連商品 ※1.空気の20℃ 1atm相当の場合で、圧力P kPaでは本表の値に を乗じてください。 ※2.圧力損失は、最大流量のおよそ50％の流量範囲を選択した場合の目安です。 10A 15A 20A 25A 6～60 20～200 70～700 100～1000 4～40 15～150 60～600 80～800 0.4～4 10～100 10～100 70～700 10～100 70～700 80～800 120～1200 1～10 6～60 6～60 15～150 6～60 60～600 60～600 100～1000 0.01～0.1 0.1～1 0.1～1 0.2～2 0.1～1 0.7～7 0.8～8 1.2～12 0.04～0.4 0.15～1.5 0.15～1.5 0.3～3 0.15～1.5 1～10 1～10 1.5～15 0.98 0.98 1.96 1.96 0.20 0.20 0.29 0.29 水用標準流量範囲 液体用選択流量範囲 気体用選択流量範囲 空気 フロート 口 径 SUS304 SUS304 ガラス ルビーポール エポナイト PVC PVC アルミニウム 水 流 量 表 液体の流量はL/h、気体の流量は㎥/h（ntp）（※1）で表示。 圧力損失（※2） kPa（約） 同一口径で、上段は最小流量範囲を、下段は最大流量範囲を示しています。 P＋100 100
流量計
Sシリーズフローター
（SHK-1型・SHK-4型）
日本フローセル㈱
■SHK-1 型 SHK-1 型 SHK-4 型この型はSGK型からガイド棒を除いたものです。
フロートの安定を考慮して、テーパ管のテーパ度をゆるくしてあるので、SGK型に比べ口径に対する流量は小さく
なっています。 32A以上は、フロートが不安定になるので製作いたしません。
SGK型とほぼ同一です。
10Aは15Aとほぼ同一ですが、流量範囲によってはグランド締めになります。
最高使用温度・最高使用圧力
材質・寸法・質量
}
型 番 KR-015-004 型 式 SHK-1 型 KR-015-005 SHK-4 型接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
※空気の20℃ 1atm相当の場合で、圧力P kPaでは本表の値に を乗じてください。 0.5～ 5L/min 1～10L/min 2～20L/min 50～ 500L/h 100～1000L/h 120～1200L/h 2.5～25L/min 3～30L/min 4～40L/min 150～1500L/h 200～2000L/h 250～2500L/h 2.5～25L/min 3～30L/min 4～40L/min 150～1500L/h 200～2000L/h 250～2500L/h 流 量 表 質量≒（kg） Rc1/2 Rc3/4 Rc1 口径 Rc 水 （標準品） 最小流量製作範囲 0.2～2㎥/h（ntp） 最大流量製作範囲 2.5～25㎥/h（ntp） 最小流量製作範囲 2～20㎥/h（ntp） 最大流量製作範囲 5～50㎥/h（ntp） 最小流量製作範囲 2～20㎥/h（ntp） 最大流量製作範囲 5～50㎥/h（ntp） 空気（※） （特注品） 0.2 0.4 0.5 PVC 0.6 1.3 1.4 金属 215 260 260 面間 寸法 L （mm） P＋100 100 ① ② ③ ④ ⑤ ⑥ No. 出入口 ストッパー テーパ管 フロート ガイド棒 パッキン 部品名 C3604 材質No.1 SCS13 SUS316 PC SUS316 SUS316 NBR 材質No.2 PVC 材質No.3 SUS316 材質No.4
流量計
Sシリーズフローター
（SGA-1型）
概 要
本体材質はPVC・C3604、SUS製で、テーパ管にポリカーポネイト、アクリル
樹脂を使用しています。特に流量表に表示された水用（標準品）は、即納体制を
とった低価格の簡易型流量計です。
小流量用にはテーパ管にパイレックスを使用した特注品も製作いたします。
冷却装置・補給水・洗浄装置・水処理装置の薬液注入等に、広い分野にご使用
いただけます。
仕 様
流量表
標準材質表
標準寸法図
測 定 流 体：液体（水）
・気体（空気）
流量目盛範囲：10：1（流量表参照）
精 度：±5.0％FS
最高使用圧力（耐圧試験圧力）
：0.3MPa
最高使用温度：50℃
接 続 口 径：Rc1/2、3/4、1
日本フローセル㈱
■SGA-1 型 SGA-1 型 型 番 KR-015-006 型 式 SGA-1 型ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
膜ユニット関連商品ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
16 20 呼び径 d（mm） 0.5～5 1～10 2～20 2.5～25 3～30 4～40 L/min 50～500 100～1000 120～1200 150～1500 200～2000 250～2500 L/h 流量範囲（H2O） ① ② ③ ④ ⑤ ⑥ No. PVC SUS316 PC SUS316 SUS316 NBR 材 質 部品名 16 20 呼び径 d（mm） 0.21 0.40 質量 （kg） 240 270 L 50 60 φD 寸法 入 口・出 口 管 ス ト ッ パ テ ー パ 管 フ ロ ー ト ガ イ ド 棒 O リ ン グ
流量計
Sシリーズフローター
（SGA-ST型）
概 要
PVC配管での接着剤による差込接続により、容易に配管への取り付けがで
きるフローターです。
仕 様
流量表
材質表
寸法表
測 定 流 体：液体（水）
精 度：±5.0％FS
最高使用圧力（耐圧試験圧力）
：0.3MPa
最高使用温度：50℃
流 れ 方 向：下→上
呼 び 径：16mm、20mm
入口・出口管接合部の規格：JIS K 6777耐熱性硬質塩化ビニル管継手に準拠
日本フローセル㈱
■SGA-ST 型 SGA-ST 型 型 番 KR-015-007 型 式 SGA-ST 型接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
膜ユニット関連商品超音波流量計
液体用超音波流量計
model
TRA
愛知時計電機㈱
口径 40 50 80 100 W 123 133 163 173 D 82 97 127 152 H 174 189 220 244 口径（呼び径） 対象流体 流体温度 使用量大圧力 流量範囲 ローフローカットオフ 接続方式 取付姿勢 接液材質 設置場所 保存温度 適合規格 40A 50A 上水・工水・純水・海水 「水」「海水」はボタンによる切替 0 〜 50℃ 1Mpa ウエハ（JIS 10k フランジによる挟み込み） 水平（LCD 表示部が上向き）または垂直 PVC 屋内、屋外（保護等盤 IP64 対応） −20〜70℃、結露なきこと CE マーキング適合（EN61000-6-2:2005,EN61000-6-4:2007） 80A 100A 0.6〜30m3/h 3〜30m3/h 0.6〜3m3/h 0.12m3/h 1〜50m3/h 5〜50m3/h 1〜5m3/h 0.2m3/h 2〜100m3/h 10〜100m3/h 2〜10m3/h 0.4m3/h 4〜200m3/h 20〜200m3/h 4〜20m3/h 0.8m3/h 流量測定 精度 ±2％RS ±4％RS 液体用超音波流量計 model TRA共通仕様 ※ オプションにて、脱脂仕様もご用意しております。 ※ 配管条件：上流側100以上、下流側50以上特 長
■
非接触計測
■
電源仕様が選択可能
内蔵リチウム電池（10年稼働）もしくは外部電源
（DC24V）が選べます。
■
省消費電力
■
出力機能が豊富
■
読みやすい表示
表示部説明図 積算流量表示タイプ 瞬時流量表示タイプアプリケーション例
外形寸法 単位：mmろ過設備
ろ過機の運転能力調整における流量監視に。
■液体用超音波流量計 TRL-T仕様
■液体用超音波流量計TRL-T寸法表
■表示部説明図
口径 対象流体 最大使用圧力 流量範囲（実流量） 流体温度 表示桁数※ アナログ電流出力※ 積算パルス出力※ 型式 精 度 表 示※ ±2％RS ±5％RS メイン サブ 40A 0.6～30㎥/h 3～30㎥/h 0.6～ 3㎥/h TRL40T 50A 1～50㎥/h 5～50㎥/h 1～ 5㎥/h 上水・処理水・工水・純水など 1MPa 0～50℃ 積算流量（㎥）/トリップ積算流量（㎥）ボタン切替 瞬間流量（㎥/h）/温度（℃）ボタン切替 ㎥：9桁（0000000.00㎥） ㎥/h：4桁（000.0㎥/h） ℃：3桁（00.0℃） 4～20mA フルスケール設定：標準は口径の最大流量 電源電圧：24V DC±10％ （流量計本体は内蔵バッテリーにて駆動しますが、電流出力を ご使用の場合は、別途電源をご用意ください） オープンドレイン出力 TRL50T 80A 2～100㎥/h 10～100㎥/h 2～ 10㎥/h TRL80T 100A 4～200㎥/h 20～200㎥/h 4～ 20㎥/h TRL100T KR-003-040 KR-003-050 KR-003-080 KR-003-100 TRL40T TRL50T TRL80T TRLl00T 型式 100 110 130 150 W 82 97 127 152 D 172 187 217 242 H 1.4 1.7 2.4 3.1 質量 （㎏） ：0.1㎥/P ：24V DC・10mA ：50±5％ パ ル ス 単 位 最 大 負 荷 デ ュ ー テ ィ ー 単位：mm超音波流量計
液体用超音波流量計 TRL-T
愛知時計電機㈱
型番接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
膜ユニット関連商品液体計測用機器
電磁式水道メーター・電磁流量計
愛知時計電機㈱
電磁式水道メーター SU
検定品
可動部がなく優れた耐久 性を発揮する電磁式水道 メーターです。軽量・コンパ クトで電源不要のため、設 置工事が容易です。 ◎口径：50mm～350mm非満水電磁流量計 FG
非満水状態から満水状態まで計 測できる流量計です。 1000：1ワイドレンジの全流量 範囲でR.S.精度を実現。 下水道料金（減免）及び排水量の 管理等に使用できます。 ◎口径：150～300mm電磁流量計 RCV
シンプルな設計で、簡易な 流量計測に最適です。 LED発光方式により、暗い 現場や遠くからでも運転 状況が確認できます。 ◎口径：50mm～350mm2線電磁流量計 TAV
ライニングにフッ素樹脂・ クロロブレンゴム・エポキ シの3種類がありますの で、種々流体の流量計測が できます。 ◎口径：20mm～300mm電磁式水道メーター K-2W
検定品
アナログ信号を 出力する電磁式 水道メーターで す。 アナログ信号に より、計 測 値 の 種々管理・制御に ご利用できます。 ◎口径：30mm ～350mmTZ500
超過流量積算計
工業用水の取引として 使用される超過流量積 算計として最適です。 型 番 KR-006-001 型 番 KR-004-001 型 番 KR-005-001膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
液体計測用機器
電磁式積算体積計・タービン式水道メーター・小型電磁流量センサー・パルス発信式流量計・微少流量センサー・流量センサー
愛知時計電機㈱
電磁式積算体積計 SW
電磁流量計の原理・構造 をベースに、内蔵電池で 10年計測できる積算体積 計です。上水・工水・排水等 の水の管理に最適です。 ◎口径：50mm～350mm 耐久性に優れたタービン 式の水道メーターです。 ◎口径：50mm～ 100mm微少流量センサー OF-Z/OF-WN
各種液体の微少流量を精 度良く測定できる流量計 です。 ◎口径：5、10mm流量センサー ND/NW
各種液体の計測に適し、流 量範囲が広い流量計です。 ◎口径：5、10、20mmタービン式水道メーター TU
検定品
小型電磁流量センサー VN/VNS
リーズナブルな小型電磁 流量センサー。VNは、水 計測用、VNSは、薬液（次 亜塩素酸・水酸化ナトリ ウムなど）計測ができ、脈 動流の流量管理も可能 です。 ◎口径：5、10、20mmパルス発信式流量計 FMDS-Ⅱ
水道水の滅菌工程での原水 計測をはじめ、農業液肥装置 やボイラー等で使用できま す。パルス単位は、13mm～ 25mmまでは、0.1L/P および1L/P、 30.40mmは、 1L/P出力です。 ◎口径：13～ 40mm 型 番 KR-011-001 型 番 KR-009-001 型 番 KR-010-001 型 番 KR-012-001膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
KVS-001-016 KVS-001-020 KVS-001-025 KVS-001-030 KVS-001-040 KVS-001-050 KVS-001-065 KVS-001-080 KVS-001-100 型 番 16A 20A 25A 30A 40A 50A 65A 80A 100A 型式 41 47 54 65 78 95 118 135 174 D 15 20 25 32 40 50 65 75 100 d 22 26 32 38 48 60 76 89 114 Rc1/2 Rc3/4 Rc 1 Rc11/4 Rc11/2 Rc 2 Rc21/2 Rc 3 Rc 4 d1 TS 式 ねじ式 22 25 28 32 37 38 46 51 60 L1 79 106 116 126 137 149 198 208 254 L 1,450円 1,730円 2,030円 2,930円 4,900円 6,000円 12,000円 15,000円 24,000円 定 価 01 05 06 07 09 10 17 19 20 番号 本体 ステム ボール シートリング 本体Oリング ハンドル 受口（TS式、ねじ式） ステムOリング ハンドル蓋 名 称 PVC PVC PVC TPV EPDM ABS PVC EPDM ABS 材質 1 1 1 2 2 1 2 2 1 数量 KVS-002-016 型 番 16A 型式 15 d 22 Rc1/2 d1 TS 式 ねじ式 107 L1 22 L 2,000円 定 価 01 05 06 07 08 09 10 15 17 19 20 21 番号 本体 ステム ボール シートリング シートリング押さえ 本体Oリング ハンドル ユニオンナット 受口（TS式、ねじ式） ステムOリング シートリングパッキン 受口Oリング 名 称 PVC PVC PVC TPV PVC EPDM ABS PVC PVC EPDM EPDM EPDM 材質 1 1 1 2 2 1 1 2 2 2 2 2 数量自在型ボールバルブ
バルブ
コンパクトボールバルブ
特 長
■
PVC製で腐蝕しない。
■
TSソケット式とねじ式が
あります。
■
大きなハンドルで操作ト
ルクを軽減しています。
特 長
■
PVC製で腐蝕しない。
■
TSソケット式とねじ式が
あります。
15 19 22 23 番号 ユニオンナット Oリング 受口（TS式） 受口（TS式） 名 称 PVC EPDM PVC PVC 材質 1 1 1 1 数量 KVS-003-016 KVS-003-020 KVS-003-025 KVS-003-030 KVS-003-040 KVS-003-050 KVS-003-065 KVS-003-080 KVS-003-100 型 番 16A 20A 25A 30A 40A 50A 65A 80A 100A 型式 15 20 25 32 40 50 63 78 100 d 22 26 32 38 48 60 76 89 114 d1 D 53 61 71 83 96 116 146 161 208 22 26 30 32 36 40 58 74 88 L1 55 64 72 77 86 93 134 155 195 L 590円 760円 1,000円 1,300円 1,650円 2,400円 4,000円 6,000円 12,000円 定 価レバー式バタフライ弁
バルブ
自在ユニオン
特 長
■
PVC製で腐蝕しない。
■
TSソケット式です。
特 長
■
PVC製で腐蝕しない。
■
JIS 10K フランジ接続です。
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
膜ユニット関連商品加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
01 04 05 06 07 15 17 番号 本体 パッキン グランド Oリング スピゴット ユニオンナット 受口（TS式） 名 称 PVC EPDM PVC EPDM PVC PVC PVC 材質 1 1 1 1 1 2 2 数量 KVS-005-016 KVS-005-020 KVS-005-025 KVS-005-030 KVS-005-040 KVS-005-050 型 番 16A 20A 25A 30A 40A 50A 型式 15 20 25 32 40 50 d 22 26 32 38 48 60 d1 D 54 63 73 84 98 118 22 25 28 32 35 38 L1 96 113 129 146 159 178 L 2,800円 3,000円 4,000円 4,500円 6,600円 9,700円 定 価 KVS-006-016 型 番 16A 型式 15 d 22 d1 D 54 22 L1 90 L 2,600円 定 価 01 02 03 07 13 15 17 番号 本体 グランド スピゴット パッキン スプリング ユニオンナット 受口（TS式） 名 称 PVC PVC PVC EPDM SUS304 PVC PVC 材質 1 1 1 1 1 1 1 数量スプリングチェックバルブ
バルブ
両ユニオン式ボールチェックバルブ
特 長
■
PVC製で腐蝕しない。
■
TSソケット式です。
特 長
■
PVC製で腐蝕しない。
■
TSソケット式です。
膜ユニット関連商品
ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
01 02 03 07 13 25 27 番号 本体 パッキン スピゴット グランド スプリング ストップリング スクリーン 名 称 PVC EPDM PVC PVC SUS304 PVC PVC 材質 1 1 1 1 1 1 1 数量 KVS-007-020 KVS-007-025 KVS-007-030 KVS-007-040 KVS-007-050 型 番 20A 25A 30A 40A 50A 型式 20 25 32 40 50 d 26 32 38 48 60 d1 D 63 73 84 98 118 25 28 32 35 38 L1 137 152 183 206 236 L 4,600円 6,000円 9,000円 11,000円 14,000円 定 価バルブ
スプリングフートバルブ
特 長
■
PVC製で腐蝕しない。
■
TSソケット式です。
膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
HT 呼び径（）内は インチ d L H h D1 d1 ℓ ¹/T 使用圧力MPa{㎏f/㎠} 13 15 20 25 （³/₈） （¹/₂） （³/₄） （1） 15 15 20 25 108 108 122 140 73 73 82 98 48 48 52 64 73 73 85 94 18.3 22.3 26.3 32.4 ¹/₃₀ ¹/₃₄ ¹/₃₄ ¹/₃₄ 21 24 28 32 0.98{10} 0.98{10} 0.98{10} 0.98{10} 0.2 0.2 0.3 0.5 重量（㎏） TS式 VBTU（13～65） 使用圧力は20℃における最高許容圧力を示します。 単位：mm 13 15 20 25 30 40 50 （³/₈） （¹/₂） （³/₄） （1） （１¹/₄） （１¹/₂） （2） 呼び径（）内は インチ 13 15 20 25 30 38 45 d 74 80 94 110 123 150 172 L 62 64 76 88 99 125 141 H 43 44 52 60 66 85 94 h 8 8 12 12 13 20 22 D1 h1 60 60 80 90 90 120 120 d1 18.3 22.3 26.3 32.4 38.4 48.5 60.6 ℓ ¹/₃₀ ¹/₃₄ ¹/₃₄ ¹/₃₄ ¹/₃₄ ¹/₃₇ ¹/₃₇ 21 24 28 32 33 41 47 ¹/T 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 使用圧力MPa{㎏f/㎠} 0.09 0.10 0.16 0.24 0.36 0.64 0.89 重量（㎏） TS式 VBC（13～50）バルブ
コンパクトボールバルブ
自在型ボールバルブ
TS式 VBC（13～50）
TS式 VBTU（13～65）
ねじ式VBNU（15～50）
前澤化成工業㈱
膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
単位：mm 15 20 25 30 40 50 （¹/₂） （³/₄） （1） （１¹/₄） （１¹/₂） （2） 呼び径（）内は インチ 15 20 25 30 38 45 d 156 173 196 204 238 264 L 73 82 98 110 132 152 H 48 52 64 70 85 94 h D1 84 96 104 104 145 145 d1 22 26 32 38 48 60 ℓ 34 39 44 48 59 67 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 1.0｛10｝ 使用圧力MPa{㎏f/㎠} 0.23 0.30 0.50 0.59 1.04 1.13 重量（㎏） スピゴット式 VBSU（15～50） 15（¹/₂） 呼び径（）内は インチ 15 d 173 L 144 H 85 h D1 L1 48 d1 84 22.3 ℓ ¹/₃₄ 24 テーパ（¹/T） 1.0｛10｝ 使用圧力MPa{㎏f/㎠} 0.3 重量（㎏） 両エルボ式 VBLU（15L～50L） 使用圧力は20℃における最高許容圧力を示します。バルブ
自在型ボールバルブ スピゴット式
自在型ボールバルブ エルボ式
スピゴット式 VBSU（15～50）
前澤化成工業㈱
両エルボ式 VBLU（15L～50L）
膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
単位：mm 15 20 25 30 40 50 （¹/₂） （³/₄） （1） （１¹/₄） （１¹/₄） （2） 呼び径（）内は インチ 16 20 25 31 40 51 d 50 59 67 73 88 103 L 50 59 68 81 96 116 D 22.4 26.4 32.4 38.5 48.5 60.6 d1 21.0 24.5 28.0 31.0 38.5 44.0 ℓ ¹/₂₇ ¹/₃₀ ¹/₃₂ ¹/₃₀ ¹/₃₄ ¹/₃₄ ¹/T 8 10 11 11 11 15 Z 65 95 140 215 320 490 重量（㎏） TS式 FU ※ 呼び径40・50はバーハンドルタイプです。 単位：mm 15 20 25 ※40 ※50 （¹/₂） （³/₄） （1） （１¹/₂） （2） 呼び径（）内は インチ 11 16 20 32 38 d 129 151 175 232 260 L 64 75 87 116 130 L1 73 81 98 138 154 H 48 52 64 90 98 h D1 73 85 94 160 160 d1 22.3 26.3 32.4 48.5 60.6 ℓ ¹/₃₄ ¹/₃₄ ¹/₃₄ ¹/₃₇ ¹/₃₇ 24 28 32 41 47 ¹/T 0.98{10} 0.98{10} 0.98{10} 0.98{10} 0.98{10} 使用圧力MPa{㎏t/㎠} 0.31 0.44 0.62 1.54 2.34 重量（㎏） TS式 VBC（13～50） 片手ハンドル●ハンドル
①ボディPVC ②ボールPVCバルブ
自在ユニオン
三方バルブ
FU
HT FU
TS式 VBTT（15～50）
前澤化成工業㈱
膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
単位：mm 50 65 80 100 125 150 200 （2） （2¹/₂） （3） （4） （5） （6） （8） 呼び径（）内は インチ 52 67 77 100 125 146 194 φD 202 204 214 262 301 362 396 L 210 252 255 295 334 363 442 H2 140 164 171 190 209 223 258 H 70.0 87.5 91.0 105.0 130.0 143.0 184.0 H1 88 88 88 88 88 88 130 φA 240 240 240 240 300 300 410 F 0.74{7.5} 0.74{7.5} 0.74{7.5} 0.74{7.5} 0.74{7.5} 0.74{7.5} 0.49{5.0} 使用圧力MPa{㎏f/㎠} 2.7 3.7 4.0 6.3 8.8 12.9 23.2 重量（㎏） レバー式（接着形） VTFL（50～200） 呼び径（）内は φD L H H H φA F 使用圧力MPa{㎏f/㎠} 重量（㎏） レバー式（ウェハー形） VKL（50～200） ① 弁箱HI PVC ② 弁体HI PVC ③ 弁棒SUS402 J2 ④ コム弁座EPDM ⑤ レバー本体レニー ⑥ 開度板HI PVC ⑦ ハンドルABS ⑧ シリンダーABS ⑨ ストッパージュラコン ⑩ 弁棒用ストッパートHI PVC ⑪ 開度表示板Aℓ板 ⑫ レバー蓋レニー ⑬ メタルA C3604 BD ⑭ メタルB C3604 BD ⑮ OリングEPDM ⑯ レバー用インサート C3604 BD ⑰ レバー止メビスSUS304 ⑱ ストッパー止メビスSUS304 ⑲ スプリングピンA SUS304 ⑳ スプリングピンB SUS304バルブ
バタフライバルブ
（レバー式）
レバー式
（接着形）
VTFL
（50～200）
レバー式
（ウェハー形）
VKL
（50～200）
レバー式の特長
■ すぐれた耐食性・
耐衝撃性
弁箱、弁体は耐衝撃性 塩化ビニル樹脂、ボル ト・ナットはステンレス になっているため、特 に耐腐食性、耐衝撃性 に優れています。■ 接続受口
・ウェハー形 管 フランジの問に 弁箱を通し、ボルトな どによって挟み込む形 式です。（右図はウェハ ー形です） ・接着形（TS接合） TS受口を組付け出荷 することも可能です。■ 細やかな開度選択ができる。
レバーと開度板のロックにより、 細やかな開度選択ができます。■ 流量特性が良い
弁体の開度と流量がほぼ比例 し、流量特性が良いため、流量 コントロールに最適です。■ すぐれた施工性
他の汎用バルブに比べ面問寸 法が短く、狭いところでの施工 が可能です。施工例
前澤化成工業㈱
＜用途＞化学プラントをはじめ、海水、給水装置、 上水道、農業用水、下水道等。膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
単位：mm 15 20 25 40 50 （¹/₂） （³/₄） （1） （１¹/₂） （2） 呼び径（）内は インチ 15 20 25 38 45 d 108 122 140 172 188 L 225 235 244 337 350 H 191 196 202 262 270 h d1 22.3 26.3 32.4 48.5 60.6 ℓ ¹/₃₄ ¹/₃₄ ¹/₃₄ ¹/₃₇ ¹/₃₇ 24 28 32 41 47 P2 35 47 55 50 60 P1 40 40 40 78 90 W 100 100 100 140 154 テーバ（¹/T） 0.98｛10｝ 0.98｛10｝ 0.98｛10｝ 0.98｛10｝ 0.98｛10｝ 使用圧力MPa{㎏f/㎠} 1.6 1.7 1.9 5.6 5.9 重量（㎏） 標準タイプ（TS式) VBET（15・20・25） ※ポテンションメーター付はオプションです。 呼び径（）内は インチ d L H h d1 ℓ テーバ（¹/T） P1 P2 W 使用圧力MPa{㎏f/㎠} 重量（㎏） 標準タイプ（TS式) VBET（40・50） ※ポテンションメーター付はオプションです。バルブ
電動ボールバルブ
標準タイプ
（TS式）
VBET
（15・25・20）
VBET
（40・50）
前澤化成工業㈱
膜ユニット関連商品
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
材 質 流体温度 最高許容圧力（常温）MPa｛kgf/cm2｝ 接続方式 ねじこみ形 ソケット形 フランジ形 部番 名 称 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ボディ ポール ユニオン ボディキャップ キャップナット ステム シート O リング (A) 個数 材 質 １ １ ２ ２ ２ １ ２ ２ U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF PTFE EPDM、FKM、その他 部番 名 称 ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ O リング (B) クッション O リング (D) O リング (E) ストップリング ハンドル タッピンねじ (A) 個数 材 質 ２ ２ １ １ ２ １ １ EPDM、FKM、その他 EPDM、FKM、その他 EPDM、FKM、その他 EPDM、FKM、その他 PVDF（フランジ形に使用） ABS SUS304 （注）対薬品性については、弊社営業所へお問い合わせください。 （65mm～100mm） 単位：mm 呼び径 d mm 15 20 25 32 40 50 65 80 100 15 20 25 32 40 51 65 78 100 d’ ─ ─ ─ ─ ─ ─ 58 68.5 90 D1 48 60 70 82 100 126 133 152 210 H 51.5 59.5 68 80.5 89 102.5 126 140 178 H1 29 35 39 47 55 66 72 85 110 A 92 100 110 121 131 159 200 240 300 D2 42 42 42 48 57 57 81 81 116 D3 25 25 25 30 35 35 55 55 70 C1 36 36 36 42 50 50 70 70 102 H2 30 36.5 43.5 52.5 61 72.5 85 94 126 H3 6 6 6 8 10 10 13 13 16 H4 3 3 3 3 3 3 3 3 3 H5 8 10 10 10 12 12 16 19 23 D4 13.5 15 15 19 23 23 30 30 40 S 10.5 11 11 15 18 18 24 24 34 e 5.5 5.5 5.5 5.5 6.5 6.5 9 9 11 S1 19 19 19 30 30 30 48 55 65 S2 7.3 7.3 7.3 9 9 9 9 11 11 S3 11 11 11 15 15 15 6 7 8 inch ½ ¾ １ １¼ １½ ２ ２½ ３ ４ 呼び径 JIS 5K D C n h D C n h U-PVCC-PVC PP PVDF t d1 ℓ 1/T L d1 d1’ ℓ PP PVDF d2 ℓ U-PVC C-PVC PP PVDF JIS 10K フランジ型 U-PVC、C-PVC PP、PVDF(DIN) L L 99 113 123 139 149 176 ソケット形 ねじこみ形 L mm 15 20 25 32 40 50 65 80 100 80 85 95 115 120 130 155 180 200 60 65 75 90 95 105 130 145 165 4 4 4 4 4 4 4 4 8 12 12 12 15 15 15 15 19 19 95 100 125 135 140 155 175 185 210 70 75 90 100 105 120 140 150 175 4 4 4 4 4 4 4 8 8 15 15 19 19 19 19 19 19 19 143 172 187 190 212 234 261 306 374 143 172 187 190 212 134 257 305 374 143 172 187 190 212 234 256 302 369 12 14 14 16 16 16 18 18 18 22.11 26.13 32.16 38.19 48.21 60.25 76.60 89.60 114.70 20 24 27 30 37 42 61 64 84 ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₇ ¹⁄₃₇ ¹⁄₄₈ ¹⁄₄₉ ¹⁄₅₆ 108 128 145 162 189 220 273 316 419 19.5 24.5 31.5 39.45 49.45 62.5 74.25 89.2 109.05 19.3 24.3 31.3 39.2 49.2 62.1 73.96 88.85 108.65 14.5 16 18 20.5 23.5 27.5 31 35.5 41.5 205 252 312 204 249 307 Rc¹⁄₂ Rc³⁄₄ Rc1 Rc1¹⁄₄ Rc1¹⁄₂ Rc2 Rc2¹⁄₂ Rc3 Rc4 15 17 20 22 25 28 32 35 45 102 120 131 150 163 197 215 265 362 102 120 131 150 163 197 213 264 362 102 120 131 150 163 197 212 261 357 inch ½ ¾ １ １¼ １½ ２ ２½ ３ ４部品表
65mm～100mm
寸法表
材質・使用温度
バルブ
旭有機材工業㈱
ボールバルブ21型
膜ユニット関連商品 部番 名 称 ボディ ボール ユニオン ボディキャップ リング キャップナット ステム シート O リング (A) 個数 材 質 1 1 2 3 3 3 1 2 3 U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF SUS304（C-PVC製 15mm,20mm,25mmのねじ込み形に使用） U-PVC、C-PVC、PP、PVDF U-PVC、C-PVC、PP、PVDF PTFE EPDM、FKM、その他 部番 名 称 ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ O リング (B) O リング (C) クッション O リング (D) O リング (E) ストップリング ハンドル タッピンねじ (A) 個数 材 質 2 2 2 1 1 3 1 1 EPDM、FKM、その他 EPDM、FKM、その他（15mm～50mmに使用） EPDM、FKM、その他（80mm,100mmに使用） EPDM、FKM、その他 EPDM、FKM、その他 PVDF（フランジ形に使用） ABS SUS304（80mm,100mmに使用） 単位：mm d d’ D1 D2 D3 D4 C1 H H2 H3 H4 H5 A S e 呼び径 JIS 5K ねじ込み形 D C n h D C n h L t H1 d1 ℓ 1/T L d1 d ℓ L H H1 d1’ ℓ JIS 10K フランジ型 U-PVC、C-PVC PP、PVDF(DIN) ソケット形 mm 15 20 25 40 50 80 100 80 85 95 120 130 180 200 60 65 75 95 105 145 165 4 4 4 4 4 4 8 12 12 12 15 15 19 19 95 100 125 140 155 185 210 70 75 90 105 120 150 175 4 4 4 4 4 8 8 15 15 19 19 19 19 19 143 172 187 212 234 306 374 12 14 14 16 16 18 18 94 115 133 165 187 256 305 22.11 26.13 32.16 48.21 60.25 89.60 114.70 20 24 27 37 42 64 84 ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₇ ¹⁄₃₇ ¹⁄₄₉ ¹⁄₅₆ 108 128 145 189 220 316 418 77 93 112 154 180 261 328 L H1 99 114 123 148 176 251 310 71 83 100 131 154 224 279 19.5 24.5 31.5 49.45 62.5 89.2 109.05 19.3 24.3 31.3 49.2 62.1 88.85 108.65 14.5 16 18 23.5 27.5 35.5 41.5 inch ½ ¾ １ １½ ２ ３ ４ 呼び径 ① ② ③ ④ ◯ ⑤ ⑥ ⑦ ⑧ 4a
部品表
寸法表
バルブ
旭有機材工業㈱
三方ボールバルブ23型
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品 硬質塩化ビニル (U-PVC) 耐熱塩化ビニル (C-PVC) 0℃ ～ 50℃ 0℃ ～ 90℃ 1.0｛10.2｝ 1.0｛10.2｝ ○ ○ ○ ○ （注）1.最高許容圧力は水撃圧を含んだ圧力です。最高許容圧力を超えて使用しないでください。 2.ポールタイプのバルブには構造的にデットスペースが存在致しますが、過酸化水素水（H2O2）、次亜塩素酸ソーダ（NaCIO）等の気化性液体は、 デッドスペース内にて気化し、バルブ内部に圧力異常上昇を起こす恐れがありますのでご注意ください。（気化により内圧が異常上昇した場合 の気体は圧縮性流体であるため、万が一バルブ破損に至った場合、破片が飛散する爆発的なものとなりますので大変危険です。） 材 質 流体温度 最高許容圧力（常温）MPa｛kgf/cm2｝ 接続方式 ねじ込み形 ソケット形 部番 名 称 ボディ ボール ボディキャップ リング ステム シート クッション O リング ハンドル 個数 材 質 1 1 1 2 1 2 2 1 1 U-PVC、C-PVC SUS304（C-PVC：13mm～25mmねじ込み形に使用） U-PVC、C-PVC PTFE EPDM、その他 EPDM、その他 ABS （注）ねじ込み形のねじはJIS B 0203管用テーバーねじに準じておりますが、ご指示により特定のねじ切りも致します。 単位：mm d 13 13 15 20 25 31 35 45 68.5 17 ― 21 28 31.5 33 42 49 64 ― 67 ― 102 114 127 152 176 236 67 ― 79 102 114 127 152 176 236 18.20 ― 22.20 26.25 32.30 38.28 48.43 60.50 89.60 ― 15 ― 17 20 22 25 28 35 ― Rc¹⁄₂ ― Rc³⁄₄ Rc1 Rc1¹⁄₄ Rc1¹⁄₂ Rc2 Rc3 ¹⁄₃₀ ― ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₄ ¹⁄₃₇ ¹⁄₃₇ ¹⁄₄₉ A 60 60 70 80 80 95 110 110 200 D 35 35 39 48 58 66 72.5 88.5 130 H 42 42 44 55 60 70 76 85 124 d1 ℓ 1/T L d2 ℓ L ねじ込み形 ソケット形 呼び径 mm 13 13 15 20 25 32 40 50 80 inch ³⁄₈ ¹⁄₂ ¹⁄₂ ³⁄₄ １ 1¹⁄₄ 1¹⁄₂ 2 3 ① ② ③ ◯ ④ ⑤ ⑥ ⑦ ⑧ 3a
部品表
寸法表
材質・使用温度
バルブ
旭有機材工業㈱
コンパクトボールバルブ
ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
膜ユニット関連商品 部番 名 称 ボディ ディスク シート O リング (C) ステム ステム押さえ (A) ハンドル (A) ハンドル埋込金具 個数 材 質 1 1 1 1 1 1 1 1 ボディ、ディスク U-PVC、PP PP/PP PVDF、PVDF EPDM、FKM、その他 SUS403、その他 PP PP SUS316L 部番 名 称 ⑰ ⑱ ⑲ ⑳ ◯ ◯ ◯ ◯ ◯ ◯ ハンドルレバー ピン スプリング ワッシャー ボルト (B) ロッキングプレート 止めねじ (B) キャップ (A) 固定リング 止めねじ (F) 個数 材 質 1 1 1 1 1 1 4 1 2 4 PPG PPG SUS304 SUS304 SUS304 PPG SUS304 PP SCS13 SUS304 単位：mm d D D1 L H H1 H2 H3 A JIS 5K h C n JIS 10K h C n 呼び径 mm inch ① ② ③ ⑥ ⑦ ⑧ ⑯ ◯16a 21 22 23 24 156 157
部品表
寸法表
バルブ
旭有機材工業㈱
バタフライバルブ57型
特 長
■
長期性能の向上
弁体を球面化かつ薄肉化したことにより、優れた耐久性と流量特性が得られています。またフランジ過締め防止 付きボディの採用により、配管フランジの締め付けの際には、ボディがフランジに接触することで、シートの破損を 防止します。■
オール樹脂化
耐食性に優れた樹脂製のギヤボックスを採用したことにより、樹脂バルブの用途がさらに広がります。■
操作方法の変更が容易にできます
ハンドルレバー、ロッキングプレートを取り外すことで、レバー式からギヤ式、自動弁への変更が容易に行えます。■
ハンドルレバーの開閉方向の変更が可能
ハンドルレバー、ロッキングプレートを180度付け変える事により、現場でのハンドルレバーの向きの変更が可能 です。■
優れた操作性と安全性
新方式のロッキングプレート（特許出願中）の採用により、 19段階の細やかな開度調整が可能になりました。ハンドル レバーに鍵穴を設けましたので、ハンドル操作のロックが容 易になりました。 ※南京錠はφ6～φ7のサイズを 用いてください。レバー式（40mm～200mm）
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品 （注）温度別、材質別許容圧力については「アサヒAV配管材料 技術資料」をご参照ください。 部番 名 称 ボディ ボディキャップ キャップナット 0 リンク 個数 材 質 1 1 1 1 U-PVC、C-PVC U-PVC、C-PVC U-PVC、C-PVC EPDM、FKM他 単位：mm 18.13 18 46 13 ¹⁄₃₄ Rc³⁄₈ 15 43 48 d D ℓ d1 1/T L d2 ℓ L ねじ込み形 ソケット形 U-PVC U-PVC、C-PVC 呼び径 mm 13 inch ³⁄₈ ① ② ③ ④ 材質 使用温度 最高許容圧力 硬質塩化ビニル製（U-PVC 製） 耐熱塩化ビニル製（C-PVC 製） U-PVC 製＝0℃～50℃ C-PVC 製＝0℃～90℃ 1.0MPa{10.2kg/ ㎠ } ボディ材質 接続方式 U-PVC C-PVC ソケット形 ねじ込み形 ソケット形 13 ○ ○ ○ 16 ○ ○ ○ 20 ○ ○ ○ 25 ○ ○ ○ 30 ○ ○ ○ 40 ○ ○ ○ 50 ○ ○ ○ 65 ○ ̶ ○ 75 ○ ̶ ○ 100 ○ ̶ ○
主仕様
部品表
プレハブジョイント規格表
寸法表
その他継手
旭有機材工業㈱
プレハブジョイント
特 長
■
施工が極めて簡単で、且つ迅速・確実にできます。
（特にスリーブ接着・ねじ込み配管には不可欠）
■
配管の適当な箇所に取り付けて、管内の清掃が容易にできます。
■
配管施工後は、キャップナットをゆるめるだけで本体部分の取り
外しができます。従って、仮設配管・スラリー配管等、常に取り外し
を要する配管ラインには最適です。
ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
膜ユニット関連商品 単位：mm 143 102 108 108 108 15 172 120 128 126 124 20 187 131 145 141 139 25 190 150 162 ― 152 32 212 163 189 171 171 40 234 197 220 192 196 50 呼び径 (mm) フランジ形 ねじ込み形 ソケット形 L 共 通 U-PVC、C-PVC PP PVDF 169.5 154.5 99 100 15 176 154.5 99 100 20 183 154.5 99 100 25 192 154.5 99 100 32 200.5 154.5 99 100 40 212 154.5 99 100 50 呼び径 (mm) 共 通 H W P A 単位：mm 65 80 100 呼び径 (mm) 呼び径 (mm) 65 80 100
ボールバルブ21型
（電動式 T型 65mm～100mm）
バルブ
ボールバルブ21型
（電動式 T型 15mm～50mm）
旭有機材工業㈱
ボディ材質 U-PVC C-PVC PP PVDF 接続規格 JIS 10K JIS 5K ねじ込み ソケット Oリンク材質 EPDM FKM 使用電源 単相 AC100V AC200V 標準装備 手動操作機構 無電圧リミットスイッチ 開度計 オプション スぺ－スヒータ 手動ハンドル寸法図
ボディ材質 U-PVC C-PVC PP PVDF 接続規格 JIS 10K JIS 5K ねじ込み ソケット Oリンク材質 EPDM FKM 使用電源 単相 AC100V AC200V 標準装備 手動操作機構 スペースヒータ 無電圧リミットスイッチ 開度計 オプション ポテンショメータ 電電ポジショナ※1 無電圧中間リミットスイッチ※2 スピードコントローラ寸法図
寸法表
寸法表
※1）電電ポジショナ、スピードコントローラを選択時は、スペースヒータはオプション扱いになります。 ※2）無電圧中間リミットスイッチを選択時は、無電圧リミットスイッチは使用できません。接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
膜ユニット関連商品 ◎は電磁弁専用型です。 ＊1スピードコントローラ、バイパスバルブを内蔵しています。 ＊2リミットスイッチを1mA～100mA、5～30Vで使用される場合は、最寄りの営業所へご相談くだ さい。 TA2A-0402R 0.8 15～32 TA2A-050R 1.7 40・50 0.4｛4.1｝～0.7｛7.1｝ Rc 1/4 TA2A-063R 3.3 65・80 TA2A-080R 6.1 100 適合呼び径（mm） アクチュエータ型式 操作圧力範囲MPa{kqf/㎠} 空気消費量Nℓ／開閉（操作圧0.4MPa時） 空気供給口径 TA2A-0402D 0.5 Rc 1/8 15～32 TA2A-050D 0.9 40・50 0.4｛4.1｝～0.7｛7.1｝ Rc 1/4 TA2A-063D 1.7 65・80 TA2A-080D 3.2 100 適合呼び径（mm） アクチュエータ型式 操作圧力範囲MPa{kqf/㎠} 空気消費量Nℓ／開閉（操作圧0.4MPa時） 空気供給口径 ○ ― ◎ ― ― 1 ― ― ○ ― ― 2 ― ― ― ○ ― 3 ○ ○ ◎ ― ― 4 ○ ― ◎ ○ ― 5 ― ― ○ ○ ― 6 ○ ○ ◎ ○ ― 7 ― ― ― ― ○ 8 ― ○ ― ― ○ 9 組み合わせ No. 電磁弁※1 フィルタ付減圧弁 スピートコントローラ リミットスイッチ※2 ポジショナ（電空、空空） 単位：mm
寸法図
寸法表
バルブ
旭有機材工業㈱
ボールバルブ21型
（エア式 TA型 15mm～100mm）
特 長
オプション
アクチュエータ仕様
【復動】
アクチュエータ仕様
【逆・正作動】
■
横型アクチュエータですので、配管スぺ－スの減少がはかれます。
■
逆・正作動スプリングユニットは取付け取外しができ、復動⇔逆・正作動の
変更が簡単です。
■
各種オプションは着脱が簡単で、後付けが可能です。
（ポジショナを除く）
■
全問及び全閉位置で±5°の角度調整が可能なストッパ付きです。
（バルブ呼び径40mm以上）
■
エア配管部に「NAMUR」規格を採用しております。
■
耐候性の良い樹脂であるPPG（黒色）を取付台として採用しました。
ボディ材質 U-PVC C-PVC PP PVDF 接続規格 JIS 10K JIS 5K ねじ込み ソケット Oリンク材質 EPDM FKM 作動方式 復洞 逆作動 正作動 標準装備 筒度調整ストッパ （±5°） 開度指示 オプション フィルタ付減圧弁 電磁弁 ※專用スピードコン トローラ・バイパ スバルブを内蔵 リミットスイッチ スピードコントローラ 手動操作機構 ※逆・正作動のみ 全開度調整機構 ポジショナ 本製品を環境の悪い場所（沿岸地域や腐食 性ガス雰囲気など）でご使用になる場合、特 殊塗装の対応も可能ですので、景寄りの営 業所へご相談ください。 （15mm～32mm） （40mm～50mm） （65mm～100mm）ロハス関連商品
水処理関連商品
有機性廃棄物処理
加工製品
ダクト関連商品
浄化槽用部材
合併
・
産排
・
農集
接触材
接触材
合併
・
産排
・
農集
浄化槽用部材
ダクト関連商品
加工製品
有機性廃棄物処理
水処理関連商品
ロハス関連商品
◎は電磁弁専用型です。 ＊1スピードコントローラ、バイパスバルブを内蔵しています。 ＊2リミットスイッチを1mA～100mA、5～30Vで使用される場合は、最寄りの営業所へご相談くだ さい。 PP00S 0.7 15～32 0.4｛4.1｝～0.6｛6.1｝ Rc 1/4 PP10S 1.7 40・50 適合呼び径（mm） アクチュエータ型式 操作圧力範囲MPa{kqf/㎠} 空気消費量Nℓ／開閉（操作圧0.4MPa時） 空気供給口径 PPW 0.6 15～32 PP00 1.3 40・50 0.4｛4.1｝～0.6｛6.1｝ Rc 1/4 適合呼び径（mm） アクチュエータ型式 操作圧力範囲MPa{kqf/㎠} 空気消費量Nℓ／開閉（操作圧0.4MPa時） 空気供給口径 ○ ― ◎ ― 1 ― ― ○ ― 2 ― ― ― ○ 3 ○ ○ ◎ ― 4 ○ ― ◎ ○ 5 ― ― ○ ○ 6 ○ ○ ◎ ○ 7 組み合わせ No. 電磁弁※1 フィルタ付減圧弁 スピートコントローラ リミットスイッチ※2 単位：mm 15 20 25 32 40 50 呼び径 (mm) 呼び径 (mm) 15 20 25 32 40 50寸法表
寸法図
バルブ
旭有機材工業㈱
ボールバルブ21型
（エア式 AA型 15mm～50mm）
特 長
オプション
アクチュエータ仕様
【復動】
アクチュエータ仕様
【逆・正作動】
■
樹脂製アクチュエータですので軽量・コンパクトです。
■
エア配管部に「NAMUR」規格を採用しています。
■
耐候性の良い樹脂であるPPG（黒色）を取付台として採用しました。
ボディ材質 U-PVC C-PVC PP PVDF 接続規格 JIS 10K JIS 5K ねじ込み ソケット Oリンク材質 EPDM FKM 作動方式 復洞 逆作動 正作動 標準装備 開度指示 オプション フィルタ付減圧弁 電磁弁 ※專用スピードコン トローラ・バイパ スバルブを内蔵 リミットスイッチ スピードコントローラ （写真は逆作動） （写真は逆作動） 膜ユニット関連商品単位：mm 39 290 138.8 202 40 42 300 138.8 202 50 46 310 138.8 202 65 46 325 138.8 202 80(75) 56 340 138.8 202 100 66 376 191 252 125 71 424 239 310 150 87 455 239 310 200 112 541 381.5 388 250 129 598 381.5 388 300 129 625 381.5 388 350 呼び径 (mm) L H W P
