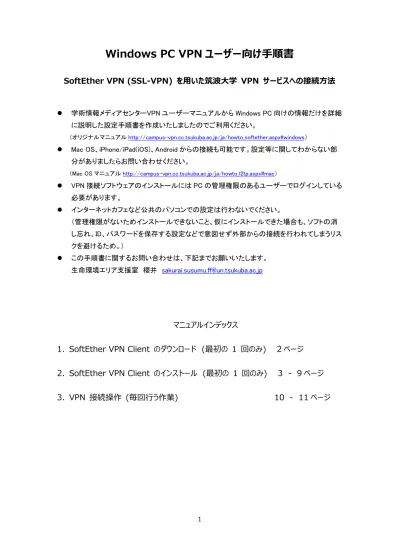

Windows PC VPN ユーザー向け手順書
SoftEther VPN (SSL-VPN) を用いた筑波大学 VPN サービスへの接続方法
学術情報メディアセンターVPN ユーザーマニュアルから Windows PC 向けの情報だけを詳細 に説明した設定手順書を作成いたしましたのでご利用ください。 （オリジナルマニュアルhttp://campus-vpn.cc.tsukuba.ac.jp/ja/howto_softether.aspx#windows） Mac OS、iPhone/iPad(iOS)、Android からの接続も可能です。設定等に関してわからない部 分がありましたらお問い合わせください。 （Mac OS マニュアルhttp://campus-vpn.cc.tsukuba.ac.jp/ja/howto_l2tp.aspx#mac） VPN 接続ソフトウェアのインストールには PC の管理権限のあるユーザーでログインしている 必要があります。 インターネットカフェなど公共のパソコンでの設定は行わないでください。 （管理権限がないためインストールできないこと、仮にインストールできた場合も、ソフトの消 し忘れ、ID、パスワードを保存する設定などで意図せず外部からの接続を行われてしまうリス クを避けるため。） この手順書に関するお問い合わせは、下記までお願いいたします。 生命環境エリア支援室 櫻井 sakurai.susumu.ff@un.tsukuba.ac.jpマニュアルインデックス
1. SoftEther VPN Client のダウンロード (最初の 1 回のみ) 2 ページ
2. SoftEther VPN Client のインストール (最初の 1 回のみ) 3 - 9 ページ
3. VPN 接続操作 (毎回行う作業) 10 - 11 ページ
2
1. SoftEther VPN Client のダウンロード (最初の 1 回のみ)
１）以下のリンクから「SoftEther ダウンロードセンター」に接続し、各種項目を確認して SoftEther VPN Client をダウンロードします。 http://www.softether-download.com/ja.aspx ２）ダウンロードが開始されると画面下に以下のような選択ボタンが表示されますので「実行」をク リックしてください。 （画面は InternetExplorer10 の場合の表示例です。） 実行をクリックするとダウンロードし て設定画面が開始します。 SoftwareVPN(Freeware)が 表示されていることを確認 コンポーネントに SoftwareVPN Client を選択 プラットフォームに Windows を選択 CPU が Intel(x86 and x64)になる ここをクリックして ダウンロードを開始 x86 and x64)になる3
２. SoftEther VPN Client のインストール (最初の 1 回のみ)
１）ダウンロードした SoftEther VPN Client が自動的に実行されインストールが開始しますので「次 へ」をクリックしてください。 ※自動的にインストールが開始しない場合はダウンロードした 実行ファイルをダブルクリックしてインストールを起動してください。 ２）ソフトウェアの選択の画面に対して「SoftEther VPN Client」を選択して「次へ」をクリックしてくだ さい。4 ３）使用許諾書に同意して「次へ」をクリックしてください。
４）重要事項説明書を確認して「次へ」をクリックしてください。
5 ６）インストール準備完了の画面に「次へ」をクリックしてください。 ７）セットアップが始まります。この作業にはしばらく時間がかかります。（5 分程度） ８）セットアップ完了の画面に対して「SoftEther VPN クライアント接続マネージャを起動します」に チェックをして「完了」をクリックしてください。 引き続き SoftEther VPN Client の初期設定 (最初の 1 回のみ)を行います。
6 ９）SoftEther VPN クライアント接続マネージャ画面が起動しますので初期設定を行います。「新し い接続設定の作成」をダブルクリックして仮想 LAN カードの作成を行います。 ※SoftEther VPN クライアント接続マネージャ起動が自動で起動 しない場合はデスクトップの SoftEther VPN クライアント接続 アイコンから起動してください。 １０）仮想 LAN カード作成画面に対して「はい」をクリックしてください。
7
１１）仮想 LAN カードの名前に対して「VPN」を入力し「OK」をクリックしてください。
１２）仮想 LAN カードの作成が始まります。
8 １４）SoftEther VPN クライアント接続マネージャ画面からもう一度「新しい接続設定の作成」をダ ブルクリックして「新しい接続設定のプロパティ（VPN Server への接続設定）」画面を呼び出し、必 要項目を入力します。赤線で囲んだ部分は必須項目です。 必須設定項目 設定内容 備考 接続設定名 VPN 任意の名前でよい ホスト名 campus-vpn.cc.tsukuba.ac.jp ポート番号 443 仮想 HUB 名 VPN 認証の種類 RADIUS または NT ドメイン認証 RADIUS または NT ドメイン認証 を手動で選択する ユーザー名 筑波大学統一認証システムの ID 学生証・職員証の裏のバーコー ドの 13 桁の番号 パスワード 筑波大学統一認証システムのパスワード 上記の各情報を入力したら、「OK」をクリックして保存してください。 ※インターネットにアクセスする際にプロキシサーバーを経由しなければならない環境からのアク セス時には、経由するプロキシサーバーの設定を行ってください。（黄線囲み部）
9
１５）SoftEther VPN クライアント接続マネージャ画面に新しい接続設定名が追加されます。
10
３. VPN 接続操作 (毎回行う作業)
１）VPN 接続設定を追加した後は、いつでも VPN 接続を行うことができます。 VPN 接続を行うにはデスクトップの「VPN クライアント接続」 アイコンから「VPN クライアント接続マネージャを起動」し、 接続設定名の「VPN」のアイコンをダブルクリックしてください。 VPN 接続が完了すると、上記のメッセージが表示され、状態が「接続完了」になります。 学内の IP アドレスが割り当てられて仮想 LAN カードによる通信が開始されます。 このままの状態で、ブラウザーをご利用いただき学内専用サイトへのアクセスが可能になります。11 ２）VPN 切断作業 VPN 接続を終了するときには、VPN クライアント接続マネージャ画面の接続設定名 VPN のアイコ ンを右クリックして、プルダウンメニューから「切断」をクリックしてください。 ※VPN 接続を行ったまま PC を放置するなどで、ご本人以外が操作されることの無いようにご注意 ください。 ※また、VPN 接続中は学内を経由してインターネットにアクセスする状態になっています。 ご自身でご利用の特殊なサイトなどへのアクセスが VPN 経由ではうまく行かない場合なども考え られますので接続状態にはご注意ください。 以上
