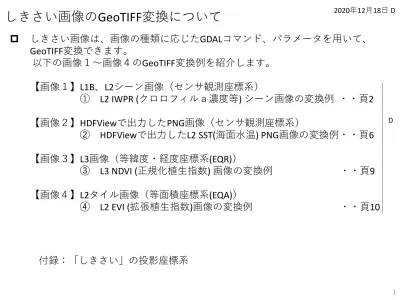

しきさい画像のGeoTIFF変換について

2020年12月18日 D



しきさい画像は、画像の種類に応じたGDALコマンド、パラメータを用いて、

GeoTIFF変換できます。

以下の画像１～画像４のGeoTIFF変換例を紹介します。

【画像１】L1B、L2シーン画像（センサ観測座標系）

① L2 IWPR (クロロフィルａ濃度等) シーン画像の変換例・・頁2

【画像２】HDFViewで出力したPNG画像（センサ観測座標系）

➁ HDFViewで出力したL2 SST(海面水温) PNG画像の変換例・・頁6

【画像３】L3画像（等緯度・経度座標系(EQR)）

➂ L3 NDVI (正規化植生指数) 画像の変換例

・・頁9

【画像４】L2タイル画像（等面積座標系(EQA)）

➃ L2 EVI (拡張植生指数)画像の変換例

・・頁10

D

付録：「しきさい」の投影座標系

(2)

2 ① L2 IWPR (クロロフィルａ濃度等) シーン画像の変換例（センサ観測座標系）

１）GDALINFOでデータセット名を取得

Driver: HDF5/Hierarchical Data Format Release 5

Files: GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5 Size is 512, 512 ・・ Subdatasets: SUBDATASET_1_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Geometry_data/Latitude SUBDATASET_1_DESC=[783x501] //Geometry_data/Latitude (32-bit floating-point)

SUBDATASET_2_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Geometry_data/Longitude SUBDATASET_2_DESC=[783x501] //Geometry_data/Longitude (32-bit floating-point)

・・

SUBDATASET_8_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Image_data/CDOM SUBDATASET_8_DESC=[7820x5000] //Image_data/CDOM (16-bit unsigned integer)

SUBDATASET_9_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Image_data/CHLA SUBDATASET_9_DESC=[7820x5000] //Image_data/CHLA (16-bit unsigned integer)

SUBDATASET_10_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Image_data/QA_flag SUBDATASET_10_DESC=[7820x5000] //Image_data/QA_flag (16-bit unsigned integer)

SUBDATASET_11_NAME=HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Image_data/TSM SUBDATASET_11_DESC=[7820x5000] //Image_data/TSM (16-bit unsigned integer)

gdalinfo GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5

２）GDAL_TRANSLATEでVRT (GDAL Virtual Format)、ASCII Gridded XYZへ変換

緯度 (Latitude)、経度 (longitude)のASCII Gridded XYZファイル、クロロフィルａ濃度

(CHLA)のVRTファイルを作成します。

gdal_translate -of xyz HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Geometry_data/Latitude out_latitude.xyz

a.

b.

c.

a.

_{任意のファイル名.xyz}

gdal_translate -of xyz HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Geometry_data/Longitude out_longitude.xyz

b.

任意のファイル名.xyz

gdal_translate -of VRT -a_srs EPSG:4326 HDF5:"GC1SG1_202010290136R05310_L2SG_IWPRQ_2000.h5"://Image_data/CHLA out_CHLA.vrt

c.

任意のファイル名.vrt

画像ファイル名

ここでは、L2シーン画像のGeoTIFF変換例を紹介します。

(3)

① L2 IWPR (クロロフィルａ濃度等) シーン画像の変換例（センサ観測座標系）

３） ASCII Gridded XYZの編集

ａ）エクセル等で緯度、経度ファイルを

１つのファイルにまとめます。

ｂ） GCPの間引きデータを作成します。

経度ファイル

(ASCII Gridded XYZ) 緯度ファイル(ASCII Gridded XYZ)

=(A1-0.5)*10+0.5 =(B1-0.5)*10+0.5 =IF((C12-0.5)/100-ROUNDDOWN((C12-0.5)/100,0)>0,"N","Y") =IF((D2-0.5)/100-ROUNDDOWN((D2-0.5)/100,0)>0,"N","Y") =IF(AND(G12="Y",H12="Y"),"Y","N") COPY COPY 間引き間隔間引き間隔

以下はエクセル関数の例です。

フィルタ機能でI列の値を「Y」だけにします。

別シートにフィルタしたC列からF列の値を

コピーします。

以下のような表になります。

Pixel方向出力区分 Line方向出力区分出力区分

D

(4)

① L2 IWPR (クロロフィルａ濃度等) シーン画像の変換例（センサ観測座標系）

３） ASCII Gridded XYZの編集

ｃ） VRT用GCP list作成

保存したcsvファイルを、メモ帳等のテキストエディタ

で開きます。

A列： <GCP Id=“”

B列： Pixel=

D列： Line=

F列： X=

H列： Y=

J列： />

「置換」を使って変換します。

・「“<」→「<」

・「“”“”“,」→「””□」

・「=,」→「=“」

・「,」→「”□」

□：スペース

4 b)の間引きデータに以下のA列、B列、D列、F列、H

列、J列を追加して、CSVファイルで保存します。

GCP listの完成です。

D

(5)

① L2 IWPR (クロロフィルａ濃度等) シーン画像の変換例（センサ観測座標系）

４）VRTファイルの編集

５）GDALWARPでGeoTIFF変換及び再投影

GDALWARPコマンドで、４）で編集したVRTファイルを

GeoTIFF変換及びEPSG:4326へ再投影します。

４）で保存したファイル名

２）で変換したクロロフィルａ濃度(CHLA) のVRTファイルに緯度経度ファイル等の情報をメ

モ帳等で追加後、上書き保存します。

＜追加前＞

＜追加後＞

gdalwarp –of Gtiff -t_srs EPSG:4326 –tps out_CHLA.vrt CHLA_output.tif

任意の出力ファイル名

＜QGISでの出力ファイル表示例＞

D

: : 1) b. 1) a. 3) c. <GCPList>, </GCPList> タグ追加固定値枠内を追加

(6)

6 １）GDALINFOでデータセット名を取得

Files: GC1SG1_202006080125H04910_L2SG_SSTDQ_1002.h5 Size is 512, 512 ・・ Subdatasets: SUBDATASET_1_NAME=HDF5:"GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5"://Geometry_data/Latitude SUBDATASET_1_DESC=[783x501] //Geometry_data/Latitude (32-bit floating-point)

SUBDATASET_2_NAME=HDF5:"GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5"://Geometry_data/Longitude SUBDATASET_2_DESC=[783x501] //Geometry_data/Longitude (32-bit floating-point)

・・

SUBDATASET_8_NAME=HDF5:"GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5"://Image_data/SST SUBDATASET_8_DESC=[7820x5000] //Image_data/SST (16-bit unsigned integer)

gdalinfo GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5

２）GDAL_TRANSLATEでVRT (GDAL Virtual Format) 、ASCII Gridded XYZへ変換

緯度 (Latitude)、経度 (longitude)のASCII Gridded XYZファイル、 HDFViewで出力したPNG (海面水

温データ(SST)) のVRTファイルを作成します。

gdal_translate -of xyz HDF5:"GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5"://Geometry_data/Latitude out_latitude.xyz

a.

b.

a.

gdal_translate -of xyz HDF5:"GC1SG1_202011050151J05810_L2SG_SSTDQ_2000.h5"://Geometry_data/Longitude out_longitude.xyz

b.

gdal_translate -of SST.png out_SST.vrt

HDFViewで作成した

同一サイズのPNG画像

任意のファイル名.vrt 元画像ファイル名

➁ HDFViewで出力したL2 SST(海面水温) PNG画像（センサ観測座標系）

ここでは、HDFViewで出力したPNG画像のGeoTIFF変換例を紹介します。

PNG画像の元画像ファイルの緯度、経度データセット名を取得します。

任意のファイル名.xyz 任意のファイル名.xyz

D

(7)

➁ HDFViewで出力したL2 SST(海面水温) PNG画像（センサ観測座標系）

２）で作成した緯度、経度ASCII Gridded XyZファイルからVRTファイル用

のGCP listを作成します。

作成方法は、①３）を参照。

３） ASCII Gridded XYZの編集

＜作成後のGCP list例＞

(8)

8 ４）VRTファイルの編集

５）GDALWARPでGeoTIFF変換及び再投影

GDALWARPコマンドで、VRTファイルを

GeoTIFF変換及びEPSG:4326へ再投影します。

4）で保存したファイル名

２）で変換したHDFViewで出力した海面水温データ(SST)のVRTファイルにGCP list等の情報を

メモ帳等で追加後、上書き保存します。

＜追加前＞

＜追加後＞

gdalwarp –of Gtiff -t_srs EPSG:4326 –tps SST_png.vrt SST_png_output.tif

任意の出力ファイル名

＜QGISでの出力ファイル表示例＞

➁ HDFViewで出力したL2 SST(海面水温) PNG画像（センサ観測座標系）

D

: : 3) 1) b. 1) a. 固定値枠内を追加 <GCPList>, </GCPList> タグ追加

(9)

➂ L3 NDVI (正規化植生指数) 画像の変換例（等緯度・経度座標系(EQR)）

１）GDALINFOでデータセット名を取得

Files: GC1SG1_20200401D01M_D0000_3MSG_NDVIF_1001.h5 Size is 512, 512 ・・ Subdatasets: SUBDATASET_1_NAME=HDF5:"GC1SG1_20200401D01M_D0000_3MSG_NDVIF_1001.h5"://Image_data/NDVI_AVE SUBDATASET_1_DESC=[4320x8640] //Image_data/NDVI_AVE (16-bit unsigned integer)

SUBDATASET_2_NAME=HDF5:"GC1SG1_20200401D01M_D0000_3MSG_NDVIF_1001.h5"://Image_data/NDVI_QA_flag SUBDATASET_2_DESC=[4320x8640] //Image_data/NDVI_QA_flag (8-bit unsigned character)

gdalinfo GC1SG1_20200401D01M_D0000_3MSG_NDVIF_1001.h5

２）GDAL_TRANSLATEでGeoTIFFへ変換

以下のコマンドでデータセット名を指定し、GeoTIFF変換します。

gdal_translate -of Gtiff –a_srs EPSG:4326 –a_ullr -180 90 180 -90

HDF5:"GC1SG1_20200401D01M_D0000_3MSG_NDVIF_1001.h5"://Image_data/NDVI_AVE NDVI_output.tif

入力ファイルの参照座標系入力ファイルのデータセット名画像ファイル名入力ファイルの左上 (X, Y) 、右下 (X, Y) 出力ファイル名

＜QGISでの出力ファイル表示例＞

ここでは、L3画像のGeoTIFF変換例を紹介します。

(10)

10 ➃ L2 EVI (拡張植生指数)タイル画像の変換例（等面積座標系(EQA)/タイル）

１）GDALINFOでデータセット名を取得

Files: GC1SG1_20201101D01M_T1131_L2SG_EVI_Q_2000.h5 Size is 512, 512

・

Subdatasets:

SUBDATASET_1_NAME=HDF5:"GC1SG1_20201101D01M_T1131_L2SG_EVI_Q_2000.h5"://Image_data/EVI_AVE SUBDATASET_1_DESC=[4800x4800] //Image_data/EVI_AVE (16-bit unsigned integer)

SUBDATASET_2_NAME=HDF5:"GC1SG1_20201101D01M_T1131_L2SG_EVI_Q_2000.h5"://Image_data/EVI_Date SUBDATASET_2_DESC=[4800x4800] //Image_data/EVI_Date (8-bit unsigned character)

gdalinfo GC1SG1_20201101D01M_T1131_L2SG_EVI_Q_2000.h5

３）GDAL_TRANSLATEでGeoTIFFタイルへ変換

以下のコマンドでデータセット名を指定し、GeoTIFFタイルへ変換します。

gdal_translate -of Gtiff –a_srs ESRI:53008 –a_ullr 14455356.756965 -2223901.039533 15567307.276731 -3335851.559300

HDF5:"GC1SG1_20201101D01M_T1131_L2SG_EVI_Q_2000.h5"://Image_data/EVI_AVE EVI_output.tif

参照座標系入力ファイルのデータセット名画像ファイル名 ↑ 入力ファイルの左上 (X, Y) 、右下 (X, Y) 出力ファイル名
