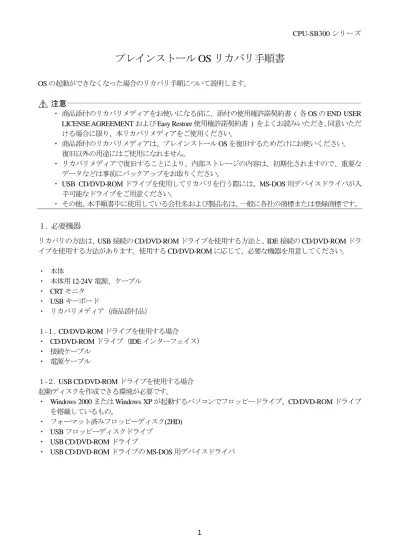

プレインストール OS リカバリ手順書
OS の起動ができなくなった場合のリカバリ手順について説明します。
注意
・ 商品添付のリカバリメディアをお使いになる前に、添付の使用権許諾契約書 ( 各 OS の END USER LICENSE AGREEMENT および Easy Restore 使用権許諾契約書 ) をよくお読みいただき、同意いただ ける場合に限り、本リカバリメディアをご使用ください。
・ 商品添付のリカバリメディアは、プレインストール OS を復旧するためだけにお使いください。 復旧以外の用途にはご使用になれません。
・ リカバリメディアで復旧することにより、内部ストレージの内容は、初期化されますので、重要な データなどは事前にバックアップをお取りください。
・ USB CD/DVD-ROM ドライブを使用してリカバリを行う際には、MS-DOS 用デバイスドライバが入 手可能なドライブをご用意ください。
・ その他、本手順書中に使用している会社名および製品名は、一般に各社の商標または登録商標です。
１. 必要機器
リカバリの方法は、USB 接続の CD/DVD-ROM ドライブを使用する方法と、IDE 接続の CD/DVD-ROM ドラ イブを使用する方法があります。使用する CD/DVD-ROM に応じて、必要な機器を用意してください。 ・ 本体 ・ 本体用 12-24V 電源、ケーブル ・ CRT モニタ ・ USB キーボード ・ リカバリメディア（商品添付品） １-１. CD/DVD-ROM ドライブを使用する場合 ・ CD/DVD-ROM ドライブ（IDE インターフェイス） ・ 接続ケーブル ・ 電源ケーブル １-２. USB CD/DVD-ROM ドライブを使用する場合 起動ディスクを作成できる環境が必要です。
・ Windows 2000 または Windows XP が起動するパソコンでフロッピードライブ、CD/DVD-ROM ドライブ を搭載しているもの。
・ フォーマット済みフロッピーディスク(2HD) ・ USB フロッピーディスクドライブ
・ USB CD/DVD-ROM ドライブ
１-２-１. 起動ディスクの作成
注意
バッテリ内蔵タイプの USB CD/DVD-ROM ドライブの場合、電源が切断されている状態でも、USB ポー トを通じ USB CD/DVD-ROM ドライブから本体へ電源が供給されています。 この状態では本体が誤動作する場合がありますので、本体の電源を ON した後、BIOS 画面が表示される までに USB CD/DVD-ROM ドライブを接続してください。 1) PC で Windows OS を起動してください。 2) 商品添付のリカバリメディアを CD/DVD-ROM ドライブにセットしてください。 3) フォーマット済みフロッピーディスクをフロッピーディスクドライブにセットしてください。 4) エクスプローラなどからリカバリメディアの Bin2fdd.exe ファイルを実行してください。 5) デフォルトでは CD/DVD-ROM ドライブが D:になっています。ドライブ文字が異なる場合は、 [Browse]ボタンを押し、CD/DVD-ROM ドライブのドライブ文字を変更してください。( ファイル名 は BOOTIMG.BIN です ) 6) 準備ができれば、[Write]ボタンを押してください。起動ディスクの作成が始まります。 7) 起動ディスク作成中は、プログレスバーが表示されます。 8) 起動ディスクの作成が完了したら、[END]ボタンを押してください。
9) USB CD/DVD-ROM が使用できるように起動ディスクの Config.sys ファイルを編集し、必要なドライ バファイルを起動ディスクにコピーしてください。なお、編集の際には USB CD/DVD-ROM ドライ ブに添付されているドライバディスクの Readme.txt ファイルなどを参照してください。ドライバデ ィスクが添付されていない場合、メーカーの Web サイトなどから情報を取得してください。 これで、起動ディスクの作成は終了です。
3
２. リカバリ手順
２-１. BIOS の設定変更
本体の電源を ON したら、すぐに F2 キーを押し、PhoenixBIOS Setup Utility を起動してください。
CD/DVD-ROM ドライブにリカバリメディアをセットしてください。（USB CD/DVD-ROM を使用する場合は、 作成した起動ディスクを USB フロッピードライブにセットしてください。） 手順 1 System Time: [ ] System Date: [ ] <TAB>, <Shift-Tab>, or ▲
Primary Master [ 1024MB ] <Enter> select field.
▲
Primary Slave [ None ]
▲
Secondary Masster [ CD-ROM ]
▲
Secondary Slave [ None ] System Memory: [ 640 KB ] Extended Memory: [ 514048 KB ]
Item Specific 20:59:07
#########
PhoenixBIOS Setup Utility
Main Advanced Security Power PC_Helth Boot Ex
Setup Confirmation Load default configuration now?
[ ]Yes [No] キーボードのＦ９キーを押すと、確認メッセージが 表示されます。［Ｙｅｓ］が選択されていることを 確認して、Ｅｎｔｅｒキーを押してください。 手順 2 Boot を選択してください。 CD-ROM Drive Removable Devices + Hard Drive Network Boot Boot Ex Item Specific PhoenixBIOS Setup Utility
Main Advanced Security Power PC Health
キーボードの＋キーと－キーを使って、 ＣＤ－ＲＯＭ Ｄｒｉｖｅが一番上になるように 設定してください。 手順 3 CD-ROM Drive Removable Devices + Hard Drive Network Boot Ex Item Specific PhoenixBIOS Setup Utility
Main Advanced Security Power PC Health Boot
Setup Confirmation
Save configuration changes and exit now? [ ]Yes [No]
キーボードのＦ１０キーを押すと、確認メッセージが 表示されます。［Ｙｅｓ］が選択されていることを 確認して、Ｅｎｔｅｒキーを押してください。
２-２. リカバリを実行 手順 1
確認メッセージが表示されたら[Y]キーを入力してください。 （リカバリを継続しない場合は、[N]キーを入力します）
F&eIT Series [CPU-SB30]
Windows XP Embedded Service Pack 2 Japanese [!!! Warning !!!]
Initialize Storage Are you Sure? [y/n]
手順 2
自動的にリカバリが実行されます。
終了すると、DOS プロンプトが表示されます。 ******************************************************** Did ERROR MESSAGE appear?
--- If yes : Restart PC and try RECOVER OPERATION again. If no : RECOVER OPERATION was successfully completed. Remove RecoveryCD and restart PC.
********************************************************
手順 3
リカバリメディアを CD/DVD-ROM ドライブから取り出し、電源を OFF してください。
5 手順 4
電源 ON 後、すぐに F2 キーを押し、PhoenixBIOS Setup Utility を起動してください。
System Time: [ ] System Date: [ ]
<TAB>, <Shift-Tab>, or
▲
Primary Master [ 1024MB ] <Enter> select field.
▲
Primary Slave [ None ]
▲
Secondary Masster [ CD-ROM ]
▲
Secondary Slave [ None ] System Memory: [ 640 KB ] Extended Memory: [ 514048 KB ]
Item Specific 20:59:07
#########
PhoenixBIOS Setup Utility
Main Advanced Security Power PC_Helth Boot Ex
Setup Confirmation Load default configuration now?
[ ]Yes [No] キーボードのＦ９キーを押すと、確認メッセージが 表示されます。［Ｙｅｓ］が選択されていることを 確認して、Ｅｎｔｅｒキーを押してください。 手順 5 System Time: [ ] System Date: [ ] <TAB>, <Shift-Tab>, or ▲
Primary Master [ 1024MB ] <Enter> select field.
▲
Primary Slave [ None ]
▲
Secondary Masster [ CD-ROM ]
▲
Secondary Slave [ None ] System Memory: [ 640 KB ] Extended Memory: [ 514048 KB ] Ex Item Specific 15:34:54 #########
PhoenixBIOS Setup Utility
Main Advanced Security Power PC_Helth Boot
Setup Confirmation
Save configuration changes and exit now? [ ]Yes [No]
キーボードのＦ１０キーを押すと、確認メッセージが 表示されます。［Ｙｅｓ］が選択されていることを 確認して、Ｅｎｔｅｒキーを押してください。
PhoenixBIOS Setup Utility が終了します。
手順 6 OS が通常起動するまでに、何回か再起動します。 デスクトップ画面が表示されたら、ご使用になるアプリケーションのインストールや 各種プロパティ設定を行い、システムを復旧してください。 A-48-098 LYHM321 [04192007]
