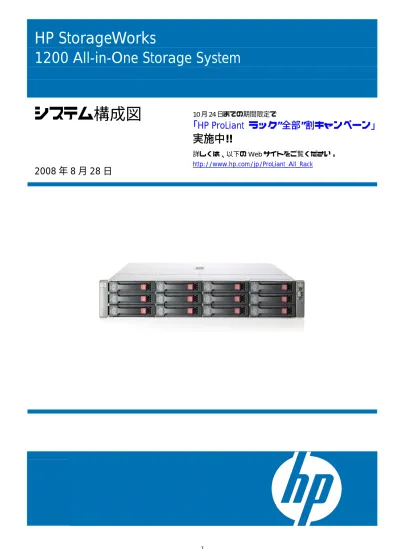

HP StorageWorks
1200 All-in-One Storage System
システム構成図
2008 年 8 月 28 日
10 月 24 日までの期間限定で
｢
HP ProLiant ラック”全部”割キャンペーン｣
実施中!!
詳しくは、以下の Web サイトをご覧ください。
http://www.hp.com/jp/ProLiant_All_Rack
O
VERVIEW
HP StorageWorks 1200 All-in-One Storage System
概要
HP StorageWorks All-in-One Storage System(AiO)は、小規模環境(およそ 3∼14 サーバ、100 クライアント位)向けの、まったく新しい統合型の外部ストレージシ ステムです。
簡単な管理画面でストレージの管理、拡張、データ保護を 1 台で実現するだけでなく、アプリケーションの稼働中に無停止でバックアップを取ることが可能です。 AiO の導入により、ストレージの専門知識がなくても、簡単な管理やバックアップ運用の統合などネットワーク型ストレージのメリットを最小限のコストで実現 可能になります。
AiO のディスク領域を別のサーバへ提供する事ができる他、Microsoft SQL Server 2000/2005、Exchange Server 2003/2007 のデータを AiO に簡単に移行するウ ィザードも装備しており、既存のサーバのデータを AiO に移行し、ストレージの統合管理を行うことができます。
また、HP のバックアップ・ソフトウェアである「HP StorageWorks Data Protector Express」も管理画面上に統合しており、マイクロソフトの VSS(Volume Shadow Copy Services)を利用したアプリケーションの無停止バックアップもこれ 1 台で実現します。 ストレージを専門としていない一般の IT 技術者でも、最新のネットワークストレージ技術を短時間で既存の Ethernet ネットワークへ配備が行えるように設計さ れています。 AiO は以下の機能を提供します。 ・ ファイル サービス ・ 別サーバへのストレージ提供 ・ 印刷サービス ・ Exchange ストレージ ・ SQL Server ストレージ ・ データ保護
一般的な All-in-One Storage System(AiO)の構成例
下記例では、ネットワーク クライアントが標準の LAN インフラストラクチャを介して AiO に接続し、ファイル サービスと印刷サービスに利用しています。 また、Exchange Server と SQL Server は、異なる専用 LAN を介して AiO に接続しています。専用 LAN を利用する目的は、iSCSI プロトコルを使用してデータ ベースにストレージを提供することです。これにより、データベース ストレージ専用のネットワーク帯域幅が確保され、安全性が向上します。
O
VERVIEW
HP StorageWorks 1200 All-in-One Storage System
データ管理の全てをアプリケーション視点のコンソールから制御可能
ファイル共有とアプリケーションデータの全てをひとつの GUI から管理できます。
単なるディスク管理だけではなく、各アプリケーション上でのストレージ全体の利用状況を表示可能です。 簡単にアプリケーションと連携したストレージの管理、割り当て、拡張の操作が行えます。
HP All-in-One Storage Manager(ASM)を利用して、Microsoft Exchange 2003/2007 および Microsoft SQL Server 2000/2005 環境のストレージ設定とデータ移行を 自動化します。現在、ローカルディスクで使用している場合でも移行ウィザードを利用して簡単に統合ストレージ環境に移行可能です。ウィザードによってスト レージがアプリケーション用の「ベストプラクティス」に設定されるので、管理者はアプリケーション用のストレージに詳しい必要はありません。
AiO ご利用のメリット
拡張を続けるアプリケーション サーバに共有ストレージを提供 (iSCSI SAN) サーバ間でストレージを共有すると、個々のサーバにドライブを追加する場合に比べて、長期的に管理を行う上での 効率が向上し、コストが削減されます。ストレージの共有により、追加容量への投資を最大限に活かしながら、容量 を簡単に拡張したり、バックアップ時間を短縮したりすることができます。追加された容量は単一のサーバに専有さ れず、複数のサーバからアクセスできるため、追加容量を必要とするアプリケーションでの使用が可能となります。 エンドユーザ・クライアント用 の拡張ファイルサービスを提供 (NAS)このソリューションは、Windows Storage Server 2003 R2 に基づいて構築され、共有ボリューム内でのファイルの重 複を減らすことで容量利用効率の向上を図ると同時に、標準の Windows ファイルサーバでの性能向上を実現するよう に設計されています。CIFS および NFS のクライアントアクセスをサポートしています。また、すべての文書にフル テキスト・インデックスを作成して、エンドユーザがより素早く検索できるようにします。 ロールバック、複製、および ディザスタリカバリを簡単に行 えるようにするための、統合さ れたデータ保護機能を搭載 データ保護機能には、迅速かつ簡単にロールバックできるように、スケジュールまたは任意にデータのスナップショ ットを実行する機能が含まれます。統合されたデータ保護ソフトウェアを使用することで、保管およびオフサイト用 に、ディスク、テープ、またはその他のリムーバブルメディアに簡単にバックアップできます。また、Microsoft DFS レプリケーションによって、他のシステムへのデータの定期的複製が可能になるため、ディザスタリカバリが強化さ れます。Microsoft Exchange および SQL Server 用のスナップショットとバックアップはアプリケーション対応のコン テキストで実行されるため、アプリケーションのデータを一貫した状態に保つことができます。
データ管理のコストおよび複雑 さの軽減
直感的でわかりやすい All-in-One Storage Manager(上図)を使用して管理を行います。この単一インターフェースによ り、データの拡張、管理、および保護の処理が大幅に簡素化されます。ストレージを専門としていない一般的な IT 技 術者用に設計されているため、システムの設定およびファイルサービスの有効化を 30 分もかけずに行うことができま す。 アプリケーション中心のストレ ージ管理による操作の簡素化と コスト削減
All-in-One Storage Manager(上図)ではアプリケーション管理者にとってなじみ深い用語や機能を使用するため、スト レージ管理にありがちな難解さはありません。Windows Server 2003（32 ビットおよび 64 ビット）のアプリケーショ ンサーバ用の手軽な iSCSI ストレージ管理機能、Microsoft Exchange 2003/2007 と SQL Server 2000/2005 用の データ移行ウィザードおよび最適化ウィザードの機能を備えています。 IT 管理者をストレージ専門家同 様にする「ベストプラクティス」 ツールキット Microsoft ソリューションにおけるリーダーシップを基に開発されてきた AiO には、データの移行と管理を簡単にスト レージ実装用のベストプラクティス設定で行うためのツールが搭載されています。例えば、Microsoft Exchange スト レージグループ用の iSCSI ストレージの場合、10 回以下のクリック操作で設定と移行を行うことができます。 重要な業務への専念を可能にす る、簡単な配備と管理
HP All-in-One Storage System では、業界標準の iSCSI インターフェースを使用します。このため、既存の TCP/IP ネ ットワークでのインストールが可能となり、インフラストラクチャの追加は必要ありません(ただし、ネットワーク・ ストレージ・トラフィックの専用サブネットの使用をおすすめします)。標準のハードウェアおよびドライブを搭載し たエンクロージャが、サポートの簡易さと将来の拡張性を保証します。All-in-One Storage Manager を使用すると、管 理者は、設定タスクおよび管理タスクのすべてを迅速に行うことができます。
保証、サポートおよびトラブル シ ュ ー テ ィ ン グ の ツ ー ル に よ り、操作の安全性を保証
HP All-in-One Storage System では、ファン故障やディスク障害などの各種イベントの状態について、ユーザに対して 自動的にアラートを送信することができます。HP のサポートネットワークにより、問題が発生した場合にも素早く対 応することができます。
1) SQL、Exchange、
共有フォルダを選択
2) 選択した領域の
サイズを変更
3) データベース、メールストア、
共有ファイルの容量をモニタ
クォータとアラートを設定
4) スナップショットまたはテープ
バックアップジョブのデータ保護
ポリシーを組み込み
1 ) ユーザ独自のアプリ
ケーションデータのホストも
可能
O
VERVIEW
HP StorageWorks 1200 All-in-One Storage System
AiO の機能
All-in-One Storage Management インターフェース
・使いやすい統合型ストレージ管理ツール 1 つで、ストレージ環境のあらゆる側面を管理することができます。 −開梱後の迅速かつ簡単なインストールと構成を可能にするラピッドスタートアップツール
−Windows Server 2003(32 ビットおよび 64 ビット)ホストにおける iSCSI ストレージの管理およびプロビジョニ ングをサポート(注：Windows 以外のホストにおける iSCSI ストレージの管理には Microsoft iSCSI Software Target が使用可能)
−Microsoft Exchange 2003/2007 ストレージグループと Microsoft SQL Server 2000/2005 データベース用ストレー ジ構成についての、HP および Microsoft の「ベストプラクティス」を使用したアプリケーションデータのホステ ィングおよび移行ウィザード −その他の「ユーザ定義」アプリケーション(Oracle、mySQL など)用のアプリケーションデータのホスティングお よび iSCSI セットアップウィザード −ファイル共有作成ウィザード(ストレージ割り当ておよびディレクトリクォータ管理を含む) −アプリケーションの移行ウィザードおよび共有作成ウィザードに組み込まれたデータ保護ポリシーの割り当て 機能(スナップショットおよびバックアップ)
−共有、SQL Server、および Microsoft Exchange 向けのアプリケーションレベルでの容量提供機能およびオンライ ン拡張機能。SQL Server のサポートにはデータファイルおよびログディレクトリのプロビジョニングが含まれ、 Exchange サポートにはメールストア、パブリックストアおよびログディレクトリのプロビジョニングが含まれ ます。
−共有またはアプリケーションごとのクォータの監視およびアラート −Microsoft Internet Explorer またはターミナルサービスによるリモート管理
−内蔵ストレージのセットアップおよび管理だけでなく、サポートされる直接接続 MSA ストレージ・エンクロー ジャのセットアップおよび管理もサポート
−階層型ストレージ環境(SCSI と SATA 両方のハードディスクドライブが All-in-One Storage System に接続されて いる環境)の管理をサポート
ファイル/プリントサービス (NAS)
・CIFS ファイルサービスのネイティブサポート
・Microsoft Services for Network File System(NFS)のサポート ・HP が強化した File Server Management Console
・シングル・インスタンス・ストレージ(SIS)により、重複データを効率的に管理し、ストレージを有効利用 ・全文インデックスサーチにより生産性が向上 ・クォータ(容量制限)、ファイルスクリーニング(書き込めるファイルの種類を制限)、および利用状況などストレージ に関する数々のレポート機能を持つファイル・サーバ・リソース・マネージャ ・プリントサーバとしても使える、プリンタサポート無制限のプリントサーバ管理コンソール ・無制限のクライアント・アクセス・ライセンス(CAL) 統合されたデータ保護機能* ・RAID ハードディスクドライブ構成(ホットスワップ対応) ・ロールバックを簡単に行うための、ディスクベースのスナップショット −アプリケーション毎に、スケジュール設定または任意に可能 −HP All-in-One Storage Manager(ASM)による管理
−Microsoft Exchange および SQL Server 対応のスナップショットにより、アプリケーションに対して、データ セットの一貫性を保証
−個別の iSCSI/アプリケーション・ボリュームごとに最大 512 のスナップショット、ファイル共有ボリュームの場 合は最大 64 のスナップショットを生成可能 (注：iSCSI LUN とファイル共有が同じボリューム上にある場合は、 iSCSI スナップショットの上限数は 448 となります)
・Microsoft 分散ファイルシステム複製(DFS-R)により、他の代替 HP All-in-One Storage System への定期的な複製も 可能
−DFS 管理コンソール
−コンフィギュレーションおよび診断ツール
・バックアップと復元操作を強化する、完全に統合された HP StorageWorks Data Protector Express ソフトウェア (注：Data Protector Express のバックアップサーバ用 LTU コンポーネントです。ベアメタルリカバリ機能や Disk-to-Disk-to-Any 機能などの追加ライセンスは含まれていません)
−テープデバイスの自動検出
−ソフトウェアベースの仮想テープ機能
−Disk-to-Disk-to-Any 構成によるデータ保護(オプションの使用権が必要)
・HP StorageWorks Storage Mirroring (AiO Edition)がサポートされているため、ファイルの複製や iSCSI LUN の複製 が可能
・リダンダント・パワー・サプライおよび冷却ファン ＊データ保護機能の補足：
AiO はアプリケーションデータを AiO から直接バックアップできるので、アプリケーション バックアップ エージェントを使用せずにバックアップが 可能です。
O
VERVIEW
HP StorageWorks 1200 All-in-One Storage System
(限)：在庫限定
製品名 HP StorageWorks 1200 All-in-One Storage System
モデル名 3TB-SATA 製品番号 AG655A(限) ハードディスク ドライブベイ 12 ディスクコントローラ Smart アレイ P400/512 コントローラ(BBWC 付き)*2 標準内蔵(最大) 3TB (250GB SATA HDD×12、 OS 用に 2 台のみ RAID1 で構成済) ディスク サブ システム ハード ディスク ドライブ 最大(外付) 外部接続対応の Smart アレイの構成に依存*3 プロセッサタイプ デュアルコア インテル Xeon プロセッサ 3070 2.66GHz 標準搭載数 1P/2C プロセッサ マルチプロセッサ対応 − キャッシュメモリ/CPU 1x4MB L2 キャッシュ チップセット Intel 3000(1066MHz FSB) 標準 2GB(PC2-5300 アンバッファ ECC DDR2 SDRAM) メモリ 最大 4GB*4 オプティカルドライブ 薄型 DVD-ROM ドライブ(背面に標準搭載)
拡張バス 2(PCI Express x8(x8 コネクタ)×1(空 0)、ロープロファイル・ハーフレングス PCI Express x1(x8 コネクタ)×1)*2
ネットワーク NC324i PCI Express デュアルポート Gigabit サーバ アダプタ(オンボード、WOL 対応)、
10Base-T/100Base-TX/1000Base-T(自動認識) 外部インターフェース シリアル、キーボード、マウス、モニタ、USB 2.0×4(背面 2、内部 2)、RJ-45×2、 iLO2 リモート管理用 RJ-45×1 グラフィックス 1280×1024、1677 万色 消費電力(100V 最大構成時) 340W 定格入力電流 8.6A(100V)/4.1A(200V)*5 電源 100-120V(50/60Hz)/200-240V(50/60Hz)*5 省エネ法に基づくエネルギー消費効率*1 d 区分 0.0029 サイズ(W×D×H) 445×597×88mm フォームファクタ 2U ラックマウント型 重量 26.8kg(最大)
付属品 HP StorageWorks All-in-One Storage System Recovery DVD、ドキュメンテーション CD
＊1：エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。 ＊2：Smart アレイ P400/512 コントローラは、PCI Express x8(x8 コネクタ)に装着済
＊3：標準搭載の P400 コントローラを P800 コントローラに交換する必要があります。 ＊4：OS の制限により最大 4GB となります。
＊5：100V 用 NEMA5-15P 電源コード、200V 用 C13-14 電源コード(200V PDU、UPS 用)各 2 本標準添付 製品の詳細については右記URLをご参照ください。http://www.hp.com/jp/StorageWorks
また、モデルや構成に応じた電源仕様は、Power Calculatorツールをご利用ください。http://h20506.www2.hp.com/configurator/powercalcs.asp
〔ストレージベイ〕
3.5 SATA H 3.5 SATA H 1∼12 ① 容易に取り外し可能なレバー付きアクセス パネル ② パワー サプライ 1(ホットプラグ対応冗長化電源) ③ HP Smart アレイ P400/512MB コントローラ(BBWC 付き) ④ 内部 USB ポート ⑤ ノンホットプラグ デュアル ロータ ファン(N+1 冗長化をサポート) ⑥ LED インジケータ ⑦ 12 台の 3.5 インチホットプラグ SATA ハードディスク ドライブ ⑧ 内部 USB ポート ⑨ パワー サプライ 2(ホットプラグ対応冗長化電源) 背面 (標準搭載) (標準搭載)HP StorageWorks 1200 All-in-One Storage System
(SATA モデル)
O
HP StorageWorks 1200 All-in-One Storage System
VERVIEW
HP StorageWorks 1200 All-in-One Storage System
システム構成図
2006 年 11 月現在
SATA モデル
HP StorageWorks 1200 All-in-One Storage System (2U)
3TB-SATA
AG655A 900,000 円
(税込 945,000 円)◆ラックマウント型です。別途ラックをご用意ください。(システム構成図ラックオプション編をご参照ください。)
◆システムユニットにキーボード、マウスは含まれません。キーボード、マウスを直接接続するか、リモートデスクトップ接続にて操作するか、 または Integrated Lights-Out 2 (iLO2)のポートを使用してアクセスできます。
◆キーボード、マウスオプションに関しては、システム構成図ラックオプション編をご参照ください。
◆AiO1200 には、ラック 10000/5000 シリーズ、HP racksystem/e に対応した四角穴・丸穴対応の長さ調節可能な(70-73.8cm)ユニバーサル ラックマウントレールキットが標準添付されています。スライド式レールではないため、AiO1200 本体をラックより引き出す際には、 背面のケーブリングおよび本体の落下にご注意ください。
◆NAS 用 OS(Microsoft Windows Storage Server 2003 Release 2 Standard Edition)を採用しています。 ◆Microsoft iSCSI Target と Data Protector Express がインストールされています。
◆HP によって強化された Microsoft Management Console(MMC)ベースのユーザインタフェースを使用します。
◆Microsoft Windows(CIFS)、UNIX/Linux(NFS)、Novell Netware(NCP)、Macintosh(AppleTalk)、HTTP および FTP をサポートするマルチ プロトコルファイルサービスを提供します。
◆ラック環境における最適化については以下の資料をご参照ください。
http://h50146.www5.hp.com/products/servers/proliant/whitepaper/wp019_040430/index.html
HP StorageWorks 1200 All-in-One Storage System(AiO1200) は、12 台の 250GB SATA ハードディスクドライブを搭載したモデルが用意されています。
HP StorageWorks 1200 All-in-One Storage System
アレイコントローラ
PCI Express バス対応 アレイコントローラ
＊標準搭載 ＊PCI Express x8スロット対応、フルハイト、ハーフレングス アダプタ ＊SAS/SATA 対応、x4 ワイド SAS ポート(SFF8484)×2(1 ポート使用) ＊512MB リード/ライト キャッシュ(バッテリ バックアップ式ライトキャッシュ標準搭載) ＊標準で RAID 0、1、1+0、5、6(ADG)をサポート Smart アレイ P400/512 コントローラメモリ
◆最大 4 組のメモリキットを搭載可能 ◆メモリスロット 1A と 3A の組、スロット 2B と 4B の組をそれぞれ同じ メモリ容量で構成すると最もパフォーマンスが向上します。(デュアル バンク インターリーブ モード) 構成例は巻末の表をご参照ください。 ◆各メモリキットは混在可能 ◆OS の制限により最大 4GB となります。 1GB PC2-5300 アンバッファ DDR2 ECC SDRAM メモリ キット (1x1GB) 432804-B21 28,000 円 (税込 29,400 円) 2GB PC2-5300 アンバッファ DDR2 ECC SDRAM メモリ キット (1x2GB) 432806-B21 90,000 円 (税込 94,500 円) ＊2 キット標準搭載 内蔵オプション 3.5 SATA H 3.5 SATA H 3.5 SAS H 3.5 SAS H ＊標準搭載のP400コントローラとの交換となります。 ＊PCI Express x8、フルハイト スロット対応、フルレングス アダプタ ＊SAS/SATA 対応、 内部 x4 ワイド SAS ポート(SFF8484)×2(1 ポート使用) 外部 x4 ワイド Mini SAS ポート(SFF8088)×2 ＊512MB リード/ライトキャッシュ ＊SATA NCQ 対応 ＊標準で RAID 0、1、1+0、5、6(ADG)をサポート ＊SAS テープをサポート Smart アレイ P800/512 BBWC コントローラ 381513-B21 140,000 円 (税込 147,000 円) SAS SFF8088 単体テープドライブ編MSA シリーズ編 H H SAS H H SAS LTO SAS LTO SAS◆SATA の NCQ(Native Command Queuing)は、NCQ 対応のコントローラ、NCQ 対応の SATA ディスクの構成でのみサポートされます。
ハードディスクドライブ
ホットプラグ対応 Serial ATA
ハードディスクドライブ
Smart アレイ P400/P800 コントローラ接続 250GB ハードディスクドライブ(Serial ATA) ◆大容量の RAID ボリュームを構成する場合、RAID 障害復旧後のリビルドに長時間を要します。その間冗長性が失われますので、特に SATA ディスク利用時は HDD2 本の障害にも対応する RAID 6(ADG)でのご利用を強く推奨します。
3.5 SATA H 3.5 SATA H ＊標準搭載 ＊3.5" SAS/ SATA ホットプラグ対応 ハードディスクドライブを 12 台搭載可能 ＊x4 ワイド SAS ケーブル×1 本標準添付 ホットプラグ対応 SAS/SATA ドライブケージ
HP StorageWorks 1200 All-in-One Storage System
ソフトウェア
＊AiO 内の仮想ライブラリ(ディスクベース)上のデータを 他のテープデバイス等にバックアップする際に必要 HP StorageWorks Data Protector Express D2D2Any 使用権
BB130AA 150,000 円 (税込 157,500 円)
◆上記使用権は必要に応じて追加してください。
◆AiO には、Data Protector Express バックアップ・サーバ使用権が含まれます。
◆AiO は標準で D2D 機能をサポートし、AiO 内へ作成した仮想ライブラリ(ディスクベース)へのバックアップが可能です。
◆AiO 側でバックアップ処理を行うため、ファイルや iSCSI ブロックデータ(Exchange、SQL Server 等)をバックアップするための、追加使用権は 必要ありません。
◆D2D2Any 使用権を追加すると、AiO 内の仮想ライブラリ(ディスクベース)上のデータを他のテープデバイス等にバックアップすることが可能です。 ◆HP StorageWorks Data Protector Express の詳細については、下記 URL を参照してください。
http://h50146.www5.hp.com/products/storage/software/datapexp/index.html
Data Protector Express(DPX)用オプションライセンス
＊2 台以上のドライブを搭載したテープライブラリを使用する場合、 2 台目以降のドライブ台数分必要(AiO 内の仮想ライブラリにも該当)
Data Protector Express ドライブ追加使用権 BB133AA 146,000 円 (税込 153,300 円)
＊別途ライセンスが必要(AiO 1 台に 1 ライセンス必要) ＊CD メディアで提供
HP StorageWorks Storage Mirroring v5 メディアキット T5437A 22,000 円 (税込 23,100 円)
◆HP StorageWorks Storage Mirroring は、非同期での TCP/IP 経由のデータ複製を可能にするホストベースデータ複製パッケージです。 AiO で利用の場合、共有フォルダのフェールオーバのみサポートし、フルサーバフェールオーバ等は行えません。
詳しくはシステム構成図(Storage ソフトウェア編)を参照してください。
◆HP StorageWorks Storage Mirroring の詳細については、下記 URL を参照してください。
http://h50146.www5.hp.com/products/storage/software/sm/index.html
＊1 ホスト ライセンス
HP StorageWorks Storage Mirroring AiO Edition 使用権 T5446A 240,000 円 (税込 252,000 円)
HP StorageWorks 1200 All-in-One Storage System
SCSI/SAS アダプタ
◆外付ストレージ用のオプションになります。内蔵ハードディスク(本体に内蔵する場合)を接続することはできません。 ◆SCSI アダプタに SCSI ケーブルは含まれません。アダプタ、ドライブに対応したケーブルが必要です。
SC11Xe シングルチャネル PCI Express Ultra320 SCSI アダプタ 412911-B21 26,000 円 (税込 27,300 円)
VHDCI
PCI Express バス対応 SCSI アダプタ
＊PCI Express x4、ロープロファイル/フルハイト スロット対応、ハーフレングス アダプタ ＊PCI Express x4、ロープロファイル/フルハイト スロット対応、 ハーフレングス アダプタ ＊外部コネクタVHDCI×2 ＊MSL ライブラリ接続専用 デュアルチャネル U320e SCSI アダプタ AH627A 46,000 円 (税込 48,300 円) VHDCI SC44Ge ホストバスアダプタ 416096-B21 24,000 円 (税込 25,200 円)
PCI Express バス対応 SAS アダプタ
＊PCI Express x8、ロープロファイル/フルハイト スロット対応、 ハーフレングス アダプタ ＊SAS/SATA 対応、 内部 x4 ワイド SAS ポート(SFF8484)×1、 外部 x4 ワイド SAS ポート(SFF8470)×1 SAS SFF8470 単体テープドライブ編 テープオートローダ/ ライブラリ編 単体テープドライブ編 テープオートローダ/ ライブラリ編 テープオートローダ/ テープライブラリ編 LTO SCSI LTO SAS LTO SAS LTO SAS DAT SCSI LTO SCSI LTO SCSI DAT SCSI LTO SCSI DAT SCSI
HP StorageWorks 1200 All-in-One Storage System
ネットワークカード
＊オンボード NC324i PCI Express デュアルポート Gigabit サーバ アダプタ イーサネット(10Base-T, 100Base-TX, 1000Base-T)
PCI Express バス対応ネットワークカード
◆マルチファンクション NIC のマルチファンクション機能の使用には、サーバに搭載する総メモリの必要条件があります。 マルチファンクション機能を使用する場合、以下の条件にあったメモリ総容量を搭載してください。
1 ポート使用の場合 512MB 以上、2-8 ポート使用の場合 1GB 以上、9 ポート以上使用の場合 2GB 以上。 イーサネット(1000Base-SX) NC373F PCI Express マルチファンクション Gigabit サーバ アダプタ
394793-B21 88,000 円 (税込 92,400 円)
＊PCI Express x4、ロープロファイル/フルハイト スロット対応、ハーフレングス アダプタ ＊TOE 対応。
＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。 ＊LC コネクタ
イーサネット(10Base-T, 100Base-TX, 1000Base-T)
＊PCI Express x4、ロープロファイル/フルハイト スロット対応、ハーフレングス アダプタ NC360T デュアルポート PCI Express Gigabit サーバ アダプタ
412648-B21 34,000 円 (税込 35,700 円)
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC373T PCI Express マルチファンクション Gigabit サーバ アダプタ
394791-B21 36,000 円 (税込 37,800 円)
＊PCI Express x4、ロープロファイル/フルハイト スロット対応、ハーフレングス アダプタ ＊TOE 対応。
＊マルチファンクション機能にはサーバ搭載メモリの要求があります。詳細は下のコメントをご確認ください。
イーサネット(10Base-T, 100Base-TX, 1000Base-T) NC364T 4 ポート PCI Express Gigabit サーバ アダプタ
435508-B21 72,000 円 (税込 75,600 円)
HP StorageWorks 1200 All-in-One Storage System
サービス
標準時間 All-in-One Storage Server 用 UF285E 100,000 円 (税込 105,000 円)
スタートアップサービス
◆スタートアップサービスは、必要に応じて追加してください。出張料金はスタートアップサービスに含まれます。 ◆平日(月∼金：8:45∼17:30)以外にサービス実施を希望される場合、時間外作業料金が必要です。別途お問い合せください。 ◆スタートアップサービスの主な作業内容は以下のとおりです。 −内蔵用オプション機器類の組込み −All-in-One Storage の設置あるいは既存ラックへのラッキング−AiO の管理画面(All-in-One Storage Manager)で、共有フォルダの設定(2 つ) −iLO へのネットワークインタフェース設定、Advanced Pack キー適用
◆AiO1200 の外部装置(テープ装置)には、各製品用スタートアップサービスが必要です。 ◆本サービスは新規製品導入を対象としています。スナップショットなど運用を考慮したカスタマイズ環境構築は本サービスとは別途、計画・準備を お願いします。 ◆ネットワークアドレス等、各種設定項目はあらかじめお客様にて設計準備いただきます。日本ヒューレット・パッカードはその設定情報を基に 作業を展開します。 ◆AiO1200 1 台につき上記スタートアップサービスが 1 つ必要です。 ◆AiO1200 の製品ユニットにキーボードマウスが添付されておりませんが、作業時には必要になりますのであらかじめご用意願います。
サーバマネージメント
＊オンボード ＊RJ-45 マネージメントポートを標準装備 ＊iLO2 の標準機能には、仮想テキストコンソール、仮想電源ボタン、仮想インジケータなどがあります。標準装備の Integrated Lights-Out (iLO) Advanced Pack により拡張機能の仮想グラフィックと仮想 FD/CD 機能が利用可能と なります。
Integrated Lights-Out (iLO) Advanced Pack
＊標準装備
＊Integrated Lights-Out2(iLO2)の機能拡張するためのライセンス キー(サーバ 1 台分) Integrated Lights-Out 2 (iLO2)
◆iLO 製品の詳細については以下の URL を参照ください。 http://www.hp.com/jp/servers/ilo ◆Integrated Lights-Out 2 はリモートコンソール機能により、標準的なブラウザを使用してネットワーク クライアントからリモートでサーバの グラフィカルな制御が行えます。サーバ本体や OS の状態に依存することなく、管理者のデスクトップからキーボード/マウスを使用した サーバの操作を行うことが可能です。 ◆RAS サーバ等を経由して遠隔サーバの管理も可能 ◆サーバの電源投入、切断、再起動をはじめファームウェアのアップデートや、仮想デバイスによるオペレーティングシステムのインストールの 制御、トラブルシューティング機能などの実行が可能です｡ ◆ProLiant サーバ管理ツールについて詳しくは下記 URL を参照してください。 http://www.hp.com/jp/servers/proliantessentials
◆HP ProLiant サーバの管理ソフトウェアであるHP ProLiant Essentialsの中から、SIM, iLO, RDPを中心にご紹介する「速習！HP ProLiant Essentials 管理ソフトウェア入門∼前編」コースがあります。詳しくは下記URLを参照してください。
