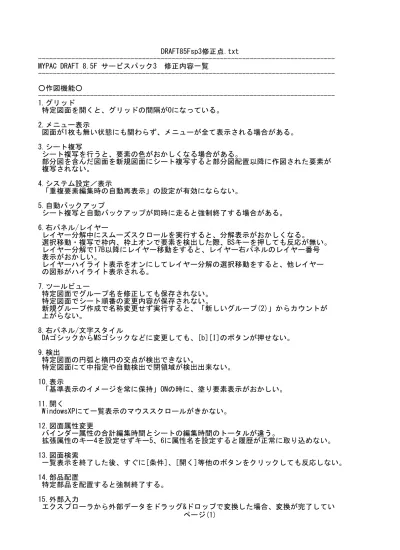

DRAFT85Fsp3修正点.txt ---MYPAC DRAFT 8.5F サービスパック3 修正内容一覧 ---○作図機能○ ---1.グリッド 特定図面を開くと、グリッドの間隔が0になっている。 2.メニュー表示 図面が1枚も無い状態にも関わらず、メニューが全て表示される場合がある。 3.シート複写 シート複写を行うと、要素の色がおかしくなる場合がある。 部分図を含んだ図面を新規図面にシート複写すると部分図配置以降に作図された要素が 複写されない。 4.システム設定／表示 「重複要素編集時の自動再表示」の設定が有効にならない。 5.自動バックアップ シート複写と自動バックアップが同時に走ると強制終了する場合がある。 6.右パネル/レイヤー レイヤー分解中にスムーズスクロールを実行すると、分解表示がおかしくなる。 選択移動・複写で枠内、枠上オンで要素を検出した際、BSキーを押しても反応が無い。 レイヤー分解で17B以降にレイヤー移動をすると、レイヤー右パネルのレイヤー番号 表示がおかしい。 レイヤーハイライト表示をオンにしてレイヤー分解の選択移動をすると、他レイヤー の図形がハイライト表示される。 7.ツールビュー 特定図面でグループ名を修正しても保存されない。 特定図面でシート順番の変更内容が保存されない。 新規グループ作成で名称変更せず実行すると、「新しいグループ(2)」からカウントが 上がらない。 8.右パネル/文字スタイル DAゴシックからMSゴシックなどに変更しても、[b][I]のボタンが押せない。 9.検出 特定図面の円弧と楕円の交点が検出できない。 特定図面にて中指定や自動検出で閉領域が検出出来ない。 10.表示 「基準表示のイメージを常に保持」ONの時に、塗り要素表示がおかしい。 11.開く WindowsXPにて一覧表示のマウススクロールがきかない。 12.図面属性変更 バインダー属性の合計編集時間とシートの編集時間のトータルが違う。 拡張属性のキー4を設定せずキー5、6に属性名を設定すると履歴が正常に取り込めない。 13.図面検索 一覧表示を終了した後、すぐに[条件]、[開く]等他のボタンをクリックしても反応しない。 14.部品配置 特定部品を配置すると強制終了する。 15.外部入力 エクスプローラから外部データをドラッグ&ドロップで変換した場合、変換が完了してい ページ(1)
DRAFT85Fsp3修正点.txt るにも関わらず、メッセージ欄にメッセージが残る場合がある。 16.DWG・DXF入力 特定図面の一部の文字やブロックが正常に変換されない。 特定図面で寸法を寸法要素として変換すると正常に変換されない。 特定図面で塗りつぶし処理設定をONにして変換すると正常に変換されない。 ME10から出力したDXFを変換すると、角度寸法の[°]が[～]に化ける。 特定データを「半角文字を全角文字と同じ幅で表示ド」ONで変換すると、マルチテキスト の文字配置基点位置などが正常に変換されない。 特定図面を読み込むと、要素が表示されなかったり、公差記号が正しく表示されなかっ たりする。 寸法値と寸法線が異なる色で作成した寸法を変換すると、寸法文字が寸法線と同じ色 に変わってしまう。 変換条件設定で全初期値か色パネル内の初期値ボタンを押すと、「色を自動変換する」 の設定が有効にならない。 特定図面をモデル空間で寸法要素として変換した際、寸法値上書き文字の特殊文字まで変 換されてきてしまう。 変換条件設定で「文字幅の小数点以下切る桁数」を0で変換するとバルーンの文字が化け てしまう場合がある。 17.JW_CAD入力 JW_CAD Ver6.0のデータが読み込めない。 特定図面を読み込むとシンボル要素がバラバラになっている。 18.MCAD入力 特定図面で一部の要素が正しく変換されない。 ユーザ定義シンボル内の非表示要素が変換される。 特定図面で塗り潰し要素が正しい色で読み込まれない。 シンボル矢印要素の文字属性がプロットで変換されてくる。 特定図面を変換すると強制終了するか、変換エラーが表示される。 一括変換を実行すると「n枚の図面を変換し、0枚の変換に成功しました」と表示され、変換 に失敗してしまう。 18.CADSUPER入力 特定図面を読み込むと一部の要素が重複したり、強制終了する。 19.一括出力 ファイル名に特定の文字が使用されている場合、FDDからFDCに一括出力すると、ファイル 名の先頭に不要な漢字が付く。 20.DWG・DXF出力 特定図面を変換すると寸法属性が保持されていない。 特定図面を変換すると「invalid input」エラーが表示される。 特定図面を「半角文字を全角文字と同じ幅で表示」ONで変換すると公差が変換されない。 円要素を含んだシンボルを等倍以外のサイズで配置して変換すると円要素が楕円になる。 変換条件設定で「青枠内、要素のみ出力する」ONで変換すると変換時間が異常にかかる。 平行寸法の寸法値を単独消去した形状を寸法として変換すると、引出線自体変換されない。 特定図面を「ブロックをシンボルに入力する」ONで変換し、再度出力した図面を読み込むと 一部のブロック要素がずれている。 21.JW_CAD出力 レイヤー名称が変換されない。 変換中のメッセージがおかしい。 特定図面を変換すると一部の要素が正常に変換されない。 22.SXF出力 黒丸付きの一括寸法を変換すると、線端が存在しない箇所に線端が変換される。 ラスタデータのあるSXF図面を読み込み、ラスタの編集を行った上でSXF出力を行うと、 ラスタの変更が反映されていない。 23.出図 特定図面で一部の要素が出力されない。 ページ(2)
DRAFT85Fsp3修正点.txt 特定の基点で書いた文字を含むシンボルを出図すると、文字がずれる。 隠線パーツの一部とシンボルを図面重ね合せした際、指定色で出図されない。 外部データが貼り付けられた図面の一部分だけ出図すると、位置がずれてしまう。 24.連続出力 連続出力時に指定したドライバが出図の初期の設定に置き換わってしまう場合がある。 25.平行線 個数に負数を入力すると、平行線が無数に作図される。 隠線パーツを通過するように平行線を作成するとき、ラバーの表示がおかしくなる場合がある。 26.円 「同心円にて円弧要素を指定した場合、オフセット円弧を作図」の設定が有効にならない場合が ある。 27.楕円 傾角ボタンをOFFにしても、入力されている角度の数値でラバー表示される場合がある。 28.分割線 線分の両端を基準点に指定して、分割線を作成すると元の線分が表示されなくなる。 29.延長短縮 円要素の4分点を指示できない。 境界要素に交点が選択できない。 図面許容誤差以下で要素が離れている場合、延長短縮されない。 ポリライン要素を複数、枠選択し延長させると1本しか延長されない。 隠線パーツで一部隠れた線分を延長短縮すると、要素そのものが消える場合がある。 30.オフセット 特定図形をオフセットすると処理に失敗するか応答なしになる。 Bスプラインを変更すると、設定のグループ化するのチェックが入る。 Bスプライン要素を[単要素]で検出し、オフセットした後にUNDOすると強制終了する。 31.丸面 交点を指定して面取すると、線分自体に角度がついてしまう。 32.文字 設定の[一時]が有効にならない。 設定の飾線種タブの内容を変更してもプレビューに反映されない。 配置を自由・均等以外で文字BOXを配置すると、文字列間隔が倍で配置される。 33.文字サイズ編集 複数段の注釈の文字高を変更すると、文字同士が重なってしまう。 34.バルーン 引出位置をシンボルの要素上に移動すると強制終了する。 部品欄編集機能で番号を変更すると、その他の項目も変更されてしまう。 部品欄編集の品番を変更すると、バルーンは変更されるが、部品欄は変更されない。 変更でバルーンを指定後、CSBの[設定]をクリックしてもダイアログが表示されない。 配置方法を水平もしくは垂直にし、引出始点をとった後にBSキーを押すとラバーが解除される。 「引出点を要素上に設定する」がOFFの状態でコマンドを起動すると、形状変更できない場合が ある。 異縮尺図面で、右パネルの文字高の設定を適用してバルーンを作成すると、文字の大きさがおか しい。 35.注釈 変更の順序によって注釈の上下移動が出来ない。 [3.角度]と[9.角度モード]が両方ONになる場合がある。 文字BOXを使用して「鋼」の文字を配置すると文字化けする。 穴注釈へ穴公差を追加し注釈変更を行うと下線が追従しない。 変更ONの時、非表示レイヤに作図されている注釈を選択できてしまう。 グループを解除した注釈に対して変更すると強制終了する場合がある。 ページ(3)
DRAFT85Fsp3修正点.txt 一段で作図した注釈を文字列編集で複数行に変更すると二段目以降に下線がつく。 「引出点を要素上に設定する」がONの時、ダイナミックハイライトで端交点が検出されない。 方向決定後に注釈にカーソルがあたっている時に短文登録より文字を選択した場合、配置されな い。 下線と文字間の距離を設定をして作図した注釈を、段組のある形に変更すると、3段目以降の下 線 と文字間の距離が広がってしまう。 36.文字整列 起動直後に水平/垂直機能以外で実行すると、マウス右クリックで枠選択モードに移行しない。 37.文字属性編集 特定図面で文字属性編集を実行すると注釈の向きが変わってしまう。 38.平行寸法 センタリングONで円要素をクリックして作図すると指定したポイントに作図されない。 円要素を指定してから水平/垂直ボタンを切り替えると寸法値が0になってしまう。 39.円寸法 弧長寸法で終点指定後にBSキーでキャンセルして、再度終点を指定すると正常作図されない。 40.角度寸法 度分秒で弧上ONにて作図した際、度分秒記号が数値にかぶってしまう場合がある。 41.基準寸法2 基準寸法が作成できない場合がある。 縦方向に作図したものに引き出し線を追加する時、一定の範囲で引出線が追加できない。 42.自動寸法 枠選択CSBで何も選択せずに完了すると、再度枠選択を選択しても枠選択が出来なくなる。 43.対称寸法 間隔をONで作図した場合、「寸法線延長の距離の長さ」が2段目以降変わってしまう。 44.小数点以下桁数変更 自動寸法で作図した個数付きの円寸法に対して変更すると個数部分が化けてしまう。 45.公差 「公差設定」ダイアログの「常用公差」タブで、設定を重複して追加・挿入できてしまう。 基準縮尺が1/1以外の図面に対して、寸法値に公差をセンタリングで付加すると、寸法値がずれ る。 46.寸法変更 対称寸法に矢線高変更をかけると、寸法補助線が消える場合がある。 設定で「重複線消去(平行、オフセット)」をOFFにしても、消去されてしまう場合がある。 47.複写・移動 特定図面で寸法の補正処理が正常に行われない。 特定図面で対称複写や拡縮複写を実行すると、寸法補正がおかしかったり、強制終了したりす る。 異縮尺に配置されている注釈・バルーンに対し、拡縮を補正オンで実行した場合、文字高が 基準縮尺に影響される。 48.変形 塗りを含む特定図面を変形すると、塗りの部分がずれてしまう。 枠選択モードをstation型にした際に、選択条件ボックスの「枠内」や「枠上」をOFFにできてし まう。 49.均等変形 特定図面で軸傾中に均等変形を行うと、正常に処理されない。 50.線円編集 ページ(4)
DRAFT85Fsp3修正点.txt 特定図面で線円編集ができない。 線分から円弧へ編集した際、正常に変更されない場合がある。 51.切断 プルダウンから数値を選択すると、分割数、距離の両方ともONになってしまう。 52.交点間消去 連続モードで同一端点を共有する線分を消去すると、線分が残ってしまう。 連続モードにて消去を実行した場合、要素指定の順番により要素が削除されない場合がある。 53.点スタイル 色彩ボタンがOFFでも色が変更される。 54.貼り付け 改行の前にtab文字があると貼付結果がおかしい。 クリップボードモニターでマウスホイールを実行すると、モニターウィンドウのサイズが変わ る。 55.グループ編集 枠選択CSBが表示された後に別のコマンドを選択しても起動しない。 部分解除で[単独]にて解除すると解除された要素が検出色のままなのでどれが外れたのかわから ない。 56.作図部品 作図部品を配置した後、UNDOすると再度配置することができない。 57.転送２(お試しコマンド) 色彩編集ダイアログで元の色：白、出力後の色：白で指定しても出力後の色が黒で出力される。 ○機械オプション○ 仕上記号でプレビューの指示内容が記号に重なる場合がある。 面肌記号で文字設定の高さ・縦横比の入力履歴が増えると強制終了する。 面肌記号で加工方法が未入力の場合、カットオフ値・表面うねりに値を入れても横線が 作図されない。 溶接記号で線幅、色彩、線種を設定しても有効にならない。 六角ボルトでボルト系列/小上型の上面図と側面図でネジの頭の大きさが異なる。 CAPボルトで[3.平座金]のオンが固定・前回保持がきかない。 CAPボルトで設定の「取消」をしても入力した値が有効になってしまう場合がある。 CAPボルトで座金系ボタンONで、座金が作図不可の呼び径を選択し、確認変更するとエラー が発生する。 平座金でコマンド起動すると強制終了する場合がある。 平座金で角度オフで平座金を作図した線の傾き角度に誤差がある。 平座金で側面図、角度オン状態でUNDO/REDOを実行するとドラッグの角度がおかしくなる。 角座金でコマンド起動すると強制終了する場合がある。 長穴で異縮尺に配置すると、短手方向の中心線の長さがおかしい。 長穴で角度を付けて作図すると長手方向の中央に中心線が作図されない。 長穴で「長手方向の中央に中心線を十字で描く」オン、中心線はみ出し長さを%で指定して 異縮尺に配置すると、短手方向の中心線長さがおかしい。 センタ穴で文字高さに整数値しか設定出来ない。 タップ注釈で枠指定の途中で割り込みコマンドを実行すると、枠の始点がキャンセルされる。 タップ注釈で角度を入力してから枠選択すると、角度の値が無効になってしまう。 タップ注釈で上面図に対して角度を指定して作図すると、引出線が中心からずれて作図される。 ベルトシミュレーションでベルト・チエインシミュレーションを×印で閉じて終了すると 中止したにもかかわらず、要素が作図される。 C形止め輪で[溝断面][穴用]ONで配置すると、下側の隠線処理がされなかったり、溝の深さが おかしかったりする。 なべ小ねじで中心線の線種が[全破線]のON/OFFで変わってしまう。 バーコード読込で軸傾中にバーコード設定のプレビューが傾いて表示される。 回転体で異尺度に作図した図面を回転体計測しても、基準縮尺の尺度で計測してしまう。 ページ(5)
DRAFT85Fsp3修正点.txt 管用テーパねじで同じ点に配置すると、作図基準点がずれる。 管用テーパねじでテーパめねじが、不完全ねじ部が［あり］と［なし］でねじ部の長さが異な る。 焼き入れ線で線種・色で文字スタイルを切り替えると、モードのプルダウンリストがおかしくな る。 皿ざぐり注釈でグループOFFで作成した皿ざぐりに対して径取得や注釈が作成出来ない。 絞り加工で中指定時に要素の角を指定した場合、計算がおかしくなる。 ○JIS機械パーツオプション○ プルダウンメニューから最新情報チェックを実行すると強制終了する。 ○土木基本○ 土留めで軸傾中に仮想線で実行した場合、指定した位置からラバーが表示されない。 ○幾何線形オプション○ 座標一覧が半角文字表示に対応していない。 ○建築オプション○ 仕上処理のハッチングで中指定で島を指定すると、島の中にハッチングされる。 ○電気製図オプション○ シンボル配置2にて異縮尺レイヤーに作図すると隠線処理がおかしい。 ○金型オプション○ 長穴で側面投影図の中心線が編集できない。 ショルダーボルトで線種、中心線、表・裏の変更が有効にならない。 穴反転で中心線無しの穴に対して、穴反転を実行すると中心線が付加されてしまう。 標準ランナで断面詳細を作図すると、文字が化けることがある。 マニュアル板定義でダイアログを表示させたまま、他のコマンドを起動すると強制終了 する。 ○SWインターフェースオプション○ 図面配置で隠線処理がオンでも隠線が変換されない場合がある。 図面配置で特定データが配置出来ないか、強制終了する場合がある。 図面配置で回転生成された形状の側面を個別レイアウトで配置基点を中央で配置すると、 原点位置がずれている。 ○外部データ貼付オプション○ ---ページ(6)
DRAFT85Fsp3修正点.txt 貼付を完了する前にCADPACを終了すると強制終了する。 異縮尺レイヤーに配置しても基準縮尺のサイズで配置される。 複数ページに変換されるExcelデータを貼り付けると、1ページ目しか貼付出来ない。 貼り付けるデータの種類により、色彩が正しく反映されなかったり、不要なマージン が取られたり、表示されなかったりする。 TIFFファイルを自由で貼り付け、再度同一ファイルを貼り付けると先に貼り付けた データがおかしくなる。 ページ(7)
