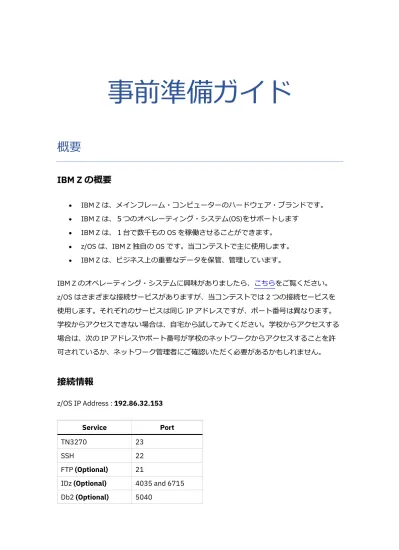

事前準備ガイド

概要

IBM Z の概要

• IBM Z は、メインフレーム・コンピューターのハードウェア・ブランドです。 • IBM Z は、５つのオペレーティング・システム(OS)をサポートします • IBM Z は、１台で数千もの OS を稼働させることができます。 • z/OS は、IBM Z 独自の OS です。当コンテストで主に使用します。 • IBM Z は、ビジネス上の重要なデータを保管、管理しています。 IBM Z のオペレーティング・システムに興味がありましたら、こちらをご覧ください。 z/OS はさまざまな接続サービスがありますが、当コンテストでは 2 つの接続セービスを使用します。それぞれのサービスは同じ IP アドレスですが、ポート番号は異なります。学校からアクセスできない場合は、自宅から試してみてください。学校からアクセスする場合は、次の IP アドレスやポート番号が学校のネットワークからアクセスすることを許可されているか、ネットワーク管理者にご確認いただく必要があるかもしれません。

接続情報

z/OS IP Address : 192.86.32.153 Service Port TN3270 23 SSH 22 FTP (Optional) 21

(2)

ネットワーク接続を確認するために、パソコンから以下のコマンドを実行してください。 ping が成功したらそのまま進めてください。失敗した場合、利用している環境のネットワーク管理者に上記の IP アドレスとポート番号が利用可能か確認してみてください。ネットワークファイヤウォール等でコンテストに参加するための IP アドレスやポート番号がブロックされている可能性があります。注記：コンテストで接続する IBM Z は定期的にメンテナンスを行なっています。メンテナンス期間中は稼働停止となり、使用することができません。隔週日曜日の米国時間（Central time zone）9 時半から 15 時 30 分が利用不可となる予定です。

(3)

ソフトウェアの導入

コンテストの参加者は、コンテストで使う PC の OS に対応したさまざまなソフトウェアをインストールする必要があります。インストールするソフトウェアは、お使いの PC の OS によって異なりますので、ご自身の PC に対応するセクションを参照してください。

Linux の場合

• x3270 各自の Linux ワークステーションのディストリビューション・リポジトリーを参照し、x3270 を取得の上インストールしてください。あるいは、検索エンジンで、「Ubuntu 16.04 x3270 installation」または「Fedora 24 x3270 installation」を探してみてください。インストールが完了すれば、x3270とコマンド入力することにより、ローカル端末から 3270 エミュレーターを開くことができます。

• OpenSSH

一般に、OpenSSH はデフォルトで Linux にインストールされています。ローカル端末セッションを開き、sshとコマンド入力して確認してみてください。

(4)

Mac の場合

• tn3270 Option #1 - x3270 クライアントの導入 導入方法はこちらをご覧くださいhttp://planetmvs.com/mvsintosh/x3270.html Option #2 – ブラウン大学のライセンスを利用 ブラウン大学は tn3270 クライアントを配布しています。非営利目的の使用に限り、無料でライセンスされます。こちらからダウンロードしてください。 http://www.brown.edu/cis/tn3270/ お使いの OS X のバージョンをサポートする tn3270 リリースを選択してください。ほとんどの Mac ユーザーは、OS X 10.3.9 以降をサポートする最新の 3.4.0 リリースを選択することになると思われます。ダウンロードしたファイルから「tn3270x」をアプリケーションフォルダーにコピーして使用してください。 • OpenSSH 一般に、OpenSSH はデフォルトで Mac OS X にインストールされています。ローカル 端末セッションを開き、「ssh」とコマンド入力して確認してみてください。

(5)

Windows の場合

• Vista tn3270 トム・ブレナン・ソフトウェア社は、メインフレーム・コンテストの参加者全員に同社の tn3270 クライアントを提供しています。次のリンクから Vista V1.27 をダウンロードしてインストールしてください。 http://www.tombrennansoftware.com/download.html

IBM Master the Mainframe コンテストチームからライセンスキーに関するメールが送付されます。Vista tn3270 は 30 日の試用期間中は無料ですが、その後はライセンスキーが必要となります。IBM Master the Mainframe コンテストチームからライセンスキーに関するメールが送付されますのでご確認ください。 • PuTTY PuTTY は、サイモン・テイサムが提供する無償の telent/SSH クライアントです。こちらからダウンロードできます。 http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html 質問や問題があれば以下の QA サイトに投稿、参照ください。 http://www.chiark.greenend.org.uk/~sgtatham/putty/faq.html

(6)

接続手順

＜ID とパスワード＞ ID は参加登録後、コンテストがスタートするまでには送付されます。パスワードはコンテスト開始日より利用可能となります。

以下の２つのサービスを使って z/OS へ接続する手順を説明します。

1. TN3270 (TSO/ISPF)

2. SSH (Unix Services Shell Prompt)

ＰＣが Linux の場合

 X3270 をご使用ください

Linux 上の x3270 クライアントからコンテスト用 z/OS TN3270(TSO, ISPF など)に接続するには、最初にクライアントを起動させます。コンソールのコマンド・ラインか ら「x3270」を実行します。新しく x3270 セッションのウィンドウが開きます。 メニューから”Model 4”を選択してください。

Options → Screes Size → Model 4 (80×43)

一番上にある Connect をクリックし、Enter Hostname ボックスに「192.86.32.153」とタイプしてください。

(7)

次に connect をクリックします。

この画面が表示されたら、z/OS への接続は正しく機能しています。 z/OS へのログオンの仕方についてはパート 1 の説明をご覧ください。

(8)

ＰＣが Mac の場合

 <方法 1> ブラウン大学の tn3270 を利用 tn3270 が入っているフォルダーを開き、tn3270 X のアイコンをダブルクリックして、TN3270 を起動させます。インターネットからダウンロードされたアプリケーションであることを知らせるメッセージが表示される場合がありますが、Open を選択してください。  <方法 2 > x3270 を使用 MAC のダウンロードとインストールはこちらから (http://planetmvs.com/mvsintosh/x3270.html) 新しく開いたウィンドウで、下図の通りコンテストで使用する z/OS システムの IP アドレスと、Window Title を入力します。Window Title は任意の名前で結構です。以下の IP アドレスはサンプルです。192.86.32.153 に置き換えてください。

(9)

“Screen Format” をクリックして、“Large Screen Size”にて 43×80(Model 4) を選択して、OK をクリックします。

Open Connection をクリックします。z/OS または z/OVM のウェルカム画面が表示されるまで数秒かかる場合があります。ウェルカム画面が表示されれば接続完了です。

(10)

ＰＣが Windows の場合の z/OS TN3270 の接続

 Vista TN3270 を使ってください。

TN3270 を使うのが初めての場合、 Vista tn3270 を起動し、File -> New Session Ask をクリックします。

以前に TN3270 を使用したことがある場合は、自動的に Vista TN3270 が起動されるでしょう。新しいターミナルウィンドウをスタートしてください。

(11)

Connect をクリックします。

(12)

• TN3270 のモデル 4(Mod 4)設定

Vista TN3270 をモデル 4 のディスプレイに変更するには、Options -> Options を選択します。

次に、display のタブを選択し、Mod4 のラジオボタンをクリックします。Mod 4 は、 Mod 2 のデフォルト 24 行×80 列から 43 行×80 列に表示を拡大します。

OK をクリックすると、Vista tn3270 から再接続をうながされます。OK をクリックしてください。

(13)

• Vista TN3270 のキーボードとキーパッド

TN3270 のキーボードやキーパッドを変更するためには、下の図の様にアイコンをクリックしてください。

(14)

z/OS SSH への接続

 個人用ＰＣがLinux の場合： ssh をご使用ください。 ローカル端末からコマンド、z#####@192.86.32.153.を実行します。初めて接続する際、次のメッセージが表示されますが「yes」と入力して接続を継続 してください。 次の画面が表示されるでしょう。これで SSH の z/OS 接続は正しく機能しています。  個人用ＰＣがMac の場合：ssh をご使用ください。 個人用ＰＣが Linux の場合の手順に従って接続してください。Mac の場合も同様になります。  個人用ＰＣがWindows の場合：PuTTY をご使用ください。

PuTTY を起動したら、コンテストで使用する Linux システムの IP アドレスを Host Name (or IP address)ボックスに入力してください。Port は“22“にセットし、SSH は選択してください。次に Saved Session ボックスに「MTM-Unix 」と入力し、Save を クリックします。

(15)

次に PuTTY を起動するときは、新しく作った Saved Session の「MTM-Unix」をダブルクリックするだけで、速やかに再接続できます。

一番下の Open ボタンをクリックします。

はじめて z/OS Unix に接続する時は、次のセキュリティー警告が表示されます。「Yes」をクリックして進んでください。

(16)

「login as:」のプロンプトが表示されたら、ユーザーＩＤを入力してください。パスワードを要求するプロンプトが表示されたら、コンテスト環境の z/OS USS への接続準備は完了です。そのまま画面は閉じてください。お疲れ様でした！注意点：パート 1 を進める中で初期パスワードは TSO/ISPF へのログイン中に変更されています。

Part 1 で必要となる TSO/ISPF のパスワードは Unix System Services で使ったパスワードと同じものを使用してください。
