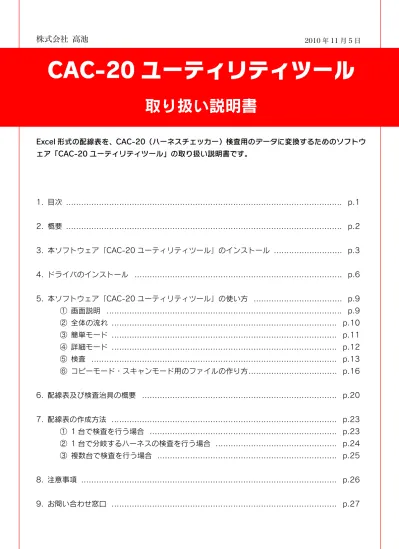

株式会社 高池
CAC-20 ユーティリティツール
取り扱い説明書
Excel 形式の配線表を、CAC-20（ハーネスチェッカー）検査用のデータに変換するためのソフトウ ェア「CAC-20 ユーティリティツール」の取り扱い説明書です。 1. 目次 ... p.1 2. 概要 ... p.2 3. 本ソフトウェア「CAC-20 ユーティリティツール」のインストール ... p.3 4. ドライバのインストール ... p.6 5. 本ソフトウェア「CAC-20 ユーティリティツール」の使い方 ... p.9 ① 画面説明 ... p.9 ② 全体の流れ ... p.10 ③ 簡単モード ... p.11 ④ 詳細モード ... p.12 ⑤ 検査 ... p.13 ⑥ コピーモード・スキャンモード用のファイルの作り方 ... p.16 6. 配線表及び検査治具の概要 ... p.20 7. 配線表の作成方法 ... p.23 ① 1 台で検査を行う場合 ... p.23 ② 1 台で分岐するハーネスの検査を行う場合 ... p.24 ③ 複数台で検査を行う場合 ... p.25 8. 注意事項 ... p.26 9. お問い合わせ窓口 ... p.27 2010 年 11 月 5 日2
2．概要
名 称
： CAC-20 ユーティリティツール
説 明
： ハーネスチェッカー「CAC-20」を使用する際に、Excel 形式の配線表 ファイルのデータを検査用データに変換するためのソフトウェア。
対 応 O S
： Microsoft® Windows XP、Vista
Microsoft Excel ： Microsoft® Excel2000 以上
使用ドライバ
： 共通 （※ドライバのインストールは P.6 を参照）
画面キャプチャ
3
3．
CAC-20 ユーティリティツールのインストール
本ソフトウェア（CAC-20 ユーティリティツール）インストールの手順は下記のとおりです。 1．CD の中にある「setup.exe」を起動 2．CAC-20 ユーティリティツール セットアップウィザードの開始 ：「次へ」をクリックします。 3．インストール先の指定 ：「CAC-20 ユーティリティツール」を インストールするフォルダを指定 して、「次へ」をクリックします。4 4．プログラムグループの指定 ：スタートメニューに作成する ショートカット名を入力して、 「次へ」をクリックします。 5．追加タスクの選択 ：デスクトップにショートカットを 作成する場合はチェックをして、 「次へ」をクリックします。 パソコン画面に マークを表示します。 6．インストール準備完了 ：デスクトップにショートカットを 作成する場合はチェックをして、 「インストール(I)」をクリックします。
5 7．インストール状況 ：インストールが始まるので、 しばらく待ちます。 ※中止する場合は「キャンセル」 をクリックして中止します。 8．「CAC-20 ユーティリティツール」セットアップウィザードの完了 ：インストールが完了しました。 起動する場合は、チェックをして 「完了」をクリックします。 9．「CAC-20 ユーティリティツール」 以上で、インストールの手順は終了です。
6
4．ドライバのインストール
ドライバのインストール手順は下記のとおりです。 1．「CAC-20」とパソコンを USB で接続する 「CAC-20」とパソコンを USB で接続すると、「検索ウィザード」が起動します。 2．ドライバーのインストール１ ：付属の CD を CD ドライブに挿入後、 「ソフトウェアを自動的に インストールする」を選択して、 「次へ」をクリックします。 3．検索中 ：検索中です。 しばらく待つとインストールが始まります。 さらに待ちます。7
4．検索ウィザードの完了
：「完了」をクリックして、 インストールを終了します。
8 5．ドライバーのインストール 2 ：付属の CD を CD ドライブに挿入後、 「ソフトウェアを自動的に インストールする」を選択して、 「次へ」をクリックします。 6．検索・インストール ：検索中です。 しばらく待つとインストールが始まります。 さらに待ちます。 10．インストールの完了 ：「完了」をクリックします。 以上で、インストールの手順は終了です。
9
5．
CAC-20 ユーティリティツールの使い方
① 画面説明
【 機能の説明 】
検 査
：パソコンと CAC-20 を接続して、検査データのモニターを行います。 簡単モード
：当社指定 Excel 形式の配線表ファイルを CAC-20 検査用ファイルに 変換できます。 詳細モード
：当社指定以外の Excel 形式の配線表ファイルを、CAC-20 検査用ファイル に変換できます。 終 了
：本ソフトウェアを終了します。10
② 全体の流れ
Excel 形式の配線表ファイルを検査用データに変換して、ハーネスチェッカーCAC-20 で検査を行います。 全体の流れは下記のとおりです。 1. コネクタと CAC-20 の Excel 形式の配線表ファイルを用意します。 ※当社指定の Excel 形式の配線表ファイル ※P.22~25 参照 2. CAC-20 ユーティリティツールを使用して、SD カードに保存します。 3. CAC-20 に SD カードを挿入します。 ※CAC-20H 4. ハーネスを接続して検査をします。11 1 2 3 4 5
③ 簡単モード
当社指定の Excel 形式の配線表ファイルを、CAC-20 検査用のファイルに変換します。 ※当社指定以外の Excel 形式の配線表ファイルを変換する場合は「詳細モード」で行います。（※P.12） 1. メニュー画面で「簡単モード」を選択します。 ：「簡単モード」のボタンをクリックします。 2. 各項目を指定後、「データ変換」ボタンを押してデータを変換します。 1. 「選択」ボタンを押して、当社指定の Excel 形式の配線表ファイルを指定します。 2. 「選択」ボタンを押して、変換後のファイルを保存する場所を選択します。 ※SD カードを選択して直接保存することもできます。（SD カードリードライターが必要です。） 3. ハーネスの検査モードを選択します。 ※通常モード ：「START」ボタンを押すたびに検査するモード。 ※リピートモード ：製品 NG 時、検査品が合格するまで NG 表示し続けるモード。 4. ファイル番号を入力します。 ※「0000～9999」内で選択できます。 5. 「データ変換」ボタンを押すと、データの変換を開始します。 6. メッセージボックスで「終了しました」と表示されます。 「OK」ボタンを押して、データ変換を完了します。12 1 2 3 4 5 6 7
④ 詳細モード
当社指定以外の Excel 形式の配線表ファイルを、CAC-20 検査用のファイルに変換します。 ※当社指定の Excel 形式の配線表ファイルを変換する場合は「簡単モード」で行います。（※P.11） 1. メニュー画面で「詳細モード」を選択します。 ：「詳細モード」のボタンをクリックします。 2. 詳細モードの画面 ※クリックすると、説明画面が開きます。 詳細はここで確認できます。 1. 「選択」ボタンを押して、Excel 形式の配線表ファイルを指定します。 2. シート名を選択して「配線表ファイルを開く」ボタンを押します。 3. セルのアドレスを入力します。 4. 保存先フォルダの「選択」ボタンを押して、変換後のファイルを保存する場所を選択します。 ※SD カードを選択して直接保存することもできます。（SD カードリードライターが必要です。） 5. ハーネスの検査モードを選択します。 ※通常モード ：「START」ボタンを押すたびに検査するモード。 ※リピートモード ：製品 NG 時、検査品が合格するまで NG 表示し続けるモード。 6. ファイル番号を「0000～9999」の間で選んでください。 7. 「データ変換」ボタンを押すと、データの変換を開始します。 8. メッセージボックスで「終了しました」と表示されます。 「OK」ボタンを押して、データ変換を完了します。13
⑤ 検査
パソコンと CAC-20（ハーネスチェッカー）を接続して、検査データのモニターを行います。 検査には、「検査モード」、「スキャンモード」、「コピーモード」、「コピーチェックモード」の 4 つの試験 モードがあります。試験モードの切り替えは、CAC-20 アドレスセレクタ用のロータリースイッチで行い ます。詳細は「CAC ハーネスチェッカー CAC-20H 検査機本体取扱説明書」をご参照ください。【 各試験モードについて】
A） 検査モード ･･･ ハーネスの導通検査を行います。 SD カードに読み込ませたハーネス回路情報を基にハーネスの導通検査を 行います。検査モードには、「通常モード」と「リピートモード」の 2 つの モードがあります。 ※ 通常モード、リピートモードは、データの変換時に選択します。 ※ 本ソフトウェアは「リピートモード」に対応していません。 ① 通常モード 「START」ボタンを押す度に、ハーネスの導通検査を１回行います。 1 回チェック ② リピートモード 「START」ボタンを１回押すと、OK 製品がでるまで連続して検査を 行います。オプション品の NG ストッパー(CAC-20N)と併せても 使用できます。 OK が出るまでチェック14 B） スキャンモード ･･･ ハーネスの回路を調べる際に、反対側のコネクタとの間が筐体等に 隠れて見えない等の回路の導通状態を調べるときに使用します。 また、多芯コネクタ挿しの際に電線挿し番を出力することにより、 ハーネス製作をより早く簡単に行うことができます。 ※ 本ソフトウェアは「スキャンモード」に対応していません。 1 ピンずつチェック C） コピーモード ･･･ 検査合格品のハーネスを接続して、ハーネスの回路情報を SD カードに書き込む ために使います。これによりハーネスの回路情報ファイルがなくても、回路情報 を作ることができます。 1. コピーモードで作成したファイルは、「コピーチェックモード」のみで ご使用下さい。 2. コピーモードでハーネスの回路情報を作成するためには、事前に特別な 方法で作成したファイル（コピーモード用ファイル）を SD カードの中に用 意しておく必要があります。詳細は、P.16 をご参照ください。 SD カードに保存 D） コピーチェックモード ･･･コピーモードで作成したハーネスの回路情報(コピーモード用ファイル)を もとに、ハーネスの導通検査を行います。 正常なハーネスを取り外し、検査したいハーネスを接続する (通常モード)
15 E） コピーチェックモード ･･･コピーモードで作成したハーネスの回路情報(コピーモード用ファイル)を もとに、ハーネスの導通検査を行います。 コピーモード用のファイルを作成するときに、ハーネス検査モードを 「リピートモード」にすることで、コピーチェックモード時に リピートモードで動作することができます。 ※本ソフトウェアは「リピートモード」に対応していません。 正常なハーネスを取り外し、検査したいハーネスを接続する (リピートモード)
16
【 コピーモード・スキャンモード用ファイルの作成方法】
コピーモードでハーネスの回路情報を作成するためには、事前に特別な方法で作成したファイル（コピー モード用ファイル）を SD カードの中に用意しておく必要があります。 ここでは、コピーモード用ファイルの作成方法を説明します。 1．CD の中にある「配線表」Excel ファイルを起動します ※テンプレートファイルを開いた直後の画面 2．配線表の 1 行目を下記のように入力します（接続台数を示すアルファベット[A-T]）－01
例）本体(親機)のみの場合は A-01、 1 台増設の場合は B-01 と入力します。 1 行が、ハーネスの線 1 本 1 本の 接続を示します。 全てに同じピン番号を入力します ﾁｪｯｶｰの増設台数表示 A～T(20 台) 増設台数 表示 増設台数 表示 親機のみ A 10台 K 1台 B 11台 L 2台 C 12台 M 3台 D 13台 N 4台 E 14台 O 5台 F 15台 P 6台 G 16台 Q 7台 H 17台 R 8台 I 18台 S 9台 J 19台 T 1 行目のみ入力して下さい17 3．「簡単モード」でデータを変換します ：Excel ファイルを保存して、「簡単モード」でデータを 変換します。変換後に生成されたデータファイル （pin ファイル・txt ファイル）を SD カードに保存します。 4．アドレスセレクタを「40」に設定します 5．「START」ボタンを押してコピーモードを実行します 6．アドレスセレクタを「60」に設定して、コピーチェックモードを実行します
18
【 検査の流れ】
検査の流れは下記のとおりです。 1. メニュー画面で「検査」を選択 ：「検査」のボタンをクリックします。 2. CAC-20H とパソコンを接続 ： CAC-20H とパソコンを USB ケーブルで接続し、電源を入れ ると検索が自動的に始まります。 ：しばらく待ちます。 ※しばらく待っても検索が終ら ない場合は、電源を接続しなお します。 3. 各項目を確認して「START」ボタンを押す ：「START」ボタンを押します。 ※「通信ログを表示する」に チェックすると、各カウント値 が表示されます。 （各カウント値及びエラー内容 の詳細については検査機本体取 扱説明書(p27～36)を参照） ※「NG 時に詳細を表示する」に チェックすると、NG 時にエラー の内容が表示されます。19
【 検査の結果】
下図は検査結果のイメージです。1. OK の場合
：検査結果が OK になります。2. NG の場合
：検査結果が NG になります。「通信ログを表示 する」と「NG 時に詳細を表示する」にチェック がある場合は、下記にエラーの詳細が表示されま す。20 1 番(例：A－01) 50 番（例：A－50） 2 番(例：A－02) スタート 検査用 3 番
6．
配線表及び検査治具の概要
CAC－20 のピン番号の数え方
CAC-20 のピン番号の数え方は下記のとおりです。CAC－20 の接続台数の数え方
CAC-20 の接続台数の数え方は、アルファベットで表現します。 (親機)１台目 → 「Ａ」 (子機)２台目 → 「Ｂ」 (子機)３台目 → 「Ｃ」 ： 49 番 (例：A－49)A
B
21 ※お客様で専用治具を ご用意下さい。 当社でもご要望があれば 作成いたします。
ピン番号の表記方法
CAC-20 の接続台数の数え方は、アルファベットで表現します。『 A-01 』
※【接続台数のアルファベット】-【ピン番号】 ※ピン番号は「01」「02」･･･「09」「10」「11」と表記して、 1 桁のピン番号には「0」を付けて２桁で表記します。 (親機)１台目の２番ピンなら Ａ－０２、 (子機)２台目の２番ピンなら Ｂ－０２となります。検査の仕組み
送信ピン（送信 PIN）から受信ピン（受信 PIN）に信号を送り、届くかどうかで断線を検査します。 A-01，A-02 ：CAC-20 のピン番号を表します。 M1，M0 ：お客様のコネクタ名を表します。 M1-1，M0-1 ：コネクタのピン番号を表します。 スタート 検査用 送信ピンからの信号が受信ピンに届くかど うかで、断線しているかを検出します。 CAC-20H 検査するハーネス A-01 PIN(FROM) A-02 PIN(TO) ｺﾈｸﾀ M1 M1-1 ｺﾈｸﾀ M1 M1-1 ｺﾈｸﾀ M0 M0-1 ｺﾈｸﾀ M0 M0-1 信号を送信 信号を受信 送信側ピン 受信側ピン22
当社指定の Excel 形式の配線表ファイルの説明
付属のＣＤにある Excel 形式の配線表ファイルのテンプレートを開きます。 （※以下、テンプレートファイルと呼びます。） ※テンプレートファイルを開いた直後の画面■ 緑色のテーブルについて
緑色のテーブルには、CAC-20 のピン番号を記入します。 CAC-20 における送信ピン、受信ピンの接続の関係を表します。■ 青色のテーブルについて
青色のテーブルには、お客さま指定のピン番号を記入します。 CAC-20 とつながっているコネクタのピン番号と、お客さま指定のピン番号との関係を表します。 ※配線表を作成する時、行を開けて入力すると、それ以降はデータ変換が行われません。 1 行が、ハーネスの線 1 本 1 本の 接続を示します。23 CAC-20 検査するハーネス A-01 A-03 A-05 A-07 A-09 A-11 PIN(FROM) A-02 A-04 A-06 A-08 A-10 A-12 PIN(TO) ｺﾈｸﾀ M1 ｺﾈｸﾀ M1 ｺﾈｸﾀ M0 M0-1 M0-2 M0-3 M0-4 M0-5 M0-6 ｺﾈｸﾀ M0 M0-1 M0-2 M0-3 M0-4 M0-5 M0-6 M1-1 M1-2 M1-3 M1-4 M1-5 M1-6 M1-1 M1-2 M1-3 M1-4 M1-5 M1-6 ※お客様で専用治具を ご用意下さい。 当社でもご要望があれば 作成いたします。
7．
配線表の作成方法
CAC-20 で検査を行う際に必要な、Excel 形式の配線表ファイルの作成方法は下記のとおりです。① 親機単独で検査を行う場合
親機の CAC-2０H（ハーネスチェッカー）で検査を行う場合の配線表の作成方法は下記のとおりです。 ※親機で分岐するハーネスの検査を行う場合は、P.24 を参照。複数台で検査を行う場合は、P.25 を参照。 ※ハーネスと CAC-20 の接続例 配線表の表記は下記のようになります。 ※配線表 送信 受信24 ※お客様で専用治具を ご用意下さい。 当社でもご要望があれば 作成いたします。 CAC-20 検査するハーネス A-01 A-03 A-05 A-07 A-09 A-11 PIN(FROM) A-02 A-04 A-06 A-08 A-10 A-12 PIN(TO) ｺﾈｸﾀ M1 ｺﾈｸﾀ M1 ｺﾈｸﾀ M0 M0-1 M0-2 M0-3 M0-4 M0-5 M0-6 ｺﾈｸﾀ M0 M0-1 M0-2 M0-3 M0-4 M0-5 M0-6 N.C M1-1 M1-2 M1-3 M1-4 M1-5 M1-6 M1-1 M1-2 M1-3 M1-4 M1-5 M1-6
② 親機単独で分岐するハーネスの検査を行う場合
親機の CAC-2０H で、分岐するハーネスの検査を行う場合の配線表の作成方法は下記のとおりです。 ※親機単独で検査を行う場合は、P.23 を参照。複数台で検査を行う場合は、P.25 を参照。 ※ハーネスと CAC-20 の接続例 配線表の表記は下記のようになります。 ※配線表 ラインなどを 記入しても良いです M1-4 が続きます A-07 が続きます ※N.C. … ノーコンタクト（接続なし） 分岐するハーネスがある場合、 接続のないハーネスが存在する。25 ※お客様で専用治具を ご用意下さい。 当社でもご要望があれば 作成いたします。
③ 複数台で検査を行う場合
複数台の CAC-2０で、分岐するハーネスの検査を行う場合の配線表の作成方法は下記のとおりです。 ※親機単独で検査を行う場合は P.23 を参照。親機単独で分岐するハーネスの検査を行う場合は P.24 を参照。 ※ハーネスと CAC-20 の接続例 配線表の表記は下記のようになります。 ※配線表 426
8．注意事項
当ソフトウェア（CAC-20 ユーティリティツール）をインストールおよび使用する前に、下記に記載し ている注意事項を必ずお読みください。1. 動作環境について
検査モードは、動作環境を満たしている場合でも、一部のパソコンで正常に動作しない可能性があり ます。2. SD カードの取り扱いについて
SD カードは、ディレクトリ階層に対応しておりません。最上部のディレクトリに保存してください。 CAC-20H の SD カードを動作中に抜き差しした場合は一度リセットする必要があるため、 CAC-20H の電源を入れ直してください。3. Excel 形式の配線表ファイルのファイル名について
Excel 形式の配線表ファイルのファイル名に使用できる文字は下記のとおりです。 半角英数字 ※大文字使用可能 半角ドット、アンダーバー 「 . 」、「 _ 」 ※その他記号は使用できません。4. CAC-20 ユーティリティツールについて
CAC-20 ユーティリティーツールは、「リピートモード」と「スキャンモード」には 対応していません。5. SD カードについて
SD カードの書込禁止スイッチを OFF にしてください。6. ロータリースイッチの変更について
各部ロータリースイッチを変更した場合は、電源を入れ直してください。 仕様・性能は予告なく変更することがありますので、ご了承願います。 取扱説明書の誤りについての補償はご容赦願います。27
