（その4）腐朽菌作用下での曲げクリープ試験

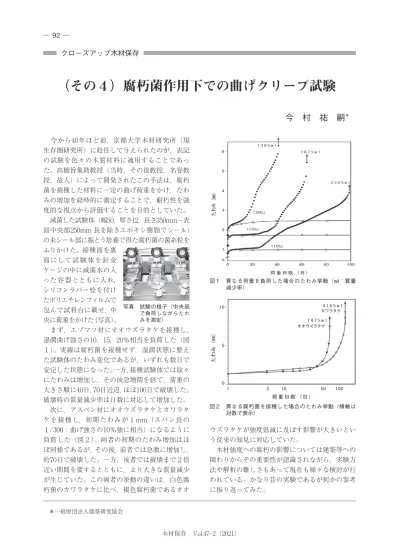

木材保存　Vol.47－2（2021） 92 ―　 　― 　今から40年ほど前，京都大学木材研究所（現 生存圏研究所）に赴任して与えられたのが，表記 の試験を色々の木質材料に適用することであっ た。高橋旨象助教授（当時，その後教授，名誉教 授，故人）によって開発されたこの手法は，腐朽 菌を接種した材料に一定の曲げ荷重をかけ，たわ みの増加を経時的に測定することで，耐朽性を強 度的な視点から評価することを目的としていた。 　滅菌した試験体（幅50，厚さ12，長さ350mm－表 面中央部250mm 長を除きエポキシ樹脂でシール） の未シール部に振とう培養で得た腐朽菌の菌糸粒を ふりかけた。接種面を裏 面にして試 験 体を針 金 ケージの中に滅菌水の入 った容器とともに入れ， シリコンラバー栓を付け たポリエチレンフィルムで 包んで試料台に載せ，中 央に荷重をかけた（写真）。 　まず，エゾマツ材にオオウズラタケを接種し， 湿潤曲げ強さの10，15，20％相当を負荷した（図 １）。実線は腐朽菌を接種せず，湿潤状態に整え た試験体のたわみ変化であるが，いずれも数日で 安定した状態になった。一方，接種試験体では徐々 にたわみは増加し，その後急増期を経て，荷重の 大きさ順に40日，70日近辺，ほぼ100日で破壊した。 破壊時の質量減少率は日数に対応して増加した。 　次に，アスペン材にオオウズラタケとカワラタ ケを接種し，初期たわみが１mm（スパン長の １/300：曲げ強さの10％強に相当）になるように 負荷した（図２）。両者の初期のたわみ増加はほ ぼ同様であるが，その後，前者では急激に増加し， 約70日で破壊した。一方，後者では破壊まで２倍 近い期間を要するとともに，より大きな質量減少 が生じていた。この両者の挙動の違いは，白色腐 朽菌のカワラタケに比べ，褐色腐朽菌であるオオ ウズラタケが強度低減に及ぼす影響が大きいとい う従来の知見に対応していた。 　木材強度への腐朽の影響については建築等への 関わりからその重要性が認識されながら，実験方 法や解析の難しさもあって現在も様々な検討が行 われている。かなり昔の実験であるが何かの参考 に振り返ってみた。 　 ＊一般財団法人建築研究協会

（その４）腐朽菌作用下での曲げクリープ試験

今　村　祐　嗣
