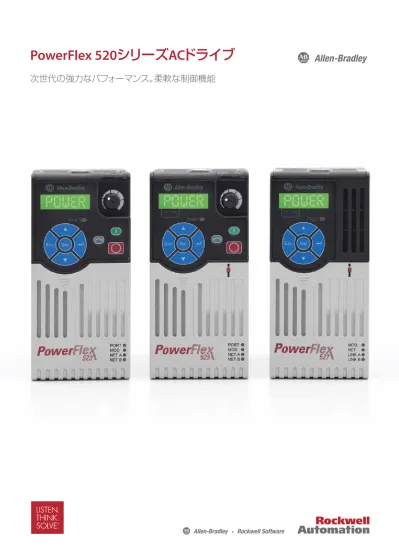

PowerFlex 520シリーズACドライブ
PowerFlex 520シリーズ ACドライブ
次世代の強力なパフォーマンス。柔軟な制御機能
Allen-Bradley®のPowerFlex® 520シリーズACドライブは、革新的な機能と使いやすさを組み合わせて、より優れ たマシンを設計して配備するための時間を短縮してシステム性能を最大に高めるように設計されたモータ 制御ソリューションを提供します。このファミリーの3種類のドライブは、さまざまな用途に合わせた機能の ユニークなセットを提供します。 PowerFlex 523 ACドライブは、コスト効率のよいモータ制御が必要なマシンに適しています。 PowerFlex 525 ACドライブは、システム統合が単純なマシンに適しており、組み込まれたEtherNet/IP™や安全 機能を含む標準機能を提供します。 PowerFlex 527 ACドライブは、アレン・ブラドリーのLogixプログラマブル・オートメーション・コントローラ (PAC)と共に使用するために設計されています。PowerFlex 527ドライブには、サーボとACドライブの両方で同 じドライブ構成の体験から恩恵を受けることが可能なマシンに適しており、ネットワークにおける安全と EtherNet/IPのためのデュアルポートが搭載されています。PowerFlex 520シリーズ ACドライブ
次世代の強力なパフォーマンス。柔軟な制御機能
PowerFlex 520シリーズACドライブは、マシンの設計と使用 の両方において生産性を最大に高めるために設計され ています。 • 定格電力 – PowerFlex 523 ACドライブ：0.2〜22kW/ 0.25〜30HP、100〜600Vのグローバル電圧クラス – PowerFlex 525 ACドライブ：0.4〜22kW / 0.5〜30HP、100〜600Vのグローバル電圧クラス – PowerFlex 527 ACドライブ：0.4〜22kW / 0.5〜30HP、100〜600Vのグローバル電圧クラス • モジュール式設計は、予備部品の在庫を減らし、ドライ ブを取付けて構成するより迅速な方法を提供します。 • EtherNet/IP接続は、Logix環境へのシームレスな統合を サポートします。 • PowerFlex 525および527ドライブに搭載された安全機能 は、スタッフと機器の保護に役立ちます。 • PowerFlex 527は、EtherNet/IPネットワークを介した安全機 能である統合安全機能を提供します。 • 使いやすいソフトウェアとツールの選択は、設計、構成、 およびプログラミングを簡略化します。 • 最大50°C (122°F) の高い動作温度。電流低減ありで、 制御モジュール・ファン・キットを使用することで、70°C (158°F) まで対応できます。 • 設置面積が小さいため、パネルスペースを節約し、柔軟 な設置が可能。PowerFlex 527 ACドライブ
• アレン・ブラドリーのLogixコントローラ専用に使用するように設計さ れている • アレン・ブラドリーのKinetixサーボドライブと共通の構成およびプロ グラミングを共有 • 誘導モータで速度制御が必要なポンプ、ファン、および送り込みと送 り出しのコンベアなどのマシンアプリケーション用に設計 • Logix統合は、高度なモータ調整の提供を支援 • 組み込まれたデュアルポートEtherNet/IPは、複数のネットワークトポロ ジおよびデバイス・レベル・リング(DLR)機能をサポート • ハード配線された安全トルクオフを搭載。SIL 3 / PLe カテゴリ3 • 統合安全機能 – EtherNet/IPを介して提供されるコントローラベースの 安全機能。SIL 3 / PLe カテゴリ3 電力範囲 • 0.4〜22kW / 0.5〜30HP、100〜600Vのグローバル電圧 構成およびプログラミング• Studio 5000 Logix Designer 安全機能 • 安全トルクオフは、EtherNet/IPネットワークを通じてハード配線され た安全機能または統合安全機能を使用して適用できる標準機能 • 3 / PLe カテゴリ3認定 通信 • 内蔵のデュアルポートEtherNet/IP 追加機能 • 脱着式端子台により設置が簡略化
モータ制御の新たな展開
PowerFlex 527 ACドライブは、Logixプログラマブル・オートメーション・コントロー ラの自然な発展として機能します。この高度な統合は、より高いマシン性能を実 現するためのモータ調整の向上に役立ちます。 PowerFlex 527ドライブは、Logixコントローラの強力な機能を活用して、単一ソフト ウェアパッケージであるStudio 5000 Logix Designer™を使用することで、構成、プロ グラミング、そして使用を簡略化できます。 この合理化されたアプローチは、PowerFlex 527 ACドライブとアレン・ブラドリー のKinetix®サーボドライブで共通するモーション命令を使用しており、共通のユー ザ体験を提供し、1つのソフトウェアパッケージしか学習・使用する必要はありま せん。組み合わされた統合ツールの共通性と使用は、貴重なエンジニアリング 時間を節約する上で役立ちます。PowerFlex 525 ACドライブ
PowerFlex 525 ACドライブは、より多くのモータ制御オプション、標準安全 機能、そしてEtherNet/IP通信を必要とするネットワーク接続マシンに適し ています。 • 自動デバイス構成を含むLogix制御アーキテクチャへのシームレスな統合 • EtherNet/IPおよび安全トルクオフ用にポートを1つ標準装備 • 使いやすい構成ツール • 柔軟なモータ制御と設置オプション 電力範囲 • 0.4〜22kW / 0.5〜30HP、100〜600Vのグローバル電圧 構成およびプログラミング • 多言語LCDヒューマン・インターフェイス・モジュール(HIM) • Connected Components Workbenchソフトウェア• Studio 5000 Logix Designer 安全機能 • ハード配線された安全トルクオフを搭載 • SIL 2 / PLd カテゴリ3認定 通信 • 内蔵のEtherNet/IPポート • オプションのデュアルポートEtherNet/IPカード • 内蔵のDSIポートは、マルチドライブネットワークをサポートし、 1つのノードに5台までのPowerFlex ACドライブを接続できます。
PowerFlex 523 ACドライブ
PowerFlex 523 ACドライブは、設置、構成時間を短縮する一方で、用途に必 要な制御を提供するよう設計されています。これらは、コスト効率のよい ソリューションで、便利なプログラミング機能および設置の柔軟性を提供 します。 • アップロード/ダウンロードドライブ構成の標準USB• HIMおよびConnected Components Workbench™ソフトウェアツールが搭載 され簡略化された構成 • オプションの通信モジュールにより、ネットワークへのドライブの追加が 簡単 電力範囲 • 0.2〜22kW / 0.25〜30HP、100〜600Vのグローバル電圧 構成およびプログラミング • 多言語LCDヒューマン・インターフェイス・モジュール(HIM) • Connected Components Workbenchソフトウェア
• Studio 5000 Logix Designer 通信
革新的な設計
PowerFlex 520シリーズACドライブには、予備部品の在庫を減らし、ドライブのより迅速な取付けと構成を提 供する上で役立つ共通の制御および電源モジュールが搭載されたモジュール設計が備わっています。3つの すべてのドライブは、柔軟性と省スペースのニーズに対応するために、柔軟な取付けオプション、小型サイ ズ、そして高温耐性を提供します。 アクセサリカードを取付けてもコンパ クトな設置面積を維持します。 モジュール式の設計によって、 PowerFlex 525またはPowerFlex 523 ドライブの電源モジュールの取付けと制御 モジュールの構成が同時にできます。 MainsFree™プログラミングでは、USB接続を 通して構成ファイルをPowerFlex 525および PowerFlex 523ドライブの制御モジュールに アップロードしたりダウンロードできます。 制御モジュール・ファ ン・キットを使用す ると、PowerFlex 520 シリーズACドライブ は、電流低減ありで 70°C (158°F)までの温 度で動作できます。 柔軟性を高めるた め、3つのすべての ドライブは縦置き、 横置き、さらには縦 置 き で 並 べ て、横 置きで重ねて設 置 することが で きま す。横 置 き の 場 合 には、制御モジュー ル・ファン・キットが 必要です。 PowerFlex 527ドラ イブには、設置を 簡略化する脱着式 端子台が付いてい ます。オ プ ション の デ ュ ア ル ポ ート EtherNet/IP カ ード を 装 着 し た Po w e r F l e x 525 ACド ラ イブ 標準でデュアルポー トEtherNet/IPが搭載さ れたPowerFlex 527 ACドラ イブ 標 準 で デュ ア ル ポ ート EtherNet/IPが 搭 載 さ れ たKinetix 5500 サ ー ボド ラ イブ POINT I/O™ 1783-ETAP Ethernet/IPタップ ArmorBlock® I/O CompactLogix™コントローラ PanelView™ Plus 7 グラフィックター ミナル
接続
アプリケーション内のリアルタイム情報のシームレスなフローは、操作の敏しょう性と生産性を向上させ る上で役立ちます。PowerFlex 520シリーズACドライブは、操作中にデータを簡単に管理する上で役立ち、時 間の節約と効率向上を可能にします。 EtherNet/IP接続は、ネットワーク化されたアプリケーションでLogix環境へのシームレスな統合をサポートし ます。PowerFlex 520シリーズドライブは、接続を簡単にすることで、このオープンで幅広く使用されるネット ワークの採用を支援します。PowerFlex 525および527 ACドライブには、ネットワーク上でデータを簡単に構 成、制御、そして収集することを可能にするEtherNet/IP接続が搭載されています。 PowerFlex 523および525 ACドライブのオプションのデュアルポートEtherNet/IPカードは、トポロジの柔軟性お よび デバイス・レベル・リング(DLR)機能をサポートしています。DLR機能の実装は、より高いネットワーク冗 長性を実現する上で役立ちます。EtherNet/IPネッ トワーク上の1つのデバイスが故障しても、他の デバイスが動作し続けることができます。ODVA™ 標準であるDLRテクノロジは、構成の時間とコス トを削減するのに役立ちます。管理型スイッチ の数を最小に抑え、ケーブル敷設のニーズを減ら す一方で、デバイスレベルで全コンポーネントを接 続する単一ネットワークリングを作成できます。 PowerFlex 527には、トポ ロジの柔軟性とDLRの 機能のためにデュアル ポートEtherNet/IP接続 が搭載されています。 EtherNet/IPは、マシンの設計と操作を簡略化して向上させる確立された広く使用されているネットワークです。 デュアルポートEtherNet/IP接続は、リニアおよびリングトポロジ、さらにDLR機能をサポートしています。PowerFlex 520シリーズACドライブは、使いやすいソフトウェアパッケージとツールによって、構成およびプログラ ミングが迅速かつ簡単に行なうことができます。各ツールは、ユーザ体験を向上させ、開発時間を短縮するた めに強力で直感的になるように設計されているため、短時間でより効率的な配備が可能になります。 ヒューマン・インターフェイス・モジュールを搭載 • HIM構成は、PowerFlex 523および525ドライブで使用 可能 • 5桁16セグメントの液晶ディスプレイ(LCD) HIMに説明 テキストがスクロール表示 • 内蔵キーパッドを使って、素早くメニューを操作 し、構成を高速化 • スクロールテキストが含まれる表示情報。これらの QuickView™の詳細情報は、意味のある説明を提供 します。パラメータやコードを調べずに済むため、 時間を節約可能 • キーパッドで素早く選択できる多言語サポート
より高速なマシン構成
直感的で便利なAppView®およびCustomView™ア プリケーション専用のパラメータツールを使用し て、PowerFlex 523および525ドライブをより迅速に 構成します。 AppViewは、コンベア、ミキサ、コンプレッサ、ポン プ、ブロワなど、最も一般的な用途のパラメータグ ループを提供します。また、これらの用途を実行す るための設定をすでに行なっているので、マシンを より早く稼働でき、生産性が向上します。 CustomViewツールを使用して独自のパラメータグ ループを素早く定義することによって、マシンをカ スタマイズし、さらにはその後の設計や開発の時 間を短縮できます。 こ れ ら の 両 ツ ー ル は 、内 蔵 HIM、Conne c te d Components Workbenchソ フト ウェア、お よび Studio 5000 Logix Designerアプリケーションを通じ て、PowerFlex 523および525ドライブで利用するこ とができます。Connected Components Workbenchソフトウェア • PowerFlex 523および525ドライブで使用可能 • 直感的なインターフェイスとスタートアップウィザー ドでドライブの立上げと稼動を支援 • ローカライズされた言語のサポート • オンラインおよびオフライン構成 • 詳細な「ヘルプ」 • USB接続上で構成をアップロード、ダウンロードした り、EtherNet/IP、DeviceNet®などのオープンな産業ネッ トワーク上でのドライブの構成が可能 • PowerFlexドライブ、Micro800®プログラマブルコントロー ラ、およびPanelView™ Componentグラフィックターミナ ルをサポート • 無料ソフトウェアの取得とインストールが簡単
簡略化された構成
複数言語のサポート。 内蔵キーパッドを使って、 素早くメニューを操作し、 構成を高速化します。 5桁16セグメントの液晶ディ スプレイ(LCD) HIMに、説明 テキストがQuickViewスク ロール表示されます。 AppViewグループ構成が、 一般的な用途向けのパラ メータを提供します。 数回クリックすると、ある 用途に最も関連するパラ メータだけが表示され、 時間を節約できます。Studio 5000 Logix Designerソフトウェア
Studio 5000 Logix DesignerアプリケーションでPowerFlex 520シリーズドライブを構成すると、コントローラのプログラミン グとドライブシステム構成、動作、および保守を1つのソフトウェア環境に統合することができます。この高度な統合、プ レミア統合は、プログラミング時間の短縮、立上げの簡略化、診断の合理化を可能にします。 • ディスクリート、プロセス、バッチ、モーション、安 全、およびドライブベースのアプリケーションのた めの単一ソフトウェアパッケージ。 • PowerFlexドライブは、マシンの開発、使用、保守を簡 略化するために、Logix環境にシームレスに統合でき ます。 • 包括的な命令セットは、多くのタイプのアプリケー ションで使用できます。 • 制御タグ情報は、構成を簡略化し、必要なパラメー タやタグを手動でプログラムする必要を最小限に 抑えるために自動的に生成されます。 • PowerFlex 527ドライブは、モータ同期とマシン制御 のためにStudio 5000®においてモーションの命令セッ トを使用することで、プレミア統合の体験を向上さ せます。 プレミア統合は、アレン・ブラドリーのモータ制御装 置をLogix制御プラットフォームに統合する上で他に類 のない体験が得られます。たった1つのソフトウェアツー ルで、アプリケーション全体を構成、制御、モニタでき ます。
プレミア統合
Connected Components
Workbenchソフトウェア
Connected Components Workbenchソフトウェアは、直観的なインターフェイスとスタートアップウィザードによっ て、PowerFlex 523および525 ACドライブを立ち上げるのに役立ちます。このフリーソフトウェアは、ロックウェル・オート メーションとMicrosoft® Visual Studio®のテクノロジを使用して、ドライブ構成を迅速、簡単に行ないます。
• スタートアップウィザードによって構成がスピードアップ • 通信ネットワーク上でのドライブの構成と制御
Connected Components Workbenchソフトウェ アの構成ウィンドウから、ドライブ設定のア ップロードとダウンロード、ドライブパラ メータの表示、有用なウィザードへのアクセ スなど、複数の機能にアクセスできます。 Parametersボタンをクリックするだけで、 ドライブのパラメータが表示されます。 ドライブをオンライ ンまたはオフライン で構成できます。 アクティブフィルタリングを使うと、単語 や略語を入力して、パラメータを素早く検 索できます。 変更されたパラメー タと、その現在の設 定を素早く確認し ます。
Connected Components Workbenchソフトウェアは、以下のウエブサイトからダウンロー ドしてください。rockwellautomation.com/go/cc
Connected Components Workbenchソフトウェアは、マシンの設計、開発時間を最小化するのに役立ち、スタンドアロンの用途 に最適です。USB接続上で構成をアップロードおよびダウンロードしたり、EtherNet/IPやDeviceNetなどのオープンな産業ネッ トワーク上でドライブを構成できます。Connected Components Workbenchソフトウェアは、PowerFlexドライブ、Micro800プログ ラマブルコントローラ、およびPanelView Componentグラフィックターミナルをサポートしています。
Connected Components Workbenchソフトウェ アには、さまざまなスタートアップ、用途、診 断向けのウィザードがあります。 ウィザードでは、順を追ってドライ ブのセットアップを説明します。 ウィザードでは、ドロップダウンメニューや入 力フィールドを使用して、ドライブパラメータ の確認や変更ができ、簡単に構成することが できます。
CompactLogixコントローラ Stratix 5700™ スイッチ EtherNet/IP 構成 IPアドレス PowerFlex 525 ACドライブ 効率を高める方法を追求されているのであれば、プレミア統合をご検討ください。アレン・ブラドリーのモータ制御装 置をLogix制御プラットフォームに統合すると、プログラミング時間の短縮、立上げの簡略化、診断の合理化が可能に なります。プレミア統合は、統合されたコントローラのプログラミング、デバイスシステムの構成、動作、保守を、Studio 5000 Logix Designerの1つのソフトウェア環境で提供することで、問題やエラーを減らします。
Studio 5000 Logix Designer
• 直感的なプログラミングを使用する単一ソフトウェア ソリューションが共通のユーザ体験を提供 • ソフトウェアインターフェイスがデバイスのセットアッ プを簡略化 • システムおよびマシンレベルのデータと診断情報に簡 単にアクセス • Studio 5000ソフトウェアでは、コントローラとドライブ の両方での構成を集中管理 • 複数デバイスの構成の簡略化 • PowerFlex 520シリーズACドライブは、プレミア統合を使 用して、開発時間を短縮し、システム操作と診断を簡 略化します。PowerFlex 527ドライブは、モーション命令 のセットをStudio 5000 Logix Designerアプリケーション で使用することで、ユーザ体験を高めます。拡張可能で情報処理対応のプロ
グラマブル・オートメーション・コン
トローラ
PowerFlexドライブとPACを1つの環境に統合してアーキ テクチャを完成させるプレミア統合の他に類のない 体験で、オートメーションシステムの可能性を最大に 高めます。この時間節約の体験には、開発時間の短 縮から保守の簡略化までが含まれます。用途のニー ズに最適なLogix PAC®が搭載されたPowerFlex 520シリー ズのドライブを使用します。 CompactLogix™コントローラ は、小〜中規模のアプリケー ション に 適して おり、低 価 格マシンにおいてIntegrated Architecture® (統合アーキテク チャ)の利点を提供します。 ControlLogix®システムは、共 通の開発環境と共通の制御 エンジンを使用して、高速、高 性能、多規律アプリケーショ ン制御を使いやすい環境で実現します。 GuardLogix®統合安全システ ムは、標準ControlLogixシステ ムの利点と安全機能を提供 します。PowerFlex 527 ACドラ イブは、GuardLogix PACと共 に使用することで、EtherNet/IPネットワークを介して統 合安全機能を提供し、配線、ハードウェア、そして故障 の可能性を減らします。自動デバイス構成
自動デバイス構成(ADC)は、Logixコントローラが交換され たPowerFlexドライブを検出して、すべての構成パラメータ を自動的にダウンロードすることを可能にし、手動による 再構成の必要性を最小限に抑えます。この機能は、ダウ ンタイムを減らして生産性を高める上で役立ちます。 ADCは、PowerFlex 520シリーズおよび750シリーズドライブ で利用できます。* • PowerFlex 525および755ドライブには、ADCを実現するた めのEtherNet/IPポートが搭載されています。 • PowerFlex 527ドライブには、Logixコントローラに保管さ れるドライブ構成が搭載されており、高速な自動デバイ ス交換がサポートされています。 • Stratix 5700、6000、および8000スイッチは、自動のIPアドレ ス割付けを提供。 * PowerFlex 523および753ドライブでは、ADC用のデュアルポートEtherNet/IP通信 カードが必要です。Studio 5000 Logix Designerが搭載されたドライブ構成
アプリケーションの開発、使用、保守を簡略化 Studio 5000ソフトウェアは、ドライブパラメータをコ ントローラメモリにコントローラタグとして自動的に 追加することで、プログラミング時間を短縮します。 • 説明タグの名前は、自動的に生成される。 • アドレスの不一致エラーは、削除される。 • コピーおよび貼り付け機能により、ドライブの複製 が迅速で簡単になる。 • 高度なグラフィカルウィザードが、ドライブ構成の 手順を示す。 PowerFlex 520シリーズドライブは、ロックウェル・オート メーションの統合アーキテクチャの一部として機能する 場合、インターロックコマンドに応答するだけではなく、 それ以上のことが可能になります。 • 診断およびリアルタイムデータで、機械的な問題を予 測して性能を高める。 • 機器に関して情報に基づいた判断を下すために性能を ローカルまたはリモートでモニタする。 • 自動デバイス構成が、交換したドライブに構成パラメー タをダウンロードし、ダウンタイムを短縮 PowerFlex 520シリーズACドライブをLogix環境に素早く統 合します。 説明名が含まれるコントローラタグは、個々のタグの説明 を入力する必要性を最小限に抑えるために自動的に生成さ れます。Studio 5000 Logix Designerのモーション命令
でのドライブのプログラミング
よく考えると、この概念は道理にかなっています。サーボドライブのように構成およびプログラムされた可変周 波数ドライブです。利点は明らかです。両方のタイプのドライブに共通する命令のある1つのソフトウェアパッケー ジを使用することで、複雑さを減らし、貴重なエンジニアリング時間を節約することができます。それは、ただ の始まりにすぎません。PowerFlex 527 ACドライブは、Studio 5000ソフトウェアとLogixプログラマブル・オートメー ション・コントローラ専用で使用するように設計されているため、ドライブはLogixコントローラの機能の利点を 活用して、コントローラの自然な発展として機能します。その結果、モータ調整の強化を実現することができる ソリューションがもたらされます。
• マシン安全機能は、Studio 5000 Logix Designerアプリケー ションの安全タスクで構成されています。安全接続 は、EtherNet/IPネットワークで確立され、追加の配線は 必要ありません。 • 極めて単純な電子ギアから電子カムまでの同期は、たっ た数個の命令を使用することで実現できます。この同 期は、追加のハードウェアデバイスが必要なくネットワー ク上で実現することが可能です。 • 標準装備されている自動デバイス交換機能は、 PowerFlex 527ドライブの時間節約の利点です。Logixコ ントローラは、ドライブのパラメータのあらゆる側面を 維持し、それらがドライブに接続される度にリセットし ます。これにより、本来のデバイス交換機能が実現さ れ、マシンのダウンタイムが最小限に抑えられます。 単純な速度制御、および正確なモータ機能の両方を必要と するアプリケーションでは、ACドライブとサーボドライブの 組み合わせが論理的ソリューションです。PowerFlex 527 AC ドライブは、単純な速度制御を管理する一方で、Kinetixサー ボドライブは速度、トルク、位置制御を含むより正確なモー
CIPテクノロジが提供する1つのソ
リューション
PowerFlex 527ドライブは、CIP (Common Industrial Protocol：共通産業プロトコル)に基づいた高性能テク ノロジを使用します。CIP Safety™、CIP Sync™、およびCIP Motion™は、EtherNet/IPを使用して、安全、同期、モー ション用ネットワークを企業全体のネットワークに 統合するための簡略化された手法を提供します。 CIP Safety – 柔軟性を高めるために同じネットワー ク上で安全デバイスと標準デバイスの組み合わせ を可能にします。安全アプリケーション内でデバイ ス間の通信の優れた信頼性を提供します。 CIP Sync – デバイス間のリアルタイム同期が重要 なアプリケーションに必要な制御調整を提供しま す。また、高度な同期精度を実現します。 CIP Motion – 高性能なモーションコントロール製品と 他のデバイスが1つのEtherNet/IPネットワークを共有 することを可能にすることで、モーション特定のネッ トワークを不要にします。共通の時間感覚を通じて、 複数の軸の高性能なリアルタイムの決定的動作を実 現することが可能です。 このレベルの統合は、追加の時間節約機能および性能向 上を提供する他に類のないアプリケーションリソースを提 供します。 • PowerFlex 527* ACドライブは、Kinetixサーボドライブと同じ 方法で構成およびプログラムできるため、マシン設計が 簡略化します。 • モーション命令の使用は、マシン設計をより効率的にす る上で役立つコードの再利用を可能にします。 • タイムスタンプで処理されたイベントなどの有益な診断 情報は、正確なドライブ情報を提供するため、問題を素 早く特定して解決することができます。
* PowerFlex 755ドライブもまた、Studio 5000 Logix Designerアプリケー ションでモーション命令を使用することができます。
PowerFlex 527 ACドライブは、Kinetixサーボドライブと同じモー ション命令のセットをStudio 5000内で使用します。共通のユー ザ体験は、ドライブのプログラミングを簡略化します。
モーション命令がドライブのプログラミ
ングを簡略化
PowerFlex 527 ACドライブおよびKinetixサーボドライブは、1つのソフトウェアツールであるStudio 5000 Logix Designer、そし てモーション命令のセットに基づく1つのプログラミング手法を共有するため、共通の構成およびプログラミング環境 を使用する時間節約の利点を得ることが可能です。これにより、後で実行が必要となる保守作業を簡略化することも できます。 使 い やす い モ ーション 命令は、多数のセンサ、 複雑な数学や論理を必 要とせずに2つのオブジェ クトを同期させることが できます。 入力のタイムスタンプ能力は、データロギングと法規制の 高品質な診断情報は、各モータ(軸)に対する出力命令の生成 PowerFlex 527 ACドライブは、モーション命令をStudio 5000 Logix Designerアプリケーション内で使用するマシンの軸とし て構成されています。構成は、Logix PACに保管されます。
POINT I/O SensaGuard™ Stratix 5700 Guardmaster® 440R-ENETR CompactLogixコントローラ 安全トルクオフ が搭載された PowerFlex 525 AC ドライブ
生産性の向上をサポートする安全ソリュー
ション
安全トルクオフが搭載されたPowerFlex 525ドライブ PowerFlex 525は、ハード配線された機能として安全トル クオフ機能を提供します。このタイプの内蔵安全機能に よって、全体のシステムコストが削減されると共に、マシ ンの可用性が向上し、ダウンタイムが短くなります。SIL 2 / PLdカテゴリ3に適合。 PowerFlex 527は、安全トルクオフ実装の選択を提供 PowerFlex 527 ACドライブ では、用途に合わせて安 全 ソリューションを実 装 する方法を柔 軟に選 択できま す。PowerFlex 527は、PowerFlex 525ドライブと同じハード 配線された内蔵の安全トルクオフ機能を提供します。た だし、安全トルクオフ機能を提供するためにStudio 5000 Logix Designerソフトウェア内で構成された安全機能に基 づくコントローラである、統合安全機能のオプションも 搭載されています。この手法は、EtherNet/IPを使用して、 安全情報を通信し、ドライブへのディスクリート安全配 線を不要にします。 スタッフと機器の保護は、自動システムの重要な懸念 事項です。幸いにも、安全ソリューションの実装は、生 産性を妥協しなければいけないという意味ではありま せん。PowerFlex 525および527は、スタッフや機器を保 護するだけではなく、マシンの稼働時間の増加を可能 にするために設計された標準安全機能を提供します。 PowerFlex 525および527ドライブの両方は、安全に関す る懸念事項に対処するための安全トルクオフ機能を提 供します。安全トルクオフは、安全回路がトリガされる と、ドライブの電源を切らずにモータから回転力を除 去します。これにより、安全システム作動後に素早くス タートアップすることができるようになり、スタートアッ プを繰返すことで生じる摩耗を減らします。 • スタッフと機器の保護を支援 • 安全システムで求められた後の高速なスタートアップ • 内蔵の安全機能は、配線を減らして、設置スペースを 節約し、コンタクタをなくして、設置ミスを削減する 上で役立ちます。ハード配線された安全ソリューション
安全トルクオフ
PowerFlex 525および527ドライブの両方は、安 全に関する懸念事項に対処するための安全ト ルクオフ機能を提供します。安全トルクオフ は、安全回路がトリガされると、ドライブの電 源を切らずにモータから回転力を除去しま す。これにより、安全システム作動後に素早く スタートアップすることができるようになり、 スタートアップを繰返すことにより生じる摩 耗を減らします。 • PowerFlex 525および527ドライブの両方は、ス タッフと機器を保護するために使用できる ハード配線された安全機能を提供します。 内蔵の安全機能はまた、配線を減らし、設 置スペースを削減する上でも役立ちます。 • PowerFlex 525 - SIL2 / PLdカテゴリ3安全機能が搭載 されたPOINT I/O SensaGuard GuardLogixコントローラ 統合安全機能 が搭載された PowerFlex 527 AC ドライブ
マシン設計の簡略化を支援する統合安全
機能
制御システムの安全機能と安全以外の機能を統合させる能力は、機器の重複を最小限に抑えたり、生産性を向上さ せるなどのさまざまな利点を機械メーカに提供します。PowerFlex 527は、統合安全機能を提供する最初のアレン・ブラ ドリーのACドライブです。ゾーン制御
以前は、マシンの一部の安全イベントに よりマシン全体がシャットダウンするこ とがありました。これは、標準システムに 含まれる安全イベントの知識が限られた ものであったことが原因です。しかし、統 合安全機能は、制御および安全システム が同じネットワークで共存し、安全およ び標準アプリケーション間でデータを共 有することを可能にします。これにより、 マシンの1つのゾーンが安全状態に移行す る間に他のゾーンが継続して動作すると いう「ゾーン制御」が可能になります。 • 統合安全ソリューションを使用する と、ドライブとそれらに対応するモー タはゾーンにグループ化されます。ド ライブの安全入力はデイジーチェーン 接続されているハード配線されたソ リューションと比較すると、すべての ゾーン化はすべてコントローラで行な われます。PowerFlex 527の統合安全ソリューション
• アレン・ブラドリーのGuardLogixセーフティコントロー ラを使用すると、別にセーフティコントローラを使用す る必要がなくなる。 • 単一プログラミング・ソフトウェア・パッケージの使用 により、異なるコントローラで複数のプログラムを作 成して調整する必要がなくなるため、アプリケーショ ンのプログラミングを簡略化して、トレーニングやサ ポート費用を削減することができる。 • 単一開発環境を利用することにより、多額の費用がか かる再開発が減少する。例えば、1つのラインから3つ のマシンのスケーリングが必要な場合、必要なアプリ ケーションを次のラインに移植するだけで済むほど簡 単にできる。 • コンポーネントがより少ないということは、パネルの エンクロージャがより小さく、制御キャビネットや床 面積を節約することになる。 • 安全制御と標準制御システムの統合により、オペレー タと保守を行なうスタッフが安全イベントを含むすべ てのマシンイベントを見ることができるようになりま す。これにより、素早い対応が可能になり、マシンをす ぐにフル生産に戻すことができる。 • 安全機能と安全以外の機能が同じEtherNet/IPネットワー クを共有する。 • 各ネットワーク間に高価で保守が困難なゲートウェイ を設置する必要性を減らす。 • 1つのソフトウェアプログラムが安全機能と安全以外 の機能を管理することにより、安全機能を区別するた めに分割したロジックで作業したり、標準および安全 メモリの区別を手動で管理する必要がなくなる。 • より多くの安全タグがコントローラに表示される。 – セーフオフ状態 – 安全フォルト状態 – コネクションの状態 – リセット要件 • PowerFlex 527ドライブは、PowerFlex 520シリーズの中で 統合安全機能を提供する唯一の製品です。PowerFlex 527 ACドライブ PowerFlex 525 ACドライブ PowerFlex 523 ACドライブ 定格電力 100〜120V：0.4〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.4〜15kW / 0.5〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP 100〜120V：0.4〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.4〜15kW / 0.5〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP 100〜120V：0.2〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.2〜15kW / 0.25〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP モータ制御 V/fセンサレスベクトル制御 クローズドループループ速度ベクトル制御 エコノマイザ付きセンサレスベク トル制御 V/fセンサレスベクトル制御 クローズドループ速度ベクトル制御 エコノマイザ付きセンサレスベクト ル制御 永久磁石モータ制御* V/f センサレスベクトル制御 エコノマイザ付きセンサレスベクトル制御 用途 オープンループ速度調整 クローズドループ速度調整 オープンループ速度調整 クローズドループ速度調整 オープンループ速度調整 過負荷機能 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 入力仕様 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜480V/525〜600V、周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜 480V/525〜600V周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜 480V/525〜600V周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 出力電圧範囲 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 周波数範囲 最大出力周波数：590Hz 入力周波数可変領域：47〜63Hz 最大出力周波数：500Hz 入力周波数可変領域：47〜63Hz 最大出力周波数：500Hz 入力周波数可変領域：47〜63Hz 周囲動作温度** IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場合： -20〜70°C (-4〜158°F)
IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：電流低減がある場合：-20〜60°C (-4〜140°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場合： -20〜70°C -4〜158°F)
IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：電流低減がある場合：-20〜60°C (4〜140°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場 合：-20〜70°C (-4〜158°F)
高度 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート) 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート) 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート)
エンクロージャ IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き) IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き) IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き)
取付け DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につい ては、ユーザーズマニュアル(Pub.No.520-UM001)を参照してください。 上部および底部に50mm (1.96インチ)の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につい ては、ユーザーズマニュアル (Pub.No. 520-UM001)を参照してください。 上部および底部に50mm (1.96インチ) の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につ いては、ユーザーズマニュアル (Pub.No. 520-UM001) を参照してください。 上部および底部に50mm (1.96インチ) の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) 構成
Studio 5000 Logix Designerアプリケーション 内蔵HIM
リモートキーパッド
Connected Components Workbenchソフトウェア
USBを介したMainsFreeプログラミング アプリケーション特定パラメータグ ループAppViewおよびCustomView™ Studio 5000 Logix Designerアプリケーション
内蔵HIM
リモートキーパッド
Connected Components Workbenchソフト ウェア
USBを介したMainsFreeプログラミング アプリケーション特定パラメータグ ループAppViewおよびCustomView Studio 5000 Logix Designerアプリケーション ヒューマン・インター フェイス・モジュー ル(HIM)の言語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーラン ド語、トルコ語、チェコ語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーランド語、トルコ語、チェコ語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーランド語、トルコ語、チェコ語 制御I/O 4つのデジタル入力(DC24V、3つの入力を プログラム可能) 2つのアナログ入力(1つはバイポーラ電 圧、1つは電流) 2つのデジタル出力 1つのアナログ出力(1つのユニポーラ電 圧または電流) 2つのリレー(1つはフォームAリレー、1つ はフォームBリレー。 DC24V、AC120V、AC240V) 7つのデジタル入力(DC24V、6つの入力を プログラム可能) 2つのアナログ入力(1つはバイポーラ電 圧、1つは電流) 2つのデジタル出力 1つのアナログ出力(1つのユニポーラ電 圧または電流) 2つのリレー(1つはフォームAリレー、1つ はフォームBリレー。 DC24V、AC120V、AC240V) 5つのデジタル入力(DC24V、4つの入力をプログラム可能) 1つのアナログ入力(ユニポーラ電圧または電流) 1つのリレー(フォームC) ダイナミックブ
レーキ 7次IGBTブレーキ、DCブレーキ 7次IGBTブレーキ、DCブレーキ 7次IGBTブレーキ、DCブレーキ
キャリア周波数 2〜8kHz、デフォルトは4kHz 2〜16kHz、 デフォルトは4kHz (クローズドループ速度ベクトル制御の場合は2〜8kHz) 2〜16kHz、デフォルトは4kHz
EMCフィルタ 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 安全機能 内蔵のハード配線安全トルクオフ、SIL3、PLe、カテゴリ3 (ISO 13849-1)内蔵の統合安全機能、SIL3、PLe、カテゴリ3 (ISO 13849-1) ISO 13849-1 SIL2/PLdカテゴリ3に準拠する安全トルクオフを内蔵 なし
通信 デュアルポートEtherNet/IPを搭載 Modbus RTU/DSI付きRS485を搭載EtherNet/IPポートを搭載
デュアルポートEtherNet/IPオプションカード
DeviceNetオプションカード
PROFIBUS DPオプションカード Modbus RTU/DSI付きRS485を搭載デュアルポートEtherNet/IPオプショ ンカード DeviceNetオプションカード PROFIBUS DPオプションカード フィードバックタ イプ ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル - シングルエンド、またはディファレンシャル(A、Bチャネル)、デューティサイクル 50%、+10% (マーカパルスを含むZチャネル) パルストレイン入力(1〜100kHz) - 構成可能な入力電圧：DC5V (±10%)、DC10〜12V (±10%)、またはDC24V (±15%) 許容パルス周波数 - DC〜250kHz 周波数制御PWMが許容可能なパルス周波数 - ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル - シングルエンド、またはディファレンシャル(A、Bチャネル)、デューティサイクル 50%、+10% パルストレイン入力(1〜100kHz) - 構成可能な入力電圧：DC5V (±10%)、DC10〜12V (±10%)、またはDC24V (±15%) 許容パルス周波数 - DC〜250kHz 周波数制御PWMが許容可能なパルス周波数 なし 保護 Studio 5000でのフォルト履歴ログ、FactoryTalkセキュリティ フォルト履歴ログ、パスワードロックによるセキュリティ フォルト履歴ログ、パスワードロックによるセキュリティ 準拠規格 UL TÜV EAC Semi-F47 ATEX Marine (Lloyds)RoHS ACS156 CE c-UL RCM KCC REACH UL TÜV EAC Semi-F47 ATEX Marine (Lloyds)RoHS ACS156 CE c-UL RCM KCC REACH UL EAC RoHS ACS156 CE c-UL RCM KCC Semi-F47 REACH
制御機能 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス 位置制御 エンコーダフィードバックまたはア ナログ入力による調整 1/2 DCバス動作 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス StepLogic®機能(リレーおよびタイマ) 繊維用途独自の機能 PTC入力互換 位置制御 エンコーダフィードバックまたはア ナログ入力による調整 1/2 DCバス動作 8つのデータリンク(4つの入力、4つ の出力) マルチドライブ接続 16のプリセット速度 PointStop™機能 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス 繊維用途独自の機能 PTC入力互換 1/2 DCバス動作 8つのデータリンク(4つの入力、4 つの出力、通信オプションカード が必要) マルチドライブ接続(通信オプショ ンカードが必要) 8つのプリセット速度 アクセサリ 70°C (158°F) 制御モジュール・ファン・キット( 外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCプレート EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ 70°C (158°F) 制御モジュール・ファン・キット( 外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCプレート EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ Bulletin 160ドライブ用のマウント・アダ プタ・プレート 70°C (158°F) 制御モジュール・ファン・キッ ト(外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCプレート EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ Bulletin 160ドライブ用の取付けアダ プタプレート 寸法(単位： フレームA：152 (5.98) H x 72 (2.83) W x 172 (6.77) D フレームB：180 (7.08) H x 87 (3.42) W x 172 (6.77) D フレームA：152 (5.98) H x 72 (2.83) W x 172 (6.77) DフレームB：180 (7.08) H x 87 (3.42) W x 172 (6.77) D フレームA：152 (5.98) H x 72 (2.83) W x 172 (6.77) DフレームB：180 (7.08) H x 87 (3.42) W x 172 (6.77) D 技術的な仕様
PowerFlex 527 ACドライブ PowerFlex 525 ACドライブ PowerFlex 523 ACドライブ 定格電力 100〜120V：0.4〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.4〜15kW / 0.5〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP 100〜120V：0.4〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.4〜15kW / 0.5〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP 100〜120V：0.2〜1.1kW / 0.5〜1.5HP 380〜480V：0.4〜22kW / 0.5〜30HP 200〜240V：0.2〜15kW / 0.25〜20HP 525〜600V：0.4〜22kW / 0.5〜30HP モータ制御 V/fセンサレスベクトル制御 クローズドループループ速度ベクトル制御 エコノマイザ付きセンサレスベク トル制御 V/fセンサレスベクトル制御 クローズドループ速度ベクトル制御 エコノマイザ付きセンサレスベクト ル制御 永久磁石モータ制御* V/f センサレスベクトル制御 エコノマイザ付きセンサレスベクトル制御 用途 オープンループ速度調整 クローズドループ速度調整 オープンループ速度調整 クローズドループ速度調整 オープンループ速度調整 過負荷機能 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 通常負荷用途：60秒間110%、3秒間150% (20HP以上の場合)ヘビーデューティ(重負荷)用途：60秒間150%、3秒間180% (200% - 3秒間プログラム可能) 入力仕様 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜480V/525〜600V、周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜 480V/525〜600V周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 単相電圧：100〜120V / 200〜240V 電圧：0V〜定格モータ電圧まで調整可能、電圧許容誤差：-15% / +10% 3相電圧：200〜240V/380〜 480V/525〜600V周波数：50〜60Hz ロジック制御ライドスルー：0.5秒を超える、標準は2秒 1/2 DCバス動作(選択可能) 最大短絡定格：100,000A (対称電流) 出力電圧範囲 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 0V〜定格モータ電圧まで調整可能 断続電流：60秒間150% 周波数範囲 最大出力周波数：590Hz 入力周波数可変領域：47〜63Hz 最大出力周波数：500Hz 入力周波数可変領域：47〜63Hz 最大出力周波数：500Hz 入力周波数可変領域：47〜63Hz 周囲動作温度** IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場合： -20〜70°C (-4〜158°F)
IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：電流低減がある場合：-20〜60°C (-4〜140°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場合： -20〜70°C -4〜158°F)
IP20：-20〜50°C (-4〜122°F)
IP20 Zero Stacking：-20**〜45°C (-4〜113°F)
IP20：電流低減がある場合：-20〜60°C (4〜140°F)
IP20：オプションの制御モジュール・ファン・キット装着時、電流低減がある場 合：-20〜70°C (-4〜158°F)
高度 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート) 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート) 最大1,000m (3,280フィート)、最大4,000m (13,123フィート) まではディレーティングガイドラインを使用。例外：600Vでは最大2,000m (6,561フィート)
エンクロージャ IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き) IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き) IP20 NEMA/開放型 IP30 NEMA/ULタイプ1 (配線管キット付き)
取付け DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につい ては、ユーザーズマニュアル(Pub.No.520-UM001)を参照してください。 上部および底部に50mm (1.96インチ)の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につい ては、ユーザーズマニュアル (Pub.No. 520-UM001)を参照してください。 上部および底部に50mm (1.96インチ) の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) DINレール(フレームA、B、C) Zero Stacking 水平取付けオプションおよび温度につ いては、ユーザーズマニュアル (Pub.No. 520-UM001) を参照してください。 上部および底部に50mm (1.96インチ) の 通気用隙間が必要 (60〜70°Cでフレーム Eを使用する場合、ドライブ上部と制 御モジュール・ファン・キットに、95mm (3.74インチ) の通気用隙間が必要) 構成
Studio 5000 Logix Designerアプリケーション 内蔵HIM
リモートキーパッド
Connected Components Workbenchソフトウェア
USBを介したMainsFreeプログラミング アプリケーション特定パラメータグ ループAppViewおよびCustomView™ Studio 5000 Logix Designerアプリケーション
内蔵HIM
リモートキーパッド
Connected Components Workbenchソフト ウェア
USBを介したMainsFreeプログラミング アプリケーション特定パラメータグ ループAppViewおよびCustomView Studio 5000 Logix Designerアプリケーション ヒューマン・インター フェイス・モジュー ル(HIM)の言語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーラン ド語、トルコ語、チェコ語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーランド語、トルコ語、チェコ語 英語、フランス語、スペイン語、イタリア語、ドイツ語、ポルトガル語、ポーランド語、トルコ語、チェコ語 制御I/O 4つのデジタル入力(DC24V、3つの入力を プログラム可能) 2つのアナログ入力(1つはバイポーラ電 圧、1つは電流) 2つのデジタル出力 1つのアナログ出力(1つのユニポーラ電 圧または電流) 2つのリレー(1つはフォームAリレー、1つ はフォームBリレー。 DC24V、AC120V、AC240V) 7つのデジタル入力(DC24V、6つの入力を プログラム可能) 2つのアナログ入力(1つはバイポーラ電 圧、1つは電流) 2つのデジタル出力 1つのアナログ出力(1つのユニポーラ電 圧または電流) 2つのリレー(1つはフォームAリレー、1つ はフォームBリレー。 DC24V、AC120V、AC240V) 5つのデジタル入力(DC24V、4つの入力をプログラム可能) 1つのアナログ入力(ユニポーラ電圧または電流) 1つのリレー(フォームC) ダイナミックブ
レーキ 7次IGBTブレーキ、DCブレーキ 7次IGBTブレーキ、DCブレーキ 7次IGBTブレーキ、DCブレーキ
キャリア周波数 2〜8kHz、デフォルトは4kHz 2〜16kHz、 デフォルトは4kHz (クローズドループ速度ベクトル制御の場合は2〜8kHz) 2〜16kHz、デフォルトは4kHz
EMCフィルタ 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 単相240Vと3相480Vでは内蔵。外部オプションとして全電圧で使用可能 安全機能 内蔵のハード配線安全トルクオフ、SIL3、PLe、カテゴリ3 (ISO 13849-1)内蔵の統合安全機能、SIL3、PLe、カテゴリ3 (ISO 13849-1) ISO 13849-1 SIL2/PLdカテゴリ3に準拠する安全トルクオフを内蔵 なし
通信 デュアルポートEtherNet/IPを搭載 Modbus RTU/DSI付きRS485を搭載EtherNet/IPポートを搭載
デュアルポートEtherNet/IPオプションカード
DeviceNetオプションカード
PROFIBUS DPオプションカード Modbus RTU/DSI付きRS485を搭載デュアルポートEtherNet/IPオプショ ンカード DeviceNetオプションカード PROFIBUS DPオプションカード フィードバックタ イプ ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル - シングルエンド、またはディファレンシャル(A、Bチャネル)、デューティサイクル 50%、+10% (マーカパルスを含むZチャネル) パルストレイン入力(1〜100kHz) - 構成可能な入力電圧：DC5V (±10%)、DC10〜12V (±10%)、またはDC24V (±15%) 許容パルス周波数 - DC〜250kHz 周波数制御PWMが許容可能なパルス周波数 - ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル ラインドライバ型エンコーダカドラチャ(デュアルチャネル)、またはシングルチャ ネル - シングルエンド、またはディファレンシャル(A、Bチャネル)、デューティサイクル 50%、+10% パルストレイン入力(1〜100kHz) - 構成可能な入力電圧：DC5V (±10%)、DC10〜12V (±10%)、またはDC24V (±15%) 許容パルス周波数 - DC〜250kHz 周波数制御PWMが許容可能なパルス周波数 なし 保護 Studio 5000でのフォルト履歴ログ、FactoryTalkセキュリティ フォルト履歴ログ、パスワードロックによるセキュリティ フォルト履歴ログ、パスワードロックによるセキュリティ 準拠規格 UL TÜV EAC Semi-F47 ATEX Marine (Lloyds)RoHS ACS156 CE c-UL RCM KCC REACH UL TÜV EAC Semi-F47 ATEX Marine (Lloyds)RoHS ACS156 CE c-UL RCM KCC REACH UL EAC RoHS ACS156 CE c-UL RCM KCC Semi-F47 REACH
制御機能 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス 位置制御 エンコーダフィードバックまたはア ナログ入力による調整 1/2 DCバス動作 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス StepLogic®機能(リレーおよびタイマ) 繊維用途独自の機能 PTC入力互換 位置制御 エンコーダフィードバックまたはア ナログ入力による調整 1/2 DCバス動作 8つのデータリンク(4つの入力、4つ の出力) マルチドライブ接続 16のプリセット速度 PointStop™機能 フライングスタート V/f比率 バスレギュレータ プロセスPID コモンDCバス 繊維用途独自の機能 PTC入力互換 1/2 DCバス動作 8つのデータリンク(4つの入力、4 つの出力、通信オプションカード が必要) マルチドライブ接続(通信オプショ ンカードが必要) 8つのプリセット速度 アクセサリ 70°C (158°F) 制御モジュール・ファン・キット( 外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ 70°C (158°F) 制御モジュール・ファン・キット( 外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ 70°C (158°F) 制御モジュール・ファン・キッ ト(外部電源が必要、フレームEを除く) NEMA/ULタイプ1キット EMCラインフィルタ ラインリアクタ ダイナミック・ブレーキ・レジスタ
PowerFlex 527 ACドライブ 通常負荷(ND) ヘビーデューティ(重負荷)(HD) 50/60Hz HP kW HP kW 出力電流 カタログ番号 フレームサイズ 100〜120V、単相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25C-V2P5N104 A 1 0.75 1 0.75 4.8A 25C-V4P8N104 B 1.5 1.1 1.5 1.1 6.0A 25C-V6P0N104 B 200〜240V、単相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25C-A2P5N104 A 1 0.75 1 0.75 4.8A 25C-A4P8N104 A 2 1.5 2 1.5 8.0A 25C-A8P0N104 B 3 2.2 3 2.2 11.0A 25C-A011N104 B 200〜240V、単相 EMCフィルタ 0.5 0.4 0.5 0.4 2.5A 25C-A2P5N114 A 1 0.75 1 0.75 4.8A 25C-A4P8N114 A 2 1.5 2 1.5 8.0A 25C-A8P0N114 B 3 2.2 3 2.2 11.0A 25C-A011N114 B 200〜240V、3相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25C-B2P5N104 A 1 0.75 1 0.75 5.0A 25C-B5P0N104 A 2 1.5 2 1.5 8.0A 25C-B8P0N104 A 3 2.2 3 2.2 11.0A 25C-B011N104 A 5 4 5 4 17.5A 25C-B017N104 B 7.5 5.5 7.5 5.5 24.0A 25C-B024N104 C 10 7.5 10 7.5 32.2A 25C-B032N104 D 15 11 15 11 48.3A 25C-B048N104 E 20 15 15 11 62.1A 25C-B062N104 E 380〜480V、3相 フィルタなし 0.5 0.4 0.5 0.4 1.4A 25C-D1P4N104 A 1 0.75 1 0.75 2.3A 25C-D2P3N104 A 2 1.5 2 1.5 4.0A 25C-D4P0N104 A 3 2.2 3 2.2 6.0A 25C-D6P0N104 A 5 4 5 4 10.5A 25C-D010N104 B 7.5 5.5 7.5 5.5 13.0A 25C-D013N104 C 10 7.5 10 7.5 17.0A 25C-D017N104 C 15 11 15 11 24A 25C-D024N104 D 20 15 15 11 30A 25C-D030N104 D 25 18.5 20 15 37A 25C-D037N114* E 30 22 25 18.5 43A 25C-D043N114* E 380〜480V、3相 EMCフィルタ 0.5 0.4 0.5 0.4 1.4A 25C-D1P4N114 A 1 0.75 1 0.75 2.3A 25C-D2P3N114 A 2 1.5 2 1.5 4.0A 25C-D4P0N114 A 3 2.2 3 2.2 6.0A 25C-D6P0N114 A 5 4 5 4 10.5A 25C-D010N114 B 7.5 5.5 7.5 5.5 13.0A 25C-D013N114 C 10 7.5 10 7.5 17.0A 25C-D017N114 C 15 11 15 11 24A 25C-D024N114 D 20 15 15 11 30A 25C-D030N114 D 25 18.5 20 15 37A 25C-D037N114 E 30 22 25 18.5 43A 25C-D043N114 E 525〜600V、3相 フィルタなし 0.5 0.4 0.5 0.4 0.9A 25C-E0P9N104 A 1 0.75 1 0.75 1.7A 25C-E1P7N104 A 2 1.5 2 1.5 3.0A 25C-E3P0N104 A 3 2.2 3 2.2 4.2A 25C-E4P2N104 A 5 4 5 4 6.6A 25C-E6P6N104 B 7.5 5.5 7.5 5.5 9.9A 25C-E9P9N104 C 10 7.5 10 7.5 12.0A 25C-E012N104 C 15 11 15 11 19.0A 25C-E019N104 D 20 15 15 11 22.0A 25C-E022N104 D 25 18.5 20 15 27.0A 25C-E027N104 E 30 22 25 18.5 32.0A 25C-E032N104 E *EMCフィルタ付き
PowerFlex 525 ACドライブ 通常負荷(ND) ヘビーデューティ(重負荷)(HD) 50/60Hz HP kW HP kW 出力電流 カタログ番号 フレームサイズ 100〜120V、単相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25B-V2P5N104 A 1 0.75 1 0.75 4.8A 25B-V4P8N104 B 1.5 1.1 1.5 1.1 6.0A 25B-V6P0N104 B 200〜240V、単相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25B-A2P5N104 A 1 0.75 1 0.75 4.8A 25B-A4P8N104 A 2 1.5 2 1.5 8.0A 25B-A8P0N104 B 3 2.2 3 2.2 11.0A 25B-A011N104 B 200〜240V、単相 EMCフィルタ 0.5 0.4 0.5 0.4 2.5A 25B-A2P5N114 A 1 0.75 1 0.75 4.8A 25B-A4P8N114 A 2 1.5 2 1.5 8.0A 25B-A8P0N114 B 3 2.2 3 2.2 11.0A 25B-A011N114 B 200〜240V、3相 フィルタなし 0.5 0.4 0.5 0.4 2.5A 25B-B2P5N104 A 1 0.75 1 0.75 5.0A 25B-B5P0N104 A 2 1.5 2 1.5 8.0A 25B-B8P0N104 A 3 2.2 3 2.2 11.0A 25B-B011N104 A 5 4 5 4 17.5A 25B-B017N104 B 7.5 5.5 7.5 5.5 24.0A 25B-B024N104 C 10 7.5 10 7.5 32.2A 25B-B032N104 D 15 11 15 11 48.3A 25B-B048N104 E 20 15 15 11 62.1A 25B-B062N104 E 380〜480V、3相 フィルタなし 0.5 0.4 0.5 0.4 1.4A 25B-D1P4N104 A 1 0.75 1 0.75 2.3A 25B-D2P3N104 A 2 1.5 2 1.5 4.0A 25B-D4P0N104 A 3 2.2 3 2.2 6.0A 25B-D6P0N104 A 5 4 5 4 10.5A 25B-D010N104 B 7.5 5.5 7.5 5.5 13.0A 25B-D013N104 C 10 7.5 10 7.5 17.0A 25B-D017N104 C 15 11 15 11 24A 25B-D024N104 D 20 15 15 11 30A 25B-D030N104 D 25 18.5 20 15 37A 25B-D037N114* E 30 22 25 18.5 43A 25B-D043N114* E 380〜480V、3相 EMCフィルタ 0.5 0.4 0.5 0.4 1.4A 25B-D1P4N114 A 1 0.75 1 0.75 2.3A 25B-D2P3N114 A 2 1.5 2 1.5 4.0A 25B-D4P0N114 A 3 2.2 3 2.2 6.0A 25B-D6P0N114 A 5 4 5 4 10.5A 25B-D010N114 B 7.5 5.5 7.5 5.5 13.0A 25B-D013N114 C 10 7.5 10 7.5 17.0A 25B-D017N114 C 15 11 15 11 24A 25B-D024N114 D 20 15 15 11 30A 25B-D030N114 D 25 18.5 20 15 37A 25B-D037N114 E 30 22 25 18.5 43A 25B-D043N114 E 525〜600V、3相 フィルタなし 0.5 0.4 0.5 0.4 0.9A 25B-E0P9N104 A 1 0.75 1 0.75 1.7A 25B-E1P7N104 A 2 1.5 2 1.5 3.0A 25B-E3P0N104 A 3 2.2 3 2.2 4.2A 25B-E4P2N104 A 5 4 5 4 6.6A 25B-E6P6N104 B 7.5 5.5 7.5 5.5 9.9A 25B-E9P9N104 C 10 7.5 10 7.5 12.0A 25B-E012N104 C 15 11 15 11 19.0A 25B-E019N104 D 20 15 15 11 22.0A 25B-E022N104 D 25 18.5 20 15 27.0A 25B-E027N104 E
PowerFlex 523 ACドライブ 通常負荷(ND) ヘビーデューティ(重負荷)(HD) 50/60Hz HP kW HP kW 出力電流 カタログ番号 フレームサイズ 100〜120V、単相 フィルタなし 0.25 0.2 0.25 0.2 1.6A 25A-V1P6N104 A 0.5 0.4 0.5 0.4 2.5A 25A-V2P5N104 A 1 0.75 1 0.75 4.8A 25A-V4P8N104 B 1.5 1.1 1.5 1.1 6.0A 25A-V6P0N104 B 200〜240V、単相 フィルタなし 0.25 0.2 0.25 0.2 1.6A 25A-A1P6N104 A 0.5 0.4 0.5 0.4 2.5A 25A-A2P5N104 A 1 0.75 1 0.75 4.8A 25A-A4P8N104 A 2 1.5 2 1.5 8.0A 25A-A8P0N104 B 3 2.2 3 2.2 11.0A 25A-A011N104 B 200〜240V、単相 EMCフィルタ 0.25 0.2 0.25 0.2 1.6A 25A-A1P6N114 A 0.5 0.4 0.5 0.4 2.5A 25A-A2P5N114 A 1 0.75 1 0.75 4.8A 25A-A4P8N114 A 2 1.5 2 1.5 8.0A 25A-A8P0N114 B 3 2.2 3 2.2 11.0A 25A-A011N114 B 200〜240V、3相 フィルタなし 0.25 0.2 0.25 0.2 1.6A 25A-B1P6N104 A 0.5 0.4 0.5 0.4 2.5A 25A-B2P5N104 A 1 0.75 1 0.75 5.0A 25A-B5P0N104 A 2 1.5 2 1.5 8.0A 25A-B8P0N104 A 3 2.2 3 2.2 11.0A 25A-B011N104 A 5 4 5 4 17.5A 25A-B017N104 B 7 5.5 7.5 5.5 24.0A 25A-B024N104 C 10 7.5 10 7.5 32.2A 25A-B032N104 D 15 11 15 11 48.3A 25A-B048N104 E 20 15 15 11 62.1A 25A-B062N104 E 380〜480V、3相 フィルタなし 0.5 0.4 0.5 0.4 1.4A 25A-D1P4N104 A 1 0.75 1 0.75 2.3A 25A-D2P3N104 A 2 1.5 2 1.5 4.0A 25A-D4P0N104 A 3 2.2 3 2.2 6.0A 25A-D6P0N104 A 5 4 5 4 10.5A 25A-D010N104 B 7.5 5.5 7.5 5.5 13.0A 25A-D013N104 C 10 7.5 10 7.5 17.0A 25A-D017N104 C 15 11 15 11 24A 25A-D024N104 D 20 15 15 11 30A 25A-D030N104 D 25 18.5 20 15 37A 25A-D037N114* E 30 22 25 18.5 43A 25A-D043N114* E 380〜480V、3相 EMCフィルタ 0.5 0.4 0.5 0.4 1.4A 25A-D1P4N114 A 1 0.75 1 0.75 2.3A 25A-D2P3N114 A 2 1.5 2 1.5 4.0A 25A-D4P0N114 A 3 2.2 3 2.2 6.0A 25A-D6P0N114 A 5 4 5 4 10.5A 25A-D010N114 B 7.5 5.5 7.5 5.5 13.0A 25A-D013N114 C 10 7.5 10 7.5 17.0A 25A-D017N114 C 15 11 15 11 24A 25A-D024N114 D 20 15 15 11 30A 25A-D030N114 D 25 18.5 20 15 37A 25A-D037N114 E 30 22 25 18.5 43A 25A-D043N114 E 525〜600V、3相 フィルタなし 0.5 0.4 0.5 0.4 0.9A 25A-E0P9N104 A 1 0.75 1 0.75 1.7A 25A-E1P7N104 A 2 1.5 2 1.5 3.0A 25A-E3P0N104 A 3 2.2 3 2.2 4.2A 25A-E4P2N104 A 5 4 5 4 6.6A 25A-E6P6N104 B 7.5 5.5 7.5 5.5 9.9A 25A-E9P9N104 C 10 7.5 10 7.5 12.0A 25A-E012N104 C 15 11 15 11 19.0A 25A-E019N104 D 20 15 15 11 22A 25A-E022N104 D 25 18.5 20 15 27A 25A-E027N104 E 30 22 25 18.5 32A 25A-E032N104 E
