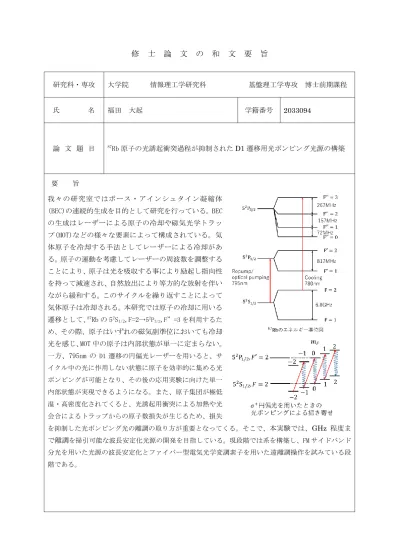

修士論文の和文要旨研究科専攻大学院情報理工学研究科基盤理工学専攻博士前期課程氏名福田大起学籍番号論文題目 87 Rb 原子の光誘起衝突過程が抑制された D1 遷移用光ポンピング光源の構築要旨我々の研究室ではボースアインシュタイン凝縮体 (BEC) の連続的生成を目的と

(1)

修士論文の和文要旨

研究科・専攻大学院情報理工学研究科基盤理工学専攻博士前期課程氏名福田大起学籍番号 2033094

論文題目 ⁸⁷Rb 原子の光誘起衝突過程が抑制されたD1遷移用光ポンピング光源の構築

要旨

我々の研究室ではボース・アインシュタイン凝縮体 (BEC)の連続的生成を目的として研究を行っている。BEC の生成はレーザーによる原子の冷却や磁気光学トラップ(MOT)などの様々な要素によって構成されている。気体原子を冷却する手法としてレーザーによる冷却がある。原子の運動を考慮してレーザーの周波数を調整することにより、原子は光を吸収する事により励起し指向性を持って減速され、自然放出により等方的な放射を伴いながら緩和する。このサイクルを繰り返すことによって気体原子は冷却される。本研究では原子の冷却に用いる遷移として、⁸⁷Rb の 5²S1/2,F=2→5²P3/2,F”=3 を利用するため、その際、原子はいずれの磁気副準位においても冷却光を感じ、MOT 中の原子は内部状態が単一に定まらない。

一方、795nm の D1 遷移の円偏光レーザーを用いると、サイクル中の光に作用しない状態に原子を効率的に集める光ポンピングが可能となり、その後の応用実験に向けた単一内部状態が実現できるようになる。また、原子集団が極低温・高密度化されてくると、光誘起用衝突による加熱や光会合によるトラップからの原子数損失が生じるため、損失

を抑制した光ポンピング光の離調の取り方が重要となってくる。そこで、本実験では、GHz 程度まで離調を掃引可能な波長安定化光源の開発を目指している。現段階では系を構築し、FM サイドバンド分光を用いた光源の波長安定化とファイバー型電気光学変調素子を用いた遠離調操作を試みている段階である。

(2)

87 Rb 原子の光誘起衝突過程が抑制された D1 遷移用光ポンピング光源の開発

学籍番号 2033094

氏名福田大起

基盤理工学専攻物理工学プログラム

主任指導教員：岸本哲夫准教授指導教員：斉藤弘樹教授

提出日令和 4 ^年 3 ^月 11 ^日

(3)

i

図目次

1.1 先行研究における原子数損失の周波数依存性 . . . 2

2.1 簡略化のための二準位系 . . . 5

2.2 ドップラー冷却と共鳴周波数のシフトについて . . . 5

2.3 光による基底状態の原子の励起と、自然放出を伴う励起状態の原子の緩和の過程 . 6 2.4 ドップラー冷却における原子の運動と光の照射方向の関係 . . . 6

2.5 磁気光学トラップの概略図. . . 7

2.6 飽和吸収分校の概略図と原子の速度分布. . . 8

2.7 ⁸⁷Rbのエネルギー準位構造と三準位系を考えた際のクロスオーバー. . . 9

2.8 FMサイドバンド分光法を用いた周波数安定化の概略図 . . . 10

2.9 ^{遷移選択則の概略図} . . . 10

2.10 ^{光ポンピングの概略図} . . . 11

2.11 二原子の、原子間距離とエネルギー構造. . . 11

2.12 赤方離調における二原子の、原子間距離とエネルギー構造 . . . 12

3.1 ^{実験に用いている}ECDL . . . 13

3.2 servo^{回路の回路図}. . . 14

3.3 FMサイドバンド分光法の実験系 . . . 15

3.4 周波数変調を確認する実験系 . . . 16

3.5 ^{ファブリペロー共振器} . . . 16

4.1 FMサイドバンド分光の系の概略図 . . . 17

4.2 FMサイドバンド分光によるエラーシグナルとRb^{原子の吸収線}[1] . . . 18

4.3 ファブリペロー共振器を用いて確認した周波数変調の様子 . . . 18

4.4 ^{キャリアと}±1次サイドバンドによる吸収線の様子 . . . 19

(6)

第 1 ^章

序論

1.1 研究の背景

ボースアインシュタイン凝縮体(Bose-Einstein Condensates:BEC)^{に関する理論は}1925^年

にS.N.Bose^{の論文を受け、}A.Einsteinによって構築された。その理論は有限の質量を持つボース

粒子は、ある温度を境に粒子が相転移をし、エネルギーが最低となる一粒子状態を巨視的な数の粒子が占有すると結論付けられた。その後、1985^年にはS.Chu^によってNa^原子の3^{次元的なレー} ザー冷却が行われ[2]、これにより原子を数百µKに冷却することが実現し、1987^{年には先のレー} ザー冷却と磁場によって原子が感じるポテンシャルを利用した磁気光学トラップ(MOT)^により、

原子の冷却と捕獲を同時に行えるようになった[3]^{。しかし、}MOTではレーザー冷却の過程に生じる自然放出によって原子が反跳を受けることによる反跳限界温度が存在することや、捕獲された原子同士の衝突などによる加熱が生じることによって原子がトラップから外れてしまうために BECの実現は困難であった。この問題は1990年代に原子間の弾性衝突を利用し、高いエネルギーを持つ原子を取り除く事により原子集団を冷却する手法である蒸発冷却が導入され始めた。これにより、1995^年にはJILA^のE.Cornell^とC.Wieman^が⁸⁷Rb^で [4]^、MIT^のW.Ketterle^らによってNa^原子でのBEC^{の生成が実現した} [5]^。

1.2 ^{本論文の目的}

1.2.1 本研究室の目的

現代においてBECの生成技術は確立されており、BECは重力測定や磁力計などさまざまな計測の分野において高感度な干渉計として活用されている。BEC^{の生成過程は}MOT^を行った後、圧縮磁気光学トラップ(CMOT)へ移行し、光双極子トラップ(ODT)^{によって蒸発冷却を行} いBECを実現している。しかし、これらの過程を経てBECを生成し、物理量を測定するためには一度の測定に数十秒の時間を要してしまう。そこで、本研究室では実験条件を空間的に変化させ

(7)

第1 ^{章序論} 2 て、段階的に冷却することで効率的にBECを連続生成することを目的としている。

1.2.2 本研究の目的

本研究の目的は、⁸⁷Rb^原子のD1遷移に対応した光ポンピング光源の開発である。光を用いた原子の冷却では原子が光と作用してしまうことによる冷却限界温度が存在する。本研究の目的としている光ポンピングでは冷却した原子を光と相互作用しない状態へ掃き寄せることにより、ドップラー冷却よりも低温かつ単一内部状態な原子集団の形成を目的としている。しかし、MOT^中の原子集団のような高密度な原子集団では個々の原子が独立した状態ではなく、他の原子と相互作用を生じてしまう。そのため、相互作用によって生じるポテンシャルにおける原子の光の吸収と放出の過程において加熱が生じてしまう光誘起衝突過程と呼ばれる過程が存在する。この加熱によるエネルギーがMOTのトラップポテンシャルよりも大きくなってしまった際に、トラップ内の原子集団の原子数損失につながる。また、光誘起衝突過程による自然放出光を原子集団内の他の原子が吸収することによって加熱されてしまい、同様にMOTから脱離してしまう。光誘起衝突過程には周波数による依存性があり、先行研究では光会合分光を行ったのち、光誘起衝突過程による影響が抑制された周波数の探索を行っている [6]。そこで、本研究では光ポンピングを行うための光源とし

図1.1 先行研究における原子数損失の周波数依存性

て、⁸⁷Rb^原子のD1遷移に対応し、周波数の掃引が可能な光源を作成することを目的とし実験を行う。

(8)

第 2 ^章

原理

2.1 ボースアインシュタイン凝縮体 (BEC) の生成原理

先の章でも記したようにBEC^の生成はMOT^からCMOTへ移行し、蒸発冷却を行うことによって高密度かつ極低温化を図ることによって達せられている。この節ではBEC^{生成における条} 件をボース分布関数から展開し説明を行う。本節では[7] [8]^{を参考にした。}

2.1.1 BEC の理論的背景

ボースアインシュタイン凝縮(BEC)はボース粒子がある相転移温度以下になった際に、最低エネルギーを固有エネルギーとして持つ状態を巨視的な数の粒子が占有する現象である。すべての粒子はボソン(^{ボース粒子})^{とフェルミオン}(^{フェルミ粒子})に分類することができ、粒子全体のスピンが整数であればボース粒子、半奇数であればフェルミ粒子として分類されている。複数の粒子からなる状態を記述した波動関数において、ボース粒子は任意の二粒子の入れ替えについて波動関数が対称であり、入れ替えの前後で同じ状態で記述することができる。一方でフェルミ粒子は任意の二粒子の入れ替えについて波動関数が反対称になっており、入れ替えの前後で系の波動関数が異なってしまう。この性質によりボース粒子はフェルミ粒子とは異なり一つの状態に複数の粒子が占有することが可能になる。

以下では粒子間で相互作用しないボース粒子について考える。複数のボース粒子からなる系は一粒子状態において以下のようなボース分布関数で表される。

fB = 1

exp[(ϵ−µ)/kBT]−1 (2.1) µは化学ポテンシャルであり、T ^{は粒子の温度、}kBはボルツマン定数である。系全体についての粒子数は単位体積当たりの一粒子状態密度ν(ϵ)と系の体積V を用いて以下のようになる。

N =

∫ _∞

0

V ν(ϵ)

exp[(ϵ−µ)/kBT]−1dϵ (2.2)

(9)

第2 ^{章原理} 4 多くの場合、化学ポテンシャルはµ= 0であるため、相転移温度Tcの時、式2.2^{は以下のよう} に書き換えることができる。

N =

∫ _∞

0

V ν(ϵ)

exp(ϵ/kBTc)−1dϵ (2.3) ここで、BECの生成の基準となるパラメーターとして位相空間密度ρ^{を粒子数密度}n=N/V を用いて導入する。位相空間密度ρは熱的ド・ブロイ波長λd = (2π¯h²/mkBT)^1/2を一辺の長さに持つ三次元の立体内に含まれる粒子数を表す量として定義されている。ここで、¯h^{はディラック} 定数、m^{は原子の質量である。}BECは相転移によって生じることから相転移時の位相空間密度は以下のようになる。

ρ=nλ³_d(Tc) = 2.612. . . (2.4)

以上のことから、位相空間密度は温度の減少に伴い増加し、粒子数密度の増加に伴い上昇することから、高い位相空間密度を得るためには低温かつ高密度な系である必要がある。

2.2 ^{実験に関する基本原理}

本研究では原子を光に作用しない状態へ掃き寄せる光ポンピングに用いる光源の作成を目的として実験を行っている。そのうえで必要なレーザー冷却や磁気光学トラップ(MOT)^{、光源の周波} 数安定化の手法を説明する。基本的な原理として、飽和吸収分光法、それを利用することによって周波数の安定化を図る手法としてFMサイドバンド分光法を紹介する。その後、光ポンピングについて説明を行い最後に光誘起衝突過程の概要について記す。この節は [9] [10] [11] [12]^を参考にした。

2.2.1 ドップラー冷却

ここではレーザーを用いて運動する原子を冷却する過程を簡単に説明するために、一次元方向にのみ運動する原子のエネルギー準位を二準位系として考える(^図2.1)。基底状態の原子はエネルギー準位間のエネルギー差に対応した光を吸収することにより励起する。この光を共鳴光と呼び、共鳴光の周波数を共鳴周波数と呼ぶ。原子が静止している際の二準位系において、共鳴周波数に対応した角周波数をω0と表すことにする。速度vで運動している原子に、周波数ω0の光を図

2.2(a)のように照射すると、ドップラー効果によって原子の感じる周波数は原子の運動に対向する

光の場合+kv^{、同方向の場合}−kvだけシフトする。ここでkは光の波数である。また、共鳴光を吸収した原子はエネルギー保存則により励起状態へ遷移し、運動量保存則から吸収した光の運動方向とは逆方向で吸収した光の運動量と同じ大きさの運動量を受け取る(^図2.3(^ⅰ)^、(^ⅱ))^{。その後、}

励起状態の原子は自然放出を伴うことにより、励起状態から脱励起を起こす事によって基底状態に緩和する(^図2.3(^ⅲ)^、(^ⅳ))。自然放出は等方的にランダムに生じるため、自然放出による光によっても反跳を受け運動量を受け取るが、これによる運動量の変化は冷却の過程において平均化されほとんどが無くなる。図2.2^{の関係と図}2.3の過程を上手く利用することにより、実際のドップ

(10)

図2.1 簡略化のための二準位系

基底状態を|g⟩^{、励起状態を}|e⟩^{で表している}

図2.2 ドップラー冷却と共鳴周波数のシフトについて

(a)ドップラー冷却における光と原子の関係 (b)ドップラー効果による二準位間のエネルギーシフト(^{ドップラーシフト})(c)ドップラー効果による共鳴周波数のシフト

ラー冷却では対向させるレーザーの周波数を共鳴周波数よりも負に離調することによって、原子の進行方向と対向する光が原子に共鳴しやすくなる。このように原子の運動による光の周波数シフトを上手く利用し、原子の速度を減らす冷却方法がドップラー冷却と呼ばれている。この冷却方法の温度の下限は先の脱励起の過程における反跳の大きさによって決められる。原子の自然幅:Γ^を用いてドップラー冷却の限界温度TDは以下の様に表せる。

TD= ¯hΓ 2kB

(2.5)

87Rb^のD1^{遷移の場合}Γ = 2π^×5.75MHzであるので、ドップラー冷却限界温度は138µK^となる。

(11)

第2 ^{章原理} 6

図2.3 光による基底状態の原子の励起と、自然放出を伴う励起状態の原子の緩和の過程

図2.4 ドップラー冷却における原子の運動と光の照射方向の関係

2.2.2 磁気光学トラップ (MOT) の基本原理

磁気光学トラップ(MOT)はレーザーによる輻射圧と磁場勾配による原子の感じるポテンシャルによって原子の冷却と捕獲を同時に行う手法である。本節では原子が磁場中にさらされることによって生じるエネルギーシフト(^{ゼーマンシフト})や、磁場勾配と冷却に用いる光の関係について説明を行う。

ゼーマンシフト

磁場中に存在する原子について考える。簡単のために、先程のドップラー冷却と同様一次元方向として三次元空間におけるz^{軸方向にのみ考える。}z軸方向の磁場によって原子は以下のようなポテンシャルを感じる。

U =gFµBmFBz (2.6)

gF はランデのg^{因子であり、}µB はボーア磁子、mF は原子の磁気量子数、Bz はz^{軸方向の磁場} の大きさを表している。また、この際の磁場の方向を原子のエネルギーシフトする向きの軸として量子化軸と本論文では呼ぶことにする。

(12)

MOT^{の系の概略}

磁気光学トラップの概略図は図2.5(a)のようになる。ここでσ⁻は量子化軸(本論文では磁場の向き)に対して左回りの円偏光を表している。量子化軸に対して右回りの円偏光はσ⁺^{と表すこと} にする。先の小節では磁場中の原子について考えた。実験では原子に磁場を与える役割としてアンチヘルムホルツコイルを用いて磁場勾配を形成している。アンチヘルムホルツコイルとは巻数や大きさが同じであり、流す電流の向きが逆になっているコイルのペアである。このコイルのペアによ

り、図2.5(b)のような磁場勾配を作ることが可能である。コイルの中心部では磁場がなく、中心

から離れるにつれて磁場の大きさが大きくなっている。この磁場勾配中の原子の二準位として全角運動量F=0^{、と全角運動量}F=1の二準位系を考えると式2.6よりゼーマンシフトしたエネルギーは図2.5(c)^{のようになる。}

図2.5 磁気光学トラップの概略図

(a)アンチヘルムホルツコイルとビームの偏光の関係 (b)アンチヘルムホルツによるx−z^平面の磁場勾配 (c)F=0^とF=1を二準位系とした際のアンチヘルムホルツコイル中の原子のゼーマ

ンシフト

(13)

第2 ^{章原理} 8

この様に磁気副準位への共鳴は遷移選択則からσ⁺であればmF = +1のシフトした二準位間のエネルギー差に対応し、σ⁻ ^であればmF =−1のシフトに対応する。これにより、σ⁻^の円偏光を原子の共鳴周波数より負に離調を取ることにより、原子がコイルの中心に行くにつれて光の影響を受けにくくなることから、磁場の極小点に原子集団を生成することが可能となる。このような磁場によるエネルギーシフトを用いた冷却と磁場の極小点に原子を捕獲する手法を磁気光学トラップと呼んでいる。

2.2.3 光源の周波数安定化

本節では光源の発振周波数を原子の共鳴周波数に調整するための手法として用いられるFM^サイドバンド分光法について説明を行う。また、FMサイドバンド分光法における周波数の基準を得るための背景知識として飽和吸収分光法について初めに説明を行う。

飽和吸収分光法

光源の周波数を原子の共鳴周波数に合わせるために、基準となる原子の共鳴周波数を得る必要がある。運動している原子は先の節で記述したように共鳴周波数に対して原子の持つ速度に応じた周波数シフトが生じる。一方で、周波数シフトを無視することができれば目的とする周波数を得ることができる。そこで、この周波数シフトを無視して原子の共鳴周波数を得ることのできる手法が飽和吸収分光法である。飽和吸収分光法は図2.6(a)のような系によって実現することができる。こ

図2.6 飽和吸収分校の概略図と原子の速度分布

(a)飽和吸収分光法の系の概略図 (b)Pump^光IP umpとProbe^光IP robeの強度と原子の飽和強度Isatとの関係 (c)飽和吸収分光における原子数分布の遷移

こでも説明の簡略化のために原子を二準位系として考える。運動する原子は速度に応じた分布を

(14)

持つ。図2.6(c)では基底状態の原子数をNg(v)とし、励起状態の原子数をNe(v)^{として表してい} る。運動する原子はその速度に応じて吸収する周波数に広がりを持っている。飽和吸収分光の系に

おいて、Pump^光とProbe光は静止した原子の共鳴周波数ではないときに、対応する速度を持つ

原子によって吸収される(^図2.6(c))。これにより、基底状態にある原子は励起され励起状態へ遷移し、フォトディテクター(PD)^が受けるProbe光の強度は減少する。一方で、光源の周波数が静止する原子の共鳴周波数のときには原子の飽和強度Isat以上の強度をもつPump^{光を原子が吸収す} ることにより、原子セルを透過するProbe光の強度は他の場合に比べ上昇する。Pump^光の強度の指標となる飽和強度は以下のような式で表すことができる。

Isat = ¯hω³Γ

12π² (2.7)

これにより、PDから得られる信号では原子運動による周波数シフトの影響が軽減された信号を得ることができる(^図2.6(c))。この信号はドップラー効果の影響を受けていないことからドップラーフリーと呼ばれ、この信号が光源の周波数を安定化させるための基準として扱われる。

しかし、実際の原子は二準位系ではなく、複雑なエネルギー準位の構造を持っている(図2.7(a))。そのため、二準位系では考慮していなかった第三準位への励起も考慮する必要がある。これにより、実際の実験ではクロスオーバーと呼ばれる信号を見ることができる(^図2.7(b))^。

図2.7 ⁸⁷Rbのエネルギー準位構造と三準位系を考えた際のクロスオーバー

FM^{サイドバンド分光法}

先の飽和吸収分光法によって得られたドップラーフリーなシグナルを用いて光源の周波数を安定化させる手法としてFMサイドバンド分光法と呼ばれる方法がある。図2.8^{のような系によっ} て光源にフィードバックをかけている。電気光学変調器(Electoro Optical Modurator:EOM)^に

(15)

第2 ^{章原理} 10

よってProbe^光に±ωmの変調をかけ、PD^{からの信号を}Mixerで復調する。それにより、飽和吸

収分光法によって得られた信号は微分され、servo回路を通じて光源にフィードバックをかける信号として使われる。

図2.8 FMサイドバンド分光法を用いた周波数安定化の概略図

2.2.4 ^{光ポンピング}

本研究では単一内部状態へ原子を掃き寄せるための方法として光ポンピングという技術を導入している。これは磁場により誘起された原子の磁気副準位と、光の偏光状態によって生じる遷移選択則を利用している。原子の量子化軸に対して右回りの偏光をσ⁺^{、左回りの偏光を}σ⁻ ^とすれば、遷移選択則は図2.9の様に、磁場中の原子が受ける光の偏光がσ⁺偏光の場合には磁気量子数が増える方向に、σ⁻偏光の場合には減る方向に、π偏光の場合には励起状態と同じ磁気量子数への遷移が生じる。実験では磁場中の原子に対しσ⁺偏光の光を入射することを想定している。こ

図2.9 遷移選択則の概略図

れにより原子は基底状態よりも磁気量子数が増えるように遷移していく。これにより、最終的には図2.10のような遷移先の状態が存在しない磁気量子数へと遷移する。これにより、遷移先の存在しない状態の原子は光と相互作用することなく、その状態に留まる。

(16)

図2.10 光ポンピングの概略図

2.2.5 ^{光誘起衝突過程}

最後に光誘起衝突過程の概要について記す。この節は [13]を参考にした。原子間距離R^が R < λ0/2πのような原子集団では原子間の双極子-双極子力による相互作用によって図2.11^のようなエネルギー構造を持っている。双極子-双極子力による影響を受けた原子ペアは式2.8^のよう

図2.11 二原子の、原子間距離とエネルギー構造

なポテンシャルのシフトが生じる。

V_±=±C3

R³ (2.8)

このポテンシャルを考慮した際に原子が光を吸収、放出する過程で加熱が生じてしまう現象が光誘起衝突過程である。図2.11は原子間距離が近い原子のペア|S+S⟩^{を基底状態、}|S+P⟩^を励起状態として考えているエネルギーの構造であり、励起状態のエネルギー準位から上下にずれた位置にある構造は先の二準位の共鳴周波数に対し、負に離調をとった場合(^赤方離調)^{と、正に離調を} とった場合(^青方離調)それぞれの光によるエネルギーの共鳴構造を表している。レーザー冷却の過程では原子の共鳴周波数に対して赤方離調をとった周波数のレーザーを用いるため、赤方離調でのエネルギー構造について考える。図2.12のエネルギー準位構造では、ある原子間距離よりも原子間距離が小さくなった際に原子ペアは、自身らによって作られるポテンシャルの勾配によりポテ

(17)

第2 ^{章原理} 12

図2.12 赤方離調における二原子の、原子間距離とエネルギー構造

ンシャルの低い原子間距離へと移動し緩和する。これにより、励起した際のエネルギーよりも低いエネルギーの状態から緩和することにより、このエネルギー差∆E に応じたエネルギーは原子ペアに均等に分配される。そのため、∆E/2が原子集団のトラップポテンシャルよりも大きい際にはトラップから原子が脱離してしまい、原子数損失が生じてしまう。ポテンシャルの勾配による加速によって原子数損失が生じる領域に原子間距離が到達するために要する時間はポテンシャルの勾配による運動方程式を積分することによって得ることができる。

t(R0) = M 4

−1/2∫ R0

0

dR (C3

R³ −C3

R³₀ )₋1/2

(2.9) この式はレーザーと分子のポテンシャルの共鳴周波数差∆τ と原子の共鳴周波数とレーザーの周波数差∆を用いて書き直すと以下のようになる。

t(R0) = ∆τ

∆

5/6

Γ⁻_M¹ (2.10)

この時間と自然放出の関係から原子集団での損失レートは以下のようになる。

γ = ∆τ

∆

5/6

(2.11) 実験ではこのような原子の加熱を生じさせないレーザーの周波数を調査するために、安定した波長に対して任意の離調をとり、掃引できる仕組みが必要である。

(18)

第 3 ^章

実験系

3.1 外部共振器レーザー (ECDL)

図3.1 実験に用いているECDL

本実験では光源として研究室で作成した外部共振器レーザー(ECDL)^{を用いている。}ECDL^とはLDの外側に共振器の構造を持ち、波長λ^{が共振器長}L^{に対して式}3.1^{を満たすときに}LD^内で光が増幅され発振する。

nλ= 2L (3.1)

しかし、以上の条件ではECDLは様々な波長が条件を満たし、発振してしまうため、LD^へ戻る波長を実験に用いる波長に近くする必要がある。この波長の選択をホログラフィック反射型回折格子を用いることによって行っている。本実験で用いているECDL^はLittrow ^{型と呼ばれ} る形式のもので、外部共振器内に設置した回折格子を操作することによって共振器長を調整し、

LDへ戻る波長を回折格子で回折した1 次光に限定することによって狭い線幅での光源を実現している。回折格子の操作には圧電素子(PZT^素子)を用いており、印加する電圧を制御することによって共振器長の制御を行っている。本実験ではLD ^としてeagleyard Photonics^社製の

(19)

第3 ^{章実験系} 14

EYP-RWE-0840-06010-1500-SOT02-0000^{を用いており、波長}840nmでの動作が適している。目的としている波長は⁸⁷RbのD1遷移に対応した波長795nmの光源であるため、PZT素子による共振器長の調整を行うことによって目的の波長を発振している。

3.2 Servo ^回路

本実験ではFMサイドバンド分光法を行う事によって得られたエラー信号によって原子の共鳴周波数付近にレーザーの発振周波数を安定化させている。本研究室ではservo^{回路を用いて}PZT 素子にフィードバックをかけることによってECDLの共振器長を操作している。

図3.2 servo回路の回路図

3.3 FM サイドバンド分光の系の作成

周波数安定化のために本実験ではFMサイドバンド分光法を採用しており、図3.3^{は実験系の概} 略図である。図中のPBS①によってレーザーを周波数安定化の系とポンピングを行う冷却原子集団を生成している系に分けている。本研究では周波数の安定化を目的としているため、周波数安定化のための系の構成について説明を行う。PBSで分けた光をファイバーカップラーを通じてファ

(20)

図3.3 FMサイドバンド分光法の実験系

イバー結合型EOMへ入射し、その後周波数安定化のためのFMサイドバンド分光を行う系へと入射している。FMサイドバンド分光においてPD^{で得られた信号は}AC^成分とDC^{成分を分け、}

DC成分に関してはオシロスコープで確認し、AC^{成分に関しては}mixerに入れ復調している。これによって得られたエラーシグナルをもとにservo^回路でPZT素子にフィードバックをかけることによって周波数の安定化を図る。

3.4 光誘起衝突過程抑制へ向けた準備

光源の周波数を安定化しながら周波数を掃引する取り組みとしてEOM^{を用いた周波数掃引を} 行う。本実験に用いるEOM^はiXBlue^社製のﬁber EOM^であるNIR-MPX800-LN-05-00-P-P-

FA-FAを用いる。ファイバー結合型EOMによって光源のキャリアから±ω^{の角周波数の位置に}

サイドバンドが形成される。このサイドバンドに対してFMサイドバンド分光を行う事によってサイドバンドが原子の共鳴周波数に調整され、光源のキャリアは原子の共鳴周波数からファイバー EOMによる変調分だけずれた位置で発信することが可能になる。

スペックシートによれば今回用いるファイバー結合型EOMは入射光と透過光の強度比が4.6dB である[14]^{。ファイバー} EOMを出射後の光の強度は飽和吸収分光ではPump^{光と原子の飽和強} 度の関係とProbe光から原子の飽和強度以上の強度が必要である。今回用いる遷移は⁸⁷Rb^のD1 遷移であるので飽和強度はIsat = 4.484(5)mW/cm²である。この変調を確認するために図3.4^ような系を組み実験を行った。実験に用いているファブリペロー共振器は実験室で作成したものであり、フリースペクトルレンジ(FSR)^は1GHz程度である。ファブリペロー共振器は図3.5^のような構造を持っており、共振の条件を満たす波長のみが共振器ミラーを透過することによって信号を

(21)

第3 ^{章実験系} 16 得ることができる。

図3.4 周波数変調を確認する実験系

図3.5 ファブリペロー共振器

(22)

第 4 ^章

実験結果

4.1 FM サイドバンド分光

FMサイドバンド分光を行った結果について記す。実験は図4.1^{のような系で行った。}EOM^は thorlabs^社製の EO-PM-R-15-C1^{を用いている。この}EOM^{の共振周波数は}15MHz^{に設計され} ているため、変調周波数としてファンクションジェネレーターからの変調周波数を15MHz^として実験を行った。

FMサイドバンド分光によって得られた信号は図4.4^の(a)のようになった。実験によって得られ

図4.1 FMサイドバンド分光の系の概略図

た吸収線は図4.4^の(b)に示すように参考にしたRbの吸収線のスペクトルと比較した際に傾向として⁸⁷Rb^のD1遷移に対応した信号であることが確認できる [1]^。また、FM^{サイドバンド分光法}

(23)

第4 ^{章実験結果} 18 による微分信号は吸収線の増加傾向に対応した信号になっていることが確認できる。

図4.2 FMサイドバンド分光によるエラーシグナルとRb原子の吸収線[1]

4.2 ^{ファイバー結合型} EOM ^{による周波数変調}

ファイバー結合型EOMによる変調を確認するためファブリペロー共振器を用いた測定を行った。結果は図4.3の様になった。ファブリペロー共振器のFSR^が1GHz^{であるため、キャリア}

図4.3 ファブリペロー共振器を用いて確認した周波数変調の様子

の信号の間隔を基準に±800MHzの位置にファイバー結合型EOM^による±1^{次のサイドバンド} を確認することができた。

(24)

4.3 ± 1 次サイドバンドによる吸収線の観測

最後に、ファイバー結合型EOMによって生成されたサイドバンドによって⁸⁷Rb^のD1^遷移に対応した吸収線による微分信号が得られるかの確認を行う。先のFMサイドバンド分光によって得られた吸収線は5S1/2, F = 2^から5P1/2, F = 2,3とこれらの遷移間のクロスオーバーによる信号であり、5P_1/2, F = 2,3の間の共鳴周波数差は約816.6MHzであるからキャリアによる吸収線に、サイドバンドによる吸収線が干渉しないようファイバー結合型EOMによる変調を900MHz に設定し、サイドバンドによる吸収線の様子を確認した[11]^{。その結果が図}4.4^{である。赤線で示} した信号はファイバー結合型EOMによる変調を与えなかった場合の吸収線であり、橙色で示した

信号は900MHzの変調を与えた際の信号である。橙色の信号ではキャリアによる吸収線の左右に

±1次のサイドバンドによる吸収線を確認することができた。また、青色の信号は900MHz^の変調を与えたレーザーを用いたFMサイドバンド分光法による微分信号であり、吸収線のディップの位置に対応するように微分信号を確認することができた。

図4.4 キャリアと±1次サイドバンドによる吸収線の様子

(25)

20

第 5 ^章

まとめと今後の展望

本研究では光誘起衝突過程を抑制するための光源開発を目的としている。光誘起衝突過程を抑制した周波数を探索するために、先行研究では光会合分光後、最もトラップ中の原子の存在確率が高い周波数を中心に1GHz^の領域を10MHz間隔で掃引することによって光誘起衝突過程による原子数損失の影響を観測していた[6]。そのため、本研究では先行研究と同様に1GHz^{程度の領域を自} 由に掃引することが可能な光源の開発を目的としている。実験では周波数掃引のためのファイバー結合型EOMの動作確認を行い、また、生成されたサイドバンドによる吸収線とその微分信号を確認することができた。今後はこの微分信号を用いてレーザーの周波数を安定化し、実際にMOT^中の原子集団に対して照射することによって原子数損失の様子を観測する。また、現在はFM^サイドバンド分光法によって微分信号を得ているが、今後は吸収線のオフセットの影響を受けない変調移行分光法を用いることを予定している。変調移行分光法について現在では、周波数安定化のために有用なS/N比の微分信号が得られていないため、ロック回路やフォトディテクターなどの周辺機器のノイズ対策や、分光に用いている系のパス調整などの改善を行っている。

(26)

参考文献

[1] moglabs. Dlc performance.

[2] S. Chu et al. Three-dimensional viscous conﬁnement and cooling of atoms by resonance radiation pressure. Phys. Rev. Lett.,55, 48–51, 1985.

[3] E. L. Raab et al. Trapping of neutral sodium atoms with radiation pressure. Phys. Rev.

Lett.,59, 2631–2634, 1987.

[4] M. H. Anderson et al. Observation of bose-einstein condensation in a dilute atomic vapor.

Science,269, 198–201, 1995.

[5] K. B. Davis et al. Bose-einstein condensation in a gas of sodium atoms. Phys. Rev. Lett., 75, 3969–3973, 1995.

[6] A. Urvoy et al. Direct laser cooling to bose-einstein condensation in a dipole trap. Phys.

Rev. Lett.,122, 203202, 2019.

[7] ^{田崎晴明}. ^{統計力学Ⅱ}. ^培風館, 2008.

[8] ^{町田一成}. ボーズ・アインシュタイン凝縮. ^吉岡書店, 2005.

[9] C. J. Foot. Atomic Physics. Oxford University Press, 2005.

[10] ^{白鳥智彰}. ⁸⁷Rb^原子のD1遷移用冷却光源の周波数安定化と光学系の構築. ^{電気通信大学大} 学院,^平成30^年.

[11] D. A. Steck. Rubidium 87 D Line Data. Oregon Center for Optics and Department of Physics, University of Oregon, 2001.

[12] R. Grimm, M. Weidem¨uller, Y. B. Ovchinnikov. Optical dipole traps for neutral atoms, 1999.

[13] W. John.Cold and Ultracold Collisions in Quantum Microscopic and Mesoscopic Systems.

Cambridge University, 2003.

[14] iXblue. Modulator datasheet nir-mpx800-ln series.

(27)
