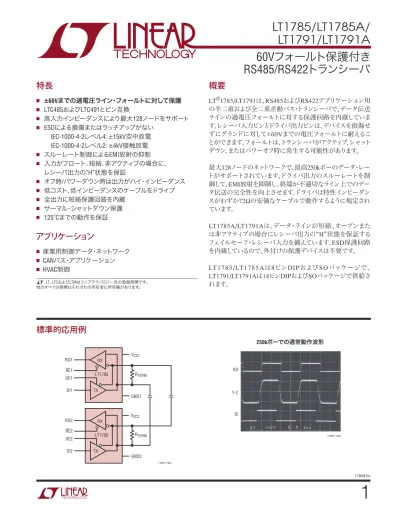

LT1785/LT1785A/LT1791/LT1791A - 60Vフォールト保護付きRS485/RS422トランシーバ

(1)

LT1785/LT1785A/

LT1791/LT1791A

1

178591fc

標準的応用例

60V

_{フォールト保護付き}

RS485/RS422

_{トランシーバ}

250k_{ボーでの通常動作波形} GND1 GND2 RTERM 178591 TA01 RO1 RE1 DE1 DI1 LT1785 RO2 RE2 DE2 DI2 LT1785 VCC1 VCC2 RTERM TX TX RX RX RO 178591 TA02 DI Y-Z

特長

■ 60V

までの過電圧ライン・フォールトに対して保護

■

LTC485およびLTC491とピン互換

■

高入力インピーダンスにより最大128ノードをサポート

■

ESDによる損傷またはラッチアップがない

　IEC-1000-4-2レベル4: ±15kV空中放電

　IEC-1000-4-2レベル2: ±4kV接触放電

■

スルーレート制御によるEMI放射の抑制

■

入力がフロート、短絡、非アクティブの場合に、

レシーバ出力の“H”状態を保証

■

オフ時/パワーダウン時は出力がハイ・インピーダンス

■

低コスト、低インピーダンスのケーブルをドライブ

■

全出力に短絡保護回路を内蔵

■

サーマル・シャットダウン保護

■

125°Cまでの動作を保証

アプリケーション

■

産業用制御データ・ネットワーク

■

CANバス・アプリケーション

■

HVAC制御

、LT、LTCおよびLTMはリニアテクノロジー社の登録商標です。他のすべての商標はそれぞれの所有者に所有権があります。

概要

LT

®

1785/LT1791は、RS485およびRS422アプリケーション用

の半二重および全二重差動バス・トランシーバで、データ伝送

ラインの過電圧フォールトに対する保護回路を内蔵していま

す。レシーバ入力ピンとドライバ出力ピンは、デバイスを損傷せ

ずにグランドに対して 60Vまでの電圧フォールトに耐えるこ

とができます。フォールトは、トランシーバがアクティブ、シャット

ダウン、またはパワーオフ時に発生する可能性があります。

最大128ノードのネットワークで、最高250kボーのデータ・レー

トがサポートされています。ドライバ出力のスルーレートを制

御して、EMI放射を抑制し、終端が不適切なライン上でのデー

タ伝送の完全性を向上させます。ドライバは特性インピーダン

スがわずか72Ωの安価なケーブルで動作するように規定され

ています。

LT1785A/LT1791Aは、データ・ラインが短絡、オープンまた

は非アクティブの場合にレシーバ出力の H 状態を保証する

フェイルセーフ・レシーバ入力を備えています。ESD保護回路

を内蔵しているので、外付けの保護デバイスは不要です。

LT1785/LT1785Aは8ピンDIPおよびSOパッケージで、

LT1791/LT1791Aは14ピンDIPおよびSOパッケージで供給さ

れます。

(2)

LT1785/LT1785A/

LT1791/LT1791A

2

178591fc

絶対最大定格　

(Note 1) 1 2 3 4 8 7 6 5 TOP VIEW VCC B A GND N8 PACKAGE

8-LEAD PDIP 8-LEAD PLASTIC SOS8 PACKAGE R D RO RE DE DI TJMAX = 150°C, θJA = 130°C/W (N8) TJMAX = 150°C, θJA = 150°C/W (S8) TOP VIEW N PACKAGE

14-LEAD PDIP 14-LEAD PLASTIC SOS PACKAGE 1 2 3 4 5 6 7 14 13 12 11 10 9 8 NC RO RE DE DI GND GND VCC NC A B Z Y NC R D TJMAX = 150°C, θJA = 130°C/W (N) TJMAX = 150°C, θJA = 150°C/W (S)

ピン配置

発注情報

鉛フリー仕様 テープアンドリール 製品マーキング* パッケージ 温度範囲 LT1785CN8#PBF LT1785CN8#TRPBF 1785 8-Lead PDIP 0°C to 70°C LT1785CS8#PBF LT1785CS8#TRPBF 1785 8-Lead Plastic SO 0°C to 70°C LT1785IN8#PBF LT1785IN8#TRPBF 1785I 8-Lead PDIP –40°C to 85°C LT1785IS8#PBF LT1785IS8#TRPBF 1785I 8-Lead Plastic SO –40°C to 85°C LT1785ACN8#PBF LT1785ACN8#TRPBF 1785A 8-Lead PDIP 0°C to 70°C LT1785ACS8#PBF LT1785ACS8#TRPBF 1785A 8-Lead Plastic SO 0°C to 70°C LT1785AIN8#PBF LT1785AIN8#TRPBF 1785AI 8-Lead PDIP –40°C to 85°C LT1785AIS8#PBF LT1785AIS8#TRPBF 1785AI 8-Lead Plastic SO –40°C to 85°C LT1785HN8#PBF LT1785HN8#TRPBF 1785H 8-Lead PDIP –40°C to 125°C LT1785HS8#PBF LT1785HS8#TRPBF 1785H 8-Lead Plastic SO –40°C to 125°C LT1785AHN8#PBF LT1785AHN8#TRPBF 1785AH 8-Lead PDIP –40°C to 125°C LT1785AHS8#PBF LT1785AHS8#TRPBF 1785AH 8-Lead Plastic SO –40°C to 125°C LT1791CN#PBF LT1791CN#TRPBF 1791 14-Lead PDIP 0°C to 70°C LT1791CS#PBF LT1791CS#TRPBF 1791 14-Lead Plastic SO 0°C to 70°C

電源電圧(V

CC

) ... 18V

レシーバ・イネーブル入力電圧 ... −0.3V～6V

ドライバ・イネーブル入力電圧 ... −0.3V～6V

ドライバ入力電圧 ... −0.3V～18V

レシーバ入力電圧 ... −60V～60V

ドライバ出力電圧 ... −60V～60V

レシーバ出力電圧 ... −0.3V～(V

CC

＋6V)

動作温度範囲

LT1785C/LT1791C/

LT1785AC/LT1791AC ...0℃～70℃

LT1785I/LT1791I/

LT1785AI/LT1791AI ...

−40℃～85℃

LT1785H/LT1791H/

LT1785AH/LT1791AH ...

−40℃～125℃

保存温度範囲...−65℃～150℃

リード温度(半田付け、10秒) ... 300℃

(3)

LT1785/LT1785A/

LT1791/LT1791A

3

178591fc

鉛フリー仕様 テープアンドリール 製品マーキング* _{パッケージ} _温度範囲

LT1791IN#PBF LT1791IN#TRPBF 1791I 14-Lead PDIP –40°C to 85°C LT1791IS#PBF LT1791IS#TRPBF 1791I 14-Lead Plastic SO –40°C to 85°C LT1791ACN#PBF LT1791ACN#TRPBF 1791A 14-Lead PDIP 0°C to 70°C LT1791ACS#PBF LT1791ACS#TRPBF 1791A 14-Lead Plastic SO 0°C to 70°C LT1791AIN#PBF LT1791AIN#TRPBF 1791AI 14-Lead PDIP –40°C to 85°C LT1791AIS#PBF LT1791AIS#TRPBF 1791AI 14-Lead Plastic SO –40°C to 85°C LT1791HN#PBF LT1791HN#TRPBF 1791H 14-Lead PDIP –40°C to 125°C LT1791HS#PBF LT1791HS#TRPBF 1791H 14-Lead Plastic SO –40°C to 125°C LT1791AHN#PBF LT1791AHN#TRPBF 1791AH 14-Lead PDIP –40°C to 125°C LT1791AHS#PBF LT1791AHS#TRPBF 1791AH 14-Lead Plastic SO –40°C to 125°C

鉛ベース仕様 テープアンドリール 製品マーキング* パッケージ 温度範囲

LT1785CN8 LT1785CN8#TR 1785 8-Lead PDIP 0°C to 70°C

LT1785CS8 LT1785CS8#TR 1785 8-Lead Plastic SO 0°C to 70°C LT1785IN8 LT1785IN8#TR 1785I 8-Lead PDIP –40°C to 85°C LT1785IS8 LT1785IS8#TR 1785I 8-Lead Plastic SO –40°C to 85°C LT1785ACN8 LT1785ACN8#TR 1785A 8-Lead PDIP 0°C to 70°C LT1785ACS8 LT1785ACS8#TR 1785A 8-Lead Plastic SO 0°C to 70°C LT1785AIN8 LT1785AIN8#TR 1785AI 8-Lead PDIP –40°C to 85°C LT1785AIS8 LT1785AIS8#TR 1785AI 8-Lead Plastic SO –40°C to 85°C LT1785HN8 LT1785HN8#TR 1785H 8-Lead PDIP –40°C to 125°C LT1785HS8 LT1785HS8#TR 1785H 8-Lead Plastic SO –40°C to 125°C LT1785AHN8 LT1785AHN8#TR 1785AH 8-Lead PDIP –40°C to 125°C LT1785AHS8 LT1785AHS8#TR 1785AH 8-Lead Plastic SO –40°C to 125°C

LT1791CN LT1791CN#TR 1791 14-Lead PDIP 0°C to 70°C

LT1791CS LT1791CS#TR 1791 14-Lead Plastic SO 0°C to 70°C

LT1791IN LT1791IN#TR 1791I 14-Lead PDIP –40°C to 85°C

LT1791IS LT1791IS#TR 1791I 14-Lead Plastic SO –40°C to 85°C LT1791ACN LT1791ACN#TR 1791A 14-Lead PDIP 0°C to 70°C LT1791ACS LT1791ACS#TR 1791A 14-Lead Plastic SO 0°C to 70°C LT1791AIN LT1791AIN#TR 1791AI 14-Lead PDIP –40°C to 85°C LT1791AIS LT1791AIS#TR 1791AI 14-Lead Plastic SO –40°C to 85°C

LT1791HN LT1791HN#TR 1791H 14-Lead PDIP –40°C to 125°C

LT1791HS LT1791HS#TR 1791H 14-Lead Plastic SO –40°C to 125°C LT1791AHN LT1791AHN#TR 1791AH 14-Lead PDIP –40°C to 125°C LT1791AHS LT1791AHS#TR 1791AH 14-Lead Plastic SO –40°C to 125°C さらに広い動作温度範囲で規定されるデバイスについては、弊社または弊社代理店にお問い合わせください。　*温度グレードは出荷時のコンテナのラベルで識別されます。鉛フリー仕様の製品マーキングの詳細については、http://www.linear-tech.co.jp/leadfree/ をご覧ください。

この製品の梱包はトレータイプのみです。詳細については、http://www.linear-tech.co.jp/packaging/ をご覧ください。

発注情報

(4)

LT1785/LT1785A/

LT1791/LT1791A

4

178591fc

SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS

VOD1 Differential Driver Output Voltage (Unloaded) IO = 0 l 4.1 5 V VOD2 Differential Driver Output Voltage (With Load) R = 50Ω (RS422), Figure 1

R = 27Ω (RS485), Figure 1 R = 18Ω l l l 2.0 1.5 1.2 2.70 2.45 2.2 V V V VOD Change in Magnitude of Driver Differential Output

Voltage for Complementary Output States R = 27Ω or R = 50Ω, Figure 1 l 0.2 V VOC Driver Common Mode Output Voltage R = 27Ω or R = 50Ω, Figure 1 l 2 2.5 3 V

∆|VOC| Change in Magnitude of Driver Common Mode Output

Voltage for Complementary Output States R = 27Ω or R = 50Ω, Figure 1 l 0.2 V

VIH Input High Voltage DI, DE, RE l 2 V

VIL Input Low Voltage DI, DE, RE l 0.8 V

IIN1 Input Current DI, DE, RE l 5 µA

IIN2 Input Current (A, B); (LT1791 or LT1785 with DE = 0V) VIN = 12V

VIN = –7V –60V ≤ VIN ≤ 60V l l l –0.15 –6 0.15 –0.08 0.3 6 mA mA mA VTH Differential Input Threshold Voltage for Receiver LT1785/LT1791: –7V ≤ VCM ≤ 12V

LT1785A/LT1791A: –7V ≤ VCM ≤ 12V

l l

–0.2

–0.2 0.2 0 V V ∆VTH Receiver Input Hysteresis –7V < VCM < 12V 20 mV

VOH Receiver Output High Voltage IO = –400µA, VID = 200mV l 3.5 4 V

VOL Receiver Output Low Voltage IO = 1.6mA, VID = –200mV l 0.3 0.5 V

Three-State (High Impedance) Output Current at Receiver 0V < VOUT < 6V

RE > 2V or Power Off l –1 1 µA RIN Receiver Input Resistance (LT1791) –7V ≤ VCM ≤ 12V

– 60V ≤ VCM ≤ 60V

l 85 125

125 kΩ kΩ

LT1785 –7V ≤ VCM ≤ 12V l 50 90 kΩ

RS485 Unit Load 0.25

ISC Driver Short-Circuit Current VOUT = HIGH, Force VO = –7V

VOUT = LOW, Force VO = 12V

l l

35

35 250 250 mA mA Driver Output Fault Current VO = 60V

VO = –60V

l l –6

6 mA

mA Receiver Short-Circuit Current 0V ≤ VO ≤ VCC l ±35 mA Driver Three-State Output Current –7V ≤ VO ≤ 12V

–60V ≤ VO ≤ 60V

l

l –0.2 _–6 0.3 ₆ mA _mA ICC Supply Current No Load, RE = 0V, DE = 5V

No Load, RE = 5V, DE = 5V No Load, RE = 0V, DE = 0V No Load, RE = 5V, DE = 0V l l l l 5.5 5.5 4.5 0.2 9 9 8 0.3 mA mA mA mA

DC電気的特性

●は全動作温度範囲の規格値を意味する。それ以外は_T_A_{= 25}℃、_V_CC_{= 5V}での値。

(5)

LT1785/LT1785A/

LT1791/LT1791A

5

178591fc

SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNITS

tPLH Driver Input to Output Figures 3, 5 l 700 2000 ns

tPHL Driver Input to Output Figures 3, 5 l 700 2000 ns

tSKEW Driver Output to Output Figures 3, 5 100 ns

tr, tf Driver Rise or Fall Time Figures 3, 5 l 200 800 2000 ns

tZH Driver Enable to Output High Figures 4, 6 l 500 3000 ns tZL Driver Enable to Output Low Figures 4, 6 l 800 3000 ns tLZ Driver Disable Time from Low Figures 4, 6 l 200 5000 ns

tHZ Driver Disable Time from High Figures 4, 6 l 800 5000 ns

tPLH Receiver Input to Output Figures 3, 7 l 400 900 ns

tPHL Receiver Input to Output Figures 3, 7 l 400 900 ns

tSKD Differential Receiver Skew 200 ns

tZL Receiver Enable to Output Low Figures 2, 8 l 300 1000 ns

tZH Receiver Enable to Output High Figures 2, 8 l 300 1000 ns

tLZ Receiver Disable from Low Figures 2, 8 l 400 1000 ns

tHZ Receiver Disable from High Figures 2, 8 l 400 1000 ns

fMAX Maximum Data Rate l 250 kbps

tSHDN Time to Shut Down Figures 2, 6, 8 3 µs

tZH(SHDN) Driver Enable from Shutdown to Output High Figures 2, 6; RE = 5V 12 µs

tZL(SHDN) Driver Enable from Shutdown to Output Low Figures 2, 6; RE = 5V 12 µs

tZH(SHDN) Receiver Enable from Shutdown to Output High Figures 2, 8; DE = 0V 4 µs

tZL(SHDN) Receiver Enable from Shutdown to Output Low Figures 2, 8; DE = 0V 4 µs

Note 1：絶対最大定格に記載された値を超えるストレスはデバイスに永続的損傷を与える可

能性がある。また、絶対最大定格状態が長時間続くと、デバイスの信頼性と寿命に悪影響を与える恐れがある。

スイッチング特性

(6)

LT1785/LT1785A/

LT1791/LT1791A

6

178591fc

標準的性能特性

LT1785入力特性ピンA またはB (DE = RE = 0V) _{電源電流と温度} _{レシーバ伝播遅延と差動入力電圧} ドライバ差動出力電圧と負荷抵抗 ドライバ差動出力電圧と温度 レシーバ伝播遅延と温度 ドライバ伝播遅延と温度 LT1791_{ドライバ出力リーク}(DE = 0V) LT1791_{レシーバ入力電流と}VIN LOAD RESISTANCE (Ω) 10 OUTPUT VOL TAGE (V) 4 3 2 1 0 100 1k 178591 G01 TA = 25°C TEMPERATURE (°C) –40 DIFFERENTIAL VOLTAGE (V) 3.0 2.5 2.0 1.5 1.0 0.5 0 0 40 60 178591 G02 –20 20 80 100 R = 27Ω TEMPERATURE (°C) –40 DELAY (ns) 1000 800 600 400 200 0 0 40 60 178591 G03 –20 20 80 100 tPLH tPHL TEMPERATURE (°C) –40 PROPAGATION DELAY (ns) 1000 900 800 700 600 500 400 300 200 100 0 0 40 60 178591 G04 –20 20 80 100 HL LH 1mA/DIV 178591 G05 –60V _V_IN 60V 200µA/DIV 178591 G06 –60V _V_IN 60V 1mA/DIV 178591 G07 –60V _V_A_{, V}_B 60V TEMPERATURE (°C) –40 ICC (mA) 7 6 5 4 3 2 1 0 0 40 60 178591 G08 –20 20 80 100 RECEIVER ONLY STANDBY DRIVER AND RECEIVER ON VIN DIFFERENTIAL (V) 0 DELAY (ns) 700 600 500 400 300 200 100 0 178591 G09 2 5 1 3 4 HL VCM = 12V HL VCM = –7V LH VCM = –7V LH VCM = 12V

(7)

LT1785/LT1785A/

LT1791/LT1791A

7

178591fc

ピン機能

RO

：レシーバ出力。TTLレベル・ロジック出力。レシーバがアク

ティブ(REピンが L )のとき、レシーバ入力AがBより200mV

以上高いと、ROは H になります。AがBより200mV以上低い

場合、ROは L になります。REが H であるか、またはデバイ

スに電力が供給されていないとき、ROはハイ・インピーダンス

出力状態になります。ROは、グランドから6Vまでの出力短絡

から保護されています。

RE

：レシーバ出力イネーブル。TTLレベル・ロジック入力。REの

ロジックを L にすると、レシーバ出力ROは通常動作が可能

になります。REのロジック・レベルを H にすると、レシーバの

出力ピンROはハイ・インピーダンス状態になります。レシーバ

のイネーブル端子REとドライバのイネーブル端子DEがともに

ディスエーブル状態の場合、回路は低消費電力シャットダウ

ン状態になります。REまたはDEのいずれかをアクティブ状態

にすると、回路はシャットダウン状態から回復します。送信モー

ドと受信モードの動作が切り替わる際に発生するロジックの

スキューを考慮して、REとDEの両方がディスエーブルされた

時点から3µs経過するまではシャットダウン状態になりませ

ん。CANバス・アプリケーションの場合、REを L に固定して

回路がシャットダウン状態にならないようにする必要がありま

す。

DE

_{：ドライバ出力イネーブル。TTLレベル・ロジック入力。DE}

のロジックを H にすると、ドライバ出力(LT1791のYとZ、

LT1785のAとB)は通常動作が可能になります。DEのロジック・

レベルを L にすると、ドライバの出力ピンはハイ・インピーダ

ンス状態になります。レシーバのイネーブル端子REとドライバ

のイネーブル端子DEがともにディスエーブル状態の場合、回

路は低消費電力シャットダウン状態になります。REまたはDE

のいずれかをアクティブ状態にすると、回路はシャットダウン

状態から回復します。送信モードと受信モードの動作が切り

替わる際に発生するロジックのスキューを考慮して、REとDE

の両方がディスエーブルされた時点から3µs経過するまでは

シャットダウン状態になりません。CANバス動作の場合、DE

ピンは、データ・バスをドミナント(優勢)状態またはリセッシブ

(劣勢)状態にするための信号入力用に使われます。

DI

：ドライバ入力。TTLレベル・ロジック入力。DIのロジックを

H

にすると、ドライバ出力AまたはYは H 状態になり、出力

BまたはZは L 状態になります。DIを L にすると相補出力状

態になります。CANバス・アプリケーションの場合、DIは L に

固定します。

GND

：グランド。

Y

：ドライバ出力。Yドライバ出力はドライバ入力DIと同相です。

LT1785ではドライバ出力Yは、レシーバ入力Aに内部で接続

されています。DEが L になるか、電源がオフするか、あるいは

サーマル・シャットダウンが生じると、ドライバ出力はハイ・イン

ピーダンス状態になります。ドライバ出力は、アクティブ・モード

とハイ・インピーダンス・モードの両方において、 60Vの間で

短絡から保護されています。CANアプリケーションの場合、出

力YはCANL出力ノードになります。

Z

：ドライバ出力。Zドライバ出力は、ドライバ入力DIと逆相で

す。LT1785ではドライバ出力Zは、レシーバ入力Bに内部で接

続されています。DEが L になるか、電源がオフするか、あるい

はサーマル・シャットダウンが生じると、ドライバ出力はハイ・イ

ンピーダンス状態になります。ドライバ出力は、アクティブ・モー

ドとハイ・インピーダンス・モードの両方において、 60Vの間

で短絡から保護されています。CANアプリケーションの場合、

出力ZはCANH出力ノードになります。

A

：レシーバ入力。Aレシーバ入力がV(A) ≥ [V(B)＋200mV]の

とき、レシーバ出力は H になります。V(A) ≤ [V(B)200mV]

のときは、レシーバ出力は L になります。レシーバ入力AとB

は、 60Vの間で電圧フォールトから保護されています。高入

力インピーダンスのため、1つのRS485データ・バス上に最大

128個までのLT1785またはLT1791トランシーバを接続できま

す。

LT1785A/LT1791Aでは、200mV < V

TH

< 0のレシーバ入力

スレッショルドが保証されています。レシーバ出力は、0V入力

時に H 状態になることが保証されています。

B

：レシーバ入力。Bレシーバ入力がV(A) ≥ [V(B)＋200mV]の

とき、レシーバ出力は H になります。V(A) ≤ [V(B)200mV]

のときは、レシーバ出力は L になります。レシーバ入力AとB

は、 60Vの間で電圧フォールトから保護されています。高入

力インピーダンスのため、1つのRS485データ・バス上に最大

128個までのLT1785またはLT1791トランシーバを接続できま

す。

LT1785A/LT1791Aでは、200mV < V

TH

< 0のレシーバ入力

スレッショルドが保証されています。レシーバ出力は、0V入力

時に H 状態になることが保証されています。

VCC

：正電源入力。RS422またはRS485動作用4.75V ≤ V

CC

≤

5.25V。V

CC

入力電圧を高くすると、出力ドライブ振幅が大きく

なります。V

CC

は、0.1µFの低ESRコンデンサを使用して、ピン8

(V

CC

)で直接デカップリングします。

(8)

LT1785/LT1785A/

LT1791/LT1791A

8

178591fc

テスト回路

図1. ドライバのDCテスト負荷 図2. レシーバのタイミング・テスト負荷 図3. ドライバ/レシーバのタイミング・テスト回路 図4. ドライバのタイミング・テスト負荷 VOD A B R R VOC 1785/91 F01 RECEIVER OUTPUT CRL 1k S1 S2 TEST POINT VCC 1k 1785/91 F02 5V DE A B DI RDIFF CL1 CL2 RO 15pF A B RE 1785/91 F03 OUTPUT UNDER TEST CL S1 S2 VCC 500Ω 1785/91 F04 LT1785_送信 INPUTS OUTPUTS RE DE DI A B RO 0 1 0 0 1 0 0 1 1 1 0 1

1 0 X Hi-Z Hi-Z Hi-Z

1 1 0 0 1 Hi-Z 1 1 1 1 0 Hi-Z LT1785_受信 INPUTS OUTPUT RE DE DI A-B RO 0 0 X ≤ –200mV 0 0 0 X ≥ 200mV* 1 0 0 X Open 1 1 0 X X Hi-Z * LT1785Aの場合 ≥ 0mV LT1791 INPUTS OUTPUTS RE DE DI A-B Y Z RO 0 0 X ≤ –200mV Hi-Z Hi-Z 0 0 0 X ≥ 200mV* Hi-Z Hi-Z 1

0 0 X Open Hi-Z Hi-Z 1

0 1 0 ≤ –200mV 0 1 0 0 1 0 ≥ 200mV* 0 1 1 0 1 0 Open 0 1 1 0 1 1 ≤ –200mV 1 0 0 0 1 1 ≥ 200mV* 1 0 1 0 1 1 Open 1 0 1

1 0 X X Hi-Z Hi-Z Hi-Z

1 1 0 X 0 1 Hi-Z

1 1 1 X 1 0 Hi-Z

* LT1791Aの場合 ≥ 0mV

(9)

LT1785/LT1785A/

LT1791/LT1791A

9

178591fc

スイッチング時間波形

図5. ドライバの伝播遅延時間 DI 5V 1.5V tPLH tr tSKEW 1/2 VO VO f = 125kHz, tr ≤ 10ns, tf ≤ 10ns 90% 10% 0V B A VO –VO 0V 90% 1.5V tPHL tSKEW 1/2 VO 10% tf VDIFF = V(A) – V(B) 1785/91 F05 図6. ドライバのイネーブルおよびディスエーブル時間 1.5V 2.3V 2.3V tZH(SHDN),tZH tZL(SHDN),tZL 1.5V tLZ 0.5V 0.5V tHZ

OUTPUT NORMALLY LOW

OUTPUT NORMALLY HIGH 5V 0V DE 5V VOL VOH 0V A, B A, B 178591 F06 f = 125kHz, tr ≤ 10ns, tf ≤ 10ns 図7. _{レシーバの伝播遅延時間} 1.5V tPHL RO –VOD2 A – B 0V 0V 1.5V tPLH OUTPUT INPUT VOD2 VOL VOH 178591 F07 f = 125kHz, tr ≤ 10ns, tf ≤ 10ns 図8. _{レシーバのイネーブルおよびディスエーブル時間} 1.5V tZL(SHDN), tZL tZH(SHDN), tZH 1.5V 1.5V 1.5V tLZ 0.5V 0.5V tHZ

OUTPUT NORMALLY LOW

OUTPUT NORMALLY HIGH 5V 0V RE 5V 0V RO RO 178591 F08 f = 125kHz, tr ≤ 10ns, tf ≤ 10ns

(10)

LT1785/LT1785A/

LT1791/LT1791A

10

178591fc

アプリケーション情報

過電圧保護

LT1785/LT1791 RS485/RS422

トランシーバは、データ・ネット

ワーク上での過電圧フォールトに対する耐性を必要とするア

プリケーションに適しています。産業用機器では、RS485規格

に準拠するように指定された7V∼12Vの範囲よりはるかに

大きな同相電圧がノード間に加わることがあります。CMOS

RS485

トランシーバは、標準で8V∼12.5Vの絶対最大定格

を超える電圧によって損傷する可能性があります。LT1785ま

たはLT1791によって標準のRS485トランシーバ部品を置きか

えると、過電圧フォールトに起因するフィールド故障がなくな

り、高価な外付けの保護デバイスが不用になります。CMOS

RS485

トランシーバの過電圧に対する耐性には限界があるた

め、RS485動作の7V∼12Vの範囲内で、適正なデータ・ネッ

トワーク性能に影響を与えることなしに、効果的な外付け保

護ネットワークを実現するのは困難です。

LT1785/LT1791は過電圧定格が高いため、どのようなレベル

への拡張も容易に行えます。レシーバ入力およびドライバ出

力電圧を 60V以下に制限するシンプルなディスクリート部

品による回路をデバイスに追加して、必要とする任意のレベル

に保護を拡張することができます。120VACライン電圧までの

フォールトに対する保護回路を図11に示します。

LT1785/LT1791保護回路は、トランシーバ用の高電圧バイ

ポーラICプロセスを使用して実現しています。バイポーラ・プロ

セス特有の高いブレークダウン電圧によって、電源オフおよび

ハイ・インピーダンス状態における保護が可能になります。ド

ライバ出力にはフォールドバック電流制限設計を採用して、高

電流出力ドライブを可能にしながら、過電圧フォールトに対す

る保護を実現しています。

ESD

保護

LT1785/LT1791のI/OピンにはESD保護回路が内蔵されてお

り、アプリケーション環境での露出したポートやケーブルへの

放電によって生じるフィールド故障がなくなります。LT1785の

ピンAおよびBとLT1791のドライバ出力ピンYおよびZはIEC-1000-4-2レベル2に対して保護されています。これらのピンは、

15kV空中放電や 4kV接触放電の複数のESD衝撃に耐

えることができます。LT1791のレシーバ・ピンは入力インピー

ダンスが非常に大きいので、IEC-1000-4-2レベル2、つまり

15kV空中放電および 4kV接触放電に対して保護されてい

ます。このレベルのESD保護は、ほぼ最も厳しいESD環境での

フィールド故障に対する耐性を保証します。LT1791のレシー

バ入力のESD耐性は、これらのピンと直列に2.2k抵抗を追加

することにより、IECレベル4に準拠するまで向上させることが

できます。

低消費電力シャットダウン

LT1785/LT1791には、REおよびDEロジック入力があり、トラン

シーバの受信および送信モードを制御します。RE入力を L

状態にすると、通常のデータ受信が可能になります。REが H

のとき、レシーバ出力はハイ・インピーダンス状態になり、RO

データ・ラインの多重化が可能になります。DEロジック入力

は、ドライバ出力と同様の機能を果たします。DEを H 状態に

すると、差動ドライバ出力がアクティブになり、L 状態にする

と、両方のドライバ出力がハイ・インピーダンスになります。RE

およびDEロジック入力を接続することにより、1つのロジック

信号でトランシーバを受信モードから送信モードに切り替え

ることができます。DE入力は、CANバス・アプリケーションで

データ入力として使用します。

ドライバとレシーバの両方をディスエーブルすると、デバイスは

低消費電流シャットダウン・モードになります。最小3µsの内部

遅延時間が、受信-送信間の切り替えが必要な時に、微小な

ロジック・スキューに起因するシャットダウンが生じるのを防

ぎます。シャットダウン・モードからの回復時間は標準で12µs

です。このシャットダウン・モードからのウェイクアップ遅延を

必ず考慮に入れてください。CANアプリケーションにおいて、

最高250kボーのデータ・レートで伝送するには、REピンを L

に固定してシャットダウン・モードにならないようにする必要

があります。

(11)

LT1785/LT1785A/

LT1791/LT1791A

11

178591fc

アプリケーション情報

EMI

放射を抑制するためのスルーレート制限

LT1785/LT1791は、ドライバ出力のスルーレートを制御する

機能を備えており、これによって、本体およびデータ・ケーブル

からの高周波EMIの放射を抑制します。スルーレート制限は、

250kボーにデータ・レート動作を制限します。またスルーレー

ト制限は、スタブ、またはケーブルの不整合によって伝送ライ

ンの終端が不完全になることによる悪影響を緩和します。低

速で短距離のネットワークでは、ケーブルの終端をまったく行

わなくても、データ伝送に悪影響を及ぼさない場合もありま

す。

データ・ネットワーク・ケーブルの選択および終端

高速のデータ伝送レートで動作する長距離データ・ネット

ワークでは、高品質で減衰の少ない、よく整合のとれたケーブ

ル終端付のケーブルを使用する必要があります。データ・レー

トが低速の短距離ネットワークでは、非常に安価なPVCケー

ブルを使用できます。これらのケーブルは特性インピーダンス

がわずか72Ωです。LT1785/LT1791出力ドライバは、特性イン

ピーダンスが72Ωまでのケーブルのドライブを保証します。

図9. _全二重RS422 5 4 3 2 A B Z Y 12 11 10 9 RO RE DE DI 178591 F09 TX 120Ω 5 4 3 2 Y Z B A 9 10 11 12 RO LT1791 LT1791 RE DE DI RX TX 120Ω RX

(12)

LT1785/LT1785A/

LT1791/LT1791A

12

178591fc

パッケージ

N8_{パッケージ} 8ピンPDIP (細型0.300インチ) (LTC DWG # 05-08-1510) N8 1002 .065 (1.651) TYP .045 – .065 (1.143 – 1.651) .130 ± .005 (3.302 ± 0.127) .020 (0.508) MIN .018 ± .003 (0.457 ± 0.076) .120 (3.048) MIN 1 2 3 4 8 7 6 5 .255 ± .015* (6.477 ± 0.381) .400* (10.160) MAX .008 – .015 (0.203 – 0.381) .300 – .325 (7.620 – 8.255) .325+.035_–.015 +0.889 –0.381 8.255

(

)

NOTE： 1. 寸法は_{ミリメートル}インチ *寸法にはモールドのバリまたは突出部を含まない。モールドのバリまたは突出部は0.010インチ(0.254mm)を超えないこと .100 (2.54) BSC

(13)

LT1785/LT1785A/

LT1791/LT1791A

13

178591fc

パッケージ

S8_{パッケージ} 8ピン・プラスチック・スモール・アウトライン(細型0.150インチ) (LTC DWG # 05-08-1610) .016 – .050 (0.406 – 1.270) .010 – .020 (0.254 – 0.508)× 45˚ 0˚– 8˚ TYP .008 – .010 (0.203 – 0.254) SO8 0303 .053 – .069 (1.346 – 1.752) .014 – .019 (0.355 – 0.483) TYP .004 – .010 (0.101 – 0.254) .050 (1.270) BSC 1 2 3 4 .150 – .157 (3.810 – 3.988) NOTE 3 8 7 6 5 .189 – .197 (4.801 – 5.004) NOTE 3 .228 – .244 (5.791 – 6.197) .245 MIN .160 ±.005 推奨半田パッド・レイアウト .045 ±.005 .050 BSC .030 ±.005 TYP インチ（ミリメートル） NOTE： 1. 寸法は 2. 図は実寸とは異なる 3. これらの寸法にはモールドのバリまたは突出部を含まない。モールドのバリまたは突出部は0.006インチ(0.15mm)を超えないこと

(14)

LT1785/LT1785A/

LT1791/LT1791A

14

178591fc

パッケージ

N_{パッケージ} 14ピンPDIP (細型0.300インチ) (LTC DWG # 05-08-1510) N14 1103 .020 (0.508) MIN .120 (3.048) MIN .130 ± .005 (3.302 ± 0.127) .045 – .065 (1.143 – 1.651) .065 (1.651) TYP .018 ± .003 (0.457 ± 0.076) .005 (0.127) MIN .255 ± .015* (6.477 ± 0.381) .770* (19.558) MAX 3 1 2 4 5 6 7 8 9 10 11 12 13 14 .008 – .015 (0.203 – 0.381) .300 – .325 (7.620 – 8.255) .325+.035_–.015 +0.889 –0.381 8.255

(

)

NOTE： 1. 寸法は_{ミリメートル}インチ *寸法にはモールドのバリまたは突出部を含まない。モールドのバリまたは突出部は0.010インチ(0.254mm)を超えないこと .100 (2.54) BSC

(15)

LT1785/LT1785A/

LT1791/LT1791A

15

178591fc リニアテクノロジー・コーポレーションがここで提供する情報は正確かつ信頼できるものと考えておりますが、その使用に関する責務は一切負いません。また、ここに記載された回路結線と既存特許とのいかなる関連についても一切関知いたしません。なお、日本語の資料はあくまでも参考資料です。訂正、変更、改版に追従していない場合があります。最終的な確認は必ず最新の英語版データシートでお願いいたします。

パッケージ

S_{パッケージ} 14ピン・プラスチック・スモール・アウトライン(細型0.150インチ) (LTC DWG # 05-08-1610) 1 N 2 3 4 .150 – .157 (3.810 – 3.988) NOTE 3 14 13 .337 – .344 (8.560 – 8.738) NOTE 3 .228 – .244 (5.791 – 6.197) 12 11 10 9 5 6 7 N/2 8 .016 – .050 (0.406 – 1.270) .010 – .020 (0.254 – 0.508)× 45˚ 0˚ – 8˚ TYP .008 – .010 (0.203 – 0.254) S14 0502 .053 – .069 (1.346 – 1.752) .014 – .019 (0.355 – 0.483) TYP .004 – .010 (0.101 – 0.254) .050 (1.270) BSC .245 MIN N 1 2 3 N/2 .160 ±.005 推奨半田パッド・レイアウト .045 ±.005 .050 BSC .030 ±.005 TYP インチ（ミリメートル） NOTE： 1. 寸法は 2. 図は実寸とは異なる 3. これらの寸法にはモールドのバリまたは突出部を含まない。モールドのバリまたは突出部は0.006インチ(0.15mm)を超えないこと

(16)

LT1785/LT1785A/

LT1791/LT1791A

16

178591fc

 LINEAR TECHNOLOGY CORPORATION 1998 LT 0409 REV C • PRINTED IN JAPAN

リニアテクノロジー株式会社

〒102-0094 東京都千代田区紀尾井町3-6紀尾井町パークビル8F TEL 03-5226-7291● FAX 03-5226-0268 ● www.linear-tech.co.jp

標準的応用例

製品番号 説明注釈 LTC485 低消費電力RS485インタフェース・トランシーバ ICC = 300µA (標準) LTC491 差動ドライバおよびレシーバ・ペア ICC = 300µA LTC1483 超低消費電力RS485低EMIトランシーバドライバのスルーレートを制御 LTC1485 差動バス・トランシーバ 10Mボー動作 LTC1487 低EMI、シャットダウン、高入力インピーダンスの超低消費電力RS485トランシーババスで256個までのトランシーバを接続可能 LTC1520 50Mbps高精度クワッド・ライン・レシーバチャネル間スキュー400ps (標準) LTC1535 絶縁型RS485全二重トランシーバ表面実装パッケージで2500VRMSの絶縁 LTC1685 52MbpsのRS485半二重トランシーバ伝播遅延スキュー500ps (標準) LTC1687 52MbpsのRS485全二重トランシーバ伝播遅延スキュー500ps (標準) 図10. _半二重RS485_{ネットワーク動作} 4 3 2 1 A B 7 6 RO RE DE DI 178591 F10 RX TX RT 120Ω 120ΩRT LT1785 4 3 2 1 A B 7 6 RO RE DE DI RX TX LT1785 4 3 2 1 A B 7 6 RO RE DE DI 4 3 2 1 A B 7 6 RO RE DE DI LT1785 LT1785 4 3 2 1 A B 7 8 _V CC 5 6 RO RE DE DI RX TX RT,120Ω 178591 F11 0.1µF 300V 47Ω 1.5KE36CA 47Ω CARBON COMPOSITE 5W LT1785 RAYCHEM POLYSWITCH TR600-150 × 2 図11. 120V_のAC_{ライン・フォールト保護付き}RS485_{ネットワーク}
