TAIYO YUDEN

1/19

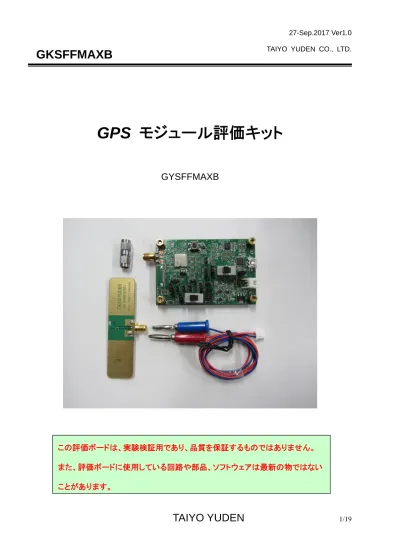

GPS モジュール評価キット

GYSFFMAXB

この評価ボードは、実験検証用であり、品質を保証するものではありません。

また、評価ボードに使用している回路や部品、ソフトウェアは最新の物ではない

ことがあります。

(2)

TAIYO YUDEN

2/19

１．紹介 ... 3

２．適合モジュール ... 3

３．付属品 ... 3

４．推奨動作環境………3

５．評価ボードレイアウト ... 4

６．接続例 ... 5-7

７．ソフトウｴアのインストール ... 8

８．MINIGPS アプリケーション例 ... 9-11

９．NMEA2KMZ アプリケーション ... 11

１０．バックアップモードの操作 ... 12-13

１１．評価ボードのピン説明 ... 14

１２．評価ボードの部品表 ... 15-17

１３．評価ボード回路図 ... 18-19

Rev. Record

(3)

TAIYO YUDEN

3/19

１．紹介

本評価ボードは、太陽誘電が開発・販売する GPS モジュールの試験用に開発されたものです。本評価ボードにより、太陽誘電の GPS モジュールの受信試験を容易に行うことができます。

２．適合モジュール

GYSFFMAXB

３．付属品

1 Evaluation Board (Model_name: GBSFFMAXB) 1 piece

2 DC Power Cable 1 piece

3

CD

1, Control tool: Mini GPS (released by Mediatek), 2, USB to UART Bridge controller

Driver :CP210xVCP_WIN_XP_S2K3_Vista_7.exe 3, NMEA to KMZ Utility:NMEA2KMZ

4, This manual

1 disc

4 Antenna Board (AH316M157501) 1 piece

注：評価ボードにはジャンパー・ソケットがすでに取り付けられています。

４．推奨動作環境

OS : *Windows XP, Windows7 CPU : 1GHz 以上 RAM: 500MB 以上 I/F : USB

(4)

TAIYO YUDEN

4/19

５．評価ボードレイアウト

ボードサイズ(TE8241: コントロールボード): 80mm x 53mm USB コネクター: ミニタイプ B 図１評価ボードレイアウト 注意：ＧＰＳアンテナは、GPS モジュールに取り付けられていません。評価ボードの SMA RF コネクタは、アンテナボード（AH316M157501）または GPS シミュレータに接続します。 Reset SW CN1: USB connecter (mini type B) GPS antenna connecter TP23: 1pps output CN2:

External Power Supply Connector (DC 5V) JP2,JP3:

Power Supply select pin SWITCH3:

(5)

TAIYO YUDEN

5/19

６．接続例

(1)電源供給

ケース 1) Power supply = USB Bus Power

図２電源供給（ケース１）

ケース 2) Power supply = External Power source

図３電源供給（ケース２）

注意：

（1）評価ボードの電源を入れた後、必ず PC アプリケーションを操作してください。（操作手順を間違えた場合、評価ボードは機能しません）。

（2）本評価ボードは、USB I / F のみに対応しています。 USB-UART コンバータはボードに内蔵されています。 USB-UART コンバータは、Silicon Laboratories Inc.製の CP2102 です。

CD-ROM にパッケージされている CP2102 ドライバをインストールします。 PC PC I/F: USB Power Supply:DC 5V Power Supply: USB Bus Power

I/F: USB EV board: GPS MODULE (GYSFFMAXB) EV board: GPS MODULE (GYSFFMAXB)

JP1 (USB Bus POWER): short

JP2 ( External POWER): open

JP2 ( External POWER): short JP1 ( USB Bus POWER): open

Antenna board (AH316M157501)

(6)

TAIYO YUDEN

6/19 (2)スイッチの設定起動時に評価ボード上のスイッチを下のように設定してください。 図４スイッチの設定 SW2: GPS Enable.(Timer function)

左側 (“LDO CE”): 評価ボードの LDO をオンにします。起動時に左側に設定する必要があります。 (Timer function mode)

右側 (“OFF”) : LDO をオフにします。 (Normal mode) SW3: Power switch to VDD3V3. 左側 (“VDD3V3”) : VDD3V3 に電源を供給してください。起動時に左側に設定する必要があります。右側 (“OFF”) : パワーオフ SW3:LEFT SIDE(“VDD3V3”) SW2:LEFT SIDE(“LDO CE”)

(7)

TAIYO YUDEN

7/19 図 5. 接続例 注意： *外部電源を使用する場合。 USB バス電源を使用する場合、外部 DC 電源は不要です。 HOST PC GPS MODULE USB CABLE DC POWER SUPPLY* EVALUATION BOARD DCPOWER SUPPLY CABLE Antenna Board (AH316M1570)

(8)

TAIYO YUDEN

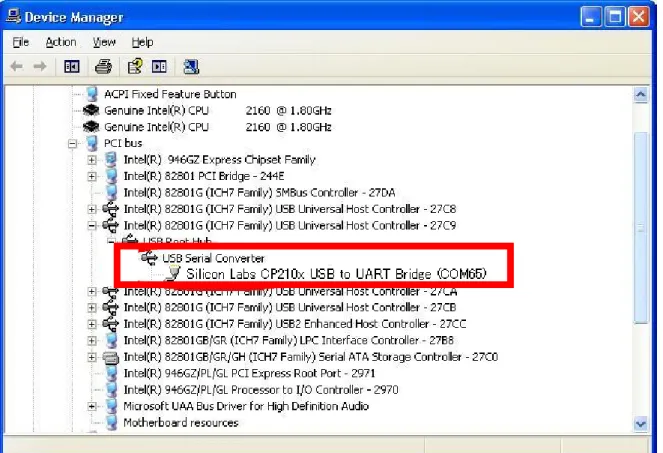

8/19 図 6. デバイスマネージャのスクリーン図

７．ソフトウｴアのインストール

MINI GPS と NMEA2KMZ のインストール

“MINI GPS”と“NMEA2KMZ”を CD-ROM からホスト PC へコピーします。

CP2102 ドライバーのインストール

1 ）ホスト PC にフォルダを作成し、 CD-ROM にある「 CDM20814_WHQL_Certified.lzh 」をコピーします。次に "CDM20814_WHQL_Certified.lzh"を抽出します。

（2）5V 電源を供給します（USB 電源を使用する場合は不要です）。 USB ミニタイプ B コネクタを評価ボードに接続し、USB タイプ A コネクタをホスト PC に接続します。

（3）「新しいハードウェアの検出ウィザード」ウィンドウが表示された場合は、ドライバのインストール画面の指示に従って、「CDM20814_WHQL_Certified.lzh」を抽出したフォルダに移動します。

（4）CP2102 ドライバが正常にインストールされると、ホスト PC のデバイスマネ－ジャに USB シリアルポートが表示されます。

(9)

TAIYO YUDEN

9/19 図 7. MiniGPS の オープニングスクリーン 図 8. 各パラメータの説明

８．MINIGPS アプリケーション例

MINIGPS アプリケーションを使用して、GPS モジュールを操作し評価することができます。以下は、MINIGPS アプリケーションのための簡単な説明です。詳しくは、CD-ROM に収録されている「MiniGPS 1.37 User Manual」を参照してください。

1.準備

（1）評価ボード（図 4 参照）のスイッチ設定を確認し、評価ボードの電源を入れます。

（2）USB ケーブルを評価ボードとホスト PC に接続します。デバイスマネージャの COM ポート番号を確認してください。

（3）「COM ポート番号」を設定した後、 115200 を MiniGPS の「Baud_rate」として使用する場合は、「開く」ボタンを選択します。 GPS モジュールとホスト PC 間の接続が成功すると、NMEA 文が出力されます。 NMEA 文の確認方法は、「3. ログデータの記録」を参照してください Date UTC Time Latitude Longitude Altitude

Fix type(SPS/PPS etc.) Receiving speed Dilution of Precision

(Position, Horizontal, Vertical)

CNR of the satellite

Select start mode Baudrate Satellite No.

(10)

TAIYO YUDEN

10/19 図 9. "TTFF"の表示 2.位置特定の開始（1）「ホットスタート」または「ウォームスタート」または「コールドスタート」のスタートボタンを押して、衛星の検索を開始し、位置を特定します。（2）GPS モジュールが 4 つの衛星からの情報を取得すると、位置を特定し、画面に「TTFF」と表示されます。 TTFF(sec) Start_mode

(11)

TAIYO YUDEN

11/19 図 10. NMEA log ３. Log_data のレコード（1）「Ctrl」+「Alt」+「S」キーを押して「設定」タブを表示し、選択します。（2）GPS モジュールが正常に動作すると、NMEA が下のウィンドウに表示されます。（3）NMEA 出力設定の各項を設定し、NMEA 出力の形式を定義します。（4） "NMEA ログ"ボタンを押すと、 "名前を付けて保存"ウィンドウが表示されます。 [名前を付けて保存]ウィンドウに NMEA ログデータを保存するフォルダを指定します。

９．NMEA2KMZ アプリケーション

"NMEA2KMZ.exe"アプリケーションは CD-ROM にパッケージ化されています。 GPS 受信機の NMEA ログファイルを KML または KMZ ファイルに変換して、KML を Google Earth の ZIP 形式で圧縮することができます。詳細については、「README.TXT」を参照してください。

Choose NMEA format to record

Push the button of "NMEA Log" to record log data

(12)

TAIYO YUDEN

12/19 図 11. バックアップモード(ケース１)におけるスイッチの設定 図 12. バックアップモード(ケース２)におけるスイッチの設定

１０．バックアップモードの操作

バックアップモードは、RTC クロックを除くほとんどの回路をオフにする省電力モードです。最大限の電力が節約できます。以下は、GPS モジュールをバックアップモードに設定する方法です。 ケース 1. SW3 による VDD3V3 のパワーオフ SW3 を右側（ "OFF"）にすると、VDD3V3 電源は GPS モジュールに供給されず、バックアップモードに強制されます。（この場合、SW2 の左右両サイドは OK に設定されています。 ケース 2. “TIMER” function による VDD3V3 のパワーオフ GPS モジュールの「TIMER」ピンは、LD2 の「CE」（チップイネーブル）ピンと SW2 に接続されています。この LDO は VDD3V3 に電力を供給します。 GPS モジュールがソフトウェア（NMEA）コマンドによってバックアップモードに設定されている場合、タイマピンがローになり、LDO がオフになります。（ソフトウェアの詳細については、MT3339（mediatek）に関連するドキュメントを参照してください）。ケース 2 の場合、SW2 はソフトウェア機能を使用するソフトウェアコマンドを発行する前に右側（ "OFF"）に設定し、バックアップモードを設定します。SW3 は左側（ "VDD3V3"）に設定する必要があります。 SW3:RIGHT SIDE(“OFF”) SW3:LEFT SIDE(“VDD3V3”) SW2: RIGHT SIDE(“OFF”)

(13)

TAIYO YUDEN

13/19 図 13. “1pps”信号出力設定

注意: 1pps 信号

"3DFix"時のみ TP23（1pps）から "1pps"信号が出力されます。

“1pps” 信号出力設定:

Duty cycle : 0.1 (pulse wide:100msec) Output mode: 3D Fix only

(14)

TAIYO YUDEN

14/19

１１．評価ボードのピン説明

Jumper Connector

Connector No. Default Setting Description

CN1 - USB mini type B connector CN2 - External Power Supply CN3 1Pin-2Pin short Reset Voltage

CN4 2Pin-3Pin short IO voltage level select (set 1.8V IO voltage ) CN5 Open Test Pad of TX0 and RX0

CN6 Open Not Available

CN7 - Not Available CN8 - Not Available CN9 - Not Available

JP1 1Pin-2Pin short

USB BUS power supply to the evaluation board

(JP2 should be open if USB BUS power is supplied to the evaluation board.)

JP2 Open

5V external power supply to the evaluation board.

(JP1 should be open if external power is supplied to the evaluation board.)

JP3 1Pin-2Pin short VDD3V3 Backup power supply JP4 1Pin-2Pin short VDD3V3 power (Main power) supply

JP5 - Not Available

JP6 1Pin-2Pin short 1.8V IO power supply

JP7 - Not Available

JP8 1Pin-2Pin short VDD3V3 power (Main power) supply

JP9 - Not Available

JP10 - Not Available

JP11 1Pin-2Pin short VDD3V3 Backup power supply JP12 - Not Available

JP13 - Not Available

SW1 - RESET SWITCH

SW2

Timer function

Should be switched to the left side(“ON”) when turn off the GPS module

SW3 “ON” side - Main Power ON

“OFF” side - Main Power OFF (BACKUP MODE)

SMA1 SMA RF connecter on the evaluation board is connected to

(15)

TAIYO YUDEN

15/19

１２．評価ボードの部品表

No. PART NAME Description Supplier Remark

C1 GMK212BJ106ML-T Capacitor Taiyo Yuden or equivalent C2 EMK107 BJ225KA-T Capacitor Taiyo Yuden or equivalent C3 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C4 EMK107 BJ475KA-T Capacitor Taiyo Yuden or equivalent C5 EMK107 BJ225KA-T Capacitor Taiyo Yuden or equivalent C6 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C7 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C8 GMK212BJ106ML-T Capacitor Taiyo Yuden or equivalent C9 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C10 EMK107 BJ106KA-T Capacitor Taiyo Yuden or equivalent

C11 - - -

C12 EMK107 BJ106KA-T Capacitor Taiyo Yuden or equivalent C13 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C14 EMK107 BJ106KA-T Capacitor Taiyo Yuden or equivalent

C15 - - -

C16 - - -

C17 - - -

C18 EMK107 BJ106KA-T Capacitor Taiyo Yuden or equivalent C19 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C20 EMK107 BJ106KA-T Capacitor Taiyo Yuden or equivalent

C21 - - -

C22 - - -

C23 - - -

C24 EMK105 BJ104KV-F Capacitor Taiyo Yuden or equivalent C25 EMK105 BJ225KV-F Capacitor Taiyo Yuden or equivalent C27 EMK105 BJ225KV-F Capacitor Taiyo Yuden or equivalent

C28 - - -

C29 - - -

C30 - - -

C32 - - -

C33 - - -

C34 EMK105 BJ225KV-F Capacitor Taiyo Yuden or equivalent

C35 - - -

C36 - - -

CN1 UX60SC-MB-5ST USB mini type B HIROSE or equivalent CN2 S2B-XH-A connector JST or equivalent

CN3 PIN_HEADER_S03 3Pin_Header HIROSE or equivalent CN4 PIN_HEADER_S03 3Pin_Header HIROSE or equivalent CN5 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent CN6 PIN_HEADER_S03 3Pin_Header HIROSE or equivalent

(16)

TAIYO YUDEN

16/19

CN8 - - -

CN9 - - -

JP1 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent JP2 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent JP3 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent JP4 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent

JP5 - -

-JP6 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent

JP7 - -

-JP8 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent

JP9 - -

-JP10 - -

-JP11 PIN_HEADER_S02 2Pin_Header HIROSE or equivalent JP12 - -

-JP13 - -

-D1 SML-310MT LED ROHM or equivalent D2 RB521S-30 Diode ROHM or equivalent D3 RB521S-30 Diode ROHM or equivalent D4 SML-310MT LED ROHM or equivalent R1 MCR01 JPW Resister ROHM or equivalent R2 MCR01 JPW Resister ROHM or equivalent R3 MCR01 JPW Resister ROHM or equivalent

R4 - - -

R5 - - -

R6 - - -

R7 MCR01 103J Resister ROHM or equivalent R8 MCR01 103J Resister ROHM or equivalent R9 MCR01 103J Resister ROHM or equivalent R10 MCR01 103J Resister ROHM or equivalent R11 MCR01 103J Resister ROHM or equivalent R12 MCR01 103J Resister ROHM or equivalent R13 MCR01 103J Resister ROHM or equivalent R14 MCR01 103J Resister ROHM or equivalent R15 MCR01 103J Resister ROHM or equivalent R16 MCR01 JPW Resister ROHM or equivalent

R17 - - -

R18 MCR01 JPW Resister ROHM or equivalent

R19 - - -

R20 CR10-221JV Resister HOKURIKU or equivalent R21 CR10-104JV Resister HOKURIKU or equivalent R22 CR10-104JV Resister HOKURIKU or equivalent

(17)

TAIYO YUDEN

17/19

R23 MCR01 JPW Resister ROHM or equivalent

R24 - - -

R25 CR10-221JV Resister HOKURIKU or equivalent R26 MCR01 103J Resister ROHM or equivalent R27 - - -

R28 - - -

L1 - - -

SMA1 142-0701-851 SMA connector Johnson or equivalent SW1 HP03-15AFKP2 Switch Nikkai or equivalent SW2 CS-12AAP1 Switch Nikkai or equivalent SW3 CS-12AAP1 Switch Nikkai or equivalent U1 CP2102 USB-UART converter Silicon Laboratories U2 SN74AVCH4T245PWR Level shifter Texas Instruments U3 LM2937IMP-3.3 LDO NS or equivalent

U5 - -

-U6 XC6219F182MR LDO TOREX or equivalent

U7 - -

-U8 RN5VD25AA Voltage detector Ricoh or equivalent

U9 GYSFFMAXB GPS Module TAIYO YUDEN U10 XC6222B311MR-G LDO TOREX or equivalent

(18)

(19)

TAIYO YUDEN

19/19

GYSFFMAXB (SMDtype Module)
