(1)

一般構造用圧延鋼材

(JIS G 3101)

溶接構造用圧延鋼材

(JIS G 3106)

溶接構造用耐候性熱間圧延鋼材

(JIS G 3114)

建築構造用耐火鋼材

(新日鐵住金販売品規格)

NSGH鋼

SN400A、B

SN490B

SS400

SM400A、B

SM490A、B

SM490YA、YB

SMA400AW、BW

SMA490AW、BW

NSFR400A、B

NSFR490A、B

NSGH325B、C

NSGH355B、C

一般構造用溶接軽量H形鋼

(JIS G 3353)

SWH400

建築構造用圧延鋼材

(JIS G 3136)

建築構造用溶接軽量H形鋼

(新日鐵住金販売品規格)

NSSWH490W、B

建築構造用高降伏点H形鋼

(新日鐵住金販売品規格)

NSYP345B

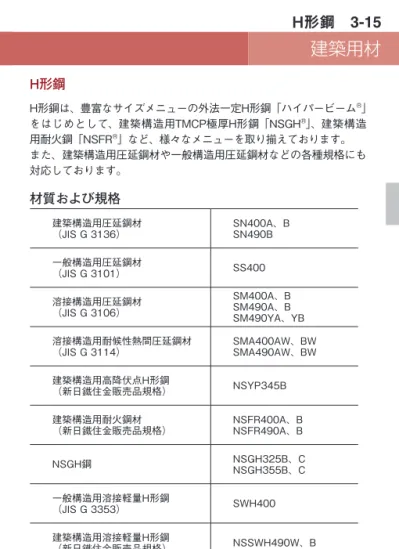

H形鋼は、豊富なサイズメニューの外法一定H形鋼「ハイパービーム 」

をはじめとして、建築構造用TMCP極厚H形鋼「NSGH 」、建築構造

用耐火鋼「NSFR 」など、様々なメニューを取り揃えております。

また、建築構造用圧延鋼材や一般構造用圧延鋼材などの各種規格にも

対応しております。

材質および規格

備考:上記以外の材質についてはあらかじめご相談ください。

H形鋼

(2)

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 有効断面のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 Y b b 2 d Y 2 d X X

広幅系列〈寸法〉

シリーズ (mm) 寸法(mm) 断面積 (cm2)(k /m)単位質量 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 材質 圧縮用 有効断 面積 (cm2) H B t1 t2 r lx ly ix iy Zx Zy *100×100 100 100 6 08 08 21.59 16.9 378 134 4.18 2.49 75.6 26.7 21.59 125×125 125 125 6.509 08 30.00 23.6 839 293 5.29 3.13 134 46.9 30.00 150×150 150 150 7 10 08 39.65 31.1 1,620 563 6.40 3.77 216 75.1 39.65 175×175 175 175 7.5 11 13 51.43 40.4 2,900 984 7.50 4.37 331 112.0 51.43 200×200 200 200 8 12 13 63.53 49.9 4,720 1,600 8.62 5.02 472 160.0 63.53 250×250 250 250 9 14 13 91.43 71.8 10,700 3,650 10.80 6.32 860 292.0 91.43 300×300 300 300 10 15 13 118.50 93.0 20,200 6,750 13.10 7.55 1,350 450.0118.50 350×350 350 350 12 19 13 171.90 135.0 39,800 13,600 15.20 8.89 2,280 776.0171.90 400×400 400 400 13 21 22 218.70 172.0 66,600 22,400 17.5010.10 3,330 1,120.0218.70 414 405 18 28 22 295.40 232.0 92,800 31,000 17.7010.20 4,480 1,530.0295.40 428 407 20 35 22 360.70 283.0119,000 39,400 18.2010.40 5,570 1,930.0360.70 458 417 30 50 22 528.60 415.0187,000 60,500 18.8010.70 8,170 2,900.0528.60 498 432 45 70 22 770.10 605.0298,000 94,400 19.7011.1012,000 4,370.0770.10 備考: ① ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しください。 ② *印サイズは常時は圧延いたしておりませんので、ご使用の際はあらかじめご相談 ください。 ③ 圧縮用有効断面積および有効断面係数は、表1に示す幅厚比(FC)範囲内を有効と して計算しています。圧縮用有効断面積は柱の幅厚比、有効断面係数は梁の幅厚比 の規定値より算出しています。 ④ i :圧縮フランジと、はりせいの1/6とからなるT形断面のウェブ軸まわりの断面二 次半径。 ⑤ F値は表2の通りです。 ⑥ η=(i・A)/(B・t2) ⑦ 梁、柱の種別は、SN400B、490Bに対して適用が可能な表3により算定しています。 アンダーラインで示すランクは、SM材、SS材の場合異なるのでご注意ください。

H形鋼寸法および断面性能表

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 有効断面のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 Y b b 2d Y 2d X X 表1 昭55建告第1792号によるFCランク幅厚比 部材 部位 幅厚比(FC) 梁 フランジ 15.5√235/F ウェブ 71√235/F 柱 フランジ 15.5√235/F ウェブ 48√235/F 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 40mm超 215 295 表3 「2007年版建築物の構造関係技術基準解説書」に示されるSN材の場合の幅厚比の規定 建築構造用圧延鋼材(SN材)を使用したH形鋼断面部材(梁、柱)の種別は、昭55建告第1791号第四号 ただし書、または昭55建告第1792号第1ただし書の規定を適用し、以下によっても良い。 部材 鋼種 定数 FAkf、kw、kcの値FB FC 梁 SN400B kf 022 027 032 kw 144 175 209 kc 100 100 110 SN490B kwkf 011826 014733 018040 kc 100 100 110 柱 SN400B kf 022 027 032 kw 071 087 104 kc 071 071 074 SN490B kwkf 002663 003377 004094 kc 071 071 074

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

かつ [SM、SS材は異なります] SN400 材質 SN490 横座屈断 面二次半 径(cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 有効断面係数(cm3圧縮用 有効断 面積 (cm2) 有効断面係数(cm3 フラ ンジ ウェブ 梁 柱 Zx Zy Zx Zy i SN400SN490SN400SN490 Zpx Zpy 75.6 26.7 21.59 75.6 26.7 2.75 3.44 6.25 14.00 FA FA FA FA 86.4 41.0 134.0 46.9 30.00 134.0 46.9 3.45 3.84 6.94 16.50 FA FA FA FA 152 71.7 216.0 75.1 39.65 216.0 75.1 4.15 4.15 7.50 18.60 FA FA FA FA 243 114.0 331.0 112.0 51.43 331.0 112.0 4.80 4.36 7.95 20.40 FA FA FA FA 370 172.0 472.0 160.0 63.53 472.0 160.0 5.50 4.59 8.33 22.00 FA FA FA FA 525 244.0 860.0 292.0 91.43 860.0 292.0 6.91 4.93 8.93 24.70 FA FA FA FA 953 443.0 1,350.0 450.0118.50 1,350.0 450.0 8.28 5.52 10.0027.00 FA FA FA FB 1,480 683.0 2,280.0 776.0171.90 2,280.0 776.0 9.71 5.11 9.21 26.00 FA FA FA FA 2,520 1,180.0 3,330.01,120.0218.70 3,330.01,120.011.005.25 9.52 27.50 FA FA FA FB 3,670 1,700.0 4,480.01,530.0295.40 4,480.01,530.011.204.10 7.23 19.90 FA FA FA FA 5,030 2,330.0 5,570.01,930.0360.70 5,570.01,930.011.403.42 5.81 17.90 FA FA FA FA 6,310 2,940.0 8,170.02,900.0528.60 8,170.02,900.011.802.58 4.17 11.90 FA FA FA FA 9,540 4,440.0 12,000.04,370.0770.1012,000.04,370.012.302.03 3.09 7.96 FA FA FA FA 14,500 6,720.0

(3)

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 有効断面のとり方 Y b b 2 d Y 2 d X X 備考: ① ご注文の際は実寸法(H×B×t1×t2×長さ)で お示しください。 ② *印サイズは常時は圧延いたしておりませんの で、ご使用の際はあらかじめご相談ください。 ③ 圧縮用有効断面積および有効断面係数は、表1 に示す幅厚比(FC)範囲内を有効として計算 しています。圧縮用有効断面積は柱の幅厚比、 有効断面係数は梁の幅厚比の規定値より算出し ています。 ④ i :圧縮フランジと、はりせいの1/6とからな るT形断面のウェブ軸まわりの断面二次半径。 ⑤ F値は表2の通りです。 ⑥ η=(i・A)/(B・t2) ⑦ 梁、柱の種別は、SN400B、490Bに対して適 用が可能な表3により算定しています。アンダー ラインで示すランクは、SM材、SS材の場合異 なるのでご注意ください。 シリーズ (mm) 寸法(mm) 断面積 (cm2)(k /m)単位質量 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 材質 圧縮用 有効断 面積 (cm2) H B t1 t2 r lx ly ix iy Zx Zy *150×100 148 100 06 09 08 26.35 20.7 1,000 150 6.17 2.39 135 30.1 26.35 200×150 194 150 06 09 08 38.11 29.9 2,630 507 8.30 3.65 271 67.6 38.11 250×175 244 175 07 11 13 55.49 43.6 6,040 984 10.404.21 495 112.0 55.49 300×200 294 200 08 12 13 71.05 55.8 11,100 1,600 12.504.75 756 160.0 71.05 350×250 340 250 09 14 13 99.53 78.1 21,200 3,650 14.606.05 1,250 292.0 99.53 400×300 390 300 10 16 13 133.30 105.0 37,900 7,200 16.907.35 1,940 480.0133.30 450×300 440 300 11 18 13 153.90 121.0 54,700 8,110 18.907.26 2,490 540.0153.90 500×300 488 300 11 18 13 159.20 125.0 68,900 8,110 20.807.14 2,820 540.0159.20 600×300 588 300 12 20 13 187.20 147.0114,000 9,010 24.706.94 3,890 601.0187.20 700×300 700 300 13 24 18 231.50 182.0197,000 10,800 29.206.83 5,640 721.0231.50 800×300 800 300 14 26 18 263.50 207.0286,000 11,700 33.006.67 7,160 781.0257.90 900×300 890 299 15 23 18 266.90 210.0339,000 10,300 35.606.20 7,610 687.0253.70 900 300 16 28 18 305.80 240.0404,000 12,600 36.406.43 8,990 842.0299.40 912 302 18 34 18 360.10 283.0491,000 15,700 36.906.59 10,800 1,040.0360.10 918 303 19 37 18 387.40 304.0535,000 17,200 37.206.67 11,700 1,140.0387.40

中幅系列〈寸法〉

表1 昭55建告第1792号による    FCランク幅厚比 部材 部位 幅厚比(FC) 梁 フランジウェブ 15.5√235/F71√235/F 柱 フランジウェブ 15.5√235/F48√235/F 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325

H形鋼寸法および断面性能表

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 有効断面のとり方 Y b b 2 d Y 2 d X X 表3 「2007年版建築物の構造関係技術基準解説書」に示されるSN材の場合の幅厚比の規定 建築構造用圧延鋼材(SN材)を使用したH形鋼断面部材(梁、柱)の種別は、昭55建告第1791号第四号 ただし書、または昭55建告第1792号第1ただし書の規定を適用し、以下によっても良い。 部材 鋼種 定数 FAkf、kw、kcの値FB FC 梁 SN400B kf 022 027 032 kw 144 175 209 kc 100 100 110 SN490B kwkf 011826 014733 018040 kc 100 100 110 柱 SN400B kf 022 027 032 kw 071 087 104 kc 071 071 074 SN490B kwkf 002663 003377 004094 kc 071 071 074

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

かつ SN400 材質 SN490 横座屈断 面二次半 径(cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 有効断面係数(cm3圧縮用 有効断 面積 (cm2) 有効断面係数(cm3 フラ ンジ ウェブ 梁 柱 Zx Zy Zx Zy i SN400SN490SN400SN490 Zpx Zpy 135 30.1 26.35 135 30.1 2.71 4.46 5.56 21.7 FA FA FA FA 154 46.4 271 67.6 38.11 271 67.6 4.09 5.87 8.33 29.3 FA FA FA FB 301 103.0 495 112.0 55.49 495 112.04.72 5.99 7.95 31.7 FA FA FA FB 550 172.0 756 160.0 71.05 756 160.05.38 6.59 8.33 33.8 FA FA FA FB 842 245.0 1,250 292.0 99.53 1,250 292.06.79 6.60 8.93 34.7 FA FA FA FB 1,380 445.0 1,940 480.0133.30 1,940 480.08.19 6.66 9.38 35.8 FA FA FB FB 2,140 730.0 2,490 540.0153.90 2,490 540.08.16 6.65 8.33 36.7 FA FA FA FB 2,760 823.0 2,820 540.0159.20 2,820 540.08.10 7.32 8.33 41.1 FA FA FB FD 3,130 825.0 3,890 601.0183.30 3,890 601.08.01 7.85 7.50 45.7 FA FA FB FD 4,350 921.0 5,640 721.0220.40 5,640 721.07.95 7.73 6.25 50.2 FA FA FD FD 6,340 1,110.0 7,160 781.0243.80 7,160 781.07.87 8.08 5.77 53.4 FA FA FD FD 8,100 1,210.0 7,610 687.0237.60 7,610 687.07.59 9.83 6.50 56.3 FA FC FD FD 8,750 1,080.0 8,990 842.0281.00 8,990 842.07.75 8.31 5.36 52.8 FA FA FD FD 10,300 1,320.0 10,800 1,040.0346.90 10,800 1,040.07.90 7.01 4.44 46.9 FA FA FC FD 12,300 1,620.0 11,700 1,140.0381.20 11,700 1,140.07.96 6.52 4.09 44.4 FA FA FB FD 13,400 1,780.0 [SM、SS材は異なります]

(4)

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 有効断面のとり方 Y b b 2 d Y 2 d X X

細幅系列〈寸法〉

シリーズ (mm) 寸法(mm) 断面積 (cm2)(k /m)単位質量 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 材質 圧縮用 有効断 面積 (cm2) H B t1 t2 r lx ly ix iy Zx Zy *150×75 150075 5.0 07 08 17.85 14.0 666 49.5 6.11 1.66 88.8 13.2 17.85 *175×90 175090 5.0 08 08 22.90 18.0 1,210 97.5 7.26 2.06 138.0 21.7 22.90 200×100 200 100 5.508 08 26.67 20.9 1,810 134.0 8.23 2.24 181.0 26.7 26.67 250×125 250 125 6.0 09 08 36.97 29.0 3,960 294.010.402.82 317.0 47.0 36.97 300×150 300 150 6.509 13 46.78 36.7 7,210 508.012.403.29 481.0 67.7 46.78 350×175 350 175 7.011 13 62.91 49.4 13,500 984.014.603.96 771.0 112.0 62.91 400×200 400 200 8.013 13 83.37 65.4 23,500 1,740.016.804.56 1,170.0 174.0 83.37 450×200 450 200 9.014 13 95.43 74.9 32,900 1,870.018.604.43 1,460.0 187.0 95.43 500×200 500 200 10.016 13 112.30 88.2 46,800 2,140.020.404.36 1,870.0 214.0112.30 600×200 600 200 11.017 13 131.70 103.0 75,600 2,270.024.004.16 2,520.0 227.0130.40 備考: ① ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しください。 ② *印サイズは常時は圧延いたしておりませんので、ご使用の際はあらかじめご相談 ください。 ③ 圧縮用有効断面積および有効断面係数は、表1に示す幅厚比(FC)範囲内を有効と して計算しています。圧縮用有効断面積は柱の幅厚比、有効断面係数は梁の幅厚比 の規定値より算出しています。 ④ i :圧縮フランジと、はりせいの1/6とからなるT形断面のウェブ軸まわりの断面二 次半径。 ⑤ F値は表2の通りです。 ⑥ η=(i・A)/(B・t2) ⑦ 梁、柱の種別は、SN400B、490Bに対して適用が可能な表3により算定しています。 アンダーラインで示すランクは、SM材、SS材の場合異なるのでご注意ください。

H形鋼寸法および断面性能表

Y Y t1 t 2 X B X H r t1 B t 2 H 幅厚比のとり方 フランジ B/2t2 ウェブ(H-2t2)/t1 有効断面のとり方 Y b b 2 d Y 2 d X X 表1 昭55建告第1792号によるFCランク幅厚比 部材 部位 幅厚比(FC) 梁 フランジウェブ 15.5√235/F71√235/F 柱 フランジウェブ 15.5√235/F48√235/F 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 表3 「2007年版建築物の構造関係技術基準解説書」に示されるSN材の場合の幅厚比の規定 建築構造用圧延鋼材(SN材)を使用したH形鋼断面部材(梁、柱)の種別は、昭55建告第1791号第四号 ただし書、または昭55建告第1792号第1ただし書の規定を適用し、以下によっても良い。 部材 鋼種 定数 FAkf、kw、kcの値FB FC 梁 SN400B kwkf 014422 017527 020932 kc 100 100 110 SN490B kf 026 033 040 kw 118 147 180 kc 100 100 110 柱 SN400B kwkf 002271 002787 010432 kc 071 071 074 SN490B kf 026 033 040 kw 063 077 094 kc 071 071 074

(k

(B/2t

f/

F

/

98)

2

(k

w/

F

/

98)

2 2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

かつ SN400 材質 SN490 横座屈断 面二次半 径(cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 有効断面係数(cm3圧縮用 有効断 面積 (cm2) 有効断面係数(cm3 フラ ンジ ウェブ 梁 柱 Zx Zy Zx Zy i SN400SN490SN400SN490 Zpx Zpy 88.8 13.2 17.85 88.8 13.2 1.96 5.60 5.36 27.2 FA FA FA FA 102 20.8 138.0 21.7 22.90 138.0 21.7 2.39 5.81 5.63 31.8 FA FA FA FB 156 33.6 181.0 26.7 26.67 181.0 26.7 2.63 6.57 6.25 33.5 FA FA FA FB 205 41.6 317.0 47.0 36.97 317.0 47.0 3.30 7.33 6.94 38.7 FA FA FA FB 358 72.7 481.0 67.7 46.78 481.0 67.7 3.87 8.61 8.33 43.4 FA FA FB FD 542 105.0 771.0 112.0 61.77 771.0 112.04.60 8.35 7.95 46.9 FA FA FC FD 864 173.0 1,170.0 174.0 81.65 1,170.0 174.05.29 8.13 7.69 46.8 FA FA FC FD 1,310 267.0 1,460.0 187.0 92.85 1,460.0 187.05.23 8.40 7.14 46.9 FA FA FC FD 1,650 290.0 1,870.0 214.0108.90 1,870.0 214.05.20 8.13 6.25 46.8 FA FA FC FD 2,130 333.0 2,520.0 227.0121.70 2,520.0 227.05.09 8.98 5.88 51.5 FA FA FD FD 2,900 358.0 [SM、SS材は異なります]

(5)

B H Cx t 2 t1 r y y xⅠ xⅠ y y xⅡ xⅡ b b d t 2 t1 引張側 図1 圧縮側 圧縮側 図2 引張側 図3

広幅系列〈寸法〉

シリーズ (mm) 寸法(mm) 断面積 (cm2) 単位 質量 (k /m) 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 重心 Cx (cm) H B t1 t2 r lx ly ix iy Zx Zy 100×100 50.0100 6.0 08 08 10.79 8.47 16.1 66.8 1.22 2.49 4.03 13.4 1.00 125×125 62.5125 6.509 08 15.00 11.80 35.0 147.01.53 3.13 6.91 23.5 1.19 150×150 75.0150 7.010 08 19.82 15.60 66.4 282.01.83 3.77 10.80 37.5 1.37 175×175 87.5175 7.5 11 13 25.71 20.20 115.0 492.02.11 4.37 15.90 56.2 1.55 200×200100.0200 8.012 13 31.77 24.90 184.0 801.02.41 5.02 22.30 80.1 1.73 250×250125.0250 9.014 13 45.72 35.90 412.0 1,820.03.00 6.32 39.50 146.02.08 300×300150.0300 10.015 13 59.23 46.50 798.0 3,380.03.67 7.55 63.70 225.02.47 350×350175.0350 12.019 13 85.95 67.50 1,520.0 6,790.04.20 8.89 104.00 388.02.87 400×400 200.0400 13.021 22 109.30 85.80 2,480.011,200.04.76 10.10147.00 560.03.21 207.0405 18.028 22 147.70116.00 3,620.015,500.04.95 10.20213.00 766.03.68 214.0407 20.035 22 180.30142.00 4,380.019,700.04.93 10.40250.00 967.03.90 229.0417 30.050 22 264.30207.00 7,470.030,300.05.32 10.70414.001,450.04.85 249.0432 45.070 22 385.00302.0013,200.047,200.05.87 11.10706.002,180.06.13 備考: ① CT形鋼は、ご注文により生産いたしておりますので、ご使用の際は、あらかじめご 相談ください。 ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しください。 ② 圧縮用有効断面積、有効断面係数を算定する場合の幅厚比は表1によります。 ③ 圧縮用有効断面積:図3の場合の断面(フランジ、脚部ともに幅厚比を超える部分を 無効として算定した値)。 ④ 有効断面係数ZxⅠ:図1の場合のxⅠ∼ xⅠ軸に対する断面係数 (脚部のみ幅厚比を超える部分を無効として算定した値)。 ⑤ 有効断面係数ZxⅡ:図2の場合のxⅡ∼ xⅡ軸に対する断面係数 (フランジのみ幅厚比を超える部分を無効として算定した値)。 ⑥ 有効断面係数Zy:図2の場合のy ∼ y軸に対する断面係数。 ⑦ F値は表2の通りです。

CT 形鋼寸法・断面性能表

CT形鋼

B H Cx t 2 t1 r y y xⅠ xⅠ y y xⅡ xⅡ b b d t 2 t1 引張側 図1 圧縮側 圧縮側 図2 引張側 図3 表1 幅厚比 部材 フランジ 脚部 図 有効断面積 15.5√235/F 15.5√235/F 図3 有効 断面 係数 ZxⅠ − 15.5√235/F 図1 ZxⅡ 15.5√235/F − 図2 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 40mm超 215 295 材  質 SN400 材  質 SN490 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 ZxⅠ ZxⅡ Zy ZxⅠ ZxⅡ Zy 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 10.79 4.03 16.1 16.1 4.03 13.4 10.79 4.03 16.1 16.1 4.03 13.4 15.00 6.91 29.5 29.5 6.91 23.5 15.00 6.91 29.5 29.5 6.91 23.5 19.82 10.80 48.4 48.4 10.80 37.5 19.82 10.80 48.4 48.4 10.80 37.5 25.71 15.90 73.9 73.9 15.90 56.2 25.71 15.90 73.9 73.9 15.90 56.2 31.77 22.30 107.0 107.0 22.30 80.1 31.77 22.30 107.0 107.0 22.30 80.1 45.72 39.50 198.0 198.0 39.50 146.0 45.14 35.60 181.0 198.0 39.50 146.0 59.23 63.70 323.0 323.0 63.70 225.0 57.41 49.10 259.0 323.0 63.70 225.0 85.95 104.00 530.0 530.0 104 388.0 83.92 84.70 444.0 530.0 104.00 388.0 109.30 147.00 772.0 772.0 147 560.0 105.60 108.00 586.0 772.0 147.00 560.0 147.70 213.00 983.0 983.0 213 766.0 147.70 213.00 983.0 983.0 213.00 766.0 180.30 250.001,120.01,120.0 250 967.0 180.30 250.001,120.01,120.0 250.00 967.0 264.30 414.001,540.01,540.0 414 1,450.0 264.30 414.001,540.01,540.0 414.001,450.0 385.00 706.002,160.02,160.0 706 2,180.0 385.00 706.002,160.02,160.0 706.002,180.0

(6)

B H Cx t 2 t1 r y y xⅠ xⅠ 図1 引張側 圧縮側 図3 b b t1 t 2 d 図2 y y xⅡ xⅡ 圧縮側 引張側

中幅系列〈寸法〉

シリーズ (mm) 寸法(mm) 断面積 (cm2) 単位 質量 (k /m) 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 重心 Cx (cm) H B t1 t2 r lx ly ix iy Zx Zy 150×100 074 10006 09 08 13.17 10.3 51.7 75.2 1.98 2.39 8.84 15.0 1.56 200×150 097 15006 09 08 19.05 15.0 124.0 253.0 2.56 3.65 15.80 33.8 1.80 250×175 122 17507 11 13 27.75 21.8 288.0 492.0 3.22 4.21 29.10 56.2 2.28 300×200147 20008 12 13 35.53 27.9 571.0 801.0 4.01 4.75 48.20 80.1 2.85 350×250 170 25009 14 13 49.77 39.1 1,020.0 1,820.0 4.52 6.05 73.20146.0 3.11 400×300195 300 10 16 13 66.63 52.3 1,730.0 3,600.0 5.09 7.35 108.00240.0 3.43 450×300220 300 11 18 13 76.95 60.4 2,680.0 4,050.0 5.90 7.26 150.00270.0 4.09 500×300244 300 11 18 13 79.59 62.5 3,610.0 4,050.0 6.74 7.14 184.00270.0 4.72 600×300294 300 12 20 13 93.61 73.5 6,680.0 4,500.0 8.45 6.94 288.00300.0 6.17 700×300350 300 13 24 18 115.80 90.9 12,000.0 5,410.010.206.83 438.00361.0 7.63 800×300400 300 14 26 18 131.70 103.018,700.0 5,860.011.906.67 610.00391.0 9.27 900×300 445 299 15 23 18 133.50 105.025,900.0 5,140.013.906.20 789.00344.011.70 450 300 16 28 18 152.90 120.029,100.0 6,320.013.806.43 865.00421.011.40 456 302 18 34 18 180.00 141.034,100.0 7,830.013.806.59 997.00518.011.30 459 303 19 37 18 193.70 152.036,700.0 8,600.013.806.67 1,060.00568.011.40 備考: ① CT形鋼は、ご注文により生産いたしておりますので、ご使用の際は、あらかじめご 相談ください。 ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しください。 ② 圧縮用有効断面積、有効断面係数を算定する場合の幅厚比は表1によります。 ③ 圧縮用有効断面積:図3の場合の断面(フランジ、脚部ともに幅厚比を超える部分を 無効として算定した値)。 ④ 有効断面係数ZxⅠ:図1の場合のxⅠ∼ xⅠ軸に対する断面係数 (脚部のみ幅厚比を超える部分を無効として算定した値)。 ⑤ 有効断面係数ZxⅡ:図2の場合のxⅡ∼ xⅡ軸に対する断面係数 (フランジのみ幅厚比を超える部分を無効として算定した値)。 ⑥ 有効断面係数Zy:図2の場合のy ∼ y軸に対する断面係数。 ⑦ F値は表2の通りです。 B H Cx t 2 t1 r y y xⅠ xⅠ 図1 引張側 圧縮側 図3 b b t1 t 2 d 図2 y y xⅡ xⅡ 圧縮側 引張側 表1 幅厚比 部材 フランジ 脚部 図 有効断面積 15.5√235/F 15.5√235/F 図3 有効 断面 係数 ZxⅠ − 15.5√235/F 図1 ZxⅡ 15.5√235/F − 図2 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 材  質 SN400 材  質 SN490 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 ZxⅠ ZxⅡ Zy ZxⅠ ZxⅡ Zy 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 13.17 8.84 33.1 33.1 8.84 15.0 13.17 8.84 33.1 33.1 8.84 15.0 18.81 14.50 64.5 69.0 15.8 33.8 17.98 10.50 49.3 69.0 15.8 33.8 26.80 23.00 105.0 126.0 29.1 56.2 25.66 16.60 79.4 126.0 29.1 56.2 33.69 34.30 153.0 200.0 48.2 80.1 32.20 24.80 117.0 200.0 48.2 80.1 47.02 49.30 238.0 326.0 73.2 146.0 45.14 35.60 181.0 326.0 73.2 146.0 62.63 68.00 348.0 504.0 108.0 240.0 60.31 49.10 262.0 504.0 108 240.0 71.50 89.90 436.0 655.0 150.0 270.0 68.69 64.90 329.0 655.0 150 270.0 71.50 89.90 436.0 765.0 184.0 270.0 68.69 64.90 329.0 765.0 184 270.0 80.65 116.00 535.01,080.0 288.0 300.0 77.30 83.60 405.01,080.0 288 300.0 96.47 146.00 665.01,570.0 438.0 361.0 92.55 106.00 498.01,570.0 438 361.0 106.10 182.00 790.02,020.0 610.0 391.0 101.60 131.00 593.02,020.0 610 391.0 101.60 222.00 860.02,210.0 789.0 344.0 96.37 160.00 661.02,210.0 789 344.0 120.60 268.001,050.02,570.0 865.0 421.0 114.70 193.00 799.02,570.0 865 421.0 148.20 377.001,420.03,010.0 997.0 518.0 140.70 273.00 1,070.03,010.0 997 518.0 162.40 442.001,620.03,230.01,060.0 568.0 154.10 319.00 1,230.03,230.0 1,060 568.0

(7)

Cx t1 t 2 r B H y y xⅠ xⅠ 図1 引張側 圧縮側 図3 b b t1t 2 d y y xⅡ xⅡ 圧縮側 図2 引張側

細幅系列〈寸法〉

シリーズ (mm) 寸法(mm) 断面積 (cm2) 単位 質量 (k /m) 断面二次モーメント (cm4 断面二次半径(cm) 断面係数(cm3 重心 Cx (cm) H B t1 t2 r lx ly ix iy Zx Zy 150×750 75.0075 5.0 07 08 8.925 7.01 42.6 24.7 2.18 1.66 7.46 6.60 1.79 175×900 87.5090 5.0 08 08 11.450 8.99 70.6 48.7 2.48 2.06 10.40 10.801.93 200×100100.0100 5.508 08 13.33010.50 114.0 66.9 2.93 2.24 14.80 13.402.31 250×125125.0125 6.0 09 08 18.48014.50 248.0 147.03.66 2.82 25.60 23.502.81 300×150150.0150 6.509 13 23.39018.40 464.0 254.04.45 3.29 40.00 33.803.41 350×175175.0175 7.011 13 31.46024.70 814.0 492.05.09 3.96 59.30 56.203.76 400×200200.0200 8.013 13 41.69032.70 1,390.0 868.05.78 4.56 88.60 86.804.26 450×200225.0200 9.014 13 47.72037.50 2,150.0 935.06.71 4.43 124.00 93.505.19 500×200250.0200 10.016 13 56.13044.10 3,200.0 1,070.07.55 4.36 169.00107.006.03 600×200300.0200 11.017 13 65.86051.70 5,770.0 1,140.09.36 4.16 262.00114.007.95 備考: ① CT形鋼は、ご注文により生産いたしておりますので、ご使用の際は、あらかじめご 相談ください。 ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しください。 ② 圧縮用有効断面積、有効断面係数を算定する場合の幅厚比は表1によります。 ③ 圧縮用有効断面積:図3の場合の断面(フランジ、脚部ともに幅厚比を超える部分を 無効として算定した値)。 ④ 有効断面係数ZxⅠ:図1の場合のxⅠ∼ xⅠ軸に対する断面係数 (脚部のみ幅厚比を超える部分を無効として算定した値)。 ⑤ 有効断面係数ZxⅡ:図2の場合のxⅡ∼ xⅡ軸に対する断面係数 (フランジのみ幅厚比を超える部分を無効として算定した値)。 ⑥ 有効断面係数Zy:図2の場合のy ∼ y軸に対する断面係数。 ⑦ F値は表2の通りです。 Cx t1 t 2 r B H y y xⅠ xⅠ 図1 引張側 圧縮側 図3 b b t1t 2 d y y xⅡ xⅡ 圧縮側 図2 引張側 表1 幅厚比 部材 フランジ 脚部 図 有効断面積 15.5√235/F 15.5√235/F 図3 有効 断面 係数 ZxⅠ − 15.5√235/F 図1 ZxⅡ 15.5√235/F − 図2 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 材  質 SN400 材  質 SN490 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 圧縮用 有 効 断面積 (cm2 有効断面係数(cm3 ZxⅠ ZxⅡ Zy ZxⅠ ZxⅡ Zy 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 圧縮側 引張側 8.925 7.46 23.7 23.7 7.46 6.60 8.470 5.78 19.4 23.7 7.46 6.60 10.950 8.14 30.2 36.5 10.40 10.80 10.37 5.89 23.2 36.5 10.40 10.80 12.520 10.80 38.8 49.4 14.80 13.40 11.82 7.84 30.0 49.4 14.80 13.40 16.560 14.30 56.4 88.0 25.60 23.50 15.73 10.30 43.4 88.0 25.60 23.50 20.190 18.30 75.4 136.0 40.00 33.80 19.21 13.20 58.1 136.0 40.00 33.80 26.800 23.00 105.0 216.0 59.30 56.20 25.66 16.60 79.4 216.0 59.30 56.20 35.610 34.30 158.0 328.0 88.60 86.80 34.12 24.80 119.0 328.0 88.60 86.80 40.020 48.40 203.0 414.0 124.00 93.50 38.14 35.00 155.0 414.0 124.00 93.50 46.630 65.80 260.0 531.0 169.00 107.00 44.31 47.50 199.0 531.0 169.00 107.00 51.610 86.70 318.0 725.0 262.00 114.00 48.80 62.80 245.0 725.0 262.00 114.00

(8)

限定製造サイズの断面性能表

次表に示すH形鋼・CT形鋼についてはしばらくの間従来の通り製造

いたします。

但し、対象規格は、SS,SM規格のみとさせていただきます。

H形鋼寸法および断面性能表

系列

シリーズ

寸法(mm)

(cm

断面積

2

H

B

t1

t2

r

500×300

482

300

11

15

13

141.2

600×300

582

300

12

17

13

169.2

594

302

14

23

13

217.1

700×300

692

300

13

20

18

207.5

800×300

792

300

14

22

18

239.5

200×100

198

99

4.5

7

8

22.69

250×125

248

124

5

8

8

31.99

300×150

298

149

5.5

8

13

40.80

350×175

346

174

6

9

13

52.45

400×200

396

199

7

11

13

71.41

450×200

446

199

8

12

13

82.97

500×200

496

199

9

14

13

99.29

600×200

596

199

10

15

13

117.8

CT形鋼寸法および断面性能表

系列

シリーズ

寸法(mm)

(cm

断面積

2

単位重量

(k /m)

H

B

t1

t2

r

500×300

241

300 11

15

13

70.59

55.4

600×300

291

300 12

17

13

84.61

66.4

297

302 14

23

13

108.5

85.2

700×300

346

300 13

20

18

103.8

81.5

800×300

396

300 14

22

18

119.8

94.0

200×100

99

99

4.5

7

8

11.34

8.9

250×125

124

124

5

8

8

15.99

12.6

300×150

149

149

5.5

8

13

20.40

16.0

350×175

173

174

6

9

13

26.23

20.6

400×200

198

199

7

11

13

35.71

28.0

450×200

223

199

8

12

13

41.49

32.6

500×200

248

199

9

14

13

49.65

39.0

600×200

298

199 10

15

13

58.88

46.2

単位重量

(k /m)

断面二次モーメント

(cm

4

断面二次半径

(cm)

断面係数

(cm

3

lx

ly

ix

iy

Zx

Zy

111

58,300

6,760

20.3

6.92

2,420

450

133

98,900

7,660

24.2

6.73

3,400

511

170

134,000

10,600

24.8

6.98

4,500

700

163

168,000

9,020

28.5

6.59

4,870

601

188

248,000

9,920

32.2

6.44

6,270

661

17.8

1,540

113

8.25

2.24

156

22.9

25.1

3,450

255

10.4

2.82

278

41.1

32.0

6,320

442

12.4

3.29

424

59.3

41.2

11,000

791

14.5

3.88

638

91.0

56.1

19,800

1,450

16.6

4.50

999

145

65.1

28,100

1,580

18.4

4.36

1,260

159

77.9

40,800

1,840

20.3

4.31

1,650

185

92.5

66,600

1,980

23.8

4.10

2,240

199

断面二次モーメント

(cm

4

断面二次半径

(cm)

断面係数

(cm

3

重心 Cx

(cm)

lx

ly

ix

iy

Zx

Zy

3,400

3,380

6.94

6.92

178

225

5.00

6,320

3,830

8.64

6.73

280

255

6.51

7,890

5,290

8.53

6.98

339

350

6.41

11,300

4,510

10.4

6.59

424

301

8.08

17,600

4,960

12.1

6.44

592

331

9.77

93.5

56.70

2.87

2.24

12.1

11.5

2.17

207

127

3.60

2.82

21.3

20.5

2.66

393

221

4.39

3.29

33.8

29.7

3.26

679

396

5.09

3.88

50.0

45.5

3.72

1,190

723

5.78

4.50

76.4

72.7

4.20

1,870

789

6.71

4.36

109

79.3

5.15

2,820

921

7.54

4.31

150

92.6

5.97

5,150

988

9.35

4.10

235

99.3

7.92

(9)

ハイパービーム

新日鉄住金の外法一定H形鋼「ハイパービーム 」は、梁高さ・梁幅

一定により設計簡素化と加工能率化を実現し、豊富なサイズバリエ

ーションと優れた寸法・形状精度・正確なデリバリー等で信頼を頂

いています。特にサイズバリエーションについては、最大ウェブ高

さ1,000mm、フランジ幅400mmまで業界一のサイズメニューとなっ

ており、断面効率に優れたサイズ選定が可能です。

ハイパービーム

JISサイズH形鋼

ハイパービーム

製造サイズ一覧表

幅 200 250 300 350 400 t2 12 16 19 22 25 28 16 19 22 25 28 32 36 40 16 19 22 25 28 32 36 40 22 25 28 32 36 40 22 25 28 32 36 40 成 t1 400 129 ○ ○ ○ ○ 450 129 ○ ○ ○ ○○ ○ ○ ○ ○ ○○ ○ ○ 500 9 ○ ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ △ △ △ 14 16 △ △ △ 550 9 ○ ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ △ △ △ △ 14 16 ○ ○ △ △ △ 600 9 ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 14 16 ○ ○ △ △ ○ ○ 19 650 9 ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ △ △ △ △ 14 16 ○ ○ △ △ △ △ 700 9 ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ 14 ○ ○ ○ ○ ○ ○ ○ 16 △ ○ △ △ ○ ○ ○ ○ 19 22 750 12 ○ ○ ○ 14 ○ ○ ○ ○ ○ △ △ △ 16 ○ ○ ○ ○ ○ △ △ △ 800 12 14 ○ ○ ○ ○ ○ ○ ○ ○ △ 16 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ □ △ △ △ 19 ○ ○ ○ ○ ○ △ △ △ ○ 22 850 14 ○ ○ 16 ○ ○ ○ ○ ○ ○ ○ △ △ △ △ △ △ △ 19 △ △ △ △ △ △ △ △ 900 14 16 ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ 19 ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ △ 22 950 16 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 19 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 22 1000 16 ○ △ ○ ○ ○ ○ △ △ ○ ○ △ ○ ○ ○ 19 △ △ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ ○ 22       ■:製造可能サイズ(609サイズ)  :大型サイズ ○:常時製造対応サイズ(236サイズ)       製造可能サイズのうち、常時製造対応していないサイズについては、個別に対応可否を検討させていただきますので、あらかじめご相談ください。       △の400N/mm2級規格、および□の490N/mm2級規格については、個別に対応可否を検討させていただきますので、あらかじめご相談ください。

対応規格

建築構造用圧延鋼材(JIS G 3136) SN400A、SN400B、SN490B

溶接構造用圧延鋼材(JIS G 3106) SM400A、SM490A、SM490B

一般構造用圧延鋼材(JIS G 3101) SS400

ハイパービーム

製造サイズ一覧表

幅 200 250 300 350 400 t2 12 16 19 22 25 28 16 19 22 25 28 32 36 40 16 19 22 25 28 32 36 40 22 25 28 32 36 40 22 25 28 32 36 40 成 t1 400 129 ○ ○ ○ ○ 450 129 ○ ○ ○ ○○ ○ ○ ○ ○ ○○ ○ ○ 500 9 ○ ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ △ △ △ 14 16 △ △ △ 550 9 ○ ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ △ △ △ △ 14 16 ○ ○ △ △ △ 600 9 ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 14 16 ○ ○ △ △ ○ ○ 19 650 9 ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ △ △ △ △ 14 16 ○ ○ △ △ △ △ 700 9 ○ ○ ○ ○ ○ ○ 12 ○ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ 14 ○ ○ ○ ○ ○ ○ ○ 16 △ ○ △ △ ○ ○ ○ ○ 19 22 750 12 ○ ○ ○ 14 ○ ○ ○ ○ ○ △ △ △ 16 ○ ○ ○ ○ ○ △ △ △ 800 12 14 ○ ○ ○ ○ ○ ○ ○ ○ △ 16 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ □ △ △ △ 19 ○ ○ ○ ○ ○ △ △ △ ○ 22 850 14 ○ ○ 16 ○ ○ ○ ○ ○ ○ ○ △ △ △ △ △ △ △ 19 △ △ △ △ △ △ △ △ 900 14 16 ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ 19 ○ ○ ○ ○ ○ ○ ○ ○ △ ○ ○ △ 22 950 16 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 19 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 22 1000 16 ○ △ ○ ○ ○ ○ △ △ ○ ○ △ ○ ○ ○ 19 △ △ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ ○ 22       ■:製造可能サイズ(609サイズ)  :大型サイズ ○:常時製造対応サイズ(236サイズ)       製造可能サイズのうち、常時製造対応していないサイズについては、個別に対応可否を検討させていただきますので、あらかじめご相談ください。       △の400N/mm2級規格、および□の490N/mm2級規格については、個別に対応可否を検討させていただきますので、あらかじめご相談ください。 (注)上記以外の規格、グレードはご相談に応じて製造します。

(10)

H Y Y t2 r B b b d 2 t1 X X X X d 2 Y Y シリーズ (mm) 寸法(mm) 断面積 (cm2 単位 質量 (k /m) 断面二次 モーメント (cm4 断面二次半径 (cm) 断面係数 (cm3 H B t1 t2 r Ix Iy ix iy Zx Zy

400

400 200 9 12 13 83.29 65.4 22,600 1,600 16.5 4.39 1,130 160 400 200 9 16 13 98.57 77.4 27,800 2,140 16.8 4.66 1,390 214 400 200 9 19 13 110.0 86.4 31,600 2,540 17.0 4.80 1,580 254 400 200 9 22 13 121.5 95.4 35,300 2,940 17.0 4.92 1,760 294 400 200 12 22 13 132.2 104 36,400 2,940 16.6 4.72 1,820 294

450

450 200 9 12 13 87.79 68.9 29,500 1,600 18.3 4.27 1,310 160 450 200 9 16 13 103.1 80.9 36,200 2,140 18.8 4.55 1,610 214 450 200 9 19 13 114.5 89.9 41,200 2,540 19.0 4.71 1,830 254 450 200 9 22 13 126.0 98.9 45,900 2,940 19.1 4.83 2,040 294 450 200 12 19 13 126.9 99.6 42,900 2,540 18.4 4.47 1,910 254 450 200 12 22 13 138.2 108 47,600 2,940 18.6 4.61 2,120 294 450 200 12 25 13 149.5 117 52,200 3,340 18.7 4.73 2,320 334 450 250 9 16 13 119.1 93.5 43,800 4,170 19.2 5.92 1,950 334 450 250 9 19 13 133.5 105 50,000 4,950 19.3 6.09 2,220 396 450 250 9 22 13 148.0 116 56,000 5,730 19.5 6.22 2,490 459 450 250 12 22 13 160.2 126 57,700 5,740 19.0 5.98 2,560 459 450 250 12 25 13 174.5 137 63,500 6,520 19.1 6.11 2,820 521 450 250 12 28 13 188.7 148 69,100 7,300 19.1 6.22 3,070 584

500

500 200 9 12 13 92.29 72.4 37,500 1,600 20.2 4.17 1,500 160 500 200 9 16 13 107.6 84.5 46,000 2,140 20.7 4.46 1,840 214 500 200 9 19 13 119.0 93.4 52,100 2,540 20.9 4.62 2,090 254 500 200 9 22 13 130.5 102 58,100 2,940 21.1 4.74 2,330 294 500 200 12 19 13 132.9 104 54,600 2,540 20.3 4.37 2,180 254 500 200 12 22 13 144.2 113 60,500 2,940 20.5 4.52 2,420 294 500 200 12 25 13 155.5 122 66,300 3,340 20.6 4.64 2,650 334 500 250 9 16 13 123.6 97.0 55,300 4,170 21.2 5.81 2,210 334 500 250 9 19 13 138.0 108 63,100 4,950 21.4 5.99 2,530 396 500 250 9 22 13 152.5 120 70,700 5,730 21.5 6.13 2,830 459 500 250 12 22 13 166.2 130 73,100 5,740 21.0 5.88 2,920 459 500 250 12 25 13 180.5 142 80,400 6,520 21.1 6.01 3,220 521 サイズ表示例:HY400×200×9×16(HYPER BEAM) 備考: ハイパービーム の一部サイズは常時圧延しておりませんの で、ご使用の際はあらかじめご相談ください。(3-30頁の製 造サイズ一覧表をご参照ください) ① ご注文の際は実寸法(H×B×t1×t2×長さ)でお示しく ださい。 ② 圧縮用有効断面積および有効断面係数は、表1に示す幅 厚比(FC)範囲内を有効として計算しています。 圧縮用有効断面積は柱の幅厚比、有効断面係数は梁の幅 厚比の規定値より算出しています。 ③ i:圧縮フランジと、はりせいの1/6とからなるT形断面 のウェブ軸まわりの断面二次半径。 ④ F値は表2の通りです。 ⑤ η=(i・A)/(B・t2) ⑥ 梁、柱の種別は、SN400B、490Bに対して適用が可能 な表3により算定しています。 アンダーラインで示すランクは、SM材、SS材の場合異 なるのでご注意ください。

断面寸法性能表

ハイパービーム

材 質 SN400 材 質 SN490 横座 屈断面 二次半径 (cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 フランジ ウェブ 梁 柱 Zx Zy Zx Zy SN400 SN490 SN400 SN490 Zpx Zpy 83.29 1,130 160 83.29 1,130 160 5.20 8.66 8.33 41.8 FA FA FB FD 1,280 249 98.57 1,390 214 98.57 1,390 214 5.35 6.69 6.25 40.9 FA FA FA FD 1,560 329 110.0 1,580 254 110.0 1,580 254 5.43 5.71 5.26 40.2 FA FA FA FC 1,770 388 121.5 1,760 294 121.5 1,760 294 5.49 4.99 4.55 39.6 FA FA FA FC 1,970 448 132.2 1,820 294 132.2 1,820 294 5.41 4.92 4.55 29.7 FA FA FA FA 2,070 454 87.79 1,310 160 84.85 1,310 160 5.13 9.62 8.33 47.3 FA FA FC FD 1,490 250 103.1 1,610 214 100.9 1,610 214 5.30 7.45 6.25 46.4 FA FA FC FD 1,810 330 114.5 1,830 254 112.9 1,830 254 5.38 6.37 5.26 45.8 FA FA FB FD 2,050 389 126.0 2,040 294 124.9 2,040 294 5.44 5.57 4.55 45.1 FA FA FB FD 2,280 449 126.9 1,910 254 126.9 1,910 254 5.28 6.26 5.26 34.3 FA FA FA FB 2,180 396 138.2 2,120 294 138.2 2,120 294 5.36 5.48 4.55 33.8 FA FA FA FB 2,410 456 149.5 2,320 334 149.5 2,320 334 5.42 4.88 4.00 33.3 FA FA FA FB 2,630 516 119.1 1,950 334 116.9 1,950 334 6.73 7.57 7.81 46.4 FA FA FC FD 2,160 510 133.5 2,220 396 131.9 2,220 396 6.82 6.46 6.58 45.8 FA FA FB FD 2,460 603 148.0 2,490 459 146.9 2,490 459 6.88 5.63 5.68 45.1 FA FA FB FD 2,750 697 160.2 2,560 459 160.2 2,560 459 6.79 5.56 5.68 33.8 FA FA FA FB 2,880 703 174.5 2,820 521 174.5 2,820 521 6.86 4.94 5.00 33.3 FA FA FA FB 3,160 797 188.7 3,070 584 188.7 3,070 584 6.91 4.44 4.46 32.8 FA FA FA FA 3,450 890 90.67 1,500 160 84.85 1,500 160 5.07 10.6 8.33 52.9 FA FB FD FD 1,720 251 106.7 1,840 214 100.9 1,840 214 5.25 8.20 6.25 52.0 FA FA FD FD 2,080 331 118.7 2,090 254 112.9 2,090 254 5.34 7.02 5.26 51.3 FA FA FD FD 2,340 390 130.5 2,330 294 124.9 2,330 294 5.40 6.14 4.55 50.7 FA FA FD FD 2,600 450 132.9 2,180 254 132.9 2,180 254 5.23 6.88 5.26 38.5 FA FA FA FB 2,500 398 144.2 2,420 294 144.2 2,420 294 5.31 6.03 4.55 38.0 FA FA FA FB 2,760 458 155.5 2,650 334 155.5 2,650 334 5.38 5.38 4.00 37.5 FA FA FA FB 3,010 517 122.7 2,210 334 116.9 2,210 334 6.67 8.34 7.81 52.0 FA FA FD FD 2,460 511 137.7 2,530 396 131.9 2,530 396 6.77 7.13 6.58 51.3 FA FA FD FD 2,800 604 152.5 2,830 459 146.9 2,830 459 6.84 6.22 5.68 50.7 FA FA FD FD 3,130 698 166.2 2,920 459 166.2 2,920 459 6.74 6.13 5.68 38.0 FA FA FA FB 3,290 705 180.5 3,220 521 180.5 3,220 521 6.81 5.45 5.00 37.5 FA FA FA FB 3,610 799 表1 昭55建告第1792号によるFCランク幅厚比 部材 部位 幅厚比(FC) 梁 フランジウェブ 15.5√235/F71√235/F 柱 フランジウェブ 15.5√235/F48√235/F 表2 設計基準強度(F値) F値 SN400 SN490 40mm以下 235 325 表3 「2007年版建築物の構造関係技術基準解説書」に示されるSN材の場合の幅厚比の規定 建築構造用圧延鋼材(SN材)を使用したH形鋼断面部材(梁、柱)の種別は、昭55建告第1791号第四号ただし書、 または昭55建告第1792号第1ただし書の規定を適用し、以下によっても良い。 部材 鋼種 定数 FAkf、kw、kcの値FB FC 梁 SN400B kwkf 14422 17527 20932 kc 100 100 110 SN490B kf 26 33 40 kw 118 147 180 kc 100 100 110 柱 SN400B kwkf 2271 2787 10432 kc 71 71 74 SN490B kf 26 33 40 kw 63 77 94 kc 71 71 74

(k

(B/2t

f/

F

/

98)

2

(k

w/

F

/

98)

2 2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

(k

f/

F

/

98)

2

(k

w/

F

/

98)

2

(B/2t

2

2

かつ

(H-2t

2

)/t

1

≦k

c/

F

/

98

{(H-2t

2

)/t

1

2

+

≦1

かつ [SM、SS材は異なります]

(11)

シリーズ (mm) 寸法(mm) (cm断面積 2 単位 質量 (k /m) 断面二次 モーメント (cm4 断面二次半径 (cm) 断面係数 (cm3 H B t1 t2 r Ix Iy ix iy Zx Zy

500

500 250 12 28 13 194.7 153 87,500 7,300 21.2 6.12 3,500 584 500 300 12 19 13 170.9 134 76,600 8,560 21.2 7.08 3,060 571 500 300 12 22 13 188.2 148 85,700 9,910 21.3 7.26 3,430 661 500 300 12 25 13 205.5 161 94,500 11,300 21.4 7.40 3,780 751 500 300 16 22 13 206.4 162 88,800 9,920 20.7 6.93 3,550 661 500 300 16 25 13 223.5 175 97,600 11,300 20.9 7.10 3,900 751 500 300 16 28 13 240.5 189 106,000 12,600 21.0 7.24 4,240 841

550

550 200 9 12 13 96.79 76.0 46,600 1,600 22.0 4.07 1,700 160 550 200 9 16 13 112.1 88.0 57,000 2,140 22.6 4.37 2,070 214 550 200 9 19 13 123.5 96.9 64,600 2,540 22.9 4.53 2,350 254 550 200 9 22 13 135.0 106 72,000 2,940 23.1 4.66 2,620 294 550 200 12 19 13 138.9 109 67,900 2,540 22.1 4.28 2,470 254 550 200 12 22 13 150.2 118 75,200 2,940 22.4 4.43 2,740 294 550 200 12 25 13 161.5 127 82,300 3,340 22.6 4.55 2,990 334 550 250 9 16 13 128.1 101 68,400 4,170 23.1 5.71 2,490 334 550 250 9 19 13 142.5 112 78,000 4,950 23.4 5.89 2,840 396 550 250 9 22 13 157.0 123 87,300 5,730 23.6 6.04 3,180 459 550 250 12 22 13 172.2 135 90,600 5,740 22.9 5.77 3,290 459 550 250 12 25 13 186.5 146 99,600 6,520 23.1 5.91 3,620 522 550 250 12 28 13 200.7 158 108,000 7,300 23.2 6.03 3,940 584 550 250 16 28 13 220.5 173 112,000 7,310 22.6 5.76 4,090 585 550 250 16 32 13 239.2 188 124,000 8,350 22.7 5.91 4,490 668 550 300 12 16 13 159.6 125 83,300 7,210 22.8 6.72 3,030 481 550 300 12 19 13 176.9 139 94,700 8,560 23.1 6.96 3,450 571 550 300 12 22 13 194.2 152 106,000 9,910 23.4 7.14 3,850 661 550 300 12 25 13 211.5 166 117,000 11,300 23.5 7.30 4,250 751 550 300 16 22 13 214.4 168 110,000 9,920 22.7 6.80 4,010 661 550 300 16 25 13 231.5 182 121,000 11,300 22.9 6.98 4,400 751 550 300 16 28 13 248.5 195 131,000 12,600 23.0 7.13 4,780 841

600

600 200 9 12 13 101.3 79.5 57,000 1,600 23.7 3.98 1,900 160 600 200 9 16 13 116.6 91.5 69,500 2,140 24.4 4.28 2,320 214 600 200 9 19 13 128.0 100 78,600 2,540 24.8 4.45 2,620 254 600 200 9 22 13 139.5 110 87,500 2,940 25.0 4.59 2,920 294 600 200 12 19 13 144.9 114 83,000 2,540 23.9 4.19 2,770 254 600 200 12 22 13 156.2 123 91,800 2,940 24.2 4.34 3,060 294 600 200 12 25 13 167.5 131 100,000 3,340 24.5 4.47 3,350 334 600 200 12 28 13 178.7 140 109,000 3,740 24.7 4.58 3,630 374 600 250 9 16 13 132.6 104 83,100 4,170 25.0 5.61 2,770 334 600 250 9 19 13 147.0 115 94,600 4,950 25.4 5.80 3,150 396 600 250 12 19 13 163.9 129 99,100 4,960 24.6 5.50 3,300 397 600 250 12 22 13 178.2 140 110,000 5,740 24.9 5.68 3,670 459 600 250 12 25 13 192.5 151 121,000 6,520 25.1 5.82 4,040 522 600 250 12 28 13 206.7 162 132,000 7,300 25.2 5.94 4,390 584 600 250 16 28 13 228.5 179 137,000 7,310 24.5 5.66 4,570 585 600 250 16 32 13 247.2 194 151,000 8,350 24.7 5.81 5,020 668 600 300 12 19 13 182.9 144 115,000 8,560 25.1 6.84 3,840 571 600 300 12 22 13 200.2 157 129,000 9,910 25.3 7.04 4,290 661 600 300 12 25 13 217.5 171 142,000 11,300 25.5 7.20 4,730 751 600 300 12 28 13 234.7 184 155,000 12,600 25.7 7.33 5,160 841 600 300 16 22 13 222.4 175 134,000 9,920 24.6 6.68 4,480 661

断面寸法性能表

材 質 SN400 材 質 SN490 横座 屈断面 二次半径 (cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 フランジ ウェブ 梁 柱 Zx Zy Zx Zy SN400 SN490 SN400 SN490 Zpx Zpy 194.7 3,500 584 194.7 3,500 584 6.87 4.90 4.46 37.0 FA FA FA FB 3,930 892 170.9 3,060 571 170.9 3,060 571 8.08 7.09 7.89 38.5 FA FA FB FC 3,420 873 188.2 3,430 661 188.2 3,430 661 8.18 6.19 6.82 38.0 FA FA FA FB 3,810 1,010 205.5 3,780 751 205.5 3,780 751 8.25 5.50 6.00 37.5 FA FA FA FB 4,200 1,140 206.4 3,550 661 206.4 3,550 661 8.04 6.09 6.82 28.5 FA FA FA FA 4,020 1,020 223.5 3,900 751 223.5 3,900 751 8.13 5.42 6.00 28.1 FA FA FA FA 4,400 1,160 240.5 4,240 841 240.5 4,240 841 8.21 4.89 5.36 27.8 FA FA FA FA 4,790 1,290 90.67 1,700 160 84.85 1,700 160 5.01 11.5 8.33 58.4 FA FC FD FD 1,950 252 106.7 2,070 214 100.9 2,070 214 5.20 8.93 6.25 57.6 FA FC FD FD 2,350 332 118.7 2,350 254 112.9 2,350 254 5.29 7.66 5.26 56.9 FA FC FD FD 2,640 391 130.7 2,620 294 124.9 2,620 294 5.36 6.71 4.55 56.2 FA FC FD FD 2,940 451 138.9 2,470 254 138.9 2,470 254 5.17 7.48 5.26 42.7 FA FA FB FD 2,840 400 150.2 2,740 294 150.2 2,740 294 5.26 6.57 4.55 42.2 FA FA FA FD 3,130 460 161.5 2,990 334 161.5 2,990 334 5.33 5.86 4.00 41.7 FA FA FA FD 3,410 519 122.7 2,490 334 116.9 2,490 334 6.62 9.10 7.81 57.6 FA FC FD FD 2,780 512 137.7 2,840 396 131.9 2,840 396 6.72 7.78 6.58 56.9 FA FC FD FD 3,150 605 152.7 3,180 459 146.9 3,180 459 6.80 6.80 5.68 56.2 FA FC FD FD 3,520 699 172.2 3,290 459 172.2 3,290 459 6.69 6.69 5.68 42.2 FA FA FB FD 3,710 707 186.5 3,620 522 186.5 3,620 522 6.76 5.95 5.00 41.7 FA FA FA FD 4,070 801 200.7 3,940 584 200.7 3,940 584 6.82 5.36 4.46 41.2 FA FA FA FD 4,420 894 220.5 4,090 585 220.5 4,090 585 6.72 5.28 4.46 30.9 FA FA FA FA 4,670 908 239.2 4,490 668 239.2 4,490 668 6.80 4.67 3.91 30.4 FA FA FA FA 5,120 1,030 159.6 3,030 481 159.3 3,030 481 7.89 9.04 9.38 43.2 FA FA FB FD 3,410 740 176.9 3,450 571 176.9 3,450 571 8.02 7.74 7.89 42.7 FA FA FB FD 3,850 875 194.2 3,850 661 194.2 3,850 661 8.12 6.77 6.82 42.2 FA FA FB FD 4,290 1,010 211.5 4,250 751 211.5 4,250 751 8.20 6.01 6.00 41.7 FA FA FB FD 4,720 1,140 214.4 4,010 661 214.4 4,010 661 7.98 6.65 6.82 31.6 FA FA FA FB 4,550 1,020 231.5 4,400 751 231.5 4,400 751 8.07 5.92 6.00 31.3 FA FA FA FA 4,970 1,160 248.5 4,780 841 248.5 4,780 841 8.15 5.34 5.36 30.9 FA FA FA FA 5,400 1,290 90.67 1,900 160 84.85 1,900 160 4.95 12.4 8.33 64.0 FA FD FD FD 2,200 253 106.7 2,320 214 100.9 2,320 214 5.15 9.65 6.25 63.1 FA FD FD FD 2,640 333 118.7 2,620 254 112.9 2,620 254 5.25 8.29 5.26 62.4 FA FD FD FD 2,960 392 130.7 2,920 294 124.9 2,920 294 5.33 7.26 4.55 61.8 FA FD FD FD 3,280 452 144.9 2,770 254 139.3 2,770 254 5.12 8.08 5.26 46.8 FA FA FC FD 3,200 402 156.2 3,060 294 151.3 3,060 294 5.21 7.11 4.55 46.3 FA FA FC FD 3,510 461 167.5 3,350 334 163.3 3,350 334 5.29 6.34 4.00 45.8 FA FA FB FB 3,820 521 178.7 3,630 374 175.3 3,630 374 5.35 5.73 3.57 45.3 FA FA FB FB 4,130 581 122.7 2,770 334 116.9 2,770 334 6.57 9.86 7.81 63.1 FA FD FD FD 3,100 513 137.7 3,150 396 131.9 3,150 396 6.68 8.43 6.58 62.4 FA FD FD FD 3,510 606 163.9 3,300 397 158.3 3,300 397 6.54 8.26 6.58 46.8 FA FA FC FD 3,750 615 178.2 3,670 459 173.3 3,670 459 6.64 7.24 5.68 46.3 FA FA FC FD 4,150 709 192.5 4,040 522 188.3 4,040 522 6.72 6.45 5.00 45.8 FA FA FB FD 4,540 802 206.7 4,390 584 203.3 4,390 584 6.78 5.81 4.46 45.3 FA FA FB FD 4,930 896 228.5 4,570 585 228.5 4,570 585 6.66 5.71 4.46 34.0 FA FA FA FB 5,230 911 247.2 5,020 668 247.2 5,020 668 6.75 5.06 3.91 33.5 FA FA FA FB 5,730 1,040 182.9 3,840 571 177.3 3,840 571 7.96 8.38 7.89 46.8 FA FA FC FD 4,300 877 200.2 4,290 661 195.3 4,290 661 8.07 7.33 6.82 46.3 FA FA FC FD 4,780 1,010 217.5 4,730 751 213.3 4,730 751 8.15 6.52 6.00 45.8 FA FA FB FD 5,260 1,150 234.7 5,160 841 231.3 5,160 841 8.22 5.87 5.36 45.3 FA FA FB FD 5,730 1,280 222.4 4,480 661 222.4 4,480 661 7.91 7.19 6.82 34.8 FA FA FA FB 5,090 1,030 [SM、SS材は異なります]

(12)

シリーズ (mm) 寸法(mm) (cm断面積 2 単位 質量 (k /m) 断面二次 モーメント (cm4 断面二次半径 (cm) 断面係数 (cm3 H B t1 t2 r Ix Iy ix iy Zx Zy

600

600 300600 300 1616 2528 13 256.513 239.4 188201 147,000 11,300 24.8160,000 12,600 25.0 7.016.86 5,3304,910 751841 600 300 16 32 13 279.2 219 177,000 14,400 25.1 7.19 5,890 961

650

650 200 9 12 13 105.8 83.1 68,600 1,600 25.5 3.89 2,110 160 650 200 9 16 13 121.1 95.1 83,400 2,140 26.2 4.20 2,570 214 650 200 9 19 13 132.5 104 94,200 2,540 26.7 4.38 2,900 254 650 200 9 22 13 144.0 113 105,000 2,940 27.0 4.52 3,220 294 650 200 12 19 13 150.9 118 99,900 2,540 25.7 4.11 3,070 254 650 200 12 22 13 162.2 127 110,000 2,940 26.1 4.26 3,400 294 650 200 12 25 13 173.5 136 121,000 3,340 26.4 4.39 3,710 334 650 200 12 28 13 184.7 145 131,000 3,740 26.6 4.50 4,020 374 650 250 12 19 13 169.9 133 119,000 4,960 26.4 5.40 3,660 397 650 250 12 22 13 184.2 145 132,000 5,740 26.8 5.58 4,060 459 650 250 12 25 13 198.5 156 145,000 6,520 27.0 5.73 4,460 522 650 250 12 28 13 212.7 167 158,000 7,300 27.2 5.86 4,850 584 650 250 16 28 13 236.5 186 165,000 7,310 26.4 5.56 5,070 585 650 250 16 32 13 255.2 200 181,000 8,360 26.6 5.72 5,570 668 650 300 12 16 13 171.6 135 121,000 7,210 26.6 6.48 3,740 481 650 300 12 19 13 188.9 148 138,000 8,560 27.0 6.73 4,240 571 650 300 12 22 13 206.2 162 154,000 9,910 27.3 6.93 4,730 661 650 300 12 25 13 223.5 175 169,000 11,300 27.5 7.10 5,210 751 650 300 16 22 13 230.4 181 161,000 9,920 26.4 6.56 4,960 661 650 300 16 25 13 247.5 194 177,000 11,300 26.7 6.75 5,440 751 650 300 16 28 13 264.5 208 192,000 12,600 26.9 6.91 5,900 841 650 300 16 32 13 287.2 225 212,000 14,400 27.1 7.09 6,510 961

700

700 200 9 12 18 111.6 87.6 83,100 1,610 27.3 3.79 2,370 161 700 200 9 16 18 126.9 99.6 100,000 2,140 28.1 4.11 2,860 214 700 200 9 19 18 138.4 109 113,000 2,540 28.6 4.28 3,220 254 700 200 9 22 18 149.8 118 125,000 2,940 28.9 4.43 3,580 294 700 200 12 22 18 169.5 133 132,000 2,950 27.9 4.17 3,780 295 700 200 12 25 18 180.8 142 144,000 3,350 28.3 4.30 4,120 335 700 200 12 28 18 192.1 151 156,000 3,750 28.5 4.42 4,460 375 700 250 9 16 18 142.9 112 119,000 4,170 28.9 5.40 3,400 334 700 250 9 19 18 157.4 124 135,000 4,950 29.3 5.61 3,850 396 700 250 12 19 18 177.2 139 142,000 4,960 28.3 5.29 4,060 397 700 250 12 22 18 191.5 150 158,000 5,740 28.7 5.48 4,500 459 700 250 12 25 18 205.8 162 173,000 6,520 29.0 5.63 4,940 522 700 250 14 25 18 218.8 172 177,000 6,530 28.5 5.46 5,070 522 700 250 14 28 18 232.9 183 192,000 7,310 28.7 5.60 5,490 585 700 300 12 19 18 196.2 154 164,000 8,560 28.9 6.61 4,690 571 700 300 12 22 18 213.5 168 183,000 9,910 29.3 6.81 5,230 661 700 300 12 25 18 230.8 181 201,000 11,300 29.5 6.99 5,750 751 700 300 12 28 18 248.1 195 219,000 12,600 29.7 7.13 6,270 841 700 300 14 25 18 243.8 191 206,000 11,300 29.1 6.80 5,880 751 700 300 14 28 18 260.9 205 224,000 12,600 29.3 6.95 6,390 841 700 300 16 25 18 256.8 202 210,000 11,300 28.6 6.63 6,010 752 700 300 16 28 18 273.8 215 228,000 12,600 28.9 6.79 6,520 842 700 300 16 32 18 296.5 233 251,000 14,400 29.1 6.97 7,180 962 700 300 16 36 18 319.3 251 274,000 16,200 29.3 7.13 7,830 1,080 700 350 12 22 18 235.5 185 208,000 15,700 29.7 8.17 5,950 899

断面寸法性能表

材 質 SN400 材 質 SN490 横座 屈断面 二次半径 (cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 フランジ ウェブ 梁 柱 Zx Zy Zx Zy SN400 SN490 SN400 SN490 Zpx Zpy 239.4 4,910 751 239.4 4,910 751 8.01 6.41 6.00 34.4 FA FA FA FB 5,560 1,160 256.5 5,330 841 256.5 5,330 841 8.09 5.78 5.36 34.0 FA FA FA FB 6,030 1,300 279.2 5,890 961 279.2 5,890 961 8.18 5.11 4.69 33.5 FA FA FA FB 6,640 1,480 90.67 2,110 160 84.85 2,110 160 4.90 13.3 8.33 69.6 FC FD FD FD 2,460 254 106.7 2,570 214 100.9 2,570 214 5.10 10.4 6.25 68.7 FC FD FD FD 2,930 334 118.7 2,900 254 112.9 2,900 254 5.21 8.91 5.26 68.0 FC FD FD FD 3,280 393 130.7 3,220 294 124.9 3,220 294 5.29 7.81 4.55 67.3 FC FD FD FD 3,630 453 149.7 3,070 254 139.3 3,070 254 5.07 8.66 5.26 51.0 FA FA FD FD 3,570 403 161.7 3,400 294 151.3 3,400 294 5.16 7.63 4.55 50.5 FA FA FD FD 3,910 463 173.5 3,710 334 163.3 3,710 334 5.24 6.81 4.00 50.0 FA FA FD FD 4,250 523 184.7 4,020 374 175.3 4,020 374 5.31 6.16 3.57 49.5 FA FA FD FD 4,580 583 168.7 3,660 397 158.3 3,660 397 6.48 8.87 6.58 51.0 FA FA FD FD 4,160 617 183.7 4,060 459 173.3 4,060 459 6.59 7.78 5.68 50.5 FA FA FD FD 4,600 711 198.5 4,460 522 188.3 4,460 522 6.67 6.94 5.00 50.0 FA FA FD FD 5,030 804 212.7 4,850 584 203.3 4,850 584 6.74 6.26 4.46 49.5 FA FA FD FD 5,460 898 236.5 5,070 585 236.5 5,070 585 6.61 6.14 4.46 37.1 FA FA FA FB 5,810 915 255.2 5,570 668 255.2 5,570 668 6.70 5.44 3.91 36.6 FA FA FA FB 6,360 1,040 169.7 3,740 481 159.3 3,740 481 7.76 10.5 9.38 51.5 FA FB FD FD 4,230 744 187.7 4,240 571 177.3 4,240 571 7.90 9.01 7.89 51.0 FA FA FD FD 4,760 878 205.7 4,730 661 195.3 4,730 661 8.01 7.89 6.82 50.5 FA FA FD FD 5,290 1,010 223.5 5,210 751 213.3 5,210 751 8.10 7.02 6.00 50.0 FA FA FD FD 5,810 1,150 230.4 4,960 661 230.4 4,960 661 7.84 7.72 6.82 37.9 FA FA FA FB 5,660 1,030 247.5 5,440 751 247.5 5,440 751 7.95 6.89 6.00 37.5 FA FA FA FB 6,170 1,160 264.5 5,900 841 264.5 5,900 841 8.04 6.22 5.36 37.1 FA FA FA FB 6,680 1,300 287.2 6,510 961 287.2 6,510 961 8.13 5.51 4.69 36.6 FA FA FA FB 7,350 1,480 92.90 2,370 161 87.08 2,370 161 4.80 14.0 8.33 75.1 FD FD FD FD 2,770 256 108.9 2,860 214 103.1 2,860 214 5.02 11.0 6.25 74.2 FD FD FD FD 3,280 336 120.9 3,220 254 115.1 3,220 254 5.13 9.45 5.26 73.6 FD FD FD FD 3,660 396 132.9 3,580 294 127.1 3,580 294 5.22 8.30 4.55 72.9 FD FD FD FD 4,040 456 164.2 3,780 295 153.9 3,780 295 5.09 8.10 4.55 54.7 FA FA FD FD 4,360 466 176.2 4,120 335 165.9 4,120 335 5.17 7.24 4.00 54.2 FA FA FD FD 4,730 526 188.2 4,460 375 177.9 4,460 375 5.24 6.55 3.57 53.7 FA FA FD FD 5,100 586 124.9 3,400 334 119.1 3,400 334 6.43 11.3 7.81 74.2 FD FD FD FD 3,830 516 139.9 3,850 396 134.1 3,850 396 6.55 9.65 6.58 73.6 FD FD FD FD 4,310 610 171.2 4,060 397 160.9 4,060 397 6.39 9.42 6.58 55.2 FA FC FD FD 4,640 620 186.2 4,500 459 175.9 4,500 459 6.51 8.28 5.68 54.7 FA FA FD FD 5,110 714 201.2 4,940 522 190.9 4,940 522 6.60 7.39 5.00 54.2 FA FA FD FD 5,580 807 218.8 5,070 522 212.8 5,070 522 6.52 7.30 5.00 46.4 FA FA FC FD 5,790 816 232.9 5,490 585 227.8 5,490 585 6.60 6.60 4.46 46.0 FA FA FC FD 6,240 910 190.2 4,690 571 179.9 4,690 571 7.81 9.59 7.89 55.2 FA FC FD FD 5,290 882 208.2 5,230 661 197.9 5,230 661 7.93 8.41 6.82 54.7 FA FA FD FD 5,860 1,020 226.2 5,750 751 215.9 5,750 751 8.02 7.49 6.00 54.2 FA FA FD FD 6,420 1,150 244.2 6,270 841 233.9 6,270 841 8.10 6.75 5.36 53.7 FA FA FD FD 6,980 1,290 243.8 5,880 751 237.8 5,880 751 7.94 7.41 6.00 46.4 FA FA FC FD 6,630 1,160 260.9 6,390 841 255.8 6,390 841 8.03 6.69 5.36 46.0 FA FA FC FD 7,180 1,290 256.8 6,010 752 256.8 6,010 752 7.86 7.34 6.00 40.6 FA FA FA FC 6,840 1,170 273.8 6,520 842 273.8 6,520 842 7.96 6.63 5.36 40.3 FA FA FA FC 7,390 1,300 296.5 7,180 962 296.5 7,180 962 8.06 5.88 4.69 39.8 FA FA FA FC 8,120 1,480 319.3 7,830 1,080 319.3 7,830 1,080 8.14 5.28 4.17 39.3 FA FA FA FC 8,830 1,660 230.2 5,950 899 219.9 5,950 899 9.36 8.51 7.95 54.7 FA FB FD FD 6,600 1,370 [SM、SS材は異なります]

(13)

シリーズ (mm) 寸法(mm) (cm断面積 2 単位 質量 (k /m) 断面二次 モーメント (cm4 断面二次半径 (cm) 断面係数 (cm3 H B t1 t2 r Ix Iy ix iy Zx Zy

700

700 350 12 25 18 255.8 201 230,000 17,900 30.0 8.36 6,560 1,020 700 350 14 25 18 268.8 211 234,000 17,900 29.5 8.16 6,700 1,020 700 350 14 28 18 288.9 227 255,000 20,000 29.7 8.33 7,300 1,140 700 350 14 32 18 315.8 248 283,000 22,900 29.9 8.51 8,080 1,310 700 350 16 25 18 281.8 221 239,000 17,900 29.1 7.97 6,830 1,020 700 350 16 28 18 301.8 237 260,000 20,000 29.3 8.15 7,420 1,140 700 350 16 32 18 328.5 258 287,000 22,900 29.6 8.35 8,200 1,310 700 350 16 36 18 355.3 279 314,000 25,800 29.7 8.51 8,960 1,470

750

750 250 12 19 18 183.2 144 166,000 4,960 30.1 5.20 4,440 397 750 250 12 22 18 197.5 155 184,000 5,740 30.6 5.39 4,920 459 750 250 12 25 18 211.8 166 202,000 6,520 30.9 5.55 5,390 522 750 250 14 25 18 225.8 177 208,000 6,530 30.3 5.38 5,540 522 750 250 14 28 18 239.9 188 225,000 7,310 30.6 5.52 5,990 585 750 250 16 28 18 253.8 199 230,000 7,320 30.1 5.37 6,140 586 750 250 16 32 18 272.5 214 253,000 8,360 30.4 5.54 6,740 669 750 300 14 22 18 233.6 183 219,000 9,920 30.6 6.52 5,850 661 750 300 14 25 18 250.8 197 241,000 11,300 31.0 6.70 6,410 751 750 300 14 28 18 267.9 210 261,000 12,600 31.2 6.86 6,970 841 750 300 16 25 18 264.8 208 246,000 11,300 30.5 6.53 6,570 752 750 300 16 28 18 281.8 221 267,000 12,600 30.8 6.69 7,120 842 750 300 16 32 18 304.5 239 294,000 14,400 31.1 6.88 7,840 962 750 350 14 25 18 275.8 217 273,000 17,900 31.5 8.05 7,290 1,020 750 350 14 28 18 295.9 232 298,000 20,000 31.7 8.23 7,940 1,140 750 350 14 32 18 322.8 253 330,000 22,900 32.0 8.42 8,790 1,310 750 350 16 28 18 309.8 243 303,000 20,000 31.3 8.04 8,090 1,140 750 350 16 32 18 336.5 264 335,000 22,900 31.6 8.25 8,940 1,310 750 350 16 36 18 363.3 285 366,000 25,800 31.7 8.42 9,760 1,470

800

800 250 14 22 18 218.6 172 221,000 5,750 31.8 5.13 5,520 460 800 250 14 25 18 232.8 183 241,000 6,530 32.2 5.30 6,020 523 800 250 16 25 18 247.8 195 248,000 6,540 31.6 5.14 6,200 523 800 250 16 28 18 261.8 206 267,000 7,320 32.0 5.29 6,680 586 800 300 14 22 18 240.6 189 254,000 9,920 32.5 6.42 6,350 661 800 300 14 25 18 257.8 202 278,000 11,300 32.9 6.61 6,960 751 800 300 14 28 18 274.9 216 302,000 12,600 33.2 6.78 7,560 841 800 300 16 22 18 255.7 201 261,000 9,930 32.0 6.23 6,530 662 800 300 16 25 18 272.8 214 285,000 11,300 32.3 6.43 7,130 752 800 300 16 28 18 289.8 227 309,000 12,600 32.7 6.60 7,730 842 800 300 16 32 18 312.5 245 340,000 14,400 33.0 6.79 8,500 962 800 350 14 25 18 282.8 222 316,000 17,900 33.4 7.95 7,900 1,020 800 350 14 28 18 302.9 238 344,000 20,000 33.7 8.13 8,600 1,140 800 350 16 25 18 297.8 234 323,000 17,900 32.9 7.75 8,070 1,020 800 350 16 28 18 317.8 249 351,000 20,000 33.2 7.94 8,770 1,150 800 350 16 32 18 344.5 270 387,000 22,900 33.5 8.15 9,680 1,310 800 350 16 36 18 371.3 291 423,000 25,800 33.8 8.33 10,600 1,470 800 350 19 25 18 320.3 251 333,000 17,900 32.3 7.48 8,340 1,020 800 350 19 28 18 340.1 267 361,000 20,100 32.6 7.68 9,030 1,150 800 350 19 32 18 366.6 288 397,000 22,900 32.9 7.91 9,930 1,310 800 350 19 36 18 393.1 309 433,000 25,800 33.2 8.10 10,800 1,470 800 350 19 40 18 419.6 329 467,000 28,600 33.4 8.26 11,700 1,640

断面寸法性能表

材 質 SN400 材 質 SN490 横座 屈断面 二次半径 (cm) η 幅厚比 梁、柱の種別 塑性断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 圧縮用有効 断面積 (cm2 有効断面係数 (cm3 フランジ ウェブ 梁 柱 Zx Zy Zx Zy SN400 SN490 SN400 SN490 Zpx Zpy 251.2 6,560 1,020 240.9 6,560 1,020 9.46 7.57 7.00 54.2 FA FA FD FD 7,260 1,560 268.8 6,700 1,020 262.8 6,700 1,020 9.37 7.50 7.00 46.4 FA FA FC FD 7,470 1,570 288.9 7,300 1,140 283.8 7,300 1,140 9.46 6.76 6.25 46.0 FA FA FC FD 8,130 1,750 315.8 8,080 1,310 311.8 8,080 1,310 9.56 5.97 5.47 45.4 FA FA FB FD 8,980 1,990 281.8 6,830 1,020 281.8 6,830 1,020 9.29 7.43 7.00 40.6 FA FA FB FC 7,690 1,580 301.8 7,420 1,140 301.8 7,420 1,140 9.39 6.71 6.25 40.3 FA FA FA FC 8,330 1,760 328.5 8,200 1,310 328.5 8,200 1,310 9.49 5.93 5.47 39.8 FA FA FA FC 9,190 2,000 355.3 8,960 1,470 355.3 8,960 1,470 9.58 5.32 4.86 39.3 FA FA FA FC 10,000 2,250 171.2 4,440 397 160.9 4,440 397 6.34 10.0 6.58 59.3 FA FC FD FD 5,090 622 186.2 4,920 459 175.9 4,920 459 6.46 8.81 5.68 58.8 FA FC FD FD 5,600 716 201.2 5,390 522 190.9 5,390 522 6.55 7.86 5.00 58.3 FA FC FD FD 6,100 809 225.8 5,540 522 212.8 5,540 522 6.47 7.76 5.00 50.0 FA FA FD FD 6,340 819 239.9 5,990 585 227.8 5,990 585 6.55 7.02 4.46 49.6 FA FA FD FD 6,840 912 253.8 6,140 586 253.0 6,140 586 6.48 6.94 4.46 43.4 FA FA FA FD 7,080 923 272.5 6,740 669 272.5 6,740 669 6.58 6.17 3.91 42.9 FA FA FA FD 7,720 1,050 233.6 5,850 661 219.8 5,850 661 7.78 8.84 6.82 50.4 FA FA FD FD 6,650 1,030 250.8 6,410 751 237.8 6,410 751 7.89 7.89 6.00 50.0 FA FA FD FD 7,250 1,160 267.9 6,970 841 255.8 6,970 841 7.98 7.13 5.36 49.6 FA FA FD FD 7,850 1,300 264.8 6,570 752 263.0 6,570 752 7.81 7.81 6.00 43.8 FA FA FB FD 7,490 1,170 281.8 7,120 842 281.0 7,120 842 7.90 7.06 5.36 43.4 FA FA FB FD 8,090 1,310 304.5 7,840 962 304.5 7,840 962 8.01 6.26 4.69 42.9 FA FA FA FD 8,870 1,490 275.8 7,290 1,020 262.8 7,290 1,020 9.32 7.99 7.00 50.0 FA FA FD FD 8,150 1,570 295.9 7,940 1,140 283.8 7,940 1,140 9.41 7.20 6.25 49.6 FA FA FD FD 8,860 1,750 322.8 8,790 1,310 311.8 8,790 1,310 9.51 6.37 5.47 49.0 FA FA FD FD 9,780 2,000 309.8 8,090 1,140 309.0 8,090 1,140 9.33 7.14 6.25 43.4 FA FA FB FD 9,100 1,760 336.5 8,940 1,310 336.5 8,940 1,310 9.44 6.32 5.47 42.9 FA FA FB FD 10,000 2,010 363.3 9,760 1,470 363.3 9,760 1,470 9.53 5.67 4.86 42.4 FA FA FA FD 10,900 2,250 211.9 5,520 460 197.8 5,520 460 6.31 9.18 5.68 54.0 FA FA FD FD 6,380 728 226.9 6,020 523 212.8 6,020 523 6.42 8.22 5.00 53.6 FA FA FD FD 6,920 821 247.8 6,200 523 238.0 6,200 523 6.34 8.11 5.00 46.9 FA FA FC FD 7,200 833 261.8 6,680 586 253.0 6,680 586 6.43 7.35 4.46 46.5 FA FA FC FD 7,720 926 233.9 6,350 661 219.8 6,350 661 7.73 9.37 6.82 54.0 FA FA FD FD 7,240 1,030 251.9 6,960 751 237.8 6,960 751 7.84 8.36 6.00 53.6 FA FA FD FD 7,880 1,160 269.9 7,560 841 255.8 7,560 841 7.93 7.56 5.36 53.1 FA FA FD FD 8,520 1,300 255.7 6,530 662 245.0 6,530 662 7.63 9.24 6.82 47.3 FA FA FC FD 7,520 1,040 272.8 7,130 752 263.0 7,130 752 7.75 8.27 6.00 46.9 FA FA FC FD 8,170 1,180 289.8 7,730 842 281.0 7,730 842 7.85 7.48 5.36 46.5 FA FA FC FD 8,800 1,310 312.5 8,500 962 305.0 8,500 962 7.96 6.64 4.69 46.0 FA FA FC FD 9,640 1,490 276.9 7,900 1,020 262.8 7,900 1,020 9.27 8.47 7.00 53.6 FA FA FD FD 8,850 1,570 297.9 8,600 1,140 283.8 8,600 1,140 9.36 7.64 6.25 53.1 FA FA FD FD 9,610 1,750 297.8 8,070 1,020 288.0 8,070 1,020 9.17 8.39 7.00 46.9 FA FA FC FD 9,130 1,580 317.8 8,770 1,150 309.0 8,770 1,150 9.28 7.58 6.25 46.5 FA FA FC FD 9,880 1,770 344.5 9,680 1,310 337.0 9,680 1,310 9.39 6.71 5.47 46.0 FA FA FC FD 10,900 2,010 371.3 10,600 1,470 365.0 10,600 1,470 9.49 6.02 4.86 45.5 FA FA FB FD 11,800 2,250 320.3 8,340 1,020 320.3 8,340 1,020 9.04 8.26 7.00 39.5 FA FA FA FC 9,560 1,600 340.1 9,030 1,150 340.1 9,030 1,150 9.16 7.48 6.25 39.2 FA FA FA FC 10,300 1,790 366.6 9,930 1,310 366.6 9,930 1,310 9.29 6.63 5.47 38.7 FA FA FA FB 11,300 2,030 393.1 10,800 1,470 393.1 10,800 1,470 9.39 5.96 4.86 38.3 FA FA FA FB 12,200 2,270 419.6 11,700 1,640 419.6 11,700 1,640 9.48 5.42 4.38 37.9 FA FA FA FB 13,200 2,520 [SM、SS材は異なります]
