GTP
ト ラ ン シーバー
ユーザー
ガ イ ド
UG482 (v1.8) 2016 年 6 月 21 日本資料は表記のバージョンの英語版を翻訳したもので、内容に相違が生じる場合には原文を優先します。資
料によっては英語版の更新に対応していないものがあります。日本語版は参考用としてご使用の上、最新情
報につきましては、必ず最新英語版をご参照ください。
the maximum extent permitted by applicable law: (1) Materials are made available "AS IS" and with all faults, Xilinx hereby DISCLAIMS ALL WARRANTIES AND CONDITIONS, EXPRESS, IMPLIED, OR STATUTORY, INCLUDING BUT NOT LIMITED TO WARRANTIES OF MERCHANTABILITY, NON-INFRINGEMENT, OR FITNESS FOR ANY PARTICULAR PURPOSE; and (2) Xilinx shall not be liable (whether in contract or tort, including negligence, or under any other theory of liability) for any loss or damage of any kind or nature related to, arising under, or in connection with, the Materials (including your use of the Materials), including for any direct, indirect, special, incidental, or consequential loss or damage (including loss of data, profits, goodwill, or any type of loss or damage suffered as a result of any action brought by a third party) even if such damage or loss was reasonably foreseeable or Xilinx had been advised of the possibility of the same. Xilinx assumes no obligation to correct any errors contained in the Materials or to notify you of updates to the Materials or to product specifications. You may not reproduce, modify, distribute, or publicly display the Materials without prior written consent. Certain products are subject to the terms and conditions of Xilinx’s limited warranty, please refer to Xilinx’s Terms of Sale which can be viewed at
www.xilinx.com/legal.htm#tos; IP cores may be subject to warranty and support terms contained in a license issued to you by Xilinx. Xilinx products are not designed or intended to be fail-safe or for use in any application requiring fail-safe performance; you assume sole risk and liability for use of Xilinx products in such critical applications, please refer to Xilinx’s Terms of Sale which can be viewed at www.xilinx.com/legal.htm#tos.
Automotive Applications Disclaimer
XILINX PRODUCTS ARE NOT DESIGNED OR INTENDED TO BE FAIL-SAFE, OR FOR USE IN ANY APPLICATION REQUIRING FAIL-SAFE PERFORMANCE, SUCH AS APPLICATIONS RELATED TO: (I) THE DEPLOYMENT OF AIRBAGS, (II) CONTROL OF A VEHICLE, UNLESS THERE IS A FAIL-SAFE OR REDUNDANCY FEATURE (WHICH DOES NOT INCLUDE USE OF SOFTWARE IN THE XILINX DEVICE TO IMPLEMENT THE REDUNDANCY) AND A WARNING SIGNAL UPON FAILURE TO THE OPERATOR, OR (III) USES THAT COULD LEAD TO DEATH OR PERSONAL INJURY. CUSTOMER ASSUMES THE SOLE RISK AND LIABILITY OF ANY USE OF XILINX PRODUCTS IN SUCH APPLICATIONS.
© Copyright 2012–2014 Xilinx, Inc. Xilinx, the Xilinx logo, Artix, ISE, Kintex, Spartan, Virtex, Vivado, Zynq, and other designated brands included herein are trademarks of Xilinx in the United States and other countries. All other trademarks are the property of their respective owners.
こ の資料に関す る フ ィ ー ド バ ッ ク お よ び リ ン ク な ど の問題につ き ま し ては、[email protected]ま でお知 ら せ く
だ さ い。 いただ き ま し た ご意見を参考に早急に対応 さ せていただ き ます。 なお、 こ の メ ールア ド レ スへのお問い合わせは受け
日付 バージ ョ ン 内容 2012 年 1 月 3 日 1.0 初版 2012 年 2 月 21 日 1.1 図2-10、式 2-1、表2-7で、 フ ァ ク タ ーを 「N」 か ら 「N1」 お よ び 「N2」 に変更。図A-4、 図A-6、表B-1、表D-1、 お よ び表D-2を改訂。 2012 年 1 月 1 日 1.1.1 誤植の修正。 2012 年 9 月 6 日 1.2 第 1 章の 「概要お よび機能」の第 2、3、4 段落を ア ッ プデー ト 。表2-9で、PLL0_FBDIV/ PLL1_FBDIV の説明を ア ッ プデー ト し て PLL0_FBDIV_45/ PLL0_FBDIV_45 属性を
追加。「 リ セ ッ ト およ び初期化」お よび第 2 章の 「パワーダ ウ ン」を追加。図3-2～図3-5 に関連する注記 1 を ア ッ プデー ト 。表3-9の TXSTARTSEQ お よび GEARBOX_MODE 属性の説明を ア ッ プデー ト 。表3-26で、 コ ン ト ロ ー ラ ーのポー ト の ク ロ ッ ク ド メ イ ン と 説明を ア ッ プデー ト 。表3-27の TXPI_SYNFREQ_PPM[2:0] お よび TXPI_GREY_ SEL 属性の説明を ア ッ プデー ト 。第 3 章の 「TX ギアボ ッ ク スの動作モー ド 」 の第 1 段 落を ア ッ プデー ト 。第 3 章 「 ト ラ ン ス ミ ッ タ ー」 の 「内部シーケ ン ス カ ウ ン タ ー動作 モー ド 」 セ ク シ ョ ン を削除。表4-20に USE_PCS_CLK_PHASE_SEL およ び ES_CLK_ PHASE_SE 属性を追加。第 4 章の 「ア ラ イ メ ン ト ス テータ ス信号」 に第 2 およ び 3 段 落を追加。表4-25の RXBYTEISALIGNED ポー ト の説明の最後に 1 文を追加。表4-26 に COMMA_ALIGN_LATENCY 属性を追加。表4-42の GEARBOX_MODE 属性の説 明を ア ッ プデー ト 。第 5 章 「ボー ド デザ イ ンのガ イ ド ラ イ ン」 を追加。付録 A 「パ ッ ケージ別の配置情報」 のすべてのパ ッ ケージ図面を ア ッ プデー ト 。表B-1を更新。 2012 年 10 月 23 日 1.3 24ページの 「機能の説明」 、32ページの 「外部基準 ク ロ ッ ク を 1 つ使用す る 場合」 、 33ページ の 「複数の外部基準 ク ロ ッ ク を 使用す る 場合」 に Artix-7 デバ イ ス を 追加。 図3-4お よ び図3-5の脚注か ら XC7A350T を削除。表4-3か ら PCIe プ ロ ト コ ルを削 除。表5-2お よ び図5-3か ら XC7A350T を削除。表5-14の MGTAVCC_G[N] お よ び MGTAVTT_G[N] ピ ンにセ ラ ミ ッ ク フ ィ ル タ ーキ ャ パシ タ を追加。図A-9、図A-10、
図A-11、図A-12、図A-13、図A-14か ら XC7A350T を削除。表B-1か ら XC7A350T を削除。 2013 年 2 月 21 日 1.4 文書全体で、GTX ト ラ ン シーバーに関す る 言及を GTP ト ラ ン シーバーについての言及 に置換。 第 2 章 : 図2-2、図2-12、図2-13、図2-14、図2-15、図2-16、 お よ び図2-17を ア ッ プデー ト 。表2-6の 1 行目お よ び 2 行目を、そ し て表2-8の 1 行目お よ び 4 行目を ア ッ プデー ト 。「 リ セ ッ ト お よ び初期化」 の39ページの最後の段落を改訂。表2-14の 5 行 目お よ び 6 行目を ア ッ プデー ト 。表2-17、 お よ び47ページの 「電源投入お よ び コ ン フ ィ ギ ュ レーシ ョ ン後」～47ページの 「TX パ ラ レルク ロ ッ ク ソ ース の リ セ ッ ト 」 セ ク シ ョ ン を追加。表2-18の 2、3、4、7、12、13、15、 お よ び 17 行目を ア ッ プデー ト 。図2-19を ア ッ プデー ト し 、 こ の図に関連す る 注記を追加。図2-20を ア ッ プデー ト し 、こ の図に関連す る 注記を追加。図2-21お よ び こ の図に関連す る 注記を含む、57ペー ジの 「GTP ト ラ ン シーバー RX PMA リ セ ッ ト 」 を追加。表2-22お よ び57ページの 「GTP ト ラ ン シーバー RX コ ン ポーネ ン ト の リ セ ッ ト 」 ～47ページの 「電源投入お よ び コ ン フ ィ ギ ュ レーシ ョ ン後」 のセ ク シ ョ ン を追加 し て62ページの 「カ ン マ リ ア ラ イ メ ン ト 後」 を改訂。66ページのループバ ッ ク 機能の説明を改訂。表2-28の 2 行目を ア ッ プデー ト 。表2-29の 3 行目お よ び 7 行目を、表2-30の 3 行目 と 7 行目を ア ッ プ デー ト 。71ページの 「デジ タ ルモニ タ ー」 ～74ページを追加。
(続 き) 図3-20を更新。表3-24の 3 行目お よ び 5 行目を、 お よ び表3-24の 3 行目を ア ッ プ デー ト 。 第 4 章 : 表4-3、表4-4、表4-5、表4-6の 5 行目 と 6 行目、 お よ び表4-7の 12 行目を ア ッ プデー ト 。135ページの 「使用モー ド 」 ～142ページの図4-14を追加。147ペー ジの 「使用モー ド 」 セ ク シ ョ ン～表4-15を追加。図4-18を更新。表4-17の 3 行目お よ び 5 行目を ア ッ プデー ト 。153ページの 「RXRATE の使用」 セ ク シ ョ ン～154ペー ジを追加。180ページの 「RX バ ッ フ ァ ーのバ イ パ ス」セ ク シ ョ ン～194ページを改訂。 表4-33お よ び表4-33の 5 行目お よ び 10 行目を ア ッ プデー ト 。 第 5 章 : 表5-2の 1 行目および 2 行目を、表5-11の 3 行目および 4 行目を ア ッ プデー ト 。 付録 A : 図A-4～図A-14 を ア ッ プデー ト 。 付録 B : 表B-1を更新。 2013 年 4 月 15 日 1.5 表2-22の最後の 2 行を追加。「ループバ ッ ク 」の24ページの 「機能の説明」 に 3 文を追 加。表2-29および表2-30で、 「DEN」 を 「DRPEN」 に変更。図2-23および図2-24に 注記を追加。94ページの 「機能の説明」、「TX バ ッ フ ァ ーのバ イ パス」 および表3-15を 改訂。100ページの 「TX バ ッ フ ァ ーバ イ パスの使用モー ド 」を改訂、 図 3-12、 「TX バ ッ フ ァ ーのバ イ パス」、 「シン グルレーン自動モー ド のポー ト 接続」 を削除、図3-12および こ の図に関連する注記を置き換え。102ページの「マルチレーンモー ド で TX バ ッ フ ァ ー バ イ パ ス を使用」 を改訂 (セ ク シ ョ ン の表題お よ び本文か ら 「手動」 を削除)。 「マルチ レーン自動モー ド の TX バ ッ フ ァ ーのバ イ パス」 と い う セ ク シ ョ ンの表題を削除。表4-2 に最後の 2 行を追加。表4-3、表4-4、表4-5で、 「INCP」 を 「IPCM」 に変更。表4-12 で、RXCDR_CFG 属性の タ イ プを 72 ビ ッ ト の 16 進数か ら 83 ビ ッ ト の 16 進数に変更。 2013 年 8 月 28 日 1.6 XC7A35T-CSG325 (Preliminary)、XC7A35T-FGG484 (Preliminary)、
XC7A50T-CSG325 (Preliminary)、XC7A50T-FGG484 (Preliminary)、 XC7A75T-FGG484、 お よ び XC7A75T-FGG676 デバ イ ス を追加。 2014 年 4 月 3 日 1.7 XC7A35T-CPG236、XC7A50T-CPG236、 お よ び XC7Z015-CLG485 デバ イ ス を追加。 表1-3の SIM_VERSION の タ イ プを 「実数」 か ら 「文字列」 に変更。表2-22の RX の レー ト 変更を 「RX PCS」 か ら 「RX 全体」 に変更。61ページの 「RX レー ト の変更」 の説明を拡充。表2-29と表2-30の DRPEN の説明を拡充。表4-11の RXOSCALRESET か ら RXOSINTDONE の説明を変更。表4-27の RXCHARISK[3:0] の方向を 「入力」 か ら 「出力」 に変更。表5-2 お よ び図5-3 に新規デバ イ ス/パ ッ ケ ー ジ を 追加。表5-3、 表5-8、表5-9およ び表5-10に新規デバ イ ス/パ ッ ケージ を追加。247ページの 「SelectIO の使用ガ イ ド ラ イ ン」 の説明を拡充。CPG236、CSG325、CLG485 パ ッ ケージの配置
図を追加 (図A-1、図A-2、図A-3)。図A-4に新規デバ イ ス を追加。表B-1を更新、 お
よ び表B-2に新規デバ イ ス を追加。
2014 年 11 月 19 日 1.8 XC7A15T (-PG236、-CPG236、 および -CLG485 パ ッ ケージ) デバ イ ス を追加。表2-1の ポー ト O および ODIV2 の説明を明確化。表2-8に BGBYPASSB、BGMONITORENB、 BGPDB、BGRCALOVRD、 および RCALENB ポー ト を追加。表2-17に最後の 2 行を 追加。65ページの 「PLL のパワーダ ウ ン」 に、2 つ目の段落を追加。71ページの 「機能 の説明」 のデジ タ ルモニ ターを変更し、表2-31に DMONITORCLK および DMONFIFORESET ポー ト を追加。 2016 年 6 月 21 日 1.8 表5-1の 「RXP と RXN は、GTP ト ラ ン シーバーク ワ ッ ド にあ る 各レ シーバーの作動 入力ペアです。」 を 「RXP と RXN は、GTP ト ラ ン シーバー ク ワ ッ ド にあ る 各レ シー バーの差動入力ペアです。」 に変更。
改訂履歴. . . 3
このユーザー
ガ イ ド について
内容 . . . 7 その他の リ ソ ース . . . 8 参考資料. . . 8第
1
章
:
ト ラ ン シーバーおよびツールの概要
概要お よ び機能 . . . 97 シ リ ーズ FPGA Transceivers Wizard . . . 14
シ ミ ュ レーシ ョ ン . . . 14 イ ンプ リ メ ン テーシ ョ ン. . . 18
第
2
章
:
共有機能
基準 ク ロ ッ ク 入力の構造. . . 21 基準 ク ロ ッ ク の選択お よ び分配 . . . 24 PLL . . . 34 リ セ ッ ト お よ び初期化. . . 37 パ ワーダ ウ ン. . . 62 ループバ ッ ク. . . 66 ダ イ ナ ミ ッ ク リ コ ン フ ィ ギ ュ レーシ ョ ン ポー ト. . . 68 デジ タ ルモニ タ ー. . . 71第
3
章
:
ト ラ ン ス ミ ッ タ ー
ト ラ ン ス ミ ッ タ ー (TX) の概要. . . 75 FPGA TX イ ン タ ーフ ェ イ ス . . . 76 TX 8B/10B エン コ ーダー . . . 83 TX ギ アボ ッ ク ス. . . 86 TX バ ッ フ ァ ー. . . 94 TX バ ッ フ ァ ーのバ イ パ ス . . . 97 TX パ タ ーンジ ェ ネ レー タ ー . . . 104 TX 極性制御 . . . 108 TX の フ ァ ブ リ ッ ク ク ロ ッ ク 出力制御. . . 108 TX 位相 イ ン タ ーポ レー タ ー PPM コ ン ト ロ ー ラ ー. . . 112 コ ン フ ィ ギ ュ レーシ ョ ン可能な TX ド ラ イ バー. . . 115 PCI Express デザ イ ン用の TX レ シーバー検出機能 . . . 122 TX の OOB 信号. . . 124第
4
章
:
レ シーバー
レ シーバー (RX) の概要 . . . 127 RX アナ ロ グ フ ロ ン ト エン ド. . . 128 RX の OOB 信号. . . 133 RX イ コ ラ イ ザー. . . 142RX バ イ ト お よ び ワー ド ア ラ イ メ ン ト. . . 167 RX 8B/10B デ コ ーダー. . . 176 RX バ ッ フ ァ ーのバ イ パ ス . . . 180 RX エ ラ ス テ ィ ッ ク バ ッ フ ァ ー . . . 194 RX ク ロ ッ ク コ レ ク シ ョ ン. . . 199 RX チ ャ ネルボ ンデ ィ ン グ. . . 208 RX ギ アボ ッ ク ス. . . 218 FPGA RX イ ン タ ーフ ェ イ ス . . . 226
第
5
章
:
ボー ド
デザイ ンのガ イ ド ラ イ ン
概要 . . . 229 ピ ンの説明お よ びデザ イ ンのガ イ ド ラ イ ン . . . 229 基準 ク ロ ッ ク. . . 236 電源お よ びフ ィ ル タ リ ン グ. . . 240 SelectIO の使用ガ イ ド ラ イ ン. . . 247 PCB デザ イ ンのチ ェ ッ ク リ ス ト. . . 248付録
A :
パ ッ ケージ別の配置情報
CPG236 パ ッ ケージの配置図 . . . 252 CSG325 パ ッ ケージの配置図 . . . 253 CLG485 パ ッ ケージの配置図. . . 254 FGG484 パ ッ ケージの配置図. . . 255 FGG676 パ ッ ケージの配置図. . . 256 FBG484 パ ッ ケージの配置図 . . . 258 SBG484 パ ッ ケージの配置図 . . . 259 FBG676 パ ッ ケージの配置図 . . . 260 FFG1156 パ ッ ケージの配置図 . . . 262付録
B :
デバイ ス別の配置情報
付録
C : 8B/10B
の符号
付録
D : GTP
ト ラ ン シーバー
DRP
ア ド レ ス
マ ッ プ
ザ イ リ ン ク ス 7 シ リ ーズ FPGA には、3 つの FPGA フ ァ ミ リ があ り ます。 こ れ ら はすべて最 も 低 い消費電力を達成す る よ う 設計 さ れてお り 、 最適な電力、 性能、 コ ス ト の実現に向けて、 標準デザ イ ン を フ ァ ミ リ 間で拡張 さ せ る こ と が可能です。Artix™-7 フ ァ ミ リ は、 量産アプ リ ケーシ ョ ン向 けに開発 さ れ、 最 も 低い コ ス ト と 消費電力を実現す る よ う 最適化 さ れてい ます。Virtex®-7 フ ァ ミ リ は、 最高のシ ス テ ム性能 と 容量を提供す る よ う に最適化 さ れてい ます。Kintex™-7 フ ァ ミ リ は、 対 コ ス ト 性能に最 も 優れた新 し い ク ラ ス の FPGA です。 こ のユーザーガ イ ド は、7 シ リ ーズ FPGA GTP ト ラ ン シーバーについて説明 し た技術的な リ フ ァ レ ン ス です。 こ の 『7 シ リ ーズ FPGA GTP ト ラ ン シーバーユーザーガ イ ド 』 を含む、7 シ リ ーズ FPGA に関す る すべての資料は、 ザ イ リ ン ク ス の ウ ェ ブサ イ ト (japan.xilinx.com/7) か ら 入手で き ます。 こ の資料では、 次の こ と が前提 と な っ てい ます。 • 7 シ リ ーズ FPGA の GTP ト ラ ン シーバーチ ャ ネルは、GTP ト ラ ン シーバー と 略 し て表記 さ れ ます。 • GTPE2_CHANNEL は、1 つの GTP ト ラ ン シーバーチ ャ ネルを イ ン ス タ ン シエー ト す る イ ン ス タ ン シエーシ ョ ン プ リ ミ テ ィ ブの名前です。 • GTPE2_COMMON は、2 つの リ ン グオシ レー タ ー型 PLL (PLL0 お よ び PLL1) を イ ン ス タ ン シエー ト す る プ リ ミ テ ィ ブの名前です。 • ク ワ ッ ド (Q) は、4 つの GTP ト ラ ン シーバーチ ャ ネル、1 つの GTPE2_COMMON プ リ ミ テ ィ ブ、2 つの差動基準 ク ロ ッ ク ピ ンペア、 お よ びアナ ロ グ電源ピ ン で構成 さ れてい ます。
内容
こ のユーザーガ イ ド には、 次の章お よ び付録が含ま れてい ます。 • 第 1 章 「 ト ラ ン シーバーお よ びツールの概要」 • 第 2 章 「共有機能」 • 第 3 章 「 ト ラ ン ス ミ ッ タ ー」 • 第 4 章 「レ シーバー」 • 第 5 章 「ボー ド デザ イ ンのガ イ ド ラ イ ン」 • 付録 A 「パ ッ ケージ別の配置情報」 • 付録 B 「デバ イ ス別の配置情報」 • 付録 C 「8B/10B の符号」 • 付録 D 「GTP ト ラ ン シーバー DRP ア ド レ ス マ ッ プ」その他の リ ソ ース
その他の資料は、 ザ イ リ ン ク ス の ウ ェ ブサ イ ト か ら 入手で き ます。 http://japan.xilinx.com/support/documentation/index.htm シ リ コ ンや ソ フ ト ウ ェ ア、IP に関す る ア ンサーデー タ ベース を検索 し た り 、 テ ク ニ カルサポー ト の ウ ェ ブケース を開 く 場合は、 次の ウ ェ ブサ イ ト にア ク セ ス し て く だ さ い。 http://japan.xilinx.com/support参考資料
次の資料は、 こ のユーザーガ イ ド の補足資料 と し て役立ち ます。 1. 『高速シ リ アル I/O を よ り 簡単に使用』 http://japan.xilinx.com/publications/archives/books/serialio.pdfト ラ ン シーバーおよびツールの概要
概要および機能
7 シ リ ーズ FPGA に搭載 さ れてい る GTP ト ラ ン シーバーは電力効率に優れ、500Mb/s ～ 6.6Gb/s の ラ イ ン レー ト を サポー ト し ます。 ま た、 柔軟な コ ン フ ィ ギ ュ レーシ ョ ン が可能であ り FPGA の プ ロ グ ラ マブル ロ ジ ッ ク リ ソ ー ス と 密接に統合 さ れてい ます。表1-1に、 さ ま ざ ま な アプ リ ケー シ ョ ンに対応す る ト ラ ン シーバーの機能を グループ別に示 し ます。 表 1-1 : 7 シ リ ーズ FPGA の ト ラ ン シーバーの機能 グループ 機能 GTP GTX GTH PCS 2 バ イ ト の内部デー タ パ ス x x x 4 バ イ ト の内部デー タ パ ス x x 8B/10B エン コー ド お よ びデコ ー ド x x x 64B/66B と 64B/67B をサポー ト x x x カ ン マ検出お よ びバ イ ト/ワー ド ア ラ イ メ ン ト x x x PRBS ジ ェ ネ レー タ ーお よ びチ ェ ッ カー x x x ク ロ ッ ク コ レ ク シ ョ ン/チ ャ ネルボ ンデ ィ ン グ用の FIFO x x x プ ロ グ ラ マブル FPGA ロ ジ ッ ク イ ン タ ーフ ェ イ ス x x x PMA 各 ク ワ ッ ド に 1 つの共有 LC タ ン ク 型 PLL x x 各 ク ワ ッ ド に 1 つの リ ン グオシ レー タ ー型 PLL x x 各 ク ワ ッ ド に 2 つの共有 リ ン グオシ レー タ ー型 PLL x 基準 ク ロ ッ ク を柔軟に選択 x x x 判定帰還等化 (DFE) x x 低消費電力モー ド (LPM) と 呼ばれ る 電力効率の優れた適応型 リ ニ ア イ コ ラ イ ザーモー ド x x x 送信プ リ エン フ ァ シ ス x x x PCI Express®デザ イ ン用のビー コ ン信号 x x xSATA デザ イ ンに対応す る COM 信号を含む OOB 信号伝送 x x x
GTP ト ラ ン シーバーは広範なデー タ レー ト を提供 し 、 豊富な機能を備え てい る ため、 物理層では 次の多様なプ ロ ト コ ルをサポー ト で き ます。
• PCI Express、 リ ビ ジ ョ ン 1.1/2.0 • Interlaken
• 10Gb Attachment Unit Interface (XAUI)、Reduced Pin eXtended Attachment Unit Interface (RXAUI)
• Common Packet Radio Interface (CPRI™)/Open Base Station Architecture Initiative (OBSAI) • OC-48
• OTU-1
• Serial RapidIO (SRIO)
• Serial Advanced Technology Attachment (SATA)/Serial Attached SCSI (SAS) • Serial Digital Interface (SDI)
CORE Generator™ ツールには、GTP ト ラ ン シーバーを異な る プ ロ ト コ ルに応 じ て コ ン フ ィ ギ ュ レ ーシ ョ ンす る ために あ ら か じ め定義 さ れた設定 を自動的に生成す る ウ ィ ザー ド が含 ま れてい ま す。 こ の ウ ィ ザー ド を用いて カ ス タ ム コ ン フ ィ ギ ュ レーシ ョ ン を作成す る こ と も で き ます。 定義済
みの設定に よ っ て 有効に な る プ ロ ト コ ルお よ び電気仕様の一覧は、 『LogiCORE IP 7 シ リ ー ズ
FPGA ト ラ ン シーバーウ ィ ザー ド ユーザーガ イ ド 』 (UG769) を参照 し て く だ さ い。
Spartan®-6 FPGA に搭載 さ れた旧世代の ト ラ ン シーバー と 比較 し て、7 シ リ ーズ FPGA の GTP ト ラ ン シーバーには次の新 し い機能が追加 さ れてい ます。 • 2 バ イ ト の内部デー タ パ ス • 各 ク ワ ッ ド に 2 つの リ ン グオシ レー タ ー型 PLL • 電力効率の優れた適応型 CTLE (連続時間 リ ニ ア イ コ ラ イ ザー) • RX のマージ ン解析機能で、 非破壊的な、 イ コ ラ イ ゼーシ ョ ン後の 2D ア イ ス キ ャ ン を実現 は じ めて使用す る 場合は、 『高速シ リ アル I/O を よ り 簡単に使用』[参照1]を参照 し て く だ さ い。 こ の資料では、 高速シ リ アル ト ラ ン シーバーの技術お よ びその応用例が説明 さ れてい ます。 11ページの図1-1に、Artix™-7 デバ イ ス (XC7A100T) におけ る GTP ト ラ ン シーバーの配置例を 示 し ます。 こ のデバ イ ス には 8 個の GTP ト ラ ン シーバーが搭載 さ れてい ます。
7 シ リ ーズ FPGA の フ ァ ン ク シ ョ ンブ ロ ッ ク に関す る その他の情報は、 次の資料を参照 し て く だ さ い。
『7 シ リ ーズ FPGA コ ン フ ィ ギ ュ レーシ ョ ンユーザーガ イ ド 』 (UG470) では、 コ ン フ ィ ギ ュ レーシ ョ ンについて説明 し てい ます。
『7 シ リ ーズ FPGA SelectIO リ ソ ース ユーザーガ イ ド 』 (UG471) では、I/O ブ ロ ッ ク について 説明 し てい ます。
『7 シ リ ーズ FPGA ク ロ ッ キ ン グ リ ソ ースユーザーガ イ ド 』 (UG472) では、MMCM (ミ ッ ク
ス ド モー ド ク ロ ッ クマネージ ャ ー) について説明 し てい ます。
図1-2に、4 つの GTPE2_CHANNEL プ リ ミ テ ィ ブ と 1 つの GTPE2_COMMON プ リ ミ テ ィ ブ を 含む ク ワ ッ ド を示 し ます。
X-Ref Target - Figure 1-1
図 1-1 : Artix-7 XC7A100T FPGA の GTP ト ラ ン シーバー I/O Column CMT Column I/O Column GTPE2_CHANNEL_X0Y7 GTPE2_CHANNEL_X0Y6 GTPE2_ COMMON_ X0Y1 GTPE2_CHANNEL_X0Y5 GTPE2_CHANNEL_X0Y4 CMT Column
GTP Quad
Artix-7 FPGA (XC7A100T)
GTPE2_CHANNEL_X0Y3 GTPE2_CHANNEL_X0Y2 GTPE2_ COMMON_ X0Y0 GTPE2_CHANNEL_X0Y1 GTPE2_CHANNEL_X0Y0
GTP Quad
Configuration Integrated Block for PCIExpress Operation
1 つの GTPE2_COMMON プ リ ミ テ ィ ブ と 4 つの GTPE2 チ ャ ネルプ リ ミ テ ィ ブで構成 さ れた グ ループ を ク ワ ッ ド (Q) と いい ます。 GTPE2_COMMON プ リ ミ テ ィ ブには、2 つの リ ン グオシ レー タ ー型 PLL (PLL0 と PLL1) があ り ます。 こ のプ リ ミ テ ィ ブは、 常に イ ン ス タ ン シエー ト す る 必要があ り ます。 各 GTPE2_CHANNEL プ リ ミ テ ィ ブは、 ト ラ ン ス ミ ッ タ ー と レ シーバーを それぞれ 1 つ備え てい ます。
X-Ref Target - Figure 1-2
図 1-2 : GTP ト ラ ン シーバーの ク ワ ッ ド コ ン フ ィ ギ ュ レーシ ョ ン UG482_c1_02_110811 RX TX GTPE2_CHANNEL RX TX GTPE2_CHANNEL PLL0 RX TX GTPE2_CHANNEL GTPE2_COMMON REFCLK Distribution PLL1 RX TX GTPE2_CHANNEL IBUFDS_GTE2 IBUFDS_GTE2

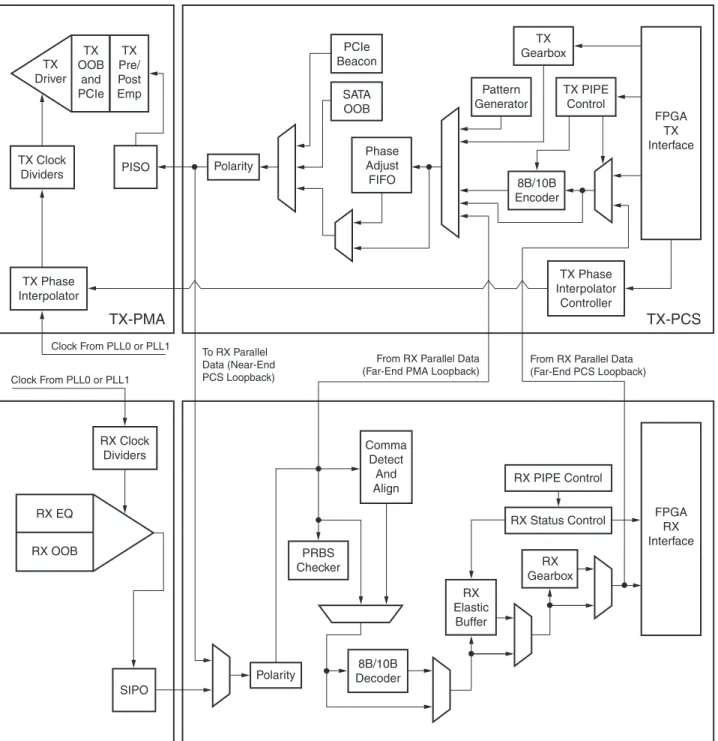

図1-3に、GTPE2_CHANNEL プ リ ミ テ ィ ブの ト ポ ロ ジ を示 し ます。
RX/TX ク ロ ッ ク 分周器へ ク ロ ッ ク を供給す る チ ャ ネルク ロ ッ キ ン グアーキ テ ク チ ャ の詳細は、
34ページの図2-9を参照 し て く だ さ い。
X-Ref Target - Figure 1-3
図 1-3 : GTPE2_CHANNEL プ リ ミ テ ィ ブの ト ポロ ジ
TX-PMA
TX-PCS
FPGA TX Interface TX Gearbox UG482_c1_03_110811 TX PIPE Control Phase Adjust FIFO PCIe BeaconFrom RX Parallel Data (Far-End PMA Loopback) To RX Parallel
Data (Near-End PCS Loopback) Clock From PLL0 or PLL1
Clock From PLL0 or PLL1
From RX Parallel Data (Far-End PCS Loopback) PISO TX Pre/ Post Emp TX Clock Dividers TX Phase Interpolator TX Phase Interpolator Controller TX OOB and PCIe TX Driver Polarity Polarity SATA OOB 8B/10B Encoder Pattern Generator FPGA RX Interface RX PIPE Control RX Status Control SIPO RX OOB RX EQ RX Gearbox RX Elastic Buffer PRBS Checker Comma Detect And Align 8B/10B Decoder RX Clock Dividers
7
シ リ ーズ
FPGA Transceivers Wizard
7 Series FPGA Transceivers Wizard (以降 ウ ィ ザー ド と 呼ぶ) は、GTP ト ラ ン シーバーのプ リ ミ テ ィ ブ (GTPE2_COMMON お よ び GTPE2_CHANNEL) を イ ン ス タ ン シエー ト す る 際の ラ ッ パー生成 に有用です。 こ の ウ ィ ザー ド は、CORE Generator ツールに含まれてい ます。 こ れを使用す る 前に、 必ず最新の IP ア ッ プデー ト を ダ ウ ン ロ ー ド し て く だ さ い。 ウ ィ ザー ド の使用方法は、 『LogiCORE IP 7 シ リ ーズ FPGA ト ラ ン シーバーウ ィ ザー ド ユーザーガ イ ド 』 (UG769) を参照 し て く だ さ い。 次の手順に従っ て ウ ィ ザー ド を起動 し ます。 1. CORE Generator ツールを起動 し ます。
2. [FPGA Features and Design] と [IO Interfaces] の下にあ る [7 Series FPGA Transceivers Wizard] を選択 し ます。
図1-4を参照 し て く だ さ い。
3. [7 Series FPGA Transceivers Wizard] を ダブル ク リ ッ ク し て ウ ィ ザー ド を起動 し ます。
シ ミ ュ レーシ ョ ン
機能の説明
GTPE2_CHANNEL プ リ ミ テ ィ ブ と GTPE2_COMMON プ リ ミ テ ィ ブ を使用す る シ ミ ュ レーシ ョ ンの場合、 シ ミ ュ レーシ ョ ン環境お よ びテ ス ト ベンチに対す る 特定の要件があ り ます。 使用ハー ド ウ ェ ア記述言語 (HDL) に基づいてサポー ト さ れ る シ ミ ュ レー タ の環境設定方法は、 最新版の 『合 成/シ ミ ュ レーシ ョ ンデザ イ ン ガ イ ド 』 (UG626) を参照 し て く だ さ い。X-Ref Target - Figure 1-4

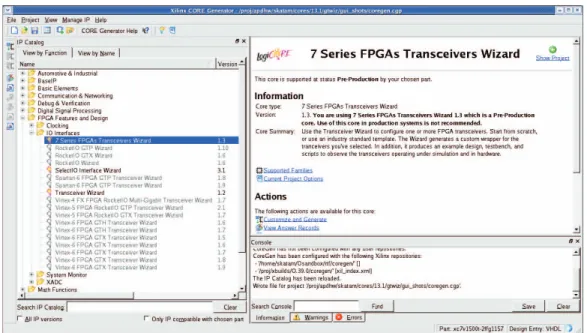

図 1-4 : 7 シ リ ーズ FPGA Transceivers Wizard の画面
GTPE2_CHANNEL プ リ ミ テ ィ ブ と GTPE2_COMMON プ リ ミ テ ィ ブ を 使用す る デザ イ ン の シ ミ ュ レーシ ョ ンの要件は次の と お り です。 • シ ミ ュ レー タ が SecureIP モデルをサポー ト し てい る 。 つま り 、モデル化 さ れたブ ロ ッ ク の イ ンプ リ メ ン テーシ ョ ンに使用 さ れ る Verilog HDL の暗号 化バージ ョ ン をサポー ト す る 必要があ り ます。SecureIP は、IP 暗号化方式です。SecureIP モデ ルをサポー ト す る には、Verilog LRM - IEEE Std 1364-2005 暗号化に準拠す る シ ミ ュ レー タ が 必要です。 • VHDL シ ミ ュ レーシ ョ ン用の混合言語シ ミ ュ レー タ 。 SecureIP モデルは基本的に Verilog を使用 し ます。 こ れ ら を VHDL デザ イ ン で使用す る 場合 は、混合言語シ ミ ュ レー タ が必要です。シ ミ ュ レー タ は、VHDL お よ び Verilog を同時にシ ミ ュ レーシ ョ ンす る こ と が要求 さ れます。 • GTP ト ラ ン シーバーの SecureIP モデルが イ ン ス ト ール さ れてい る 。 • SecureIP の使用に対応す る よ う にシ ミ ュ レー タ が適切に設定 さ れてい る (初期化フ ァ イ ル、 環 境変数)。 • シ ミ ュ レーシ ョ ン ラ イ ブ ラ リ (UNISIM、SIMPRIMS な ど) を正 し い順序で コ ンパ イ ルす る 、 COMPXLIB を実行で き る 。 • シ ミ ュ レー タ の精度が適切に設定 さ れてい る (Verilog)。 • シ ミ ュ レー タ のユーザーガ イ ド およ び 『合成/シ ミ ュ レーシ ョ ンデザ イ ンガ イ ド 』 (UG626) で、 SecureIP をサポー ト する ための設定について詳 し く 説明。
ポー ト および属性
GTPE2_COMMON お よ び GTPE2_CHANNEL プ リ ミ テ ィ ブには、 シ ミ ュ レーシ ョ ン専用のポー ト はあ り ません。GTPE2_COMMON
属性
GTPE2_COMMON プ リ ミ テ ィ ブには、 シ ミ ュ レーシ ョ ン専用の属性があ り ます。表1-2に、 ア ド レ ス で割 り 付け ら れた GTPE2_COMMON プ リ ミ テ ィ ブの DRP マ ッ プ を示 し ます。 こ れ ら の属性 名は SIM_ で始ま り ます。 表 1-2 : GTPE2_COMMON のシ ミ ュ レーシ ョ ン専用の属性 属性 タ イ プ 説明 SIM_PLL0REFCLK_SEL 3 ビ ッ ト バ イ ナ リ PLL0が常に同 じ 基準 ク ロ ッ ク ソ ー ス で駆動 さ れ る デザ イ ン を シ ミ ュ レーシ ョ ンす る 際に使用 する基準 ク ロ ッ ク ソ ース を選択 し ます。 ピ ンの 切 り 替え を変更 し た前 と 後のシ ミ ュ レーシ ョ ン を可能に し ます。 こ れに よ り 、ポー ト 切 り 替えの 前後に正 し い ク ロ ッ ク ソ ー ス で ブ ロ ッ ク を シ ミ ュ レーシ ョ ン で き る よ う にな り ます。 こ の属 性は、PLL0REFCLK SEL[2:0] と 同 じ 値に設定 す る 必要が あ り ま す。 オ ン ザ フ ラ イ で基準 ク ロ ッ ク ソ ース を変更 し なければな ら ないデザ イ ンの場合は、PLL0REFCLKSEL を使用 し て ソ ー ス を動的に選択 し ます。 SIM_PLL1REFCLK_SEL 3 ビ ッ ト バ イ ナ リ PLL1が常に同 じ 基準 ク ロ ッ ク ソ ー ス で駆動 さ れ る デザ イ ン を シ ミ ュ レーシ ョ ンす る 際に使用 する基準 ク ロ ッ ク ソ ース を選択 し ます。 ポー ト の切 り 替え を変更 し た前 と 後のシ ミ ュ レーシ ョ ン を可能に し ます。 こ れに よ り 、ポー ト 切 り 替え の前後に正 し い ク ロ ッ ク ソ ース でブ ロ ッ ク を シ ミ ュ レーシ ョ ン で き る よ う にな り ます。 こ の属 性は、PLL1REFCLK SEL[2:0] と 同 じ 値に設定 す る 必要が あ り ま す。 オ ン ザ フ ラ イ で基準 ク ロ ッ ク ソ ース を変更 し なければな ら ないデザ イ ンの場合は、PLL1REFCLKSEL を使用 し て ソ ー ス を動的に選択 し ます。 SIM_RESET_SPEEDUP 文字列 TRUE (デフ ォ ル ト) の場合は、 近似の リ セ ッ ト シ ー ケ ン ス を 使用 し て シ ミ ュ レ ー シ ョ ン の リ セ ッ ト 時間を短縮 し ます。こ れは、リ セ ッ ト 時間 やシ ミ ュ レーシ ョ ン時間を高速化す る 際に使用 し ます。FALSE の場合は、 モデルがハー ド ウ ェ ア リ セ ッ ト 動作を細部にわた っ てエ ミ ュ レー ト し ます。 SIM_VERSION 文字列 シ リ コ ンの ス テ ッ ピ ン グ と 一致 さ せ る ため、 シ ミ ュ レーシ ョ ンバージ ョ ン を選択 し ます。 デフ ォ ル ト は 1.0 です。GTPE2_CHANNEL
属性
GTPE2_CHANNEL プ リ ミ テ ィ ブには、 シ ミ ュ レーシ ョ ン専用の属性があ り ます。表1-3に、 ア ド レ ス で割 り 付け ら れた GTPE2_CHANNEL プ リ ミ テ ィ ブの DRP マ ッ プを示 し ます。 こ れ ら の属性 名は SIM_ で始ま り ます。 表 1-3 : GTPE2_CHANNEL のシ ミ ュ レーシ ョ ン専用の属性 属性 タ イ プ 説明 SIM_RESET_SPEEDUP 文字列 TRUE (デフ ォル ト) の場合は、近似の リ セ ッ ト シーケ ン ス を使用 し て シ ミ ュ レーシ ョ ン の リ セ ッ ト 時間 を 短縮 し ま す。 こ れは、 リ セ ッ ト 時間やシ ミ ュ レ ーシ ョ ン時間 を高速 化する際に使用 し ます。FALSE の場合は、モ デルがハー ド ウ ェ ア リ セ ッ ト 動作を細部に わた っ てエ ミ ュ レー ト し ます。 SIM_RECEIVER_DETECT_PASS 文字列 TRUE ま たは FALSE に設定可能であ り 、シ ミ ュ レ ー シ ョ ン に お い て 未接続 の レ シ ー バー を 使用す る か、 接続 さ れた レ シーバー を使用す る か指定 し ます。 SIM_TX_EIDLE_DRIVE_LEVEL 文字列 0、1、X、 ま たは Z に設定可能であ り 、 外部 プルア ッ プ抵抗 を 使用 し て、 電気的ア イ ド ル状態のシ ミ ュ レ ーシ ョ ンや受信検出が可 能です。 デフ ォ ル ト は X です。 SIM_VERSION 文字列 シ リ コ ン の ス テ ッ ピ ン グ と 一致 さ せ る た め、 シ ミ ュ レーシ ョ ン バージ ョ ン を選択 し ます。 デフ ォ ル ト は 1.0 です。イ ン プ リ メ ン テーシ ョ ン
機能の説明
こ のセ ク シ ョ ン では、 デザ イ ンに イ ン ス タ ン シエー ト さ れた 7 シ リ ーズ GTP ト ラ ン シーバーをデ バ イ ス リ ソ ース にマ ッ プす る 際に必要な情報を提供 し ます。 • 利用可能なデバ イ ス/パ ッ ケージの組み合わせにおけ る GTP ト ラ ン シーバー ク ワ ッ ド の位置 • 各 GTP ト ラ ン シーバーク ワ ッ ド に関連す る 外部信号のパ ッ ド 番号 • デザ イ ンに イ ン ス タ ン シエー ト し た GTPE2_CHANNEL プ リ ミ テ ィ ブ、GTPE2_COMMON プ リ ミ テ ィ ブ、 お よ び ク ロ ッ ク リ ソ ース が、 ユーザー制約フ ァ イ ル (UCF) を使用 し て ど の よ う に し てマ ッ プ さ れ る か 通常、GTP ト ラ ン シーバー ク ワ ッ ド の位置は設計プ ロ セ ス の初期段階で指定 し ます。 ク ロ ッ ク リ ソ ース を適切に使用 し 、 ボー ド 設計時のシ グナルイ ン テ グ リ テ ィ の解析を容易にす る ため、 イ ンプ リ メ ン テーシ ョ ン フ ロ ーでは UCF 内で配置制約を使用す る こ と に よ っ て、 こ の指定を円滑に行い ます。 こ のセ ク シ ョ ン では、GTP ト ラ ン シーバーの ク ロ ッ キ ン グ コ ン ポーネ ン ト を イ ン ス タ ン シエー ト す る 方法について説明 し ます。 各 GTP ト ラ ン シーバーチ ャ ネル と 共通プ リ ミ テ ィ ブの位置は、 列番号 と その列内での位置を表す XY 座標を使用 し て指定 し ます。 X0Y0 座標の ト ラ ン シーバーは、与え ら れたデバ イ ス/パ ッ ケージの組み合わせで一番下に位置す る バン ク の最 も 下に配置 さ れます。GTP ト ラ ン シーバーを使用す る デザ イ ンの UCF の生成方法は 2 と お り あ り ますが、7 Series FPGA Transceivers Wizard の使用を推奨 し ます。 ウ ィ ザー ド で ト ラ ン シーバーを コ ン フ ィ ギ ュ レーシ ョ ン し 、GTP ト ラ ン シーバーの配置情報のプ レース ホルダーを含む UCF テ ンプ レー ト を自動的に生成 し ます。 こ の方法で生成 さ れた UCF は編集可能で、 パ ラ メ ー タ ーや配置情報を アプ リ ケーシ ョ ン 用にカ ス タ マ イ ズで き ます。 UCF 生成の も う 1 つの方法は手書 き に よ る も のです。 こ の方法で作成す る 場合、 ト ラ ン シーバー の動作を制御す る コ ン フ ィ ギ ュ レーシ ョ ン属性お よ び タ イ ル位置のパ ラ メ ー タ ーの両方を入力す る 必要があ り ます。GTP ト ラ ン シーバーの コ ン フ ィ ギ ュ レーシ ョ ンに必要なすべてのパ ラ メ ー タ ーを 確実に入力す る よ う 、 十分に注意 し て く だ さ い。 あ る GTP ク ワ ッ ド の GTP チ ャ ネルのいずれかを使用す る 必要があ る 場合は、デザ イ ンに GTPE2_ COMMON プ リ ミ テ ィ ブ を イ ン ス タ ン シエー ト し ま す (図1-5参照)。 ま た、GTPE2_CHANNEL を 少 な く と も 1 つ イ ン ス タ ン シ エ ー ト し ま す。図1-5に、 イ ン ス タ ン シ エ ー ト さ れ た 4 つ の GTPE2_CHANNEL プ リ ミ テ ィ ブ を示 し ます。
デバイ ス
/
パ ッ ケージ別のシ リ アル
ト ラ ン シーバー
チ ャ ネル
『7 シ リ ーズ FPGA パ ッ ケージお よ びピ ン配置ガ イ ド 』 (UG475) を参照 し て く だ さ い。
X-Ref Target - Figure 1-5
図 1-5 : 4 つのチ ャ ネルの コ ン フ ィ ギ ュ レーシ ョ ン UG482_c1_05_110811 TX RX GTPE2_CHANNEL PLL0 PLL1 GTPE2_COMMON TX RX GTPE2_CHANNEL TX RX GTPE2_CHANNEL TX RX GTPE2_CHANNEL IBUFDS_GTE2 GTREFCLK0
共有機能
基準ク ロ ッ ク入力の構造
機能の説明
図2-1に、 基準 ク ロ ッ ク 入力の構造を示 し ます。 入力は両端が 4/5 MGTAVCC に接続 さ れた 50Ω で内部終端 さ れてい ます。 基準 ク ロ ッ ク は、IBUFDS_GTE2 ソ フ ト ウ ェ アプ リ ミ テ ィ ブに イ ン ス タ ン シエー ト さ れてい ます。 基準 ク ロ ッ ク 入力を制御す る ポー ト お よ び属性は、IBUFDS_GTE2 ソ フ ト ウ ェ アプ リ ミ テ ィ ブへ接続 さ れてい ます。 図2-1に、 基準 ク ロ ッ ク 入力バ ッ フ ァ ーの内部構造を示 し ます。X-Ref Target - Figure 2-1
図 2-1 : 基準ク ロ ッ ク 入力の構造 MGTAVCC = 1.0V MGTREFCLK[0/1]P MGTREFCLK[0/1]N MGTAVSS I CLKRCV_TRST CEB O ODIV2 REFCLK_CTRL[1:0] 1'b0 /2 TO HROW Reserved TO GTREFCLK0/1 of GTPE2_COMMON Nominal 50 4/5 MGTAVCC CLKCM_CFG IB + -2'b00 2'b01 2'b10 2'b11 UG482_c2_01_112811 Nominal 50
ポー ト および属性
表2-1に、IBUFDS_GTE2 ソ フ ト ウ ェ アプ リ ミ テ ィ ブの基準 ク ロ ッ ク 入力ポー ト を示 し ます。 表 2-1 : 基準 ク ロ ッ ク入力ポー ト (IBUFDS_GTE2) ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明 I IB 入力 (パ ッ ド) N/A GTREFCLK0P/GTREFCLK0N お よ び GTREFCLK1P/GTREFCLK1N へマ ッ プ さ れ る 、 基準 ク ロ ッ ク 入力ポー ト です。CEB 入力 N/A ク ロ ッ クバ ッ フ ァ ー用のア ク テ ィ ブ Low の
非同期 ク ロ ッ ク イ ネーブル信号です。 こ の信 号が High にな る と 、 ク ロ ッ ク バ ッ フ ァ ーへ の電力供給が停止 し ます。 O 出力 N/A GTPE2_COMMON ソ フ ト ウ ェ アプ リ ミ テ ィ ブの GTREFCLK[0/1] 信号を駆動 し ます。 詳 細は、24ページの「基準 ク ロ ッ ク の選択お よ び 分配」 を参照 し て く だ さ い。 こ の出力は、Hrow 配線を介 し て BUFG ま たは BUFH ソ フ ト ウ ェ ア プ リ ミ テ ィ ブ も 駆動で き ます。IBUFDS_GTE2 の出力ま たは ODIV2 出 力のいずれか一方のみFPGAロ ジ ッ ク へ接続 で き ます。こ の選択は、ポー ト O ま たは ODIV2 が接続 さ れてい る かに基づ き ソ フ ト ウ ェ ア に よ っ て制御 さ れます。 詳細は、 『7 シ リ ーズ FPGAク ロ ッ キ ン グ リ ソ ー ス ユーザー ガ イ ド 』 (UG472) を参照 し て く だ さ い。
ODIV2(1) 出力 N/A O 信号を 2 分周 し たバージ ョ ンであ り 、Hrow
配線を介 し て BUFG ま たは BUFH ソ フ ト ウ ェ アプ リ ミ テ ィ ブを駆動で き ます。 こ の選択は、 ポー ト O ま たは ODIV2 が接続 さ れてい る か に基づ き ソ フ ト ウ ェ アに よ っ て制御 さ れます。 詳細は、 『7シ リ ー ズFPGA ク ロ ッ キ ン グ リ ソ ース ユーザーガ イ ド 』 (UG472) を参照 し て く だ さ い。 注記 : 1. O 出力 と ODIV2 出力は、 互いに位相一致の関係にあ り ません。
表2-2に、 基準 ク ロ ッ ク 入力を構成す る IBUFDS_GTE2 ソ フ ト ウ ェ アプ リ ミ テ ィ ブの属性を示 し ます。
使用モー ド
:
基準 ク ロ ッ ク終端
基準 ク ロ ッ ク 入力は、 外部で AC カ ッ プ リ ン グ さ れてい ます。 こ れには、表2-3に示すポー ト お よ び属性の設定が必要です。 表 2-2 : 基準 ク ロ ッ ク入力の属性 (IBUFDS_GTE2) 属性 タ イ プ 説明 CLK_RCV_TRST ブール型 予約。 信号パ ス の 50Ω抵抗で切 り 替わ り ます。 常に TRUE に設定す る 必要があ り ます。 CLKCM_CFG ブール型 予約。 信号パ ス の 50Ω 抵抗の終端電圧で切 り 替わ り ます。 常に TRUE に設定す る 必要があ り ます。 CLKSWING_CFG 2 ビ ッ ト バ イ ナ リ 予約。 ク ロ ッ ク の内部振幅を制御 し ます。常に2'b11 に設定す る 必要があ り ます。 表 2-3 : ポー ト および属性の設定 入力の種類 設定 ポー ト CEB = 0 属性 CLKRCV_TRST = TRUE CLKCM_CFG = TRUE CLKSWING_CFG = 2'b11基準ク ロ ッ クの選択および分配
機能の説明
7 シ リ ーズ FPGA の GTP ト ラ ン シーバーには複数の基準 ク ロ ッ ク 入力オプシ ョ ンがあ り ます。 ク ロ ッ ク の選択や可用性が 7 シ リ ーズの GTX/GTH ト ラ ン シーバー と は多少異な り 、基準 ク ロ ッ ク の 配線は上下方向ではな く 左右方向です。 構造的には、 ク ワ ッ ド (Q) と 呼ばれ る グループの中に 4 つの GTPE2_CHANNEL プ リ ミ テ ィ ブ、 1 つの GTPE2_COMMON プ リ ミ テ ィ ブ、2 つの専用の外部基準 ク ロ ッ ク ピ ン ペア、 お よ び専用 の基準 ク ロ ッ ク 配線が含まれてい ます。GTPE2_COMMON プ リ ミ テ ィ ブは常に イ ン ス タ ン シエー ト さ れ、 各 ト ラ ン シーバーに GTPE2_CHANNEL プ リ ミ テ ィ ブが イ ン ス タ ン シエー ト さ れ る 必要 があ り ます。 大規模な Artix™-7 デバ イ ス (XC7A200T-FFG1156) の場合、 あ る ク ワ ッ ド の PLL に 供給 さ れ る 基準 ク ロ ッ ク は、 デバ イ ス の同 じ 片側半分にあ る 隣接配置 さ れた ク ワ ッ ド か ら も 供給で き ます。 デバ イ ス の上半分にあ る ク ワ ッ ド は、 上半分の も う 一方の ク ワ ッ ド と 2 つの ロ ーカル基準 ク ロ ッ ク を共有で き ます。同様に、デバ イ ス の下半分にあ る ク ワ ッ ド は、下半分の も う 一方の ク ワ ッ ド と 2 つの基準 ク ロ ッ ク を共有で き ます。 基準 ク ロ ッ ク の特徴は次の と お り です。 • 左右方向へ ク ロ ッ ク 配線 • PLL0 お よ び PLL1 へ柔軟に基準 ク ロ ッ ク を入力 • PLL0 お よ び PLL1 の基準 ク ロ ッ ク を静的ま たは動的に選択可能 図2-2に、GTPE2_COMMON プ リ ミ テ ィ ブ、2 つの専用基準 ク ロ ッ ク ピ ン ペア、 お よ び専用の 左右方向の基準 ク ロ ッ ク 配線を持つ基準 ク ロ ッ ク アーキ テ ク チ ャ を示 し ます。1 ク ワ ッ ド 内にあ る 各 GTPE2_COMMON には 4 つの ク ロ ッ ク 入力があ り ます。 • 2 つの ロ ーカル基準 ク ロ ッ ク ピ ンペア、GTREFCLK0 ま たは GTREFCLK1 • デバ イ ス の同 じ 片側半分にあ る 別の ク ワ ッ ド か ら 受け る 2 つの基準 ク ロ ッ ク ピ ン図2-3に、単一 GTPE2_COMMON プ リ ミ テ ィ ブ内にあ る 基準 ク ロ ッ ク のマルチプ レ ク サー構造図 を示 し ます。 こ のマルチプ レ ク サーへ複数の基準 ク ロ ッ ク ソ ース を接続す る 場合には、 PLL0REFCLKSEL お よ び PLL1REFCLKSEL ポー ト が必要です。 通常は、 単一基準 ク ロ ッ ク の使 用が最 も 一般的です。 こ の場合、PLL[0/1]REFCLKSEL ポー ト を3'b001に接続 し ます。 複雑な マルチプ レ ク サーお よ び関連配線の処理は、 ザ イ リ ン ク ス ツールで実行 さ れます。 詳細は、31ペー ジの 「外部基準 ク ロ ッ ク を使用す る 場合」 を参照 し て く だ さ い。
X-Ref Target - Figure 2-2
図 2-2 : GTP ト ラ ン シーバー リ フ ァ レ ン ス ク ロ ッ キングの概念 UG482_c2_01_012413 PLL0 To GTPE2_CHANNEL GTPE2_ COMMON_ X0Y0 PLL1 1 2 3 4 5 6 7 1 2 3 4 5 6 7 GTEASTREFCLK0 Controlled by Software GTEASTREFCLK1
GTP Quad
PLL0 To GTPE2_CHANNEL GTPE2_ COMMON_ X1Y0 PLL1 1 2 3 4 5 6 7 1 2 3 4 5 6 7 GTWESTREFCLK1 Controlled by Software GTWESTREFCLK0GTP Quad
MGTREFCLK0P MGTREFCLK0N IBUFDS_GTE2 GTGREFCLK0 GTGREFCLK1 GTREFCLK0 GTREFCLK1 GTGREFCLK0 GTGREFCLK1 GTREFCLK0 GTREFCLK1MGTREFCLK1P MGTREFCLK1N MGTREFCLK0P MGTREFCLK0N MGTREFCLK1P MGTREFCLK1N
IBUFDS_GTE2
ポー ト および属性
表2-4～表2-5に、GTPE2_COMMON プ リ ミ テ ィ ブの ク ロ ッ ク ポー ト と 属性を示 し ます。
X-Ref Target - Figure 2-3
図 2-3 : PLL0 および PLL1 の基準 ク ロ ッ ク選択マルチ プ レ クサー UG482_c2_03_112811 PLL0 PLL0 Output CLK 0
GTPE2_COMMON
GTREFCLK0 1 GTREFCLK1 PLL1 PLL1 Output CLK 2 GTEASTREFCLK0 3 4 GTEASTREFCLK1 5 GTWESTREFCLK0 6 GTWESTREFCLK1 7 GTGREFCLK0 GTGREFCLK1 PLL1REFCLKSEL[2:0] PLL0REFCLKSEL[2:0] 0 1 2 3 4 5 6 7 表 2-4 : GTPE2_COMMON の ク ロ ッ ク ポー ト ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明 GTGREFCLK0 入力 ク ロ ッ ク FPGA 内部の ロ ジ ッ ク で生成 さ れ る 基準 ク ロ ッ ク です。 内部テ ス ト 専用です。 GTGREFCLK1 入力 ク ロ ッ ク FPGA 内部の ロ ジ ッ ク で生成 さ れ る 基準 ク ロ ッ ク です。 内部テ ス ト 専用です。 GTREFCLK0 入力 ク ロ ッ ク IBUFDS_GTE2 で駆動 さ れ る PLL0 お よ び PLL1 用の外部 ク ロ ッ ク です。 GTREFCLK1 入力 ク ロ ッ ク IBUFDS_GTE2 で駆動 さ れ る PLL0 お よ び PLL1 用の外部 ク ロ ッ ク です。 GTWESTREFCLK0 入力 ク ロ ッ ク デバ イ ス の右側に あ る ク ワ ッ ド か ら 左方向 への ク ロ ッ ク です。 GTWESTREFCLK1 入力 ク ロ ッ ク デバ イ ス の右側に あ る ク ワ ッ ド か ら 左方向GTEASTREFCLK0 入力 ク ロ ッ ク デバ イ ス の左側に あ る ク ワ ッ ド か ら 右方向 への ク ロ ッ ク です。 GTEASTREFCLK1 入力 ク ロ ッ ク デバ イ ス の左側に あ る ク ワ ッ ド か ら 右方向 への ク ロ ッ ク です。 PLL0OUTCLK 出力 ク ロ ッ ク PLL0 ク ロ ッ ク 出力です。 GTPE2_CHANNEL プ リ ミ テ ィ ブの PLL0CLK へ接続す る 必要があ り ます。 PLL1OUTCLK 出力 ク ロ ッ ク PLL1 ク ロ ッ ク 出力です。 GTPE2_CHANNEL プ リ ミ テ ィ ブの PLL1CLK へ接続す る 必要があ り ます。 PLL0OUTREFCLK 出力 ク ロ ッ ク GTPE2_CHANNEL プ リ ミ テ ィ ブの PLL0REFCLK へ接続す る 必要があ り ます。 PLL1OUTREFCLK 出力 ク ロ ッ ク GTPE2_CHANNEL プ リ ミ テ ィ ブの PLL1REFCLK へ接続す る 必要があ り ます。 表 2-4 : GTPE2_COMMON の ク ロ ッ ク ポー ト (続き) ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明
PLL0REFCLKSEL[2:0] 入力 非同期 PLL0 の入力基準 ク ロ ッ ク を動的に選択す る ための入力です。PLL0 の基準 ク ロ ッ ク 選択 マルチプ レ ク サーへ ク ロ ッ ク ソ ース 1 つの みを接続す る 場合は、 3'b001に接続 し て く だ さ い。 基準 ク ロ ッ ク 入力の変更後は、PLL0 を リ セ ッ ト す る 必要があ り ます。 000 : 予約 001 : GTREFCLK0 を選択 010 : GTREFCLK1 を選択 011 : GTEASTREFCLK0 を選択 100 : GTEASTREFCLK1 を選択 101 : GTWESTREFCLK0 を選択 110 : GTWESTREFCLK1 を選択 111 : GTGREFCLK0 を選択 PLL1REFCLKSEL[2:0] 入力 非同期 PLL1 の入力基準 ク ロ ッ ク を動的に選択す る ための入力です。PLL1 の基準 ク ロ ッ ク 選択 マルチプ レ ク サーへ ク ロ ッ ク ソ ース 1 つの みを接続す る 場合は、 3'b001に接続 し て く だ さ い。 基準 ク ロ ッ ク 入力の変更後は、PLL1 を リ セ ッ ト す る 必要があ り ます。 000 : 予約 001 : GTREFCLK0 を選択 010 : GTREFCLK1 を選択 011 : GTEASTREFCLK0 を選択 100 : GTEASTREFCLK1 を選択 101 : GTWESTREFCLK0 を選択 110 : GTWESTREFCLK1 を選択 111 : GTGREFCLK1 を選択 表 2-4 : GTPE2_COMMON の ク ロ ッ ク ポー ト (続き) ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明
表2-6に、GTPE2_CHANNEL プ リ ミ テ ィ ブの ク ロ ッ ク ポー ト を示 し ます。 表 2-5 : GTPE2_COMMON 属性 属性 タ イ プ 説明 SIM_PLL0REFCLK_SEL 3 ビ ッ ト バ イ ナ リ PLL0 が常に同 じ 基準 ク ロ ッ ク ソ ース で駆動 さ れ る デザ イ ン を シ ミ ュ レーシ ョ ンす る 際に使用す る 基準 ク ロ ッ ク ソ ース を選択 し ます。 ピ ンの切 り 替え を変更 し た前 と 後のシ ミ ュ レーシ ョ ン を 可能に し ます。 こ れに よ り 、 ポー ト 切 り 替えの 前後に正 し い ク ロ ッ ク ソ ース でブ ロ ッ ク を シ ミ ュ レーシ ョ ンで き る よ う にな り ます。 こ の属 性は、PLL0REFCLK SEL[2:0] と 同 じ 値に設定 す る 必要があ り ます。 オンザフ ラ イ で基準 ク ロ ッ ク ソ ース を変更 し なければな ら ないデザ イ ンの場合は、PLL0REFCLKSEL を使用 し て ソ ー ス を動的に選択 し ます。 SIM_PLL1REFCLK_SEL 3 ビ ッ ト バ イ ナ リ PLL1 が常に同 じ 基準 ク ロ ッ ク ソ ース で駆動 さ れ る デザ イ ン を シ ミ ュ レーシ ョ ンす る 際に使用す る 基準 ク ロ ッ ク ソ ース を選択 し ます。 ポー ト の 切 り 替え を変更 し た前 と 後のシ ミ ュ レーシ ョ ン を可能に し ます。 こ れに よ り 、 ポー ト 切 り 替え の前後に正 し い ク ロ ッ ク ソ ース でブ ロ ッ ク を シ ミ ュ レーシ ョ ンで き る よ う にな り ます。 こ の属 性は、PLL1REFCLK SEL[2:0] と 同 じ 値に設定 す る 必要があ り ます。 オンザフ ラ イ で基準 ク ロ ッ ク ソ ース を変更 し なければな ら ないデザ イ ンの場合は、PLL1REFCLKSEL を使用 し て ソ ー ス を動的に選択 し ます。
表 2-6 : GTPE2_CHANNEL のク ロ ッ ク ポー ト ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明 RXSYSCLKSEL[1:0] 入力 非同期 RX デー タ パ ス を駆動す る PLL ク ロ ッ ク ソ ース を選択 し ます。 RXSYSCLKSEL[0] = 1'b0 (PLL0) RXSYSCLKSEL[0] = 1'b1 (PLL1) RXOUTCLK を駆動す る 基準 ク ロ ッ ク ソ ー ス を選択 し ます。 RXSYSCLKSEL[1] = 1'b0 (PLL0 か ら の 基準 ク ロ ッ ク) RXSYSCLKSEL[1] = 1'b1 (PLL1 か ら の 基準 ク ロ ッ ク) TXSYSCLKSEL[1:0] 入力 非同期 TX デー タ パ ス を駆動す る PLL ク ロ ッ ク ソ ース を選択 し ます。 TXSYSCLKSEL[0] = 1'b0 (PLL0) TXSYSCLKSEL[0] = 1'b1 (PLL1) TXOUTCLK を駆動す る 基準 ク ロ ッ ク ソ ー ス を選択 し ます。 TXSYSCLKSEL[1] = 1'b0 (PLL0 か ら の 基準 ク ロ ッ ク) TXSYSCLKSEL[1] = 1'b1 (PLL1 か ら の 基準 ク ロ ッ ク) PLL0CLK 入力 ク ロ ッ ク PLL0 ク ロ ッ ク 入力です。 GTPE2_COMMON プ リ ミ テ ィ ブの PLL0OUTCLK へ接続す る 必要があ り ます。 PLL1CLK 入力 ク ロ ッ ク PLL1 ク ロ ッ ク 入力です。 GTPE2_COMMON プ リ ミ テ ィ ブの PLL1OUTCLK へ接続す る 必要があ り ます。 PLL0REFCLK 入力 ク ロ ッ ク GTPE2_COMMON プ リ ミ テ ィ ブの PLL0OUTREFCLK へ接続す る 必要があ り ます。 PLL1REFCLK 入力 ク ロ ッ ク GTPE2_COMMON プ リ ミ テ ィ ブの PLL1OUTREFCLK へ接続す る 必要があ り ます。
外部基準 ク ロ ッ ク を使用する場合
各 ク ワ ッ ド には、 外部基準 ク ロ ッ ク ソ ースへ接続可能な専用の差動基準 ク ロ ッ ク 入力が 2 つあ り ま す。 こ れ ら の専用基準 ク ロ ッ ク ピ ンペア を使用する際には、IBUFDS_GTE2 プ リ ミ テ ィ ブを イ ン ス タ ン シエー ト する必要があ り ます。 ユーザーデザ イ ンでは、IBUFDS_GTE2 出力 (O) を基準 ク ロ ッ ク 選択マルチプ レ ク サーが配置 さ れてい る GTPE2_COMMON プ リ ミ テ ィ ブの GTREFCLK[0/1]、 GTEASTREFCLK[0/1]、 ま たは GTWESTREFCLK[0/1] ポー ト へ接続 し ま す。 ラ イ ン レー ト 要件 に応 じ て、PLL0 ま たは PLL1 のいずれかを柔軟に使い分けて TX ま たは RX データ パス を駆動で き ます (図2-4参照)。X-Ref Target - Figure 2-4
図 2-4 : 外部基準ク ロ ッ ク を使用する場合 UG482_c2_04_110811 TX RX GTPE2_CHANNEL PLL0 PLL1 GTPE2_COMMON IBUFDS_GTE2 GTREFCLK0 IBUFDS_GTE2 GTREFCLK1 0 1 0 1 TXSYSCLKSEL[0] PLL0CLK PLL0OUTCLK PLL0OUTREFCLK PLL1OUTREFCLK PLL1CLK PLL0REFCLK PLL1REFCLK PLL1OUTCLK RXSYSCLKSEL[0] 0 1 0 1 TXSYSCLKSEL[1] TXOUTCLKSEL TXOUTCLK RXOUTCLK RXSYSCLKSEL[1] RXOUTCLKSEL
外部基準 ク ロ ッ ク を
1
つ使用する場合
1 つの外部基準 ク ロ ッ ク を使用す る 場合、IBUFDS_GTE2 出力 (O) を GTPE2_COMMON プ リ ミ
テ ィ ブの GTREFCLK0 入力ポー ト へ接続 し て く だ さ い。 ユーザーデザ イ ンでは、 も う 一方の未使
用基準 ク ロ ッ ク ポー ト を フ ローテ ィ ン グ状態にで き ます。IBUFDS_GTE2 入力ピ ンには、UCF フ ァ イ ルで制約を適用で き ます。図2-5に、IBUFDS_GTE2 プ リ ミ テ ィ ブへ接続する GTPE2_COMMON プ リ ミ テ ィ ブを示 し ます。
図2-6に、2 つの GTP ク ワ ッ ド へ接続す る 1 つの基準 ク ロ ッ ク を示 し ます。IBUFDS_GTE2 出力 (O) を両方の GTPE2_COMMON プ リ ミ テ ィ ブイ ン ス タ ン ス の GTREFCLK0 入力ポー ト へ接続す る 必要があ り ます。 こ れは、GTP ク ワ ッ ド が左右に隣接配置 さ れてい る 大規模な Artix-7 デバ イ ス (XC7A200T-FFG1156) でのみ可能です。
図2-6に示すデザ イ ンの場合、必要に応 じ てザ イ リ ン ク ス の イ ンプ リ メ ン テーシ ョ ン ツールを使用
し 、25ページの図2-2の左右配線を調整す る だけでな く 、2 つの ク ワ ッ ド 間に基準 ク ロ ッ ク を配線
す る ために、GTPE2_COMMON ク ロ ッ ク 入力の ピ ン切 り 替え を行い ます。
X-Ref Target - Figure 2-5
図 2-5 : 1 つのロー カル基準 ク ロ ッ ク を使用する GTP ク ワ ッ ド UG482_c2_05_110811 GTPE2_ CHANNEL GTREFCLK0 GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNEL
GTP Quad
IBUFDS_GTE2X-Ref Target - Figure 2-6
図 2-6 : 1 つの基準ク ロ ッ ク を共有する 2 つの GTP ク ワ ッ ド UG482_c2_06_110811 GTPE2_ CHANNEL GTREFCLK0 GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNEL
GTP Quad
GTPE2_ CHANNEL GTREFCLK0 GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNELGTP Quad
IBUFDS_GTE2複数の外部基準 ク ロ ッ ク を使用する場合
図2-7お よ び図2-9の よ う に、GTPE2_COMMON の基準 ク ロ ッ ク マルチプ レ ク サーに複数の基準 ク ロ ッ ク ソ ース があ る 場合は、IBUFDS_GTE2 の出力を GTPE2_COMMON プ リ ミ テ ィ ブの適切 な ク ロ ッ ク 入力ポー ト へ接続 し なければな り ません。図2-7に、 専用の差動基準 ク ロ ッ ク 入力を両 方使用す る 1 つの GTP ク ワ ッ ド の例を示 し ま す。IBUFDS_GTE2 プ リ ミ テ ィ ブが 2 つ、 そ し て GTPE2_COMMON プ リ ミ テ ィ ブが 1 つ イ ン ス タ ン シエー ト さ れてい ます。 図2-8は 2 つの GPT ク ワ ッ ド を示 し てい ますが、 こ こ での各 ク ワ ッ ド は自 ら 持つ専用の差動基準 ク ロ ッ ク 入力 と 、 隣接 し た GTP ク ワ ッ ド の専用差動基準 ク ロ ッ ク を使用 し ます。 こ れは、GTP ク ワ ッ ド が左右に隣接配置 さ れてい る 大規模な Artix-7 デバ イ ス (XC7A200T-FFG1156) でのみ可能 です。IBUFDS_GTE2 の出力を GTPE2_COMMON プ リ ミ テ ィ ブの適切な GTREFCLK[0/1]、 GTWESTREFCLK[0/1]、 お よ び GTEASTREFCLK[0/1] 入力ポー ト へ接続す る 必要があ り ます。X-Ref Target - Figure 2-7
図 2-7 : 複数のロー カル基準 ク ロ ッ ク を使用する 1 つの GTP ク ワ ッ ド UG482_c2_07_110811 GTPE2_ CHANNEL GTREFCLK0 GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNEL
GTP Quad
IBUFDS_GTE2 GTREFCLK1 IBUFDS_GTE2X-Ref Target - Figure 2-8
図 2-8 : 異な る ク ワ ッ ド から の複数の基準 ク ロ ッ ク を使用する 2 つの GTP ク ワ ッ ド
UG482_c2_08_110811
GTPE2_ CHANNEL
GTREFCLK0 GTREFCLK1 GTWESTREFCLK0 GTWESTREFCLK1
GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNEL
GTP Quad
IBUFDS_ GTE2 IBUFDS_ GTE2 GTPE2_ CHANNELGTREFCLK0 GTREFCLK1 GTEASTREFCLK0 GTEASTREFCLK1
GTPE2_COMMON GTPE2_ CHANNEL GTPE2_ CHANNEL GTPE2_ CHANNEL
GTP Quad
IBUFDS_ GTE2 IBUFDS_ GTE2リ アル タ イ ムに基準 ク ロ ッ ク ソ ース を変更す る 必要があ る マルチ レー ト デザ イ ンでは、 PLL0REFCLKSEL お よ び PLL1REFCLKSEL ポー ト を使用 し て ソ ース を動的に選択 し ます。 選択 後、 ユーザーデザ イ ン では PLL0RESET ま たは PLL1RESET で PLL を リ セ ッ ト す る 必要があ り ます。
PLL
機能の説明
GTP ク ワ ッ ド には、2 つの リ ン グオシ レ ー タ ー型 PLL (PLL0 お よ び PLL1) が あ り ま す。図2-9 に、 内部の ク ロ ッ キ ン グアーキ テ ク チ ャ を示 し ます。TX デー タ パス と RX デー タ パ ス が同 じ ラ イ ン レー ト 範囲で動作す る 場合は、PLL0 ま たは PLL1 を両デー タ パ ス で共有 し ます。TX ク ロ ッ ク 分周器お よ び RX ク ロ ッ ク 分周器は、 それぞれ個別に PLL0 ま たは PLL1 か ら の ク ロ ッ ク を選択で き る ため、TX デー タ パ ス と RX デー タ パ ス は異な る 基準 ク ロ ッ ク 入力を使用す る 非同期周波数で 動作で き ます。 PLL 入力 ク ロ ッ ク の選択については、24ページの 「基準 ク ロ ッ ク の選択お よ び分配」 で説明 し ま す。PLL 出力は TX お よ び RX ク ロ ッ ク 分周器ブ ロ ッ ク へ接続 し 、 こ れ ら のブ ロ ッ ク では PMA ブ ロ ッ ク や PCS ブ ロ ッ ク で使用 さ れ る シ リ アルお よ びパ ラ レル ク ロ ッ ク の生成が制御 さ れます。 図2-10に、PLL アーキ テ ク チ ャ の詳細を示 し ます。 入力 ク ロ ッ ク は、 位相周波数検出器へ接続す る 前に M で分周で き ます。VCO の逓倍率お よ び PLL 出力周波数は、 フ ィ ー ド バ ッ ク 分周器 (N1 お よ び N2) で決定 さ れ ま す。 ロ ッ ク 検出 (Lock Indicator) ブ ロ ッ ク は、 基準 ク ロ ッ ク の周波数 と VCO フ ィ ー ド バ ッ ク ク ロ ッ ク の周波数を比較 し て、PLL の ロ ッ ク 条件を判断 し ます。X-Ref Target - Figure 2-9

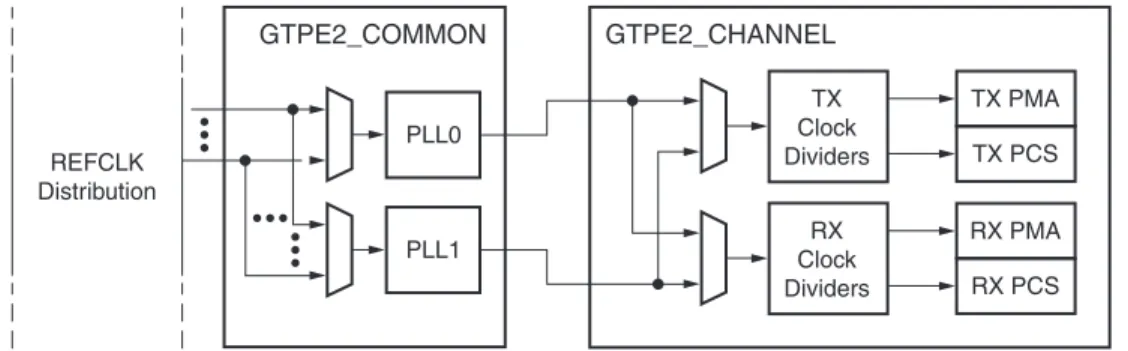

図 2-9 : 内部ク ロ ッ キングアーキテ ク チ ャ
X-Ref Target - Figure 2-10
図 2-10 : PLL のブ ロ ッ ク図 UG482_c2_09_110811 TX Clock Dividers TX PMA TX PCS RX PMA RX PCS RX Clock Dividers GTPE2_CHANNEL PLL0 REFCLK Distribution PLL1 GTPE2_COMMON PLL CLKIN / M Lock Indicator Phase Frequency Detector Charge Pump Loop Filter VCO PLL LOCKED PLL CLKOUT / N1 UG482_c2_10_011612 / N2
PLL の公称動作範囲は 1.6GHz ～ 3.3GHz です。7 Series FPGA Transceivers Wizard がアプ リ ケー シ ョ ン要件に応 じ て適切な PLL 設定値を選択 し ます。 PLL 出力周波数 (GHz) は式2-1か ら 求め ら れます。 式2-1 ラ イ ン レー ト (Gb/s) は式2-2か ら 求め ら れ ます。D は、 チ ャ ネル内の TX/RX ク ロ ッ ク 分周器の 値を示 し ます。 式2-2 表2-7に、 分周器の有効な設定値を示 し ます。
ポー ト および属性
表2-8お よ び表2-9に、PLL のポー ト お よ び属性を示 し ます。 表 2-7 : PLL 分周器の設定 フ ァ ク タ ー 属性 有効値 M PLL0_REFCLK_DIV PLL1_REFCLK_DIV 1、2 N2 PLL0_FBDIV PLL1_FBDIV 1、2、3、4、5 N1 PLL0_FBDIV_45 PLL1_FBDIV_45 4、5 D RXOUT_DIV TXOUT_DIV 1、2、4、8 fPLLClkout fPLLClkin N1×N2 M ---× = fLineRate fPLLClkout×2 D ---= 表 2-8 : PLL のポー ト ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明 PLL0LOCKDETCLK PLL1LOCKDETCLK 入力 ク ロ ッ ク PLLへの フ ィ ー ド バ ッ ク 信号や基準 ク ロ ッ ク 信号 を 検 出す る ための安定 し た基準 ク ロ ッ ク です。 こ の ク ロ ッ ク は、PLL へ入力 さ れ る 基準 ク ロ ッ ク ま たは PLL か ら 生 成 さ れ る 出力 ク ロ ッ ク (TXOUTCLK な ど) を使用 し て 駆動で き ません。 こ の ク ロ ッ ク は PLL[0/1]FBCLKLOST およ び PLL[0/1] REFCLKLOST ポー ト の使用時にのみ必要です。PLL の ロ ッ ク 検出、 リ セ ッ ト お よ びパ ワ ーダ ウ ン機能への影響 はあ り ません。 PLL0LOCKEN PLL1LOCKEN 入力 非同期 PLL の ロ ッ ク 検出を有効に し ます。 常に High に接続す る 必要があ り ます。 PLL0PD PLLBGBYPASSB 入力 非同期 予約。1'b1に設定す る 必要があ り ます。こ の値は変更 し ないで く だ さ い。 BGMONITORENB 入力 非同期 予約。1'b1に設定す る 必要があ り ます。こ の値は変更 し ないで く だ さ い。 BGPDB 入力 非同期 予約。1'b1に設定す る 必要があ り ます。こ の値は変更 し ないで く だ さ い。 BGRCALOVRD[4:0] 入力 非同期 予約。5'b111111に設定す る 必要があ り ます。こ の値は 変更 し ないで く だ さ い。 RCALENB 入力 非同期 予約。1'b1に設定す る 必要があ り ます。こ の値は変更 し ないで く だ さ い。 PLL0REFCLKSEL[2:0] PLL1REFCLKSEL[2:0] 入力 非同期 PLL へ入力 さ れる基準 ク ロ ッ ク を動的に選択する ための 入力です。PLL の基準 ク ロ ッ ク 選択マルチプレ ク サーへ 1 つの ク ロ ッ ク ソースのみを接続する場合は、3'b001に 接続し て く だ さ い。 基準 ク ロ ッ ク 入力の変更後は、PLL を リ セ ッ ト す る 必要 があ り ます。 000 : 予約 001 : GTREFCLK0 を選択 010 : GTREFCLK1 を選択 011 : GTEASTREFCLK0 を選択 100 : GTEASTREFCLK1 を選択 101 : GTWESTREFCLK0 を選択 110 : GTWESTREFCLK1 を選択 111 : GTGREFCLK0 (PLL0) ま たは GTGREFCLK1 (PLL1) を選択 PLL0RESET PLL1RESET 入力 非同期 ア ク テ ィ ブ High の場合、PLL 内の分周器のほかに、PLL ロ ッ ク 検出 と ス テー タ スブ ロ ッ ク も リ セ ッ ト し ます。 PLL0FBCLKLOST PLL1FBCLKLOST 出力 PLL0LOCKDETCLK PLL1LOCKDETCLK High の場合、PLL フ ィ ー ド バ ッ ク 分周器か ら PLL の位 相周波数検出器への フ ィ ー ド バ ッ ク ク ロ ッ ク が失われ た こ と を示 し ます。 PLL0LOCK PLL1LOCK 出力 非同期 High の場合、 こ の PLL 周波数 ロ ッ ク 信号は、PLL 周波 数が あ ら か じ め判断 し た耐性範囲内で あ る こ と を 示 し ます。 こ の条件が満た さ れ る ま で、 ト ラ ン シーバーお よ びその ク ロ ッ ク 出力は信頼で き ません。 PLL0REFCLKLOST PLL1REFCLKLOST 出力 PLL0LOCKDETCLK PLL1LOCKDETCLK High の場合、PLL の位相周波数検出器への基準 ク ロ ッ ク が失われた こ と を示 し ます。 表 2-8 : PLL のポー ト (続き) ポー ト 方向 ク ロ ッ ク ド メ イ ン 説明
リ セ ッ ト および初期化
GTP ト ラ ン シーバーは、FPGA デバ イ ス に電源を投入 し て コ ン フ ィ ギ ュ レーシ ョ ンが完了後、 使用 す る 前に初期化が必要です。GTP ト ラ ン シーバーの ト ラ ン ス ミ ッ タ ー (TX) と レ シーバー (RX) は、 図2-11に示す よ う に個別に並行 し て初期化で き ます。GTP ト ラ ン シーバーの TX/RX の初期化に は 2 つの手順があ り ます。 1. TX/RX を駆動す る PLL を初期化 2. TX と RX のデー タ パ ス を初期化 (PMA+PCS) GTP ト ラ ン シーバーの TX お よ び RX は、PLL0 ま たは PLL1 のいずれかか ら ク ロ ッ ク 信号を受信 で き ます。TX/RX で使用 さ れ る PLL (PLL0 /PLL1) は、TX/RX を初期化す る 前に初期化す る 必要 があ り ます。TX/RX で使用 さ れ る すべての PLL は個別に リ セ ッ ト さ れ、 その リ セ ッ ト 動作は、 す べての TX/RX リ セ ッ ト 動作か ら 完全に独立 し てい ます。TX と RX のデー タ パ ス の初期化は、 関 連す る PLL が ロ ッ ク さ れた後にのみ実行 し て く だ さ い。 表 2-9 : PLL の属性 属性 タ イ プ 説明 PLL0_CFG PLL1_CFG 27 ビ ッ ト の 16 進数 予約。PLL の コ ン フ ィ ギ ュ レーシ ョ ン設定です。 7 Series FPGA Transceivers Wizard か ら の推奨値 を使用 し て く だ さ い。 PLL0_FBDIV PLL1_FBDIV 整数 34ページの図2-10に示す、PLL の フ ィ ー ド バ ッ ク 分周器の設定です。 有効な値は、1、2、3、4、 お よ び 5 です。 PLL0_FBDIV_45 PLL1_FBDIV_45 整数 34ページの図2-10に示す、PLL の フ ィ ー ド バ ッ ク 分周器の設定です。 有効な値は、4 お よ び 5 です。 PLL0_LOCK_CFG PLL1_LOCK_CFG 9 ビ ッ ト の 16 進数予約。7 Series FPGA Transceivers Wizard か ら の 推奨値を使用 し て く だ さ い。 PLL0_REFCLK_DIV PLL1_REFCLK_DIV 整数 34ページの図2-10に示す、PLL の基準 ク ロ ッ ク 分 周器 M の設定です。 有効な値は、1 お よ び 2 です。 PLL0_INIT_CFG PLL1_INIT_CFG 24 ビ ッ ト の 16 進数
予約。7 Series FPGA Transceivers Wizard か ら の 推奨値を使用 し て く だ さ い。
PLL0_DMON_CFG PLL1_DMON_CFG
1 ビ ッ ト バ イ ナ リ
予約。7 Series FPGA Transceivers Wizard か ら の 推奨値を使用 し て く だ さ い。
GTP ト ラ ン シーバーの TX お よ び RX は、 ス テー ト マシ ン を使用 し て初期化プ ロ セ ス を制御 し ま す。 こ の ス テー ト マシ ンは、 複数の リ セ ッ ト 領域に分割 さ れてい ま す。 こ れに よ り 、 リ セ ッ ト ス テー ト マシ ンは、PMA を先に リ セ ッ ト し て、TXUSERRDY ま たは RXUSERRDY がアサー ト さ れた後に PCS を リ セ ッ ト す る シーケ ン ス で リ セ ッ ト プ ロ セ ス を制御で き ます。 ま た、 通常動作時 に必要に応 じ て、PMA、PCS、 ま たはそれ ら の中にあ る フ ァ ン ク シ ョ ンブ ロ ッ ク を個別に リ セ ッ ト す る こ と も 可能です。 GTP ト ラ ン シーバーには、 初期化 リ セ ッ ト お よ び コ ン ポーネ ン ト リ セ ッ ト の 2 種類の リ セ ッ ト 方 法があ り ます。 • 初期化 リ セ ッ ト : こ の リ セ ッ ト は、GTP ト ラ ン シーバーを完全に初期化す る 場合に使用 し ま す。 デバ イ スへの電源投入お よ び コ ン フ ィ ギ ュ レーシ ョ ンが完了 し た後に実行 し て く だ さ い。 通常動作時は、GTTXRESET や GTRXRESET を使用 し 、 必要に応 じ て GTP ト ラ ン シーバー の TX お よ び RX を再初期化す る こ と も 可能です。GTTXRESET は、GTP ト ラ ン シーバー TX 用の初期化 リ セ ッ ト ポー ト です。GTRXRESET は、GTP ト ラ ン シーバー RX 用の初期化 リ セ ッ ト ポー ト です。 • コ ン ポーネ ン ト リ セ ッ ト : こ の リ セ ッ ト は、GTP ト ラ ン シーバーの通常動作時、 特殊な ケー スお よ び特殊なサブセ ク シ ョ ン を リ セ ッ ト す る 場合に使用 さ れます。TX の コ ン ポーネ ン ト リ セ ッ ト ポー ト は、TXPMARESET お よ び TXPCSRESET です。RX の コ ン ポーネ ン ト リ セ ッ
ト ポー ト は、RXPMARESET、RXLPMRESET、EYESCANRESET、RXPCSRESET、 RXBUFRESET、 お よ び RXOOBRESET です。
X-Ref Target - Figure 2-11
図 2-11 : GTP ト ラ ン シーバーの初期化の概要
