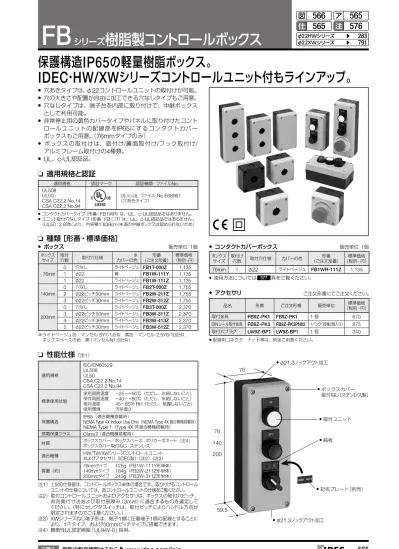

IP65 IDEC HW/XW FB シリーズ樹脂製コントロールボックス 22 IP65 76mm / / / 4 UL c-ul No. UL508 UL50 CSA C22.2 No.14 CSA C22.2 No.94 UL/c-UL No.E68961 FB1WR UL c-ul FB T

保護構造

_IP65

の軽量樹脂ボックス。

IDEC

・

_HW/XW

シリーズコントロールユニット付もラインアップ。

● アクセサリ 品名 形番 ご注文形番 販売単位 _{（税別・円）}標準価格 取付金具 FB9Z-PK1 FB9Z-PK1 1 個 670 DIN レール取付金具 FB9Z-PK3 FB9Z-PK3PN02 1パック（同種2個入り） 875 取付穴プラグ LW9Z-BP1 LW9Z-BP1 1 個 340 ● _{配線用コネクタ・ナット等は、別途ご用意ください。} ボックス サイズ 取付穴数 取付穴仕様 カバーの色※ （ご注文形番）形番 （税別・円）標準価格 76mm 0 穴なし ライトベージュ FB1T-000Z 1,135 1 φ22 黄 FB1W-111Y 1,135 1 φ22 ライトベージュ FB1W-111Z 1,135 140mm 0 穴なし ライトベージュ FB2T-000Z 1,755 2 φ22ピッチ50mm ライトベージュ FB2W-211Z 1,755 3 φ22ピッチ30mm ライトベージュ FB2W-312Z 1,755 200mm 0 穴なし ライトベージュ FB3T-000Z 2,370 3 φ22ピッチ50mm ライトベージュ FB3W-311Z 2,370 4 φ22ピッチ36mm ライトベージュ FB3W-413Z 2,370 5 φ22ピッチ30mm ライトベージュ FB3W-512Z 2,370 ※ライトベージュ色：マンセル 5Y7/1近似 黄色：マンセル 2.5Y8/10近似 ボックスベースの色：黒（マンセルN1.5近似）

種類［形番・標準価格］

● ボックス

性能仕様

（注1） 適用規格 IEC/EN60529 UL508 UL50 CSA C22.2 No.14 CSA C22.2 No.94 標準使用状態 使用周囲温度 保存周囲温度 相対湿度 使用環境 −25∼＋60℃（ただし、氷結しないこと） −40∼＋80℃（ただし、氷結しないこと） 45∼85％RH（ただし、結露しないこと） 汚染度3

保護構造 IP65NEMA Type 4X Indoor Use Only（適合機種搭載時） （NEMA Type 4X適合機種搭載時）

NEMA Type 1（Type 4X 非適合機種搭載時） 感電保護クラス ClassⅡ（適合機種搭載時） 材質 ボックスカバー／ボックスベース：ポリカーボネート（注_{ボックスカバー取付ねじ：ステンレス} 4） 適合機種 HW/TW/XW_{およびアクセサリ（}シリーズコントロールユニット_{IDEC製）（注2）（注3）} 質量（約） 76mm140mmタイプタイプ 200mmタイプ 125g（FB1W-111Y形単体） 184g（FB2W-211Z形単体） 243g（FB3W-311Z形単体） 注1）上記の仕様値は、コントロールボックス単体の場合です。取り付けるコントロール ユニットの仕様については、各コントロールユニットの仕様をご覧ください。 注2）取付コントロールユニットおよびアクセサリは、ボックスの取付穴ピッチ、 有効奥行寸法および取付部厚み（3mm）に適合するものを選定して ● 穴あきタイプは、φ

22

コントロールユニットの取付けが可能。 ● 穴の大きさや配置が自由に加工できる穴なしタイプもご用意。 ● 穴なしタイプは、端子台を内部に取り付けて、中継ボックス として利用可能。 ● 非常停止用の黄色カバータイプやパネルに取り付けたコント ロールユニットの配線部を

IP65

にするコンタクトカバー ボックスもご用意。（

76mm

タイプのみ） ● ボックスの取付けは、直付け

/

裏面取付け

/

フック取付け

/

アルミフレーム取付けの

4

種類。 ●

UL

、

c-UL

認証品。

適用規格と認証

適用規格 認証マーク 認証機関・ファイルNo. UL508 UL50 CSA C22.2 No.14 CSA C22.2 No.94 UL/c-UL ファイル No.E68961 （穴あきタイプ） ● コンタクトカバータイプ（形番：FB1WR）は、UL、c-UL認証品ではありません。 ● _{ユニット取付穴なしタイプ（形番：}FB _□T_）は、UL_、c-UL_{認証品ではありません。} （UL50：2.8項により、内容積1.639cm3_{未満の中継ボックスは認められないため）} ● コンタクトカバーボックス ボックス サイズ 取付け穴数 取付穴仕様 カバーの色 （ご注文形番）形番 （税別・円）標準価格 76mm 1 φ22 ライトベージュ FB1WR-111Z 1,135 ●使用方法については 577 頁をご覧ください。 販売単位：1個 ご注文形番にてご注文ください。 販売単位：1個 ●φ21.3ノックアウト加工 ● ボックスカバー 取付ねじ（ステンレス製） ●銘板 ●取付ユニット 76 76 ・ 140 ・ 200 ●記名プレート（別売）

576

注

565

仕

566

図

ア

565

φ22HWシリーズ φ22XWシリーズ ▶▶

283

791

FB

 シリーズ

樹脂製コントロールボックス

FB

シリーズ

樹脂製コントロールボックス

4-Ｍ４タッピングねじ用下穴（深さ：10ｍｍ） ボックスベース ボックスカバー φ14ノックアウト 2-ボックス正面取付用穴 2−φ21.3ノックアウト コントロールユニット ボックスカバー取付ねじ 59.5 18 62 21 41 2-φ 4.6 21 15.5 32 .2 □ 76 4-Ｍ４タッピングねじ用下穴（深さ：１０ｍｍ） ボックスベース ボックスカバー φ14ノックアウト 2-ボックス正面取付用穴 2-φ21.3ノックアウト コントロールユニット ボックスカバー取付ねじ ガード（HW9Z-KG3） 59.5 18 62 21 41 2-φ 4.6 21 15.5 35 90 35 15.5 21 2-φ 4.6 41 21 62 ガード（HW9Z-KG4） ボックスカバー取付ねじ コントロールユニット 2-φ21.3ノックアウト 2-ボックス正面取付用穴 φ14ノックアウト ボックスカバー ボックスベース 4-Ｍ４タッピングねじ用下穴（深さ：10ｍｍ） □ 76 □ 76 ●

76mm

タイプ（

FB1

形） ●

FB

シリーズコントロールボックス

φ

22XW

シリーズ 

EMO

表示付押ボタンスイッチ ●

FB

シリーズコントロールボックス

φ

22XW

シリーズ 

EMO

表示付押ボタンスイッチ＋

SEMI

スイッチガード（

HW9Z-KG4

形） ●

140/200mm

タイプ（

FB2/FB3

形） ●

FB

シリーズコントロールボックス

φ

22XW

シリーズ 

EMO

表示付押ボタンスイッチ＋

SEMI

スイッチガード（

HW9Z-KG3

形）

内部有効寸法図

注）コントロールユニットのパネル奥行き寸法や隣接するコントロールユニットとのピッチを考慮 して選定してください。

外形寸法図

（単位：ｍｍ） 10 27 45 ・内部有効寸法はコントロールボックス内部の突起等に干渉しない範囲です。 64 46 64 130 （60） （60） 64 70 （60） （ 6） （ 37.5 ） （ 6） （ 6） （ 118.5 ） 3 55 150 45 45 45 2 （ 6） 92 _（56 ） （6） （6） 5.5 50.5 （ 5.5 ） 突起 （高さ：1.8mm、直径：φ1.8mm） M3タッピングねじ用下穴 （参考 内部突起寸法） ユニット取付部厚み （深さ：7mm） 2-φ21.3ノックアウト ボックスカバー取付ねじ ボックスカバー 4-M4タッピングねじ用下穴 （深さ：10ｍｍ） 2-ボックス正面取付用穴 2-φ14ノックアウト ボックスベース 59.5 62 Ｂ 31 76 18 L Ａ C 4-R 2.2 140mmタイプ 200mmタイプ L 140 200 A 84 144 B 104 164 C 106 166 （FB2□） （FB3□） ボックスカバー 取付ねじ ボックスカバー 2-φ21.3 ノックアウト 4-M4タッピングねじ用下穴 （深さ：10mm） φ14ノックアウト 2-ボックス正面取付用穴 □76 ボックスベース 59.5 62 41 21 15.5 21 φ66（銘板取付可能範囲） φ22.3 ＜コンタクトカバーボックス＞（FB1WR-111Z） ※外形寸法は、標準タイプと同じです。 ※ボックスカバー側にユニット取付穴はありません。 ボックスベース 18 2-φ 4.6

FB

シリーズ

樹脂製コントロールボックス

ユニット取付穴ピッチ

種 類 76mm タイプ 140mmタイプ 200mmタイプ 2穴 3穴 3穴 4穴 5穴 外 観

適合アクセサリ

シリーズ名 品名・形番 HWシリーズ コントロールユニット 銘板

HWAM、HWAQ、HWAS、HWAV-□ 銘板用記名プレート HWNP-□ 回り止めリング HW9Z-RL 緊急遮断用（EMO）スイッチガード HW9Z-KG3、HW9Z-KG4 スイッチガード HW9Z-K1、HW9Z-K11 透明カバーボタン OC-31、OC-32 パドロックカバー HW9Z-KL1 XWシリーズ 非常停止用 押ボタンスイッチ 銘板 HWAV-□ 緊急遮断用（EMO）スイッチガード HW9Z-KG3、HW9Z-KG4 回り止めリング HW9Z-RL TWシリーズ コントロールユニット 銘板

NWA-□、NWAQ-□、NWAS-0、

NWAL-0、NWAQL-0、NWAV-□ 回り止めリング OGL-31 誤操作防止金具 OLW-C 透明カバーボタン OC-31、OC-32 ボタンカバー OCW-10※、OCW-11※ パドロックカバー HW9Z-KL1、HS9Z-PC22

ユニット取付穴形状

種 類 76mm タイプ 140mmタイプ 200mmタイプ 140/200mmタイプ 50mm 穴ピッチ 36/50mm穴ピッチ 穴ピッチ30mm 取 付 穴 形 状

適合

DIN

レール

品名 材質 形番 DINレール アルミ BAA1000 鋼板 BAP1000 DINレール止め金具 鋼 BNL6

搭載可能端子台・別置形トランス

シリーズ・形番 端子台 BN-W／BNH-W／BN1U BN10W、BN15MW、BN15LW、BN30W BNH10W、BNH15MW、BNH15LW、BNH30W BN1U-16W、BN1U-20W、BN1U-40W BA

BA111T、BA211T、BA311T 別置形トランス TWR5□□ 注）コンタクトカバーボックスは、外形寸法図をご覧ください。 注）樹脂ボックス、コントロールユニット、アクセサリの仕様を十分確認 のうえ、アクセサリをご選定ください。 注）端子台および別置形トランスはDINレールに取り付け、DINレール 取付金具（FB9Z-PK3形）で両端を固定してください。端子台、別置形 トランス、DINレール止め金具および樹脂ボックスの仕様を十分確認 のうえ、種類や個数をご選定ください。 また、別置トランスはDINレール取付金具（FB9Z-PK3形）に直接取り 付けることもできます。 注）DINレールを樹 脂ボックスに固 定 する場 合にはDINレール 取 付 金 具 （FB9Z-PK3形）をご使用ください。 50 50 50 30 30 30 30 30 30 ₃₆ 36 36 13 13 _3.2 3.2 φ22.3 3.2 13 φ22. 3

FB

シリーズ

樹脂製コントロールボックス

コントロールユニットの記号

記号 品名 非常停止用押ボタンスイッチ 押ボタンスイッチ 表示灯 セレクタスイッチ 鍵操作形セレクタスイッチ

表示／ガードの種類と対応形番

表示/ガード 銘板の形番 ガード・銘板用記名プレートの形番 ＜なし＞ − − ＜記名プレート別売＞ HWAM − ＜黄色無地＞ HWAV-0 − EMERGENCY-STOP HWAV-27 − ON HWAM HWNP-1 OFF HWAM HWNP-2 START HWAM HWNP-3 STOP HWAM HWNP-4 OFF-ON HWAM HWNP-31 HAND-AUTO HWAM HWNP-35 HAND-OFF-AUTO HWAM HWNP-53 I&ON/O&OFF（2点押ボタンスイッチ） − − HW9Z-KG4 − HW9Z-KG4 HW9Z-KG3 − HW9Z-KG3

種類［形番・標準価格］

●

1

点タイプ（ボックスサイズ：

76mm

） 配置 ユニットの仕様 表示 ＜なし＞ 銘板「EMERGENCY STOP」付き XWシリーズ 非常停止用 押ボタンスイッチ （非照光式、プッシュロック プルorターンリセット） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色 _{標準価格（税別・円）}形番（ご注文形番） 色 XW1E-BV4 1b FB1W-XW1E-BV401MRH-Y0_3,670 RH FB1W-XW1E-BV401MRH-Y1 3,870 RH 2b FB1W-XW1E-BV402MRH-Y0_3,980 FB1W-XW1E-BV402MRH-Y1_4,180 3b FB1W-XW1E-BV403MRH-Y0_4,290 FB1W-XW1E-BV403MRH-Y1_4,490 4b FB1W-XW1E-BV404MRH-Y0_4,600 FB1W-XW1E-BV404MRH-Y1_4,800 1a1b FB1W-XW1E-BV411MRH-Y0_3,980 FB1W-XW1E-BV411MRH-Y1_4,180 1a2b FB1W-XW1E-BV412MRH-Y0_4,290 FB1W-XW1E-BV412MRH-Y1_4,490 1a3b FB1W-XW1E-BV413MRH-Y0_4,600 FB1W-XW1E-BV413MRH-Y1_4,800 2a2b FB1W-XW1E-BV422MRH-Y0_4,600 FB1W-XW1E-BV422MRH-Y1_4,800

XWシリーズ 非常停止用 押ボタンスイッチ （照光式、LED・24V、プッシュ ロックプル or ターンリセット） XW1E-LV4 1b FB1W-XW1E-LV401Q4MR-Y0_4,490 R FB1W-XW1E-LV401Q4MR-Y1 4,690 R 2b FB1W-XW1E-LV402Q4MR-Y0_4,800 FB1W-XW1E-LV402Q4MR-Y1_5,000 3b FB1W-XW1E-LV403Q4MR-Y0_5,110 FB1W-XW1E-LV403Q4MR-Y1_5,310 4b FB1W-XW1E-LV404Q4MR-Y0_5,420 FB1W-XW1E-LV404Q4MR-Y1_5,620 1a1b FB1W-XW1E-LV411Q4MR-Y0_4,800 FB1W-XW1E-LV411Q4MR-Y1_5,000 1a2b FB1W-XW1E-LV412Q4MR-Y0_5,110 FB1W-XW1E-LV412Q4MR-Y1_5,310 1a3b FB1W-XW1E-LV413Q4MR-Y0_5,420 FB1W-XW1E-LV413Q4MR-Y1_5,620 2a2b FB1W-XW1E-LV422Q4MR-Y0_5,420 FB1W-XW1E-LV422Q4MR-Y1_5,620 XWシリーズ 非常停止用押ボタンスイッチ （連動照光式、LED・24Vプッシュ ロックプル or ターンリセット） XW1E-TV4 3b FB1W-XW1E-TV403Q4MR-Y0_5,730 R FB1W-XW1E-TV403Q4MR-Y1 5,930 R 1a2b FB1W-XW1E-TV412Q4MR-Y0_5,730 FB1W-XW1E-TV412Q4MR-Y1_5,930

● R（赤）、RH（ブライト系赤）

ES

ES

PB

PL

SS

コントロールユニット付タイプ

FB

シリーズ

樹脂製コントロールボックス

HW1B-V4形付き HW1B-V4＋ 形 HW9Z-KG3形付き HW1B-V4形 ＋ HW9Z-KG4形付き XW1E-BV4形付き XW1E-BV4形 ＋ HW9Z-KG3形付き XW1E-BV4形 ＋ HW9Z-KG4形付き 配置 ユニットの仕様 表示 ＜なし＞ 銘板「EMERGENCY」STOP付き HWシリーズ 非常停止用 押ボタンスイッチ （プッシュロックターンリセット） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色 _{標準価格（税別・円）}形番（ご注文形番） 色 HW1B-V4 1b FB1W-HW1B-V401R-Y0_2,910 R FB1W-HW1B-V401R-Y1 3,120 R 2b FB1W-HW1B-V402R-Y0_3,220 FB1W-HW1B-V402R-Y1_3,430 1a1b FB1W-HW1B-V411R-Y0_3,220 FB1W-HW1B-V411R-Y1_3,430 HWシリーズ 非常停止用 押ボタンスイッチ （プッシュロックプルリセット） HW1B-Y2 1b FB1W-HW1B-Y201R-Y0_2,810 R FB1W-HW1B-Y201R-Y1 3,010 R 2b FB1W-HW1B-Y202R-Y0_3,120 FB1W-HW1B-Y202R-Y1_3,320 1a1b FB1W-HW1B-Y211R-Y0_3,120 FB1W-HW1B-Y211R-Y1_3,320 HWシリーズ 非常停止用 押ボタンスイッチ （プッシュロック鍵リセット） HW1B-X4 1b FB1W-HW1B-X401R-Y0_3,540 R FB1W-HW1B-X401R-Y1 3,740 R 2b FB1W-HW1B-X402R-Y0_3,840 FB1W-HW1B-X402R-Y1_4,040 1a1b FB1W-HW1B-X411R-Y0_3,840 FB1W-HW1B-X411R-Y1_4,040

● R（赤） ●

SEMI

用

EMO

表示付 配置 ユニットの仕様 ガード ＜なし＞ SEMIスイッチガード付き HWシリーズ SEMI用EMO表示付 押ボタンスイッチ （プッシュロックターンリセット） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色 形番（ご注文形番）（注）_{標準価格（税別・円）} 色 HW1B-V4 1b FB1W-HW1B-V401R-EMO-Y0_3,320 R FB1W-HW1B-V401R-EMO-Y□ 4,350 R 2b FB1W-HW1B-V402R-EMO-Y0_3,640 FB1W-HW1B-V402R-EMO-Y_4,670 □ 1a1b FB1W-HW1B-V411R-EMO-Y0_3,640 FB1W-HW1B-V411R-EMO-Y_4,670 □

XWシリーズ SEMI用EMO表示付 押ボタンスイッチ （非照光式、プッシュロック プルorターンリセット） XW1E-BV4 1b FB1W-XW1E-BV401MRH-EMO-Y0_4,080 RH FB1W-XW1E-BV401MRH-EMO-Y□ 5,110 RH 2b FB1W-XW1E-BV402MRH-EMO-Y0_4,390 FB1W-XW1E-BV402MRH-EMO-Y_5,420 □ 3b FB1W-XW1E-BV403MRH-EMO-Y0_4,700 FB1W-XW1E-BV403MRH-EMO-Y_5,730 □ 4b FB1W-XW1E-BV404MRH-EMO-Y0_5,010 FB1W-XW1E-BV404MRH-EMO-Y_6,040 □ 1a1b FB1W-XW1E-BV411MRH-EMO-Y0_4,390 FB1W-XW1E-BV411MRH-EMO-Y_5,420 □ 1a2b FB1W-XW1E-BV412MRH-EMO-Y0_4,700 FB1W-XW1E-BV412MRH-EMO-Y_5,730 □ 1a3b FB1W-XW1E-BV413MRH-EMO-Y0_5,010 FB1W-XW1E-BV413MRH-EMO-Y_6,040 □ 2a2b FB1W-XW1E-BV422MRH-EMO-Y0_5,010 FB1W-XW1E-BV422MRH-EMO-Y_6,040 □

● R（赤）、RH（ブライト系赤） 注）形番の□にはSEMIスイッチガードの指定記号が入ります。（2：HW9Z-KG3形、3：HW9Z-KG4形） HW9Z-KG3、HW9Z-KG4付きはSEMI S2に適合しています。詳しくは 824 頁をご覧ください。

ES

ES

（SEMI用）

FB

シリーズ

樹脂製コントロールボックス

配置 ユニットの仕様 表示 ユニットに「I&ON/O&OFF」付き 2点押ボタンスイッチ （モメンタリ、平形−突形） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色※ 上側ボタン 下側ボタン HW7D-B12 1a 1b FB1W-HW7D-B121001WB1-Z0_3,110 WB（上側：白／下側：黒） 2点押ボタンスイッチ （インタロック、平形−突形） HW7D-B22 1a 1b FB1W-HW7D-B221001WB1-Z03,420 WB（上側：白／下側：黒） 配置 ユニットの仕様 表示 ＜なし＞ ＜記名プレート別売＞ 押ボタンスイッチ （モメンタリ、平形） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色※ _{標準価格（税別・円）}形番（ご注文形番） 色※ HW1B-M1 1a FB1W-HW1B-M110_1,910 ※-Z0 G W FB1W-HW1B-M110※-Z1 2,010 G W 1a1b FB1W-HW1B-M111_2,190 ※-Z0 FB1W-HW1B-M111_2,290 ※-Z1 押ボタンスイッチ （モメンタリ、突形） HW1B-M2 1b FB1W-HW1B-M201_1,960 ※-Z0 R B FB1W-HW1B-M201※-Z1 2,060 R B 1a1b FB1W-HW1B-M211_2,260 ※-Z0 FB1W-HW1B-M211_2,360 ※-Z1 押ボタンスイッチ （モメンタリ、φ40） HW1B-M4 1a FB1W-HW1B-M410G-Z0_2,140 G FB1W-HW1B-M410G-Z1 2,240 G 1a1b FB1W-HW1B-M411G-Z0_2,450 FB1W-HW1B-M411G-Z1_2,550 ※（色記号）：B（黒）、G（緑）、R（赤）、W（白） 配置 ユニットの仕様 表示 銘板「ON」付き 銘板「START」付き 押ボタンスイッチ （モメンタリ、平形） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色※ _{標準価格（税別・円）}形番（ご注文形番） 色※ HW1B-M1 1a FB1W-HW1B-M110_2,120 ※-Z2 G W FB1W-HW1B-M110※-Z3 2,120 G W 1a1b FB1W-HW1B-M111_2,390 ※-Z2 FB1W-HW1B-M111_2,390 ※-Z3 押ボタンスイッチ （モメンタリ、φ40） HW1B-M4 1a FB1W-HW1B-M410G-Z2_2,340 G FB1W-HW1B-M410G-Z3 2,340 G 1a1b FB1W-HW1B-M411G-Z2_2,650 FB1W-HW1B-M411G-Z3_2,650 ※（色記号）：G（緑）、W（白） 配置 ユニットの仕様 表示 ＜なし＞ 表示灯 ユニット形番 照光電圧 _{標準価格（税別・円）}形番（ご注文形番） 色※ _{標準価格（税別・円）}形番（ご注文形番） 色※ HW1P-2Q （突丸形） LED・24V FB1W-HW1P-2Q4_2,250 ※-Z0 （色1） FB1W-HW1P-2Q4S-Z0_2,710 S 白熱球・24V FB1W-HW1P-2Q7_1,800 ※-Z0 （色2） − HW1P-5Q （大形ドーム形） LED・24V FB1W-HW1P-5Q4_4,240 ※-Z0 （色1） FB1W-HW1P-5Q4S-Z0 5,060 S 白熱球・24V FB1W-HW1P-5Q7_3,250 ※-Z0 （色2） − （色１） R・G・A・Y・W （色２）R・G・A・W・S ※（色記号）：R（赤）、G（緑）、A（アンバー）、Y（黄）、W（白）、S（青） 配置 ユニットの仕様 表示 銘板「OFF」付き 銘板「STOP」付き 押ボタンスイッチ （モメンタリ、突形） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） 色※ _{標準価格（税別・円）}形番（ご注文形番） 色※ HW1B-M2 1b FB1W-HW1B-M201※-Z2 2,160 Ｒ Ｂ FB1W-HW1B-M201※-Z3 2,160 Ｒ Ｂ 1a1b FB1W-HW1B-M211_2,470 ※-Z2 FB1W-HW1B-M211_2,470 ※-Z3 ※（色記号）：B（黒）、R（赤）

PB

PB

PB

PB

PL

FB

シリーズ

樹脂製コントロールボックス

配置 ユニットの仕様 表示 ＜なし＞ ＜記名プレート別売＞ セレクタスイッチ （2ノッチ各位置停止、 矢形ハンドル、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1S-2T 1a FB1W-HW1S-2T10-Z0_2,140 FB1W-HW1S-2T10-Z1_2,240 1a1b FB1W-HW1S-2T11-Z0_2,450 FB1W-HW1S-2T11-Z1_2,550 セレクタスイッチ （2ノッチ各位置停止、 鍵操作形）（注） HW1K-2A 1a FB1W-HW1K-2A10-Z0_2,840 FB1W-HW1K-2A10-Z1_2,940 1a1b FB1W-HW1K-2A11-Z0_3,150 FB1W-HW1K-2A11-Z1_3,250

配置 ユニットの仕様 表示 銘板「OFF-ON」付き 銘板「HAND-AUTO」付き セレクタスイッチ （2ノッチ各位置停止、 矢形ハンドル、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1S-2T 1a FB1W-HW1S-2T10-Z2_2,340 FB1W-HW1S-2T10-Z3_2,340 1a1b FB1W-HW1S-2T11-Z2_2,650 FB1W-HW1S-2T11-Z3_2,650 セレクタスイッチ （2ノッチ各位置停止、 鍵操作形）（注） HW1K-2A 1a FB1W-HW1K-2A10-Z2_3,050 FB1W-HW1K-2A10-Z3_3,050 1a1b FB1W-HW1K-2A11-Z2_3,350 FB1W-HW1K-2A11-Z3_3,350

配置 ユニットの仕様 表示 銘板「HAND-OFF-AUTO」付き セレクタスイッチ （3ノッチ各位置停止、 矢形ハンドル、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1S-3T 2a FB1W-HW1S-3T20-Z2_2,650 配置 ユニットの仕様 表示 ＜なし＞ ＜記名プレート別売＞ セレクタスイッチ （3ノッチ各位置停止、 矢形ハンドル、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1S-3T 2a FB1W-HW1S-3T20-Z0_2,450 FB1W-HW1S-3T20-Z1_2,550 注）鍵は左右いずれでも抜くことができます。 注）鍵は左右いずれでも抜くことができます。 ●

2

点タイプ（ボックスサイズ：

140mm

、穴ピッチ：

50mm

） 配置 ユニットの仕様 表示① ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 銘板「START」付き 表示② ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、緑） ②押ボタンスイッチ  （モメンタリ、平形、赤） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 1a 1a FB2W-211Z-A020013,310 − − − 1a

1b FB2W-211Z-A020023,310 FB2W-211Z-A020033,510 FB2W-211Z-A020043,720 FB2W-211Z-A020053,720 1a1b

1a1b FB2W-211Z-A020063,860 FB2W-211Z-A020074,060 FB2W-211Z-A020084,270 FB2W-211Z-A020094,270

配置 ユニットの仕様 表示① ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 銘板「START」付き 表示② ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、平形、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 1a 1a FB2W-211Z-A020103,310 − − − 1a

1b FB2W-211Z-A020113,310 FB2W-211Z-A020123,510 FB2W-211Z-A020133,720 FB2W-211Z-A020143,720 1a1b

1a1b FB2W-211Z-A020153,860 FB2W-211Z-A020164,060 FB2W-211Z-A020174,270 FB2W-211Z-A020184,270

SS

SS

SS

SS

PB PB PB PB ① ② ① ②

FB

シリーズ

樹脂製コントロールボックス

配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞ 銘板「}銘板「ON」付き 銘板「START」付き OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、緑） ②押ボタンスイッチ  （モメンタリ、突形、赤） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 １a

1b FB2W-211Z-A020193,350 FB2W-211Z-A020203,560 FB2W-211Z-A020213,760 FB2W-211Z-A020223,760

１a1b

１a1b FB2W-211Z-A020233,930 FB2W-211Z-A020244,140 FB2W-211Z-A020254,340 FB2W-211Z-A020264,340

配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞ 銘板「}銘板「ON」付き 銘板「START」付き OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、突形、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 １a

1b FB2W-211Z-A020273,350 FB2W-211Z-A020283,560 FB2W-211Z-A020293,760 FB2W-211Z-A020303,760

１a1b

１a1b FB2W-211Z-A020313,930 FB2W-211Z-A020324,140 FB2W-211Z-A020334,340 FB2W-211Z-A020344,340

配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞ 銘板「}銘板「_OFFON」付き_」付き 銘板「_銘板「START_{STOP」付き}」付き

①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、φ４０、黒） ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M4 １a

1b FB2W-211Z-A020353,530 FB2W-211Z-A020363,740 FB2W-211Z-A020373,940 FB2W-211Z-A020383,940

１a1b

１a1b FB2W-211Z-A020394,120 FB2W-211Z-A020404,320 FB2W-211Z-A020414,530 FB2W-211Z-A020424,530

配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ①表示灯  （丸突形、赤） ②表示灯  （丸突形、緑） ユニット形番 照光電圧 _{標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1P-2Q LED・24V LED・24V FB2W-211Z-A020433,980 白熱球・24V 白熱球・24V FB2W-211Z-A020443,090 配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ ＜記名プレート別売＞ 銘板「}＜なし＞ ＜なし＞ STOP」付き ①表示灯  （丸突形、赤） ②押ボタンスイッチ  （モメンタリ、突形、黒） ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q

HW1B-M2 LED1a1b・24V FB2W-211Z-A020453,990 FB2W-211Z-A020464,090 FB2W-211Z-A020474,200

配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ ＜記名プレート別売＞ 銘板「}＜なし＞ ＜なし＞ HAND-AUTO」付き ①表示灯  （丸突形、赤） ②セレクタスイッチ  （2ノッチ各位置停止、矢形ハンドル、黒） ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q

HW1S-2T LED1a1b・24V FB2W-211Z-A020484,180 FB2W-211Z-A020494,280 FB2W-211Z-A020504,380

配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ ＜記名プレート別売＞ 銘板「}＜なし＞ ＜なし＞ HAND-AUTO」付き ①表示灯  （丸突形、赤） ②セレクタスイッチ（注）  （2ノッチ各位置停止、鍵操作形） ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q

HW1K-2A LED1a1b・24V FB2W-211Z-A020514,880 FB2W-211Z-A020524,980 FB2W-211Z-A020535,080

注）鍵は左右いずれでも抜くことができます。 PB PB ① ② PB PB ① ② PB PB ① ② PL PL ① ② PL PB ① ② PL SS ① ② PL SS ① ②

FB

シリーズ

樹脂製コントロールボックス

●

3

点タイプ（ボックスサイズ：

140mm

、穴ピッチ：

30mm

） 配置・ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞} ①押ボタンスイッチ（モメンタリ、平形、緑） ②押ボタンスイッチ（モメンタリ、平形、赤） ③押ボタンスイッチ（モメンタリ、平形、緑） 表示③ ＜なし＞ ＜記名プレート別売＞ ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 HW1B-M1 1a 1b 1a FB2W-312Z-A03001 4,080 FB2W-312Z-A030024,390 配置・ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞} ①押ボタンスイッチ（モメンタリ、平形、白） ②押ボタンスイッチ（モメンタリ、平形、赤） ③押ボタンスイッチ（モメンタリ、平形、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 HW1B-M1 1a 1b 1a FB2W-312Z-A03003 4,080 FB2W-312Z-A030044,390 配置・ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ ＜記名プレート別売＞}＜なし＞ _銘板「＜なし＞ ＜なし＞ ON」付き 銘板「START」付き ①表示灯（丸突形、赤） ②押ボタンスイッチ（モメンタリ、平形、白） ③押ボタンスイッチ（モメンタリ、突形、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 銘板「STOP」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1B-M1 HW1B-M2 LED・24V 1a 1b FB2W-312Z-A03005

4,460 FB2W-312Z-A030064,670 FB2W-312Z-A030074,870 FB2W-312Z-A030084,870

配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ 銘板「}銘板「ON」付き 銘板「START」付き OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、突形、黒） ③非常停止用押ボタンスイッチ  （プッシュロックターンリセット）

表示③ ＜なし＞（黄色無地銘板付き） 銘板「EMERGENCY -STOP」付き 銘板「EMERGENCY -STOP」付き

ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 HW1B-V4 1a 1b 2b FB3W-311Z-A03017 6,260 FB3W-311Z-A030186,670 FB3W-311Z-A030196,670 ●

3

点タイプ（ボックスサイズ：

200mm

、穴ピッチ：

50mm

） 配置 ユニットの仕様 表示① ＜なし＞ ＜記名プレート別売＞ 表示② ＜なし＞ ＜記名プレート別売＞ ①押ボタンスイッチ  （モメンタリ、平形、緑） ②押ボタンスイッチ  （モメンタリ、平形、赤） ③押ボタンスイッチ  （モメンタリ、平形、緑） 表示③ ＜なし＞ ＜記名プレート別売＞ ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 HW1B-M1 1a 1b 1a FB3W-311Z-A03009 4,700 FB3W-311Z-A030105,000 1a1b 1a1b 1a1b FB3W-311Z-A03011 5,520 FB3W-311Z-A030125,830 配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜記名プレート別売＞_{＜記名プレート別売＞} ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、平形、赤） ③押ボタンスイッチ  （モメンタリ、平形、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M1 HW1B-M1 1a 1b 1a FB3W-311Z-A03013 4,700 FB3W-311Z-A030145,000 1a1b 1a1b 1a1b FB3W-311Z-A03015 5,520 FB3W-311Z-A030165,830 PB PB PB ① ② ③ PB PB PB ① ② ③ PL PB PB ① ② ③ PB PB PB ① ② ③ PB PB PB ① ② ③ ① ② ③ PB PB ES

FB

シリーズ

樹脂製コントロールボックス

配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ 銘板「}銘板「ON」付き 銘板「START」付き OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、突形、黒） ③非常停止用押ボタン スイッチ  （プッシュロックプルor ターンリセット） 表示③ ＜なし＞（黄色無地銘板付き） 銘板「EMERGENCY-STOP」付き 銘板「EMERGENCY-STOP」付き ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 XW1E-BV4 1a1b 1a1b 2b FB3W-311Z-A03020 7,590 FB3W-311Z-A030218,000 FB3W-311Z-A030228,000 1a1b 1a1b 1a2b FB3W-311Z-A03026 7,900 FB3W-311Z-A030278,310 FB3W-311Z-A030288,310 配置 ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ 銘板「}銘板「ON」付き 銘板「START」付き OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、突形、黒） ③非常停止用押ボタン  スイッチ（照光式）  （プッシュロックプルor ターンリセット） 表示③ ＜なし＞（黄色無地銘板付き） 銘板「EMERGENCY-STOP」付き 銘板「EMERGENCY-STOP」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 XW1E-LV4 2b/LED・24V 1a1b 1a1b FB3W-311Z-A03023 8,410 FB3W-311Z-A030248,820 FB3W-311Z-A030258,820 1a2b/LED・24V 1a1b 1a1b FB3W-311Z-A03029 8,720 FB3W-311Z-A030309,130 FB3W-311Z-A030319,130 配置 ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ①表示灯  （丸突形、白） ②表示灯  （丸突形、赤） ③表示灯  （丸突形、緑） 表示③ ＜なし＞ ユニット形番 照光電圧 _{標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1P-2Q HW1P-2Q LED・24V LED・24V LED・24V FB3W-311Z-A03040 5,700 配置 ユニットの仕様 表示① ＜なし＞ ＜なし＞ ＜なし＞ ＜なし＞ 表示② ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 銘板「START」付き ①表示灯  （丸突形、赤） ②押ボタンスイッチ  （モメンタリ、平形、白） ③押ボタンスイッチ  （モメンタリ、突形、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 銘板「STOP」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1B-M1 HW1B-M2 LED・24V 1a 1b FB3W-311Z-A03032

5,080 FB3W-311Z-A030335,280 FB3W-311Z-A030345,490 FB3W-311Z-A030355,490 LED・24V

1a1b 1a1b

FB3W-311Z-A03036

5,660 FB3W-311Z-A030375,860 FB3W-311Z-A030386,070 FB3W-311Z-A030396,070

配置 ユニットの仕様 表示① ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 銘板「START」付き 表示② ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 銘板「STOP」付き ①押ボタンスイッチ  （モメンタリ、平形、白） ②押ボタンスイッチ  （モメンタリ、突形、黒） ③セレクタスイッチ  （2ノッチ各位置停止、  矢形ハンドル、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「HAND-AUTO」付き 銘板「HAND-AUTO」付き ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1B-M1 HW1B-M2 HW1S-2T 1a 1b 1a FB3W-311Z-A03041

4,970 FB3W-311Z-A030425,270 FB3W-311Z-A030445,580 FB3W-311Z-A030435,580 1a1b

1a1b 1a1b

FB3W-311Z-A03045

5,860 FB3W-311Z-A030466,160 FB3W-311Z-A030486,470 FB3W-311Z-A030476,470 ① ② ③ PB PB ES ① ② ③ PL PL PL ① ② ③ PL PB PB ① ② ③ PB PB ES ① ② ③ PB PB SS

FB

シリーズ

樹脂製コントロールボックス 安全に関するご注意

配置・ユニットの仕様 表示①_表示② ＜なし＞_{＜なし＞ ＜記名プレート別売＞}＜なし＞ _銘板「＜なし＞ ON」付き ①表示灯（丸突形、赤） ②押ボタンスイッチ（モメンタリ、平形、白） ③押ボタンスイッチ（モメンタリ、突形、黒） ④セレクタスイッチ（2ノッチ各位置停止、 矢形ハンドル、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 表示④ ＜なし＞ ＜記名プレート別売＞ 銘板「HAND-AUTO」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1B-M1 HW1B-M2 HW1S-2T LED・24V 1a1b 1a1b 1a1b FB3W-413Z-A04004 6,970 FB3W-413Z-A040057,270 FB3W-413Z-A040067,580 配置・ユニットの仕様 表示① ＜なし＞ 表示② ＜なし＞ ①セレクタスイッチ（2ノッチ各位置停止、 矢形ハンドル、黒） ②押ボタンスイッチ（モメンタリ、平形、緑） ③押ボタンスイッチ（モメンタリ、平形、緑） ④押ボタンスイッチ（モメンタリ、平形、緑） ⑤押ボタンスイッチ（モメンタリ、平形、緑） 表示③ ＜なし＞ 表示④ ＜なし＞ 表示⑤ ＜なし＞ ユニット形番 接点構成 _{標準価格（税別・円）}形番（ご注文形番） HW1S-2T HW1B-M1 HW1B-M1 HW1B-M1 HW1B-M1 1a 1a 1a 1a 2a FB3W-512Z-A05004 6,740 配置・ユニットの仕様 表示①_表示② ＜なし＞_＜なし＞ ＜なし＞_＜なし＞ ＜なし＞_＜なし＞ ①表示灯（丸突形、赤） ②表示灯（丸突形、緑) ③押ボタンスイッチ（モメンタリ、平形、白） ④押ボタンスイッチ（モメンタリ、突形、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 表示④ ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1P-2Q HW1B-M1 HW1B-M2 LED・24V LED・24V 1a1b 1a1b FB3W-413Z-A04001 6,770 FB3W-413Z-A040026,970 FB3W-413Z-A040037,180 ●４点タイプ（ボックスサイズ：

200mm

、穴ピッチ：

36mm

） 配置・ユニットの仕様 表示① ＜なし＞ ＜なし＞ ＜なし＞ 表示② ＜なし＞ ＜なし＞ ＜なし＞ ①表示灯（丸突形、赤） ②表示灯（丸突形、緑） ③押ボタンスイッチ（モメンタリ、平形、白） ④押ボタンスイッチ（モメンタリ、突形、黒） ⑤セレクタスイッチ（2ノッチ各位置停止、 矢形ハンドル、黒） 表示③ ＜なし＞ ＜記名プレート別売＞ 銘板「ON」付き 表示④ ＜なし＞ ＜記名プレート別売＞ 銘板「OFF」付き 表示⑤ ＜なし＞ ＜記名プレート別売＞ 銘板「HAND-AUTO」付き ユニット形番 照光電圧_{接点構成 標準価格（税別・円）}形番（ご注文形番） HW1P-2Q HW1P-2Q HW1B-M1 HW1B-M2 HW1S-2T LED・24V LED・24V 1a1b 1a1b 1a1b FB3W-512Z-A05001 8,080 FB3W-512Z-A050028,380 FB3W-512Z-A050038,690 ●

5

点タイプ（ボックスサイズ：

200mm

、穴ピッチ：

30mm

）

     安全に関するご注意

●取付け、取外し、配線作業および保守・点検は、必ず電源を切って 行ってください。感電および火災の危険があります。 ●電球交換の時は、必ずランプ交換工具をご使用ください。 やけどの恐れがあります。 ④ PL PL PB PB ① ② ③ ④ PL PB PB SS ① ② ③ ⑤ ④ PL PL PB PB SS ① ② ③ ⑤ ④ SS PB PB PB PB ① ② ③

FB

シリーズ

樹脂製コントロールボックス 使用上のご注意

M20, G1/2，PG13.5 10mm以下 30mm 以下 ボックスベース コネクタ取付用ロックナット 3mm ● コントロールボックスの取付けに際して

1.

コントロールボックスを直付けする場合 ・コントロールボックスを直付けする場合は、ボックスカバー をボックスベースへ取り付ける前に

M4

ねじ

2

本を使用し、 ボックスベースのボックス正面取付用穴から取り付けてくだ さい。（推奨締付トルク

1.4

∼

2.0N

・

m

） ・取付ねじ長さはボックスベース厚さ、および取付パネル厚さ を考慮のうえ、決定してください。 ・

M4

ねじはお客様にてご準備ください。

2.

コントロールボックスを裏面取付けする場合 ・コントロールボックスを裏面からパネルへ取り付ける場合は、

M4

タッピングねじ

4

本を使用し、ボックスベース裏面

M4

タッピングねじ用下穴（締付深さ：

8

∼

10mm

、下穴径： φ

3.7

）へ取り付けてください。〔推奨締付トルク：

1.3

±

0.1

N

・

m

（

M4P

タイト（日東精工）確認値）〕 ・

M4

タッピングねじはお客様にてご準備ください。〔推奨タッ ピングねじ：

M4P

タイト（日東精工）〕 ・推奨締付トルクは、

M4P

タイトねじにて確認した値です。他 のねじを使用する場合は、下穴の破損、ねじのゆるみなどに ついて充分ご確認ください。

取付け方法

● コントロールユニットの取付け・取外しに際して ・各コントロールユニットの取付方法をご覧ください。 ●

HW

シリーズ・レバーストッパ（形番：

HW9Z-LS

、黄色）の  取付けに際して ・

HW

シリーズコントロールユニットを下図のような方向に取り 付ける場合、①ロックレバーがロックしていない状態でレバー ストッパを取り付けた後、接点ユニットを操作部へ挿入して ください。次に、②ロックレバーをロックさせた後に③レバー ストッパを軽く押し込むようにして装着してください。 取付ねじ（M4） 5.0 （ボックスベース厚さ） ボックスベース 取付パネル ② ③ ① レバーストッパ ② ③ ① レバーストッパ ● コネクタの取付けに際して ・ご使用の際には、ボックスベースのコネクタ を取り付ける箇所のコンジット口（ノック アウト）をドライバ等で打抜いて、コネクタ を取り付けてください。 ・打ち抜きの際、内部の接点ユニット等を壊 さないようご注意ください。 ・コンジット口のヒビ、バリは保護構造を損 なう原因となりますのでご注意ください。 ＴＯＰ ＴＯＰ 「TOP」 刻印 内部M3 タッピング ねじ下穴 （ボックスカバー） （ボックスベース） ボックスの内側の図 ●

HW/TW

シリーズ ・裸圧着端子 ・絶縁被覆付圧着端子 ・配線方向 _{A A} B A A B B B φ3.6min 4.0max 6.0min 適合圧着端子 20.2max 絶縁チューブ 電線 W φ3.6min 4.0max 20.2max W φ3.6min 4.0max 6.0min 適合圧着端子 20.2max 絶縁チューブ 電線 W φ3.6min 4.0max 20.2max W ●

XW

シリーズ（ねじ端子タイプ） ・裸圧着端子 ・絶縁被覆付圧着端子 φ3.2min φ3.2min 6.0max 4.7min

14.9max 18.3max 14.9max 3.0max 3.0max 適合圧着端子 絶縁チューブ 電線 4.7∼5.9 4.7∼5.9 6.0max (注) φ3.2min φ3.2min 6.0max 4.7min

14.9max 18.3max 14.9max 3.0max 3.0max 適合圧着端子 絶縁チューブ 電線 4.7∼5.9 4.7∼5.9 6.0max (注) 注）：先開形圧着端子の場合は

4.7

∼

5.9mm

・圧着端子ご使用の場合は、必ず絶縁チューブを取り付けて ください。 ・

XW

シリーズに圧着端子をご使用の場合は、

1

端子につき取 付け数は

1

個としてください。 ・コントロールボックスに電線等が干渉しないように配線して ください。 ・ボックスカバーとボックスベースを異なった方向に組み込み ますと、製品破損や保護構造の低下の原因となりますので ご注意ください。 ボックスカバーのボックスベースへの取付けに際して ・コネクタはご使用時必要とされる 性 能（

IP65

、

NEMA TYPE 4X

） を保持できるもので、

3.0mm

以上のパネルに取り付け可能な ものをご使用ください。 ※コネクタ・コネクタ取付用ロックナットは付属していません ので別途手配してください。

適合コネクタ

1.

フレキシブルコンジット使用の場合（代表例） ・フレキシブルコンジット：

VF-03

（日本フレックス製）

適合圧着端子

3.

取付金具（形番：

FB9Z-PK1

）による取付け ・ 577 頁の取付金具についての項を参照のうえ、取り付けて ください。 ・W寸法  Ⓐ方向の場合：8.0max  Ⓑ方向の場合：6.6max ● 内部

M3

タッピングねじ用下穴への取付けに際して ※内部

M3

タッピングねじ用下穴を使用する場合は、絶縁距離、 温度上昇等を考慮のうえ機器を取り付けてください。当社適 合機種以外の機器を取り付けた場合、保証の対象から除外さ せていただきます。また、

UL/c-UL

認証品となりません。 ・

M3

タッピングねじ用下穴（締付深さ：

6

∼

7mm

、下穴径：φ

2.7

） 〔推奨締付トルク：

0.9

±

0.1N

・

m

（

M3P

タイト（日東精工）確認値）〕 コンジット口サイズ 樹脂コネクタ 金属コネクタ

使用上のご注意

FB

シリーズ

樹脂製コントロールボックス 使用上のご注意

2.

多芯ケーブル使用の場合（代表例）

3.

コネクタ取付用ロックナット（樹脂製・別売） ※コネクタの代表例の保護構造は、

NEMA TYPE 4X

ではありません。 ・北米でご使用の場合は、必ず

UL

認証された樹脂コネクタを 使用してください。 ・コネクタは、推奨締付トルク：

3.0

±

0.3N

・

m

にて取り付けてください。 ・締付けが適正でないと保護性能を損なう場合がありますので ご注意ください。 ・樹脂製のコネクタをご使用時のみ、絶縁構造

Class

Ⅱとなります。 ・多芯ケーブル用コネクタは、ケーブルのシース外径サイズに よって形式が異なります。コネクタを購入される際、よく確認 のうえ、購入ください。 ・ボックス裏面より配線を行う場合は、ボックス裏面のφ

14

ノックアウトをご使用してください。ただしφ

14

ノックアウト にはコネクタを取り付けることはできません。

その他のご注意

● 適合電線サイズ ・取り付けるコントロールユニットの適合電線、およびご使用の コネクタの適合ケーブル径を考慮のうえ、決定してください。 ● 配線時のご注意 ・配線作業時、コントロールボックス内にほこり・水・油など が入らないようご注意ください。 ・ケーブル・フレキシブルコンジット等に過度な荷重や捻り、引っ 張り力を加えないでください。断線・故障の原因となります。 ・本製品は、

PE

端子を設けていませんのでボンディング回路の 中継はできません。 ● ユニット取付穴

30

ｍｍピッチタイプにコントロールユニットを取 り付ける場合のご注意 ・ユニット取付穴

30mm

ピッチタイプに

HW/TW

シリーズコント ロールユニットを取り付ける場合（密着取付）は端子の絶縁性 を確保するため、必ずコンタクトブロックにバリア（別売・

HW-VG1

形）を装着してください。バリアはコンタクトブロック の側面へ簡単に圧入取り付けできます。 ● 使用場所のご注意 ・油やクーラント等のかかる場所では使用しない でください。破損する恐れがあります。 ・本製品は屋内でご使用ください。屋外 で使用された場合、日光による紫外 線等の環境影響により樹脂性能の劣化や色落ちなどが発生 する恐れがあります。 ● 仕様（適合機種）・配線 ・標準タイプのコントロールボックスと同じです。 ● 取付方法（

FB1WR-111Z

を

XW

シリーズのスイッチに取り付ける場合） ・

XW

シリーズの操作部ユニットから接点ユニット、および操作 部ロックナットを取り外し、ゴムワッシャが正常に取り付けられ

コンタクトカバータイプに関して

● 使用上のご注意 ・ケーブルに過度な力を加えますと、コントロールボックスが 回転する恐れがあります。取付け強度が必要な場合には、 ボックスベース裏面の

M4

タッピングねじ用下穴を使用して パネル前面よりねじ止めを行ってください。（ねじ締付深さ：

8

∼

10mm

／下穴径：φ

3.7

） ・パネルへの取付ピッチは、コントロールボックスの外形寸法 を確認のうえ、決定してください。 ● フック取付け用金具としてご使用の場合 ・

FB

シ リ ーズ コ ン ト ロ ール ボックスへの取付けは、取 付 金 具 の 方 向 を 確 認 の う え、付属のねじ（

M4

タッピ ングねじ×

2

）で取り付け てください。（推奨締付トル ク：

1.3

±

0.1N

・

m

） ・過剰な力で締め付けると、

FB

シ リ ーズ コ ン ト ロ ール ボックス側の下穴が破損し、固定できなくなる恐れがありま すのでご注意ください。

取付金具について

● フレーム取付金具としてご使用の場合 ワッシャをパネルとボックスベースで挟む）、操作部ロックナッ トを専用ロックナット締付工具（形番：

MW9Z-T1

）で締め付 けてください。（推奨締付トルク：

2.0N

・

m

） ・ 操作部ユニットに接点ユニットを取り付け、配線のうえ、  ボックスカバーをボックスカバー取付ねじでボックスベース へ取り付けてください。（推奨締付トルク：

1.3

±

0.1N

・

m

） ・必要に応じて非常停止用銘板等（アクセサリ）をご使用いた だけます。 ・取付パネル厚は、コントロールユニットの適合パネル厚から ボックスベースの厚み（

2.0mm

）、および銘板の厚み（ご使用 の場合）を引いた値を考慮して決定してください。 ・取付金具を右図のよう に

2

セット取り付ける ことにより、フレーム 取付金具としてご使用 いただけます。 ・コントロールボックス への取付けは、取付金具 の方向を確認のうえ、 付 属 の ね じ（Ｍ

4

タ ッ ピングねじ×

2

）でそれ ぞれ取り付けてくださ い。（推奨締付トルク：

1.3

±

0.1N

・

m

） ・過剰な力で締め付けると、

FB

シリーズコントロールボック ス側の下穴が破損し、固定できなくなる恐れがありますので FBシリーズ コントロールボックス 4-M4タッピングねじ用下穴（深さ：10mm） FB9Z-PK1形 付属ねじ M4タッピングねじ2本 FBシリーズ コントロールボックス FB9Z-PK1形 深さ10mm （深さ：10mm） 2-M4タッピングねじ用下穴 付属ねじ M4タッピングねじ2本 30 バリア（別売：HW-VG1） パネル 非常停止用銘板 ボックスベース ボックスカバー 接点ユニット 操作部ユニット ゴムワッシャ（付属） 操作部ロックナット ゴムワッシャ コンジット口サイズ 樹脂コネクタ 金属コネクタ M20 5311 1220適合ガスケット：［スキントップGPM20 ST-M］（UL認証品） （LAPP製/代理店：ケーメックス） ALS-□□EC20 （日本フレックス製） G1/2 5380 6030適合ガスケット：［スキントップGP 050 ST-PF］（UL認証品） （LAPP製/代理店：ケーメックス） ALS16-□□ （日本フレックス製） PG13.5 5301 5030適合ガスケット：［スキントップGP13.5 ST］（UL認証品） （LAPP製/代理店：ケーメックス ABS-□□PG13.5 （日本フレックス製） コンジット口サイズ ロックナット形番 M20 HW9Z-NM20（IDEC製） G1/2 HW9Z-G（IDEC製） PG13.5 HW9Z-PG135（IDEC製）

使用上のご注意

FB

シリーズ

樹脂製コントロールボックス 使用上のご注意

・

M6

ねじ、ナットはお客様にてご用意ください。 ・

M6

ねじの推奨締付トルクは、六角穴付ボルトにて確認した 値です。他のねじを使用して推奨値に満たない場合は、取付 け後のゆるみなどについて充分ご確認ください。 ● 外形寸法図

1.

フック取付け用金具として使用の場合

2.

フレーム取付金具として使用の場合 ● 使用上のご注意

1.

フック取付け用金具としてご使用の場合 ・フック取付け用金具としてご使用の場合は、振動・衝撃など による壁掛けフックからの脱落や、搭載コントロールユニット の誤作動、破損がないことを実機にてご確認ください。 ・本製品を取り付ける部分の強度を充分確保してください。

2.

フレーム取付金具としてご使用の場合 ・コントロールボックスに過剰な力が加わりますと、破損・故障 の原因となります。 ・コントロールユニットの操作力やボックスに加わる力などを 考慮のうえ、取付け部の強度を充分確保してください。 ● 取付け方法

1. FB9Z-PK3

形の取付け ・コントロールボックスへの取付けは、

DIN

レール取付金具の 方向を確認のうえ、金具上の位置決め用穴を

FB

シリーズコン トロールボックスの位置決め用突起に合わせて下図のように 付属ねじ（

M3

タッピングねじ×

4

）で取り付けてください。 （推奨締付トルク：

0.9

±

0.1N

・

m

） ・ねじを過剰な力で締め付けると、コントロールボックス側の 下穴が破損し、固定できなくなる恐れがありますのでご注意 ください。

2. DIN

レールの取付け ・

DIN

レールは、下図のように

M5

ねじ

2

本に平ワッシャおよび スプリングワッシャをご使用し、確実に固定してください。 （推奨締付トルク：

2.0

±

0.1N

・

m

） ・

DIN

レール取付け用ねじ（

M5

） 長さ：（スプリングワッシャ厚＋平ワッシャ厚        

＋

DIN

レール厚）＋

3

∼

5mm

DIN

レール取付金具について

・

M5

ねじ、スプリングワッシャおよび平ワッシャは、適合する サイズのものをお客様にてご準備ください。 ・

DIN

レールの長さは、内部有効寸法の範囲内で決定してくだ さい。 ・

M5

ねじを過剰な力で締め付けると、

DIN

レール取付金具の ねじ穴が破損し、固定できなくなる恐れがありますのでご注意 ください。 FBシリーズ コントロールボックス M6ねじ ナット フレーム FB9Z-PK1形 76 M6ねじ 36 59.5 10 L C D （注） 72 36 30 6.6 10.5 54 6.5 13 2 ₁₀ R4 R2.5 R3.3 L 76 59.5 10 A B 28 取付穴 コントロールボックス DINレール M5ねじ 取付 け用 ねじ (M5) 長さ スプ リン グワ ッシ ャ厚    ＋ 平ワ ッシ ャ厚 コントロールボックス 位置決め用突起 FB9Z-PK3形 位置決め用穴 M5ねじ2本 （スプリングワッシャ、    平ワッシャ含む） 付属ねじ M3タッピングねじ4本 DINレール （単位：mm） 取付FBシリーズコントロールボックス FB1□ （76mmタイプ）（140mmFB2タイプ）□ （200mmFB3タイプ）□ L 76 140 200 A 19 18.5 18.5 B 12.5 12 12 取付FBシリーズコントロールボックス FB1□ （76mmタイプ）（140mmFB2タイプ）□ （200mmFB3タイプ）□ L 76 140 200

使用上のご注意

FB

シリーズ

樹脂製コントロールボックス 使用上のご注意

3. DIN

レールへの機器の取付け ・取り付ける各機器の取付方法をご覧ください。

4. DIN

レール取付金具への別置形トランスの取付け ・

DIN

レール取付金具をコントロールボックスへ取り付けた後、 下図のように

M3

ねじ

2

本に平ワッシャおよびスプリングワッ シャをご使用いただき、取り付けてください。 （推奨締付トルク：

0.5

∼

0.8N

・

m

）別置形トランスの厚み：

5mm

・別置形トランス取付け用ねじ（

M3

）  長さ：（スプリングワッシャ厚＋平ワッシャ厚）＋

7

∼

10mm

・

M3

ねじ、スプリングワッシャおよび平ワッシャは、適合する サイズのものをお客様にてご準備ください。 ・ねじを過剰な力で締め付けると、

DIN

レール取付金具のねじ 穴および別置形トランスが破損し、固定できなくなる恐れが ありますのでご注意ください。 ● 外形寸法図 ●

FB

シリーズコントロール  ボックス内部有効寸法 ●

FB9Z-PK3

形取付可能  位置寸法

5.

その他 ・端子台の通電電流は、使用条件（電線の種類、束線の数、周囲 温度等）によって異なりますので、ご使用になる端子台の 仕様を充分ご確認ください。仕様範囲を超えると感電および 火災の危険があります。 ・

FB

シリーズコントロールボックスは、感電保護クラス：

Class

Ⅱ（設備の保護手段に頼らない。）機器となります。 接続箱としてのご使用で、接地が必要となる際は、内部に接地 用端子台を搭載する等、適切な接地手段を設けてください。 ・配線方法等は、

FB

コントロールボックスおよび搭載する機器 の配線方法をご覧ください。 注） FB1□（76mmタイプ）の場合、DINレール取付金具は1個のみの取 付けとなります。 コントロールボックス M3ねじ 別置形トランス FB9Z-PK3形 平ワッシャ 取付 け用 ねじ (M 3) 長さ スプ リン グワ ッシ ャ厚 ＋平 ワッ シャ 厚 スプリングワッシャ M3ねじ2本 スプリングワッシャ2個 平ワッシャ2個 コントロールボックス 別置形トランス FB9Z-PK3形 66 40 29 22 12.5 2 2-M3 2-M5 （単位：mm） ※ ※ B A 5 46 45 64 取付 FBシリーズコントロールボックス FB2□ （140mmタイプ） FB3 □ （200mmタイプ） A 50 112.5 B − 37.5 ※ 566 頁の内部有効寸法をご覧ください。

使用上のご注意
