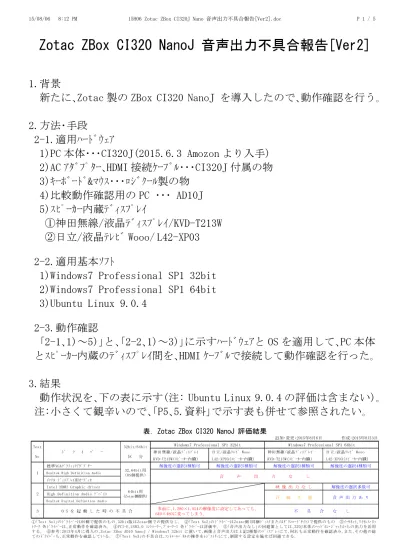

Zotac ZBox CI320 NanoJ 音声出力不具合報告[Ver2]
1.背景
新たに､Zotac 製の ZBox CI320 NanoJ を導入したので､動作確認を行う｡ 2.方法･手段
2-1.適用ﾊｰﾄﾞｳｪｱ
1)PC 本体･･･CI320J(2015.6.3 Amozon より入手) 2)AC ｱﾀﾞﾌﾟﾀｰ､HDMI 接続ｹｰﾌﾞﾙ･･･CI320J 付属の物 3)ｷｰﾎﾞｰﾄﾞ&ﾏｳｽ･･･ﾛｼﾞｸｰﾙ製の物 4)比較動作確認用の PC ･･･ AD10J 5)ｽﾋﾟｰｶｰ内蔵ﾃﾞｨｽﾌﾟﾚｲ ①神田無線/液晶ﾃﾞｨｽﾌﾟﾚｲ/KVD-T213W ②日立/液晶ﾃﾚﾋﾞ Wooo/L42-XP03 2-2.適用基本ｿﾌﾄ
1)Windows7 Professional SP1 32bit 2)Windows7 Professional SP1 64bit 3)Ubuntu Linux 9.0.4 2-3.動作確認 ｢2-1､1)～5)｣と､｢2-2､1)～3)｣に示すﾊｰﾄﾞｳｪｱと OS を適用して､PC 本体 とｽﾋﾟｰｶｰ内蔵のﾃﾞｨｽﾌﾟﾚｲ間を､HDMI ｹｰﾌﾞﾙで接続して動作確認を行った｡ 3.結果 動作状況を､下の表に示す(注: Ubuntu Linux 9.0.4 の評価は含まない)｡ 注:小さくて観辛いので､｢P5､5.資料｣で示す表も併せて参照されたい｡ 追加･変更:2015年8月6日 作成:2015年8月3日 神田無線/液晶ﾃﾞｨｽﾌﾟﾚｲ 日立/液晶ﾃﾚﾋﾞ Wooo 神田無線/液晶ﾃﾞｨｽﾌﾟﾚｲ 日立/液晶ﾃﾚﾋﾞ Wooo KVD-T213W(ｽﾋﾟｰｶｰ内臓) L42-XP03(ｽﾋﾟｰｶｰ内臓) KVD-T213W(ｽﾋﾟｰｶｰ内臓) L42-XP03(ｽﾋﾟｰｶｰ内臓) 標準VGAｸﾞﾗﾌｨｯｸｱﾀﾞﾌﾟﾀｰ 解像度の選択3種類可 解像度の選択5種類可 解像度の選択3種類可 解像度の選択4種類可
Realtek High Definition Audio
ｲﾝﾃﾙ ﾃﾞｨｽﾌﾟﾚｲ用ｵｰﾃﾞｨｵ
Intel HDMI Graphic driver 映 像 出 力 な し 解像度の選択多数可
High Definition Audio ﾃﾞﾊﾞｲｽ
Realtek Digital Definition Audio
表. Zotac ZBox CI320 NanoJ 評価結果
Windows7 Professional SP1 32bit Windows7 Professional SP1 64bit
3 O S を 起 動 し た 時 の 不 具 合 事前に､1,280×1,024の解像度に設定してあっても､ 640×480に変ってしまう｡ 不 具 合 な し 音 声 出 力 あ り
評 価 不 能
①｢Test No1｣のﾄﾞﾗｲﾊﾞｰはOS側で提供のもの｡32bit版はZotac側での提供なし｡ ②｢Test No2｣のﾄﾞﾗｲﾊﾞｰはZotac側(同梱ﾃﾞｨｽｸまたはﾀﾞｳﾝﾛｰﾄﾞｻｲﾄ)で提供のもの ③ｲｰｻﾈｯﾄ､ﾜｲﾔﾚｽ･ﾈｯ ﾄﾜｰｸ 各ﾄﾞﾗｲﾊﾞｰは､正常動作を確認済み｡ ④PCI-E､USB3.0 ｺﾝﾄﾛｰﾗｰ､ﾌﾞﾙｰﾂｰｽ 各ﾄﾞﾗｲﾊﾞｰは評価中｡ ⑤｢音声出力なし｣の回避策としては､320J本体のﾍｯﾄﾞﾎﾝ･ｼﾞｬｯｸからの出力を活用 する｡ ⑥参考:2013年4月に導入の､Zotac ZBox AD10 NanoJ / Windows7 32bit に置いて､画像と音声出力は上記2種類のﾃﾞｨｽﾌﾟﾚｨにて､何れも正常動作を確認済み｡また､その他の総 てのﾄﾞﾗｲﾊﾞｰも､正常動作を確認している｡ ⑦｢Test No3｣の不具合は､ｺﾝﾄﾛｰﾙﾊﾟﾈﾙの操作をﾚｼﾞｽﾄﾘｨにて､制限する設定を施せば回避できる｡ Test No ﾄﾞ ﾗ ｲ ﾊﾞ ｰ 32bit/64bit 区 分 32,64bit用 (OS側提供) 1 2 音 声 出 力 な し 64bit用 (Zotac側提供)
4.結論
4-1.Windows7 Professional SP1 32bit の評価
OS 側で提供を受けたﾄﾞﾗｲﾊﾞｰを適用した結果(Test No.1-1) 1)PC 本体のﾍｯﾄﾞﾎﾝ出力は有効 2)神田無線ﾃﾞｨｽﾌﾟﾚｲ(ｽﾋﾟｰｶｰ内臓) 映像出力は有効(解像度の選択 3 種類可)､音声出力は無効｡ 3)日立液晶ﾃﾚﾋﾞ Wooo(ｽﾋﾟｰｶｰ内臓) 映像出力は有効(解像度の選択 5 種類可)､音声出力は無効｡
4-2.Windows7 Professional SP1 64bit の評価
4-2-1.OS 側で提供を受けたﾄﾞﾗｲﾊﾞｰを適用した結果(Test No.1-2)
1)PC 本体のﾍｯﾄﾞﾎﾝ出力は有効 2)神田無線ﾃﾞｨｽﾌﾟﾚｲ(ｽﾋﾟｰｶｰ内臓) 映像出力は有効(解像度の選択 3 種類可)､音声出力は無効｡ 3)日立液晶ﾃﾚﾋﾞ Wooo(ｽﾋﾟｰｶｰ内臓) 映像出力は有効(解像度の選択 4 種類可)､音声出力は無効｡ 4-2-2.PC ﾒｰｶｰの Zotac 側で提供を受けたﾄﾞﾗｲﾊﾞｰを適用した結果 (Test No.2) 1)PC 本体のﾍｯﾄﾞﾎﾝ出力は有効 2)神田無線ﾃﾞｨｽﾌﾟﾚｲ(ｽﾋﾟｰｶｰ内臓) 映像出力は無効､音声出力は評価不能｡ 3)日立液晶ﾃﾚﾋﾞ Wooo(ｽﾋﾟｰｶｰ内臓) 映像出力は有効(解像度の選択多数可)､音声出力も有効｡
4-3.Windows7 Professional SP1 32bit 起動時の解像度について
予め解像度 1,280×1,024 に設定して置いたﾓｰﾄﾞが､標準の管理者(Admi nistrator)でﾛｸﾞｲﾝすると､解像度 640×480 に変更されてしまう｡ 4-4.Ubuntu Linux 9.0.4 の評価(参考) OS 側で提供を受けたﾄﾞﾗｲﾊﾞｰを適用した結果 (Test No.4･･･表には含まず) 1)PC 本体のﾍｯﾄﾞﾎﾝ出力は無効 2)神田無線ﾃﾞｨｽﾌﾟﾚｲ(ｽﾋﾟｰｶｰ内臓) 映像出力は有効､音声出力は無効｡ 3)日立液晶ﾃﾚﾋﾞ Wooo(ｽﾋﾟｰｶｰ内臓) 映像出力は有効､音声出力は無効｡ 備考:Ver 9.0.4 以降の評価は未確認
4-5.纏め
上に挙げた事を纏めると､神田無線ﾃﾞｨｽﾌﾟﾚｲ(TV ﾁｭｰﾅ､DVD ﾌﾟﾚｲﾔｰ､ｽﾋﾟｰｶ
ｰ内臓)では､何れの OS とﾄﾞﾗｲﾊﾞｰの組合せでも､映像出力は得られるもの
の､音声出力は得られなかった｡
また､日立液晶ﾃﾚﾋﾞ Wooo(当然ｽﾋﾟｰｶｰ内臓)では､Win7 Pro1 64bit と
Zotac 側提供のﾄﾞﾗｲﾊﾞｰの組合せのみで､映像と音声出力の両方が得られ たが､正常動作はこれのみで､他の組合せでは音声出力は得られなかっ た｡ この状態では､課題の CI320J を導入するに当って､予めﾊｰﾄﾞﾃﾞｨｽｸに対 し､OS とﾄﾞﾗｲﾊﾞｰｿﾌﾄをｾｯﾄｱｯﾌﾟした上で､組合せて使用する予定のﾃﾞｨｽﾌﾟ ﾚｲと接続し､動作確認を行わないと導入できない事になる｡ もし､この手順を踏んで､目的のﾃﾞｨｽﾌﾟﾚｲとの動作確認が成立しない場 合は､多大な手間を要するﾘｽｸを伴うのと同時に､返品手続きに掛かる無 駄な作業も必要となるのである｡
2013 年 4 月に導入の､同じﾒｰｶｰの Zotac ZBox AD10 NanoJ と Windows7 Ultimate SP1 32bit に置いて､画像と音声出力は共に､上記 2 種類のﾃﾞｨ ｽﾌﾟﾚｨにて､正常な動作を確認している事を考えると､CI320J ではこの点 について改良の余地がある｡ HDMI 周りのﾊｰﾄﾞｳｪｧが悪いのか､ﾄﾞﾗｲﾊﾞｰｿﾌﾄに問題があるのかは､当方 で確認する術はないが､ﾄﾞﾗｲﾊﾞｰｿﾌﾄの改善で解決するのであれば､改良 ﾄﾞﾗｲﾊﾞｰをﾒｰｶｰｻｲﾄに対し､早い時期にｱｯﾌﾟﾛｰﾄﾞされる事を望む｡
また CI320J に対し､Windows7 32bit 版での使用を望むﾕｰｻﾞｰも多いと 思うが､映像と音声用の Zotac 側ﾄﾞﾗｲﾊﾞｰが対応していないのと､OS 側提 供のﾄﾞﾗｲﾊﾞｰを利用すると､ﾛｸﾞｲﾝ時の解像度が強制変更されてしまうと 云う事実と併せて､これらの対応版が出来次第､こちらも早めのｱｯﾌﾟﾛｰ ﾄﾞを望む所である｡ 一方､ﾊｰﾄﾞｳｪｱの問題と判明した場合は､購入者に対して無償交換を実 施すべきである｡ 4-6.問題の回避策(但し､手間が掛かる事となる) 4-6-1.音声出力が得られな場合
Win7 Pro1 64bit と Zotac 側で提供のﾄﾞﾗｲﾊﾞｰを適用した場合で､神田 無線のﾃﾞｨｽﾌﾟﾚｲとの組合せと､Ubuntu Linux 9.0.4 を適用した場合の ２つを除けば､PC 本体のﾍｯﾄﾞﾎﾝｼﾞｬｸへﾍｯﾄﾞﾎﾝを接続するか､ここから音 声信号を取り出してｵｰﾃﾞｨｵ機器に接続すれば､音声出力を得る事が可 能となる｡
4-6-2.解像度が変更されてしまう場合
例えば Win7 Pro SP1 32bit にて､ある管理者のｱｶｳﾝﾄに対してﾛｸﾞｲﾝ 時に､ﾚｼﾞｽﾄﾘｨにてｺﾝﾄﾛｰﾙﾊﾟﾈﾙの操作制限を掛けて置けば､このﾛｸﾞｲﾝの 場合､設定されていた解像度は変更されない｡
ｺﾝﾄﾛｰﾙﾊﾟﾈﾙの操作が必要になった時は､この制限を解除してから操作 を行い､再び元の制限を掛け直す手順を繰り返す｡
4-6-3. Win7 Pro1 64bit と Zotac 側で提供のﾄﾞﾗｲﾊﾞｰを適用した場合で､ 神田無線のﾃﾞｨｽﾌﾟﾚｲとの組合せをすると､映像出力は無効､音声出力は 評価不能となる場合
ﾊｰﾄﾞﾃﾞｨｽｸ(HD)に対して､２つ以上のﾊﾟｰﾃｨｼｮﾝ(PT)に分割し､PT1 には Win7 Pro SP1 64bit + Zotac 側ﾄﾞﾗｲﾊﾞｰを､PT2 には Win7 Pro SP1 32 or 64bit + OS 側ﾄﾞﾗｲﾊﾞｰの２つをｾｯﾄｱｯﾌﾟして､各 PT の情報を管理するﾏｽ ﾀｰﾌﾞｰﾄﾚｺｰﾄﾞ(MBR)へ､EasyBCD 等のﾂｰﾙを用いて起動情報を書き込んで 置き､PC 起動時に複数の OS 起動ﾒﾆｭｰ(PT1 の OS､PT2 の OS､PT3 の OS(Ub untu 9.0.4)､参考)を表示可能として､日立液晶ﾃﾚﾋﾞのﾃﾞｨｽﾌﾟﾚｲを利用 する時は PT1 の OS を､神田無線のﾃﾞｨｽﾌﾟﾚｲを利用する時は PT2 の OS を､ それぞれ起動すれば良い事になる｡ AD10J CI320J 神田無線/VD-T213W 写真.評価中の様子
5.資料/｢P1､3.結果､表｣ の拡大 以上 追 加 ･変 更 :2 01 5年 8月 6日 作 成 :2 01 5年 8月 3日 神 田 無 線 /液 晶 ﾃﾞ ｨｽ ﾌﾟ ﾚｲ 日 立 /液 晶 ﾃﾚ ﾋﾞ W oo o 神 田 無 線 /液 晶 ﾃﾞ ｨｽ ﾌﾟ ﾚｲ 日 立 /液 晶 ﾃﾚ ﾋﾞ W oo o K VD -T 21 3W (ｽ ﾋﾟ ｰｶ ｰ内 臓 ) L 42 -X P0 3( ｽﾋ ﾟｰ ｶｰ 内 臓 ) K VD -T 21 3W (ｽ ﾋﾟ ｰｶ ｰ内 臓 ) L 42 -X P0 3( ｽﾋ ﾟｰ ｶｰ 内 臓 ) 標 準 VG Aｸ ﾞﾗ ﾌｨ ｯｸ ｱﾀ ﾞﾌ ﾟﾀ ｰ 解 像 度 の 選 択 3種 類 可 解 像 度 の 選 択 5種 類 可 解 像 度 の 選 択 3種 類 可 解 像 度 の 選 択 4種 類 可 R ea lt ek H ig h De fi ni ti on A ud io ｲ ﾝﾃ ﾙ ﾃﾞ ｨｽ ﾌﾟ ﾚｲ 用 ｵｰ ﾃﾞ ｨｵ I nt el H DM I Gr ap hi c dr iv er 映 像 出 力 な し 解 像 度 の 選 択 多 数 可 H ig h De fi ni ti on A ud io ﾃ ﾞﾊ ﾞｲ ｽ R ea lt ek D ig it al D ef in it io n Au di o 表 . Z o t a c Z B o x C I 3 2 0 N a n o J 評 価 結 果 Wi nd ow s7 P ro fe ss io na l SP 1 32 bi t Wi nd ow s7 P ro fe ss io na l SP 1 64 bi t 3 O S を 起 動 し た 時 の 不 具 合 事 前 に ､1 ,2 80 × 1, 02 4の 解 像 度 に 設 定 し て あ っ て も ､ 64 0× 48 0に 変 っ て し ま う ｡ 不 具 合 な し 音 声 出 力 あ り 評 価 不 能 ① ｢T es t No 1｣ の ﾄﾞ ﾗｲ ﾊﾞ ｰは OS 側 で 提 供 の も の ｡3 2b it 版 は Zo ta c側 で の 提 供 な し ｡ ② ｢T es t No 2｣ の ﾄﾞ ﾗｲ ﾊﾞ ｰは Zo ta c側 (同 梱 ﾃﾞ ｨｽ ｸま た は ﾀﾞ ｳﾝ ﾛｰ ﾄﾞ ｻｲ ﾄ) で 提 供 の も の ③ ｲｰ ｻﾈ ｯﾄ ､ﾜ ｲﾔ ﾚｽ ･ﾈ ｯ ﾄﾜ ｰｸ 各 ﾄﾞ ﾗｲ ﾊﾞ ｰは ､正 常 動 作 を 確 認 済 み ｡ ④ PC I-E､ US B3 .0 ｺ ﾝﾄ ﾛｰ ﾗｰ ､ﾌ ﾞﾙ ｰﾂ ｰｽ 各 ﾄﾞ ﾗｲ ﾊﾞ ｰは 評 価 中 ｡ ⑤ ｢音 声 出 力 な し ｣の 回 避 策 と し て は ､3 20 J本 体 の ﾍｯ ﾄﾞ ﾎﾝ ･ｼ ﾞｬ ｯｸ か ら の 出 力 を 活 用 す る ｡ ⑥ 参 考 :2 01 3年 4月 に 導 入 の ､Z ot ac Z Bo x AD 10 N an oJ / W in do ws 7 32 bi t に 置 い て ､画 像 と 音 声 出 力 は 上 記 2種 類 の ﾃﾞ ｨｽ ﾌﾟ ﾚｨ に て ､何 れ も 正 常 動 作 を 確 認 済 み ｡ま た ､そ の 他 の 総 て の ﾄﾞ ﾗｲ ﾊﾞ ｰも ､正 常 動 作 を 確 認 し て い る ｡ ⑦ ｢T es t No 3｣ の 不 具 合 は ､ｺ ﾝﾄ ﾛｰ ﾙﾊ ﾟﾈ ﾙの 操 作 を ﾚｼ ﾞｽ ﾄﾘ ｨに て ､制 限 す る 設 定 を 施 せ ば 回 避 で き る ｡ Te st No ﾄﾞ ﾗ ｲ ﾊ ﾞ ｰ 32 bi t/ 64 bi t 区 分 32 ,6 4b it 用 (O S側 提 供 ) 1 2 音 声 出 力 な し 64 bi t用 (Z ot ac 側 提 供 )
