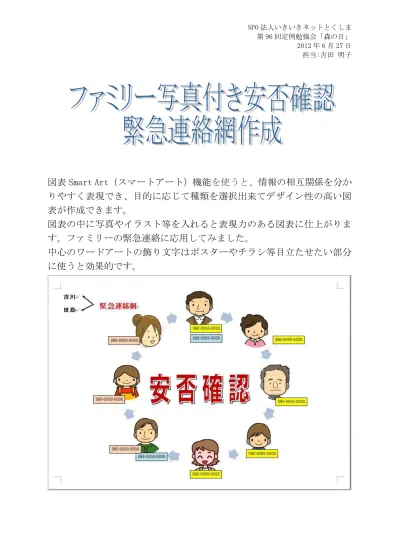

NPO 法人いきいきネットとくしま 第 96 回定例勉強会「森の日」 2012 年 6 月 27 日 担当:吉田 明子
図表 Smart Art（スマートアート）機能
を使うと、
情報の相互関係を分か
りやすく表現でき、目的に応じて種類を選択出来てデザイン性の高い図
表が作成できます。
図表の中に写真やイラスト等を入れると表現力のある図表に仕上がりま
す。ファミリーの緊急連絡に応用してみました。
中心のワードアートの飾り文字はポスターやチラシ等目立たせたい部分
に使うと効果的です。
学習項目
1. ページ設定
2. テキストボックスの挿入
3. Smart Art グラフィックから循環の挿入
4. 文字列の折り返しの設定
5. 図形の追加・削除
6. 図形に写真（イラスト）の挿入
7. テキストボックスで電話番号枠の作成
8. ワードアートの挿入
9. 名前を付けてファイルの保存
10. 印刷
11. Smart Art グラフィックの使い方
ワード(Word)を起動します。
[スタート]→［すべてのプログラム］→［Microsoft Office］→ [Microsoft Office Word 2007］ [デスクトップ] にアイコンが表示されている場合は、アイコンをクリックします。
１．ページ設定
＊ 用紙サイズや印刷の向き、余白など文書全体の書式設定をします。 ① [ページレイアウト]タブをクリックして、[ページ設定]グループで設定します。 ② [サイズ］のボタンをクリックし、 [A4]を選択します。 ④ [印刷の向き］のボタンをクリックし ［横］を選択します。 → ページ設定が出来ました。 ③ [文字列の方向]のボタンをクリックし [横書き] を選択します。 ⑤ [余白]のボタンをクリックし、 [狭い] を選択します。２．１行目に［テキストボックス］で見出し文字を挿入
① [挿入]タブから[図｣グループの[図形]の[基本図形]にある［横書きテキスト ボックス］をクリックします。マウスポインタが十字の形になります。 ② ドラッグして図の様に[テキストボックス]を挿入します。 ③ 「吉川」と入力し[Enter]キー「田島」と入力します。（2 行に入力） ＊ 入力した文字を編集します。 ＊ テキストボックスを[線なし]にします。 ① [テキストボックス]は、選択されたままの状態です。 ② [書式]タブの[テキストボックス スタイル]にある [図形の枠線]のボタンをクリックし、 [線なし]を選択します。吉川
田島
① [テキストボックス]の枠線の上をクリック すると、点線が実線になり選択されます。 ② フォント→「ＭＳ明朝」 フォントサイズ→「１６pt」 「太字」＊ 図形の［線の矢印］を２個描きます。 ① [挿入]→[図グループ]の[図形]のボタンをクリックして、[線]の矢印「→」を クリックし図のように図形を描きます。 ② Shift を押して 2 つの矢印の図形を選択します。 ② [書式]タブの「図形のスタイル」グループの「図形の枠線」のボタンを クリックし、[線の太さ]→2.25 を選択します。 ＊ 矢印のグループ化をします。 ① Shift を押して 2 つの矢印の図形を選択します。 ② [書式]タブの「配置」グループの「グループ化」ボタンをクリックします。 ＊ 名前の右側に矢印の図形を移動します。
＊ もう一つテキストボックスを作ります。 ①「緊急連絡網」と入力します。 ② [テキストボックス]の枠線の上をクリックすると、点線が実線になり 選択されます。 ③ フォント→「ＭＳ明朝」 サイズ→「２０pt」 「太字」 フォントの色→[赤] ＊ テキストボックスを[線なし]にします。 ① [テキストボックス]は、選択されたままの状態です。 ② [書式]タブの[テキストボックススタイル]にある[図形の枠線]の▼ボタンを クリックして、[線なし]を選択します。 ＊ テキストボックス 2 個と矢印を「グループ化」します。 ①「Shift」を押して、それぞれ選択します。 ②「書式」タブの「配置」グループの「グループ化」クリックします。 → 見出し文字のグループ化が出来ました。
３. Smart Art グラフィックの挿入
＊ ここでは循環を利用して連絡網を作ります。 ① [挿入]タブの[図]グループにある[Smart Art]をクリックします。② 左側の一覧から[循環]を選択します。 ③「基本の循環」を選んで[OK]ボタンをクリックします。 → 文書に「基本の循環」が挿入されました。 ＊ 画面いっぱいにサイズを変更しましょう。 ※ 左上に移動し、右下角をドラッグすると効率よく画面一杯に表示出来ます。
４．文字列の折り返しの設定
Smart Art グラフィックを挿入すると、カーソルのある位置に挿入され、初期設定 では、文字列の折り返しが行内になっています。ページ上の自由な位置に移動する 場合は、文字列の折り返しを「行内」以外に設定する必要があります。 右下から斜め下に向かっ て伸ばしていきます。＊ 文字列の折り返しを「前面」に変更します。 ①「Smart Art グラフィック」を「選択」します。 ②「書式」タブをクリックし、「配置」グループの「文字列の折り返し」を クリックし、「前面」をクリックします。 ※ これで自由に移動できるようになりました。
５．図形の追加と削除。
① 図形を追加する基になる図形を選択します。 ② [Smart Art ツール]の[デザイン]タブで[グラフィックの作成]グループにある [図形の追加]→[後ろに図形を追加]をクリックします。→ 図形が後に追加され、追加された図形が選択されています。 ③ [F4]キーを[７回]押します。後に追加されます。 ＊「テキスト」の文字が入っている図形を削除します。 ① [Ctrl]キーを押して「テキスト」の 5 つの図形を選択します。 ② キーボードの[Delete]キーを押します。→ 8 個の無地の図形のみになりました。
６．図形○に写真(イラスト)の挿入
① 一番上の図形をクリックします。 ②「書式」タブの図形のスタイルの 「図形の塗りつぶし」ボタンを クリックします。表示メニューの「図」を クリックします→ [図の挿入]ダイアログボックスが表示されました。 ② [デスクトップ]を選択し、表示された「森の日教材」フォルダを ダブルクリックで開きます。→ イラストのファイルが表示されます。 ③「イラスト」を「番号」順に選んで「挿入」します。 → イラストが入りました。次々と挿入していきましょう。 ※ 間違えたら クイックアクセスツールバーの ［戻る］ボタンを クリックします。 ※ 写真入れ替えは選んでおいて新しい写真を差し替えます。 ※「デザイン」タブの「リセット」をクリックすると最初からやり直せます。
７．テキストボックスで電話番号の枠の作成
＊ テキストボックスで四角を描き電話番号を入力します。 ※ 1 個電話番号を入れてから増やします。 ①「挿入」→「横書きテキストボックス」 目安サイズ→8×31 ②「Ctrl」キーと「D」キーで 7 個に増やします。 ③ 各人の顔の横に並べて携帯番号を入れ替えます。 ④ 固定電話番号も入れてみましょう。 ⑤ 名前も入れてみましょう。８．ワードアートで中心の見出し文字を作成
①「挿入」→テキストグループの 「ワードアート」をクリックします。 ②「ワードアートスタイル１」 を選択します。 090-0000-0000→ [ワードアートテキストの編集]ダイアログボックスが表示されます。 ③ [テキスト]を[安否確認]と入力し、 フォントは「HGP 創英角ゴシック UB」を選択し、 [OK]ボタンをクリックします。 ＊ ワードアートの移動とサイズ変更 ① ワードアートを「選択」→ 書式タブ → 配置グループの[文字列の折り返し］で［前面］にします。 ② サイズ変更は枠線に表示される「○や□のハンドル」を「ドラッグ」します。 ③ フォントの色→「濃い赤」にします。 [書式]タブの[ワードアートスタイル]グループの [文字の塗りつぶし]ボタンをクリックして 「濃い赤」を選択します。
＊「輪郭の太さ」と「線の色」を変更します。 ＊ 文字に影を付けます。 ① ワードアートを選択します。 「書式」タブ→ 影効果 → 影付きの「影スタイル 5」を選択します。 → 影付きスタイルになりました。 ① ワードアートを選択します。 ② [書式]タブ→[文字の輪郭]のボタンをクリックします。 ③ [太さ]をポイントして 2.25pt を選択します。 ④ 線の色を[白]を選択します。
＊［安否確認］を連絡網の中心に配置します。 ※ 見栄えよく配置できているか全体を確認します。
