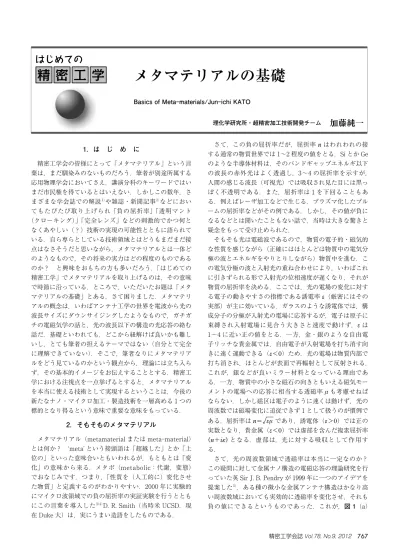

Basics of Meta-materials/Jun-ichi KATO 理化学研究所・超精密加工技術開発チーム

加藤純一

1．は じ め に 精密工学会の皆様にとって「メタマテリアル」という言 葉は，まだ馴染みのないものだろう．筆者が別途所属する 応用物理学会においてさえ，講演分科のキーワードではい まだ市民権を得ているとはいえない．しかしこの数年，さ まざまな学会誌での解説1)_{や雑誌・新聞記事}2)_{などにおい} てもたびたび取り上げられ「負の屈折率」「透明マント （クローキング）」「完全レンズ」などの刺激的でかつ何と なくあやしい（？）技術の実現の可能性とともに語られて いる．自ら専らとしている技術領域とはどうもまだまだ接 点はなさそうだと思いながら，メタマテリアルとは一体ど のようなもので，その将来の実力はどの程度のものである のか？ と興味をおもちの方も多いだろう．「はじめての 精密工学」でメタマテリアルを取り上げるのは，その意味 で時節に沿っている．ところで，いただいたお題は「メタ マテリアルの基礎」とある，さて困りました．メタマテリ アルの概念は，いわばアンテナ工学の世界を電波から光の 波長サイズにダウンサイジングしたようなもので，ガチガ チの電磁気学の話と，光の波長以下の構造の光応答の絡む 話だ．基礎といわれても，どこから紐解けば良いかも難し いし，とても筆者の担えるテーマではない（自分とて完全 に理解できていない）．そこで，筆者なりにメタマテリア ルをどう見ているのかという観点から，理論には立ち入ら ず，その基本的イメージをお伝えすることとする．精密工 学における注視点を一点挙げるとすると，メタマテリアル を本当に使える技術として実現するということは，今後の 新たなナノ・マイクロ加工・製造技術を一層高める 1 つの 標的となり得るという意味で重要な意味をもっている． 2．そもそものメタマテリアル メタマテリアル（metamaterial または meta-material） とは何か？ ‘meta’ という接頭語は「超越した」とか「上 位の」といった意味合いともいわれるが，もともとは「変 化」の意味から来る．メタボ（metabolic：代謝，変態） でおなじみです．つまり，「性質を（人工的に）変化させ た物質」と定義するのがわかりやすい．2000 年に実験的 にマイクロ波領域での負の屈折率の実証実験を行うととも にこの言葉を導入した3)4)_{D. R. Smith（当時米 UCSD，現} 在 Duke 大）は，実にうまい造語をしたものである． さて，この負の屈折率だが，屈折率 n はわれわれの接 する通常の物質世界では 1∼2 程度の値をとる．Si とか Ge のような半導体材料は，そのバンドギャップエネルギ以下 の波長の赤外光はよく透過し，3∼4 の屈折率を示すが， 人間の感じる波長（可視光）では吸収され見た目には黒っ ぽく不透明である．また，屈折率は 1 を下回ることもあ る．例えばレーザ加工などで生じる，プラズマ化したプル ームの屈折率などがその例である．しかし，その値が負に なるなどとは聞いたこともない話で，当時は大きな驚きと 疑念をもって受け止められた． そもそも光は電磁波であるので，物質の電子的・磁気的 な性質を感じながら（正確にはほとんどは物質中の電気分 極の波とエネルギをやりとりしながら）物質中を進む．こ の電気分極の波と入射光の重ね合わせにより，いわばこれ に引きずられる形で入射光の位相速度が遅くなり，それが 物質の屈折率を決める．ここでは，光の電場の変化に対す る電子の動きやすさの指標である誘電率 e（厳密にはその 実部）が主に効いている．ガラスのような誘電体では，構 成分子の分極が入射光の電場に応答するが，電子は原子に 束縛され入射電場に見合う大きさと速度で動けず，e は 1∼4 に近い正の値をとる．一方，金・銀のような自由電 子リッチな貴金属では，自由電子が入射電場を打ち消す向 きに速く運動できる（e?0）ため，光の電場は物質内部で 打ち消され，ほとんどが表面で再輻射として反射される． これが，銀などが良いミラー材料となっている理由であ る．一方，物質中の小さな磁石の向きともいえる磁気モー メントの電場への応答に相当する透磁率 m も考慮せねば ならない．しかし磁区は電子のように速くは動けず，光の 周波数では磁場変化に追従できず 1 として扱うのが慣例で ある．屈折率は n/



em であり，誘電体（e>0）では正の 実数となり，貴金属（e?0）では虚部を含んだ複素屈折率 Pn+ikQ となる．虚部は，光に対する吸収として作用す る． さて，光の周波数領域で透磁率は本当に一定なのか？ この疑問に対して金属ナノ構造の電磁応答の理論研究を行 っていた英 Sir J. B. Pendry が 1999 年に一つのアイデアを 提案した5)_{．ある種の微小な金属アンテナ構造はかなり高} い周波数域においても実効的に透磁率を変化させ，それも 負の値にできるというものであった．これが，図 1（a）

に示すスプリットリング共振器（Sprit Ring Resonator : SRR）による光に対する磁気応答の模倣の提案であった． SRR 構造は，その 2 重リング中央を貫く磁場に対してア ンテナ的に応答する磁気型の LC 共振器である．図に示す ように，リング部分がインダクタンス（L），内外リング 間とその切断部の間隙がキャパシタンス（C）とみなせ， 1#



LC に比例する特定の周波数で鋭い磁気的な共振を示 す．その結果この共振を透磁率の変化として周波数応答を 計算すると，その実部がマイナス側にオーバーシュート し，ある周波数で負の値までとることが示され，しかもそ の 周 波 数 を か な り 高 く 設 計 で き る こ と が わ か っ た． Pendry はその少し前に，金属細線構造により誘電率が負 となる周波数をこちらは逆に極端に低くできることも示し ており6)_{，図 1（b）に示すようにこの両者をうまく設計す} るとある周波数で誘電率と透磁率を同時に負にできること が わ か っ た．実 は 1968 年 に，当 時 ソ 連 邦 の V. G. Veselago がこうした状況で屈折率が負となることを予言 し，負屈折媒質（光の位相速度ベクトルの向きが逆向きと なるため「左手系媒質」とも呼ばれる）がいかなる新奇な 物理現象が生じるか議論していた7)_{．Pendry がいったい} どの時点から Veselago の予想の実現を意識していたのか は良くわからない．学会で Pendry の話を聞きつけた D. R. Smith が，それならまずはマイクロ波の領域で負の屈折 率の実験をしてみようと発想し，その実証をすることにな ったという流れには，人やアイデアの接点の偶然という不 思議な物語がありそうだ． メタマテリアルによって，透磁率をいじれるということ が驚きであったのだが，その後の研究はその動作周波数を いかに高めて，光周波数における負屈折率を実現するかの 一大競走となった．負の屈折率により Veselago が予想し たのは，板状媒質による 2 重結像（図 2（a）右）やチェ レンコフ光の異常な方向への放出など幾何光学的な現象だ ったのだが，またもや Pendry が，負屈折に基づく 2 重結 像が，実は物理的には物体の全ての細かな構造の情報を完 全に伝搬する「完全結像」となることを示したことが一因 である．図 2（b）の電磁シミュレーションが示すように， 点光源から出た波面は回折限界を超えて 1 点に収斂するの である．SRR 構造を小さくすれば応答を高周波側へシフ トさせることができるが，2 重のリング構造では高周波化 に限界がある．リングの構造をより小キャパシタンスであ るシンプルな構造へ変えれば良いことが理論的解析により 予想されていた．そのため光周波数動作を目指した半導体 プロセスを駆使した極微細リング共振器の作成が試みら れ，図 1（a）に示した数百 nm サイズの C 型構造により 波長 900 nm において磁気応答が得られた9)_{．この構造の} 延長線での可視波長域での実験例もあっという間に報告さ れた．そこでは，リング構造とは異なるよりシンプルな金 属ナノ構造が発案された．いずれも図 3 に示すような貴 金属ナノ構造のペアが構成する微小な LC 回路の磁気応答 を利用したもので，数十 nm オーダのロッドペア10)_，ナノ ピラー11)_{，金属膜・ワイヤペア}12)13)_{などが金属中の自由電} 子の振動（プラズモン）を介して光周波数に追従する磁気 応答を示した．金属の負の誘電率により負の屈折率が近赤 外域で実現したことを示す実験結果も示されている．作成 されている構造は，多くは 2 次元平面構造であり，負屈折 wave vector k LHM RHM RHM Source

Thanks： MEFiSTo-3D Pro http://www.faustcorp.com ＝1 ＝1.3 ＝1 ＝1 ＝−1 ＝1 RH RH RH RH LH RH （a） （b） 図 2 負の屈折率が作り出す Veselago レンズでの 2 重結像と完全結 像：（a）左は通常の誘電体スラブの場合の屈折状況，右では スラブが負屈折率になることによりスラブ内外で 2 回の結像 が生じる．（b）波動的な解析を行うと負屈折率は完全結像と なると予想されている．（RH : Right Hand, LH : Left Hand） E k B C C L 320 nm 70 nm 90 nm L μ 実部 μ 虚部 透磁率→負 1 0 0 周波数 スケールダウン ＋簡略化  →高周波数動作 （a） 要素サイズ・間隔 λ → 実効的な ε ＆ μ を擬装 磁気的共鳴 1→負値 大きな負値 →小さくする 電子的応答

Split Ring Resonators（SRRs） Wire Array 両者が人工原子としてメタマテリアルを作る！ make overlap 0 0.5 1 1.5 2 2.5 GAP ε＜0 E ω ω ω0 μ＜0 ω ω μ（ω）＝1− ω2_−ω 0 2 ω2 ε（ω）＝1− ω2 ω2 H （b） 図 1 スプリットリング共振器（SRR）とメタマテリアル：（a）そ の構造と，磁気共鳴周波数における透磁率の変化．共振器サ イズを小型化し，キャパシタンスの小さな構造とすることに より共鳴周波数を高くすることができる．（b）細線状の金属 スプリット構造は，誘電率負となるプラズモン周波数を低く できる，両周波数の歩み寄りを実現する構造が波長以下の人 工原子として振る舞い負屈折率メタマテリアルを生み出す．

などの現象を観測するためには構造を 3 次元に拡張するこ とが必要であり，多くの 2.5 次元構造を利用した実験が行 われている．しかし，まだ負の屈折現象および完全結像に ついては疑う余地のない結果は光領域では示されてはいな いようだ．またこの時点でのメタマテリアル構造素材が金 属であったため，吸収による損失の問題が大きな課題であ った．これに対しては，プラズモニックな応答を示しかつ 損失の小さな材料の模索が行われている14)_． 3．ひろがるメタマテリアル 前節の SRR 構造は，その電子回路との等価性より低周 波数（MHz∼GHz）の電波領域では，トランスミッショ ン回路に置き換え模擬できる．サイズ的にも作成が容易で あり，実効的な左手系回路を低損失で実現できるためミリ 波帯での新しいアンテナ回路など，左手系回路としての応 用面の発展が著しい1)_{．メタマテリアルの概念は，電気回} 路理論に対しては新しい回路動作の原理・視点を与えたも のと考えることができ，逆に電気回路での原理を光周波数 領域にもち込むことで新奇な光機能を見いだすという展開 も広がっている．そのためには，コンデンサ，コイルや抵 抗素子が光周波数領域での物質のどのような性質に対応し ているのかを明らかにする必要がある． N. Engheta らは，特に金属・非金属ナノ粒子などの動 作波長に比較し十分小さい構造を「ナノ回路要素」と考 え，それらを合成することで光周波数領域で従来にない複 雑な回路を構成する概念を提案している15)16)_{．詳細は参考} 文献に譲るが，彼らの基本的考え方は，金属の誘電的性質 が光周波数領域において大きく変化することに基づいてお り，図 4（a），（b）に示すように，非金属微粒子（e>0） をナノキャパシタ，金属微粒子（e?0）をナノインダクタ に対応づけている．後者においては外部電界に相当するキ ャパシタンスとの組み合わせにより共鳴的な応答が説明で き，これが局在プラズモン共鳴に相当する．微粒子の誘電 率の虚部がナノレジスタとして作用する．こうした考え方 を導入することにより，低周波数領域における電気回路構 成を正負誘電体微粒子の集合体に置き換えられ，光学的材 料の複雑な組み合わせによる新しい機能の見通しもつけや すくなる．図 4（c）では，電気回路における左手系伝送 路が上記の置き換えにより，正負誘電体の薄膜より構成さ れる光導波路に置き換えることができることが容易に理解 される．もちろん，実際の細かい設計パラメータは，従来 よりある光学材料の特性を加味し決定せねばならないが， こうしたパラダイムの導入により今後思わぬ新機能が光ナ ノ構造により実現され，メタマテリアルの新たな広がりを もたらす可能性がある． 当初のメタマテリアルの概念は，前述のような物質の光 応答の新しい見方へ発展するとともに，e, m 両者について パラメータとすることができ，しかも空間的に自由な配置 をとることにより，いわば光の伝搬空間座標を自由に変換 （transformation）できるという考え方に基づき，光学素 子そのものの設計の自由度を飛躍的に高めることができる と期待されている．この方向は，transformation optics な どとも呼ばれている．その概念を応用した代表例が，図 5 B E k 200 nm 5 μm 100 nm 金ロッド 誘導電流 金ピラー k E （a） （b） B E k 絶縁膜 金薄膜 金薄膜 ホールアレイ （c） （d） 図 3 SRR 共振器を拡張したさまざまな負屈折率メタマテリアル基 本構造：（a）では金ナノロッドペアが，（b）では金ナノピラ ーペアが入射光に対し微小な LC 回路を構成し，近赤外∼可視 域で磁気応答を示す．（c），（d）は金属薄膜 2 層で構成された 近赤外メタマテリアル． ε > 0 ε < 0 （a） （b） （c） 図 4 Engheta による光周波数領域でのナノ粒子の応答と電気回路 素子の対応付け．（a）コンデンサには正誘電率微粒子が，（b） インダクタには負誘電率（金属）微粒子が対応する．（c）こ の対応付けにより左手系の伝送路動作は IMI（Insulator-Metal-Insulator）光導波路によって実現される．

（a）に示す，いわゆる「透明マント」の概念である17)_．こ れはクローキング（Cloaking）とも呼ばれ，古い世代では スタートレックなどでこの用語を聞いた方々も多いと思う が，要はその材料で覆うことでその内側を外部の電磁波に 対して完全に隠蔽してしまう外装がメタマテリアルで可能 になるというのである．Pendry 等の案では，図に示すよ うにある球状の空間の周囲にクローキング領域を設け，そ の内部の誘電率 e と透磁率 m の分布を屈折率分布型レンズ のように自由に設計する．そしてクローキング領域の外部 の任意の方向から入射した光線を，内部の遮蔽空間を避け てクローキング領域内を曲がって進み，完全に入射光線と 同じ軌跡に戻るようにする．しかも外殻表面で完全にイン ピーダンス Z/



m#e を一致させ無反射状態を作るという ものである．この状態では内部の球状空間は電磁波的に完 全に外部から不可視となる！ ただし，このマントは，ピ ンポイントの 1 周波数についてのみ動作するため，実際に このマントに覆われた物質は極めて奇妙な隠れ方をするだ ろう．メタマテリアルは，まだまだびっくりするようなア イデアをもたらしてくれる．例えば，屈折率がゼロの媒質 ができると何が起こるだろうか．図 5（b）は光の入射側 と出射側で異なる表面形状をもつほとんど誘電率がゼロ （e near zero : ENZ）な物質を光が通過する際の挙動を示 している．少し考えればわかるように，Snell の法則で n/0 だと全ての光は屈折角がゼロつまり法線方向となる． 結果として，どんな波面の光が入射しようと出射面の波面 はその表面形状に沿ったものに変換されるのである．ま た，先の SRR 構造を異なったアンテナ構造に置き換えて 新たな機能を生みだそうという試みも盛んだ．例えば，長 さの異なる金属ロッドペアや図 5（c）に示すような，異 なる周波数応答を示す金属ロッドセットを 2 次元的に並べ ると，単一のロッドではある周波数を中心にブロードな吸 収特性が得られるのに対し，例えば図の例では左のロッド ペアのサイズとそれと右の太い単一ロッドの間隔を適切に 設計することにより，太いロッドの共鳴周波数でそのエネ ルギが左のロッドペアに移行し輻射されることで，吸収最 大の周波数で却って透明状態になるような機能を模擬でき る19)20)_{．この現象は，電磁誘導透過（Electrically Induced} Transparency : EIT）と呼ばれる光非線形現象と類似の現 象で，量子光学での応用が期待されているが，それを人工 的に設計できる可能性を示している．また，アンテナの形 状もさまざまで，図 5（d）のような「く」の字型の提案 もある．詳細は省くが，この曲げ角を変化させると入射す る光の偏光方向に応じて輻射される光の位相が制御でき る．そのため異なる角度の「く」の字アンテナを分布させ て並べると一種の複合位相板を作ることができる．図の例 では，それによって渦巻き状の位相分布（ラゲール・ガウ ス分布）を人工的に作り出すフィルタを実際に作成してい る．こういったアンテナ構造も自由に配置し設計すること で，これまでできなかった光学素子が作成されるようにな るだろう． 4．つくるメタマテリアル さて，これまで見てきたように，いわばメタマテリアル は微小なアンテナ構造をその特性と配置を含めて 3 次元空 間内で自由に設計することにより，いろいろな夢を見てい る段階であるといえる．「目」で見える形でのデモンスト レーションは，マイクロ波領域以外ではほとんどなされて いない．筆者も，目の黒いうちに本当に負屈折媒質スラブ で 2 重結像を起こすところを見てみたいものであるが，果 たしてどうだろう．冒頭に述べたように，実は本当にメタ マテリアルを光領域で使うための最大の技術的ハードル は，その作成技術にある．ここまで述べてきたうち，確か に光周波数での実際の実験が数多く行われている．そし て，今のところ，デバイスの作成のほとんどは，半導体プ ロセスによっている．しかもほとんどは 2 次元的な素子に 留まっており，最近ようやく積層技術を併用した 2.5 次元 のデバイスが図 6（a）に示すように実現している20)_．同 等の素子を大量に並べるタイプのメタマテリアルなら，半 導体プロセスで良いのだろうが，より複雑かつ厚みをもっ た素子として実現するためには，3 次元性を生かした光加 工技術や，メカニカルな加工法およびそれらを複合した新 しい概念の加工・生産方式が必要となりそうだ． 半導体プロセス以外のメタマテリアル作成法としては， 3 次元の構造を一度に作成する方法としては，図 6（b） ENZ ゼロ 屈折率 クローキング領域 遮蔽領域 インピーダンス マッチング （a） （b） → → 0 5 10 15 20 0 10 20 600 500 400 300 Frequency（THz） 600 500 400 300 ＝40 nm ＝40 nm （c） Einc Ea Es Ea Es a ＾

Symmetric mode Antisymmetric mode

5 μm Δ s ＾ （d） 図 5 ひろがるメタマテリアルの概念：（a）メタマテリアルによる 座標変換光学にもとづくクローキング技術，（b）誘電率ゼロ 材料による波面変換，（c）アンバランスな金属ロッドペア構 造による電磁誘起透過デバイスの作成例，（d）屈曲アンテナ 構造による散乱波の位相操作とそのアレイ化による位相変換 デバイスの例．

に示す 2 光子吸収光造形とマイクロレンズアレイなどを組 み合わせた方法があげられる21)_{．2 光子吸収光造形は，集} 光されたパルス光の集光点のみでレジンを硬化できるため 3 次元的なマイクロ造形に適している．出来た造形物表面 に金属をメッキしたり，それを鋳型にして金属を電鋳する こともでき，金らせん構造による偏光素子などが作成され ている22)_{．また，金属微粒子などを複数自己組織的につな} いだり固定する方法もさまざま研究されている．図 6（c） は理研で研究されているユニークな方法で，上図は大きさ の異なる反磁性・常磁性微粒子を磁界の中に置くことで， 大きな粒子の赤道に沿うように磁性の異なる微小粒子を配 列する方法で，金微粒子をネックレスのように配置しリン グ共振器を目指すものである23)_{．また，（c）下図のよう} に，最近 DNA 折り紙などで有名となった DNA 鎖の選択 的な結合性を利用して金微粒子を結合させることが試みら れている24)_{．2∼4 個のナノ金微粒子を選択的につなげた} 構造が大量かつ選択的に作成でき，磁気的な応答が観測さ れれば面白いメタマテリアル候補となるだろう．先にも述 べたが，現状ではプラズモニックな応答を利用するため金 属の構造の作成が主流であるが，金属は原理的に吸収の影 響を逃れられないため，透明な導電性材料の可能性も探索 され，低損失のアルミ添加亜鉛（AZO）などが有望視さ れている．今後は，こうした材料面からの研究も加工法を 含めていっそう活発化することが期待される． 5．お わ り に 駆け足で，メタマテリアルの世界を眺めてきたが，とに かく 2000 年という比較的最近立ち上がった研究分野であ るにもかかわらず，マイクロ波，THz，光と幅広い周波 数領域にわたった莫大な研究が進んでおり，現状としては やや混沌とした状況にあるように感じられる．よくよく考 えてみると支える理論的な背景では，本質的な物理の変化 はなくエンジニアリング的な側面が濃い分野であることが わかる．わずかな視点の広がりがあっという間にさまざま なアイデアを生み出したという意味では，発想の転換次第 で工学の分野もまだまだ新しいネタが転がっていることが わかる．メタマテリアルにちなんで「メタメカニズム」と か「メタ材料」といった精密工学での新しい観点を考えて みてはいかがだろうか？ 参 考 文 献 1) 例えば加藤純一：あなたは右利き？ 左利き？∼Web でたどる 左手系マテリアルの世界(1)，(2)∼，光学，33（2004）138 お よび 195．石原照也他：特集 メタマテリアル∼左手系を中心と して∼，光学，bf 36（2007）554 など． 2) J. B．ペンドリー，D. R．スミス：光学技術に革命を起こすスー パーレンズ，日経サイエンス，10（2006）．
