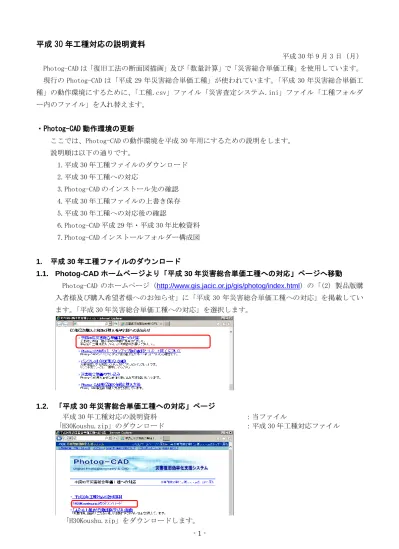

平成 30 年工種対応の説明資料
平成 30 年 9 月 3 日（月） Photog-CAD は「復旧工法の断面図描画」及び「数量計算」で「災害総合単価工種」を使用しています。 現行の Photog-CAD は「平成 29 年災害総合単価工種」が使われています。「平成 30 年災害総合単価工 種」の動作環境にするために、「工種.csv」ファイル「災害査定システム.ini」ファイル「工種フォルダ ー内のファイル」を入れ替えます。 ・Photog-CAD 動作環境の更新 ここでは、Photog-CAD の動作環境を平成 30 年用にするための説明をします。 説明順は以下の通りです。 1.平成 30 年工種ファイルのダウンロード 2.平成 30 年工種への対応 3.Photog-CAD のインストール先の確認 4.平成 30 年工種ファイルの上書き保存 5.平成 30 年工種への対応後の確認 6.Photog-CAD 平成 29 年・平成 30 年比較資料 7.Photog-CAD インストールフォルダー構成図 1. 平成 30 年工種ファイルのダウンロード 1.1. Photog-CAD ホームページより「平成 30 年災害総合単価工種への対応」ページへ移動 Photog-CAD のホームページ（http://www.gis.jacic.or.jp/gis/photog/index.html）の「(2) 製品版購 入者様及び購入希望者様へのお知らせ」に「平成 30 年災害総合単価工種への対応」を掲載してい ます。「平成 30 年災害総合単価工種への対応」を選択します。 1.2. 「平成 30 年災害総合単価工種への対応」ページ 平成 30 年工種対応の説明資料 ：当ファイル 「H30Koushu.zip」のダウンロード ：平成 30 年工種対応ファイル 「H30Koushu.zip」をダウンロードします。- 2 - 2. 平成 30 年工種への対応 2.1. 「H30Koushu.zip」の解凍（展開） ダウンロード保存した「H30Koushu.zip」を解凍（展開）します。 解凍（展開）後のフォルダーには、以下の内容が含まれます。 ①「工種」フォルダーへ上書きするファイル Photog-CAD「工種選択」画面の断面図を描画するためのファイルです。 23 個の「.mcr」ファイルが収められています。 ②「災害査定」フォルダーへ上書きするファイル 平成 30 年工種の「工種.csv」ファイルと「災害査定システム.ini」ファイルが収められています。
- 3 - 3. Photog-CAD のインストール先の確認 通常、Photog-CAD は C ドライブ直下にインストールされています。 製品版とフリーソフト版で、インストールフォルダーの名前が違います。 （製品版は“C:\Photog-CAD”、フリーソフト版は“C:\Photog-CADFree”） この先はそれぞれの条件で読み替えて進んでください。 別途場所を指定してインストールされている場合は、インストール場所をご確認ください。 ※Windows のバージョンや設定によって表示画面が違います 4. 平成 30 年工種ファイルの上書き保存 4.1. 「工種」フォルダーへの上書き保存 Photog-CAD インストール先下からフォルダーを辿り、上書き保存する場所を確認します。 インストール済 Photog-CAD 内 工種フォルダー "C:\Photog-CAD\Cad\災害査定\工種" 左図は、Photog-CAD がインストールされた時の「工種」 フォルダーの場所です。 インストール時には平成 29 年工種となっており、フォル ダー内には 44 個の「.mcr」ファイルが収められています。 そこへ、ダウンロードした“「工種」フォルダーへ上書き するファイル”フォルダー内の「.mcr」ファイル 23 個を、 全て上書き保存します。 ダウンロードした平成 30 年「工種」ファイル 製品版がインストールされているので フォルダー名は“Photog-CAD”
- 4 - 4.2. 「工種」フォルダーへの上書き保存 4.3. Photog-CAD インストール先下からフォルダーを辿り、上書き保存する場所を確認します。 インストール済 Photog-CAD 内 災害査定フォルダー "C:\Photog-CAD\Cad\災害査定" 左図は、Photog-CAD がインストールされた時の「災害査 定」フォルダーの場所です。 インストール時には平成 29 年工種となっており、フォ ルダー内には「工種.csv」「災害査定システム.ini」という 2 つを含めた 11 ファイル･1 フォルダーが収められています。 そこへ、ダウンロードした“「災害査定」フォルダーへ上 書きするファイル”フォルダー内の「工種.csv」「災害査定 システム.ini」ファイルの 2 つを上書きコピーします。 ダウンロードした平成 30 年「工種.csv」「災害査定システム.ini」ファイル 「この場所には同じ名前 の フ ァ イ ル が 既 に あ り ま す。」というダイアログが開 くので、「工種.csv」・「災害 査定システム.ini」共に、 「移動して置換」を選択し ます。 4.4. 平成 30 年工種ファイル更新後の確認 「工種」ファイル 「工種.csv」「災害査定システム.ini」ファイル 作業後の項目数が「67 個」になって いる事を確認 「工種.csv」「災害査定システム.ini」の更新日時が、 2018/8/21 0:00 となっている事を確認 以上で、Photog-CAD 平成 30 年工種への対応作業は終了です。 正しく適用されたか、Photog-CAD を起動して確認します。 各ファイルの更新日時 を確認します ウインドウ下部に表示される 項目数を確認します
- 5 - 5. 平成 30 年工種への対応後の確認 5.1. 「査定設計書を作成する」→「断面図」 Photog-CAD を起動し、「査定設計書を作成する」を選択します。 確認ダイアログが出るので、［OK］を選択して査定設計書作成アプリケーションを起動します。 画面上部左から 2 番目「査定設計書を作成する」 確認ダイアログ これ以降、「Photog-CAD(査定設計書作成)」アプリケーションにて更新の確認を行います。 5.2. 「工種選択」画面、断面図表示の確認 画面左上の「断面図」ボタンを選択します。 Photog-CAD(査定書作成)ウインドウおよび左上部拡大図 「工種.csv」にて、「ファイル」項目に記載があるもの（62 項目）について、「工種選択」ウインド ウ左下部に断面図のプレビューが表示される事を確認します。 工種選択ダイアログ 左下に断面図が表示される
- 6 - 5.3. 「工種選択」画面 工種表示の確認 画面上部右側にある、「数量ボタン」を選択します。 Photog-CAD(査定書作成)ウインドウおよび右上部拡大図 「数量編集」ウインドウが表示されるので、「数量編集」ウインドウ右側にある「行追加」ボタンを 選択します。 「数量」ボタンを選択して、 「数量編集」ウインドウを表示させた状態 及び、「数量編集」ウインドウ右側拡大図 「工種選択」ウインドウにて、工種→種別と選択していき、規格・摘要の 156 種類すべてが表示され ることを確認します。 「工種選択」ウインドウ Photog-CAD 平成 30 年工種への対応後の確認は以上です。
- 7 - 6. Photog-CAD 平成 29 年・平成 30 年比較資料 適切に平成 30 年に更新されているか簡易的に確認できるように、参考資料として平成 29 年と平成 30 年のフォルダー・ファイル比較情報を示します。 6.1. 工種フォルダー 平成 29 年・平成 30 年比較 "C:\Photog-CAD\Cad\災害査定\工種"のプロパティを表示します。 平成 29 年 「工種」フォルダープロパティ 「内容：ファイル数」が 44 です。 平成 30 年 「工種」フォルダープロパティ 23 個のファイルが追加されたので、「内容：ファ イル数」が 67 になっている事を確認してくださ い。
- 8 - 6.2. 工種.csv 平成 29 年・平成 30 年比較 "C:\Photog-CAD\Cad\災害査定"内の「工種.csv」を比較します。 平成 29 年「工種.csv」 更新日時：2016/07/19 18:56 サイズ：19KB 平成 30 年「工種.csv」 更新日時：2018/08/21 0:00 サイズ：20KB 更新日時とファイルサイズを確認してください。 6.3. 災害査定システム.ini 平成 29 年・平成 30 年比較 "C:\Photog-CAD\Cad\災害査定"内の「災害査定システム.ini」を比較します。 「災害査定システム.ini」をメモ帳等テキストエディタで開いた後、最下部までスクロールします。 平成 29 年「工種.csv」 採用工種数 工種数=122 平成 30 年「工種.csv」 採用工種数 工種数=156 工種数が増えている事を確認してください。 最下部まで スクロールします。
- 9 - 7. Photog-CAD インストールフォルダー構成図 Photog-CAD 製品版 C:\ Photog-CAD 3D Cad default DWGDXF HjDanmen JwData LinkPin Parts SXF tmp 災害査定 工種 単価 Data System Photog-CAD フリーソフト版 C:\ Photog-CADFree 3D Cad default DWGDXF HjDanmen JwData LinkPin Parts SXF tmp 災害査定 工種 単価 Data System フリーソフト版のフォルダー名 は"Photog-CADFree" 製品版のフォルダー名は "Photog-CAD" "工種.csv""災害査定システム.ini"を 上書きコピーするフォルダー 工種ファイル"*.mcr"を コピーするフォルダー
