■ 解析のためのマージンと統計情報を含む詳細なテスト・ レポート ■ ユーザ定義モードではパラメータが設定でき、特性評価、 マージン解析が可能 ■ オシロスコープ上、またはPCによるリモート制御で効率的 なテストが実行可能 ■ 1台の計測器で時間ドメインと周波数ドメインの測定が実行 可能 ■ 差動プローブまたはダイレクトSMAケーブル接続による 1回の取込みと解析 ■ MDIOインタフェースでDUTをテスト・モードにすることに より、エンド・ユーザによるテスト・ベンチの自動化が容易に

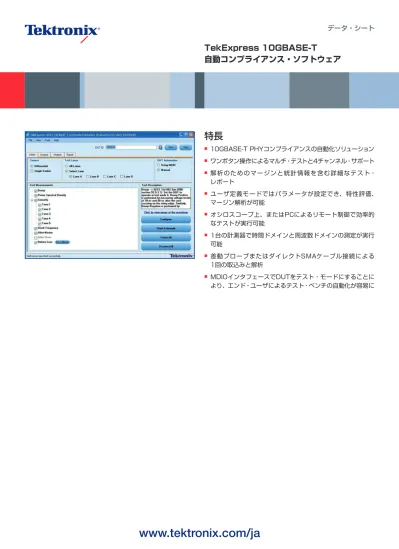

TekExpress 10GBASE-T
自動コンプライアンス・ソフトウェア
XGbTソフトウェアは、IEEEStd.802.3an-2006の55.5.3 および55.8.2.1の適合性測定を実行することができます。 XGbTはTekExpressフレームワークで機能し、簡単な機器設 定でパワー・スペクトル密度（PSD）、パワー・レベル、リニ アリティなどのスペクトルベースの測定を実行することができ ます。10GBASE-Tソリューションは、XGbTコンプライアン ス・ソフトウェアとMSO/DSA/DPO70000シリーズを組み 合せることで、802.3an-2006規格の10GBASE-T 物理層 （PHY）電気テストが実行できます。簡単な機器設定－時間とリソースの節約
XGbTソフトウェアにより、設定とテストが簡単になります。 オシロスコープによる信号取込みと解析は、TekExpressの自 動フレームワークによってすべて制御されます。XGbTソフト ウェアのGUI（グラフィカル・ユーザ・インタフェース）により、 設定とテストが直感的に実行できます。1台の計測器で時間ド メインと周波数ドメイン・テストを含むすべての測定解析が実 行できるため、リソースを効率的に使用でき、設計サイクルを 短縮できます。 パワー・スペクトル密度測定 4チャンネル・サポート4チャンネル・サポート
オシロスコープの4チャンネルすべてで測定できるため、テス ト時間が大幅に短縮されます。差動およびシングルエンドによる取込みサポート
XGbTテスト・ソリューションは、マッチングのとれたSMA ケーブルまたは差動プローブによる信号取込みと解析に対応し ています。 差動およびシングルエンド対応ドループの設定パラメータ 計測器の検出 パス／フェイルのレポート
マージン・テスト
IEEEのコンプライアンスでは、ドループ、パワー・スペクト ル密度、リニアリティ測定によって設計特性を評価します。解 析ウィンドウやパラメータなどのテスト設定により、PHYを 検証することができます。計測器の検出
XGbTソフトウェアは、テスト・ベンチに接続されている計測 器（Visa対応の計測器、Visaに対応しない計測器共に）を、 LAN、GPIB、USBへの接続状況も含めて自動的にスキャンし て検出します。InstrumentBenchメニューでは、すべての計 測器が正しくネットワークに接続されていることを簡単に チェックすることができます。また、外付けのPCでXGbTソ フトウェアを操作したり、計測器をリモートで制御したりする こともできるため、時間とリソースを節約することができます。ワンボタンによるテストの実行
10GBASE-Tテストを簡単に実行するため、XGbTソフトウェ アではワンボタン操作でIEEE 802.3an-2006規格で規定さ れているテスト項目を選択して実行することかできます。測定 方法が統一できるため、作業グループや複数のパスによるテス ト環境で信頼性の高いテスト結果を得ることができます。自動化サポート／LabVIEWサポート
自動化スクリプトによる設定の保存、呼び出しなど、テスト・ ベンチを自動化することもできます。ナショナルインスツル メンツ社のLabVIEWまたはTestStand™でプログラムするこ とにより、XGbTアプリケーションを呼び出してテスト・ソフト ウェアや恒温槽や電源などの機器を制御することができます。パス／フェイルのレポート
XGbTソフトウェアには、パス／フェイル結果と.mht（MHTML） フォーマットによるすべてのレーンのサマリレポート機能があ ります。このレポートは、テスト完了後に自動的に生成されま す。各レーンの詳細なレポートには、詳細なテスト設定、波形、 マージン解析が含まれています。リターン・ロス
XGbTテスト・ソリューションは、オシロスコープベースのリ ターン・ロス・メカニズムを提供します。テクトロニクスとい くつかのユーザは、リターン・ロス・メカニズムの検証から、 VNA（ベクトル・ネットワーク・アナライザ）と非常に良く 似た結果が得られたことを確認しています。XGbTによるリ ターン・ロス測定では、波形ライブラリがサポートされていま す。オープン、負荷、ショートの校正データはファイルに保存、 呼び出すことができます。優れたプログラム・インタフェース
XGbTには優れたプログラム・インタフェースを備えており、 個々の測定を実行したり、各測定を設定したり、測定結果から データを保存するなど、きめ細かなPIサポートを実現します。 他の計測器の関数呼び出しにより、XGbTベースの関数呼び出 しを組み込むことができます。 リターン・ロス 波形ファイル 優れたプログラム・インタフェース波形ファイル
オシロスコープが使えない場合、代わりに波形ライブラリを使 用することができ、さまざまな場所から波形を共有することが できます。MDIOの自動化
ET3ソリューション（10/100/1000Base-Tコンプライアン ス・ソリューション）に携わっているエンジニアは、DUTを テスト・モードにし、必要なテストを自動的に実行するソリュー ションも必要としています。XGbTでは、DUTで利用できる IEEE MDIOインタフェース・ピンを使用するソリューション を提供します。 MDIOの自動化 デジタル・オシロスコープ USB MPC デバイス USB インタフェース MDIO インタフェース DUTTransmitterPowerSpectralandPowerLevel Density(PSD)（トランスミッタのパワー・ スペクトラムとパワー・レベル密度） Subclause55.5.3.4,TestMode5 オシロスコープのスペクトル機能で測定を実行。テストは テクトロニクス独自の方法で、UNH-IOLによって承認されている ReturnLoss（リターン・ロス） Subclause55.8.2.1,TestMode5 リターン・ロス測定はオシロスコープで実行できますが、 この測定方法はテクトロニクスの特許です。詳細については、 当社ウェブ・サイトに掲載されているアプリケーション・ノート 「デジタル・ストレージ・オシロスコープによるイーサネット差動 リターン・ロスの測定」をご参照ください。 製品／機能 概要 オシロスコープと同時ご発注の場合 Opt.TEKEXP Opt.XGbT ご使用中のオシロスコープに追加される場合 MSO/DSA/DPO70000シリーズに TEKEXPを追加する場合 DPO-UP-TEKEXP MSO/DSA/DPO70000シリーズに XGbTを追加する場合 DPO-UP-XGbT XGbTテスト・フィクスチャ TF-XGbT XGbTテスト・フィクスチャ
ご発注の際は以下の型名をご使用ください。
XGbT 10GBASE-T自動化ソリューション スタンダード・アクセサリ：アプリケーションCD、電子ドキュメント、 XGbTソフトウェアを実行するのに必要なUSBキー・ドングルとソフトウェ ア・キー ホスト・システムで必要なソフトウェア要件 ■ MicrosoftXPOS（SP2またはそれ以降） ■ MicrosoftExcel2002またはそれ以降 ■ MicrosoftExplorer6.0SP1またはそれ以降■ Microsoft Photo Editor 3.0または同等のイメージ・ファ
イル・ビュア
■ Adobe Reader 6.0または同等のPDFファイル表示ソフト
TF-XGbTに含まれる部品 SI.NO XGbTテスト・フィクスチャ 数量 概要 1 XGbTテスト・フィクスチャ・ メイン・ボード 1 メイン・テスト・フィクスチャは、 TC1、TC2、TC3という3種類の セクションから成り立っています。 テスト・フィクスチャTC1：ドループ、 トランスミッタのタイミング・ ジッタ－マスタ、伝送クロック 周波数、トランスミッタの直線性、 トランスミッタのパワー・ スペクトル密度（PSD）、パワー・ レベル・コンプライアンステスト 測定で使用 注：SMA(Ma-Ma)アダプタ×8、 50ΩSMAターミネーション×8 （SMAコネクタに取り付けられて いる）が付いている テスト・フィクスチャTC2： トランスミッタのタイミング・ ジッタ－スレーブの コンプライアンス・テスト 測定で使用 注：SMA(Ma-Fe)アダプタ×2が SMAコネクタに付いている テスト・フィクスチャTC3： リターン・ロスのコンプライアンス・ テスト測定で使用 注：SMA(Ma-Fe)アダプタ×2が SMAコネクタに付いている 2 XGbTテスト・フィクスチャ・ キャリブレーション・ボード 1 テスト・フィクスチャTC3A： リターン・ロス校正用 3 RJ45パッチ・コード 2 8cm、シールドされたRJ45 ケーブルでテスト・フィクスチャ、 リターン・ロス・キャリブレーション・ ボード、DUTを接続する 4 中国版RoHSシート 1 推奨機器 オシロスコープ 必要なソフトウェア テスト・フィクスチャ MSO/DSA/ DPO70000シリーズ TEKEXP、XGbT TF-XGbT 10GBASE-T PHYテストのためのテクトロニクス推奨 オシロスコープ MSO/DSA/DPO70000シリーズ 注：同時4チャンネル機能は、MSO/DSA/DPO70000シリーズでサポー トされています。 XGbTがサポートするプローブ オシロスコープ すべての項目 （リターン・ロスを除く） リターン・ロス MSO/DSA/ DPO70000シリーズ P6330型＊1 P6330型＊1 P7330型、P7350型 P7330型、P7350型 TriModeプローブ－ P7520型、P7516型、 P7513A型、P7508型、 P7506型、P7504型 TriModeプローブ－ P7520型、P7516型、 P7513A型、P7508型、 P7506型、P7504型 SMAケーブル P7340A型、P7360A型、 P7380A型 P7350SMA型、 P7380SMA型、 P7313SMA型 ＊1 MSO/DSA/DPO70000シリーズでP6330型を使用する場合は、TCA-BNC型アダプタが必 要です。 XGbT用テスト・フィクスチャ・セット
