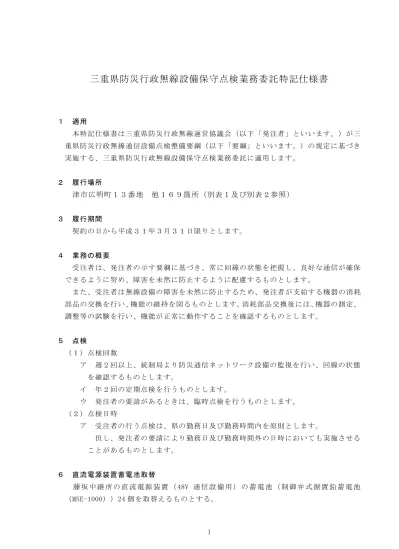

三重県防災行政無線設備保守点検業務委託特記仕様書

１ 適用

本特記仕様書は三重県防災行政無線運営協議会（以下「 発注者」といいます。）が三

重県防災行政無線通信設備点検整備要綱（以下「要綱」といいます。）の規定に基づき

実施する、三重県防災行政無線設備保守点検業務委託に適用します。

２ 履行場所

津市広明町１３番地 他１６９箇所（別表１及び別表２参照）

３ 履行期間

契約の日から平成３１年３月３１日限りとします。

４ 業務の概要

受注者は、発注者の示す要綱に基づき、常に回線の状態を把握し、良好な通信が確保

できるように努め、障害を未然に防止するように配慮するものとします。

また、受注者は無線設備の障害を未然に防止するため、発注者が支給する機器の消耗

部品の交換を行い、機能の維持を図るものとします。消耗部品交換後には、機器の測定、

調整等の試験を行い、機能が正常に動作することを確認するものとします。

５ 点検

（１）点検回数

ア 週２回以上、統制局より防災通信ネットワーク設備の監視を行い、回線の状態

を確認するものとします。

イ 年２回の定期点検を行うものとします。

ウ 発注者の要請があるときは、臨時点検を行うものとします。

（２）点検日時

ア 受注者の行う点検は、県の勤務日及び勤務時間内を原則とします。

但し、発注者の要請により勤務日及び勤務時間外の日時においても実施させる

ことがあるものとします。

６ 直流電源装置蓄電池取替

藤 坂 中 継 所 の 直 流 電 源 装 置 （ 48V 通 信 設 備 用 ） の 蓄 電 池 （ 制 御 弁 式 据 置 鉛 蓄 電 池

（MSE-1000））24 個を取替えるものとする。

７ 非常用発電機燃料残量確認

第１回目の定期点検時に全ての非常用発電機燃料の残量を確認、記録して、 １回目の

点検終了時に報告書を発注者に提出するものとします。また、燃料が満充填の 3/4 未満

の場所が明確に分かるように報告書に記載するものとします。

燃料が満充填より 1/4 以上減少しているものについては、発注者の指示に従い第 2 回

目の点検時に発注者の支給する燃料を補給するものとします。ただし、市町、消防本部

設置の非常用発電機は、記録対象ではあるが燃料補給の対象ではありません。また、燃

料補給は運搬が人力によりできる場所に限定します。

９ 関係法規等の遵守

受注者は、委託業務の実施にあたり、この特記仕様書に定めるもののほか、電波法及

び関係法令の規定を遵守し、善良な管理者の注意をもってこれを履行するものとします。

１０ 関係官庁等への手続き

受注者は、業務の実施に関して、発注者が関係官庁、その他に対する手続きを行う必

要がある場合には、一切の諸手続きに必要な書類、資料等の作成を行うものとします。

１１ 提出書類

受注者は、以下の提出書類等を作成し、遅延なく発注者に提出しなければなりません。

（１）実施計画表 １部

実施計画表は、保守点検実施に係る保守点検工程表、保守体制連絡系統図、保守

点検記録様式を含むものとします。

（２）詳細工程表 １部

定期点検開始の２週間前までに、点検箇所、点検日時等を記載した詳細工程表を

提出するものとします。

（３）点検報告書 １部

定期点検及び障害・修理に関する実施内容、写真をとりまとめ、報告書を履行完

了時に、ＣＤ－Ｒにより提出するものとします。ただし、障害・修理に係る報告 書

についてはその都度、書面でも提出するものとします。業務完了時に点検対象機器

の一覧も合わせて提出するものとします。

また、鳥羽中継所、名倉中継所、谷の山中継所、朝熊背面中継塔、美杉中継所、

長谷山中継所及び名張中継所においては、発注者の指示があった場合は、上述の報

告書より抜粋し、別途提出するものとします。

（４）非常用発電機燃料の残量表 １部

非常用発電機燃料残量確認について最終結果を報告するものとします。

（５）その他発注者が請求する書類 必要部数

諸手続に必要な書類及び発注者が指示する書類を作成するものとします。

１２ 施工管理

（１）保守・調整等の実施にあたり必要に応じて事前調査・現地確認を行い、安全、確

実に作業等が実施できるようにするものとします。

（２）受注者は、無線設備の適切な保守を行うため、電波法に基づく有資格者（ 第一級

陸上無線技術士、第二級陸上無線技術士、第一級陸上特殊無線技士のいずれかの資

格を持つ者）の補助又は支援の体制を確保するとともに、細心の注意と責任をもっ

て保守点検を実施するものとします。

（３）ソフトウェアによる機器停止、ネットワーク管理システム（NMS）、通信管理装置

及び交換機等の機器については、十分な知識を有する者が実施するものとし、機器

に障害を発生させないものとします。

（４）受注者は、保守点検作業を実施するにあたり、あらかじめ発注者にその日程表及

び作業者名簿を提出するものとします。また、日程変更が生じた場合は、原則 受注

者が履行箇所の担当職員と連絡・調整を行うものとします。

なお、受注者が保守点検作業を開始、終了する際はその旨を 発注者に連絡し、常

にその所在を明らかにしておくともに、県庁統制室に当該月及びその翌月の作業日

程を掲示するものとします。

（５）消耗部品交換・調整作業に当たり、可能な限り防災通信ネットワークの運用に支

障が出ないよう努力するものとしますが、運用停止等が必要となる場合は、各設備

の停止範囲、停止日時、停止手順等について事前に発注者と協議のうえ、発注者の

承認を得るものとします。

なお、天候又は災害発生等により運用停止期間を変更する場合は、 発注者が別途

指示する停止期間に作業を実施するものとし、変更に伴い発生した費用については

受注者が負担するものとします。

（６）受注者は、消耗品部品交換後には、機器の測定、調整等の試験を行い、機能が正

常に動作することを確認するものとします。

なお、試験項目については、事前に発注者に提出し、承認を受けるものとします。

（７）受注者は、撤去部品については、受注者の責任において適切に処理するものとし

ます。

（８）受注者は、無線設備の運用に支障を与えないように計画をたてて、発注者の示す

要綱に基づき、機器の測定、調整及び対向試験等の保守点検を行うものとします。

（９）受注者は、契約期間中は無線設備及びこれらに付帯する装置について、常にその

機能維持を図るものとします。

（１０）保守点検及び機能の維持のために必要となる軽微な消耗品等の交換及び軽微な

塗装等は原則として受注者の負担により行うものとします。また、発注者の指示す

る部品を指示に従い交換するものとします。

（１１）受注者は、保守点検作業中において、装置の不具合を発見したときは、 発注者

に報告するとともに、技術者を派遣し速やかに故障個所を調査し、予備パネル又は

予備装置等との取換及び調整、あるいは軽易なものについては部品交換等による修

理を行うものとします。

（１２）受注者は、委託業務の実施中に発注者の設備に損傷を与えたときは、直ちに発

注者に報告し、発注者の指示に従い、受注者の負担において速やかに修復するもの

とします。

（１３）受注者は、周辺環境整備上、当然必要とされる時及び発注者が指示したときは、

無線設備及び施設周辺等の清掃及び除草等の整備を行わなければならないものとし

ます。

（１４）受注者は、他の保守点検を行う業者と綿密な連絡調整のうえ、連携して保守点

検を行うものとします。

１３ 障害発生時の対応

受注者は、契約期間中において台風、地震等による被災、あるいは故障による通信

障害発生時に、発注者より障害復旧の要請があった場合には、１時間以内に県庁統制

局において無線設備の状況を確認するとともに、速やかに障害復旧にあたるものとし

ます。

なお、修理が必要な場合については軽微なものを除き、別途協議とします。

また、別表３に示すネットワーク機器については、要綱の別紙１及び別紙２に基づ

き保守を行うものとし、不具合が発生した場合には早急に障害対応を行うものとしま

す。

１４ 映像発信時の対応

受注者は、発注者の要請があるときは、履行場所において映像発信の技術的操作を

行うものとします。

１５ 定期検査の対応

電波法７３条の規定により、検査及び点検が実施されるときは、受注者の負担によ

り受検に必要な事前データの収集、整理、書類作成及び当日の検査立会（測定、通話

試験等の技術的及び事務的な受検）を行うものとします。書類の作成は発注者の指定

する日までに完了させて提出するものとします。

１６ 保守業務の引継

受注者は、把握している機器の故障等は年度内に修復するものとし、次年度の点検

保守を実施する業者とは綿密な連絡調整を行い、完全な状態で引き継ぐものとします。

１７ 取扱説明

受注者は、定期点検時に履行場所において担当職員に機器運用方法の確認を行い、

必要に応じて技術的指導を行うものとします。

また、受注者は、発注者の要請があるときは、履行場所において担当職員に機器の

取扱説明等を行うものとし、必要な場合は取扱説明書を作成するものとします。

１８ 立ち会い

（１）長尾中継所（鉄塔のみ）並びに、天花寺、朝熊、藤坂、谷の山、行野浦及び名倉

中継所は西日本電信電話(株)の局舎であるため、局舎への立入りは、西日本電信電

話(株)の許可（これらが別途管理者等を指定した場合はその者の許可）を得たうえ

で、指示に従って立ち入るものとします。また、当該無線局（名倉中継所を除く）

の定期保守点検に要する立合費等の費用は本業務費に含まれるものとします。

（２）青山中継所は(株)ＮＴＴドコモの局舎であるため、局舎への立入りは、(株) ＮＴ

Ｔドコモの許可（これらが別途管理者等を指定した場合はその者の許可）を得たう

えで、指示に従って立ち入るものとします。また、当該無線局の定期保守点検に要

する立合費等の費用は本業務費に含まれるものとします。

１９ その他

（１）この特記仕様書に定めのない事項及び本契約について疑義を生じた場合は、 発注

者と受注者が双方協議の上決定するものとします。

（２）暴力団員等による不当介入（三重県公共工事等暴力団等排除措置要綱第２条第１

項第 14 号）を受けた場合の措置について

ア 受注者は暴力団員等（三重県公共工事等暴力団等排除措置要綱第２条第１項第

12 号）による不当介入を受けた場合は、断固としてこれを拒否するとともに、不

当介入があった時点で速やかに警察に通報を行うとともに、捜査上必要な協力を

行うこと。

イ ア により三重県警察本部に通報を行うとともに、捜査上必要な協力を行った場

合には、速やかに発注者に報告すること。発注者への報告は文書で行うこと。

ウ 受注者は暴力団員等により不当介入を受けたことから工程に遅れが生じる等の

被害が生じた場合は、発注者と協議を行うこと。

別表１

無線設備設置場所一覧

No.

局　名

住所

1 三重県庁

津市広明町１３　　

2 四日市庁舎

四日市市新正４-21-5

3 津庁舎

津市桜橋3-446

4 松阪庁舎

松阪市高町138

5 伊勢庁舎

伊勢市勢田町622

6 伊賀庁舎

伊賀市四十九町2802

7 尾鷲庁舎

尾鷲市大字中井浦字坂場1161

8 熊野庁舎

熊野市井戸町371

9 桑名庁舎

桑名市中央町５-71

10 鈴鹿庁舎

鈴鹿市西条5-117

11 志摩庁舎

志摩市阿児町鵜方3098-9

12 三重県消防学校

鈴鹿市石薬師町452　

13 三重県防災ヘリコプター管理事務所

津市雲出鋼管町2-2

14 多度中継所

桑名市多度町

15 芸濃中継所

津市芸濃町

16 長谷山中継所

津市美里町家所

17 美杉中継所

津市美杉町八知蕨折7956-1

18 伊賀中継所

伊賀市大字土橋

19 名張中継所

奈良県山辺郡山添村大字毛原1723

20 青山中継所

伊賀市伊勢路

21 多気中継所

多気郡多気町

22 飯高中継所

松阪市飯高町

23 磯部中継所

志摩市磯部町

24 鳥羽中継所

鳥羽市船津町字榎谷1376

25 南勢中継所

度会郡南伊勢町

26 浅間中継所

度会郡大紀町

27 三木中継所

尾鷲市三木里町

28 長尾中継所

熊野市有馬町

29 紀和中継所

熊野市紀和町

30 紀宝中継所

南牟婁郡紀宝町

31 朝熊背面中継塔

伊勢市朝熊町

32 安濃ダム

津市芸濃町河内岩坂3162番地3

33 君ヶ野ダム

津市美杉町八手俣95-1

34 宮川ダム

多気郡大台町久豆朝倉谷512-1

35 北勢水道事務所

四日市市安島2-7-15

無線設備設置場所一覧

No.

局　名

住所

36 中勢水道事務所

津市一志町高野1996

37 南勢水道事務所

多気郡多気町相可1710

38 ＮＰＯ室

津市羽所町700番地アスト津3F

39 総合医療センター

四日市市大字日永5450番地-132

40 こころの医療センター

津市城山1丁目12番地-1

41 一志病院

津市白山町南家城616番地

42 志摩病院

志摩市阿児町鵜方1257番地

43 三重県警察本部

津市栄町1番地-100

44 四日市港管理組合

四日市市霞2-1-1

45 東紀州（紀北）防災拠点

尾鷲市光が丘

46 東紀州（紀南）防災拠点

熊野市久生屋町

47 伊勢志摩防災拠点

伊勢市朝熊町

48 伊賀防災拠点

伊賀市荒木

49 中勢防災拠点

鈴鹿市石薬師町452

50 北勢防災拠点

四日市市中村町

51 北部浄化センター

三重郡川越町亀崎新田80-2

52 南部浄化センター

四日市市楠町北五味塚1085-18

53 雲出川左岸浄化センター

津市雲出鋼管町52-5

54 松阪浄化センター

松阪市高須町3922

55 宮川浄化センター

伊勢市大湊町1126番地

56 動物愛護推進センター

津市森町2438-2

57 津市役所

津市西丸之内23-1

58 四日市市役所

四日市市諏訪町２－２

59 伊勢市役所

伊勢市岩淵1-7-29

60 伊勢市二見総合支所

伊勢市二見町茶屋420-1

61 伊勢市小俣総合支所

伊勢市小俣町元町540

62 伊勢市防災センター

三重県伊勢市楠部町三尾三谷159-1

63 松阪市役所

松阪市殿町1340-1

64 松阪市嬉野地域振興局

松阪市嬉野町1443-5

65 松阪市三雲地域振興局

松阪市曽原町872

66 松阪市飯南地域振興局

松阪市飯南町粥見3950

67 松阪市飯高地域振興局

松阪市飯高町宮前180

68 桑名市役所

桑名市中央町2-37

69 桑名市多度町総合支所

桑名市多度町多度１-1-1

70 桑名市長島町総合支所

桑名市長島町松ヶ島38

71 伊賀市役所

伊賀市上野丸之内116

無線設備設置場所一覧

No.

局　名

住所

72 鈴鹿市役所

鈴鹿市神戸１-18-18

73 名張市役所

名張市鴻之台1番町1

74 尾鷲市役所

尾鷲市中村町10番57号

75 亀山市役所

亀山市本丸町577

76 鳥羽市役所

鳥羽市鳥羽3-1-1

77 熊野市役所

熊野市井戸町796

78 熊野市紀和庁舎

熊野市紀和町板屋78

79 志摩市役所

志摩市阿児町鵜方3098-9

80 志摩市磯部支所

志摩市磯部町迫間878-9

81 いなべ市役所

いなべ市員弁町笠田新田111

82 いなべ市北勢庁舎

いなべ市北勢町阿下喜2633

83 いなべ市大安庁舎

いなべ市大安町大井田2705

84 いなべ市藤原庁舎

いなべ市藤原町市場115

85 木曽岬町役場

桑名郡木曽岬町西対海地251

86 東員町役場

員弁郡東員町大字山田1600

87 菰野町役場

三重郡菰野町大字潤田1250

88 朝日町役場

三重郡朝日町大字小向893

89 川越町役場

三重郡川越町大字豊田一色280

90 多気町役場

多気郡多気町相可1600

91 多気町勢和振興事務所

多気郡多気町朝柄3127

92 明和町役場

多気郡明和町大字馬之上945

93 大台町役場

多気郡大台町佐原750

94 大台町宮川総合支所

多気郡大台町江馬316

95 玉城町役場

度会郡玉城町田丸114-2

96 南伊勢町役場

度会郡南伊勢町五ヶ所浦3057

97 南伊勢町南島庁舎

度会郡南伊勢町神前浦15

98 大紀町役場

度会郡大紀町滝原1610-1

99 大紀町錦支所

度会郡大紀町錦736-7

100 大紀町大内山支所

度会郡大紀町大内山806-4

101 度会町役場

度会郡度会町棚橋1215-1

102 紀北町役場海山

北牟婁郡紀北町相賀495-8

103 紀北町

北牟婁郡紀北町東長島769番地1

104 御浜町役場

南牟婁郡御浜町大字阿田和6120-1

105 紀宝町役場

南牟婁郡紀宝町鵜殿324

106 桑名市消防本部

桑名市江場7

107 四日市市中消防中央分署指令センター

四日市市曽井町391番地2

無線設備設置場所一覧

No.

局　名

住所

108 四日市市消防本部

四日市市西新地14-4

109 菰野町消防本部

三重郡菰野町大字潤田4418

110 鈴鹿市消防本部

鈴鹿市飯野寺家町217-1

111 亀山市消防本部

亀山市野村4-1-23

112 津市消防本部

津市久居明神町2276

113 松阪広域消防組合

松阪市川井町1001-1

114 伊勢市消防本部

伊勢市神田久志本町1436-1

115 鳥羽市消防本部

鳥羽市船津町281

116 志摩広域消防組合

志摩市阿児町鵜方3080

117 紀勢広域消防組合

多気郡大台町佐原754

118 三重紀北消防組合

尾鷲市中川28-43

119 熊野市消防本部

熊野市有馬町1365-1

120 伊賀市消防本部

伊賀市平野山之下380-5

121 名張市消防本部

名張市栄町2873-1

122 桑名警察署

桑名市大字江場626番地-2

123 いなべ警察署

いなべ市員弁町宇野320番地-1

124 四日市北警察署

四日市市松原町4番地-32

125 四日市南警察署

四日市市新正5丁目-5番地-5

126 四日市西警察署

三重郡菰野町大字大強原3241番地

127 亀山警察署

亀山市野村4丁目1番地-27

128 鈴鹿警察署

鈴鹿市江島町3446番地

129 津警察署

津市丸之内22番地-1

130 津南警察署

津市久居中町177番地1

131 松阪警察署

松阪市中央町366番地-1

132 大台警察署

多気郡大台町佐原848番地

133 伊勢警察署

伊勢市神田久志本町1481番地-3

134 鳥羽警察署

鳥羽市船津町273番地

135 尾鷲警察署

尾鷲市古戸町1番地-50

136 熊野警察署

熊野市井戸町380番地

137 紀宝警察署

南牟婁郡紀宝町鵜殿1709番地2

138 伊賀警察署

伊賀市四十九町1929番地-1

139 名張警察署

名張市蔵持町芝出837番地-3

140 久居陸上自衛隊

津市久居新町975

141 明野陸上自衛隊

伊勢市小俣町明野5593-11

142 四日市海上保安部

四日市市千歳町5番地-1

143 鳥羽海上保安部

鳥羽市鳥羽1-2383-28

無線設備設置場所一覧

No.

局　名

住所

144 尾鷲海上保安部

尾鷲市林町1番地-29

145 第四管区海上保安部

名古屋市港区入船2-3-12

146 東海農政局津農政事務所

津市広明町415

147 津地方気象台

津市島崎町327-2

148 三重大学附属病院

津市江戸橋2-174

149 ＮＨＫ津放送局

津市丸ノ内養正町4-8

150 三重テレビ放送

津市渋見町小谷693-1

151 三重エフエム放送

津市観音寺町焼尾1043-1

152 山田赤十字病院

伊勢市御薗町高向810

153 尾鷲総合病院

尾鷲市上野町5番地-25

154 鈴鹿中央病院

鈴鹿市安塚町山之花1275番地の53

155 いなべ総合病院

いなべ市北勢町阿下喜771

156 上野総合市民病院

伊賀市四十九町831番地

157 名張市立病院

名張市百合が丘1番町178番地

158 紀南病院

南牟婁郡御浜町阿田和4750番地

159 松阪市民病院

松阪市殿町1550番地

160 松阪中央総合病院

松阪市川井町 字小望１０２

161 済生会松阪総合病院

松阪市朝日町1区15-6

162 医師会三重

津市桜橋二丁目191番地4

163 日本赤十字社三重県支部

津市栄町一丁目891

164 市立四日市病院

四日市市芝田

165 天花寺中継所

松阪市嬉野天花寺町

166 朝熊中継所

伊勢市朝熊町

167 藤坂中継所

度会郡大紀町

168 谷の山中継所

尾鷲市早田町

169 行野浦中継所

尾鷲市行野浦

170 名倉中継所

北牟婁郡紀北町

三重県防災行政無線設備　点検数量集計表

三 重 県 庁 － 予 備 （ 三 重 県 庁 ） 四 日 市 庁 舎 津 庁 舎 松 阪 庁 舎 伊 勢 庁 舎 伊 賀 庁 舎 尾 鷲 庁 舎 熊 野 庁 舎 桑 名 庁 舎 鈴 鹿 庁 舎 志 摩 庁 舎 消 防 学 校 航 空 隊 三 重 多 度 中 継 所 芸 濃 中 継 所 長 谷 山 中 継 所 美 杉 中 継 所 伊 賀 中 継 所 名 張 中 継 所 青 山 中 継 所 多 気 中 継 所 飯 高 中 継 所 磯 部 中 継 所 鳥 羽 中 継 所 南 勢 中 継 所 浅 間 中 継 所 三 木 中 継 所 長 尾 中 継 所 紀 和 中 継 所 紀 宝 中 継 所 朝 熊 背 面 中 継 塔 安 濃 ダ ム 君 ヶ 野 ダ ム 宮 川 ダ ム 北 勢 水 道 事 務 所 中 勢 水 道 事 務 所 南 勢 水 道 事 務 所 Ｎ Ｐ Ｏ 室 総 合 医 療 セ ン タ ー こ こ ろ の 医 療 セ ン タ ー 一 志 病 院 志 摩 病 院 三 重 県 警 察 本 部 四 日 市 港 管 理 組 合 東 紀 州 （ 紀 北 ） 防 災 拠 点 東 紀 州 （ 紀 南 ） 防 災 拠 点 伊 勢 志 摩 防 災 拠 点 伊 賀 防 災 拠 点 中 勢 防 災 拠 点 北 勢 防 災 拠 点 北 部 浄 化 セ ン タ ー 南 部 浄 化 セ ン タ ー 雲 出 川 左 岸 浄 化 セ ン タ ー 松 阪 浄 化 セ ン タ ー 宮 川 浄 化 セ ン タ ー 動 物 愛 護 推 進 セ ン タ ー 津 市 四 日 市 市 伊 勢 市 伊 勢 市 二 見 伊 勢 市 小 俣 伊 勢 市 防 災 セ ン タ ー 松 阪 市 松 阪 市 嬉 野 松 阪 市 三 雲 松 阪 市 飯 南 松 阪 市 飯 高 桑 名 市 桑 名 市 多 度 桑 名 市 長 島 伊 賀 市 鈴 鹿 市 名 張 市 尾 鷲 市 亀 山 市 鳥 羽 市 熊 野 市 熊 野 市 紀 和 志 摩 市 志 摩 市 磯 部 い な べ 市 い な べ 市 北 勢 い な べ 市 大 安 い な べ 市 藤 原 機器名 摘要 数 量 合 計 統制局 準支部局 端末局（県地域機関局・県関係機関） 端末局（市町局）

別表２

要網 別紙１ 番号 支部局 中継局 多重系設備 パラボラアンテナ 12GHz帯､ﾚﾄﾞｰﾑ付､2mφ 1-1 10 1 1 1 1 1 1 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､2mφ 1-1 44 1 1 1 1 1 1 1 1 2 1 4 1 1 1 4 1 1 2 1 1 2 1 1 2 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､2mφ､128QAM 1-2 2 1 1 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､3mφ 1-1 12 1 4 パラボラアンテナ 18GHz帯､FWA､30cmφ 1-1 1 パラボラアンテナ 18GHz帯､FWA､60cmφ 1-1 2 2 パラボラアンテナ 18GHz帯､FWA､120cmφ 1-1 1 1 多重無線通信装置 12GHz帯小容量、3Mbps､0.3W 1-1 6 1 1 1 多重無線通信装置 12GHz帯中容量、13Mbps､0.3W 1-1 4 1 1 1 多重無線通信装置 7.5GHz帯小容量、3Mbps､1W 1-1 23 1 1 2 1 1 1 1 1 1 2 1 1 2 1 1 多重無線通信装置 7.5GHz帯小容量、6Mbps､1W 1-1 5 1 1 1 1 多重無線通信装置 7.5GHz帯中容量、13Mbps､1W 1-1 14 1 1 1 1 1 2 2 1 多重無線通信装置 7.5GHz帯中容量、26Mbps､0.8W 1-1 4 2 1 多重無線通信装置 7.5GHz帯中容量、26Mbps､0.8W､SD 1-1 4 1 多重無線通信装置 7.5GHz帯大容量、104Mbps､0.8W 1-2 2 1 1 乾燥空気充填装置 1-5 37 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､県庁　-48V 2-1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､支部局-48V 2-1 7 1 1 1 1 1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､準支部局-48V 2-1 4 1 1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､長谷山-48V 2-1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局A-48V 2-1 3 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局B-48V 2-1 5 1 1 1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局Ｃ-48V 2-1 14 1 1 1 1 1 1 1 1 1 1 1 1 時分割端局装置（TDM） 保守ｺﾝｿｰﾙ 24-1 1 1 網同期装置 ﾏｽﾀｰ　精度:±1×10E-9 2-3 1 1 網同期装置 ｽﾚｰﾌﾞ　精度:±3×10E-9 2-3 1 1 無線データ伝送装置 FWA無線通信装置(18GHz) 1-6 2 2 単一系設備 MCA回線制御装置 24-1 1 1 MCA運用管理装置 本体、ﾃﾞｨｽﾌﾟﾚｲ、端末を含む 24-1 1 1 MCA運用管理端末 本体、ﾃﾞｨｽﾌﾟﾚｲ、端末を含む 24-1 1 1 MCA指令台 24-2 1 1 専用通話器 16-1 13 2 1 1 1 1 1 1 1 1 1 1 1 固定端末局装置 2W、2ch、直流電源装置付 5-1 71 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 固定端末局装置 2W、1ch、直流電源装置付 5-1 54 1 1 1 1 1 1 1 1 1 1 1 1 1 端末局接続制御装置 24-1 121 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 車載型無線通信装置 5-2 97 15 7 10 9 11 8 9 5 7 6 5 3 1 1 携帯型無線通信装置 5-2 37 21 1 1 1 1 1 1 1 1 1 1 2 2 1 260MHz帯空中線 基地局用（受信:1　送信:1）無指向性 5-1 4 1 1 1 1 260MHz帯空中線 基地局用（受信:1　送信:1）180°指向性 5-1 19 1 1 1 1 1 1 1 1 1 1 1 1 1 1 260MHz帯空中線 固定端末局用 5-1 194 2 2 2 2 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 260MHz空中線共用装置 ﾌｨﾙﾀ含む、４ｃｈ型 2-5 18 1 1 1 1 1 1 1 1 1 1 1 1 1 1 260MHz空中線共用装置 ﾌｨﾙﾀ含む、８ｃｈ型 2-5 4 1 1 1 260MHz空中線共用装置 ﾌｨﾙﾀ含む、１２ｃｈ型 2-5 1 1 260MHz基地用無線装置 10W　TDMA　４ch 5-1 18 1 1 1 1 1 1 1 1 1 1 1 1 1 1 260MHz基地用無線装置 10W　TDMA　８ch 5-1 4 1 1 1 260MHz基地用無線装置 10W　TDMA　12ch 5-1 1 1 交換系設備 防災中継交換装置 統制局用 16-1 1 1 防災中継交換装置 支部局用 16-2 11 1 1 1 1 1 1 1 1 1 1 1 ボタン電話主装置 16-2 123 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ファクシミリ蓄積装置 8-1 1 1 一斉指令制御装置 24-1 1 1 統制指令台 通信統制及び一斉指令、正席/副席 24-2 2 2 統制指令台 正席のみ 24-2 2 2 個別用ファクシミリ 8-1 151 11 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 ホットライン電話機 16-1 22 11 1 1 1 1 1 1 1 1 1 1 1 防災用電話機 16-1 144 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 2 2 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 防災用電話機 ﾎﾞﾀﾝ電話 16-1 313 33 5 5 6 5 5 5 6 5 4 4 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 2 2 2 2 1 1 3 8 6 8 2 2 2 1 1 1 2 1 1 1 2 3 2 1 2 2 3 2 2 2 2 1 2 2 2 スピーカアンプ 7-2-4 12 1 1 1 1 1 1 1 1 1 1 1 スキャナー 統制指令台接続 24-101 6 6 ネットワーク管理系設備 遠方監視制御装置 被遠方監視制御装置20台と接続 3-1 2 2 被遠方監視制御装置 監視最大200点､制御最大40点 3-1 12 1 1 1 1 1 1 1 1 被遠方監視制御装置 監視最大100点､制御最大20点 3-1 23 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ネットワーク管理装置 主装置(ｻｰﾊﾞｰ)､ｿﾌﾄ 24-5 2 1 1 ネットワーク管理装置 表示操作部 24-2 3 3 防災情報系設備 気象情報配信装置 24-1 1 1 気象情報サーバ 24-5 1 1 気象情報管理端末 24-1 2 2 気象情報端末 ﾉｰﾄ型、ﾀｯﾁﾊﾟﾈﾙ、MCA受令機能含む 24-3 162 1 2 2 2 2 2 2 3 2 2 2 2 2 2 2 2 1 1 1 1 1 2 6 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 2 2 2 2 1 3 1 1 気象情報端末 FAﾊﾟｿｺﾝ、ﾃﾞｽｸ型 24-3 5 1 1 1 1 1 インクジェットプリンタ 24-101 34 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 気象情報配信システム XML受信サーバー 24-5 1 1 気象情報配信システム DBサーバー 24-5 1 1 気象情報配信システム WEBサーバー 24-5 1 1 タイムサーバー 24-5 1 1 ネットワークプリンタ 24-101 10 3 1 2 1 1 1 配信サーバ Webサーバ機能付 24-5 1 1 ルータ（屋外カメラ用） 中継局に設置 24-4 2 プロジェクタ 24-10 1 1 屋外カメラ ﾊｳｼﾞﾝｸﾞ 回転台 ｶﾒﾗ台含む 14-1 11 1 1 1 1 1 1 1 1 1 有線系設備 ルータ 支部局・準支部局用ﾀｲﾌﾟ1 24-4 10 1 1 1 1 1 1 1 1 1 1 ルータ 支部局・準支部局用ﾀｲﾌﾟ2 24-4 2 1 1 ＶＰＮ装置 準支部局・端末局用 24-4 78 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ＳＷ－ＨＵＢ 8Port　以上 24-4 111 2 2 2 2 3 2 2 2 3 2 2 2 1 1 1 1 1 1 1 1 1 2 3 2 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

三重県防災行政無線設備　点検数量集計表

機器名 摘要 要網 別紙１ 番号 多重系設備 パラボラアンテナ 12GHz帯､ﾚﾄﾞｰﾑ付､2mφ 1-1 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､2mφ 1-1 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､2mφ､128QAM 1-2 パラボラアンテナ 7.5GHz帯､ﾚﾄﾞｰﾑ付､3mφ 1-1 パラボラアンテナ 18GHz帯､FWA､30cmφ 1-1 パラボラアンテナ 18GHz帯､FWA､60cmφ 1-1 パラボラアンテナ 18GHz帯､FWA､120cmφ 1-1 多重無線通信装置 12GHz帯小容量、3Mbps､0.3W 1-1 多重無線通信装置 12GHz帯中容量、13Mbps､0.3W 1-1 多重無線通信装置 7.5GHz帯小容量、3Mbps､1W 1-1 多重無線通信装置 7.5GHz帯小容量、6Mbps､1W 1-1 多重無線通信装置 7.5GHz帯中容量、13Mbps､1W 1-1 多重無線通信装置 7.5GHz帯中容量、26Mbps､0.8W 1-1 多重無線通信装置 7.5GHz帯中容量、26Mbps､0.8W､SD 1-1 多重無線通信装置 7.5GHz帯大容量、104Mbps､0.8W 1-2 乾燥空気充填装置 1-5 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､県庁　-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､支部局-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､準支部局-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､長谷山-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局A-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局B-48V 2-1 時分割端局装置（TDM） PCMﾃﾞｼﾞﾀﾙ伝送方式､中継局Ｃ-48V 2-1 時分割端局装置（TDM） 保守ｺﾝｿｰﾙ 24-1 網同期装置 ﾏｽﾀｰ　精度:±1×10E-9 2-3 網同期装置 ｽﾚｰﾌﾞ　精度:±3×10E-9 2-3 無線データ伝送装置 FWA無線通信装置(18GHz) 1-6 単一系設備 MCA回線制御装置 24-1 MCA運用管理装置 本体、ﾃﾞｨｽﾌﾟﾚｲ、端末を含む 24-1 MCA運用管理端末 本体、ﾃﾞｨｽﾌﾟﾚｲ、端末を含む 24-1 MCA指令台 24-2 専用通話器 16-1 固定端末局装置 2W、2ch、直流電源装置付 5-1 固定端末局装置 2W、1ch、直流電源装置付 5-1 端末局接続制御装置 24-1 車載型無線通信装置 5-2 携帯型無線通信装置 5-2 260MHz帯空中線 基地局用（受信:1　送信:1）無指向性 5-1 260MHz帯空中線 基地局用（受信:1　送信:1）180°指向性 5-1 260MHz帯空中線 固定端末局用 5-1 260MHz空中線共用装置 ﾌｨﾙﾀ含む、４ｃｈ型 2-5 260MHz空中線共用装置 ﾌｨﾙﾀ含む、８ｃｈ型 2-5 260MHz空中線共用装置 ﾌｨﾙﾀ含む、１２ｃｈ型 2-5 260MHz基地用無線装置 10W　TDMA　４ch 5-1 260MHz基地用無線装置 10W　TDMA　８ch 5-1 260MHz基地用無線装置 10W　TDMA　12ch 5-1 交換系設備 防災中継交換装置 統制局用 16-1 防災中継交換装置 支部局用 16-2 ボタン電話主装置 16-2 ファクシミリ蓄積装置 8-1 一斉指令制御装置 24-1 統制指令台 通信統制及び一斉指令、正席/副席 24-2 統制指令台 正席のみ 24-2 個別用ファクシミリ 8-1 ホットライン電話機 16-1 防災用電話機 16-1 防災用電話機 ﾎﾞﾀﾝ電話 16-1 スピーカアンプ 7-2-4 スキャナー 統制指令台接続 24-101 ネットワーク管理系設備 遠方監視制御装置 被遠方監視制御装置20台と接続 3-1 被遠方監視制御装置 監視最大200点､制御最大40点 3-1 被遠方監視制御装置 監視最大100点､制御最大20点 3-1 ネットワーク管理装置 主装置(ｻｰﾊﾞｰ)､ｿﾌﾄ 24-5 ネットワーク管理装置 表示操作部 24-2 防災情報系設備 気象情報配信装置 24-1 気象情報サーバ 24-5 気象情報管理端末 24-1 気象情報端末 ﾉｰﾄ型、ﾀｯﾁﾊﾟﾈﾙ、MCA受令機能含む 24-3 気象情報端末 FAﾊﾟｿｺﾝ、ﾃﾞｽｸ型 24-3 インクジェットプリンタ 24-101 気象情報配信システム XML受信サーバー 24-5 気象情報配信システム DBサーバー 24-5 気象情報配信システム WEBサーバー 24-5 タイムサーバー 24-5 ネットワークプリンタ 24-101 配信サーバ Webサーバ機能付 24-5 ルータ（屋外カメラ用） 中継局に設置 24-4 プロジェクタ 24-10 屋外カメラ ﾊｳｼﾞﾝｸﾞ 回転台 ｶﾒﾗ台含む 14-1 有線系設備 ルータ 支部局・準支部局用ﾀｲﾌﾟ1 24-4 ルータ 支部局・準支部局用ﾀｲﾌﾟ2 24-4 ＶＰＮ装置 準支部局・端末局用 24-4 ＳＷ－ＨＵＢ 8Port　以上 24-4 木 曽 岬 町 東 員 町 菰 野 町 朝 日 町 川 越 町 多 気 町 多 気 町 勢 和 明 和 町 大 台 町 大 台 町 宮 川 玉 城 町 南 伊 勢 町 南 勢 南 伊 勢 町 南 島 大 紀 町 大 紀 町 錦 大 紀 町 大 内 山 度 会 町 紀 北 町 海 山 紀 北 町 御 浜 町 紀 宝 町 桑 名 消 防 四 日 市 市 中 消 防 中 央 分 署 指 令 セ ン タ ー 四 日 市 消 防 菰 野 消 防 鈴 鹿 消 防 亀 山 消 防 津 消 防 松 阪 消 防 伊 勢 消 防 鳥 羽 消 防 志 摩 消 防 紀 勢 消 防 三 重 紀 北 熊 野 消 防 伊 賀 消 防 名 張 消 防 桑 名 警 察 署 い な べ 警 察 署 四 日 市 北 警 察 署 四 日 市 南 警 察 署 四 日 市 西 警 察 署 亀 山 警 察 署 鈴 鹿 警 察 署 津 警 察 署 津 南 警 察 署 松 阪 警 察 署 大 台 警 察 署 伊 勢 警 察 署 鳥 羽 警 察 署 尾 鷲 警 察 署 熊 野 警 察 署 紀 宝 警 察 署 伊 賀 警 察 署 名 張 警 察 署 久 居 陸 上 自 衛 隊 明 野 陸 上 自 衛 隊 四 日 市 海 上 保 安 部 鳥 羽 海 上 保 安 部 尾 鷲 海 上 保 安 部 第 四 管 区 海 上 保 安 部 東 海 農 政 局 津 農 政 事 務 所 津 地 方 気 象 台 三 重 大 学 附 属 病 院 Ｎ Ｈ Ｋ 津 放 送 局 三 重 テ レ ビ 放 送 三 重 エ フ エ ム 放 送 伊 勢 赤 十 字 病 院 尾 鷲 総 合 病 院 鈴 鹿 中 央 病 院 い な べ 総 合 病 院 上 野 総 合 市 民 病 院 名 張 市 立 病 院 紀 南 病 院 松 阪 市 民 病 院 松 阪 中 央 総 合 病 院 済 生 会 松 阪 総 合 病 院 医 師 会 三 重 日 本 赤 十 字 社 三 重 県 支 部 市 立 四 日 市 病 院 天 花 寺 中 継 所 朝 熊 中 継 所 藤 坂 中 継 所 谷 の 山 中 継 所 行 野 浦 中 継 所 名 倉 中 継 所 端末局（消防本部局） 端末局（市町局） 端末局（警察署） 端末局（国関係機関局） 報道 医療 その他 1 1 1 1 1 5 1 2 1 2 3 2 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 1 1 1 1 1 1 3 1 1 1 1 1 1 3 2 3 3 2 2 1 3 2 1 2 3 2 1 3 1 2 1 2 2 2 3 3 3 2 3 2 3 3 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 2 3 2 1 1 1 3 1 1 2 3 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 2 1 1 1 2 1 1 1 1 2 1 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1

三重県防災行政無線設備　点検数量集計表

三 重 県 庁 － 予 備 （ 三 重 県 庁 ） 四 日 市 庁 舎 津 庁 舎 松 阪 庁 舎 伊 勢 庁 舎 伊 賀 庁 舎 尾 鷲 庁 舎 熊 野 庁 舎 桑 名 庁 舎 鈴 鹿 庁 舎 志 摩 庁 舎 消 防 学 校 航 空 隊 三 重 多 度 中 継 所 芸 濃 中 継 所 長 谷 山 中 継 所 美 杉 中 継 所 伊 賀 中 継 所 名 張 中 継 所 青 山 中 継 所 多 気 中 継 所 飯 高 中 継 所 磯 部 中 継 所 鳥 羽 中 継 所 南 勢 中 継 所 浅 間 中 継 所 三 木 中 継 所 長 尾 中 継 所 紀 和 中 継 所 紀 宝 中 継 所 朝 熊 背 面 中 継 塔 安 濃 ダ ム 君 ヶ 野 ダ ム 宮 川 ダ ム 北 勢 水 道 事 務 所 中 勢 水 道 事 務 所 南 勢 水 道 事 務 所 Ｎ Ｐ Ｏ 室 総 合 医 療 セ ン タ ー こ こ ろ の 医 療 セ ン タ ー 一 志 病 院 志 摩 病 院 三 重 県 警 察 本 部 四 日 市 港 管 理 組 合 東 紀 州 （ 紀 北 ） 防 災 拠 点 東 紀 州 （ 紀 南 ） 防 災 拠 点 伊 勢 志 摩 防 災 拠 点 伊 賀 防 災 拠 点 中 勢 防 災 拠 点 北 勢 防 災 拠 点 北 部 浄 化 セ ン タ ー 南 部 浄 化 セ ン タ ー 雲 出 川 左 岸 浄 化 セ ン タ ー 松 阪 浄 化 セ ン タ ー 宮 川 浄 化 セ ン タ ー 動 物 愛 護 推 進 セ ン タ ー 津 市 四 日 市 市 伊 勢 市 伊 勢 市 二 見 伊 勢 市 小 俣 伊 勢 市 防 災 セ ン タ ー 松 阪 市 松 阪 市 嬉 野 松 阪 市 三 雲 松 阪 市 飯 南 松 阪 市 飯 高 桑 名 市 桑 名 市 多 度 桑 名 市 長 島 伊 賀 市 鈴 鹿 市 名 張 市 尾 鷲 市 亀 山 市 鳥 羽 市 熊 野 市 熊 野 市 紀 和 志 摩 市 志 摩 市 磯 部 い な べ 市 い な べ 市 北 勢 い な べ 市 大 安 い な べ 市 藤 原 機器名 摘要 数 量 合 計 統制局 準支部局 端末局（県地域機関局・県関係機関） 端末局（市町局）

別表２

要網 別紙１ 番号 支部局 中継局 電源系設備

交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,7.5KVA 13-3 2 2

交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,1KVA 13-3 12 1 1 1 1 1 1 1 1 1 1 1 1

交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,0.5KVA 13-3 92 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 3 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,1.5KVA 13-3 1

リチウムイオン電池 5kWh、1.5kVA 13-3 1 1 自動発動発電装置 屋外型､200V1φ 3W､60KVA､ 37-1～5 1 1 自動発動発電装置 屋外型200V1φ3W 24kVA 37-1～5 1 1 自動発動発電装置 屋外型200V3φ3W 24kVA 37-1～5 1 1 自動発動発電装置 屋外型200V3φ3W 35kVA 37-1～5 11 1 1 1 1 1 1 1 1 1 1 1 自動発動発電装置 屋外型200V1φ3W 35kVA 37-1～5 14 1 1 1 1 1 1 1 1 1 1 1 1 1 1 自動発動発電装置 端末局　5KVA 37-1～5 36 1 1 1 1 1 1 1 1 1 1 1 1 1 燃料タンク 1950L － 2 1 1 燃料タンク 990L － 27 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 耐雷トランス 屋外､200V 1φ3W､75KVA 35-3 1 1 耐雷トランス 屋外､200V　1φ3W､40KVA 35-3 14 1 1 1 1 1 1 1 1 1 1 1 1 1 1 耐雷トランス 屋外､200V 1φ3W､30KVA 35-3 1 1 耐雷トランス 屋外､200V 3φ3W､30KVA 35-3 1 1 耐雷トランス 屋外､200V　3φ3W､20KVA 35-3 1 直流電源装置 200V1φ,DC48V,350A,2500AH 12-2 1 1 直流電源装置 200V1φ,DC48V,300A,2000AH 12-2 1 1 直流電源装置 200V1φ,DC48V,150A ,1000AH 12-2 17 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 直流電源装置 200V1φ,DC48V,100A ,500AH 12-2 11 1 1 1 1 1 1 1 1 1 1 1 直流電源装置 200V3φ,DC48V,200A ,1500AH 12-2 1 1 スコットトランス 屋内、210/210-105,20kVA 35-3 12 1 1 1 1 1 1 1 1 1 1 1 1 付帯工事系設備 空調設備(室内機) 壁掛け 35-3 41 4 2 2 2 2 1 2 1 2 1 1 1 2 3 1 1 2 1 1 1 1 1 1 1 1 1 1 空調設備(室外機) 200V 3φ,25KW 35-4 4 4 空調設備(室外機) 200V 3φ,10KW 35-4 9 1 1 1 1 1 1 1 1 1 空調設備(室外機) 200V 1φ,7.1KW 35-3 11 1 3 1 2 1 1 1 1 空調設備(室外機) 200V 1φ,5.6KW 35-3 10 2 1 1 1 1 1 1 1 空調設備(室外機) 200V 3φ,5.6KW 35-4 1 1 可搬型衛星系設備 可搬型衛星通信設備 Ｋｕ－ＳＡＴ（固定・可搬型） 10-4-3 7 1 1 1 1 1 1 1 TV会議装置 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 7 1 1 1 1 1 1 1 衛星系設備 アンテナ装置 衛星通信装置（固定局ｱﾝﾃﾅ装置） 011 55 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 送受信装置 衛星通信装置（固定局送受信装置） 012 55 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 端局装置架 衛星通信装置（固定局個別通信端局装置） 013 62 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 映像端局装置 衛星通信装置（固定局画像端局装置） 014 2 2 地球局監視制御装置 遠方監視制御装置 〔監視制御装置／被監視制御装置〕 3-1 1 1 伝送予約端末 処理装置(入出力ｺﾝｿｰﾙ,通信制御装置含む) 24-1 1 1 指令台 処理装置(入出力ｺﾝｿｰﾙ,通信制御装置含む) 動作 確認のみ 24-1 2 2 受令サーバ専用コンソール 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 103 2 2 2 2 2 2 2 3 2 2 1 1 2 2 2 1 2 2 2 2 3 2 2 2 2 2 2 一斉受令FAX消防一斉受令用蓄積同報装置 8-1 1 1 無線データ伝送装置 FWA無線通信装置(18GHz) 1-6 10 1 1 1 1 無停電電源装置40kvA 無停電電源装置（MSE形等） 13-2 1 1 防災用分電盤① 分電盤 24-12 1 1 防災用分電盤② 分電盤 24-12 1 1 防災用分電盤③ 分電盤 24-12 1 1 防災用分電盤④ 分電盤 24-12 1 1 防災用分電盤⑤ 分電盤 24-12 1 1 TV会議装置 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 60 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 受令確認専用装置 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 102 1 2 2 2 2 2 2 3 2 2 1 1 2 2 2 1 2 2 2 2 3 2 2 2 2 2 2 スイッチングハブ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 138 1 3 2 2 3 2 2 4 2 2 1 2 3 2 2 1 2 3 3 3 5 2 3 3 3 2 2 メデイアコンバータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 6 4 2 ネットワークプリンタ ﾌﾟﾘﾝﾀ装置(ﾚｰｻﾞﾋﾞｰﾑ方式) 24-101 102 1 2 2 2 2 2 2 3 2 2 1 1 2 2 2 1 2 2 2 2 3 2 2 2 2 2 2 75cmφアンテナ装置 超短波無線電話装置(FX・FB(ﾄﾝﾈﾙ内無線通信補 助設備含む))のｱﾝﾃﾅ部分 5-1 17 1 1 1 1 1 1 1 1 1 1 1 1 1 局間ルータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 6 1 1 3 メディアコンバータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 6 3 映像受信装置 IPｺｰﾃﾞｯｸ(IPｴﾝｺｰﾀﾞ,IPﾃﾞｺｰﾀﾞ) 11-2 77 6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 気象配信連携サーバー ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 2 2 一斉指令サーバー ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 2 2 映像共有システム ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 1 1 ネットワーク設備 ネットワーク機器 ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 総1-1 1 1

三重県防災行政無線設備　点検数量集計表

機器名 摘要 要網 別紙１ 番号 電源系設備

交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,7.5KVA 13-3 交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,1KVA 13-3 交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,0.5KVA 13-3 交流無停電電源装置（UPS） 10分保証､入力AC100V 1φ,1.5KVA 13-3 リチウムイオン電池 5kWh、1.5kVA 13-3 自動発動発電装置 屋外型､200V1φ 3W､60KVA､ 37-1～5 自動発動発電装置 屋外型200V1φ3W 24kVA 37-1～5 自動発動発電装置 屋外型200V3φ3W 24kVA 37-1～5 自動発動発電装置 屋外型200V3φ3W 35kVA 37-1～5 自動発動発電装置 屋外型200V1φ3W 35kVA 37-1～5 自動発動発電装置 端末局　5KVA 37-1～5 燃料タンク 1950L － 燃料タンク 990L － 耐雷トランス 屋外､200V 1φ3W､75KVA 35-3 耐雷トランス 屋外､200V　1φ3W､40KVA 35-3 耐雷トランス 屋外､200V 1φ3W､30KVA 35-3 耐雷トランス 屋外､200V 3φ3W､30KVA 35-3 耐雷トランス 屋外､200V　3φ3W､20KVA 35-3 直流電源装置 200V1φ,DC48V,350A,2500AH 12-2 直流電源装置 200V1φ,DC48V,300A,2000AH 12-2 直流電源装置 200V1φ,DC48V,150A ,1000AH 12-2 直流電源装置 200V1φ,DC48V,100A ,500AH 12-2 直流電源装置 200V3φ,DC48V,200A ,1500AH 12-2 スコットトランス 屋内、210/210-105,20kVA 35-3 付帯工事系設備 空調設備(室内機) 壁掛け 35-3 空調設備(室外機) 200V 3φ,25KW 35-4 空調設備(室外機) 200V 3φ,10KW 35-4 空調設備(室外機) 200V 1φ,7.1KW 35-3 空調設備(室外機) 200V 1φ,5.6KW 35-3 空調設備(室外機) 200V 3φ,5.6KW 35-4 可搬型衛星系設備 可搬型衛星通信設備 Ｋｕ－ＳＡＴ（固定・可搬型） 10-4-3 TV会議装置 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 衛星系設備 アンテナ装置 衛星通信装置（固定局ｱﾝﾃﾅ装置） 011 送受信装置 衛星通信装置（固定局送受信装置） 012 端局装置架 衛星通信装置（固定局個別通信端局装置） 013 映像端局装置 衛星通信装置（固定局画像端局装置） 014 地球局監視制御装置 遠方監視制御装置 〔監視制御装置／被監視制御装置〕 3-1 伝送予約端末 処理装置(入出力ｺﾝｿｰﾙ,通信制御装置含む) 24-1 指令台 処理装置(入出力ｺﾝｿｰﾙ,通信制御装置含む) 動作 確認のみ 24-1 受令サーバ専用コンソール 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 一斉受令FAX消防一斉受令用蓄積同報装置 8-1 無線データ伝送装置 FWA無線通信装置(18GHz) 1-6 無停電電源装置40kvA 無停電電源装置（MSE形等） 13-2 防災用分電盤① 分電盤 24-12 防災用分電盤② 分電盤 24-12 防災用分電盤③ 分電盤 24-12 防災用分電盤④ 分電盤 24-12 防災用分電盤⑤ 分電盤 24-12 TV会議装置 端末装置(ﾜｰｸｽﾃｰｼｮﾝ,ﾊﾟｰｿﾅﾙｺﾝﾋﾟｭｰﾀ) 24-3 受令確認専用装置 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 スイッチングハブ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 メデイアコンバータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 ネットワークプリンタ ﾌﾟﾘﾝﾀ装置(ﾚｰｻﾞﾋﾞｰﾑ方式) 24-101 75cmφアンテナ装置 超短波無線電話装置(FX・FB(ﾄﾝﾈﾙ内無線通信補 助設備含む))のｱﾝﾃﾅ部分 5-1 局間ルータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 メディアコンバータ 端末装置(LAN〔ﾌﾞﾘｯｼﾞ・ﾙｰﾀ〕) 24-4 映像受信装置 IPｺｰﾃﾞｯｸ(IPｴﾝｺｰﾀﾞ,IPﾃﾞｺｰﾀﾞ) 11-2 気象配信連携サーバー ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 一斉指令サーバー ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 映像共有システム ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 24-5 ネットワーク設備 ネットワーク機器 ｻｰﾊﾞ（ﾌｧｲﾙｻｰﾊﾞ,ﾌﾟﾘﾝﾀｻｰﾊﾞ) 総1-1 木 曽 岬 町 東 員 町 菰 野 町 朝 日 町 川 越 町 多 気 町 多 気 町 勢 和 明 和 町 大 台 町 大 台 町 宮 川 玉 城 町 南 伊 勢 町 南 勢 南 伊 勢 町 南 島 大 紀 町 大 紀 町 錦 大 紀 町 大 内 山 度 会 町 紀 北 町 海 山 紀 北 町 御 浜 町 紀 宝 町 桑 名 消 防 四 日 市 市 中 消 防 中 央 分 署 指 令 セ ン タ ー 四 日 市 消 防 菰 野 消 防 鈴 鹿 消 防 亀 山 消 防 津 消 防 松 阪 消 防 伊 勢 消 防 鳥 羽 消 防 志 摩 消 防 紀 勢 消 防 三 重 紀 北 熊 野 消 防 伊 賀 消 防 名 張 消 防 桑 名 警 察 署 い な べ 警 察 署 四 日 市 北 警 察 署 四 日 市 南 警 察 署 四 日 市 西 警 察 署 亀 山 警 察 署 鈴 鹿 警 察 署 津 警 察 署 津 南 警 察 署 松 阪 警 察 署 大 台 警 察 署 伊 勢 警 察 署 鳥 羽 警 察 署 尾 鷲 警 察 署 熊 野 警 察 署 紀 宝 警 察 署 伊 賀 警 察 署 名 張 警 察 署 久 居 陸 上 自 衛 隊 明 野 陸 上 自 衛 隊 四 日 市 海 上 保 安 部 鳥 羽 海 上 保 安 部 尾 鷲 海 上 保 安 部 第 四 管 区 海 上 保 安 部 東 海 農 政 局 津 農 政 事 務 所 津 地 方 気 象 台 三 重 大 学 附 属 病 院 Ｎ Ｈ Ｋ 津 放 送 局 三 重 テ レ ビ 放 送 三 重 エ フ エ ム 放 送 伊 勢 赤 十 字 病 院 尾 鷲 総 合 病 院 鈴 鹿 中 央 病 院 い な べ 総 合 病 院 上 野 総 合 市 民 病 院 名 張 市 立 病 院 紀 南 病 院 松 阪 市 民 病 院 松 阪 中 央 総 合 病 院 済 生 会 松 阪 総 合 病 院 医 師 会 三 重 日 本 赤 十 字 社 三 重 県 支 部 市 立 四 日 市 病 院 天 花 寺 中 継 所 朝 熊 中 継 所 藤 坂 中 継 所 谷 の 山 中 継 所 行 野 浦 中 継 所 名 倉 中 継 所 端末局（消防本部局） 端末局（市町局） 端末局（警察署） 端末局（国関係機関局） 報道 医療 その他 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 6 4 2 3 3 2 2 3 2 2 2 2 2 2 2 2 1 1 2 2 2 2 2 1 2 2 2 2 2 2 2 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

別表３

機器名称

型番

数量

1 ＶＰＮルータ

ASR1001X-5G-VPN

1

2 ルータ

C891FJ-K9

1

3 Ｌ２ＳＷ

WS-C2960X-24TS-L

5

4 光変換コネクタ

GLC-LH-SMD=

5

5 ルータ

C891FJ-K9

3

6 接続用スイッチ

WS-C3850-24T-E

2

7 ＦＷ

FG-300D-US

2

8 ＳＸ変換モジュール

FG-TRAN-GC

8

9 ＦＷ

FG-100D-US

1

機器名称

型番

数量

1 ＶＰＮルータ

ASR1002（ZTVからの移設品）

1

2 ルータ（有線用）

Catalyst6506E

1

3 ルータ（多重用）

Cisco7513

1

4 Ｌ３ＳＷ

統制室、ＲＦ（遠方監視用）

2

5 ＳＷ－ＨＵＢ

8

障害対応において乙が負担する対象機器

機器名称

型番

数量

1 ＶＰＮルータ

ASR1001X-5G-VPN

1

2 ＦＷ

FG-300D-US

2

3 ＳＸ変換モジュール

FG-TRAN-GC

8

ネットワーク保守　対象機器（H28防災ネットワーク再構築工事納入機器）

ネットワーク保守　対象機器（H28以前から防災行政無線設備保守点検対象となっていた機器）
