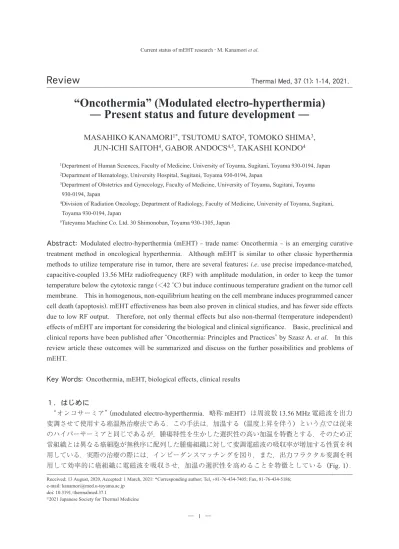

Review Thermal Med, 37 (1): 1-14, 2021.. “Oncothermia” (Modulated electro-hyperthermia) ― Present status and future development ―. MASAHIKO KANAMORI1*, TSUTOMU SATO2, TOMOKO SHIMA3, JUN-ICHI SAITOH4, GABOR ANDOCS4,5, TAKASHI KONDO4. 1Department of Human Sciences, Faculty of Medicine, University of Toyama, Sugitani, Toyama 930-0194, Japan 2Department of Hematology, University Hospital, Sugitani, Toyama 930-0194, Japan 3Department of Obstetrics and Gynecology, Faculty of Medicine, University of Toyama, Sugitani, Toyama 930-0194, Japan. 4Division of Radiation Oncology, Department of Radiology, Faculty of Medicine, University of Toyama, Sugitani, Toyama 930-0194, Japan. 5Tateyama Machine Co. Ltd. 30 Shimonoban, Toyama 930-1305, Japan. Abstract: Modulated electro-hyperthermia (mEHT) ‒ trade name: Oncothermia ‒ is an emerging curative treatment method in oncological hyperthermia. Although mEHT is similar to other classic hyperthermia methods to utilize temperature rise in tumor, there are several features; i.e. use precise impedance-matched, capacitive-coupled 13.56 MHz radiofrequency (RF) with amplitude modulation, in order to keep the tumor temperature below the cytotoxic range (＜42 °C) but induce continuous temperature gradient on the tumor cell membrane. This in homogenous, non-equilibrium heating on the cell membrane induces programmed cancer cell death (apoptosis). mEHT effectiveness has been also proven in clinical studies, and has fewer side effects due to low RF output. Therefore, not only thermal effects but also non-thermal (temperature independent) effects of mEHT are important for considering the biological and clinical significance. Basic, preclinical and clinical reports have been published after “Oncothermia: Principles and Practices” by Szasz A. et al. In this review article these outcomes will be summarized and discuss on the further possibilities and problems of mEHT.. Key Words: Oncothermia, mEHT, biological effects, clinical results. １．はじめに. “オンコサーミア”（modulated electro-hyperthermia，略称 mEHT）は周波数 13.56 MHz電磁波を出力変調させて使用する癌温熱治療法である．この手法は，加温する（温度上昇を伴う）という点では従来のハイパーサーミアと同じであるが，腫瘍特性を生かした選択性の高い加温を特徴とする．そのため正常組織とは異なる癌細胞が無秩序に配列した腫瘍組織に対して変調電磁波の吸収率が増加する性質を利用している．実際の治療の際には，インピーダンスマッチングを図り，また，出力フラクタル変調を利用して効率的に癌組織に電磁波を吸収させ，加温の選択性を高めることを特徴としている（Fig. 1）．. Current status of mEHT research ・ M. Kanamori et al.. 1― ―. Received; 13 August, 2020, Accepted: 1 March, 2021: *Corresponding author; Tel, +81-76-434-7405; Fax, 81-76-434-5186; e-mail: [email protected] doi: 10.3191/thermalmed.37.1 ©2021 Japanese Society for Thermal Medicine. 従って，mEHTにおいては電磁波の熱作用も関わるが，温度に依存しない作用も効率的に利用するため，非熱的作用も重要な因子となっている．このため，電磁波出力は 150 W，最新機器でも 340 W（通常の高周波加温装置の 1/10～1/5程度）と低い．装置は，治療用円盤型電極とベッド全体のアースを兼ねた対向電極とから構成される．従って，利点としては，1）電磁波出力が低いため，機器の小型化が可能で，専用のシールドルームは不要である．また，2）同様に出力が低いため，火傷等の有害事象を抑えた治療が可能である．さらに 3）患部の温度到達を目的としないので，高出力での温度上昇・維持を目指す既存の温熱治療に比べて患者の負担も少ない．4）係る医療スタッフも少なくてすむ．一方で，汎用性の高い機器で諸外国 30か国以上での利用が進んでいるものの，温度上昇のみならず電磁波の非熱的作用を利用しているため，以下の課題，1）既存の生物学的論文データ（温度―細胞生存率の関係）はそのまま充当できない，2）電磁波の非熱的作用について，その治療機序が明らかになっていない部分がある，3）症例報告は多くあるが，臨床無作為試験結果が少ない，などが挙げられる． “オンコサーミア”については 2011年に出版された Szasz A.教授らによる”Oncothermia: Principles and Practices”1)があり，本装置開発に係る歴史から臨床データまで示した名著であるが，その後の現在に至る科学的知見をまとめた邦文の総説はまだない．本総説では，mEHTに関して報告された知見に基づき，基礎，前臨床および臨床に関する最近の動向について概説する．. ２．mEHTに関する基礎研究. mEHTは高い到達温度を目指す温熱治療様式とは異なるので，温度上昇を利用しつつ，他の様式と併用することにより治療効果を増強することが期待される．免疫治療との併用効果を目指して，樹状細胞投与と mEHTによる全身性抗腫瘍効果が調べられた2)．これによれば，併用により CD3+，CD8+細胞が増え，免疫組織学的検討では併用群の腫瘍組織に CD8および S100が強く発現した．mEHT単独で GP96（hsp90のホモログで，小胞体に発現する熱ショックタンパク質）発現が対照群に比べて増加しており，GP96が遠隔効果を担う分子と考えられることより，樹状細胞併用による効果増強に寄与した．mEHTと樹状細胞免疫治療を用いて免疫学的微小環境を改善する試みがされた．CT26結腸直腸癌モデルでは併用により，腫瘍増殖は阻害され，Hsp70の遊離の促進が認められた．腫瘍組織内では好中球やマクロファージが増え，好酸球の浸潤が誘導された3)． Andocsらは移植 HT29結腸直腸癌を対象に細胞死に係る DAMP（damage/ danger-associated molecular pattern）分子の挙動に注目して mEHT処理し 216時間後まで調べた．4時間後，小胞体内のカルシウム結合タンパク質 calreticulin（ER（endoplasmic reticulum）に存在する Ca2+結合性のレクチン様分子シャペロン）の，14～24時間では Hsp70，24～216時間では Hsp90の細胞質から細胞膜への移動を認めた．HMGB1（high-mobility group box1 protein）は腫瘍細胞核からは 24時間後以降に遊離. Thermal Med, 37[1]: 1-14, 2021.. 2― ―. Fig. 1. An example of modulated signal using for “Oncothermia” treatment.. mEHTでは周波数 13.56 MHzのラジオ波に癌細胞・組織への選択性を高めるため 1/fノイズの振幅変調（amplitude modulation）をかけて使用している．原図は https://en.m.wikipedia.org/wiki/ File: Illustration_of_Amplitude_Modulation.pngより引用・改編して使用．. され，腫瘍細胞からは 48時間で消失することも判明した．mEHTは一連の DAMP関連シグナルを動かす可能性を示した4)．彼らはまた，ヒトリンパ腫細胞株 U937細胞を用いて通常のハイパーサーミア（HT，恒温水槽による）と mEHTの効果についてアポトーシスを指標に比較した．処理後 3時間のアポトーシス誘発率 20%水準での比較では mEHTの 40 °Cは HTの 44 °Cによる加温に相当した．この効率的な細胞死誘導は細胞膜上のラフト構造や細胞間接触の変化が変調電磁波による選択的加温の結果によると思われ，mEHT 加温を”ナノヒーティング”と称している5)．但し，mEHT加温に係る標的分子の探索は今後の課題である． mEHTによる細胞死に係る遺伝子群についての検討がされた．ヒトグリオーマ U87-MGや A172細胞を用い，処理後の遺伝子発現解析をしたところ，E2F1（E2F transcription factor 1）および CPSF2 （cleavage and polyadenylation specific factor 2）の発現増加が認められたのに対して，ADAR（adenosine deaminase RNA specific）や PSAT1（phosphoserine aminotransferase 1）は低下した．ウエスタンブロット解析でも，E2F1および p53の増加と PARR-1（Poly (ADP-ribose) polymerase1）の低下を認め，E2F1 介在アポトーシスの関与を示唆している6)． mEHTにより肝がん細胞 HepG2を対象に 42 °C，30分処理したところ，HTに比べて 4倍多いアポトーシス生成があり，関連する caspase 3，8，9の発現を認めた．同時に mEHTに特徴的な Hsp70の細胞からの遊離および細胞膜の calreticulinおよび E-cadherinの発現も認めた7)．同様に肝臓がん HepG2 や Huh7を用いた研究では SPT4（transcription elongation factor）の増加と GPR64G（protein-coupled receptor 64）の減少を報告している．その後，p21の回復や procaspase 7，3の減少で，結果としてアポトーシスシグナルを促進することを示した8)．アポトーシスモデルでもある U937細胞を用いた例では 42 °C，30分の mEHT処理で，有意なアポトーシスの上昇および caspase 3活性化を認め，加えて Fas，JNK，ERKシグナルの活性化を認めているが，恒温水槽による 42 °C，30分処理では核の断片化は対照群と同様であり，caspase 3活性化はなかった9)（Fig. 2）．. Current status of mEHT research ・ M. Kanamori et al.. 3― ―. Fig. 2. Effects of conventional hyperthermia at 42 °C (B, E) and mEHT (modulated electro-hyperthermia) (C, F) on apoptosis in human lymphoma U937 cells. Control (A and D).. U937細胞の処理温度は 42 °C，処理時間は 30分である．図 Aは対照群，図 Bは恒温水槽による 42 °C処理群，および図 Cはオンコサーミア（mEHT）処理による 42 °C処理群のギムザ染色画像を示す．図 D，E，および Fはこれらに対応する caspase 3に関する蛍光画像を示す．mEHT処理群で明瞭な核の断片化（図中の白矢印）および caspase 3の活性化が認められる．. 報告されたmEHT誘発細胞死にはアポトーシスが多いが，オートファジーも関係している．mEHTは，通常の HTに比べると腫瘍細胞膜，特に脂質ラフトに熱損傷を集積しやすく，アポトーシスを誘導するとされている．卵巣がんや子宮頸がん細胞を用いた実験では，mEHTとオートファジー阻害剤である 3-Methyladenineの併用によって，アポトーシスが増加するとの結果が報告され，mEHT誘導細胞死にオートファジーが関与することを示した10)．最近では，mEHTの非熱効果を薬剤分子の取り込み増加に利用する研究もある．ドキソルビシン（Dox）を含有するリポゾーム製剤（doxorubicin hydrochloride: Lipodox）と mEHTあるいは対照となる温熱処理（HT）を併用して，培養細胞およびマウス移植腫瘍モデルでその効果の比較結果が報告された．細胞として，ヒト肝癌由来 HepG2，同肺癌由来 A549，同グリオーマ由来 U87MG，マウス結腸癌由来 CT26を使用した．HTあるいは mEHTと併用し（両者とも温度条件は 42 °C，30分），viabilityの低下を調べたところ，全細胞株で Lipodox併用により，さらなる減少を引き起こした．mEHT併用時の細胞内取り込みについて Dox蛍光を指標に調べたところ，細胞株 HepG2＞A549＞U87MG＞CT26の順であった．Lipodoxの取り込みについて，NaN3（ATPase阻害剤），chlorpromazine（クラスリン介在エンドサイトーシス経路阻害剤），およびWortmannin（マクロピノサイトーシス阻害剤）で取り込みの抑制が認められた．Wortmanninは，また，mEHT+Lipodoxによる viability低下を顕著に抑制した．CT26 を用いたマウス移植腫瘍系でも，mEHT+Lipodox群で明らかな腫瘍増殖抑制が認められるとともに， HT+Lipodox群に比べて腫瘍内取り込みも約 2倍に増加した．以上の結果から，mEHTは，エネルギー依存性マクロピノサイトーシスを介して Lipodoxの腫瘍内取り込みを増やし，治療効果に寄与すると報告されている11)．放射線応答における，HIF-1 α挙動に注目した mEHTとの併用効果の報告もある．本報告12)では，① 高線量放射線は血管損傷を引き起こし，血流を低下させ，腫瘍の低酸素状況を亢進する，②これによる低酸素は HIF-1 αやその標的遺伝子である VEGFを活性化し，血管新生や再発を促進する，③これに対して，温熱は腫瘍の酸素化を誘導し，放射線誘発 HIF-1 αおよび標的遺伝子の発現誘導を阻害するとの仮説を立て，これを検証した．腫瘍モデルとして，C3Hマウスの皮下に植えた FSaII線維肉腫を用い， 60Coのγ線および mEHTによる 41 °C（腫瘍中心部）30分処理を，単独および併用で行なった．腫瘍内の血液還流は Hoechst 33342，低酸素はピモニダゾールによる免疫蛍光画像の観察と定量化で評価した． HIF-1 α，CA9および VGEFについては免疫組織学的に調べ，アポトーシスは TUNNEL染色で，腫瘍増殖は腫瘍径測定で評価した．放射線を 15 Gy照射すると，腫瘍の血流低下，低酸素状態の亢進， HIF-1 α，CA-9および VGEF発現を誘導した．一方，mEHTを併用すると，血流の増加，腫瘍の酸素化，放射線誘発 HIF-1 α，CA-9および VGEF発現の抑制を引き起こした．さらに，腫瘍細胞のアポトーシスを増強し，腫瘍増殖の遅延を招いた．増殖遅延効果は放射線照射前に mEHTを行った場合の方が高かった．これらの結果は mEHTが放射線による抗腫瘍効果の増強を示すものであるが，機序として放射線による HIF-1 α発現誘導の阻害効果が関わることが示された12)．放射線との併用については異なる細胞種で研究されている．ラット神経膠肉腫 9L細胞，ヒト乳癌 MCF7細胞およびイヌ腎癌MDCK細胞を用いた相乗効果の程度を比較した場合には 9L細胞のみで相乗効果（超相加効果）が認められたが，他の細胞MDCK，MCF7では放射線感受性が相対的に高いこともあり，相乗効果は認められなかった13)． C26マウス結腸直腸癌細胞を BALB/cマウスに移植した系での mEHTの単独および免疫誘導による抗腫瘍効果が検討された．組織学的検討では Ki67タンパク質の低下で示される細胞周期進行の停止，細胞核の縮小，アポトーシス小体，DNA断片化，caspase 8および 3の活性化，baxのミトコンドリア. Thermal Med, 37[1]: 1-14, 2021.. 4― ―. への移行，cytochrome cの遊離，が認められた．DAMPシグナルの Hsp70，calreticulin，HMGB1非ヒストン性染色体タンパク質の遊離も認め，同時に S100+提示樹状細胞や CD3+T細胞の腫瘍内移入を観察した．クロロゲン酸に富む T細胞促進因子を併用すると非処理の反対側の腫瘍でも腫瘍細胞死を誘導した．また，免疫原性細胞死の関与と遠隔効果を認めた14)．さらに，同じ C26マウス結腸直腸癌細胞で，mEHTにより calreticulinと Hsp70の上向き調節および遊離を認めた．その後，p21，BAX， PUMAは増加したが，XIAP，BCL-2，BCLXLは発現が低下した．24時間後ではリン酸化 p53の増加と核移行を認め，リン酸化 Aktは減少，caspase 3依存性アポトーシスを誘導した．p21介在増殖停止も認め，mEHTと Dox併用による化学療法増強効果に関しても検討された．mEHT（～42 °C）は大きな免疫原性を示さない条件で p53介在増殖停止を誘導した15)．メラノーマ B16F10を対象に調べたところ，腫瘍の縮小および細胞質，細胞膜の HSP70は増加した．PUMA，AIF-1と caspase 3の増加もあったが，有意なアポトーシスは認められなかった．DNA二本鎖切断の指標であるリン酸化 H2AXを認め， p53が活性化された．p53活性化因子 nutlin-3の添加効果は相加的に細胞生存率を下げた．mEHTは DAMP損傷シグナル分子，hsp70，HMBG1および ATPを促進し，腫瘍の免疫原性を上げたが，MHC-I やMelan-Aの発現を下げた16)．以上，細胞の種類や実験系も異なるが，mEHTは 41 °C～42 °Cの温度，処理時間では 30分～1時間の条件ではアポトーシスを起こしやすく，これによるミトコンドリア関連のシグナル伝達が活性化されている（Table I）．また，DAMPシグナルの Hsp70，calreticulin，HMGB1の関与から免疫原性細胞死. Current status of mEHT research ・ M. Kanamori et al.. 5― ―. Table I. Effects of mEHT on cell death and growth inhibition in cultured cancer cells and tumor models. Authors Ref. Cells/Cancer model Endpoint Temp (°C), min Remarks. Qin W et al. 2) SCCVII squamous cell ca. Growth, Histochemistry N/A Combination with DC. Tsang Y-W et al. 3) CT26 murine colorectal ca. Growth, Apoptosis 42, 30 Combination with DC. Andocs et al. 4) HT29 colorectal ca. DAMP signal Immunogenic cell death. Andocs et al. 5) U937 human lymphoma Cell death 39～41, - mEHT vs water bath. Cha et al. 6) U87-MG & A172 human glioma Gene expression Apoptosis, E2F1, CPSF2 up-r.. Yang KL et al. 7) HepG2 hepatoma cells Cell death 42, 30 Hsp, Calreticulin, E-cadherin.. Jeon T-W et al 8) Huh7 and HepG2 liver ca. Apoptosis, Genes 42, 60 SEPT4 up-r., GPR64 down-r.. Andocs et al. 9) U937 human lymphoma Apoptosis, Genes 42, 30 mEHT vs water bath. Yang W et al. 10) Ovary ca, colorectal ca. Apoptosis Effects of 3MA. Tsang YW et al. 11) HepG2, A549, U87MG, CT26 Viability, growth 42, 30 “Lipodox” incorporation. Kim W et al. 12) FSaII fibrosarcoma Growth, apoptosis 41, 30 Radiation and HIF-13. McDonald et al. 13) 9L, MCF7, MDCK Apoptosis, CFU Radiation, enhancement in 9L. Vancsik et al. 14) C26 colorectal ca. Apoptosis, DAMP signal 42, 30 Immunogenic cell death. Vancsik et al. 15) C26 colorectal ca. Apoptosis, cell cycle arrest 42, 30 Combination with DOX. Besztercei B et al. 16) B16F10 melanoma Histochemistry 42, - Immunogenic cell death. DC, dendritic cells; DAMP, damage associated molecular patterns; E2F1, E2F transcription factor 1; CPSF2, cleavage and polyadenylation specific factor 2; up-r, up regulation; down-r, down regulation, SEPT4, septin-4; GPR64, G protein-coupled receptor 64; 3MA, 3-methyl adenine; DOX, doxorubicin. の関与する可能性もあり，これらは遠隔効果を担うかもしれない（Fig. 3）．同じ温度での比較では mEHTは HTより効率的に細胞死を誘導すること，細胞内への薬物取り込み増強も期待できることは本治療上の特長であろう．今後は，mEHTにおける温度に依存しない電磁波の非熱的作用に係る分子群を明らかにすることが期待される．. ３．前臨床研究（薬物動態試験と温度測定）. mEHTが薬物の吸収と血中濃度に与える影響が報告されている17)．12名の被験者が中枢神経に作用する鎮痛剤であるネホパム（nefopam hydrochloride）を経口内服した後に血中濃度を測定し，その 7日後，再びネオパムを経口内服し，その血中濃度を測定したものである．この際には内服の 30分後から mEHTを用いて腹部に 1時間（最初の 10分は 100 W，次の 10分は 120 W，残りの 40分は 150 W）加温した．その結果，mEHTの使用によって maximum plasma concentration（Cmax）は増加し，time to Cmax（Tmax）は短縮した．一方で，area under the curve（AUC）に変化を認めなかったことから， mEHTの併用は薬物の吸収を増やし血中濃度を高めるが，有害事象は増強させないと考察している．また，Baloghら18)は，麻酔したブタを利用して mEHTによる加温中の肝臓内の温度変化を超音波ガイド下に挿入した蛍光温度プローブを用いて測定した．温度上昇はインピーダンスマッチングの条件に依存したが，吸収/投射パワー比は 90%以上であった．肝臓内の温度は 40 °C以上を保つことができ， 43 °Cも可能であった．その後，Leeら19)はヒト子宮頸癌 20例を対象に mEHTによる加温中の温度を測定するとともに 3Dカラードップラーで腫瘍血流を報告した．加温前の腫瘍周辺温度は 36.7± 0.2 °C であり，60分加温後，38.5± 0.8 °Cとなった．顕著な収縮期最大流速/拡張末期流速比（SD ratio），抵抗係数（resistance index: RI値）の低下を認め，腫瘍血流の増加を示した．. Thermal Med, 37[1]: 1-14, 2021.. 6― ―. Fig. 3. Possible mechanism of immunogenic cell death and apoptosis induced by mEHT (modulated electro-hyperthermia).. オンコサーミア（mEHT）により，細胞内ではアポトーシス関連分子が活性化され，アポトーシス誘導と細胞増殖の停止を招く．一方，DAMP（damage/ danger-associated molecular pattern）関連分子も活性化され，immunogenic cell deathに関係する．. ４．mEHTに関する臨床報告 4-1. 脳腫瘍 2006年，イタリアの Fiorentiniら20)は，再燃した脳腫瘍症例 12例に対して，テモゾロミド（temozolomide: TMZ）を基本とした化学療法と mEHT治療を行い，complete remission（CR）1例を含む 3例（有効率 25%）に改善を認めたと報告した．その後，2010年にはドイツのWismethら21)は膠芽腫など 15例に実施し，partial remission（PR）2例を報告した．さらに，2017年には Roussakowら22). が再発した膠芽腫 54例に対して TMZ療法と mEHTの併用で治療を報告した．TMZ 100 mg/m2/dayを 21日間連続投与した後に 7日間休薬するプロトコールで，28日サイクルを繰り返し，mEHT加温は 1 回 1時間（最高 150 W）で 3日ごと 3ヶ月間継続した．生存期間の中央値に有意差はなかったものの， effect-to-treatment analysisや cost-effectiveness analysisなどの追加解析により，生存期間や医療経済に寄与すると報告している．. 4-2. 肺腫瘍 2013年，ハンガリーの Rubovszkyら23)は非小細胞性肺癌（non-small cell lung cancer: NSCLC）の骨転移例（64歳男性）に対して，血管内皮細胞増殖因子のモノクロナール抗体であるベバシズマブ（Bevacizumab）と mEHT（週 3回，70 W，計 125回）の併用で，腫瘍が約 2/3の大きさに縮小したことを報告した．翌年，mEHTの開発者である Szasz24)は中国や韓国内で発表された肺癌のデータをまとめ，Korean J Thoracic Cardiovasc Surgに掲載した．ここでは Stage IIIBと IVの症例についてmEHT（20 回隔日）併用化学療法群（75例）と化学療法単独群（40例）を半年毎に比較して，PR症例が mEHT 併用化学療法群で約 2倍（30%から 60%）に増加したことやカプランマイヤー法による生存期間（overall survival: OS）の改善が記載されている．また小細胞性肺癌（SCLC）についてまとめられた別のデータでもmEHT併用化学療法群（23例）と化学療法単独群（8例）を比較して，カプランマイヤー法による OSの改善があり，同様の結果はブダペストの 2病院で行われた臨床例でも得られている． 2015年，韓国からは 75歳で Stage IIIBの NSCLCが症例報告された25)．年齢や全身状態から化学療法の適応とはされず，放射線照射（64.8 Gyの 36回分割，3次元照射）と mEHT併用治療となった． mEHTは 1回 60分，週 2回で合計 12回が行われ，重篤な有害事象はなく，腫瘍は完全に消失し，18ヶ月後も再発なく経過観察中と報告した．また，NSCLCには中国の Ouら26)によるビタミン C大量投与による論文（Stage IIIBと IVを対象）がある．この研究はその後に 97例を対象にした無作為比較試験を行い，2020年にその結果が報告された27)．mEHTとともに 1 g/kgのビタミン C大量投与を行う治療群と best supportive care（BSC）のみを行った群を比較したもので，progression-fee survival（PFS）が 1.85か月から 3か月に延び（p＜0.05）， OSが 5.6ヶ月から 9.4ヶ月（p＜0.05）になることで Quality of Life（QOL）の改善につながった．. 4-3. 消化器系腫瘍 2020年，韓国の Youら28)は進行直腸癌に対する第 II相試験を報告した．60例の患者を対象に術前化学療法（5-FU静注または経口カペシタビン）と放射線治療（40 Gyの 20回分割）に加えて週 2回の mEHTを行った．60例がこのプロトコールを完遂し，40例（66.6%）に腫瘍の縮小がみられ，53例（88.3%）でリンパ節転移の stageが改善した．病理学的な CR症例も 9例（15%）に認められた．温熱自身による有害事象は 16例（26.7%）であったが，1例を除き Grade 1に留まった．肝細胞癌についてはイタリアの Gadaleta-Caldarolaら29)が，分子標的治療薬であるソラフェニブ. Current status of mEHT research ・ M. Kanamori et al.. 7― ―. （Sorafenib）400 mg，1日 2回連日投与と mEHT週 3回 6週間実施することで，21例中 PR1例，stable disease（SD）11例を認め，残りは PDであったと報告した（2014年）．また，膵癌の予後は一般的に悪いが，2019年のイタリアの Fiorentiniら30)による 106名の stage III-IV症例の報告から mEHTが治療の選択肢として示唆されている．mEHT治療群は 39例で，1回につき 60-150 W，40-90分の照射を受けており，このうち 32例（84.6%）は同時に化学療法または放射線治療を受けた．mEHT非治療群は 67例で，55.2%は併用治療を受けた．3ヶ月後の効果判定で，mEHT治療群のうち 5例が追跡できなかったが，PRが 22/34例（64.7%），SDが 10/34例（29.4%），progressive disease（PD）が 2/34例（8.3%）であった．生存期間中央値は mEHT併用群が 18.0ヶ月，mEHT非併用群が 10.9ヶ月であったことから， mEHTを進行膵癌治療の選択肢として検討すべきとしている．. 4-4. 癌性腹膜炎腹水を伴う癌性腹膜炎は特に予後が悪いが，mEHTの効果が検討されている．2017年，中国の Pang ら31)は 260例の無作為第 II相試験を行い，有効性と安全性を報告した．治療群では mEHT（1回 60分， 1日おき 4週）を 14回施行した．また，患者それぞれの「証」に基づいて調合された漢方薬を毎日 400 mL内服した．対照群ではシスプラチン（30-60 mg）およびフロロウラシル（500-600 mg/m2）が 1 週おきに計 2回で腹腔内へ投与された．治療開始 1ヶ月後の奏功率は，治療群が 77.7%（101/130），対照群が 63.9%（73/130）と，治療群が優っており（p＜0.05），QOLも治療群が 49.2%（対照群が 32.3%）と高かった（p＜0.05）．有害事象の発生率は，治療群が 2.3%（3/130）で，対照群の 12.3% （16/130）に対して少なく（p＜0.05），mEHTと漢方薬の組み合わせは有効で，かつ安全性の高い治療であると結論づけている．. 4-5. 女性生殖器腫瘍 2019年，韓国のYooら32)は卵巣癌の第 I/II相試験として，再発した 19例の進行卵巣がんを対象に行った週 2回，1回 1時間の mEHTについて報告した．Maximal tolerated dose（MTD）を決定するため，最初の 3週は投与量を漸増した．最大量である 110 Wで 20分，130 Wで 20分，150 Wで 20分，合計 1時間の照射でも，dose limiting toxicity（DLT）と定めるグレード 2の熱傷や，照射に対する不耐例は認められなかった．これをMTDとし，4週以降はこの照射量で継続した．しかし，SDと判定されたのは 1名のみ（12.5%）で，残りの 18名は中央値 4ヶ月で PDと判定され，生存期間中央値は 8か月であった．QOL評価の中の身体に関する評価は低下していったが，社会性，情緒性，機能性には有意な変化はなかった．子宮頸癌については，2017年に韓国の Leeら33)が化学療法単独群 20例と mEHTを週 3回実施した併用群 18例について比較したところ，併用群の方で効果が高く（CR9例を含む），OSも有意に長くなった（p=0.028）と報告した．その後の 2019年に南アフリカのMinnaarら34)は HIV陽性/陰性の子宮頸癌（stage IIB-IIIB）患者 271例を対象に，第 III相試験（無作為比較試験）を行った．治療はシスプラチン 80 mg/m2に加えて放射線治療（外部照射 50 Gy/25回と腔内照射 3回）を基本に行い mEHTを実施するか否かである．治療後 6ヶ月のデータが有用である 202例を分析した．対照群での局所無増悪生存率が 19.8%であったのに対して mEHT併用群は 38.6%と高く，有効な治療法であることを述べた．また局所制御率も対照群が 24.1%であるのに対して，mEHT併用群は 45.5%と高かった．彼らは 2014 年から 2017年にかけて行われたこの第 III相試験に対して QOL評価を行ったところ，mEHTにより疲労，痛み，情緒および認知機能が改善したと述べている35)．また，同様にこのシリーズに関連して 108. Thermal Med, 37[1]: 1-14, 2021.. 8― ―. 例の画像データを用い，放射線治療照射野内外のリンパ節を前後比較したところ，mEHT併用群で PETでの集積が消失する症例（complete metabolic resolution）が多く認められた（対照群が 5.6%に対して mEHT併用群では 24.1%，p=0.013）36)．. 4-6. その他の腫瘍症例報告の段階のものであるが，左腎に発症したウイルムス腫瘍（17歳女性）で，肺転移と肝転移を発症した症例で，左腎の摘出後に化学療法と放射線照射が施行され，さらに複数の漢方薬や免疫調節薬であるチモシンアルファ1（thymosin- α 1: Zadaxin®）とともに mEHTで加療された．その結果，転移巣の肺病変に増大はなく，肝病変が消失した37)．他にも 49歳女性の乳癌（平滑筋肉腫）のチロシンキナーゼ阻害剤であるパゾパニブ（pazopanib）と mEHTの併用療法によるサルベージ治療について報告されている38)．また，70歳女性の乳癌肝転移に対して免疫療法と mEHTの併用療法を行い，初回手術後 66か月にわたり，QOLを保ちながら経過観察できたことも報告されている39)．. ５．mEHTの将来展望. Szasz AMら40)は mEHTの安全性と有効性について，子宮頸癌，脳腫瘍および腹膜転移についての項目を設けて記載している．これまでの臨床経験の多くはヨーロッパまたは韓国・中国であったが，日本にも mEHT機器が現在 7台導入されており，今後さらに，広まることが予想される．mEHTによる第 II，III相試験についての一覧を Table IIにまとめた．ほとんどの報告がここ数年の掲載であり，急速に臨床研究が進んでいるものと思われる．臨床現場での使用方法については mEHTの有害事象がほとん. Current status of mEHT research ・ M. Kanamori et al.. 9― ―. Table II. Phase II and III clinical trials using mEHT. Phase Authors Target tumor/ cases Results Ref.. Phase I/II clinical trial Yoo H.J., et al. (2019) Ovarian cancer/19 cases The mEHT treatment was feasible without any complication.. 32). Phase II clinical trial Fiorentini G., et al. (2006) Brain (Malignant gliomas)/ 12 cases. CR: 1case, PR: 2 cases 20). Gadaleta-Caldarola G., et al. (2014) Hepatocellular carcinoma/ 21 cases. PR: 1case, SD: 11 cases 29). You S.H., et al. (2020) Rectal cancer/ 60 cases down size: 40 cases 28). Phase II randomized Pang C.L.K., et al. (2017) Peritoneal carcinomatosis/ 260 cases. CR: 49 case, PR: 52 cases 31). controlled trial Ou J., et al. (2020) Lung cancer/ 97 cases PR: 5 case, SD: 16 cases 27). Phase III randomized controlled trial. Minnaar C.A., et al. (2019) Cervical cancer/ 271 cases (6-months LDFS) mEHT: 38.6%/ control: 19.8% (6-months LDC) mEHT: 45.5%/ control: 24.1%. 34). Minnaar C.A., et al. (2020) Cervical cancer/ 271 cases The mEHT did not cause unexpected CRT-related toxicities.. 35). Minnaar C.A., et al. (2020) Cervical cancer/ 271 cases The mEHT provies an abscopal effect.. 36). mEHT: modulated electro-hyperthermia, CR: complete remission, PR: partial remission, SD: stable disease, LDFS: local disease free survival LDC: local disease control. どないため，標準治療あるいは新規治療と mEHTを併用して，より高い根治性を求める下記の 1）～4）の場合と，補完治療を目的として単独治療を行う 5）～8）の場合が考えられる（Fig. 4）． 1）標準治療と併用し，治療効果を高める目的で用いる場合（併用） 2）標準治療と併用するが，副作用を減らす目的のために標準治療を減量する場合（併用） 3）新規治療と併用し，治療効果を高める目的で用いる場合（併用） 4）新規治療と併用するが，副作用を減らす目的のために標準治療を減量する場合（併用） 5）標準治療での選択肢がないが，有効性が期待できる場合（単独） 6）標準治療に効果がない，あるいは副作用が強く，適応できない場合（単独） 7）病期が進行し標準治療が適応できず，QOLの改善を主な目的とする場合（単独） 8）患者が標準治療を望まない場合（単独）. 従来から，固形腫瘍であれば外科的手術にて確実に取り去ることで最も根治が期待できる．一方，浸潤性に発育しているか，あるいはスキップ転移例では，mEHTの併用により，さらに確実に治療ができるかもしれない．化学療法，放射線治療あるいは免疫療法などの進歩により，単独治療でも根治できる可能性が増えてきたが，mEHTの併用による治療効果の向上も期待できる．また有害事象を減らすために，標準治療の減量が目指せる選択肢として成り立つのであれば，mEHT の意義は極めて大きい．また神経膠腫や膵癌など従来から難治性と考えられている腫瘍に対しても mEHTは新たな選択肢としても期待される．一方，補完的治療であっても腫瘍の縮小，あるいは長期にわたる増殖の停止が得られるのであれば，患者の QOL改善に役立つものと考えられる．このような適応を考えるのであれば単独治療（monotherapy）と併用治療（combined therapy）のあり方を区別して臨床的に検討していかなければならない． mEHT併用治療を考える場合は，mEHT をネオアジュバントとして用いるか，アジュバントとして用いるべきかを検討しなければならない．標準療法を主治療とする場合，その前後のどちらに用いるか（両者実施も可能），あるいは同時に行う選択肢も可能である．mEHTのメカニズムから考えると癌細胞にアポトーシスを誘導させた直後に化学療法や放射線治療. Thermal Med, 37[1]: 1-14, 2021.. 10― ―. Fig. 4. Purpose and procedures for the clinical use of “Oncothermia” treatment.. 併用治療で行う場合本文中の 1）の適応として，標準治療との併用を行い，その効果を向上させる．本文中の 2）の適応として，標準治療の doseを減らして副作用を減じる．本文中の 3）の適応として，新規治療との併用を行い，その効果を向上させる．本文中の 4）の適応として，新規治療の doseを減らして副作用を減じる．. 単独治療で行う場合本文中の 5）～8）の適応として，補完治療を行う．（注）上記の 1）～8）の番号は，本文中の「5．mEHTの将来. 展望」に記載されたものと呼応している．. などを行うという方法が考えられる．逆に，薬剤や放射線治療を先に行い，その体内残存効果があるうちに mEHTによるアポトーシス誘導を行うという考え方も成り立つであろう．Tsang11)らはリポゾーム封入体の研究から，先に mEHTを行う効果は限定的ではないかと考察している．すなわち実臨床では薬剤や放射線治療を先に行うことを示唆している．しかし患者の立場からすると mEHTには概ね 1時間の治療時間を要するため，化学療法直後の有害事象（例えば悪心・嘔吐など）が強い場合に，この時間を耐えることは精神的あるいは肉体的な負担になるかもしれない．また mEHTは多少なりとも脱水状態を導くことがあり，その水分補給などの対策も考えなければならないなど，mEHT併用治療による相乗効果と有害事象のリスク軽減を考慮して，本邦においても医療機器承認を目指すべきである．. 引用文献. 1) Szasz A., Szasz N., Szasz O.: Onocthermia: Principles and Practices. Springer, 2011. 2) Qin W., Akutsu Y., Andocs G., Suganami A., Hu X., Yusup G., Komatsu-Akimoto A., Hoshino I., Hanari N., Mori M.,. Isozaki Y., Akanuma N., Tamura Y., Matsubara H.: Modulated electro-hyperthermia enhances dendritic cell therapy through an abscopal effect in mice. Oncol Rep, 32: 2373-2379, 2014.. 3) Tsang Y.W., Huang C.C., Yang K.L., Chi M.S., Chiang H.C., Wang Y.S., Andocs G., Szasz A., Li W.T., Chi K.H.: Improving immunological tumor microenvironment using electro-hyperthermia followed by dendritic cell immunotherapy. BMC Cancer, 15: 708, 2015.. 4) Andocs G., Meggyeshazi N., Balogh L., Spisak S., Maros M.E., Balla P., Kiszner G., Teleki I., Kovago C., Krenacs T.: Upregulation of heat shock proteins and the promotion of damage-associated molecular pattern signals in a colorectal cancer model by modulated electrohyperthermia. Cell Stress Chaperones, 20: 37-46, 2015.. 5) Andocs G., Rehman M.U., Zhao Q.L., Papp E., Kondo T., Szasz A.: Nanoheating without artificial nanoparticles part II. Experimental support of the nanoheating concept of the modulated electro-hyperthermia method, using U937 cell suspension model. Biol Med, 7: 1000247, 2015.. 6) Cha J., Jeon T.W., Lee C.G., Oh S.T., Yang H.B., Choi K.J., Seo D., Yun I., Baik I.H., Park K.R., Park Y.N., Lee Y.H.: Electro-hyperthermia inhibits glioma tumorigenicity through the induction of E2F1-mediated apoptosis. Int J Hyperthermia, 31: 784-792, 2015.. 7) Yang K.L., Huang C.C., Chi M.S., Chiang H.C., Wang Y.S., Hsia C.C., Andocs G., Wang H.E., Chi K.H.: In vitro comparison of conventional hyperthermia and modulated electro-hyperthermia. Oncotarget, 7: 84082-84092, 2016.. 8) Jeon T.W., Yang H., Lee C.G., Oh S.T., Seo D., Baik I.H., Lee E.H., Yun I., Park K.R., Lee Y.H.: Electro-hyperthermia up-regulates tumour suppressor Septin 4 to induce apoptotic cell death in hepatocellular carcinoma. Int J Hyperthermia, 32: 648-656, 2016.. 9) Andocs G., Rehman M.U., Zhao Q.L., Tabuchi Y., Kanamori M., Kondo T.: Comparison of biological effects of modulated electro-hyperthermia and conventional heat treatment in human lymphoma U937 cells. Cell Death Discov, 2: 16039, 2016.. 10) Yang W., Han G.H., Shin H.Y., Lee E.J., Cho H., Chay D.B., Kim J.H.: Combined treatment with modulated electro- hyperthermia and an autophagy inhibitor effectively inhibit ovarian and cervical cancer growth. Int J Hyperthermia, 36: 9-20, 2019.. 11) Tsang Y.W., Chi K.H., Huang C.C., Chi M.S., Chiang H.C., Yang K.L., Li W.T., Wang Y.S.: Modulated electro-hyperthermia- enhanced liposomal drug uptake by cancer cells. Int J Nanomedicine, 14: 1269-1279, 2019.. 12) Kim W., Kim M.S., Kim H.J., Lee E., Jeong J.H., Park I., Jeong Y.K., Jang W.I.: Role of HIF-1α in response of tumors to a combination of hyperthermia and radiation in vivo. Int J Hyperthermia, 34: 276-283, 2018.. 13) McDonald M., Corde S., Lerch M., Rosenfeld A., Jackson M., Tehei M.: First in vitro evidence of modulated electro- hyperthermia treatment performance in combination with megavoltage radiation by clonogenic assay. Sci Rep, 8: 16608,. Current status of mEHT research ・ M. Kanamori et al.. 11― ―. 2018. 14) Vancsik T., Kovago C., Kiss E., Papp E., Forika G., Benyo Z., Meggyeshazi N., Krenacs T.: Modulated electro-hyperthermia. induced loco-regional and systemic tumor destruction in colorectal cancer allografts. J Cancer, 9: 41-53, 2018. 15) Vancsik T., Forika G., Balogh A., Kiss E., Krenacs T.: Modulated electro-hyperthermia induced p53 driven apoptosis and. cell cycle arrest additively support doxorubicin chemotherapy of colorectal cancer in vitro. Cancer Med, 8: 4292-4303, 2019. 16) Besztercei B., Vancsik T., Benedek A., Major E., Thomas M.J., Schvarcz C.A., Krenács T., Benyó Z., Balogh A.: Stress-. induced, p53-mediated tumor growth inhibition of melanoma by modulated electrohyperthermia in mouse models without major immunogenic effects. Int J Mol Sci, 20: 4019 2019.. 17) Lee S.Y., Kim M.G.: The effect of modulated electro-hyperthermia on the pharmacokinetic properties of nefopam in healthy volunteers: A randomized, single-dose, crossover open-label study. Int J Hyperthermia, 31: 869-874, 2015.. 18) Balogh L., Polyák A., Pöstényi Z., Kovács-Haász V., Gyöngy M., Thuróczy J.: Temperature increase induced by modulated electrohyperthermia (oncothermia®) in the anesthetized pig liver. J Cancer Res Ther, 12: 1153-1159, 2016.. 19) Lee S.Y., Kim J.H., Han Y.H., Cho D.H.: The effect of modulated electro-hyperthermia on temperature and blood flow in human cervical carcinoma. Int J Hyperthermia, 34: 953-960, 2018.. 20) Fiorentini G., Giovanis P., Rossi S., Dentico P., Paola R., Turrisi G., Bernardeschi P.: A phase II clinical study on relapsed malignant gliomas treated with electro-hyperthermia. In Vivo, 20: 721-724, 2006.. 21) Wismeth C., Dudel C., Pascher C., Ramm P., Pietsch T., Hirschmann B., Reinert C., Proescholdt M., Rümmele P., Schuierer G., Bogdahn U., Hau P.: Transcranial electro-hyperthermia combined with alkylating chemotherapy in patients with relapsed high-grade gliomas - Phase I clinical results. J Neurooncol, 98: 395-405, 2010.. 22) Roussakow S.V.: Clinical and economic evaluation of modulated electrohyperthermia concurrent to dose-dense temozolomide 21/28 days regimen in the treatment of recurrent glioblastoma: A retrospective analysis of a two-centre German cohort trial with systematic comparison and effect-to-treatment analysis. BMJ Open, 7: e017387, 2017.. 23) Rubovszky G., Nagy T., Godeny M., Szasz A., Láng I.: Successful treatment of solitary bone metastasis of non-small cell lung cancer with combination of bevacizumab and hyperthermia. Pathol Oncol Res, 19: 119-122, 2013.. 24) Szasz A.: Current status of oncothermia therapy for lung cancer. Korean J Thorac Cardiovasc Surg, 47: 77-93, 2014. 25) Yeo S.G.: Definitive radiotherapy with concurrent oncothermia for stage IIIB non-small-cell lung cancer: A case report. Exp. Ther Med, 10: 769-772, 2015. 26) Ou J., Zhu X., Lu Y., Zhao C., Zhang H., Wang X., Gui X., Wang J., Zhang X., Zhang T., Pang C.L.K.: The safety and. pharmacokinetics of high dose intravenous ascorbic acid synergy with modulated electrohyperthermia in Chinese patients with stage III-IV non-small cell lung cancer, Eur J Pharm Sci, 109: 412-418, 2017.. 27) Ou J., Zhu X., Chen P., Du Y., Lu Y., Peng X., Bao S., Wang J., Zhang X., Zhang T., Pang C.L.K.: A randomized phase II trial of best supportive care with or without hyperthermia and vitamin C for heavily pretreated, advanced, refractory non- small-cell lung cancer. J Adv Res, 24: 175-182, 2020.. 28) You S.H., Kim S.: Feasibility of modulated electro-hyperthermia in preoperative treatment for locally-advanced rectal cancer: Early phase 2 clinical results. Neoplasma, 67: 677-683, 2020.. 29) Gadaleta-Caldarola G., Infusino S., Galise I., Ranieri G., Vinciarelli G., Fazio V., Divella R., Daniele A., Filippelli G., Gadaleta C.D.: Sorafenib and locoregional deep electro-hyperthermia in advanced hepatocellular carcinoma. A phase II study. Oncol Lett, 8: 1783-1787, 2014.. 30) Fiorentini G., Sarti D., Casadei V., Milandri C., Dentico P., Mambrini A., Nani R., Fiorentini C., Guadagni S.: Modulated electro-hyperthermia as palliative treatment for pancreatic cancer: A retrospective observational study on 106 patients. Integr Cancer Ther, 18: 1534735419878505, 2019.. 31) Pang C.L.K., Zhang X., Wang Z., Ou J., Lu Y., Chen P., Zhao C., Wang X., Zhang H., Roussakow S.V.: Local modulated electro-hyperthermia in combination with traditional Chinese medicine vs. intraperitoneal chemoinfusion for the treatment of peritoneal carcinomatosis with malignant ascites: A phase II randomized trial. Mol Clin Oncol, 6: 723-732, 2017.. Thermal Med, 37[1]: 1-14, 2021.. 12― ―. 32) Yoo H.J., Lim M.C., Seo S.S., Kang S., Joo J., Park S.Y.: Phase I/II clinical trial of modulated electro-hyperthermia treatment in patients with relapsed, refractory or progressive heavily treated ovarian cancer. Jpn J Clin Oncol, 49: 832-838, 2019.. 33) Lee S.Y., Lee N.R., Cho D.-H., Kim J.S.: Treatment outcome analysis of chemotherapy combined with modulated electro- hyperthermia compared with chemotherapy alone for recurrent cervical cancer, following irradiation. Oncol Lett, 8: 2403- 2406, 2017.. 34) Minnaar C.A., Kotzen J.A., Ayeni O.A., Naidoo T., Tunmer M., Sharma V., Vangu M.D., Baeyens A.: The effect of modulated electro-hyperthermia on local disease control in HIV-positive and -negative cervical cancer women in South Africa: Early results from a phase III randomized controlled trial. PLoS One, 14: e0217894, 2019.. 35) Minnaar C.A., Kotzen J.A., Naidoo T., Tunmer M., Sharma V., Vangu M.D., Baeyens A.: Analysis of the effects of mEHT on the treatment-related toxicity and quality of life of HIV-positive cervical cancer patients. Int J Hyperthermia, 37: 263-272, 2020.. 36) Minnaar C.A., Kotzen J.A., Ayeni O.A., Vangu M-D-T., Baeyens A.: Potentiation of the abscopal effect by modulated electro-hyperthermia in locally advanced cervical cancer patients. Front Oncol, 10: 376, 2020.. 37) Lee D., Kim S.S., Seong S., Cho W., Yu H.: Stage IV Wilms tumor treated by Korean medicine, hyperthermia and thymosin-α1: A case report. Case Rep Oncol, 9: 119-125, 2016.. 38) Lee S.Y., Lee N.R.: Positive response of a primary leiomyosarcoma of the breast following salvage hyperthermia and pazopanib. Korean J Intern Med, 33: 442-445, 2018.. 39) Schirrmacher V., Stücker W., Lulei M., Bihari A.-S., Sprenger T.: Long-term survival of a breast cancer patient with extensive liver metastases upon immune and virotherapy: a case report. Immunotherapy, 7: 855-860, 2015.. 40) Szasz A.M., Minnaar C.A., Szentmártoni G., Szigeti G.P.: Dank M.: Review of the clinical evidences of modulated electro- hyperthermia (mEHT) method: an update for the practicing oncologist. Front Oncol, 9: 01012, 2019.. ──────────────────────. Current status of mEHT research ・ M. Kanamori et al.. 13― ―. Abstract in Japanese. “ オンコサーミア ”（Modulated electro-hyperthermia）の現状と将来展望. 金森昌彦1・佐藤勉2・島友子3 齋藤淳一4・Gabor Andocs4,5・近藤隆4. 1富山大学学術研究部医学系人間科学講座 2富山大学附属病院，血液内科学 3富山大学学術研究部医学系，産婦人科学講座 4富山大学学術研究部医学系，放射線診断・治療学講座，放射線腫瘍学部門 5立山マシン（株）. 要旨: Modulated electro-hyperthermia（略称 mEHT），別名“オンコサーミア”は癌温熱療法における新たな治療法である．mEHTは腫瘍の温度上昇を治療に利用する点は通常のハイパーサーミア（癌温熱療法）と同様であるが，幾つかの異なる特長を有する．例えば，正確なインピーダンスマッチングを図る点，振幅変調した 13.56 MHzラジオ波（RF）を用いた容量結合型加温である点，腫瘍内温度はいわゆる“マイルドハイパーサーミア”水準の＜42 °Cに維持される点，腫瘍細胞膜に連続的な温度勾配を生じさせる点，等である．これによる細胞膜の不均一かつ非平衡な加温は腫瘍細胞のプログラム細胞死（アポトーシス）を誘発するとされる．また低出力の RFを用いるため火傷等の副作用も少ない．従って，mEHTの治療効果を考える場合には，熱作用のみならず，非熱作用（温度上昇に依存しない）の生物効果を考慮することが臨床的にも重要である．サース教授による“Oncothermia: Principles and Practices”が出版された後にも基礎，前臨床研究および臨床結果が数多く報告された．この総説では，最近の知見をまとめ，mEHTの課題と将来に向けたさらなる臨床応用の可能性について考察する．. Thermal Med, 37〔1〕: 1-14, 2021.. Thermal Med, 37[1]: 1-14, 2021.. 14― ―
