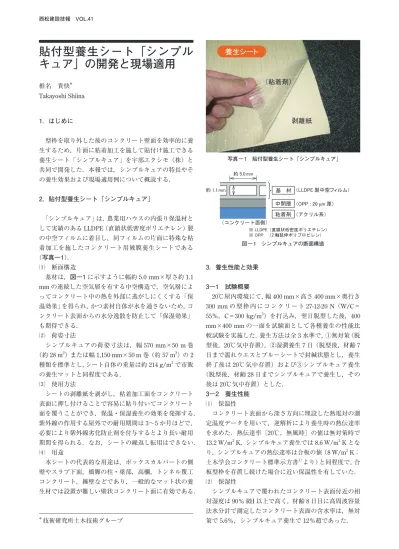

西松建設技報 VOL.41
貼付型養生シート「シンプル キュア」の開発と現場適用
椎名 貴快＊ Takayoshi Shiina
1．はじめに
型枠を取り外した後のコンクリート壁面を効率的に養 生するため，片面に粘着加工を施して貼付け施工できる 養生シート「シンプルキュア」を宇部エクシモ（株）と 共同で開発した．本報では，シンプルキュアの特長やそ の養生効果および現場適用例について概説する．
2．貼付型養生シート「シンプルキュア」
「シンプルキュア」は，農業用ハウスの内張り保温材と して実績のあるLLDPE（直鎖状低密度ポリエチレン）製 の中空フィルムに着目し，同フィルムの片面に特殊な粘 着加工を施したコンクリート用被膜養生シートである
（写真―1）．
⑴ 断面構造
基材は，図―1に示すように幅約5.0 mm×厚さ約1.1 mmの連続した空気層を有する中空構造で，空気層によ ってコンクリート中の熱を外部に逃がしにくくする「保 温効果」を得られ，かつ素材自体が水を通さないため，コ ンクリート表面からの水分逸散を防止して「保湿効果」
も期待できる．
⑵ 荷姿寸法
シンプルキュアの荷姿寸法は，幅570 mm×50 m巻
（約28 m2）または幅1,150 mm×50 m巻（約57 m2）の2 種類を標準とし，シート自体の重量は約214 g/m2で市販 の養生マットと同程度である．
⑶ 使用方法
シートの剥離紙を剥がし，粘着加工面をコンクリート 表面に押し付けることで容易に貼り付いてコンクリート 面を覆うことができ，保温・保湿養生の効果を発揮する．
紫外線の作用する屋外での耐用期間は3〜5か月ほどで，
必要により紫外線劣化防止剤を付与するとより長い耐用 期間を得られる．なお，シートの繰返し転用はできない．
⑷ 用途
本シートの代表的な用途は，ボックスカルバートの側 壁やスラブ下面，橋脚の柱・梁部，高欄，トンネル覆工 コンクリート，擁壁などであり，一般的なマット状の養 生材では設置が難しい壁状コンクリート面に有効である．
3．養生性能と効果
3―1 試験概要
20℃屋内環境にて，幅400 mm×高さ400 mm×奥行き 300 mmの型枠内にコンクリート27-12-20 N（W/C＝
55％，C＝300 kg/m3）を打込み，翌日脱型した後，400
mm×400 mmの一面を試験面として各種養生の性能比
較試験を実施した．養生方法は全3水準で，①無対策（脱 型後，20℃気中存置），②湿潤養生7日（脱型後，材齢7 日まで濡れウエスとブルーシートで封緘状態とし，養生
終了後は20℃気中存置）および③シンプルキュア養生
（脱型後，材齢28日までシンプルキュアで養生し，その
後は20℃気中存置）とした．
3―2 養生性能
⑴ 保温性
コンクリート表面から深さ方向に埋設した熱電対の測 定温度データを用いて，逆解析により養生時の熱伝達率 を求めた．熱伝達率［20℃，無風時］の値は無対策時で 13.2 W/m2 K，シンプルキュア養生では8.6 W/m2 Kとな り，シンプルキュアの熱伝達率は合板の値（8 W/m2 K：
土木学会コンクリート標準示方書1）より）と同程度で，合 板型枠を存置し続けた場合に近い保温性を有していた．
⑵ 保湿性
シンプルキュアで覆われたコンクリート表面付近の相 対湿度は90％RH以上で高く，材齢8日目に高周波容量 法水分計で測定したコンクリート表面の含水率は，無対
策で5.6％，シンプルキュア養生で12％超であった．
＊技術研究所土木技術グループ
図 ― 1 シンプルキュアの断面構造 写真 ― 1 貼付型養生シート「シンプルキュア」
（粘着剤）
養生シート
剥離紙
基 材 （LLDPE 製中空フィルム）
※ LLDPE
※ OPP
（直鎖状低密度ポリエチレン）
（2 軸延伸ポリプロピレン）
約 1.1 mm
約 5.0 mm
（OPP : 20μm 厚）
（アクリル系）
（コンクリート面側）
中間層 粘着剤
西松建設技報 VOL.41
2 貼付型養生シート「シンプルキュア」の開発と現場適用
3―3 養生効果
⑴ 圧縮強度
材齢7日，28日での圧縮強度試験結果を表―1に示す．
シンプルキュア養生は，28日強度が湿潤養生7日と概ね 同等で，無対策に比べると1.65倍大きく，保温・保湿に よる強度増進効果を確認できた．
⑵ 細孔径分布
図―2にコンクリート表面部0〜5 mmから採取した 試料の細孔径分布（材齢80日目）の測定結果を示す．シ ンプルキュア養生は，細孔直径1〜0.1 µmの比較的粗大 な径の範囲が20℃水中養生と概ね同程度で他よりも少 なく，一方で0.06 µm以下の微小径範囲が増加し，養生 で空隙組織が緻密化して20℃水中養生並みの細孔構造 であった．
⑶ 中性化抵抗性
図―3に促進中性化試験（JIS A 1153）の結果を示す．
シンプルキュア養生の中性化抵抗性は，湿潤養生7日と 概ね同程度で，無対策に比べて3割ほど向上した．
⑷ 表層品質評価
図―4に材齢135日目に測定した表層透気試験による 表 層 透 気 係 数kT （×10-16 m2）お よ び 表 面 吸 水 試 験
（SWAT法）による表面吸水速度P600（ml/m2/s）の値
を，無対策時の測定値に対する比率で示す．シンプルキ ュア養生は，コンクリート表層部での透気性および吸水 抵抗性が，湿潤養生7日と同程度の品質を有していた．
1.00
0.37 0.42
0.09 1.00
0.73 0.70
0.24
0.00 0.20 0.40 0.60 0.80 1.00
①無対策 ②湿潤養生
7日
③ｼﾝﾌﾟﾙｷｭｱ 28日
(参考) 20℃
水中養生
無対策を1.00とした時の比率
表層透気係数 表面吸水速度
図 ― 4 表層品質評価（表層透気係数，表面吸水速度）
4．現場適用例
山岳トンネル二次覆工コンクリートの坑口部覆工スパ ンの高耐久化を目的に，セントル型枠を脱型した後，シ ンプルキュアを貼り付けて養生を行った（写真―2）．ま た，2連ボックスカルバートの側壁（壁厚800 mm）およ び中壁（壁厚500 mm）をシンプルキュアで合計210 m2 養生した（写真―3）．本工事では，コンクリート面の汚 れ防止も兼ねていた．
写真 ― 2 トンネル二次覆工コンクリート
写真 ― 3 ボックスカルバート（側壁・中壁）
参考文献
1） 土木学会：2017年制定コンクリート標準示方書［設 計編］
表 ― 1 圧縮強度
養生方法 圧縮強度（N/mm2）
7日 28日
① 無対策（脱型後，20℃気中） 19.2（1.00） 22.0（1.00）
② 湿潤養生（7日） 28.0（1.46） 35.8（1.63）
③ シンプルキュア養生（28日） 26.8（1.40） 36.2（1.65）
（参考）20℃水中養生 28.6（1.49） 39.3（1.79）
図 ― 3 促進試験による中性化深さ 図 ― 2 細孔径分布 0.000
0.002 0.004 0.006 0.008 0.010 0.012
0.001 0.01 0.1 1 10 100 1000
細孔容積(ml/g)
細孔直径(μm)
①無対策
②湿潤養生7日
③シンプルキュア養生28日
（参考）20℃水中養生 表面部 0～5mm
（材齢80日目）
0 5 10 15 20 25 30 35 40
0 5 10 15 20 25 30
促進試験による中性化深さ（mm）
促進材齢（週）
①無対策
②湿潤養生7日
③シンプルキュア養生28日 (参考) 20℃水中養生
27-12-20N (W/C=55％)
