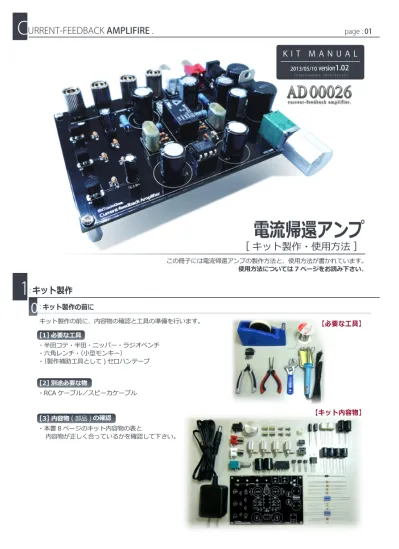

[ キット製作・使用方法 ]
K I T M A N U A L
2013/05/10 version1.02
( C r e a t i o n D a t e 2 0 1 3 / 0 2 / 2 2 )
C
URRENT-FEEDBACK AMPLIFIRE .
page : 01
キット製作の前に、内容物の確認と工具の準備を行います。
・半田コテ・半田・ニッパー・ラジオペンチ
・六角レンチ・（小型モンキー）
・（製作補助工具として ) セロハンテープ
この冊子には電流帰還アンプの製作方法と、使用方法が書かれています。
使用方法については 7 ページをお読み下さい。
1
:
キット製作
0
: キット製作の前に
[1] 必要な工具
・RCA ケーブル／スピーカケーブル
[2] 別途必要な物
・本書 8 ページのキット内容物の表と
内容物が正しく合っているかを確認して下さい。
[3] 内容物 ( 部品 ) の確認
電流帰還アンプ
【必要な工具】
【キット内容物】
これ以降［基板］の製作に入ります。
半田作業でヤケドをしないよう気を付けて下さい。
page : 02
1
:
キット製作
1
: キット製作
1
/
5
・基板に白色のシルクで [R1] から [R18] と
書かれている場所に、抵抗を取り付けます。
これらの抵抗には極性はないので、
向きを気にせず取り付けることができます。
（18 箇所 取り付け）
（1 箇所 取り付け）
（1 箇所 取り付け）
[1] 抵抗の取り付け
・基板に白色のシルクで [D1] と書かれている場所に、
ダイオードを取り付けます。
ダイオードは、取り付けに 「 + 」 と 「 - 」 の
取り付け方向があるので、注意してください。
[2] ダイオードの取り付け
白色で塗られている方が – ( カソード） で、
黒色で塗られている方が + ( アノード ) になります。
足か短く、うまく曲げて固定できない場合は、
このようにセロハンテープで固定してから、
半田付けすると簡単です。
・基板に白色のシルクで [IC2] と書かれている場所に
IC ソケットを取り付けます。
[3] IC ソケットの取り付け
[R1,R2]
茶
緑
茶
金
(150Ω)
[R9,R10]
橙
黒
金金
(3Ω/1W)
[R11]
茶
青
橙
銀 (16kΩ)
[R12]
茶
緑
赤
金
(1.5kΩ)
[R13]
茶
黒
黄
金
(100kΩ)
[R14,R15] 灰
赤
金金
(8.2Ω/1W)
[R16,R17]
茶
黒
橙
金
(10kΩ)
[R18]
茶
赤赤
金
(1.2kΩ)
[R7,R8]
黄
紫
黒
金
(47Ω)
[R5,R6]
茶
黒
金金
(1Ω)
[R3,R4]
緑
茶
赤
金
(5.1kΩ)
電流
アノード
カソード
1
:
キット製作
1
: キット製作
2
/
5
page : 03
（3 箇所 取り付け）
（1 箇所 取り付け）
（リレー）
（角型 LED）
（トランジスタ）
LED の切欠け方向
・基板に白色のシルクで [Q1]、[Q2]、[Q3] と
書かれている場所に、トランジスタを取り付けます。
取り付けは、図のようにとりつけてください。
[4] トランジスタの取り付け
・角形 LED は基板のシルクは表に付くようになっていますが、
基板の裏側に角形 LED を取り付け、間接照明とする事も可能です。
・なお、角形 LED は取り付け向きがあります。
角形 LED の角が一箇所欠けている部分と、
基板上の欠けている部分が同じになるように取り付けます。
[5] 角形 LED の取り付け
・基板に白色のシルクで [RL 1] と書かれている場所に
リレーを取り付けます。取り付け辛いので
セロハンテープを使用すると楽に作業が進みます。
[6] リレーの取り付け
・基板表面に白色のシルクで [LED] の場所に
角形 LED を取り付けてください。
[5A] 表面に取り付ける場合
・角形 LED を裏側を取り付けたい場合は、下図のように
取り付けてください。シルク印刷がないので
向きに気をつけてください
[5B] 裏面に取り付ける場合
表面に取り付ける場合 裏面に取り付ける場合
・切り欠けが右上
（1 箇所 取り付け）
1
:
キット製作
1
: キット製作
3
/
5
page : 04
（コンデンサ）
・基板に白色のシルクで [C1] ～ [C10] と
書かれている場所にコンデンサを取り付けます。
頭が白色のフィルムコンデンサは、[C4][C5] に取り付けます。
「+」 と「–」 の向きは、ありません。
頭が黒色の電解コンデンサは、大きさが類似してるものがあるので、
コンデンサの容量を確認しながら取り付けてください。
容量の確認の仕方は、写真を参考にしてください。
尚、黒色の円柱型のコンデンサは導線の長い方が「 + 」、
短い方が「 - 」です。基板にも「+」「-」の方向がありますので
間違わないように、注意してください。
1uF → [C9]
100uF → [C10]
470uF → [C1],[C2],[C3],[C8]
1000uF → [C6],[C7]
基板には番号の横に「+」印がありますので、それに合わせて
取り付けて下さい。（「-」の表記はありません）
[７] 3 種のコンデンサの取り付け
（計 10 箇所 取り付け）
・基板に白色のシルクで [IC1] と書かれている場所に、トランジスタを取り付けます。
取り付けは、図のようにとりつけてください。
[8] レギュレーターの取り付け
（計 1 箇所 取り付け）
（レギュレータ 取り付け）
・基板に白色のシルクで [L1]、[L2] と書かれている場所に、
コイルを取り付けます。コイルには、取り付け向きがないので
向きを気にせず取り付けてください。
取り付けは、図のように取り付けてください。
[9] コイルの取り付け
（計 2 箇所 取り付け）
（コイル）
黒色コンデンサの容量表示部 / 取り付け
コンデンサの容量
1
:
キット製作
1
: キット製作
4
/
5
page : 05
（3 箇所 取り付け）
（スピーカーターミナル）
（3 点をセロハンテープ止め）
・基板に白色のシルクで
[L] の場所に白 RCA ジャック、
[R] と書かれている場所に赤 RCA ジャックを、
その隣に DC ジャックを取り付けます。
（ここでもセロハンテープを使うと簡単です。）
[10] DC、RCA ジャックの取り付け
・基板に白色のシルクで [LEFT][RIGHT] と
書かれている場所に、
スピーカーターミナルを取り付けます。
・まず、スピーカーターミナルを図のように分解してください。
そしてスピーカーターミナルのタブが基板の下に付くように取り付けてください。
ナットの締め付けはレンチで
タブが動かないように締めてください。
（他の配線と接触してないか確認してください。）
・タブと基板を配線します。
配線は、図のようにとりつけてください。
先に黒の線材の片方を基板に取り付け、
次にスピーカーターミナルのタブに半田付けして接続してください。
次に線材のもう片方を反対側をタブに取り付けます。
（線材は半田の熱ですぐ熱くなってしまうので
工具か軍手を使用して、火傷に注意してください。）
ここまでくれば完成間近です。あと少し！頑張ってください！
[11] スピーカーターミナルの取り付け
タブ→
ナット→
ヘッド→
基板
（基板上面）
（基板下面）
1
:
キット製作
1
: キット製作
5
/
5
page : 06
お疲れ様でした！これで完成です。
・基板に白色のシルクで [VOLUME] と書かれている場所に、
ボリュームを取り付けます。
取り付けは、図のようにとりつけてください。
[12] ボリュームの取り付け
（計 1 箇所 取り付け）
（ボリューム）
・ボリュームツマミと 4 本のスペーサを
取り付けます。
右図を参考にして取り付けてください。
ボリュームツマミには
イモネジが付属しているので、
六角レンチで締めてください。
4 本のスペーサは基板四隅にある
穴に取り付けてください。
[14] ツマミとスタビライザの取り付け
・パワーアンプを IC ソケットに差し込みます。
パワーアンプをラジオペンチでまっすぐに曲げてから、
IC ソケットに差し込むとスムーズに差し込めます。
[13] パワーアンプの取り付け
（計 1 箇所 取り付け）
（パワーアンプ）
パワーアンプの足をラジオペンチで
まっすぐに曲げてから、
IC ソケットに差し込むと
スムーズに差し込めます。
スペーサ
（4 角に取り付けます）
ボリュームツマミ
2
:
電流帰還アンプの使い方
page : 07
1
: 電流帰還アンプを使用する
スピーカーと接続し、付属の AC アダプターを DC ジャックに差し込み、ご使用ください。
attention
スピーカーの接続極性は、このようになっています。
スピーカーのマイナス側は共通にしないで下さい。
スピーカー L
スピーカー R
入力
DC15V
C
URRENT-FEEDBACK AMPLIFIRE .
page : 08
0
:
奥付
R1 抵抗 ( 茶緑茶金 ) 150Ω
R2 抵抗 ( 茶緑茶金 ) 150Ω
R3 抵抗 ( 緑茶赤金 ) 5.1kΩ
R4 抵抗 ( 緑茶赤金 ) 5.1kΩ
R5 抵抗 ( 茶黒金金 ) 1Ω
R6 抵抗 ( 茶黒金金 ) 1Ω
R7 抵抗 ( 黄紫黒金 ) 47Ω
R8 抵抗 ( 黄紫黒金 ) 47Ω
R9 抵抗 ( 橙黒金金 ) 3Ω/1W
R10 抵抗 ( 橙黒金金 ) 3Ω/1W
R11 抵抗 ( 茶青橙銀 )
抵抗 ( 茶緑赤金 )
16kΩ
R12 1.5kΩ
記号 品名 値
R13 抵抗 ( 茶黒黄金 ) 100kΩ
R14 抵抗 ( 灰赤金金 ) 8.2Ω/1W
R15 抵抗 ( 灰赤金金 ) 8.2Ω/1W
R16 抵抗 ( 茶黒橙金 ) 10kΩ
R17 抵抗 ( 茶黒橙金 ) 10kΩ
R18 抵抗 ( 茶赤赤金 ) 1.2kΩ
C1 電解コンデンサ 470μF
C2 電解コンデンサ 470μF
C3 電解コンデンサ 470μF
C4 フィルムコンデンサ 0.22μF
C5 フィルムコンデンサ
電解コンデンサ
0.22μF
C6 1000μF
C7 電解コンデンサ 1000μF
C8 電解コンデンサ 470μF
C9 電解コンデンサ 1μF
C10 電解コンデンサ 100μF
L1 コイル
コイル
1mH0.6A
L2 1mH0.6A
DF ダイオード
--Q1 トランジスタ
--Q2 トランジスタ
--Q3 トランジスタ
--IC1 三端子レギュレータ 7812TV
IC2 パワーアンプ NJM2073
R RCA ジャック ( 赤 )
--L RCA ジャック ( 白 )
--DC DC-G9H
--LED 角型青 LED
--VOLUME スイッチ付ボリューム
AC アダプタ
-- 15V
+ , - 金属ターミナル
-- LCD
-- IC ソケット
-- スペーサー ( 金属 ) x 4
-- ナベネジ x 4
-- 線材 ( 黒 ) 10mm
--[0] キット内容物 ( 部品表 )
[ 製品名称 ]
電流帰還アンプ
[ 製品仕様 ]
・入力端子：RCA（L/R）
・出力端子：ターミナル
・出力電力：0.5W + 0.5W（4Ω～ 16Ω）
・電源：DC15V（電源アダプタ付属）
［キット外形 ( 単位 :mm)］
・基板寸法：横 109 / 縦 74 / 厚み 1.5
・キット完成寸法
：横 109 / 縦 101 / 高さ 31 ( 突起部含む )
［内 容 物］
・キット部品一式
・電源アダプタ
・マニュアル
［別途ご用意していただく物］
・RCA ケーブル ／ スピーカーケーブル
・半田ごて一式／六角レンチ ( 呼び 2)
[ 製品ページ ]
http://bit-trade-one.co.jp/BTOpicture/Products/008-DA/
万一製品に不備等御座いましたら、
こちらまでお問い合わせ下さい。
[email protected]
[ 開発製造元 ] 株式会社ビット・トレード・ワン
神奈川県相模原市中央区相模原８丁目１０-１８フレンドビル 3F
[ 販売協力 ] アブソリュート株式会社
[ 監修・技術協力 ] 小野寺 康幸
