波付硬質合成樹脂管 タックレックス (TACLEX) 特 長 軽量 鋼管など従来管に比べ軽く 運搬 敷設等が容易で 取扱 Tいが非常に楽です ACレックスケーブルの引込みが容易摩擦抵抗が小さく ケーブルの引き入れがスムーズでハンドホールのスパンを長く取れます 22 機械的強度が大きい 独特のスパイラ

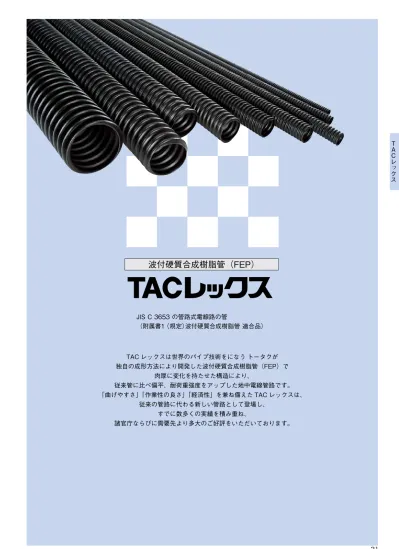

ＴＡＣレックス

波付硬質合成樹脂管（FEP）

TAC レックスは世界のパイプ技術をになう トータクが 独自の成形方法により開発した波付硬質合成樹脂管（FEP）で 肉厚に変化を持たせた構造により、 従来管に比べ偏平、耐荷重強度をアップした地中電線管路です。 「曲げやすさ」「作業性の良さ」「経済性」を兼ね備えた TAC レックスは、 従来の管路に代わる新しい管路として登場し、 すでに数多くの実績を積み重ね、 諸官庁ならびに需要先より多大のご好評をいただいております。 JIS C 3653 の管路式電線路の管 （附属書1（規定）波付硬質合成樹脂管 適合品）

T A C レックス 22

特　　　　長

軽量

鋼管など従来管に比べ軽く、 運搬、敷設等が容易で、取扱 いが非常に楽です。

ケーブルの引込みが容易

摩擦抵抗が小さく、ケーブル の引き入れがスムーズでハン ドホールのスパンを長く取れ ます。

機械的強度が大きい

独特のスパイラル波付加工を してありますので偏平強度が 大きく土中埋設しても充分な 強度があります。

可とう性がある

可とう性があるため既設物、 障害物等を容易に回避でき、 作業性にはとりわけ優れてい ます。 タックレックス（TACLEX）

ＴＡＣレックス JIS C 3653（電力用ケーブルの地中埋設の施工方法）の 管路式電線路の管 (FEP) としての性能を持っています。

安全です

可とう性、耐圧強度の強さに より、地震や地盤沈下などに 対して、鋼管などの従来管に 比べ安全です。

長尺で

かつマーク入り

長尺で接続箇所が少なく、 しかも 5M 間隔にマークが入 っております。

T A C レックス 24 TAC レ ッ ク ス ライニング鋼管 ヒ ュ ー ム 管 硬質ビニール管

■構造図

■摩擦係数

■曲げ半径

0.3 0.5 0.7 0.4 通常、TACレックスの曲げ半径は内径 の10倍以上としてください。ケーブルに 支障を与えない範囲であれば、最小値は 内径の5倍といたします。

■本体および付属品定価表

■標準寸法

 30 40 50 65  80 100 125 150 200 31.0 42.0 50.6 67.0 81.0 101.0 128.5 154.5 205.0 41.3 55.5 65.6 85.0 102.2 127.8 162.0 194.0 256.2 9.8 13.3 15.4 16.3 19.3 24.8 33.5 38.0 47.0 300（100、50） 200（100、50） 200（100、50） 100（50） 100（50） 100（50） 50 50 30 1.2×0.6 1.5×0.5 1.6×0.5 1.5×0.5 1.9×0.5 2.1×0.7 1.7×1.0 1.8×1.2 2.3×1.4 呼び径 外　径 （㎜） 内　径 （㎜） ピッチ （㎜） 定　尺 （m） 参考梱包寸法 外径φ×巾 ( 約 m) ※規格・仕様については、商品改良のため予告なしに変更する場合があります。 （注）お求めいただくTACレックスの呼び径は中に納める電力ケーブルの仕上がり外径1.5倍以上の内径の ものをご選択ください。（通信ケーブルは仕上がり外径の2倍以上の内径のものをご選択ください。） 品　　　名 呼び径 30 40 50 65 80 100 125 150 200 単位 本体 付 　　 属 　　 部 　　 品 720 770 2,240 2,240 2,240 8,190 —— 8,190 2,240 920 1,390 860 6,030 —— 1,180 7,220 790 850 2,450 2,450 2,450 9,460 —— 9,460 2,450 1,080 1,610 900 6,420 —— 1,300 7,350 940 1,000 2,690 2,690 2,690 9,950 —— 9,950 2,690 1,170 1,730 910 6,810 —— 1,390 7,470 1,140 1,230 2,860 2,860 2,860 12,680 —— 12,680 2,860 1,500 2,250 1,000 8,930 —— 1,660 8,070 1,500 1,600 3,010 3,010 3,010 13,360 —— 13,360 3,010 1,600 2,410 1,070 11,040 —— 1,850 8,660 2,040 2,170 4,030 4,030 4,030 20,480 —— 20,480 4,030 2,220 3,330 1,510 17,260 —— 2,090 12,170 3,180 3,400 —— —— 6,920 —— 26,720 26,720 —— 3,990 5,980 2,160 —— 41,120 2,630 13,950 4,030 4,320 —— —— 8,130 —— 32,670 32,670 —— 4,950 7,440 2,570 —— 48,590 3,200 18,010 5,540 5,940 —— —— 11,220 —— —— 42,900 —— —— —— 3,390 —— 81,950 4,780 29,940 ※この価格表には消費税は含まれておりません。 ※沖縄および離島向けの場合は、海上運賃＋島内運賃別途見積りとなります。 製　品 コード 31101-□□□ 31101-□□□ 93208-□□□ 93180-□□□ 93117-□□□ 93191-□□□ 93162-□□□ 93119-□□□ 93182-□□□ 93378-□□□ 93379-□□□ 93118-□□□ 93167-□□□ 93120-□□□ 93122-□□□ 93121-□□□ 93125-101 93125-201 93210-120 定 尺 価 格 乱 尺 価 格 直 線 接 続 材 料 NP 型 直 管 継 手 N 型 直 線 接 続 材 料 異 種 管 接 続 材 料 NP 型 異 種 管 接 続 材 料 N 型 異 種 管 接 続 材 料 直管継手 N 型（他社管用） 埋込ハンドホールベル 埋込ハンドホールアダプターNP ベ ル マ ウ ス 端子箱接続コネクター ク ラ ン プ セ ッ ト 予 備 管 ぶ た 端 末 防 水 材 料 エポキシパテ (0.5kg EP-77) エポキシパテ(10kg IAC-666) 埋込ハンドホール コ ネ ク タ NP 2,150 43,000 850 型　　番 TLX呼び径  T-JNP呼び径 T-JN呼び径 T-J呼び径 T-INP呼び径-□        T-IN呼び径-□       T-I呼び径-□        T-JNT呼び径 T-HB呼び径 T-HA呼び径 T-BM呼び径 T-TC呼び径 T-CL呼び径 T-YB呼び径 T-TBZ呼び径 T-EP500g T-EP10kg T-PW 円／m 円／m 円／個 円／組 円／組 円／個 円／組 円／組 円／組 円／個 円／組 円／個 円／組 円／組 円／個 円／組 円／0.5kg 円／10kg 円／kg パ イ ロ ッ ト ワ イ ヤ ー

ＴＡＣレックス 密 度 （kg/ ｍ3_） 引 張 降 伏 応 力 （MPa{kgf/ ㎝2_}） 引張破壊時呼びひずみ （%） 項　　目 硫　　 酸  10 ％ 塩　　 酸  10 ％ 　　 〃　　  35 ％ 硝　　 酸  10 ％ 　　 〃　　  95 ％ 沸 化 水 素  75 ％ リ  ン  酸  30 ％ ギ       酸  40 ％ サ  ク  酸  10 ％ 氷 サ ク 酸 苛 性 ソ ー ダ  50 ％ 苛 性 カ リ  10 ％ 炭 酸 ソ ー ダ 塩 化 カ ル シ ウ ム ア ン モ ニ ア 水 過 酸 化 水 素  30％ ガ ソ リ ン ア セ ト ン ア ニ リ ン 四 塩 化 炭 素 グ リ セ リ ン ベ ン ゼ ン メチルアルコール 牛 乳 ビ   ー ル TACレックスは波形の肉厚に変化を持 たせた構造により、伸びによる歪を無 くし、耐久性や、外圧強度、さらに作 業性、経済性等を一段と向上させた電 線管路です。

耐 薬 品 性

製 品 特 性

材 料 特 性

（参考値） TAC レックスの材料は、ポリエチレ ン成形材料を主体としたもので成形さ れております。 特性値 薬    品    名 結　果 ○侵されない　 △やや劣るが、注意すれば使用可能 ×使用不可 ■引張強度 下図は TAC レックスの両端に特殊端 末加工を施し、軸方向に引っ張った時 のサイズ別引張力を表わしています。 接続部強度も本体と同じく非常に強固 です。 ■圧縮強度 TAC レックスを JIS C 3653（電力用 ケーブルの地中埋設の施工方法）、附 属書 1（波付硬質合成樹脂管）の圧縮 強度試験により試験を行った時、外径 のたわみ率は、3.5％以下です。 （温度：20℃） ○ ○ ○ ○ △ ○ ○ ○ ○ △ ○ ○ ○ ○ ○ ○ △ △ ○ × ○ × ○ ○ ○ 942 以上 300 以上 19.6 以上 {200 以上}

T A C レックス 26

直線接続材料Ｎ P 型

■型番：T-JNP

呼び径

管の接続に使用します。（テープ巻き不要）

① 端面を垂直にまっすぐに切断し、水・泥等を拭き取る。 ② 端部より継手半分の長さの位置にマーキングを行う。 ③ 一方の管に継手を管端部が見えるまでネジ込む。 ④ パイロットワイヤーを接続し、接続部にビニールテープ を巻く。 ⑤ 他方の管を突き合わせ、両端のマーキングが見える位置 までネジ戻す。 L L φD φD （φ30,φ40,φ50） （φ65,φ80,φ100） 水膨潤性不織布 TACレックス TACレックス 直線接続材料NP型 ＜標準寸法＞ 項　目 呼び径 30 40 50 65 80 100 φD（㎜） L （㎜） 定価（円 / 個） 47.7 62.8 2,240 62.5 82.9 2,450 72.6 97.6 2,690 96.5 101.8 2,860 111.3 121.4 3,010 140.7 155.0 4,030

直管継手Ｎ型

■型番：T-JN

呼び径

TAC レックス同士の接続に使用します。

① TAC レックスの表面の水、泥などをウエスでよく拭き取る。 ② 相互のパイロットワイヤーを接続し、ビニールテープで巻く。 ③ TAC レックス同士を突き合わせ、継ぎ目が中央にくるよう に直管継手Ｎ型を取り付ける。 ④ 押さえ板にボルトを差し込む。 ⑤ 隙間がなくなるまで、ボルトをスパナなどで均等に締め付ける。 ※突き合わせ部の隙間は 10 ㎜〜 20 ㎜が適当です。 ＜参考締め付けトルク＞ ＜標準寸法＞ 適応サイズ φ 30 〜φ 50 φ 65 〜φ 100 締め付けトルク 12.3 N・m 14.7 〜 18.6 N・_m 項　目 呼び径 30 40 50 65 80 100 L （㎜） 定価（円 / 組） 63.7 2,240 86.5 2,450 100.1 2,690 106.0 2,860 125.0 3,010 161.2 4,030 ●製品コード： 93208- □□□ ご使用直前まで袋を開封しないでください。 ご使用の前に水膨潤性不織布が水分を含まない様ご注意くださ い。 ●製品コード： 93180- □□□ ※露出場所にてご使用の際は、ビニールテープを直管継手全体に巻いて ください。

ＴＡＣレックス

付　属　品

3

直線接続材料

■型番：T-J

呼び径 ①直管継手　②水密保護テープ　③ビニールテープ　④シーリングテープ

TAC レックス同士の接続に使用します。

　

① 直管継手を一方の TAC レックスにまわしながらはめ込む。 ② 相互のパイロットワイヤーを接続し、ビニールテープで巻く。 ③ TAC レックスを突き合わせ、一方の TAC レックスにあらか じめはめ込んだ直管継手を、逆方向にまわして、両 TAC レッ クスをつなぐ。 ④ 直管継手両端と TAC レックスとのすき間にシーリングテー プを充填する。 項　目 呼び径 30 40 50 65 80 100 125 150 200 φD（㎜） L（㎜） 定価（円/組） 46.3 66 2,240 62.4 77 2,450 71.0 90 2,690 94.6 103 2,860 111.7 131 3,010 139.1 165 4,030 178.6 218 6,920 207.6 197 8,130 273.0 250 11,220 2 1 4 ●製品コード： 93117- □□□ ⑤ その上に水密保護テープを 1/2 ラップで引っ張りながら、 １往復しっかりと巻き付ける。 ⑥ ビニールテープで水密保護テープの巻き終わりを押さえ巻 きする。

T A C レックス 28

異種管接続材料Ｎ型

■型番：T-

IN

呼び径

-□

①異種管継手　②ステンレスバンド　③シーリングテープ　④水密保護テープ　 ⑤ビニールテープ　⑥ TAC レックス　⑦異種管（鋼管・塩ビ管など） φD（㎜） L （㎜） 定価（円 / 組） 項目 呼称 ⑤ 異種管継手の TAC レックス側にシーリングテープを指で押 さえながら、よく密着するように巻く。 ⑥ その上に水密保護テープを伸ばしながらよく密着させ、1/2 ラップで１往復巻く。巻く長さは 3 〜 4 ピッチ分とする。 ⑦ ビニールテープで水密保護テープの巻き終わりを押さえ巻き する。

TAC レックスと異種管との接続に用いる接続

材料です。異種管側はバンド締め、TAC レッ

クス側はテープ巻きとなります。

　

① TAC レックス表面の水、泥などをウエスでよく拭き取る。 ② 異種管継手を TAC レックス側に止まるまでねじこむ。 ③ ステンレスバンドを少しゆるめてから、異種管をストッパー につきあたるまで差し込む。 ④ ステンレスバンドをドライバー、モンキーレンチなどの工具 で締め付ける。 2 3 1 4 5 6 7 ●製品コード： 93162- □□□

異種管接続材料ＮＰ型 ■型番：T-INP

呼び径

-□

異種管との接続のために使用します。（テープ

巻き不要）

　

①端面を垂直にまっすぐに切断し、水・泥等を拭き取る。 ②ＴＡＣレックスにしっかりネジ込む。 ③ＳＵＳバンドを緩め、異種管を突き当たるまで差し込む。 ④ＳＵＳバンドをドライバー、モンキーレンチ等の工具で 締め付ける。 φD L ホースバンド 水膨潤性不織布 TACレックス用 異種管継手 ＜標準寸法＞ ご使用直前まで袋を開封しないでください。 ご使用の前に水膨潤性不織布が水分を含まない様ご注意くださ い。 NP40-□型 66.0 95 9,460 NP50-□型 77.5 105 9,950 NP65-□型 100.5 115 12,680 117.5 130 13,360 NP80-□型 143.5 200 20,480 NP100-□型 NP30-□型 φD（㎜） L （㎜） 定価（円 / 個） 52.5 85 8,190 項目 呼称 ●製品コード： 93191- □□□ Ｎ 125-□型 178.0 250 26,720 211.0 270 32,670 Ｎ 150-□型 ※露 出 場 所 に て ご 使 用 の 際 は、 ビニールテープを異種管継手全 体に巻いてください。 ※露 出 場 所 に て ご 使 用 の 際 は、 ビニールテープを異種管継手全 体に巻いてください。

ＴＡＣレックス

付　属　品

異種管接続材料

■型番：T-I

呼び径

-□

①異種管継手   ②水密保護テープ   ③ビニールテープ   ④エポキシパテ   ⑤手袋

TAC レックスと異種管の接続に使用します。

　

① TAC レックス表面の水、泥などをウエスでよく拭き取る。 ② 他種管端部の表面に異種管継手の内径よりも若干大きめにな るようエポキシパテを盛る。 ③ TAC レックス側も、①と同様の処理を行う。 ④ 異種管継手を管相互に押し込む。 ⑤ 接続された異種管側の端部は、エポキシパテで充分盛り付 ける。 ⑥ その上に水密保護テープを 1/2 ラップで引っ張りながら１往 復巻きつける。 ⑦ ビニールテープで水密保護テープの巻き終わりを押さえ巻き する。 注）エポキシパテが固く施工しにくい場合は、ビニール袋ごと湯中に　 　　入れる等の手段により暖めれば柔らかくなります。 1 2 ₃ 4 5 40-□型 9,460 50-□型 9,950 65-□型 12,680 13,360 80-□型 20,480 100-□型 26,720 125-□型 32,670 42,900 150-□型 200-□型 30-□型 定価（円 / 組）8,190 項目 呼称 ●製品コード： 93119- □□□

直管継手Ｎ型（他社管用）

■型番：T-JNT

呼び径

TAC レックスと他社管の接続に使用します。

＜参考締め付けトルク＞ ＜標準寸法＞ 適応サイズ φ 30 〜φ 50 φ 65 〜φ 100 締め付けトルク 12.3 N・m 14.7 〜 18.6 N・m 項　目 呼び径 30 40 50 65 80 100 L （㎜） 定価（円 / 組） 63.7 2,240 86.5 2,450 100.1 2,690 106.0 2,860 125.0 3,010 161.2 4,030 ●製品コード： 93182- □□□

T A C レックス 30 異種管接続材料 呼　　称 （　）内異種側内径（単位㎜） NP30-1（34.5） NP30-2（48.5） NP30-3（27.5） NP30-4（43.2） NP40-1（43.2） NP40-1S（39.2） NP40-2（48.5） NP50-1（60.8） NP50-2（50.5） NP50-3（48.5） NP50-4（43.2） NP65-1（60.8） NP65-2（76.0） NP65-4（64.0） NP80-1（89.5） NP80-2（76.5） NP80-3（102.5） NP100-1（114.7） NP100-5（89.5） NP100-6（102.0） N125-1（141.0） N150-1（166.0） ガ ス 管 （鋼管） （SGP）

■異種管接続組合わせ表

TAC レックス 呼び径 異種管接続材料_{NP 型又は N 型} 　　　　　　相　手　方　異　種　管　呼　び　径　　（　）内は外径（㎜） 30-1型（38.5） 30-4型（44.0） 40-2型（52.0） 40-3型（62.0） 40-4型（38.5） 50-4型（44.0） 50-5型（35.0） 50-6型（69.0） 65-3型（92.0） 100-2型（132.0） 100-3型（166.0） 125-1型（150.0） 125-2型（166.0） 125-3型（185.0） 125-5型（117.0） 150-2型（185.0） ※3_150-4型（198.0） 200-1型（220.0） 200-2型（240.0） 200-3型（260.0） 25 （34） 40（48.6） 20（27.2） 32（42.7） 32（42.7） 40（48.6） 50（60.5） 25（34.0） 50（60.5） 40（48.6） 32（42.7） 25（34.0） 50（60.5） 65（76.3） 80（89.1） 80（89.1） 65（76.3） 90（101.6） 100 （114.3） 80 （89.1） 90（101.6） 125（139.8） 100（114.3） 150（165.2） 170（190.7） 200（216.3） 225（241.8） 31（31.8） 25（25.4） 39（38.1） 39（38.1） 51（50.8） 31（31.8） 51（50.8） 39（38.1） 31（31.8） 63（63.5） 75（76.2） 63（63.5） 75（76.2） 28（34） 42（48） 22（26） 36（42） 36（42） 42（48） 54（60） 28（34） 54（60） 42（48） 36（42） 28（34） 54（60） 70（76） 82（89） 82（89） 70（76） 82（89） 75 （99） 100（124） 130（154） 75 （99） 130（154） 150（174） 150（174） 200（224） 100（122） 150（177） 150（177） 200（231） 100（120） 125（145） 150（174） 150（174） 200（230） 75（125） 100（150） 100（150） 125（175） 125（175） 200（254） 電線管 （厚鋼）（薄鋼） 塩ビ管 （VP） （VE） ※ 2 防水鋳鉄管 （防） ※ 2 アスベスト管 （ACP） ※ 2 ポリコン管 （PFP） ※ 2 ヒューム管 （HP） 30 40 50 65 80 100 125 150 200 上記の見方 （イ）※１印は、施工上市販の塩ビ管用接着剤を塩ビ管側に使用してください。 （ロ）※２印は、呼び径が同じものでも実寸法が異なるものがありますので確認の上ご注文ください。 （ハ）※３印の150-4型（198）は、他社FEP150用です。 （注１）上記組合わせ以外の異種管継手の場合は特注対応いたします。 （注２）TACレックスの呼び径80とPV75は、専用の異種管継手にて接続可能です（VP75とは寸法が異なります）。 25（32） ※ 1 30（38） 40（48） 20（26） 　 　 30（38） 40（48） 50（60） 25（32） 50（60） 40（48） 　 30（38） 25（32） 50（60） 65（76） 75（89） 75（89） 65（76） 100（114） 150（165） 75（89） 125（140） 150（165） 100（114） 150（165） 200（216） PF 管と TAC レックスφ 30 との 接続部品は、以下の異種管接続材 料となります。

＜ PF28 ＞

異種管接続材料NP30−PF28

＜ PF22 ＞

異種管接続材料NP30−PF22 （ライニング    鋼管） 28（34.5） 42（49.0） 22（27.7） 36（43.1） 36（43.1） 42 （49） 54（60.8） 28（34.5） 54（60.8） 42 （49） 36（43.1） 28（34.5） 54（60.8） 70（76.4） 82（89.1） 82（89.1） 70（76.4） 92（101.9） 104（114.6） 82（89.1） 92（101.9） 104（114.6） 28（33.3） 42（47.8） 22（26.5） 36（41.9） 36（41.9） 42（47.8） 54（59.6） 28（33.3） 54（59.6） 42（47.8） 36（41.9） 28（33.3） 54（59.6） 70（75.2） 82（87.9） 82（87.9） 70（75.2） 92（100.7） 104（113.4） 82（87.9） 92（100.7） 104（113.4）

ＴＡＣレックス

■異種管接続材料組合せ表（相手側異種管−

TACレックス

）

NP30-PF22 NP30-PF28 NP30-3 NP30-1 NP30-4 NP30-2 30 40 50 65 Ｔ Ａ Ｃ レ ッ ク ス 呼 び 径 80 100 125 150 200 NP30-3 NP30-1 NP30-4 NP30-2 NP30-3 NP30-1 NP30-4 NP30-2 40-4型 NP40-1 NP40-2 40-3型 50-5型 NP50-4 NP50-3 NP50-1 NP65-1 NP65-2 65-3型 N150-1 150-4型 200-1型 200-3型 NP80-2 NP80-1 NP80-3 NP100-5 NP100-6 NP100-1 125-5型 N125-1 125-5型 125-5型 NP80-2 NP80-1 NP80-3 NP100-5 NP100-6 NP100-1 40-4型 NP40-1 NP40-2 40-3型 50-5型 NP50-4 NP50-3 NP50-1 NP65-1 NP65-2 65-3型 NP65-1 NP65-2 65-3型 NP80-2 NP80-1 NP80-3 NP100-5 NP100-6 NP100-1 40-4型 NP40-1 NP40-2 40-3型 50-5型 NP50-4 NP50-3 NP50-1 （厚鋼） （ライニング 鋼管） 相 手 方 異 種 管 呼 び 径 （  ）内は外径（mm） ガス管 （鋼管） （ＳＧＰ） PF管 電線管 22（30.5） 28（36.5） 20（27.2） 25（34.0） 32（42.7） 40（48.6） 50（60.5） 65（76.3） 80（89.1） 90（101.6） 100（114.3） 125（139.8） 150（165.2） 170（190.7） 200（216.3） 225（241.8） 22（27.7） 28（34.5） 36（43.1） 42（49.0） 54（60.8） 70（76.4） 82（89.1） 92（101.9） 104（114.6） 22（26.5） 28（33.3） 36（41.9） 42（47.8） 54（59.6） 70（75.2） 82（87.9） 92（100.7） 104（113.4）

付　属　品

NP30-3 NP30-1 30-1型 NP30-2 NP30-3 NP30-1 NP30-4 NP30-2 40-4型 NP40-1 NP40-2 40-3型 50-5型 NP50-4 NP50-3 NP50-1 NP80-2 NP80-1 NP65-1 NP65-2 65-3型 NP65-1 NP65-2 65-3型 NP80-2 NP80-1 NP80-3 NP100-5 NP100-6 100-2型 100-3型 40-4型 NP40-1S NP40-2 40-3型 50-5型 50-4型 NP50-3 NP50-1 20（26） 25（32） ※1_30（38） 40（48） 50（60） 65（76） 75（89） 100（114） 125（140） 150（165） 200（216） 22（26） 28（34） 36（42） 42（48） 54（60） 70（76） 82（89） 75（99） 100（124） 130（154） 150（174） 200（224） 100（122） 150（177） 200（231） 100（120） 125（145） 150（174） 200（230） 75（125） 100（150） 125（175） 200（254） 125-5型 N125-1 125-2型 N150-1 200-1型 125-2型 125-3型 150-2型 200-2型 125-1型 125-3型 125-2型 125-3型 150-2型 150-2型 125-3型 100-2型 150-2型 200-2型 200-3型 200-2型 NP100-5 NP100-1 100-3型 100-2型 100-2型 100-3型 ※2 ヒューム管 （ＨＰ） ※2 ポリコン管 （ＰＦＰ） ※2 防水鋳鉄管 （ＰＦＰ） （ＶＥ） （ＶＰ） 塩ビ管 ※2 アスベスト管 （ＡＣＰ） ※１施工上、市販の塩ビ管用接着剤を塩ビ管側に使用してください。 ※２呼び径が同じものでも実寸法が異なる場合がありますので、確認の上ご注文ください。 注１上記組合せ以外の異種管継手の場合は特注対応致します。 T A C レックス 32

ＴＡＣレックス L φ B φ A

付　属　品

埋込ハンドホールベル ●埋込ハンドホールベル ●埋込ハンドホールアダプターNP ※HHの壁厚にあわせてカット可能。 パッキン 水膨潤性不織布 水膨潤性 不織布

1

ハンドホールにTACレックスを接続するために使用し

ます。埋込ハンドホールベルを予めハンドホールに取

付けておくことで作業性が大幅にアップします。

●製品コード： 埋込ハンドホールベル ●製品コード： 埋込ハンドホールアダプター NP 93378- □□□ 93379- □□□ 30 40 50 65 80 100 125 150 66.0 76.0 85.0 110.8 116.8 135.8 176.0 196.0 54.0 64.0 74.0 101.0 107.0 126.0 162.0 184.0 920 1,080 1,170 1,500 1,600 2,220 3,990 4,950 定価（円/個） 58.9 74.2 85.2 109.0 123.5 154.0 196.4 228.7 1,390 1,610 1,730 2,250 2,410 3,330 5,980 7,440 外径φC（mm）定価（円/組） 埋込ハンドホール アダプター NP φB（mm） 埋込ハンドホールベル 呼び径 φA（mm） ※Ｌは、100mm、150mm、200mm の 3 種類があります。 ※同径の場合は、本数値以上にて施工してください。   異径の場合は、弊社へお問い合わせください。 ※呼び径 80 〜 150 については、ベル部（φ A）よりもアダプター部（φ C）の方が 外径が大きくなります。 【接続方法】 ① 壁面に取り付けられた埋込ハンドホー ルベルのネジ部分の汚れを取り除いた後、 アダプターをネジ込みます。（滑剤がアダ プターの内面に塗布されているのでご注意 ください。） ④ 上下左右に管を引っ張り継手が確実に 接続されているか確認してください。 以上で接続完了です。 クルクル… 差し込むだけ！！ ② 垂直に切断した管表面の汚れを取り除 いた後、抜け止めが回らなくなるまで ねじ込みます。 ③ ①で取り付けられたアダプターに②の 状態の管を差込みます。（差込みが硬い 場合はパッキンに滑剤を塗ってくださ い。） アダプター ネジ部 抜け止め

表1

壁面の孔径 （㎜） 65 呼び径 30 40 50 80 100 125 150 105 60 70 80 130 165 235 265 190 110 隣り合う孔の 中 心 間 距 離 （㎜）※ 95 110 120 140 175 200 ※現場で取り付ける場合は、表１の寸法に基づきハンドホールに穴を 開け、埋込ハンドホールベルをエポキシパテなどで固定します。 埋込ハンドホールベル ハンドホール際の管の落込みが起こらない　　 ご使用直前まで袋を開封しないでください。 ご使用の前に水膨潤性不織布が水分を含まない様ご注意ください。 L=100 L=200 埋込ハンドホールアダプターNP

埋込ハンドホールコネクタNP

■型番：埋込ハンドホールベル(L=200) 　　　　　　　　〃　　　　　(L=150) 　　　　　　　　〃　　　　　(L=100) 　　　　埋込ハンドホールアダプターNP T-HB呼び径 T-HBM呼び径 T-HBS呼び径 T-HA呼び径

T A C レックス 34

端子箱接続コネクタ−

■型番：T-TC

呼び径

クランプセット

■型番：T-CL

呼び径 孔径 最大外径 φA ①コネクタ−　       ②ブッシング　 ③TACレックス　 ① コネクターを TAC レックスに止まるまでねじ込む。 ② コネクターからブッシングをはずし、端子箱のノックアウト 穴にコネクターを挿入する。 ③ ブッシングをねじ込み、コネクターを端子箱に固定する。

端子箱の取り付けに使用します。

　

① TAC レックス端末の曲がりを逆方向に曲げて整直する。 ② TAC レックスにクランプ、ゴ ムパッキンの順に差し込む。 ③ TAC レックスを端子箱に差 し込む。 ④ 端子箱の内側から TAC レッ クスにゴムパッキン、クラン プの順に差し込む。 ⑤ TAC レックスを端子箱内に 必要な長さを（２ピッチ以上） 出し、端子箱内外のクランプ を締め付ける。 ⑥ ベルマウスを取り付ける。 呼び径 最大外径 （㎜） ブッシング φA （㎜） 端子箱の孔径 （㎜） 厚鋼電線 管の呼び径 30 50.4 40 71.0 50 88.0 65 103.2 80 118.2 100 142.9 51 72 89 103 119 133 定価（円/組） 6,030 6,420 6,810 8,930 11,040 17,260 ①ベルマウス　②クランプ　③ゴムパッキン 42.7 （36） （54）60.4 （70）76.0 （82）88.7 （92）102.7 （104）115.4

（ 

　　）

3 2 1 ●製品コード： 93167- □□□ ●製品コード： 93120- □□□

ベルマウス

■型番：T-BM

呼び径 呼び径 項目 φD（㎜） φ d（約㎜）   L （㎜） 定価（円 / 個） 30 54 26 37 860 40 66 36 59 900 78 45 61 910 100 62 74 1,000 115 74 84 1,070 140 93 104 1,510 178 114 160 2,160 202 142 180 2,570 260 192 180 3,390 50 65 80 100 125 150 200

ケーブル引込時の外傷防止、外観の仕上げに

使用します。

φ 30 〜φ 100 用 φ 125 〜φ 200 用 L φ D φ d L φ d ●製品コード： 93118- □□□ φ D 端子箱の孔径 （㎜） 定価（円 / 組） _{41,120 48,590 81,950} TAC レックス の呼び径 125 150 200 約170 約200 約270 ブッシング H （㎜） 13 16 18 20 22 24

ＴＡＣレックス

付　属　品

φD（㎜）   Ｌ（㎜） Ｌ1（㎜） 定価（円 /組） 58 70 20 7,350 72 75 20 7,470 91 91 22 8,070 106 112 31 8,660 131 151 40 12,170 170 169 54 13,950 200 202 62 18,010 264 273 100 29,940 44 51 16 7,220

端末防水材料

■型番：T-TBZ

呼び径 シーリングテープ 又は ネオシールコンパウンド

浸水のおそれのあるハンドホール、立ち上が

り部分の TAC レックス端部に使用します。

呼び径 項目 30 40 50 65 80 100 125 150 200 注）1.  管路口防水として使用の時はFEPを壁から100㎜程度出す。ただ し、呼び径125以上のFEPは150㎜程度とする。 　　2.  寒冷時ネオシールが硬く施工しにくい場合は、湯中にて暖めれば 柔らかくなります。 1 2 3 4 工場出荷時、定尺パイプ両端にキャップを取付けております。 詳細は営業担当までお問い合わせください。

キャップ

●製品コード： 93127- □□□ ●製品コード： 93121- □□□

予備管ぶた

■型番：T-YB

呼び径

予備管路の防塵防水用に使用します。

※頭部のA〜A'を切断するとベルマウスになります。 ●製品コード： 93122- □□□ 呼び径 項目 φD（㎜） φd（約㎜）   L （㎜） 定価（円 / 個） 30 54 25 64 1,180 40 70 34 95 1,300 75 44 105 1,390 108 60 143 1,660 119 73 170 1,850 144 92 205 2,090 185 114 205 2,630 212 142 238 3,200 275 192 265 4,780 50 65 80 100 125 150 200 ①防水シール   ②水密保護テープ   ③ビニールテープ  ④ネオシールコンパウンド（サイズによりシーリングテープ） A A'

■型番：T-C

呼び径

T A C レックス 36

エポキシパテ（0.5kg セット EP-77）■型番：T-EP500g

ハンドホール壁面の止水に使用します。 ① エポキシパテは基剤（灰色）、硬化剤（白色）を１：１の割 合で混ぜる。 ② 硬くなった場合には、ビニール袋ごと湯の中に入れる等の手 段によって温めて軟らかくなってから使用する。 ③ エポキシパテは混練時に粘りが出るので少量の水をつけな がら使用する。 ④ 練ったエポキシパテは、すぐ硬化しはじめるので、使用の都 度練る。 ●製品コード： 93125-101

エポキシパテ（ 10kgセット IAC-666）■型番：T-EP10kg

●製品コード： 93125-201 定価（円 /0.5kg） 2,150 定価（円 /10kg） 43,000 アレルギー体質の人は皮膚に刺激を受ける事があるので、直接手 に触れないでください。 30  40  50  65  80  100  125  150  200  70 80 90 110 130 150 190 220 280 推奨削孔径 （mm） 0.5 0.6 0.7 0.9 1.2 1.4 2.2 2.6 3.6 パテ使用量 （kg） 呼び径 _（mm）管外径 41.3 55.5 65.6 85.0 102.2 127.8 162.0 194.0 256.2

エポキシパテ使用量計算例

（HH壁厚100mmとして、1か所当り） ① TAC レックス ②エポキシパテ ③ハンドホール ④推奨削孔径 ※推奨削孔径 =TAC レックスの外径 +20mm 程度  （a=10mm 程度）

ＴＡＣレックス

土砂を埋め戻すまえに、TAC レックスの整直

度、および管内の異常の有無を確認するために

使用します。

試験棒

■型番：T-SB

呼び径 ●製品コード：93382- □□□ φ50以上 φ40以下 TAC レックスの

TAC レックス（巻物）を延線する際に使用します。

ターンテーブル　　　　　　 ■型番：T-TT

●製品コード：93210-130 販売単位は 25kg（約 1,000m）となります。

パイロットワイヤー　　　　 ■型番：T-PW

●製品コード：93210-120 定価（円 /kg） 850

緩衝パイプ

■型番：T-KSP

呼び径

付　属　品

●製品コード： 93166- □□□ 呼び径 項目 定価（円/個） 30 1,450 40 1,950 1,950 2,550 2,550 4,450 8,650 8,650 22,900 50 65 80 100 125 150 200

地盤沈下のある場所において、ハンドホール外

側に緩衝パイプの使用をおすすめします。

管に試験棒や電線を引き込むためのワイヤー

ロープを通す際に使用します。

①ＴＡＣレックス ③ハンドホール ⑤ベルマウス ②緩衝パイプ ④モルタル

タイプ 穴 型番 − − 128 HSJ-S HSJ-W 93150-51093150-520 製品コード 150 150 6,000 12,000 定価（円/巻） 巾（mm） 巾（mm） タイプ 穴 型番 − − 128 HSC-S HSC-W 93150-13093150-230 製品コード 150 150 シングル（S） ダブル（W） シングル（S） ダブル（W） 6,000 12,000 定価（円/巻） 巾（mm）

弱電用

タイプ 穴 型番 − − − 12 8 2 12 8 2 HST-S HST-W HST-T 93150-120 93150-220 93150-320 製品コード 150 150 150 シングル（S） ダブル（W） トリプル（T） 6,000 12,000 20,000 定価（円/巻） 巾（mm） タイプ 穴 入数（巻） 入数（巻） 入数（巻） 入数（巻） 入数（巻） 型番 − − − HSK-S HSK-W HSK-T 93150-110 93150-210 93150-310 製品コード 150 150 150 シングル（S） ダブル（W） トリプル（T） 6,000 12,000 20,000 定価（円/巻） 巾（mm）

通信用

電力用

（低圧用）

電力用

（高圧用）

※幅広タイプのシートは穴あけ加工（20mm）もございます（シート幅の広いものを地中に埋設した際に、水はけが悪くなることを防ぎます。）。 ※販売単位は1巻（50m）となります。 管路の破損等の防止のため、TACレックスと共に埋設標識シートをご使用ください。 ●製品コード：93150-□□□ シングル ダブル トリプル 埋設標識シート

特別高圧電力ケーブル用

タイプ 穴 型番 − 8 HSTKDC-W 93150-890 製品コード 150 ダブル（W） 14,000 定価（円/巻） この下に特別高圧電力ケーブルあり 危 険 注 意

電力ケーブル

タイプ 穴 型番 − 4 HSDC-W 93150-670 製品コード 300 ダブル（W） 22,500 定価（円/巻） 入数（巻） 巾（mm） 38

埋設標識シート

T A C レックス

通信ケーブル

国土交通省電線共同溝用

国土交通省情報ケーブル用

国土交通省重要通信管路（河川用）

タイプ 穴 型番 − − 有 − 有 − 有 8 4 4 3 3 2 2 HSKDK-W150 HSKDK-W300 HSKDKA-W300 HSKDK-W400 HSKDKA-W400 HSKDK-W600 HSKDKA-W600 93150-710 93150-720 93150-730 93150-740 93150-750 93150-760 93150-770 製品コード 150 300 300 400 400 600 600 ダブル（W） ダブル（W） ダブル（W） ダブル（W） ダブル（W） ダブル（W） ダブル（W） 14,000 22,500 23,500 27,500 29,500 45,000 47,000 定価（円/巻） タイプ 穴 型番 − 4 HSCC-W 93150-480 製品コード 300 ダブル（W） 22,500 定価（円/巻） タイプ 穴 型番 − 4 93150-460 製品コード 300 ダブル（W） ダブル（W） 22,500 定価（円/巻） タイプ 穴 型番 − 8 93150-470 製品コード 150 14,000 定価（円/巻） HSKJCK-W HSKJC-W 入数（巻） 入数（巻） 入数（巻） 入数（巻）

電線共同溝用

タイプ 穴 型番 − 有 − 有 − 有 4 4 3 3 2 2 HSDK-W300 HSDKA-W300 HSDK-W400 HSDKA-W400 HSDK-W600 HSDKA-W600 93150-610 93150-620 93150-630 93150-640 93150-650 93150-660 製品コード 300 300 400 400 600 600 ダブル（W） ダブル（W） ダブル（W） ダブル（W） ダブル（W） ダブル（W） 22,500 23,500 27,500 29,500 45,000 47,000 定価（円/巻） 巾（mm） 入数（巻） タイプ 穴 型番 − 有 有 8 4 3 HSKJCK-W150 HSKJCKA-W300 HSKJCKA-W400 93150-900 93150-910 93150-920 製品コード 150 300 400 ダブル（W） ダブル（W） ダブル（W） 14,000 23,500 29,500 定価（円/巻） 巾（mm） 入数（巻） 巾（mm） 巾（mm） 巾（mm） 巾（mm） この下に重要通信ケーブルあり 立会いを求めて下さい

国土交通省重要通信ケーブル用

国土交通省 ＴＡＣレックス

埋設標識シート

T A C レックス 40 ■掘削 電気設備の技術基準の解釈（第120条 -2項一）に基づき、TACレックスの埋 設深さは、管路式に該当するので埋設 深さの規定はなく、管に加わる車両、 その他の重量物に耐えれば良いことに なっているため、管の強度に応じて埋 設深さを定めることができます。次に 底部については、T A Cレックスが 石、がれきなどと接しないよう平らに ならし砂を敷き詰め、ランマーや突き 棒などでよく突き固めます。なお、掘 削幅はTACレックスの敷設条数によ り決まります。また、TACレックス はJIS C 3653（電力用ケーブルの地中 埋設の施工方法）の波付硬質合成樹脂 管に適合するので、需要場所において は、管路式として、土被りを0.3m以上 とすることができます。 ■敷設 TACレックス本体を使用される長さ にカットし、カット面のバリをカッタ ー等で取り、敷設してください。 TACレックスの口元部より、砂、水 等が侵入しないよう注意し、TACレ ックスを敷設溝に入れます。 把巻の場合は、3〜4人で把崩れが生じ ないようTACレックスを手で押さえ 敷設溝にそって転がします。 なお、土留のために切梁が掘削溝内に 設けられている場合は、切梁間から TACレックスの末端を掘削溝内に入 れ、管端にロープ等をつけ引張り込む ようにします。 ■配列、整直、砂埋め 多条敷設を行う場合、TACレックス 相互の間隔を保持固定して配列するた め、簡易なゲージを用意し約1.5mごと に使用してTACレックスを整直しま す。 その後TACレックスの回りを砂、又 はこれに準ずる土で固定し、ゲージを 抜き取ります。 TACレックスの敷設には、他の管路 のように固定あるいは離隔確保のため の管台、スペーサーは絶対に使用しな いでください。 なお、敷設に際しては、電気設備の技 術基準の解釈第125条（P44）をご参照く ださい。 GL （左右間隔） 発生土 等 以上 50mm 約200mm a c b TACレックス （上下間隔） 図 -A　多条敷設の場合の断面図 ○最上段の土被り（図 -A の C） 　管の強度に応じて定めることが可能。 ・車両その他の重量物の圧力に耐えることが必要です。 ・需要場所（工場、大学、集合住宅地、公園、高速道路緑地帯などの自家用施設構 内、一般住宅構内などで一般の公道は含まれない。）で使用電圧7kV以下の電力 ケーブルではJIS C 3653（電力用ケーブルの地中埋設の施工方法）により、地表 面（舗装がある場合は舗装下面）から0.3m以上と規定されています。 ・公道においては道路法施行令　第11条の2により、車道の地下にあっては路面か ら0.8m、歩道（歩道と車道の区別のない道路にあっては、路面幅員の2/3に相 当する路面の中央部以外の部分）の地下にあっては路面より0.6mを超えているこ ととされています。 管の離隔 電気設備の技術基準の解釈 における地下管相互の離隔距離は下記の通りです。 TACレックスの場合 125条【地中電線と他の地中電線との接近又は交差】 （地中電線と地中弱電流電線） （地中電線相互） 難燃TACレックスを使用した場合 TACレックスの場合 難燃TACレックスを使用した場合 ※印寸法は次ページ図ｰB「TACレックスの管間隔の最小値」をご参照ください。 …TACレックス …難燃TACレックス 特高 60cm以上 弱電 高 低 30cm以上 30cm以上 特高 15cm以上 高 低 30cm以上 30cm以上 特高 弱電 高 低 ※

※

特高

※

高 低 ※ ※ ※

ＴＡＣレックス

施 工 方 法

■試験棒通し 土砂を埋め戻すまえに、TACレック スの整直度、および管内部の異常の有 無を確認するため、図のような試験棒 を通します。 通常、TACレックスの曲げ半径は内 径の10倍以上としてください。ケーブ ルに支障を与えない範囲であれば、最 小値は内径の5倍までとします。 ■埋め戻し 敷設溝にTACレックスを固定し終え たら、管路の中に標準試験棒を通し異 常のない事を確認してから埋め戻しを 行います。図のようにTACレックス の上50㎜以上までは砂または石、がれ き等のない土（粘土質等塊になり易く、 埋め戻し後、しまりのよくないものは 使用しないこと）で埋め戻して突き固 め、その上で残りの部分は在来土等で 埋め戻しを行い突き固めます。 ■ケーブル引き入れ 管路口にはベルマウスを取りつけ、あ らかじめTACレックスに挿入してあ るパイロットワイヤーで引き入れ用ワ イヤーロープに引き替え、ケーブル引 き入れを行います。 また、TACレックスに引き入れるケ ーブルは下記条件を満足するようにし てください。 ※１孔１条敷設の場合 　D≧1.5d 　D：TACレックスの内径（㎜） 　d ：ケーブルの最大仕上外径（㎜） GL 以上 50mm 発生土等 良質の発生土 砂または 試験棒サイズ（参考） TAC レックス呼び径 試 験 棒 外 径（ φ D） 試 験 棒 長 さ（ L ） 30 20.0 120.0 40 30.0 150.0 50 40.0 175.0 65 50.0 240.0 80 60.0 280.0 100 80.0 350.0 125 105.0 430.0 150 130.0 500.0 200 180.0 700.0 単位：mm 呼   び     径 a の間隔（

mm

） b の間隔（

mm

） 30・40・50・65 80・100・125・150 200 50 70 100 50 70 100 ○ TAC レックスの管間隔の最小値（※） 図 -B　間隔ゲージ

C

レックス
