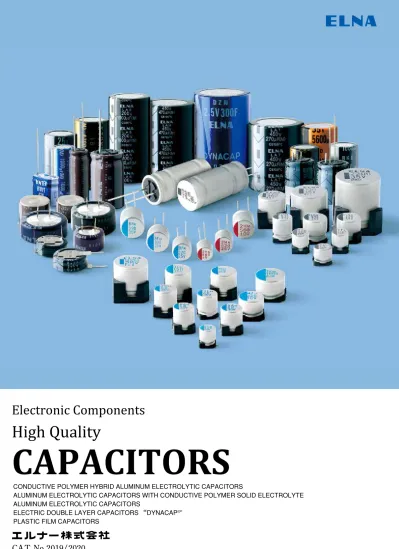

Electronic Components High Quality CAPACITORS CONDUCTIVE POLYMER HYBRID ALUMINUM ELECTROLYTIC CAPACITORS ALUMINUM ELECTROLYTIC CAPACITORS WITH CONDUCT

(1)

■営業所

●国内営業部 ●海外販売拠点

■関連会社

青森工場

HEAD OFFICE

2/71 Thosapol Land building 4

14th/FL, Soi Bangna-Trad 25, Bangna

Bangna, Bangkok 10260, Thailand

CHIANGMAI FACTORY

56 Mahidoal Road T.Sutep A.Muang Chiangmai 50200, Thailand. 2473, Tingkat Perusahaan 6, Free Trade Zone, Prai Industrial Estate, 13600 Prai, Penang, Malaysia. Sales office

電話（0172）52-4166 FAX（0172）53-4609 TEL.+66-2-7441464 +66-2-7441465 FAX.+66-2-7441466 TEL.+66-53-270206 FAX.+66-53-275064 TEL.+60-4-3992916 FAX.+60-4-3992925 TEL.+60-4-3985369 電話（045）470-7254 FAX（045）470-7260 電話（06）6304-6831 FAX（06）6304-8638 TEL.+1-678-261-8284 FAX.+1-678-815-0892 TEL.+65-62930181 FAX.+65-62966716 TEL.+86-21-64452269 FAX.+86-21-64452271 TEL.+66-2-7441464 +66-2-7441465 FAX.+66-2-7441466 TEL.+60-4-3985369

CAT.No.2019/2020

1. 記載内容について、改良のため、予告なく仕様・寸法

等を変更する場合がありますので、

ご注文に際しては、

ご確認ください。

記載内容にご不明点がございましたら、最寄りの営業

所までお問い合わせください。　

2. 当カタログ記載事項は2018 年12月現在のものです。

東日本営業 西日本営業 神奈川県横浜市港北区新横浜3丁目8番11号大阪市淀川区西中島 6 丁目 1 番 1 5 　　　　　　　アセンズ新大阪

ELNA AMERICA, INC.

3600 Dallas Hwy.,Ste.230 #389 Marietta, GA 30064, U.S.A.

ELNA ELECTRONICS SINGAPORE PTE. LTD.　 103 Kallang Avenue,

#04-01 AIS Industrial Building Singapore 339504

ELNA（SHANGHAI）CO., LTD. （エルナー上海株式会社） Room 6203, Rui Jin Hotel Business Center 118, Rui Jin 2 Road, Shanghai, China

中國上海市瑞金二路118號瑞金賓館商務樓 6203室 ELNA BANGKOK SALES OFFICE　 2/71 Thosapol Land building 4 14th/FL, Soi Bangna-Trad 25, Bangna Bangna, Bangkok 10260, Thailand ELNA MALAYSIA PENANG SALES OFFICE　 2473, Tingkat Perusahaan 6, Free Trade Zone, Prai Industrial Estate, 13600 Prai, Penang, Malaysia

〒222-0033 〒532-0011 〒036-0357 本社 白河技術センター 神奈川県横浜市港北区新横浜3丁目8番11号〒222-0033 メットライフ新横浜ビル６階福島県西白河郡西郷村大字米字椙山9番地32 〒961-8031 電話（045）470-7251 FAX（045）470-7261 電話（0248）48-1654 FAX（0248）25-5614

エルナー東北株式会社

TANIN ELNA CO., LTD.

ELNA-SONIC SDN. BHD.　

青森県黒石市追子野木 1 丁目 3 4 9 番 1

ご注意

安全にご使用

いただくために

1.当カタログに記載されている品種・規格値は、参考仕様ですので、ご使用及びご

注文の際は、当社「納入仕様書」などをご要求願い、それらに基づきご購入ご使

用くださるようお願いします。

2.製品を正しく安全にお使いいただくため、ご使用前に必ず「ご使用上の注意事項」を

よくお読みください。

ご注意

CONDUCTIVE POLYMER HYBRID ALUMINUM ELECTROLYTIC CAPACITORS

ALUMINUM ELECTROLYTIC CAPACITORS WITH CONDUCTIVE POLYMER SOLID ELECTROLYTE

ALUMINUM ELECTROLYTIC CAPACITORS

ELECTRIC DOUBLE LAYER CAPACITORS “DYNACAP

®

_”

PLASTIC FILM CAPACITORS

Electronic Components

High Quality

CAPACITORS

CA T .No.2019/2020

2019

/2020 HIGH QUALIT

Y

CAP

ACIT

ORS

背幅10mm

(2)

品質認証

（2018年12月現在）

取得工場

規格

認証番号

認証品目

取得工場

規格

認証番号

認証機関

ISO 9001

アルミニウム電解コンデンサ

導電性高分子ハイブリッドアルミニウム電解コンデンサ

導電性高分子アルミニウム固体電解コンデンサ

電気二重層コンデンサ

SGS

エルナー株式会社

白河技術セン夕ー

エルナー東北株式会社

青森工場

タニンエルナー

（Thailand）

エルナー・ソニック

（Malaysia）

IATF 16949

_{44 111 060686}

IATF0320356

アルミニウム電解コンデンサ

_{電気二重層コンデンサ}

TÜV

ISO 9001

アルミニウム電解コンデンサ

_{電気二重層コンデンサ}

アルミニウム電解コンデンサ

TÜV

IATF 16949

IATF0336376

_17318-T

Kiwa

ISO 9001

IAF19, 22

_17318-A

Kiwa

環境認証

（2018年11月現在）

エルナー東北株式会社

青森工場

ISO 14001

JQA-EM2918

（財）日本品質保証機構

（ J Q A ）

タニンエルナー

（Thailand）

ISO 14001

04104 990506

TÜV

エルナー・ソニック

（Malaysia）

ISO 14001

MY03/60718

SGS

以下の注意を必ずお読みください !!

高度の安全性が求められる医療機器，輸送機器（自動車、列車、船舶等），宇宙・航空機器，防災・防犯機器などに

ご使用になる際は，その製品の適合性について，弊社へお問い合わせ，確認の上ご判断ください。

高い安全性が求められる機器にご使用の際は，保護回路や冗長回路を設けて機器の安全を図ると同時に，ご使用

される機器で必要な評価試験を行なうことをお勧めします。

このカタログに記載している製品を正しく安全にお使いいただくため，

「ご使用上の注意事項」を遵守願います。

このカタログに記載している製品についての仕様・寸法は，製品改良のため，予告なく変更する場合があります。

ご注文の際は，「納入仕様書」をご用命の上，内容をご確認願います。「納入仕様書」の確認が無い場合，万一

発生した不具合の責任は負いかねます。

44 100 990506

JP05/060268

IATF 16949

アルミニウム電解コンデンサ

導電性高分子ハイブリッドアルミニウム電解コンデンサ

導電性高分子アルミニウム固体電解コンデンサ

電気二重層コンデンサ

SGS

IATF0282303

SGS JP14/062589

(3)

目

次

導電性高分子ハイブリッドアルミニウム電解コンデンサ

導電性高分子アルミニウム固体電解コンデンサ

23 Conductive Polymer Hybrid Aluminum Electrolytic Capacitors

Aluminum Electrolytic Capacitors With Conductive Polymer Solid Electrolyte

55 チップ形アルミニウム電解コンデンサ

Chip Type Aluminum Electrolytic Capacitors

155 大容量アルミニウム電解コンデンサ

Large Capacitance Aluminum Electrolytic Capacitors

207 音響用アルミニウム電解コンデンサ

Aluminum Electrolytic Capacitors for Audio

5 アルミ二ウム電解コンデンサ

Aluminum Electrolytic Capacitors

電気二重層コンデンサ

231 Electric Double Layer Capacitors

※本製品をご使用になる前に、ご使用上の注意事項を必ずお読み下さい。

99 小形アルミニウム電解コンデンサ

Miniature Type Aluminum Electrolytic Capacitors

プラスチックフィルムコンデンサ

273 Plastic film Capacitors

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解小形アルミ電解 大容量アルミ電解 音響用アルミ電解 電気二重層 フィルム

1 _{CAT.No.2019/2020}

®

_目　次

(4)

区　分

端子部めっき

めっき厚

スリーブ

®

環境対応（グリーンキャップ ®）

■『GREEN CAP（グリーンキャップ）』

有害 6 物質とは，Pb：鉛，Cr

6+

_{：六価クロム，Hg：水銀，Cd：カドミウム，}

PBB：ポリ臭化ビフェニ－ル，PBDE：ポリ臭化ジフェニルエーテル，

®

■標準端子部めっき材質及びスリーブ材質

■各種環境規制への対応

・アルミニウム（導電性高分子ハイブリッド・導電性高分子）電解コンデンサ

面実装（チップ品）

なし

なし（又は PET）

なし

なし（又は PET）

PET

PET（プレート含む）

Sn-Bi

12μm

5μm

12μm

ー

Sn-Bi

Sn 100%

φ6.3 以下

φ8,10

φ12.5

φ16 以上

RT＊の補助端子

リード線端子品

基板自立形

ネジ端子形

リード線端子品

基板自立形

注）Sn：スズ，Bi：ビスマス，Cu：銅

上記端子部めっき及びスリーブ以外をご希望の場合は，お問い合わせください。

・電気二重層コンデンサ

区　分

端子部めっき

面実装

コインセル

タイプ

捲回タイプ

Sn 100%（又は Sn+Cu）

Sn 100%

ディスクリート

単セルタイプ

セル積層タイプ

なし

PET

『GREEN CAP（グリーンキャップ）』は，地球環境に配慮し端子部のめっき，外装スリーブを「鉛フリー化」した，

有害 6 物質を使用していない製品です。

本カタログ掲載の製品は『GREEN CAP（グリーンキャップ）』となっています。

めっき厚

スリーブ

・「EU　RoHS 指令」に適合しています。

・ RIP3.8TGD（Technical Guidance Document：2008/5/26　公開）の内容に基づき、弊社製電子部品は、

「意

　図的放出のない成型品」であり、EU REACH 規制第 7 条 1 項「登録」の適用外です。又、当社では高懸念

　物質（SVHC）を使用しない製品開発を行っています。

・ハロゲンフリー化については別途お問い合わせください。

®

(5)

区　分

端子部めっき

めっき厚

スリーブ

®

環境対応（グリーンキャップ ®）

■『GREEN CAP（グリーンキャップ）』

有害 6 物質とは，Pb：鉛，Cr

6+

_{：六価クロム，Hg：水銀，Cd：カドミウム，}

PBB：ポリ臭化ビフェニ－ル，PBDE：ポリ臭化ジフェニルエーテル，

®

■標準端子部めっき材質及びスリーブ材質

■各種環境規制への対応

・アルミニウム（導電性高分子ハイブリッド・導電性高分子）電解コンデンサ

面実装（チップ品）

なし

なし（又は PET）

なし

なし（又は PET）

PET

PET（プレート含む）

Sn-Bi

12μm

5μm

12μm

ー

Sn-Bi

Sn 100%

φ6.3 以下

φ8,10

φ12.5

φ16 以上

RT＊の補助端子

リード線端子品

基板自立形

ネジ端子形

リード線端子品

基板自立形

注）Sn：スズ，Bi：ビスマス，Cu：銅

上記端子部めっき及びスリーブ以外をご希望の場合は，お問い合わせください。

・電気二重層コンデンサ

区　分

端子部めっき

面実装

コインセル

タイプ

捲回タイプ

Sn 100%（又は Sn+Cu）

Sn 100%

ディスクリート

単セルタイプ

セル積層タイプ

なし

PET

『GREEN CAP（グリーンキャップ）』は，地球環境に配慮し端子部のめっき，外装スリーブを「鉛フリー化」した，

有害 6 物質を使用していない製品です。

本カタログ掲載の製品は『GREEN CAP（グリーンキャップ）』となっています。

めっき厚

スリーブ

・「EU　RoHS 指令」に適合しています。

・ RIP3.8TGD（Technical Guidance Document：2008/5/26　公開）の内容に基づき、弊社製電子部品は、

「意

　図的放出のない成型品」であり、EU REACH 規制第 7 条 1 項「登録」の適用外です。又、当社では高懸念

　物質（SVHC）を使用しない製品開発を行っています。

・ハロゲンフリー化については別途お問い合わせください。

■ Sn ウィスカについて

1. リード溶接部に発生する Sn ウィスカの発生メカニズムについて

アルミニウム電解コンデンサのリード溶接部表面には，Sn とアルミが固溶せずに混在しており，その表面状

態は非常に複雑で，アルミが熱や湿度により酸化反応や水和反応を受けると膨張し，その応力が内部応力と

なって，Sn に影響してウィスカが発生するといわれています。

2. Sn ウィスカの発生抑制について

Sn ウィスカは，過去鉛を添加すると軽減されたことから，アルミニウム電解コンデンサのリードめっきにも

鉛入り Sn めっきが使用されてきました。

2000 年以降，ELV の環境規制，RoHS 等の鉛フリー化要求のため，鉛を含まないリードめっきが使用され

るようになり，再び Sn ウィスカ問題が浮上しました。

Sn ウィスカは混在するアルミの影響を受けることから，溶接部表面に存在するアルミを減少させる方法とし

て，リード付端子のアルカリ洗浄にて対応しております。

しかしながら，溶接部表面積の多い大サイズ品では小サイズ品に比し，アルカリ洗浄しても長いウィスカが

発生する場合があり，加えてそのウィスカがコンデンサ外に飛散して，電子回路をショートさせる可能性も

あることから，ウィスカをコンデンサ内に封じこむ対策も検討されています。

3. Sn ウィスカの飛散防止について

従来より使用してきた鉛入り Sn めっき，また近年導入された Bi 入りめっきでも温度・湿度条件によっては，

ウィスカが発生する場合があるので，現在のウィスカ抑制方法では，完全にウィスカの発生を防止する方法

は確立できていません。

そこで，当社では発生したウィスカをコンデンサ外に飛散させないウィスカ対策構造を適用した製品を開発・

供給しております。

ウィスカ対策構造で対応可能なシリーズは，105℃保証品では RJD シリーズ，RJE シリーズ，125℃保証品

では RKD シリーズ，RPK シリーズ等です。

他シリーズでこの対策構造をご希望の場合は，別途お問い合わせください。

コンデンサの断面図

一般品

ウィスカ対策品

ゴム穴

カバー無

ゴム穴

カバー有

3 _{CAT.No.2019/2020}

• 改良のため，予告なく仕様・寸法等を変更する場合があります。 • ご使用及びご注文の際には, 当社「納入仕様書」をご要求いただき，　それらに基づきご購入ご使用くださるようお願いします。 ®

(6)

目　次

1. アルミニウム電解コンデンサ　品種一覧表 • • • • • • • • • • • • • • • • • • • • • • • 2. アルミニウム電解コンデンサ　体系図 • • • • • • • • • • • • • • • • • • • • • • • • • • 3. アルミニウム電解コンデンサ　製品記号体系表 • • • • • • • • • • • • • • • • • • • • 4. 推奨ランド寸法（チップアルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • 5. 推奨はんだ付け条件（アルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • 6. テーピング（チップアルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • • • • 7. リード加工、テーピング（リードタイプアルミニウム電解コンデンサ） • • • • • • • • • • • 8. 導電性高分子ハイブリッド・固体アルミニウム電解コンデンサ　使用上の注意事項 • • 9. 導電性高分子ハイブリッドアルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • 10. 導電性高分子アルミニウム固体電解コンデンサ　シリーズ仕様 • • • • • • • • • • 11. アルミニウム電解コンデンサ　使用上の注意事項 • • • • • • • • • • • • • • • • • • 12. チップ形アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • 13. 小形アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • • • 14. 大容量アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • 15. 音響用アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • 16. アルミニウム電解コンデンサ　テクニカルノート • • • • • • • • • • • • • • • • • • • • 17. アルミニウム電解コンデンサ　テクニカルデータ • • • • • • • • • • • • • • • • • • • • 6 9 12 13 14 16 17 24 28 38 50 55 99 155 207 220 226

アルミニウム電解コンデンサ

®

最小梱包単位

■ ご注文に際してのお願い

ご注文に際しましては，最小梱包数量の整数倍でのご指定をお願い致します。

アルミニウム電解コンデンサ

区分ケースサイズ_φD×L(mm) ロングリード品リード加工品数　　　　　量　　　　　（個）テーピング品（フラットボックス）テーピング品（リール）（袋詰数量）最小梱包数量（袋詰、小箱数量）最小梱包数量最小梱包数量最小梱包数量（箱詰数量）導電性高分子アルミニウム固体電解コンデンサ導電性高分子ハイブリッドアルミニウム電解コンデンサチップ品 φ5～φ6.3×4.0～7.7 －－－－－ 1,000 5,000 φ8×6.7～7.7 －－－－－ 1,000 5,000 φ8×8.7～10.5,φ10×7.7～10.5 －－－－－ 500 2,000 φ10×12.5 －－－－－ 400 1,600 リード品 φ8×8～10φ6.3×8 200 200 2,000 2,000 200 200 2,000 2,000 2,000 1,000 －－－－ φ10×10～12.5 200 1,000 200 1,000 500 －－チップ品 φ4 －－－－－ 2,000 10,000 φ5 to φ6.3×4.5～7.7,φ8×6.5 －－－－－ 1,000 5,000 φ8～φ10×10～10.5 －－－－－ 500 2,000 φ12.5×13.5 －－－－－ 200 1,000 φ16×16.5,φ18×16.5 －－－－－ 125 250 φ16×21.5,φ18×21.5 －－－－－ 75 150 小形 φ4～φ5×5,φ4×7 200 2,000 200 5,000 2,000 －－ φ5×7 200 2,000 200 4,000 2,000 －－ φ6.3×5,φ6.3×7 200 2,000 200 2,000 2,000 －－ φ8×5～7 200 2,000 200 2,000 1,000 －－ φ5～φ6.3×11,11.5 200 2,000 200 2,000 2,000 －－ φ8×11.5,12 200 2,000 200 2,000 1,000 －－ φ8×15 200 1,000 200 1,000 1,000 －－ φ8×20 200 1,000 200 1,000 1,000 －－ φ10×12.5 200 1,000 200 1,000 500 －－ φ10×16 200 1,000 200 1,000 500 －－ φ10×20 200 1,000 200 1,000 500 －－ φ10×25～30 200 1,000 100（200） 500（1,000） 500 －－ φ12.5×15～20 100 1,000 100 1,000（500） 500 －－ φ12.5×25 100 500（1000） 100 1,000（500） 500 －－ φ12.5×30 100 500 200（100） 2,000（500） 500 －－ φ12.5×35 100 500 200（100） 2,000（500） 500 －－ φ12.5×40 100 500（100） 200（100） 2,000（500）－－－ φ16×16～25 100 500 100 1,000（100）－－－ φ16×31.5～35.5 50 200（400） 100 1,000（100）－－－ φ16×40 50（100） 100 100 800（100）－－－ φ18×16 50 100 100 1,000（100）－－－ φ18×20 50（100） 100（500） 100 1,000（100）－－－ φ18×25 50（100） 100（400） 100 1,000（100）－－－ φ18×31.5～35.5 50 100 100 1,000（100）－－－ φ18×40～50 50 250（100） 100 800（100）－－－ φ20×25～50 50 100 100 600（100）－－－ φ22×40～50 50 100（200） 100 400（100）－－－ LA＊_{, LT}＊ φ22～φ25 － 100 φ30～φ35 － 50 ネジ端子及びその他 φ35～φ101 － ※ （　）内の数値になる場合もあります。 ※ お問合わせ下さい。

電気二重層コンデンサ

シリーズケースサイズ_φD×L(mm) ロングリード品標準リード品数　　　　　量　　　　　（個）テーピング品（フラットボックス）テーピング品（リール）（袋詰数量）最小梱包数量（袋詰、小箱数量）最小梱包数量最小梱包数量最小梱包数量（箱詰数量） DX,DXJ,DXN,DXS（H端子,V端子） φ11.5 －－ 200 2,000 －－－ DX,DXJ,DXN（V端子） φ19 －－ 100 500 －－－ DH,DHL,DHC,DBJ DB,DBN,DBS φ13.5 －－ 200 1,000 －－－ φ21.5 －－ 100 500 －－－ DC,DCK φ6.8 －－ 200 6,000 －－－ DS,DSK φ4.8_φ6.8 －_－－_－－_－－_－－_－ _{1,500～2,000※ 6,000～8,000※}2,000 10,000 DVN,DVS φ12.5×8.5 －－－－－ 300 1,500 DVL φ12.5×10.5 －－－－－ 250 1,250 シリーズケースサイズ_φD×L(mm) ロングリード品リード加工品数　　　　　量　　　　　（個）テーピング品（フラットボックス）テーピング品（リール）（袋詰数量）最小梱包数量（袋詰、小箱数量）最小梱包数量最小梱包数量最小梱包数量（箱詰数量） DU DUK DZ DZN DZH φ6.3 200 2,000 200 2,000 2,000 －－ φ8×12 200 2,000 200 2,000 1,000 －－ φ8×15～22 200 1,000 200 1,000 1,000 －－ φ10×20～25 200 1,000 100 500 500 －－ φ10×30～35 200 1,000 100 500 500 －－ φ12.5×25 100 500 100 1,000 500 －－ φ12.5×35 100 500 200 2,000 －－－ φ16×20～25 100 500 100 1,000 －－－ φ16×31.5～35.5 50 200 100 1,000 －－－ φ16x40 50 100 100 800 －－－ φ18x35 50 100 100 1,000 －－－ φ18x40 50 250 100 800 －－－ φ25 － 50 又は 100※ －－－－－ φ35 － 50 又は 100※ －－－－－ DZP 8.5×17×16 － ※ 8.5×17×24 10.5×21×29

(7)

目　次

1. アルミニウム電解コンデンサ　品種一覧表 • • • • • • • • • • • • • • • • • • • • • • • 2. アルミニウム電解コンデンサ　体系図 • • • • • • • • • • • • • • • • • • • • • • • • • • 3. アルミニウム電解コンデンサ　製品記号体系表 • • • • • • • • • • • • • • • • • • • • 4. 推奨ランド寸法（チップアルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • 5. 推奨はんだ付け条件（アルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • 6. テーピング（チップアルミニウム電解コンデンサ） • • • • • • • • • • • • • • • • • • • • • 7. リード加工、テーピング（リードタイプアルミニウム電解コンデンサ） • • • • • • • • • • • 8. 導電性高分子ハイブリッド・固体アルミニウム電解コンデンサ　使用上の注意事項 • • 9. 導電性高分子ハイブリッドアルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • 10. 導電性高分子アルミニウム固体電解コンデンサ　シリーズ仕様 • • • • • • • • • • 11. アルミニウム電解コンデンサ　使用上の注意事項 • • • • • • • • • • • • • • • • • • 12. チップ形アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • 13. 小形アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • • • 14. 大容量アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • 15. 音響用アルミニウム電解コンデンサ　シリーズ仕様 • • • • • • • • • • • • • • • • • • 16. アルミニウム電解コンデンサ　テクニカルノート • • • • • • • • • • • • • • • • • • • • 17. アルミニウム電解コンデンサ　テクニカルデータ • • • • • • • • • • • • • • • • • • • • 6 9 12 13 14 16 17 24 28 38 50 55 99 155 207 220 226

アルミニウム電解コンデンサ

5 _{CAT.No.2019/2020}

(8)

● チップ形アルミニウム電解コンデンサ

区　　　分シリーズ名ペ　ー　ジ特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 外　装　色 J I S 規格備　　　考下限上限最低最高最低最高最低最高最小最大標　　準 RV4 58 チップアルミ電解4.5mmL 品 −40 +85 2000 6.3 50 1 100 4×4.5 6.3×4.5 銀 32 RV5 56 チップアルミ電解，高CV 品 −40 +85 2000 4 100 1 2200 4×5.3 12.5×13.5 銀 32 RVB 59 両極チップアルミ電解5.5mmL 品 −40 +85 2000 6.3 50 1 47 4×5.3 6.3×5.3 銀 32 高　　　信　　　頼　　　性 RVE 89 105℃，チップアルミ電解，4.5mmL 品 −40 +105 1000 6.3 50 1 100 4×4.5 6.3×4.5 銀 32 RVS 60 105℃，チップアルミ電解，5.5mmL 品 −55 +105 1000 6.3 50 1 1500 4×5.3 10×10.5 銀 32 RVL 62 105℃，2000 時間品 −55 +105 2000 6.3 50 1 100 4×5.7 6.3×5.7 銀 32 RVJ 64 105℃，チップアルミ電解大容量品 −55 +105 2000 5000 6.3 100 10 1000 8×6.5 12.5×13.5 銀 32 RVR 66 105℃，チップアルミ電解，高CV，2000 時間品 −40 +105 2000 4 50 1 1500 4×5.3 10×10.5 銀 32 RVI 90 105℃，両極性チップアルミ電解，2000 時間品 −40 +105 2000 6.3 50 1 47 4×5.8 6.3×5.8 銀 32 RVC 68 105℃，3000 時間／ 5000 時間品 −40 +105 3000 5000 6.3 50 1 1000 4×5.8 10×10 銀 32 RZH 70 105℃，5000 時間／ 7000 時間品 −55 +105 5000 7000 6.3 35 22 1000 6.3×5.8 10×10 銀 32 ★ 低インピーダンス・低 ESR ・高信頼性 RVZ 72 105℃，低インピーダンス品 −55 +105 1000 5000 6.3 35 4.7 2700 4×5.3 12.5×13.5 銀 32 RVD 74 105℃，低インピーダンス長寿命 −55 +105 2000 5000 6.3 100 4.7 2200 4×5.8 12.5×13.5 銀 32 RVV 76 105℃，超低インピーダンス品 −55 +105 2000 6.3 50 33 1500 6.3×5.8 10×10 銀 32 ☆ RZD 78 105℃，超低インピーダンス，高CV 品 −55 +105 2000 6.3 80 22 2200 6.3×5.8 10×10 銀 32 ☆ RVT 80 125℃，チップアルミ電解，低ESR 品 −40 +125 1000 5000 10 100 4.7 1000 4×5.8 12.5×13.5 銀 32 RZJ 82 125℃，チップアルミ電解，低ESR，長寿命品 −40 +125 2000 3000 10 35 47 470 6.3×7.7 10×10 銀 32 ★ RZF 84 125℃，チップアルミ電解，低ESR，長寿命，高CV 品 −40 +125 2000 4000 10 80 22 680 6.3×5.8 10×10 銀 32 ☆ RZE 86 125℃，チップアルミ電解，低ESR，高CV 品 −40 +125 2000 35 35 47 100 6.3×7.7 銀 32 ☆ RVX 88 135℃，チップアルミ電解 −40 +135 1000 25 35 22 330 8×10 10×10 銀 32 耐　　振　　動 RTZ 92 105℃，低インピーダンス，大容量耐振動30G対応品 −55 +105 1000 5000 6.3 35 33 8200 6.3×5.8 18×21.5 銀 32 ☆ RTD 94 105℃，低インピーダンス，大容量耐振動30G対応品 −55 +105 2000 5000 6.3 100 10 8200 6.3×5.8 18×21.5 銀 32 ☆ RTT 96 125℃，低ESR，大容量耐振動30G対応品 −40 +125 1000 5000 10 100 10 4700 6.3×5.8 18×21.5 銀 32 ☆ RTQ 98 150℃，低ESR，大容量耐振動30G対応品 −40 +150 1000 10 35 33 470 8×10 10×10 銀 32

＊本製品をご使用の前に必ずご使用上の注意事項をお読みください。

■アルミニウム電解コンデンサ品種一覧表

● 導電性高分子ハイブリッドアルミニウム電解コンデンサ・導電性高分子アルミニウム固体電解コンデンサ

区　　　分シリーズ名ペ　ー　ジ特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 外　装　色 J I S 規格備　　　考下限上限最低最高最低最高最低最高最小最大導電性ハイブリッド HV 28 低ESR，ハイブリッド導電性高分子品 −55 +105 10000 6.3 100 10 820 5×5.8 12.5×13.5 銀 32 ☆ HT 28 低ESR，ハイブリッド導電性高分子，耐振動品 −55 +105 10000 6.3 100 15 820 8×10 12.5×13.5 銀 32 ☆ HVK 30 低ESR，125℃，ハイブリッド導電性高分子品 −55 +125 4000 6000 6.3 100 10 820 5×5.8 12.5×13.5 銀 32 ☆ HTK 30 低ESR，125℃，ハイブリッド導電性高分子，耐振動品 −55 +125 4000 6000 6.3 100 15 820 8×10 12.5×13.5 銀 32 ☆ HVX 32 低ESR，135℃，ハイブリッド導電性高分子品 −55 +135 4000 16 50 68 470 8×10 10×10 銀 32 ☆ HTX 32 低ESR，135℃，ハイブリッド導電性高分子，耐振動品 −55 +135 4000 16 50 68 470 8×10 10×10 銀 32 ☆ HR 34 低ESR，ハイブリッド導電性高分子，リード線端子品 −55 +105 10000 25 100 15 560 8×10 10×12.5 銀 04 ★ HRK 36 低ESR，125℃，ハイブリッド導電性高分子，リード線端子品 −55 +125 4000 6000 25 100 15 560 8×10 10×12.5 銀 04 ★ 導　　　　電　　　　性 PVG 38 極低ESR，導電性高分子品 −55 +105 2000 2.5 6.3 120 1200 5×5.7 10×7.7 銀 32 PVX 40 極低ESR，導電性高分子品 −55 +105 2000 2.5 10 100 1200 5×5.7 10×7.7 銀 32 PVM 42 超低ESR，導電性高分子品 −55 +105 2000 2.5 16 33 1200 5×5.7 10×7.7 銀 32 PVK 44 超低ESR，高温度，導電性高分子品 −55 +125 1000 2.5 16 33 1000 6.3×5.7 10×7.7 銀 32 PRM 46 低ESR，導電性高分子，リード線端子品 −55 +105 2000 2.5 10 220 1500 6.3×8.0 10×12.5 銀 04 ★印は新商品です。 ☆印はアップグレード品です。 ®

アルミニウム電解コンデンサ

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解

(9)

■アルミニウム電解コンデンサ品種一覧表

● 小形アルミニウム電解コンデンサ

区　　　分シリーズ名ペ　ー　ジ特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 外　装　色 J I S 規格備　　　考下限上限最低最高最低最高最低最高最小最大低　　　背　　　品 RC3 100 5mmL，標準品－40 +85 1000 4 50 1 470 4×5 8×5 青 04 R3S 101 5mmL，105℃品－55 +105 1000 6.3 50 1 100 4×5 6.3×5 黒 04 RB3 102 5mmL，両極性品－40 +85 1000 6.3 50 0.33 47 4×5 6.3×5 青 04 RC2 103 7mmL，標準品－40 +85 1000 4 100 1 330 4×7 8×7 青 04 R2S 104 7mmL，105℃品－55 +105 1000 6.3 50 1 100 4×7 6.3×7 黒 04 RB2 105 7mmL，両極性品－40 +85 1000 6.3 50 0.33 47 4×7 6.3×7 青 04 標　　　準　　　品 RE3 106 小形化標準品－40 +85 2000 6.3 450 0.47 22000 5×11 18×40 青 04 R2B 108 両極性標準品－40 +85 2000 6.3 100 1 4700 5×11 18×35.5 青 04 RJP 109 105℃，両極性品－40 +105 1000 2000 6.3 50 1 6800 5×11 18×35.5 黒 04 RJ5 112 105℃，小形大容量品－55_－40 +105 _{1000 2000} 1000 ₁₆₀6.3 ₄₅₀100 1₁ 22000_{470 6.3×11}5×11 18×40_18×40 黒 04 RJ4 114 105℃，小形化品－55_－40 +105 1000 2000 ₁₆₀6.3 ₄₅₀100 1₁ 22000_{330 6.3×11}5×11 18×40_18×35.5 黒 04 RJ3 116 105℃，高信頼性標準品－55_－40 +105 1000 2000 ₁₆₀6.3 100₄₀₀ 1₁ 15000_{220 6.3×11}5×11 18×35.5 黒 04_18×40 特殊用途 RLB 110 低漏れ電流品－40 +85 1000 6.3 50 1 2200 5×11 18×35.5 青 04 低インピーダンス・低 E S R ・高信頼性 RJB 118 105℃，高信頼性小形品－55 +105 2000 5000 6.3 100 3.3 10000 5×11.5 16×31.5 黒 04 RJH 120 105℃，高信頼性低インピーダンス品－55 +105 2000 5000 6.3 100 1 15000 5×11.5 18×40 黒 04 RJF 123 105℃，高信頼性小形低インピーダンス品－40 +105 1000 10000 6.3 100 5.6 6800 4×7 16×25 黒 04 RJM 126 105℃，小形長寿命低インピーダンス品－40 +105 6000 10000 6.3 50 27 8200 5×11.5 16×25 黒 04 ☆ RJD 128 105℃，小形，低ESR，高リプル品－55 +105 2000 8000 6.3 100 10 18000 5×11.5 20×40 黒 04 RKD 140 125℃，小形，低ESR品－40 +125 2000 5000 10 100 100 8200 8×12 20×40 黒 04 RKB 142 135℃，小形，低ESR品－40 +135 2000 3000 10 100 220 6800 10×12.5 18×40 銀 04 RKC 144 135℃，小形，低ESR品－40 +135 2000 3000 25 100 160 12000 12.5×20 18×40 銀 04 RQA 146 150℃，小形品－40 +150 1000 10 63 220 4700 10×14.5 18×42.5 銀 04 エアバッグ RJE 131 105℃，低ESR，高リプル，エアバッグ用－55 +105 5000 25 35 830 11000 12.5×15 18×40 黒 04 RJK 132 105℃，高CV，低ESR，高リプル，エアバッグ用－55 +105 5000 25 35 2500 17000 16×20 20×40 黒 04 ☆ 耐　　振　　動 RPK 148 125℃，小形，低ESR，耐振動30G対応品－40 +125 5000 10 100 220 8200 12.5×15 20×40 黒 04 RKE 150 125℃，小形，低ESR，耐振動40G対応品－40 +125 5000 25 50 1200 8200 16×31.5 22×40 銀 04 RKF 152 135℃，小形，低ESR，耐振動40G対応品－40 +135 2000 3000 25 100 180 10000 12.5×25 22×40 銀 04 RKG 154 150℃，小形，低ESR，耐振動40G対応品－40 +150 1000 2000 25 80 800 4700 18×42 22×42 銀 04 高リプル長寿命 RHS 134 105℃，高リプル，長寿命，OBC用－40 +105 4000 5000 160 450 1 1000 10×12.5 22×50 黒 04 ☆ RHC 136 105℃，高リプル，長寿命，OBC用－40 +105 5000 10000 160 450 2.2 1000 10×12.5 22×50 黒 04 ☆ RHD 138 105℃，高リプル，長寿命，OBC用－40 +105 8000 12000 160 450 3.3 1000 10×12.5 22×50 黒 04 ☆

＊本製品をご使用の前に必ずご使用上の注意事項をお読みください。

★印は新商品です。 ☆印はアップグレード品です。

● 生産中止・非推奨シリーズ（カタログに掲載しておりません。新規にご検討いただく場合は，ご相談ください。）

区　　　分シリーズ名特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 推奨代替えシリーズ下限上限最低最高最低最高最低最高最小最大導電性 PVH 低ESR，導電性高分子品－55 +105 2000 2.5 35 10 1000 6.3×5.7 10×7.7 PVM PV3 超低ESR，導電性高分子品，4.0mmL 品－55 +105 1000 2.5 6.3 150 220 5×4.0 － PV2 超低ESR，導電性高分子品，4.5mmL 品－55 +105 2000 2.5 25 15 390 5×4.5 6.3×4.5 － PVS 超低ESR，高耐圧，導電性高分子品－55 +105 2000 35 63 18 100 6.3×5.7 10×7.7 －チップアルミ RV2 チップアルミ電解5.5mmL 品－40 +85 2000 4 50 0.1 220 3×5.3 6.3×5.3 RV5 RV3 チップアルミ電解，高CV 品－40 +85 2000 6.3 50 4.7 330 4×5.3 6.3×7.7 RV5 RV チップアルミ電解大容量品－40 +85 2000 6.3 100 10 2200 8×6.5 12.5×13.5 RV5 RVK 125℃，チップアルミ電解－40 +125 1000 5000 10 63 10 1000 8×10 12.5×13.5 RVT RTJ 105℃，大容量耐振動品－55 +105 2000 6.3 100 10 470 8×10 10×10.5 RTZ RTK 125℃，耐振動品－40 +125 1000 1250 10 63 10 330 8×10 10×10.5 RTT RYK 125℃，横型大容量品－40 +125 1000 6.3 63 56 820 9.5×19.0 9.5×24.0 －小形アルミ RJJ 105℃，高信頼性低インピーダンス品－55 +105 2000 5000 6.3 100 0.47 15000 5×11.5 18×40 RJH RK 125℃，長寿命品－40 +125 2000 5000 10 63 47 10000 8×12 18×40 RKD RJL 105℃，小形長寿命低インピーダンス品－40 +105 4000 10000 6.3 100 6.8 6800 5×11.5 16×25 RJF, RJM

7 _{CAT.No.2019/2020}

_{アルミニウム電解コンデンサ}

アルミ電解小形アルミ電解

(10)

■アルミニウム電解コンデンサ品種一覧表

● 大形アルミニウム電解コンデンサ

区　　　分シリーズ名ペ　ー　ジ特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 外　装　色 J I S 規格備　　　考下限上限最低最高最低最高最小最大基　　板　　自　　立　　形 LA5 156 小形化標準品－40_－25 +85 2000 _—10 400₄₅₀ 56 150000₄₇ ₈₂₀ 22×20 35×50 黒 692 LAH 166 高温度標準品－40_－25 +105 2000 ₁₆₀16 100₄₅₀ 390₅₆ 82000₂₂₀₀ 22×20 35×50 黒 692 LAT 172 高温度小形化品－25 +105 2000 160 500 22 3900 22×20 35×60 黒 692 ☆ LAZ 178 高温度長寿命品－40_－25 +105 3000 ₁₆₀16 ₅₀₀100 390₃₉ 82000₃₉₀₀ 22×20 _35×6035×50 黒 692 ☆ LAX 188 高温度超長寿命品－25 +105 5000 160 500 39 3900 22×20 35×60 黒 692 ☆ LJ6 194 高温度超長寿命大容量品－25 +105 5000 200 500 390 3900 35×40 40×80 黒 — ☆ LJ2 194 高温度超長寿命大容量品－25 +105 5000 200 500 560 3900 40×45 40×80 黒 — ☆ 特殊用途 LPM 196 基板自立形高リプル品－25 +85 2000 250 400 45 220 35×40 35×50 黒 692 LM 196 高リプル大形品－25 +85 2000 250 400 90 440 35×80 40×100 黒 — ネジ端子形 LYX 198 高温度長寿命品－40 +105 5000 350 450 1000 15000 51×75 90×236 黒 331 LYL 200 超長寿命品－40 +85 20000 350 450 1000 15000 51×75 90×236 黒 331 LY6 202 小形高リプル長寿命品－25 +85 5000 400 600 1000 22000 51×115 101×237 黒 331 LY5 204 標準品－40_－25 +85 2000 ₃₅₀10 250₆₃₀ 1500 820000₄₇₀ ₁₈₀₀₀ 36×53_36×83 _101×22090×171 黒 331

● 生産中止・非推奨シリーズ（カタログに掲載しておりません。新規にご検討いただく場合は，ご相談ください。）

区　　　分シリーズ名特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 推奨代替えシリーズ下限上限最低最高最低最高最低最高最小最大音響用 PVO 音質用，導電性高分子品－55 +105 2000 4 25 6.8 470 6.3×5.7 10×7.7 お問い合わせください。 RVW 105℃，チップアルミ電解（ピュアキャップ）－55 +105 1000 6.3 50 0.33 470 4×5.3 10×10 ROA ハイグレード品（セラファイン）－40 +85 1000 6.3 100 0.47 6800 5×11 18×40 R2A 7mmL 品－40 +85 1000 6.3 50 0.33 330 4×7 8×7 R3A 5mmL 品－40 +85 1000 4 50 0.22 220 4×5 6.3×5

● 音響用アルミニウム電解コンデンサ

区　　　分シリーズ名ペ　ー　ジ特　　　　　　　長カテゴリ温度範　　　　囲（℃）寿　　　命範　　　囲（時間）定格電圧範　　　囲（V.DC）定格静電容量範　　　　囲（µF）ケースサイズ範　　　　囲 φD×L (mm) 外　装　色 J I S 規格備　　　考下限上限最低最高最低最高最小最大音　　　　　　響　　　　　　用 RVO 208 チップアルミ電解（ピュアキャップ）－40 +85 2000 6.3 50 0.33 1000 4×5.3 10×10 銀 32 RVF 209 チップアルミ電解（シルミック）－40 +85 2000 10 50 1 100 4×5.3 8×10 銀 32 RVM 210 105℃，チップアルミ電解，2000 時間品－55 +105 2000 6.3 50 1 470 4×5.8 10×10.5 銀 32 RVG 211 チップアルミ電解－40 +85 2000 6.3 35 3.3 470 4×5.3 10×10 銀 32 RFS 212 ハイグレード品（シルミックⅡ）－40 +85 1000 6.3 100 3.3 3300 5×11 18×40 茶 04 ROS 213 ハイグレード品（シルミック）－40 +85 1000 16 100 10 2200 6.3×11 18×40 茶 04 ROB 214 小形標準品（トーンレックス）－40 +85 1000 6.3 100 1 10000 5×11 18×40 黒 04 RFO 215 ハイグレード品（ピュアキャップ）－40 +85 1000 6.3 100 1 15000 5×11 18×35.5 黒 04 RA3 216 汎用小形品－40 +85 2000 6.3 100 1 22000 5×11 18×35.5 茶 04 RW5 217 105℃，小形品－55 +105 1000 16 25 100 15000 5×11.5 18×40 黒 04 RBD 218 汎用小形両極性品－40 +85 2000 6.3 100 1 4700 5×11 18×35.5 黒 04 LAO 219 電源平滑用－40 +85 1000 16 100 680 10000 22×20 35×50 黒 692

＊本製品をご使用の前に必ずご使用上の注意事項をお読みください。

★印は新商品です。 ☆印はアップグレード品です。 ®

アルミニウム電解コンデンサ

アルミ電解 大容量アルミ電解 音響用アルミ電解

(11)

アルミニウム電解コンデンサ

アルミニウム電解コンデンサ体系図

®

チップ形（85℃）

高温度化高温度化耐振動化耐振動化耐振動化高温度化高温度化

導電性高分子ハイブリッドアルミニウム電解コンデンサ

チップ形（105℃）

チップ形（105℃, 低インピーダンス, 低ESR, 高信頼性）

チップ形（耐振動）

チップ形（高温度, 低インピーダンス, 低ESR, 高信頼性）

導電性高分子アルミニウム固体電解コンデンサ

HV

105°C 10000h D5-12.5 P28

HVK

125°C 6000h D5-12.5 P30

HT

105°C 10000h D8-12.5 P28

HTK

125°C 6000h D8-12.5 P30

HVX

135°C 4000h D8-10 P32

HTX

135°C 4000h D8-10 P32

音響用

PVO

105°C 2000h D6.3-10 　

RV2

85°C 2000h D3-6.3 　

PVH

105°C 2000h D6.3-10 　

RV3

85°C 2000h D4-6.3 　

RV

85°C 2000h D8-12.5 　

リード線端子

高温度化

HR

105°C 10000h D8-10 P34

HRK

125°C 6000h D8-10 P36

リード線端子

PRM

105°C 2000h D6.3-10 P46

RV4

85°C 2000h D4-6.3 P58

RVB

85°C 2000h D4-6.3 P59

PVK

125°C 1000h D6.3-10 P44

PVM

105°C 2000h D5-10 P42

PVS

105°C 2000h D6.3-10

PVX

105°C 2000h D5-10 P40

PV2

105°C 2000h D5-6.3

RV5

85°C 2000h D4-12.5 P56

PVG

105°C 2000h D5-10 P38

PV3

105°C 1000h D5 低背化低ESR化高CV化長寿命化大形化高CV化長寿命化高CV化低ESR化低ESR化高温度化

RVS

105°C 1000h D4-10 P60

RVL

105°C 2000h D4-6.3 P62

RVJ

105°C 5000h D8-12.5 P64

RVR

105°C 2000h D4-10 P66 低Z・長寿命化高CV化低ESR・高CV化

RVZ

105°C 5000h D4-12.5 P72

RVD

105°C 5000h D4-12.5 P74

RVV

105°C 2000h D6.3-10 P76

RZD

105°C 2000h D6.3-10 P78 低ESR・長寿命化低ESR・長寿命化高CV・長寿命化低ESR化

RVK

125°C 5000h D8-12.5 　

RZJ

125°C 3000h D6.3-10 P82

RVT

125°C 5000h D4-12.5 P80

RVX

135°C 1000h D8-10 P88

RZF

125°C 4000h D6.3-10 P84

RZE

125°C 2000h D6.3 P86

RTZ

105°C 5000h D6.3-18 P92

RTD

105°C 5000h D6.3-18 P94

RTT

125°C 5000h D6.3-18 P96

RTQ

150°C 1000h D8-10 P98

RVI

105°C 2000h D4-6.3 P90

RZH

105°C 7000h D6.3-10 P70

RVE

105°C 1000h D4-6.3 P89 低背化両極性化低背化高CV化低背化高耐圧化両極性化高温度化 _{105°C 2000h}

RTJ

D8-10 　

RTK

125°C 1250h D8-10 　

横形

RYK

125°C 1000h H9.5 高温度化高温度化高温度化低Z・高CV化低Z・長寿命化

● 導電性高分子ハイブリッドアルミニウム電解コンデンサ

● 導電性高分子アルミニウム固体電解コンデンサ

● チップ形アルミニウム電解コンデンサ

RVC

105°C 5000h D4-10 P68 長寿命化

9 _{CAT.No.2019/2020}

_{アルミニウム電解コンデンサ}

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解

(12)

アルミニウム電解コンデンサ

アルミニウム電解コンデンサ体系図

® 両極性化高温度化低背化低背化低背化両極性化高温度化

低背

標準

低インピーダンス, 低ESR, 高温度

低インピーダンス, 低ESR, 高信頼性

耐振動

低インピーダンス, 長寿命

エアバッグ用

RB3

85°C 1000h D4-6.3 P102

RC3

85°C 1000h D4-8 P100

R3S

105°C 1000h D4-6.3 P101

RB2

85°C 1000h D4-6.3 P105

RC2

85°C 1000h D4-8 P103

R2S

105°C 1000h D4-6.3 P104 高CV化高CV化

RJ3

105°C 2000h D5-18 P116

RJ4

105°C 2000h D5-18 P114

RJ5

105°C 2000h D5-18 P112

高リプル電流, 長寿命

長寿命化長寿命化

RHS

105°C 5000h D10-22 P134

RHC

105°C 10000h D10-22 P136

RHD

105°C 12000h D10-22 P138 高温度化

RE3

85°C 2000h D5-18 P106

R2B

85°C 2000h D5-18 P108

RJP

105°C 2000h D5-18 P109 両極性化両極性化

● 小形アルミニウム電解コンデンサ

低漏れ電流

RLB

85°C 1000h D5-18 P110 高温度化高温度化

RKD

125°C 5000h D8-20 P140

RKB

135°C 3000h D10-18 P142

RKC

135°C 3000h D12.5-18 P144

RQA

150°C 1000h D10-18 P146 低ESR・高CV化

RK

125°C 5000h D8-18 　低Z・高CV化低ESR・高CV化

RJH

105°C 5000h D5-18 P120

RJB

105°C 5000h D5-16 P118

RJD

105°C 8000h D5-20 P128 長寿命化低Z化

RJF

105°C 10000h D4-16 P123

RJM

105°C 10000h D5-16 P126 低Z化

RJJ

105°C 5000h D5-18 　高CV化高リプル化

RPK

125°C 5000h D12.5-20 P148 40G 高温度化高温度化

RKE

125°C 5000h D16-22 P150

RKF

135°C 3000h D12.5-22 P152

RKG

150°C 2000h D18-22 P154 高CV・低ESR化

RJE

105°C 5000h D12.5-18 P131

RJK

105°C 5000h D16-20 P132

RJL

105°C 10000h D5-16 長寿命化 ® アルミ電解小形アルミ電解

(13)

アルミニウム電解コンデンサ

アルミニウム電解コンデンサ体系図

® 高CV化長寿命化高温度化

スナップイン形

ネジ端子形

スナップイン形

チップ形

リード線同一方向形

高リプル電流

LAH

105°C 2000h D22-35 P166

LAT

105°C 2000h D22-35 P172

LAZ

105°C 3000h D22-35 P178

LA5

85°C 2000h D22-35 P156 長寿命化長寿命化

LY5

85°C 2000h D36-101 P204

LAO

85°C 1000h D22-35 P219

LY6

85°C 5000h D51-101 P202

LYL

85°C 20000h D51-90 P200 低背化低背化ハイグレード化ハイグレード化ハイグレード化ハイグレード化大容量化

LPM

85°C 2000h D35 P196

LYX

105°C 5000h D51-90 P198

LM

85°C 2000h D35-40 P196 長寿命化 _{105°C 5000h}

LAX

大容量化 D22-35 P188

LJ6

105°C 5000h D35-40 P194

LJ2

105°C 5000h D40 P194

● 大形アルミニウム電解コンデンサ

● 音響用アルミニウム電解コンデンサ

高温度化

導電性固体

PVO

105°C 2000h D6.3-10 　

両極性

RBD

85°C 2000h D5-18 　

RW5

105°C 1000h D5-18 P217

RFO

PURECAP

85°C 1000h D5-18 P215

R2A

PURECAP

85°C 1000h D4-8 　

R3A

PURECAP

85°C 1000h D4-6.3 　

ROA

Cerafine

85°C 1000h D5-18 　

RA3

85°C 2000h D5-18 P216

ROB

TONEREX

85°C 1000h D5-18 P214

ROS

_SILMIC

85°C 1000h D6.3-18 P213

RFS

SILMICⅡ

85°C 1000h D5-18 P212 高温度化ハイグレード化長寿命化ハイグレード化ハイグレード化

RVW

PURECAP

105°C 1000h D4-10 　

RVO

PURECAP

85°C 2000h D4-10 P208

RVG

85°C 2000h D4-10 P211

RVF

SILMIC

85°C 2000h D4-8 P209

RVM

105°C 2000h D4-10 P210 高温度化高温度化 P218

11 _{CAT.No.2019/2020}

_{アルミニウム電解コンデンサ}

アルミ電解 大容量アルミ電解 音響用アルミ電解

(14)

®

アルミニウム電解コンデンサ

■アルミニウム電解コンデンサの製品記号体系表

V

①シリーズ名

　各シリーズのページを参照ください。

②定格電圧記号

　定格電圧をそのままお入れください。

　但し、2.5Vは”2R5”，

6.3Vは”6”

としてください。

③定格静電容量記号

　µFで表した容量値を3数字で表します。初めの2数字は、有効数字で最後の数字は有効数字に続くゼロの数を表します。

　小数点はRで表します。

④定格静電容量許容差記号

⑤サイズ記号

　各シリーズのページを参照ください。

⑥追加記号

　メッキ材質

　車載対応

⑦テーピング・加工記号

①シリーズ名

②定格電圧記号

③定格静電

　容量記号

M

④ ⑤サイズ記号

⑥追加記号

⑦テーピング

　・加工記号

0.1 R10 1 010 2.2 2R2 33 330 100 101 2200 222 33000 333 470000 474 定格静電容量（µF） 定格静電容量記号

例

±10% K ±20% M －10～＋30% Q －10～＋50% T 定格静電容量許容差 記号

例

＃ U T 内容記号

例

Sn 100% メッキ＋PETスリーブ（リード線端子品） Sn-Bi メッキ（チップ品） Sn 100％メッキ（チップ品） Q N 内容記号

例

AEC-Q200 対応 AEC-Q200 対応 ®

アルミニウム（導電性高分子，ハイブリッド）電解コンデンサ

アルミ電解導電性高分子導電性ハイブリッドチップ形アルミ電解小形アルミ電解 大容量アルミ電解 音響用アルミ電解

(15)

® Y X Y W

推奨ランド寸法

チップアルミニウム電解コンデンサ

3.0 4.0 ※4.0 6.0 3.6 ※3.5 2.6 3.6 X Y W ランド寸法 1.0 1.4 1.9 1.9 2.1 ※3.0 ※4.0 4.0 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 1.6 1.6 1.6 1.6 1.6 2.5 2.5 3.2 4×4.5, 5.3, 5.7, 5.8 5×4.5, 5.3, 5.7, 5.8 6.3×4.5, 5.3, 5.7, 5.8 6.3×7.7 8×6.5, 6.7, 7.7, 8.7 8×10, 10.5 10×7.7, 8.7, 10, 10.5, 12.5 12.5×13.5 クリームはんだ厚外形サイズ φD×L

推奨ランド寸法

（縦形タイプ）

標準タイプ

（単位 : mm） ※耐振性を考慮する場合は φ8×6.5 : Y＝4.5, W＝1.0 φ8×10, φ8×10.5 : Y＝4.0, W＝2.5 φ10×10, φ10×10.5 : Y＝4.5, W＝3.0 φ10×12.5 : Y＝4.5, W＝3.0 　として下さい。

耐振動タイプ

0.20 0.20 8 10 0.20 12.5 0.20 16 0.20 18 ランド寸法 _クリームはんだ厚外形サイズ φD

RTZ，RTD，RTT，RTQ，RTV，RMH，RMD，RMJ，RMF，RME，HT，HTK，HTXシリーズ

0.20 W 2.5 3.6 3.2 5.0 5.0 1.6 4.0 4.8 Y 6.6 7.8 8.8 4.0 6.3 （単位 : mm） Y W Y X X 5.0 5.0 7.0 10.5 10.5 3.0

13 _{CAT.No.2019/2020}

チップアルミニウム

（導電性高分子，ハイブリッド）電解コンデンサ

推奨ランド寸法

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解音響用アルミ電解

(16)

■はんだ付け推奨条件（鉛フリー）

（1）はんだごて条件

こて先温度400°C±5°C，時間3+1 　0秒以内として下さい。

（2）

フローはんだ付け条件

●

アルミニウム（導電性高分子，

ハイブリッド）電解コンデンサ（リード線端子，

スナップイン端子品）

アルミニウム電解コンデンサ

はんだ付け条件

® 下記のグラフの条件以下ではんだ付けが可能です。 300 250 200 150 100 50 0 50 0 100 150 200

基板下面温度

時間（S）

はんだ付け時の注意事項

（1）コンデンサ本体を溶融はんだに浸漬しないで下さい。 （2）フラックスは、はんだ付けする面のみ塗布して下さい。 （3）スリーブが直接基板および他の金属部分に接触している場合、スリーブの収縮や割れ が発生することがあります。 （4）詳しくは24 ～ 26，50 ～ 53ページの使用上の注意事項および納入仕様書を参照して下さい。 温度（℃） 10s max. 260±5℃ 100～130℃ 30 ～ 60s ®

はんだ付け条件

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解小形アルミ電解 大容量アルミ電解 音響用アルミ電解

アルミニウム（導電性高分子，

ハイブリッド）電解コンデンサ

(17)

T230 T200 T200 : コンデンサ頭部の温度が200°Cをこえる時間（秒） T217 : コンデンサ頭部の温度が217°Cをこえる時間（秒） T230 : コンデンサ頭部の温度が230°Cをこえる時間（秒）温度測定部 : ケーストップ 120 時間（秒） 160 200 217 180 230 製品温度（ °C ）ピーク温度 T217

■はんだ付け推奨条件（鉛フリー）

（1）はんだごて条件

こて先温度400°C±5°C，時間3+1 　0秒以内として下さい。

（2）

リフローはんだ付け条件

●

チップアルミニウム（導電性高分子，

ハイブリッド）電解コンデンサ

プロファイル 1. プリヒートは180°C以下で120秒以内として下さい。 2. ピーク温度は下表以内として下さい。 3. 許容範囲をこえる場合は，弊社までご相談下さい。

アルミニウム電解コンデンサ

はんだ付け条件

®

15 _{CAT.No.2019/2020}

はんだ付け条件

●

導電性高分子，ハイブリッド　チップアルミニウム電解コンデンサ

シリーズ

サイズ

_{（5秒以下）}

ピーク温度

T230

T217

T200

リフロー回数

HV, HVK, HVX, HT, HTK, HTX, PVG, PVX, PVM, PVK φ5 ～ φ6.3 250℃ Max. 40秒　以内 50秒　以内 60秒　以内 2回　以下 φ8 ～ φ10 240℃ Max. 40秒　以内 50秒　以内 60秒　以内 2回　以下 ●

チップアルミニウム電解コンデンサ

シリーズ

サイズ

_{（5秒以下）}

ピーク温度

T230

T217

T200

リフロー回数

RV2, RV3, RV5, RV, RVB, RVS, RVL, RVR, RVC, RZH, RVZ, RVD, RVV, RZD, RVT, RZJ, RZF, RZE, RVX, RVE, RVI, RVO, RVF, RVM, RVG φ4 ～ φ6.3 250℃ Max. 40秒　以内 50秒　以内 60秒　以内 2回　以下 φ8 ～ φ10 240℃ Max. 40秒　以内 50秒　以内 60秒　以内 2回　以下 φ12.5 240℃ Max. 20秒　以内 30秒　以内 50秒　以内 2回　以下 RV4 _{φ4 ～ φ5} _{250℃ Max.} _{40秒　以内} _{50秒　以内} _{60秒　以内} _{2回　以下} φ6.3 240℃ Max. 40秒　以内 50秒　以内 60秒　以内 2回　以下 RVJ _{φ8 ～ φ10} _{240℃ Max.} _{40秒　以内} _{50秒　以内} _{60秒　以内} _{2回　以下} φ12.5 230℃ Max. — 20秒　以内 30秒　以内 2回　以下 RZA, RZB, RZC _{φ4 ～ φ6.3} _{260℃ Max.} _{40秒　以内} _{90秒　以内} _— _{2回　以下} φ8 ～ φ10 250℃ Max. 40秒　以内 90秒　以内 — 2回　以下 RTZ, RTD, RTT, RTQ, RTV, RMH, RMD, RMJ, RMF, RME φ6.3 250℃ Max. 40秒　以内 60秒　以内 80秒　以内 2回　以下 φ8 ～ φ10 250℃ Max. 30秒　以内 60秒　以内 80秒　以内 2回　以下 φ12.5 ～ φ18 240℃ Max. 20秒　以内 30秒　以内 50秒　以内 2回　以下

チップアルミニウム（導電性高分子，

ハイブリッド）電解コンデンサ

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解音響用アルミ電解 * 2回目のリフローを行う場合は，1回目のリフロー後に，必ずコンデンサの温度が室温（5 ～ 35℃）まで充分に冷えたことをご確認の上，行って下さい。

(18)

P B A W F 12.5×13.5 ※ ※ ※ ※ ※ 32 13.4 13.4 24 14.5 14.2 0.5 5 6.3 8×6.5 8×6.7～ 4 10×7.7～ 12.5 14 14 18 18 26 26 34 3 3 3 3 3 3 3 16 46 3 18 46 3 t W 4 5, 6.3 8×7.7～10.5 8×6.5, 6.7 12.5×13.5 2,000 1,000 1,000 500 500 400 200 16×16.5 125 16×21.5 75 18×16.5 125 18×21.5 75 S 4×4.5 4×5.3 4×5.7, 5.8 5×4.5 5×5.3 5×5.7, 5.8 6.3×4.5 6.3×5.3 6.3×5.7, 5.8 6.3×7.7 8×6.5 8×6.7 8×10 8×10.5 10×7.7 10×10 10×10.5 12 12 12 12 12 12 16 16 16 16 16 24 24 24 24 24 24 4.7 4.7 4.7 5.7 5.7 5.7 7.0 7.0 7.0 7.0 8.7 8.7 8.7 8.7 10.7 10.7 10.7 4.7 4.7 4.7 5.7 5.7 5.7 7.0 7.0 7.0 7.0 8.7 8.7 8.7 8.7 10.7 10.7 10.7 4.8 5.8 6.2 4.8 5.8 6.2 4.8 5.8 6.2 8.3 6.8 7.2 11 11.5 8.2 11 11.5 5.5 5.5 5.5 5.5 5.5 5.5 7.5 7.5 7.5 7.5 7.5 11.5 11.5 11.5 11.5 11.5 11.5 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 8.0 8.0 8.0 12 12 12 12 12 12 12 12 12 16 16 16 16 16 ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ ̶ 8×7.7 24 8.7 8.7 12 8.2 11.5 0.4 ̶ 8×8.7 24 8.7 8.7 16 9.5 11.5 0.4 ̶ ̶ ̶ ̶ 10×8.7 24 10.7 10.7 16 9.5 11.5 0.4 ̶ ̶ ̶ 10×12.5 24 10.7 10.7 16 13.0 11.5 0.4 ̶ 28.4 44 17 17 28 17.5 20.2 0.5 40.4 16×16.5 44 17 17 28 22.5 20.2 0.5 40.4 16×21.5 44 19 19 32 17.5 20.2 0.5 40.4 18×16.5 18×21.5 44 19 19 32 22.5 20.2 0.5 40.4 t2 t1 ®

縦形チップアルミニウム電解コンデンサ

テーピング

● φ4～φ10

● φ12.5～φ18

テーピング極性

（単位：mm）外形サイズ φD×L （単位：mm） ■リール収納数量 ■リール寸法 ■キャリアテープ寸法

（テーピング極性R）

外形サイズ φD×L 外形サイズφD×L リール寸法 _1リール数量（個） ※ ※ ※ ※ ※ ※ ※ ※ ■リール材質 紙 ：記号 R ポリスチレン：記号 R 2（φ10 以下） 　　　 R 5（φ12.5 以上） 10×7.7～10.5 10×12.5 （単位：mm）（単位：mm） t2±0.2 t1±0.1 B ± 0.2 2.0±0.1 4.0±0.1 φ1.5 +0.1 0 P±0.1 A±0.2 引き出し方向 1.75±0.15 F ± 0.1 W ± 0.3 （両極性品を除く全シリーズ）引き出し方向 t2±0.1 t1±0.1 B ± 0.2 2.0±0.1 4.0±0.1 φ1.5 +0.1 0 _1.75±0.1 F ± 0.1 S ± 0.1 W ± 0.3 P±0.1 A±0.2 0.2±0.05 φ1.5/2 φ1.5/2 （単位：mm） 2.5 13±0.5 23 380 （※330） φ 80 W t

テーピング

®

テーピング

チップアルミニウム（導電性高分子，ハイブリッド）

電解コンデンサ

導電性高分子導電性ハイブリッドアルミ電解チップ形アルミ電解音響用アルミ電解

(19)

リードフォーミング

●プリント配線板への挿入を容易にするためリード線を切断，又は矯正後切断したものです。

■品種寸法表

単位：mm フォーミングカット基板横置き用スナップイン F10 F1 F12 F1 F1 F4 F F F 2.0 2.5 3.5 5.0 7.5 B A B A A B B A A 4 5 4～5 6.3 8 4～8 4～8 10～12.5 16～18 フォーミングカット（シリーズ限定対応）加工名称加　工リード記　号 _{（リードピッチ）}F φD 加工形状 F （製品径） S1 S1 S1 5.0 7.5 B A A 4～8 10～12.5 16～18 F49 F51 F58 F49 F51 5.0 7.5 10～12.5 10～12.5 10 16～18 16～18 形状図寸法

小形アルミニウム電解コンデンサ

リードフォーミング

® G9, G10 G59, G60 G9, G10 G55, G56 G59, G60 G95, G96 G99, GA0 GAS, GAT G9, G10 GAS, GAT 3.5 5.0 7.5 5.5 3.6 5.5 7.5 3.6 0.95 1.0 4.5 5.5 4.5 8 8 10～12.5 12.5 10～12.5 12.5 10 10～12.5 16～18 16～18 加工名称加　工リード記　号 ℓ0 1.0 1.0 1.0 2.5 1.0 4.9 1.9 1.0 1.0 1.0 ℓ1 （リードピッチ）（製品径）φD 形状図寸法 F±0 .5 φ D 4.5±0.5 2.0 以下 L

形状 B

形状 A

4.5±0.5 L F±0 .5 φ D F±0 .5 φ D φ D 4.5±0.5 L F±0 .5 4.5±0.5 2.5 以下 L

形状 A

形状 B

（5L， 7L は 2.0 以下）（5L， 7L は 1.5 以下） L φ D F± 0.5 3.2±0.5

F49

L φ D F± 0.5 3.3±0.5

F58

L F± 0.5 φ D

F51

3.1+0.4 －0.2 ℓ1±0.5 L φ D ℓ 0 ± 0.5 ⊖ ⊕ F±0.5

G9, G55, G59,

G95, G99, GAS

⊕ ⊖ F±0.5

G10, G56, G60,

G96, GA0, GAT

⊕ ⊕ ⊕ ⊖ ⊖ ⊖

17 _{CAT.No.2019/2020}

リードフォーミング

アルミ電解小形アルミ電解音響用アルミ電解 電気二重層

電気二重層コンデンサ（リード線端子品）

小形アルミニウム電解コンデンサ

導電性高分子導電性ハイブリッド

(20)

テーピング

●自動挿入用です（ラジアルリード形）。

■ 品種寸法表

単位：mm リード加工記号形状寸法図リード線径リードピッチボディー下面位置リードクリンチ高さボディーピッチ送り穴ピッチ送り穴とリード線の位置ズレ送り穴とボディーの位置ズレ台紙幅粘着テープ幅送り穴位置リード線はみ出し送り穴径ボディーの倒れボディーの倒れテープの総厚み φd F H H0 P P0 P1 P2 W W0 W1 ℓ φD0 Δh Δh1 t ±0.05 ±0.5 ±1.0 ±0.3 ±0.5 ±1.0 ±0.5 Min. ±0.5 Max. ±0.2 ±1.0 ±1.0 ±0.2 ＋0.8 －0.2 ̶ ̶ ̶ ̶ ＋0.75 －0.5 T2 T58 T36 B A or B 0.4 or 0.45 5.0 2.5 17.5 18.5 ̶ 16.0 12.7 12.7 3.85 5.1 6.35 18.0 6.0 9.0 1.0 4.0 0 0 0.7 記　号項　　目 φ4～φ8 φ4～φ8（φ8×7Lを除く）許容差 5L～8L 16.0（φ4）

小形アルミニウム電解コンデンサ

テーピング

®

形状 A

形状 B

※ 台紙内リード線形状が上図と異なる場合があります。 h1 Δ P2 P φ D φ D φD0 φD0 φd φd F P1 P0 P0 W 1 W 1 W 0 H W W W0 ℓ ℓ h1 Δ P2 P F P1 H 0 H ®

テーピング

電気二重層コンデンサ（リード線端子品）

小形アルミニウム電解コンデンサ

アルミ電解小形アルミ電解音響用アルミ電解

(21)

●自動挿入用です

（ラジアルリード形）。

■ 品種寸法表

単位 : mm リード加工記号形状寸法図リード線径リードピッチボディー下面位置リードクリンチ高さボディーピッチ送り穴ピッチ送り穴とリード線の位置ズレ送り穴とボディーの位置ズレ台紙幅粘着テープ幅送り穴位置リード線はみ出し送り穴径ボディーの倒れボディーの倒れテーブの総厚み φd F H H0 P P0 P1 P2 W W0 W1 ℓ φD0 ∆h ∆h1 t ±0.05 ±0.5 ±1.0 ±0.3 ±1.0 ±0.5 Min. ±0.5 Max. ±0.2 ±1.0 ±1.0 ±0.2 ±0.5 (φ10～φ18 ±0.7) ＋0.8 －0.2 ＋0.75 －0.5 T36 T58 T2 T2 T2 T4 A B A or B 0.6 0.5 or 0.6 5.0 2.5 18.5 17.5 18.5 20.0 18.5 ̶ 16.0 ̶ 15.0 12.7 15.0 12.7 5.0 3.85 5.1 7.5 6.35 18.0 6.0 9.0 1.0 4.0 0 0 0.7 φ12.5 φ10 φ8 φ5, φ6.3 11L～25L ̶ ̶ ̶ ̶

製品記号の一例

（RJB シリーズ 10V470µF 5mm ピッチテーピングの場合）

RJB

—

10 V

471 M

G3

#

—

T2

記号項　　目許容差ケース記号定格電圧記号定格静電容量記号定格静電容量許容差記号リード加工記号シリーズ名

小形アルミニウム電解コンデンサ

テーピング

®

テーピング

19 _{CAT.No.2019/2020}

テーピング

アルミ電解小形アルミ電解音響用アルミ電解 電気二重層

電気二重層コンデンサ（リード線端子品）

小形アルミニウム電解コンデンサ

導電性高分子導電性ハイブリッド
