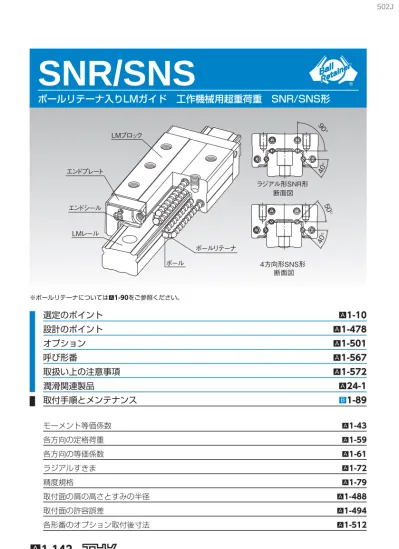

A

SNR/SNS

ボールリテーナ入りLMガイド 工作機械用超重荷重 SNR/SNS形

LMブロック LMレール エンドプレート エンドシール ボールリテーナ ラジアル形SNR形 ボール 断面図 ４方向形SNS形 断面図 40° 40° 90 ° 50 ° ※ボールリテーナについては A1-90 をご参照ください。

選定のポイント

A1-10

設計のポイント

A1-478

オプション

A1-501

呼び形番

A1-567

取扱い上の注意事項

A1-572

潤滑関連製品

A24-1

取付手順とメンテナンス

B

1-89

モーメント等価係数

A1-43

各方向の定格荷重

A1-59

各方向の等価係数

A1-61

ラジアルすきま

A1-72

精度規格

A1-79

取付面の肩の高さとすみの半径

A1-488

取付面の許容誤差

A1-494

各形番のオプション取付後寸法

A1-512

LMガイド

テーナの採用により、ボール同士の相互摩擦がなくなり、グリースの保持力も向上したため、低騒音

で高速性に優れ、長寿命・長期メンテナンスフリーが実現します。

ボール転動面は、専用設備を駆使し極めて高精度な加工技術により、従来よりさらにボール径に近似

した深溝転動面加工を実現しました。これにより工作機械に必要な高剛性、耐振動・衝撃性、ダンピン

グ（減衰性）を高めた、超重荷重タイプとなっています。

※ SNR/SNS形はLMガイドの剛性が非常に高いため、取付け面のミスアライメントや組付け誤差の影響を受けやすい構造に なっています。このような影響を受けた場合、寿命低下や動きに支障をきたす恐れがあります。ご検討の際はTHKにお問い 合わせください。

【ダンピングの向上】

非切削時は通常通り軽快に動き、切削時は切削荷重が負荷するので、ボールと転動面の接触面積が拡

がり、転がりとすべり運動が混在した適正な転がりすべり運動となり、摩擦抵抗が増加し、ダンピン

グ（減衰性）が向上します。

このすべりの絶対量は微々たるものであるため、摩耗は極めて少なく、寿命には影響しません。

【極めて合理的なLMガイド】

ゴシックアーチ溝に見られる過大な差動すべりの発生はなく、早送り時には軽快に動き高い位置決

め精度を実現します。また、切削時には切削負荷に応じた適切な差動すべりが発生し、転がり抵抗が

増加して、ダンピングを高め、切削性能が向上するという極めて合理的なLMガイドです。

【高剛性】

逆ラジアル・横方向剛性低下の起因である、LMブロックやLMレールそのものの剛性を向上させるた

めに、FEMを駆使して、限られた寸法内で最適設計をしました。

また、ラジアル形のSNR形、4方向形のSNS形と、同一寸法で特性の異なるタイプを2種類用意して

いますので、仕様に応じての使い分けが可能です。

【超重荷重】

転動面の曲率をボール径に近似させたので、荷重負荷時のボール接触面積が大きくなり、超重荷重の

負荷能力が得られます。

種類と特長

SNR-R/SNS-R形

寸法表⇒

A

1-148/

A

1-150

LMブロックの幅（W）を狭くし、タップ加工を施

したタイプです。

テーブル幅にスペースのない箇所に使用します。

SNR-C/SNS-C形

寸法表⇒

A

1-152/

A

1-154

LMブロックのフランジ部にタップ加工を施し

ています。

上下どちらからでも取付けが可能です。

テーブルに取付ボルト用の貫通穴があけられな

い場合に使用します。

SNR-RH/SNS-RH形（受注対応品）

寸法表⇒

A

1-156/

A

1-158

高さ（M）と幅（W）寸法はSHS形、HSR形に準

じ、LMブロックにタップ加工を施したタイプで

す。

LMガイド

高さ（M）と幅（W）寸法はSHS形、HSR形に準

じ、LMブロックのフランジ部にタップ加工を施

したタイプです。

SNR-LR/SNS-LR形

寸法表⇒

A

1-148/

A

1-150

SNR-R/SNS-R形と同一断面形状でLMブロッ

ク全長（L）を長くし、定格荷重を増加させたタイ

プです。

SNR-LC/SNS-LC形

寸法表⇒

A

1-152/

A

1-154

SNR-C/SNS-C形と同一断面形状でLMブロッ

ク全長（L）を長くし、定格荷重を増加させたタイ

プです。

SNR-LRH/SNS-LRH形（受注対応品）

寸法表⇒

A

1-156/

A

1-158

SNR-RH/SNS-RH形と同一断面形状でLMブ

ロック全長（L）を長くし、定格荷重を増加させた

タイプです。

SNR-LCH/SNS-LCH形（受注対応品）

寸法表⇒

A

1-160/

A

1-162

SNR-CH/SNS-CH形と同一断面形状でLMブ

ロック全長（L）を長くし、定格荷重を増加させた

タイプです。

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNR45 LR 2 QZ KKHH C0 +1200L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNR-R形、SNR-LR形

SNR-R形 4-S×ℓ C ※ 4-φ D0 （E） _L e0 f0 L1 φ d2 φ d1 M1 F N h B （K） H3 M T W W2 W1 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S×ℓ L 1 T K N f 0 E e 0 D 0 H 3 SNR 25R SNR 25LR 31 50 82.8 102 32 35 50 M6×8 62.4 81.6 9.7 25.5 7 6 12 4 3.9 B-M6F 5.5 SNR 30R SNR 30LR 38 60 98 120.5 40 40 60 M8×10 72.1 94.6 9.7 31 7 7 12 6.5 3.9 B-M6F 7 SNR 35R SNR 35LR 44 70 109.5 135 50 50 72 M8×12 104.5 79 11.7 35 8 8 12 6 5.2 B-M6F 9 SNR 45R SNR 45LR 52 86 138.2 171 60 60 80 M10×17 105 137.8 14.7 40.4 10 8 16 8.5 5.2 B-PT1/8 11.6 SNR 55R SNR 55LR 63 100 163.3 200.5 65 75 95 M12×18 123.6 160.8 17.7 49 11 10 16 10 5.2 B-PT1/8 14 SNR 65R SNR 65LR 75 126 186 246 76 110 70 M16×20 143.6 203.6 21.6 60 16 15 16 8.7 8.2 B-PT1/8 15 SNR 85LR 90 156 302.8 100 140 M18×25 251 27.3 73 20 20 16 10 8.2 B-PT1/8 17

LMガイド

SNR-LR形 〃 〃 f0 φ d2 φ d1 M1 F h N 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ C C 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 25 12.5 17 40 6×9.5×8.5 2500 48 _{57 101} 79 0.682 _{1.14 5.55} 3.62 0.427 _0.708 2.25 _3.4 0.868 _1.1 0.4 _0.6 3.1 28 16 21 80 7×11×9 3000 68 ₈₁ 106 _{138 1.81} 1.04 _8.89 5.7 0.653 _1.12 3.56 _{5.47 1.69} 1.3 0.7 _0.9 4.4 34 18 24.5 80 9×14×12 3000 ₁₀₈ 90 144 ₁₈₈ 1.61 _2.68 8.64 _13.6 1.01 _1.67 5.39 _8.49 2.13 _{2.79 1.4} 1 6.2 45 20.5 29 105 14×20×17 3090 132 ₁₆₁ 216 ₂₈₈ 3.29 _{5.4 26.2} 16 2.03 _3.35 9.86 _16.2 4.21 _5.64 1.9 _2.4 9.8 53 23.5 36.5 120 16×23×20 3060 177 ₂₁₄ 292 ₃₈₃ 4.99 _8.41 25.7 _40.9 3.11 _{5.22 25.3} 16 6.69 _8.78 3.1 ₄ 14.5 63 31.5 43 150 18×26×22 3000 260 ₃₄₀ 409 ₅₇₂ 8.05 _15.9 41.2 _74.5 5.03 _9.84 25.6 _{45.7 15.4} 11 5.6 ₈ 20.5 85 35.5 48 180 24×35×28 3000 550 887 30.3 142 18.7 87.6 31.9 14.8 29.5 注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNS45 LR 2 QZ KKHH C0 +1200L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNS-R形、SNS-LR形

SNS-R形 4-S×ℓ C ※ 4-φ D0 （E） L e0 f0 L1 φ d2 φ d1 M1 F N h B （K） H3 M T W W2 W1 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S×ℓ L 1 T K N f 0 E e 0 D 0 H 3 SNS 25R SNS 25LR 31 50 82.8 102 32 35 50 M6×8 62.4 81.6 9.7 25.5 7 6 12 4 3.9 B-M6F 5.5 SNS 30R SNS 30LR 38 60 98 120.5 40 40 60 M8×10 72.1 94.6 9.7 31 7 7 12 6.5 3.9 B-M6F 7 SNS 35R SNS 35LR 44 70 109.5 135 50 50 72 M8×12 79 104.5 11.7 35 8 8 12 6 5.2 B-M6F 9 SNS 45R SNS 45LR 52 86 138.2 171 60 60 80 M10×17 137.8 105 14.7 40.4 10 8 16 8.5 5.2 B-PT1/8 11.6 SNS 55R SNS 55LR 63 100 163.3 200.5 65 75 95 M12×18 123.6 160.8 17.7 49 11 10 16 10 5.2 B-PT1/8 14 SNS 65R SNS 65LR 75 126 186 246 76 70 110 M16×20 143.6 203.6 21.6 60 16 15 16 8.7 8.2 B-PT1/8 15 SNS 85LR 90 156 302.8 100 140 M18×25 251 27.3 73 20 20 16 10 8.2 B-PT1/8 17

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ をグリースニップル取付 け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 SNS-LR形 〃 〃 f0 φ d2 φ d1 M1 F h N 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ 質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 25 12.5 17 40 6×9.5×8.5 2500 37 ₄₄ 61 ₇₈ 0.544 _{0.915 4.41} 2.88 0.504 _0.847 2.67 _4.09 0.648 _0.826 0.4 _0.6 3.1 28 16 21 80 7×11×9 3000 52 _{62 106} 81 0.821 _{1.43 7.04} 4.5 0.761 _1.33 4.17 _6.53 0.962 _1.25 0.7 _0.9 4.4 34 18 24.5 80 9×14×12 3000 69 ₈₃ 110 ₁₄₄ 1.27 _2.11 6.81 _10.7 1.17 _1.96 6.32 ₁₀ 1.56 _{2.05 1.4} 1 6.2 45 20.5 29 105 14×20×17 3090 101 ₁₂₃ 167 ₂₂₂ 2.63 _4.29 12.7 _20.8 2.43 _3.97 11.8 _19.3 3.15 _4.21 1.9 _2.4 9.8 53 23.5 36.5 120 16×23×20 3060 136 ₁₆₄ 225 ₂₉₅ 3.96 _6.66 20.4 _32.4 3.67 _6.17 19 ₃₀ 4.97 _6.52 3.1 ₄ 14.5 63 31.5 43 150 18×26×22 3000 199 ₂₆₁ 315 _{441 12.7} 6.4 32.7 _59.1 5.93 _11.7 30.3 _54.8 8.24 _11.5 5.6 ₈ 20.5 85 35.5 48 180 24×35×28 3000 422 679 23.9 112 22.1 104 23.7 14.8 29.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNR45 LC 2 QZ KKHH C0 +1200L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNR-C形、SNR-LC形

SNR-C形 （φ H 通シ） 4-S C ※ 4-φ D0 L1 （E） _L e0 f0 φ d2 F N h φ d1 M1 B （K） H3 W W2 T1 M t T W1 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S H L 1 t T T 1 K N f 0 E e 0 D 0 H 3 SNR 25C SNR 25LC 31 72 82.8 102 59 45 M8 6.8 62.4 81.6 16 14.8 12 25.5 7 6 12 4 3.9 B-M6F 5.5 SNR 30C SNR 30LC 38 90 120.5 98 72 52 M10 8.5 72.1 94.6 18 16.8 14 31 7 7 12 6.5 3.9 B-M6F 7 SNR 35C SNR 35LC 44 100 109.5 135 82 62 M10 8.5 79 104.5 20 18.8 16 35 8 8 12 6 5.2 B-M6F 9 SNR 45C SNR 45LC 52 120 138.2 171 100 80 M12 10.5 105 137.8 22 20.5 20 40.4 10 8 16 8.5 5.2 B-PT1/8 11.6 SNR 55C SNR 55LC 63 140 163.3 200.5 116 95 M14 12.5 123.6 160.8 24 22.5 22 49 11 10 16 10 5.2 B-PT1/8 14 SNR 65C SNR 65LC 75 170 186 246 142 110 M16 14.5 143.6 203.6 28 26 25 60 16 15 16 8.7 8.2 B-PT1/8 15 SNR 85LC 90 215 302.8 185 140 M20 17.6 251 34 32 28 73 20 20 16 10 8.2 B-PT1/8 17

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 SNR-LC形 〃 〃 f0 φ d2 F N h φ d1 M1 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 25 23.5 17 40 6×9.5×8.5 2500 48 _{57 101} 79 0.682 _{1.14 5.55} 3.62 0.427 _0.708 2.25 _3.4 0.868 _1.1 0.6 _0.8 3.1 28 31 21 80 7×11×9 3000 68 ₈₁ 106 _{138 1.81} 1.04 _8.89 5.7 0.653 _1.12 3.56 _{5.47 1.69} 1.3 _1.3 1 4.4 34 33 24.5 80 9×14×12 3000 ₁₀₈ 90 144 ₁₈₈ 1.61 _2.68 8.64 _13.6 1.01 _1.67 5.39 _8.49 2.13 _2.79 1.5 ₂ 6.2 45 37.5 29 105 14×20×17 3090 132 ₁₆₁ 216 ₂₈₈ 3.29 _{5.4 26.2} 16 2.03 _3.35 9.86 _16.2 4.21 _5.64 2.3 _3.4 9.8 53 43.5 36.5 120 16×23×20 3060 177 ₂₁₄ 292 ₃₈₃ 4.99 _8.41 25.7 _40.9 3.11 _{5.22 25.3} 16 6.69 _8.78 3.6 _5.5 14.5 63 53.5 43 150 18×26×22 3000 260 ₃₄₀ 409 ₅₇₂ 8.05 _15.9 41.2 _74.5 5.03 _9.84 25.6 _{45.7 15.4} 11 _10.5 7.4 20.5 85 65 48 180 24×35×28 3000 550 887 30.3 142 18.7 87.6 31.9 20.0 29.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNS45 LC 2 QZ KKHH C0 +1200L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNS-C形、SNS-LC形

SNS-C形 （φ H 通シ） 4-S C ※ 4-φ D0 L1 （E） _L e0 f0 φ d2 F N h φ d1 M1 B （K） H3 W W2 T1 M t T W1 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S H L 1 t T T 1 K N f 0 E e 0 D 0 H 3 SNS 25C SNS 25LC 31 72 82.8 102 59 45 M8 6.8 62.4 81.6 16 14.8 12 25.5 7 6 12 4 3.9 B-M6F 5.5 SNS 30C SNS 30LC 38 90 120.5 98 72 52 M10 8.5 72.1 94.6 18 16.8 14 31 7 7 12 6.5 3.9 B-M6F 7 SNS 35C SNS 35LC 44 100 109.5 135 82 62 M10 8.5 79 104.5 20 18.8 16 35 8 8 12 6 5.2 B-M6F 9 SNS 45C SNS 45LC 52 120 138.2 171 100 80 M12 10.5 105 137.8 22 20.5 20 40.4 10 8 16 8.5 5.2 B-PT1/8 11.6 SNS 55C SNS 55LC 63 140 163.3 200.5 116 95 M14 12.5 123.6 160.8 24 22.5 22 49 11 10 16 10 5.2 B-PT1/8 14 SNS 65C SNS 65LC 75 170 186 246 142 110 M16 14.5 143.6 203.6 28 26 25 60 16 15 16 8.7 8.2 B-PT1/8 15 SNS 85LC 90 215 302.8 185 140 M20 17.6 251 34 32 28 73 20 20 16 10 8.2 B-PT1/8 17

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ をグリースニップル取付 け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 SNS-LC形 〃 〃 f0 φ d2 F N h φ d1 M1 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 25 23.5 17 40 6×9.5×8.5 2500 37 ₄₄ 61 ₇₈ 0.544 _{0.915 4.41} 2.88 0.504 _0.847 2.67 _4.09 0.648 _0.826 0.6 _0.8 3.1 28 31 21 80 7×11×9 3000 52 _{62 106} 81 0.821 _{1.43 7.04} 4.5 0.761 _1.33 4.17 _6.53 0.962 _{1.25 1.3} 1 4.4 34 33 24.5 80 9×14×12 3000 69 ₈₃ 110 ₁₄₄ 1.27 _2.11 6.81 _10.7 1.17 _1.96 6.32 ₁₀ 1.56 _2.05 1.5 ₂ 6.2 45 37.5 29 105 14×20×17 3090 101 ₁₂₃ 167 ₂₂₂ 2.63 _4.29 12.7 _20.8 2.43 _3.97 11.8 _19.3 3.15 _4.21 2.3 _3.4 9.8 53 43.5 36.5 120 16×23×20 3060 136 ₁₆₄ 225 ₂₉₅ 3.96 _6.66 20.4 _32.4 3.67 _6.17 19 ₃₀ 4.97 _6.52 3.6 _5.5 14.5 63 53.5 43 150 18×26×22 3000 199 ₂₆₁ 315 _{441 12.7} 6.4 32.7 _59.1 5.93 _11.7 30.3 _54.8 8.24 _{11.5 10.5} 7.4 20.5 85 65 48 180 24×35×28 3000 422 679 23.9 112 22.1 104 23.7 20.0 29.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNR35 RH 2 QZ KKHH C0 +920L H Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNR-RH形受注対応品、SNR-LRH形受注対応品

B （K） H3 M T W2 W1 4-S×ℓ W 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S×ℓ L 1 T K N f 0 E e 0 D 0 H 3 SNR 35RH SNR 35LRH 55 70 109.5 135 50 50 72 M8×12 79 104.5 11.7 46 19 19 12 6 5.2 B-M6F 9 SNR 45RH SNR 45LRH 70 86 138.2 171 60 60 80 M10×17 105 137.8 14.7 58.4 28 26 16 8.5 5.2 B-PT1/8 11.6 SNR 55RH SNR 55LRH 80 100 163.3 200.5 75 75 95 M12×18 123.6 160.8 17.7 66 28 27 16 10 5.2 B-PT1/8 14

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 F N h φ d2 φ d1 M1 f0 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 34 18 24.5 80 9×14×12 3000 90 108 144 188 1.61 2.68 8.64 13.6 1.01 1.67 5.39 8.49 2.13 2.79 1.5 2 6.2 45 20.5 29 105 14×20×17 3090 132 161 216 288 3.29 5.4 16 26.2 2.03 3.35 9.86 16.2 4.21 5.64 3.2 4.1 9.8 53 23.5 36.5 120 16×23×20 3060 177 214 292 383 4.99 8.41 25.7 40.9 3.11 5.22 16 25.3 6.69 8.78 4.7 6.2 14.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNS35 RH 2 QZ KKHH C0 +920L H Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNS-RH形受注対応品、SNS-LRH形受注対応品

B （K） H3 M T W2 W1 4-S×ℓ W 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S×ℓ L 1 T K N f 0 E e 0 D 0 H 3 SNS 35RH SNS 35LRH 55 70 109.5 135 50 50 72 M8×12 79 104.5 11.7 46 19 19 12 6 5.2 B-M6F 9 SNS 45RH SNS 45LRH 70 86 138.2 171 60 60 80 M10×17 105 137.8 14.7 58.4 28 26 16 8.5 5.2 B-PT1/8 11.6 SNS 55RH SNS 55LRH 80 100 163.3 200.5 75 75 95 M12×18 123.6 160.8 17.7 66 28 27 16 10 5.2 B-PT1/8 14

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 F N h φ d2 φ d1 M1 f0 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 34 18 24.5 80 9×14×12 3000 69 83 110 144 1.27 2.11 6.81 10.7 1.17 1.96 6.32 10 1.56 2.05 1.5 2 6.2 45 20.5 29 105 14×20×17 3090 101 123 167 222 2.63 4.29 12.7 20.8 2.43 3.97 11.8 19.3 3.15 4.21 3.2 4.1 9.8 53 23.5 36.5 120 16×23×20 3060 136 164 225 295 3.96 6.66 20.4 32.4 3.67 6.17 19 30 4.97 6.52 4.7 6.2 14.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNR45 LCH 2 QZ KK C0 +1000L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNR-CH形受注対応品、SNR-LCH形受注対応品

（φ H 通シ） B （K） H3 W2 T1 M t T W1 4-S W 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S H L 1 t T T 1 K N f 0 E e 0 D 0 H 3 SNR 35CH SNR 35LCH 48 100 109.5 135 82 62 M10 8.5 79 104.5 20 18.8 16 39 12 12 12 6 5.2 B-M6F 9 SNR 45CH SNR 45LCH 60 120 138.2 171 100 80 M12 10.5 105 137.8 22 20.5 20 48.4 18 16 16 8.5 5.2 B-PT1/8 11.6 SNR 55CH SNR 55LCH 70 140 163.3 200.5 116 95 M14 12.5 123.6 160.8 24 22.5 22 56 18 17 16 10 5.2 B-PT1/8 14

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ _{1個：LMブロック1個における静的許容モーメント値} 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 φ d2 φ d1 M1 F N h f0 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 34 33 24.5 80 9×14×12 3000 90 108 144 188 1.61 2.68 8.64 13.6 1.01 1.67 5.39 8.49 2.13 2.79 1.7 2.2 6.2 45 37.5 29 105 14×20×17 3090 132 161 216 288 3.29 5.4 16 26.2 2.03 3.35 9.86 16.2 4.21 5.64 3 4.2 9.8 53 43.5 36.5 120 16×23×20 3060 177 214 292 383 4.99 8.41 25.7 40.9 3.11 5.22 16 25.3 6.69 8.78 4.4 6.5 14.5

呼び形番の構成例 各種ダウンロードはテクニカルサイトで 同一平面に 使用される 軸数記号（※5） LMレール 継ぎ記号 LMレール長さ （mm表示）  防塵用 記号（※1） プレートカバーまたは スチールテープ（※4） 精度記号（※3） 並級（無記号）/上級（H）/精密級（P） 超精密級（SP）/超超精密級（UP） ラジアルすきま記号（※2） 普通（無記号）/軽予圧（C1） 中予圧（C0） 1軸に組合わせる LMブロックの個数 LMブロック の種類 潤滑装置 QZ付き 呼び形番

SNS45 LCH 2 QZ KK C0 +1000L P Z T -

Ⅱ

（※1） A1-538 （防塵用部品）参照 （※2） A1-72 参照 （※3） A1-79 参照 （※4）プレートカバーまたはスチールテープのどちらかご指示ください。 （※5） A1-13 参照 注） この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。） 潤滑装置QZ付きの場合、グリースニップルは付きません。

SNS-CH形受注対応品、SNS-LCH形受注対応品

（φ H 通シ） B （K） H3 W2 T1 M t T W1 4-S W 呼び形番 外形寸法 LMブロック寸法 高さ 幅 長さ グリース ニップル M W L B C S H L 1 t T T 1 K N f 0 E e 0 D 0 H 3 SNS 35CH SNS 35LCH 48 100 109.5 135 82 62 M10 8.5 79 104.5 20 18.8 16 39 12 12 12 6 5.2 B-M6F 9 SNS 45CH SNS 45LCH 60 120 138.2 171 100 80 M12 10.5 105 137.8 22 20.5 20 48.4 18 16 16 8.5 5.2 B-PT1/8 11.6 SNS 55CH SNS 55LCH 70 140 163.3 200.5 116 95 M14 12.5 123.6 160.8 24 22.5 22 56 18 17 16 10 5.2 B-PT1/8 14

LMガイド

注） 横ニップル用下穴 ※ _{はLMブロック内への異物の侵入を避けるため貫通しておりません。} また、ご指示いただければグリースニップルの取付けはTHKで行いますので、横ニップル用下穴 ※ _{をグリースニップル取付} け以外の目的で使用しないでください。 長さ ＊ _{長さMaxは、LMレールの標準最大長さを示します。（ A1-164 参照）} 静的許容モーメント ＊ 1個：LMブロック1個における静的許容モーメント値 2個密着：LMブロックを2個密着した状態での静的許容モーメント値 φ d2 φ d1 M1 F N h f0 単位：mm LMレール寸法 基本定格荷重 静的許容モーメント kN･m ＊ _質量 幅 高さ ピッチ 長さ ＊ _{C C} 0 M A M B M C LMブロック LMレール W 1 0 -0.05 W 2 M 1 F d 1 ×d 2 ×h Max kN kN 1個 2個密着 1個 2個密着 1個 kg kg/m 34 33 24.5 80 9×14×12 3000 69 83 110 144 1.27 2.11 6.81 10.7 1.17 1.96 6.32 10 1.56 2.05 1.7 2.2 6.2 45 37.5 29 105 14×20×17 3090 101 123 167 222 2.63 4.29 12.7 20.8 2.43 3.97 11.8 19.3 3.15 4.21 3 4.2 9.8 53 43.5 36.5 120 16×23×20 3060 136 164 225 295 3.96 6.66 20.4 32.4 3.67 6.17 19 30 4.97 6.52 4.4 6.5 14.5

LMレール標準長さと最大長さ

SNR/SNS形のLMレール標準長さと最大長さを 表1 に示します。最大長さがこれをこえる場合に

は、つなぎ方式で製作しますので、THKにお問い合わせください。

特殊長さをご指定される場合のG寸法は、表中の寸法を推奨します。G寸法が長くなりますと取付後、

その部分が不安定な傾向になり、精度上悪影響を及ぼすことがあります。

G F L0 F G 表1   SNR/SNS形LMレール標準長さと最大長さ 単位：mm 呼び形番 SNR/SNS 25 SNR/SNS 30 SNR/SNS 35 SNR/SNS 45 SNR/SNS 55 SNR/SNS 65 SNR/SNS 85 LMレール 標準長さ （L O ） 230 270 350 390 470 510 590 630 710 750 830 950 990 1070 1110 1190 1230 1310 1350 1430 1470 1550 1590 1710 1830 1950 2070 2190 2310 2430 2470 280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1880 1960 2040 2200 2360 2520 2680 2840 3000 280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1880 1960 2040 2200 2360 2520 2680 2840 3000 570 675 780 885 990 1095 1200 1305 1410 1515 1620 1725 1830 1935 2040 2145 2250 2355 2460 2565 2670 2775 2880 2985 3090 780 900 1020 1140 1260 1380 1500 1620 1740 1860 1980 2100 2220 2340 2460 2580 2700 2820 2940 3060 1270 1570 2020 2620 1530 1890 2250 2610 標準ピッチF 40 80 80 105 120 150 180 G 15 20 20 22.5 30 35 45 最大長さ 2500 3000 3000 3090 3060 3000 3000 注1） 最大長さにつきましては、精度等級により異なりますので、THKにお問い合わせください。 注2） つなぎ方式が不可能で、上記最大長さ以上が必要な場合は、THKにお問い合わせください。
