厚生労働省委託事業 「 平成25年度 適切な石綿含有建材の分析の実施支援事業 」アスベスト分析マニュアル1.00版

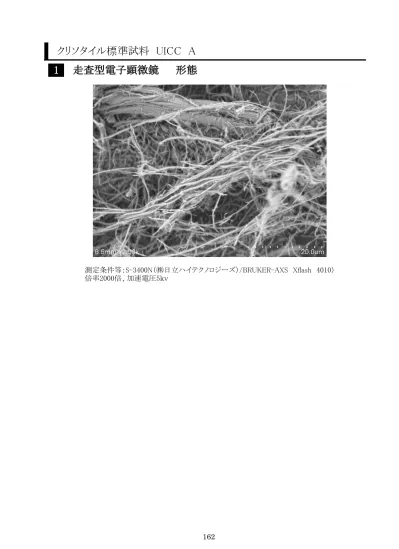

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） 倍率2000倍、加速電圧5ｋｖ

クリソタイル標準試料 UICC　A

1

走査型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe２O３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 162

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） EDX分析　加速電圧15ｋｖ、30ｋｖ

クリソタイル標準試料 UICC　A

2

走査型電子顕微鏡 元素組成

加速電圧15ｋｖ 加速電圧30ｋｖ 2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe_２O_３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 163

3

走査型電子顕微鏡 元素マッピング

4

走査型電子顕微鏡 元素マッピング　（ 元素別 ）

クリソタイル標準試料 UICC　A

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al２O３ 2.24 Al２O３ 2.15 FeO 3.51 Fe_２O_３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 164

形態・色

多色性

複屈折

伸長性

消光角（最大）

屈折率γ

屈折率α

5

偏光顕微鏡による光学特性

曲線状・白色

なし

0度

1.544～1.562

1.542～1.556

クリソタイル標準試料 UICC　A

低い

正

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe２O３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 165

FT-IR分析：spectrum100(PerkinElmer社製) 検出器：MIR　TGS/ATR（ダイヤモンド/ZnSe） 積算回数：４回　分解能4ｃｍ-1

FT-IRによる赤外吸収スペクトル

クリソタイル標準試料 UICC　A

6

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe_２O_３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na２O 1.44 Na２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 166

測定条件等： X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

測定条件等：ICP発光分光分析　Vista MPX(ｾｲｺｰｲﾝｽﾂﾙﾒﾝﾂ社製) (鉄は二価と三価を合算した定量値になる為、全て二価または三価と仮定した場合の数値を記載)

化学組成

8

7

粉末X線回折分析

クリソタイル標準試料 UICC　A

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe２O３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 167

12.084

24.343

60.174

測定条件等：X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

クリソタイル標準試料 UICC　A

角度2θ（°）

結晶子サイズ（nm）

060

5.6

004

15.9

002

9

結晶子サイズ

指数hkl

12.0

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al_２O_３ 2.24 Al_２O_３ 2.15 FeO 3.51 Fe_２O_３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 168

測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 倍率　左2500倍 右20000倍、加速電圧100ｋｖ 測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 加速電圧100ｋｖ

クリソタイル標準試料 UICC　A

11

透過型電子顕微鏡 電子線回折

10

透過型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 5 10 15 20 25 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 38.96 SiO_２ 37.35 Al２O３ 2.24 Al２O３ 2.15 FeO 3.51 Fe_２O_３ 7.48 MnO 0.07 MnO 0.06 MgO 50.61 MgO 48.53 CaO 1.07 CaO 1.02 Na_２O 1.44 Na_２O 1.38 K_２O 0.69 K_２O 0.66 P_２O_５ 0.39 P_２O_５ 0.37 その他 成分 1.03 その他 成分 0.99 鉄が全て二価の場合 鉄が全て三価の場合 169

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） 倍率2000倍、加速電圧5ｋｖ

クリソタイル標準試料 UICC　B

1

走査型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe２O３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 170

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） EDX分析　加速電圧15ｋｖ、30ｋｖ

クリソタイル標準試料 UICC　B

2

走査型電子顕微鏡 元素組成

加速電圧15ｋｖ 加速電圧30ｋｖ 2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe_２O_３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 171

3

走査型電子顕微鏡 元素マッピング

4

走査型電子顕微鏡 元素マッピング　（ 元素別 ）

クリソタイル標準試料 UICC　B

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al２O３ 1.36 Al２O３ 1.30 FeO 3.87 Fe_２O_３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 172

形態・色

多色性

複屈折

伸長性

消光角（最大）

屈折率γ

屈折率α

5

偏光顕微鏡による光学特性

曲線状・白色

なし

0度

1.550～1.567

1.542～1.556

クリソタイル標準試料 UICC　B

低い

正

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe２O３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 173

FT-IR分析：spectrum100(PerkinElmer社製) 検出器：MIR　TGS/ATR（ダイヤモンド/ZnSe） 積算回数：４回　分解能4ｃｍ-1

FT-IRによる赤外吸収スペクトル

クリソタイル標準試料 UICC　B

6

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe_２O_３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na２O 1.58 Na２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 174

測定条件等： X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

測定条件等：ICP発光分光分析　Vista MPX(ｾｲｺｰｲﾝｽﾂﾙﾒﾝﾂ社製) (鉄は二価と三価を合算した定量値になる為、全て二価または三価と仮定した場合の数値を記載)

化学組成

8

7

粉末X線回折分析

クリソタイル標準試料 UICC　B

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe２O３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 175

12.073

24.312

60.172

測定条件等：X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

クリソタイル標準試料 UICC　B

角度2θ（°）

結晶子サイズ（nm）

060

6.1

004

15.7

002

9

結晶子サイズ

指数hkl

14.9

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al_２O_３ 1.36 Al_２O_３ 1.30 FeO 3.87 Fe_２O_３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 176

測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 倍率　左2500倍 右20000倍、加速電圧100ｋｖ 測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 加速電圧100ｋｖ

クリソタイル標準試料 UICC　B

11

透過型電子顕微鏡 電子線回折

10

透過型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 1 2 3 4 5 cps/eV C O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 41.63 SiO_２ 39.74 Al２O３ 1.36 Al２O３ 1.30 FeO 3.87 Fe_２O_３ 8.22 MnO 0.07 MnO 0.07 MgO 49.06 MgO 46.84 CaO 0.70 CaO 0.67 Na_２O 1.58 Na_２O 1.51 K_２O 1.18 K_２O 1.13 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.55 その他 成分 0.52 鉄が全て二価の場合 鉄が全て三価の場合 177

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） 倍率2000倍、加速電圧5ｋｖ

アモサイト標準試料 UICC

1

走査型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe２O３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 178

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） EDX分析　加速電圧15ｋｖ、30ｋｖ

アモサイト標準試料 UICC

2

走査型電子顕微鏡 元素組成

加速電圧15ｋｖ 加速電圧30ｋｖ 2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe_２O_３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 179

3

走査型電子顕微鏡 元素マッピング

4

走査型電子顕微鏡 元素マッピング　（ 元素別 ）

アモサイト標準試料 UICC

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al２O３ 1.13 Al２O３ 0.69 FeO 32.90 Fe_２O_３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 180

形態・色

多色性

複屈折

伸長性

消光角（最大）

屈折率γ

屈折率α

5

偏光顕微鏡による光学特性

角柱針状・灰色～茶色

非常に弱い

0度

1.689～1.701

1.664～1.681

アモサイト標準試料 UICC

中度

正

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe２O３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 181

FT-IR分析：spectrum100(PerkinElmer社製) 検出器：MIR　TGS/ATR（ダイヤモンド/ZnSe） 積算回数：４回　分解能4ｃｍ-1

FT-IRによる赤外吸収スペクトル

アモサイト標準試料 UICC

6

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe_２O_３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na２O 1.16 Na２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 182

測定条件等： X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

測定条件等：ICP発光分光分析　Vista MPX(ｾｲｺｰｲﾝｽﾂﾙﾒﾝﾂ社製) (鉄は二価と三価を合算した定量値になる為、全て二価または三価と仮定した場合の数値を記載)

化学組成

8

7

粉末X線回折分析

アモサイト標準試料 UICC

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe２O３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 183

42.0

45.0

48.7

測定条件等：X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

アモサイト標準試料 UICC

角度2θ（°）

結晶子サイズ（nm）

400

19.084

110

9.766

020

9

結晶子サイズ

指数hkl

10.726

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al_２O_３ 1.13 Al_２O_３ 0.69 FeO 32.90 Fe_２O_３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 184

測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 倍率2500倍、加速電圧100ｋｖ 測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 加速電圧100ｋｖ

アモサイト標準試料 UICC

11

透過型電子顕微鏡 電子線回折

10

透過型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 22 cps/eV C O Mn Fe Mg Si Mn Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg Mn Mn ｗｔ％ ｗｔ％ SiO_２ 54.67 SiO_２ 47.65 Al２O３ 1.13 Al２O３ 0.69 FeO 32.90 Fe_２O_３ 44.75 MnO 1.76 MnO 1.08 MgO 6.21 MgO 3.80 CaO 0.82 CaO 0.50 Na_２O 1.16 Na_２O 0.71 K_２O 1.26 K_２O 0.77 P_２O_５ 0.01以下 P_２O_５ 0.01以下 その他 成分 0.10 その他 成分 0.06 鉄が全て二価の場合 鉄が全て三価の場合 185

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） 倍率2000倍、加速電圧5ｋｖ

クロシドライト標準試料 UICC

1

走査型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe２O３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 186

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） EDX分析　加速電圧15ｋｖ、30ｋｖ

クロシドライト標準試料 UICC

2

走査型電子顕微鏡 元素組成

加速電圧15ｋｖ 加速電圧30ｋｖ 2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe_２O_３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 187

4

走査型電子顕微鏡 元素マッピング　（ 元素別 ）

クロシドライト標準試料 UICC

3

走査型電子顕微鏡 元素マッピング

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al２O３ 0.61 Al２O３ 0.36 FeO 34.76 Fe_２O_３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 188

形態・色

多色性

複屈折

伸長性

消光角（最大）

屈折率γ

屈折率α

角柱針状・青色

α青色、γ灰色

低い

負

クロシドライト標準試料 UICC

5

1.694～1.701

0度

1.697～1.703

偏光顕微鏡による光学特性

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe２O３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 189

FT-IR分析：spectrum100(PerkinElmer社製) 検出器：MIR　TGS/ATR（ダイヤモンド/ZnSe） 積算回数：４回　分解能4ｃｍ-1

6

クロシドライト標準試料 UICC

FT-IRによる赤外吸収スペクトル

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe_２O_３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na２O 5.03 Na２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 190

測定条件等： X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

測定条件等：ICP発光分光分析　Vista MPX(ｾｲｺｰｲﾝｽﾂﾙﾒﾝﾂ社製) (鉄は二価と三価を合算した定量値になる為、全て二価または三価と仮定した場合の数値を記載)

8

化学組成

7

粉末X線回折分析

クロシドライト標準試料 UICC

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe２O３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 191

47.7

47.8

52.3

46.0

測定条件等：X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

28.777

9.297

110

020

310

19.737

10.619

角度2θ（°）

結晶子サイズ（nm）

クロシドライト標準試料 UICC

040

指数hkl

9

結晶子サイズ

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe_２O_３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 192

測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 倍率2500倍、加速電圧100ｋｖ 測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 加速電圧100ｋｖ

11

透過型電子顕微鏡 電子線回折

10

透過型電子顕微鏡 形態

クロシドライト標準試料 UICC

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 18 20 cps/eV C O Fe Na Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 cps/eV Si Fe Fe O Na Mg ｗｔ％ ｗｔ％ SiO_２ 54.06 SiO_２ 47.82 Al_２O_３ 0.61 Al_２O_３ 0.36 FeO 34.76 Fe_２O_３ 45.59 MnO 0.12 MnO 0.07 MgO 2.38 MgO 1.40 CaO 1.44 CaO 0.85 Na_２O 5.03 Na_２O 2.97 K_２O 1.33 K_２O 0.79 P_２O_５ 0.12 P_２O_５ 0.07 その他 成分 0.15 その他 成分 0.09 鉄が全て二価の場合 鉄が全て三価の場合 193

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） 倍率2000倍、加速電圧5ｋｖ

アンソフィライト標準試料 UICC

1

走査型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe２O３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 194

測定条件等：S-3400N（㈱日立ハイテクノロジーズ）/BRUKER-AXS　Xflash　4010） EDX分析　加速電圧15ｋｖ、30ｋｖ

アンソフィライト標準試料 UICC

2

走査型電子顕微鏡 元素組成

加速電圧15ｋｖ 加速電圧30ｋｖ 2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 195

アンソフィライト標準試料 UICC

3

走査型電子顕微鏡 元素マッピング

4

走査型電子顕微鏡 元素マッピング　（ 元素別 ）

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al２O３ 2.24 Al２O３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 196

形態・色

多色性

複屈折

伸長性

消光角（最大）

屈折率γ

屈折率α

0度

1.610～1.633

1.607～1.617

角柱針状・うすい灰色

なし

中度

正

アンソフィライト標準試料 UICC

5

偏光顕微鏡による光学特性

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe２O３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 197

FT-IR分析：spectrum100(PerkinElmer社製) 検出器：MIR　TGS/ATR（ダイヤモンド/ZnSe） 積算回数：４回　分解能4ｃｍ-1

アンソフィライト標準試料 UICC

6

FT-IRによる赤外吸収スペクトル

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na２O 1.60 Na２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 198

測定条件等： X’PertPRO（PANalytical社製） CuKα線　45ｋｖ40ｍA：発散スリット1/2°：

step scan; step width 0.002°(2θ)：scan speed 0.0066°(2θ/ｓ）

測定条件等：ICP発光分光分析　Vista MPX(ｾｲｺｰｲﾝｽﾂﾙﾒﾝﾂ社製) (鉄は二価と三価を合算した定量値になる為、全て二価または三価と仮定した場合の数値を記載)

粉末X線回折分析

化学組成

7

アンソフィライト標準試料 UICC

8

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe２O３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 199

当該アンソフィライト標準試料にはタルクが多く含まれており、アンソフィライトのみの

エックス線回折ピークを選定することができず、有意なデータが得られなかった。

9

結晶子サイズ

アンソフィライト標準試料 UICC

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 200

測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 倍率2500倍、加速電圧100ｋｖ 測定条件等：透過型電子顕微鏡　JEM2010(日本電子社製) 加速電圧100ｋｖ

アンソフィライト標準試料 UICC

11

透過型電子顕微鏡 電子線回折

10

透過型電子顕微鏡 形態

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 201

備考：JIS A 1481-3の解説に記載された海外の標準試料の輸入・使用に当たっては、労働安

全衛生法第55条ただし書きに基づき都道府県労働局長の許可が必要となること。また、輸入

後の譲渡は認められないため、当該試料を使用する予定の分析機関が直接輸入する必要が

あることに留意すること。ただし、輸入に係る輸出元の事業者との調整等諸事務を輸入業者

に代行させることについては、輸入業者が輸入行為それ自体を行うものではないため、認め

られること。

2 4 6 8 10 12 14 keV 0 2 4 6 8 10 12 14 16 cps/eV O Fe Mg Si Fe 5 10 15 20 25 30 keV 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 cps/eV Si Fe Fe O Mg ｗｔ％ ｗｔ％ SiO_２ 58.02 SiO_２ 50.04 Al_２O_３ 2.24 Al_２O_３ 2.24 FeO 6.48 Fe_２O_３ 14.43 MnO 0.13 MnO 0.13 MgO 28.52 MgO 28.55 CaO 0.83 CaO 0.83 Na_２O 1.60 Na_２O 1.60 K_２O 1.46 K_２O 1.46 P_２O_５ 0.26 P_２O_５ 0.26 その他 成分 0.46 その他 成分 0.46 鉄が全て二価の場合 鉄が全て三価の場合 202
