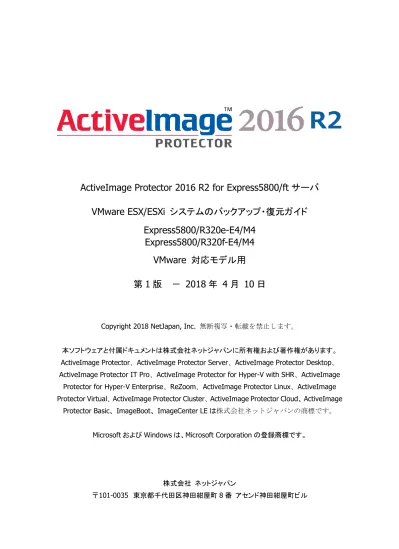

ActiveImage Protector 2016 R2 for Express5800/ft サーバ

VMware ESX/ESXi システムのバックアップ・復元ガイド

Express5800/R320e-E4/M4

Express5800/R320f-E4/M4

VMware 対応モデル用

1 版 - 2018 年 4 月 10 日

Copyright 2018 NetJapan, Inc. 無断複写・転載を禁止します。

本ソフトウェアと付属ドキュメントは株式会社ネットジャパンに所有権および著作権があります。

ActiveImage Protector、ActiveImage Protector Server、ActiveImage Protector Desktop、

ActiveImage Protector IT Pro、ActiveImage Protector for Hyper-V with SHR、ActiveImage

Protector for Hyper-V Enterprise、ReZoom、ActiveImage Protector Linux、ActiveImage

Protector Virtual、ActiveImage Protector Cluster、ActiveImage Protector Cloud、ActiveImage

Protector Basic、ImageBoot、ImageCenter LE は株式会社ネットジャパンの商標です。

Microsoft および Windows は、Microsoft Corporation の登録商標です。

株式会社 ネットジャパン

(2)

2

目次

1. リカバリ環境の起動 ... 3

2. リカバリ環境のネットワークの設定 ... 4

3. ftserver 上の VMware ESXi システム全体のバックアップ ... 5

(3)

3

---

1. リカバリ環境の起動

---

[注意事項:] リカバリ環境は、以下の VMware 対応モデル用を使用してください。

・ActiveImage Protector for Express5800/ft VMware ESXi R320e/R320f 用

リカバリ環境を起動する際は、USB フラッシュメモリ、USB ハードディスクなどのすべての USB マスストレージ、フ ァイバチャネルストレージなどを取り外し、切断してください。

モデル R320e/R320f 上で ActiveImage Protector Boot Environment (AIP BE) を起動する際には、OS Boot Monitoring を Disabled に設定してください。(手順は、インストレーションガイド(VMware 編) の[1 章 OS のインス トール]を参照ください)。場合によっては BOOT Mode を Legacy に変更する必要があります。

VMware ESXi 専用リカバリ環境メディアからリカバリ環境を起動すると、つぎのスクリーンが表示されます。

「Select Lauguage」をクリックして、表示する言語を選択するとコンソールが起動します。

VMware ESXi システムのバックアップ・リカバリを開始する前に、[ 2. リカバリ環境のネットワークの設定]に記載さ れている操作を実行してください。その後、バックアップを開始するには、[3. ftserver 上の VMware ESXi システム 全体のバックアップ] を、リカバリを開始するには、[4. ftserver 上の VMware ESXi システム全体のリカバリ] 記載 の手順を参照してください。

(4)

4

---

2. リカバリ環境のネットワークの設定

---

リカバリ環境では、既定では DHCP から各ネットワークインタフェースの IP アドレスの取得を試行します。 ネットワーク上に DHCP が存在しない環境では、以下の操作により、各ネットワークインタフェースの設定をおこ なうことができます。 2-1. コンソール左側のメニューの[ユーティリティ] → [ネットワーク設定] をクリックします。 2-2. 設定を変更したいネットワークインタフェースを[現在の NIC] から選択して、[以下の IP アドレスを使用する] をクリックして IP アドレス等を設定します。[適用] をクリックすると、設定がネットワークインタフェースに反映さ れます。

(5)

5

---

3. ftserver 上の VMware ESXi システム全体のバックアップ

---

[注意事項:] バックアップでは、CPU/IO モジュール 0、および CPU/IO モジュール 1 にインストールされている、すべてのハー ドディスクを一括バックアップします。バックアップは、CPU/IO モジュール 0、CPU/IO モジュール 1 双方を起動 (両 モジュールを実装して起動) し、すべてのハードディスクを接続した状態で開始してください。 バックアップを開始する前に、システムにインストールされているディスクはすべて RAID デバイスのメンバとして 構成済みであり、すべての RAID デバイスのステータスが、本リカバリ環境を起動する前に esxcli コマンドで [in_sync] の状態であることを確認してください。 3-1. バックアップスクリプトの開始 ターミナル上で、‘/opt/BE/backup_ftserver_ESXi_2018’ を実行すると、バックアップスクリプトが開始されます。

(6)

6

3-2. バックアップスクリプトが開始されたら、画面の指示にしたがってイメージ保存先として’/store’のマウントを

実行してください。続いて、システムに接続されているディスクのスキャンを開始します。これらの処理は自動的に 実行されます。スキャンが終了したあとに、「Would you like to start backup? [Y/n]」 の状態で入力待ちとなります ので、バックアップタスクを開始するには、’Y’キーを押します。’Y’ キーの入力後、バックアップタスクは即座に開 始されます。

ftserver 上で実行した場合は「Checking system…」の後、「mdadm: stopped /de/mdXXX」のメッセージが RAID メン バの数に応じて複数行表示されます。

(7)

7

3-4. バックアップタスクが完了すると、結果が表示されます。’Exit Code = 0’(正常終了) であることを確認してく

ださい。続いて 「Would you like to collect logs? [Y/n]」 の状態で入力待ちとなりますので、ログを作成するた め’Y’キーを押します。

’/store’のマウント先にログファイルを含んだサポート情報ファイルが作成されます。

(8)

8

---

4. ftserver 上の VMware ESXi システム全体のリカバリ

---

[注意事項:] リカバリでは、CPU/IO モジュール 0、および CPU/IO モジュール 1 にインストールされている、すべてのハード ディスクを一括リカバリします。リカバリは、CPU/IO モジュール 0、CPU/IO モジュール 1 双方を起動 (両モジュ ールを起動) し、すべてのハードディスクを接続した状態で開始してください。 復元先のハードディスクを事前に物理フォーマットする必要はありません。 復元の操作で復元先ディスクの既存のデータはすべて削除されますので、ご注意ください。 リカバリ環境の起動については、「1. リカバリ環境の起動」と「2. リカバリ環境のネットワークの設定」を参照してく ださい。 4-1. リカバリスクリプトの開始 ターミナル上で、‘/opt/BE/recovery_ftserver_ESXi_2018’ を実行すると、リカバリスクリプトが開始されます。

4-2. リカバリスクリプトを開始すると、ActiveImage Protector サービスの開始状況と、’/store’ へのマウント状況

の確認がおこなわれます。’/store’のマウントを事前に実行していない場合は、画面の指示にしたがって’/store’ のマウントを実行してください。その後、システムに接続されているディスクのスキャン、’/store’ に保存されてい るイメージファイルのスキャンを開始します。これらの処理は自動的に実行されます。ディスクに対応するイメージ ファイルが’/store’上に検出されないと、スクリプトは処理を停止します。

(9)

9

4-3. スキャンが終了したあとに、「Would you like to start recovery? [Y/n]」 の状態で入力待ちとなりますので、リ

ストアを開始するには、’Y’ を入力します。’Y’ キーの入力後、復元タスクは即時に開始されます。

ftserver 上 で 実 行 し 、 既 存 領 域 へ の 上 書 き 復 元 の 場 合 は 「 Checking system… 」 の 後 、 「 mdadm: stopped /de/mdXXX」のメッセージが RAID メンバの数に応じて複数行表示されます。

4-4. リカバリタスクが開始されます。リカバリタスクの完了まで、すべての操作は自動的に実行されます。

4-5. リカバリタスクが完了すると、結果が表示されます。’Exit Code = 0’(正常終了) であることを確認してくださ

い。続いて 「Would you like to collect logs? [Y/n]」 の状態で入力待ちとなりますので、ログを作成するため’Y’キ ーを押します。

(10)

10

’/store’のマウント先にログファイルを含んだサポート情報ファイルが作成されます。以上でリカバリ処理は完了し ています。’reboot’ コマンドを実行し、リカバリ環境を再起動します。
